Электродные электрические котлы Галан

Разновидности оборудования

Электронные котлы Галан представлены тремя линейками моделей:

Электродный котел Галан Очаг 6, 5 и 3

Цифры в конце названия модели означают мощность устройств, которые внешне очень похожи. Вес котлов Очаг от 0,9 до 1,1 кг, а длина зависит от модели:

• Галан Очаг 6 имеет длину в 335 мм;
• Галан Очаг 5 – 320 мм;
• Галан Очаг 3 – 275 мм.

Это самые компактные аппараты, которые работают от напряжения в 220 вольт и могут отапливать помещения площадью в 80–250 м2.

Купить котлы модели Очаг можно на официальном сайте компании Галан, где оборудование мощностью в 6 кВт стоит 4 050 рублей, а в 2 кВт – 3900 рублей.

Отопительные котлы Гейзер

Оборудование с высокой мощностью (от 6 до 15 кВт) и средними габаритами способно обогреть помещение площадью до 200 м2. Устройства Гейзер имеют вес в 7 кг и работают от однофазной и трехфазной системы электропитания. При эксплуатации котлов рекомендуется использовать около 300 литров жидкости. Цена на котел мощностью в 15 кВт – 8 000 рублей, а на нагреватель в 6 кВт – 7 100 рублей.

Электродное оборудование Вулкан

Самая мощная система, с помощью которой можно обогревать сразу несколько домов, общий объем которых составляет не более 800 кубометров. Оборудование можно устанавливать в небольшие помещения, поскольку у него небольшие габариты и вес в 7 кг. Работают устройства от трехфазного тока и имеют мощность от 25 до 50 кВт. Их стоимость выше других моделей. На официальном сайте отопительный котел Вулкан 25 можно купить за 8 200 рублей, а цена на модель Вулкан 50 – 13 200 рублей.

К особенностям электродных котлов относится их надежность, что объясняется тем, что ломаться в таком оборудовании практически нечему. Даже если произойдет утечка теплоносителя, токи упадут до нуля и устройство просто выключится. Обо всем остальном позаботится встроенная в систему отопления автоматика.

Модели ТЭНовых котлов Галан

Работающие на основе ТЭНов устройства представлены двумя разновидностями:

1. Очаг Турбо, Гейзер Турбо, Вулкан Турбо – созданы на основе электродных моделей, от которых отличаются конструкцией и габаритами. При мощности от 3 до 30 кВт они способны обогреть помещение объемом до 750 м3. Работать могут как от однофазной, так и от трехфазной электрической сети. Цена ТЭНовых моделей от электродных отличается незначительно и колеблется от 6 500 до 13 800 рублей.
2. Моноблоки Галакс и Стелс – похожие на обыкновенные котлы отопления устройства, которые в своей конструкции имеют подвесной металлический прямоугольный шкаф. Модели Стелс имеют оборудованный нагревательными элементами бак и блок управления. Котлы мощность в 9 кВт стоят 24 900 рублей, а в 27 кВт – 27 100 рублей. В моделях Галакс дополнительно установлена аппаратура для контроля расхода теплоносителя, предохранительный клапан, насос для принудительной циркуляции, манометр. В связи с этим их стоимость выше – Галакс мощностью в 30 кВт стоит 37 500 рублей, а цена на модель мощностью в 9 кВт – 33 000 рублей.

Все отопительное оборудование Галан комплектуется автоматикой, с помощью которой потребитель может задавать нужную в помещении температуру воздуха и температуру радиаторов, менять ее автоматически в соответствии с потребностями в определенное время суток, включать и выключать устройство специальным контактным термостатом.

Чем популярны и интересны электрокотлы Галан?

Все чаще и чаще потребители делают выбор в пользу отопительных оборудований зарубежных производителей

Но есть и отечественные производители отопительных устройств, на которые следует также обратить особое внимание

Среди широкого спектра производителей, большим спросом пользуются электрокотлы, популярной фирмы «Галан». Электрокотел Российского производителя Галан является надежным прибором, который обладает надежностью экономичностью и компактными размерами.

1 Немного истории о компании Галан

Сначала компания занималась производством электродных устройств, которые чаще всего применяли в разных направлениях.

И совсем недавно компания стала разрабатывать и выпускать электрические котлы отопления для обогрева помещений. Главным преимуществом данного котла Галан является их высокий КПД, который может достигать до 98%.

При этом следует обратить внимание на его небольшой компактный размер. В основном среди потребителей можно в интернете встретить хорошие отзывы об электрокотле

Данную продукцию вы можете найти и приобрести даже в таких крупных городах как Москва, Рязань, Псков, Самара и другие, менее крупные города России

Дополнительные представительства находятся на территории Украины и Прибалтики

Данную продукцию вы можете найти и приобрести даже в таких крупных городах как Москва, Рязань, Псков, Самара и другие, менее крупные города России. Дополнительные представительства находятся на территории Украины и Прибалтики.

Электрические котлы для отопления помещений включают в себя следующие виды:

Например, если вы хотите обогреть небольшие помещения, то вам идеально подойдут такие котлы для отопления Галан из серии «ОЧАГ». Данный вид котла имеет небольшой вес и размер 335 х 35 и обладает небольшой мощностью от 2 до 10 кВт.

Виды электрокотлов Галан

А вот отопительный электрокотел из серии «Гейзер» или «Вулкан» подойдет для обогрева крупных помещений и амбаров. Преимуществом их является то, что они выделяют большое количество тепла за счет расщепления молекул воды. В этом случае в данных котлах циркуляционный насос не требуется.

Управлять данными котлами отопления можно с помощью электроники, которая точно отслеживает температуру воды на выходе и в ходе. Также электроника служит для поддержания оптимальной температуры в отапливаемом помещении, в результате чего позволяет меньше расходовать энергии и с экономить на этом.

Нагревательным элементом в отопительных котлах Галан выступает обычный теплоноситель с помощью которого исключается потеря тепла, если идет разогрев промежуточных материалов. Если сравнивать электрокотлы с тэновым нагревателем, то Галан соответствует качеству и завоевывает все больше и больше покупателей Российского производителя во всей России.

Производитель Галан выпускает котлы серии «Галакс», на которые также следует обратить внимание. В этих моделях применяется пленочный нагреватель

Следует обратить внимание на такой котел отопления как Галан из серии «Стелс»

Данные котлы предназначены для обогрева промышленных помещений

Следует обратить внимание на такой котел отопления как Галан из серии «Стелс». Данные котлы предназначены для обогрева промышленных помещений. Электрокотел производителя Галан в системе отопления частного дома

Электрокотел производителя Галан в системе отопления частного дома

В большинства случаев они выпускаются настенные модели с 27 кВт мощностью, а также в них встроена система защиты от перегрева. Характеристики у данных моделей отличаются от типовых мощностью и автоматикой.

Преимущества электрокотла производителя Галан следующие:

1. Теплоноситель не требует специальной подготовки.
2. Используются данные котлы в замкнутых системах.
3. Небольшой вес и габариты.
4. Простой монтаж и подключение.
5. Встраивающие системы.
6. Экономия электроэнергии.

Котлы отопления имеют две модели управления. А это электронное управление и механическое управление. Подключение данных котлов только к трехфазной сети с обязательным применением автоматики для защиты. Основным преимуществом является ценовая категория, если его сравнивать с зарубежными производителями.

Повторимся, главным достоинством их является ценовой вопрос. Естественно цена будет варьироваться в зависимости мощности и типа котла. Если рассмотреть средний ценовой диапазон, то цена варьируется от 3500 рублей на электро модели, и 25 000 рублей на тэновые аппараты производителя Галан.

Стоимость данной продукции не завышена и полностью соответствует качеству и комплектации котлов, если их сравнивать с другими котлами зарубежного производителя.

Принцип работы электродного котла Галан

Большинству служивших в армии или учившихся в ВУЗах известно, как из двух лезвий безопасной бритвы сделать нагреватель. И то, насколько это устройство эффективно — вода закипает в разы быстрее, чем со штатным водонагревателем. Именно он является электродным котлом простейшего типа.

Принцип его работы в следующем: если к двум металлическим пластинам-электродам подключить источник ЭДС, то в результате пробоя среды возникает ток короткого замыкания, который возбуждает электроны ее атомной структуры (ионизация). При использовании переменного тока процесс протекает интенсивнее, поскольку раскачка заряженных частиц идет в обе стороны. Он вызывает нагрев, свечение, если пробивается газ (воздух), или разложение жидкости на составные части (электролиз).

По физической природе электродный котел и сварочный аппарат — это одно и то же устройство, но работающее в разных средах. Котел отличается тем, что в нем нет балластного трансформатора, его роль играет вода.

Принцип работы электрических котлов Галан

Негативные моменты в эксплуатации ионных теплогенераторов

Как подчеркивает большинство пользователей в своих отзывах, при всей своей привлекательности электрические котлы отопления электродные обладают определенными недостатками в устройстве и работе:

необходимость использования только подготовленной воды с заданными параметрами удельного сопротивления создает трудности в достижении соответствия нормам; невозможность использования альтернативных видов теплоносителей – антифриза, дистиллированной воды или масла; для нормальной работы котла нужно обеспечить постоянную циркуляцию теплоносителя в системе, иначе при снижении скорости движения вода может закипеть, а при повышенном нарастании потока запуск котла будет невозможен; нержавеющие электроды способны долгое время работать без сбоев, но постепенно все же происходит их растворение в воде, поэтому очень важно следить за их состоянием и своевременно производить замену. Кроме того, существенным недостатком можно также считать дороговизну электрической энергии

Однако если в районе проживания нет возможности организовать газовую или твердотопливную схему обогрева, то электродная система отопления может стать единственным надежным источником тепла в доме

Кроме того, существенным недостатком можно также считать дороговизну электрической энергии. Однако если в районе проживания нет возможности организовать газовую или твердотопливную схему обогрева, то электродная система отопления может стать единственным надежным источником тепла в доме.

Подключение электрокотла Галан

Монтаж котла состоит из двух этапов. На первом нагреватель подсоединяется к контуру отопления, а на втором – к электросети. На контур агрегат устанавливается через американки, главное, чтобы трубы били грамотно подведены к патрубкам. Сложного в этом нет ничего. Обязательные элементы обвязки:

• циркуляционный насос;

• расширительный бак;
• группа безопасности;
• шаровые краны.

В схеме подключения котла Галан нужно правильно расположить все эти элементы. Запорная арматура (шаровые краны) накручивается на резьбу труб, за ними идут американки. Циркуляционный насос желательно ставить на обратке, хотя допускается монтаж на подаче. Он всегда ставится вместе с грязевиком, чтобы на крыльчатку не попадал разный мусор. Расширительный бак должен стоять перед насосом. Группу безопасности ставят в самой высокой точке контура или в месте скопления воздуха.

Комплектация навигатора Галан может быть разной, от чего зависит и его стоимость. Самые «прокачанные» блоки работают в тандеме с дистанционными термостатами, которые снимают показания температуры воздуха и передают их на пульт управления. Тот, в свою очередь, подает команды на включение или выключение котла для поддержания выставленной температуры на одинаковом уровне.

Электродные котлы Галан: принцип работы

Электродный котел Галан

Наибольший интерес у потребителя вызывают электронные котлы отопления Галан. Несмотря на небольшие размеры, они вырабатывают достаточное количество тепловой энергии для нагрева теплоносителя.

Главной особенностью конструкции является принцип ее работы. Для повышения температуры не используются какие-либо нагревательные элементы — электродные котлы Галан функционируют на принципе ионизации воды. Электроды расщепляют молекулы на положительные и отрицательные. Каждый вид движется к электроду с обратным зарядом. Электронный блок меняет полюса с частотой 50 раз/сек, в результате чего происходит колебания ионов. Этим обуславливается повышение температуры.

Такой принцип работы позволил минимизировать размеры оборудования. Положительные отзывы о системах отопления Галан связаны именно с этим фактором. Так, самая маломощная модель Очаг 2 при номинальной мощности 2 кВт имеет размеры всего лишь 35 мм в диаметре и длину 275 мм. И это при весе 0,9 кг.

Способы установки котлов Галан

Но не стоит сразу же планировать электрическое отопление частного дома Галан. Эта система характеризуется рядом эксплуатационных особенностей, которые обязательно нужно учесть:

• Нельзя использовать дистиллированную воду. Для процесса ионизации потребуется содержание в теплоносителе солей. Поэтому производитель рекомендует заливать обычную питьевую (предварительно подсолив, в пропорции 1 столовая ложка на 100 л.), либо фирменную жидкость для отопления;
• В комплектацию котлов отопления Галан не входят насос и расширительный бак. Для небольших магистралей, протяженностью до 20 м.п. это компенсируется давлением, создаваемым в камере ионизации. В процессе разогрева этот показатель повышается до 2 атм;
• Обязательно устанавливается блок управления для котлов отопления Галан. Он регулирует мощность устройства в зависимости от установленной мощности. В нем предусмотрена возможность подключения к внешним датчикам температуры, а также система дистанционного (СМС) управления.

Главным преимуществом является выбор схемы установки. В системах отопления с котлом Галан могут присутствовать другие нагревательные устройства – твердотопливные, или работающие на газу. Если же в будущем планируется расширение жилой площади – возможна параллельная установка дополнительных котлов для повышения общей мощности отопления.

Серия котлов Очаг

Оптимальная комплектация котла Галан

Модели этой серии являются самыми маломощными и могут быть использованы для организации электрического отопления небольшого частного дома Галан или квартиры. Зачастую их устанавливают без циркуляционных насосов – достаточно давления, создаваемого в камере ионизации.

Номинальная мощность моделей серии Очаг варьируется от 2-х до 6-ти кВт. Следует помнить, что в комплектацию входит только нагревательный блок. Дополнительное оборудование (УЗО, программатор) необходимо покупать.

Для правильной работы электрокотлов Галан в отопления дома нужно ознакомиться с их характеристиками:

• Объем отапливаемого дома – от 80 до 200 м³;
• Электропитание – сеть 220 В;
• Сечение медной жилы токопроводящей линии – 4 мм², за исключением модели Очаг-6. Для нее следует предусмотреть электропроводку с сечением 6 мм²;
• Объем теплоносителя напрямую зависит от мощности электронных котлов отопления Галан.

Модель котла	Рекомендуемый объем теплоносителя, л
Очаг-2	20-40
Очаг-3	25-50
Очаг-5	30-60
Очаг-6	35-70

Серия котлов Гейзер и Вулкан

Для более мощных систем рекомендуется приобретать котлы серии Гейзер и Вулкан. Конструктивно они ничем не отличаются от Очага, но рассчитаны на нагрев большего объема теплоносителя. Организованное с их помощью электроотопление Галан может обеспечить постоянную мощность от 9 до 50 кВт. Так как стандартная линия электропередач не справится с таким объемом, потребуется подключение 3х фазной 380 В. Для этого необходимо оформить отдельное разрешение. Этот факт обязательно учитывается при выборе отопительной схемы.

Котлы серии Гейзер

Технические характеристики котлов для систем отопления Галан серии Гейзер и Вулкан:

• Жилой объем здания – от 340 до 1650 м³;
• Электропитание – сеть 380 В;
• Сечение медной жилы токопроводящей линии – от 4 до 6 мм²;
• Рекомендуемый объем теплоносителя указан в таблице.

Модель котла	Рекомендуемый объем теплоносителя, л
Гейзер-9	50-100
Гейзер-15	100-200
Вулкан-25	150-300
Вулкан-36	200-400
Вулкан-50	300-500

Электрокотлы «Галан» на ТЭНах

В этой группе отопительного оборудования производится два вида котлов: ТЭНовые отопительные котлы «Стандарт» и «Люкс».

Группа «Стандарт

» имеет непривычное для электрокотлов строение: это небольшого размера цилиндр, запаянный с двух сторон, к которому приварены патрубки подачи теплоносителя и «обратки». Отличаются они очень небольшой ценой, высокой эффективностью и приличной экономичностью, для чего требуется автоматика. «Галан» рекомендует свою автоматику «ГАлан-Навигатор».

Электрические котлы «Галан» на ТЭНах имеют непривычный дизайн

Котлы этой группы работают в закрытых системах отопления с естественной или принудительной циркуляцией. Имеют очень небольшие размеры и достаточно большой набор мощностей:

• Очаг Турбо . В этой линейке 7 модификаций с шагом мощности 1,5кВт. Мощности от 3кВт до 15кВт, длина от 350мм до 1050мм, вес от 2,5кг до 10кг.
• Гейзер Турбо . В этой линейке всего две модели: мощностью 12кВт и 15кВт, длиной 500мм, весом 8кг.
• Вулкан Турбо . Тут имеется три модификации с мощностями 18кВт, 24кВт и 30кВт. Длина котлов этой серии 490мм, вес 10кг.

Корпуса котлов выполнены из нержавеющей стали AISI 316L, которая имеет повышенную нагрузочную способность, длительный срок службы и выдерживает температуры до 1300 о С. В выпускаемых сегодня котлах установлены новые нагреватели и блоки из них, которые имеют меньшие габариты и больший ресурс действия. Котлы имеют три ступени мощности, что позволяет экономить электроэнергию без ущерба для комфорта. Также в новых котлах меньше стала масса, уменьшена инерционность котлов. Все это позволяет экономить до 20% электроэнергии по сравнению с обычными котлами аналогичной мощности.

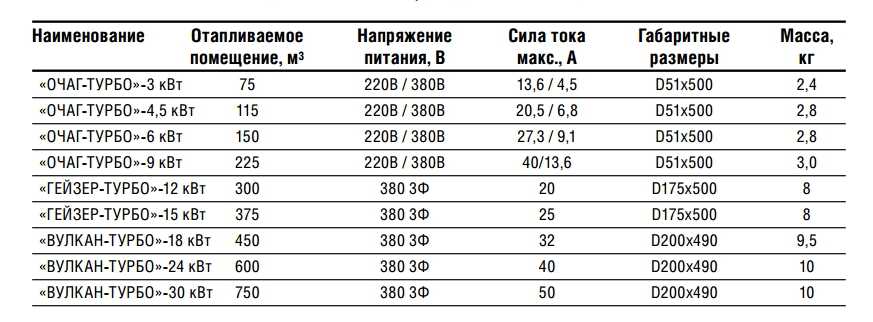

Характеристики ТЭНовых котлов «Галан» (чтобы увеличить размер кликните по картинке)

Трехступенчатая градация мощности и более надежные элементы не создают чрезмерной нагрузки на сети, потому многие котлы могут запитываться от сети 220В. Все данные по электрическому подключению приведены в таблиц.

В группе ТЭНовых котлов «Люкс»

есть две линейки. Их внешний вид уже более привычен: настенное исполнение, кожух из окрашенной стали, панель управления на котле. Используются котлы только в отопительных системах закрытого типа с принудительной циркуляцией. Водоподготовки для ГВС нет, управление автоматическое (встроенная автоматика).

Линейка «Стэлс»

. КПД котлов — 98%. Такие показатели достигнуты благодаря применению нагревательных элементов нового типа. При использовании этих котлов можно добиться приличной экономии- до 40-60%. Этому способствует современная встроенная автоматика, программируемые терморегуляторы, которые позволяют, сохраняя комфортную температуру, свести к минимуму потребление электроэнергии. Есть возможность подключения дистанционного управления, которое передает сигналы через сотовую связь.

Отопительный котел «Галан Стэлс» имеет более привычный дизайн

В этой линейке шесть модификаций котлов с мощностью от 9кВт до 27кВт. Технические данные оборудования представлены в таблице.

Технические характеристики котлов «Галан Стэлс» (чтобы увеличить размер кликните по картинке)

Линейка «Галакс»

. Трехступенчатая система регулировки мощности позволяет добиться экономии энергоносителей и не создавать чрезмерной нагрузки на сеть. Это оборудование подключается к трехфазной сети 380В, имеет класс защиты IP40.

Имеются встроенные системы безопасности: отслеживание наличия потока теплоносителя и клапан безопасности. Есть возможность подключения программируемых датчиков температуры.

ТЭНовые котлы «Галан Галакс». Внутреннее устройство (чтобы увеличить размер кликните по картинке)

В линейке восемь модификаций мощностью от 9кВт до 30кВт, их технические данные сведены в таблицу.

Технические характеристики котлов «Галан Галакс»(чтобы увеличить размер кликните по картинке)

О монтаже в подробностях

На сегодняшний день существует четыре вида подключений, которые активно используются:

• параллельное;
• стандартное;
• обогрев пола;
• модульное.

Наибольшей популярностью пользуются параллельное и стандартное подключения. Давайте рассмотрим, как подключить котел таким образом.

Первым делом необходимо определиться с подходящим местом. Дальше при помощи гребенки подсоединяем основное устройство, которое необходимо для распространения воды или антифриза по радиаторам. На последних имеются специальные краны, которыми можно регулировать количество проходящего теплоносителя.

Обратите внимание на то, что схема котла «Галан» любой модели подразумевает установку системы стравливания излишнего воздуха из системы. Это поможет держать оборудование в исправном состоянии и исключит его преждевременную поломку

На заключительном этапе котел подсоединятся к сети.

Вы хотите подсоединить котел к системе теплого пола? Сделайте следующее. Подключите устройства для отвода воздуха к теплому полу. Смонтируйте датчики, контролирующие температуру и давление. Затем в нише установите контроллеры и подключите устройство к сети. Помните о том, что выполнять монтаж нужно лишь тогда, когда у вас имеется опыт в проведении подобных работ, в остальных случаях лучше привлекать специалистов, так как вы имеете дело с электричеством. Несоблюдение элементарных правил безопасности может привести к ранениям и даже гибели вследствие электрического удара.

Как работают электродные котлы?

Электродный котел Галан

Принцип работы электродного котла Галан довольно прост. Это устройство выступает сразу в двух ролях:

• В качестве нагревательного прибора.
• В роли циркуляционного насоса.

Вода нагревается в результате процесса ионизации — электричество формирует энергию тока и передает ее молекулам воды. Жидкость расщепляется на положительные и отрицательные ионы. Противоположные заряды ускоряют их и заставляют полюса меняться со скоростью 50 раз в минуту. Этот процесс сопровождается выделением большого количества тепла.

Вода разогревается моментально напрямую без использования дополнительных нагревателей. Если подача воды по каким-то причинам прекращается, процесс останавливается сам собой, и прибор просто перестает работать. Именно поэтому риск возникновения взрывов и пожаров сведен к минимуму.

Электродные котлы Галан имеют разборную конструкцию, поэтому при необходимости можно легко заменить старый электрод на новый. Как это сделать, подробно описывает инструкция, прилагающаяся к изделию.

От чего зависит работа котла?

На эффективность работы котла Галан влияют несколько важных факторов:

• Чтобы система нормально функционировала, необходимо использовать жидкость с определенной удельной проводимостью. Для этого нужно максимально точно установить силу тока. Его показатели подробно описаны в паспорте изделия. Там же обозначена схема подключения электродного котла.
• Если подобное устройство является частью отопительной системы, его мощность должна соответствовать параметрам ее работы. Его можно подключать только к двухтрубной открытой системе, имеющий верхний разлив. При этом диаметр труб подачи и обратки должен быть не менее 32 мм, а высота стояка, подающего воду — не менее 2 метров. Расчет объема пропускной способности производится по формуле —12 литров на 1 единицу мощности котла.

Теплоноситель в этом случае является частью электрической цепи, поэтому, если его нет в системе, она просто не работает.
Потребление электричества напрямую зависит от температуры воды — чем она выше, тем больше света расходуется. Повышение температуры свыше 75 градусов способно привести к порче электросети. Ведь бытовые магистрали не приспособлены под такие мощности. Перепады же напряжения для подобных установок не страшны

Скачки влияют лишь на эффективность нагрева теплоносителя, которая падает вместе с понижением напряжения и поднимается тоже вместе с ним.
При монтаже важно соблюдать существующие требования. Схема подключения предполагает наличие хорошего заземления, поэтому без навыков работы с электричеством самостоятельная установка котла невозможна.
