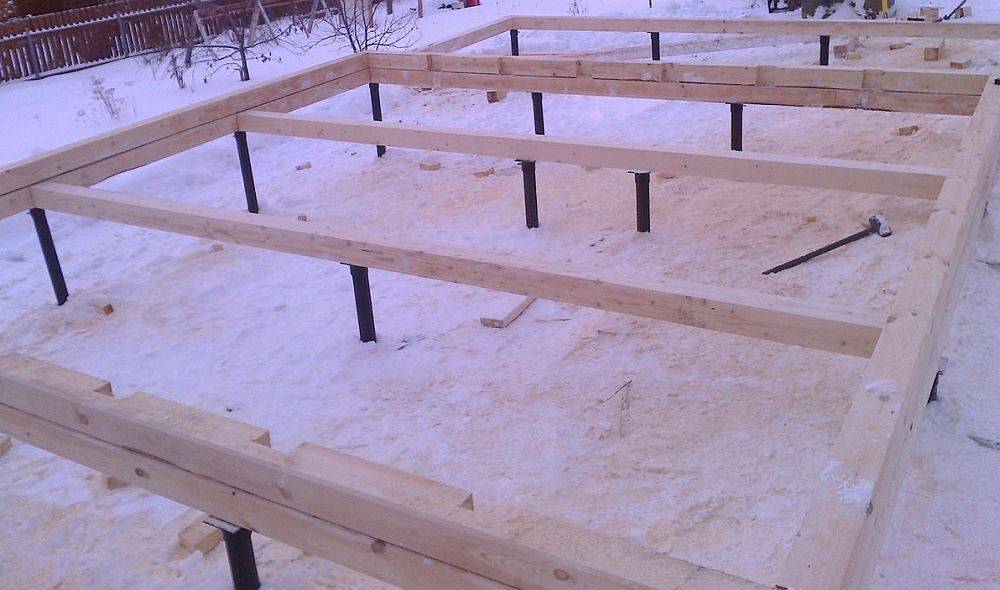

Сваи винтовые для фундамента

Фундамент на винтовых сваях

Что такое винтовые сваи? В чем их особенность и удобство? И как с их помощью сделать фундамент? Винтовые сваи — это такая опорная конструкция. Представляет она собой систему труб, которые погружены в грунт на определенную глубину. В нижней части этих труб приварены спиралевидные лопасти (как на фото). Эта конструкция позволяет вкручивать сваи в грунт. А лопасти играют роль нарезки, примерно с таким же эффектом действия, как и на шурупах. Острый наконечник сваи позволяет легче ей входить в грунт. А нарезка помимо того, что используется для вкручивания, также является опорным узлом, на который собственно и опирается свая.

За счет чего держится опора и на сколько она надежна, спросите вы? Отвечаем: такая свая держится за счет силы трения, которая возникает между грунтом и боковыми поверхностями сваи (трубы). Усиливают такую конструкцию те самые лопасти, о которых мы уже говорили. На них и о приходится часть нагрузки, что делает такую опору весьма надежной, при грамотной установке конечно. Кстати, сама установка таких свай имеет массу тонкостей, которые нужно соблюдать. Несоблюдение их может привести к тому, что свая будет хлипкой и ненадежной. Так вот, чтобы равномерно распределить нагрузку на каждую сваю, установка выполняется по заранее просчитанной схеме. Образуется так называемое свайное поле. Оно обеспечивает равномерную нагрузку на каждую опору.

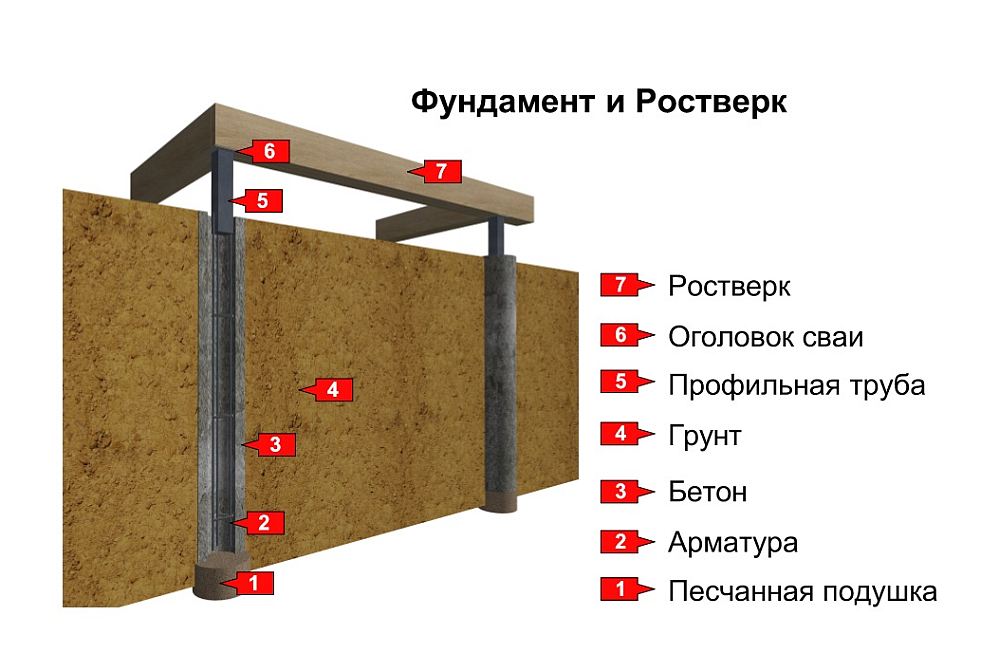

Ростверк

Когда сваи уже погружены их верхние части срезают таким образом, что бы получилась ровная плоскость. Затем делают ростверк или по другому называют несущий пояс. Он-то и является основной конструкцией, которая распределяет нагрузку от стен. А самое главное, благодаря ему нагрузка на систему свай распределяется равномерно, не перегружая не одну из свай, что придает данной конструкции надежность и долговечность.

Строение и функции ростверка очень схожи с конструкцией ленточного фундамента. Отличием в данной конструкции является то, что у ростверка, вместо опоры на грунт, как у ленточного фундамента происходит на сваи. Для того чтобы конструкция приобрела жесткость и была менее восприимчива к боковым нагрузкам, полые трубы свай заливают бетоном после их установки. Это и создает дополнительную устойчивость и жесткость конструкции.

Конечно, и плюсы и минусы свайного фундамента имеют место быть. Но явным плюсом винтовых свай является то, что при их установке не обязательно погружать их до контакта с плотными слоями грунта, как с другими сваями. Особенность их конструкции позволяет надежно удерживать здание при достаточном углублении в грунт. Винтовые сваи являются висячим типом свай.

Устройство ростверка

Как рассчитать и спроектировать свайно-винтовой фундамент

Характерные недостатки свайно-винтового фундамента не проявятся во время эксплуатации, если его верно рассчитать и спланировать с учётом всех описанных выше нюансов.

Создание проекта для любого типа фундамента – это задача для профессионалов. Но можно и нужно «прикинуть» всё и самостоятельно. А алгоритм проектирования подойдёт при возведении на участке лёгких дачных домов или хозяйственных построек.

Как оценить несущую свайную способность?

В первую очередь на конкретной местности под строительство оценивается несущая способность винтовой опоры. Из таблицы выше было видно, насколько большой разброс значений даже для однотипных свай – к примеру, для СВС-108 разброс от 5 до 9 т.

Наиболее точными будут показатели, полученные в результате проведённых геолого-разведывательных работ, когда специалисты пробурят скважины и дадут точную оценку всех грунтовых слоёв. Этот вариант не имеет недостатков, результаты дают точную картину, с минимальным поправочным коэффициентом 1,2.

Можно использовать второй вариант: пригласить специалистов, которые ввинтят эталонную (опытную) сваю. На участке строительства в землю вкручивается свая-эталон. Когда она проходит сквозь слои грунта, специалисты ведут мониторинг крутящего момента, который прикладывается к ней. Картина получается достаточно объективная о несущих способностях почвы.

Ещё один вариант, который можно выполнить самостоятельно: пробурить скважину на предполагаемую глубину размещения лопастей или выкопать глубокий шурф. Далее – с этой глубины добыть грунт и сделать с него пробы. По показаниям классифицировать грунт, используя онлайн таблицы. И узнать расчетное значение несущей способности грунта. Для этого варианта поправочный коэффициент — 1,6-1,7.

Если длина труб будет выбрана неправильно, то это приведёт к проседанию фундамента. В результате – начнётся разрушение стен дома. При расчёте длины трубы для участка с планируемой стройкой опираются на такие параметры:

1. На глубину залегания плотных несущих слоёв грунта.
2. На рельефность (перепады высоты) местности, чтобы выйти во всех точках основания на общую горизонтальную плоскость.

В пробуренное отверстие, когда бур доходит до требуемых слоёв, на длинном шнуре опускают груз. После того как он уляжется на дно ямы, делают на шнуре пометку и извлекают груз наружу. От отметки на шнуре до груза измеряют расстояние. К полученному значению добавляют высоту надземной части винтовой сваи.

Важно! Решать владельцу – самому измерять длину сваи или доверить это специалистам. Главное, помнить, что от правильности параметра зависит надёжность будущего фундамента и всего дома

Когда известен уже тип грунта, то рассчитывают несущую способность выбранной винтовой основы, используя онлайн калькулятор.

Пошаговая инструкция монтажа свайного фундамента

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий при создании свайно-винтового фундамента.

Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:

Подготовка

Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).

Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.

Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.

Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.

Погружение свай

Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.

Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.

Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.

Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.

Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.

Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.

Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.

Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.

ОБРАТИТЕ ВНИМАНИЕ!
При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте.

Обвязка

После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.

Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.

После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.

Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.

Для фиксации на площадках имеются технологические отверстия под болтовые соединения.

ВАЖНО!
Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов

Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.

Объективные недостатки технологии

Не зная заранее о недостатках свайно-винтовой технологии, не стоит начинать строительство. Их не так много, но в некоторых случаях минусы могут сыграть решающую роль.

• Винты подходят практически для любого типа грунтов, кроме каменистых. При попытке ввинтить в такую почву сваи наверняка будет повреждено антикоррозионное покрытие или сам винт в месте его соединения со сваей. При использовании краново-манипуляторных установок вероятность повреждений снижается, но это вдвое повышает стоимость монтажа.
• Ввинченные сваи уже невозможно проверить на наличие дефектов.
• Сложность (практически невозможность) устройства подвала в доме со свайно-винтовым фундаментом.
• Холодные полы.

Серьезные строительные компании никогда не скрывают от заказчиков эти сведения, в отличие от фирм-однодневок, озабоченных сиюминутной прибылью. Кроме того, срок эксплуатации винтового основания редко бывает больше 100-120 лет, поэтому выстроить родовой замок на сваях вы не сможете. Чаще всего по этой технологии возводят небольшие дома для семьи из 2-3 человек.

Устройство фундаментов на винтовых сваях

Возведение подобного фундамента потребует намного меньше времени, чем другие основания. После разметки периметра приступают к закручиванию свай. Работу начинают с углов будущего дома. Это обеспечивает максимальную точность установки промежуточных опор. Перед заглублением сваи на месте установки делают небольшую ямку, куда будет вставляться лопасть. Опора должна быть заглублена так, чтобы лопасть была опущена ниже границы промерзания грунта. Во время процесса закручивания необходимо постоянно отслеживать отклонение опоры от вертикальной оси при помощи строительного уровня. Если придется выкручивать сваю, то помещать ее в это же место нельзя.

После того как сваи установлены, их обрубают на одинаковую высоту и приступают к возведению ростверка — верхней части фундамента, представляющей собой горизонтальную металлическую, бетонную или деревянную ленту. Ростверк связывает между собой все опоры. Его основная задача состоит в равномерном распределении нагрузки от дома на все основание.

При возведении свайно-винтового основания используют незаглубленный (расположенный на поверхности земли) или висячий — находящийся на определенном расстоянии от грунта ростверк. Различают монолитные, сборные или сборно-монолитные конструкции.

Для возведения монолитного ростверка делают опалубку, затем устанавливают на столбы армирующий металлический каркас и заливают его бетоном. Сваи заглубляют в железобетонный ростверк на 10−15 см. Сборный или сборно-монолитный ростверк собирается из готовых железобетонных блоков. Это сокращает время монтажа фундамента, но требует использования техники для установки блоков на сваи.

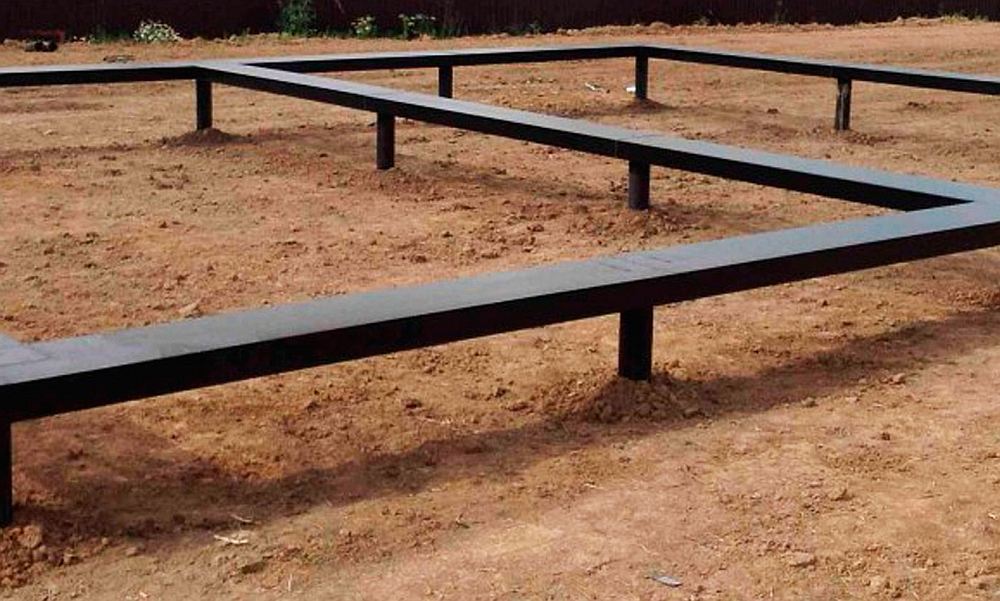

Металлический ростверк изготавливают из швеллера или двутавра. Он соединяется со столбами посредством сварки. Металл обладает достаточной прочностью и защищает всю конструкцию от провисания. Деревянный ростверк делают из бруса, его применяют для возведения деревянных домов.

Как оценить нагрузки на свайно-винтовой фундамент?

В оценку параметра включают массу всех стройматериалов, которые использовались при возведении дома, вес интерьера в доме (мебель, электроприборы и т.п.). Добавляют внешние нагрузки (снеговые в первую очередь).

Точно рассчитать суммарную нагрузку очень сложно. Но примерно понять, какая нагрузка будет создаваться на свайный фундамент можно.

Например, информацию можно посмотреть на картинке:

Несколько пояснений:

• Чтобы оценить массу стен, можно внести два варианта: материал для внутренних перегородок и для наружных стен, ведь они различаются как стройматериалом, так и толщиной.
• Тоже самое касается и перекрытий. К примеру, для чернового пола и для чердака.
• Указывают тип кровельного материала и площадь крыши. Каждому виду кровли присуща своя стропильная система и обрешётка. Поэтому вес различается.

Перед строительством стен сваи основания обязательно обвязывают. Если для обвязки применяют деревянный брус, то его включают в площадь стены. А вот когда для обвязки используют профиль из металлопроката либо обустраивают монолитный железобетонный ростверк, то нагрузка на фундамент из свай будет немаленькая.

В таком случае при расчёте оценки нагрузки указывают параметры обвязки.

Остальные подсчёты в калькуляторе проведутся самостоятельно. Окончательное значение общей нагрузки на фундамент выдаст калькулятор в килограммах и тоннах.

Монтаж фундамента сваями винтового типа

Работы предполагают несколько этапов:

1. На первом шаге строители должны рассчитать нагрузку, которую будет оказывать дом на основание. Также в расчет принимаются природные нагрузки.
2. Дом проектируют на основании геологических данных. Сюда входят: свойства грунта, уровень промерзания почвы, уровень залегания подземных вод. В процессе исследования рельефа окружающей местности делают разметку будущего фундамента.
3. По разметке выкапывают специальные ямы, в которые в дальнейшем будут вкручивать сваи.
4. Сваи монтируют по углам фундамента. Также их устанавливают в местах, где соединяются внешние и внутренние стены.
5. Затем начинают вкручивание свай. Оголовки фиксируют специальными крепежными приспособлениями. Вкручивание выполняют при помощи стальных стержней. Сваю нужно закрутить ниже отметки промерзания грунта. При этом нежелательно пересекать твердый почвенный слой.
6. После вкручивания оголовки срезают болгаркой. Это необходимо для последующего заполнения внутреннего пространства бетоном. После заливки бетонную смесь тщательно трамбуют и оставляют для сушки. Данная процедура служит дополнительной защитой от коррозии и предупреждает попадание в полость воды.
7. Заполнив сваи бетоном, приваривают оголовки на место и покрывают их антикоррозийной смесью. Сваи также желательно покрасить или обработать водозащитным раствором.
8. Следующий этап предполагает подготовку бруса. Хорошо просушенную древесину покрывают антисептическими растворами и просушивают.
9. Далее приходит время ростверка – крепление к основаниям свай стальных или деревянных балок. В пространство между стержнями и балкой в два слоя застилают рубероид.

Технология возведения фундамента

Для обустройства фундамента по данной методике потребуются специальные сваи. Их диаметр и длина подбираются с учетом особенностей строящегося объекта. У основания трубы имеется несколько лепестков, которые позволяют вкручивать их подобно саморезу. На большинстве типов почв работы ведутся вручную. Если грунт имеет слишком высокую плотность, то с помощью ямобура в нем сверлятся отверстия, которые заполняются другой породой.

Пользователи часто ищут:

• Строим свайно-винтовой фундамент
• Отделка цоколя свайно-винтового фундамента
• Свайно-ленточный фундамент для дома из газобетона

После установки свай, их верхние части срезаются по одному уровню. Далее они могут быть залиты бетоном (это нужно для увеличения жесткости конструкции). На верхнюю часть трубы приваривается металлическая пластина. Позже на которую укладывается балка или брус.

Дополнительные рекомендации

На тех участках, где твердый грунт расположен на большой глубине, использовать свайно-винтовой фундамент не стоит. Конечно, сваи можно нарастить. Но это повлечет дополнительных расходов.

Нежелательно начинать работы, не проверив качество грунта. Максимальная нагрузка, которую способны выдержать сваи, зависит и от типа почвы, в которую они вкручены.

Выбор типа фундамента – дело ответственное. Все зависит не только от личных предпочтений хозяина, но и от особенностей участка и конструкции здания. Не стоит останавливать выбор на свайно-винтовом фундаменте, досконально не изучив его преимущества и недостатки, особенности монтажа.

Возможно, для конкретных условий больше подойдет другой фундамент. И несмотря на дороговизну, не потребует непредвиденных расходов в будущем.

Принципы расчета свайного фундамента

Сергей, строительный инженер-технолог

Не вижу никаких объективных проблем в технологии строительства на свайном фундаменте

Очень важное значение (как, впрочем, и в других технологиях строительства) здесь приобретает качество используемых материалов. Рекомендую весьма тщательно подходит к выбору компании-производителя свай

Не поленитесь, поищите информацию о каждом потенциальном поставщике, найдите независимые отзывы, посмотрите объекты, которые он обслуживал ранее, узнайте, где находится производство. Такой сравнительный анализ покажет, что заслуживающих доверия производителей на рынке не так уж и много. Но будьте уверены, покупать сваи можно только у них!

Пошаговая инструкция монтажа свайного фундамента

Для работы обязательно нужно 3-5 человек. В одиночку, или даже вдвоем, монтаж свай невозможен. Делается это следующим образом:

1. В первую очередь необходимо рассчитать количество свай, необходимое для фундамента конкретного дома. Это зависит от общей нагрузки на фундамент, предназначения строения, этажность, особенности климата (ветряные и снеговые нагрузки);
2. Далее выясняются геологические особенности местности: промерзаемость грунта, уровень сточных вод, рыхлость почты и другие ее свойства, рельеф местности. Также на схеме отмечается расположение каждой отдельной сваи. Далее их монтаж обязательно делается по схеме, чтобы нагрузка на фундамент была распределена равномерно;
3. По схеме на участке делаем неглубокие лунки, в которые будут потом ввинчиваться сваи. Глубина этих лунок должна быть не более 10-15 см.

Свая устанавливается в лунку. В ее верхнем крае устанавливают два длинных стержня по обе стороны. Они будут выступать рычагом для прокручивания свай, и по всем законам физики, чем длиннее рычаг, тем проще крутить. Далее начинают вращения, один человек посередине следит за ровностью ввинчивания (для этого используется строительный уровень, вертикально прикладывается к столбу), двое других берут установленные по бокам стержни и начинают двигаться по кругу.

Важно! Если свая входит неровно, исправить это нужно сразу, и чем глубже она будет входить в почву, тем сложнее будет исправить положение

Когда сваи вкручены, полое пространство внутри них заливается бетоном, для большей прочности в него устанавливают арматуру. Бетон плотно трамбуется и высушивается. Таким образом, внутреннее пространство будет защищено от коррозии. Внешнюю сторону изделия над землей тоже необходимо покрыть защитным слоем, это может быть даже обычная краска. В противном случае металл начнет ржаветь и потеряет свои эксплуатационные характеристики.

Далее следует монтаж ростверка либо нижней обвязки. Для этого подготавливается брус. Он пропитывается и крепится к сваям болтами. После этого можно приступать к возведению стен.

Далее строительство дома выполняется по стандартной схеме

Важно помнить, что при свайном фундаменте коммуникации, особенно это касается сточных и водопроводных труб, ничем не защищены, поэтому их дополнительно утепляют, или даже создают для них специальную утепленную коробку, чтобы трубы не перемерзли зимой

Основные плюсы свайно-винтового фундамента

Сергей Иванов, Вологда

В обсуждениях положительных и отрицательных характеристик фундамента на винтовых сваях отзывы звучат разные. Лично я учитываю тот факт, что свайный фундамент за столь долгое существование особых претензий у пользователей не вызывает. И в этом вопросе совершенно не идет речь о том, что лучше него ничего нет. Но бывают ситуации, где применение свай обосновано. К примеру, если здание построен вблизи водоема и к нему планируется пристраивать причал или же строительство здания происходит на косогоре.

Мое мнение – это наиболее подходящий вариант, если строение планируется возводить в усложненных условиях. Общая картина такова: про сваи винтовые, отзывы большинства все же положительны. Некоторые используют их при строительстве дачных деревянных домиков. Стоит отметить, что при возведении винтовых свай, тяжелая техника и глобальные земляные работы не требуются.

Дополнительные рекомендации

На тех участках, где твердый грунт расположен на большой глубине, использовать свайно-винтовой фундамент не стоит. Конечно, сваи можно нарастить. Но это повлечет дополнительных расходов.

Нежелательно начинать работы, не проверив качество грунта. Максимальная нагрузка, которую способны выдержать сваи, зависит и от типа почвы, в которую они вкручены.

Выбор типа фундамента – дело ответственное. Все зависит не только от личных предпочтений хозяина, но и от особенностей участка и конструкции здания. Не стоит останавливать выбор на свайно-винтовом фундаменте, досконально не изучив его преимущества и недостатки, особенности монтажа.

Возможно, для конкретных условий больше подойдет другой фундамент. И несмотря на дороговизну, не потребует непредвиденных расходов в будущем.

Винтовые сваи

Такие опоры полностью исключают большие объемы земляных работ, с которыми приходится сталкиваться при закладке заглубленных монолитных оснований. Винтовые сваи используют на всех типах почв. Исключение составляют только крупнообломочные или скальные грунты.

Опора по конструкции схожа с садовым буром. Она представляет собой стальную трубу с режущими лопастями и заостренным концом. В отличие от бура, свая при завинчивании не вынимает грунт, а лишь уплотняет его. Выбор диаметра трубы, толщины стенки или длины трубы зависит от типа почвы и конструкции будущего строения. Сваи имеют следующие параметры:

• диаметр трубы от 10 до 30 см;
• диаметр лопасти от 25 до 80 см;
• толщину стенок от 3,5 до 10 мм;
• толщина лопасти от 4 до 12 мм;
• длина сваи от 0,25 до 2,5 м.

Такие опоры способны выдерживать несущую нагрузку от 4 до 60 тонн. Верхняя часть трубы (пятка) имеет круглую, U-образную или прямоугольную форму. Наружная поверхность столбов покрывается антикоррозионным покрытием.

Недостатки винтовых свай

Как видно, у свайно-винтового фундамента плюсов более чем достаточно. Но и минусы тоже имеются:

1. Ограниченная область применения. Основание нежелательно использовать при строительстве кирпичных или блочных домов (преимущественно предназначено для деревянных построек). Даже если усилить конструкцию, увеличив количество свай, она будет проигрывать по прочности бетону. Кроме того, усадка вкрученных труб будет неравномерной. Для деревянных зданий это не проблема, а вот для кирпичных представляет большую опасность.
2. Невозможность организации дополнительных помещений. Если потребуется обустроить подвал, то это вызовет серьезные трудности. Конечно, сделать это можно, но это уже отдельная конструкция (соответственно, затраты на строительство увеличиваются).
3. Сваи трудно устанавливать рядом со стеной, так как для их вкручивания используются рычаги, и стены будут мешать монтажу.
4. Подверженность коррозии. Обычно такая проблема возникает из-за желания производителя сэкономить на качественном антикоррозийном покрытии ( недобросовестные компании встречаются довольно часто).
5. На многих типах грунта монтаж свай вызывает большие трудности.
6. Некачественный материал. Некоторые производители экономят на изготовлении труб (и это касается не только антикоррозийного покрытия). Иногда толщина стенок оказывается ниже заявленных значений и уже на этапе строительства сваи приходят в негодность. Что влечет непредвиденные траты.

Покупать строительные материалы следует у проверенных компаний-производителей – не старайтесь на них сэкономить.

Достоинства и недостатки фундамента

Свайно-винтовой фундамент, как и другие виды конструкции характеризуется наличием преимуществ и недостатков. Но достоинств данная конструкция имеет больше, что подтверждают отзывы.

Свайно-винтовой фундамент, плюсы и минусы которого отличаются при возведении разных зданий, характеризуется:

• Высокой скоростью монтажа
• Низкой стоимостью
• Долговечностью
• Благонадежностью

При использовании этой конструкции необходимость в выемке грунта исключается. Это значительно упрощает процесс строительства, а также не требует применения специализированной техники.

Перед возведением дома или другого строения не возникает необходимость в выравнивании участка или трамбовке грунта. Свайно-винтовым фундаментом не нарушается природное окружение.

Для возведения фундамента необходимо использовать только сварку, что значительно упрощает этот процесс. Если человек решил построить легковесное здание, то установку свайно-винтового фундамента под него он может произвести самостоятельно.

Фундамент на винтовых сваях

Применение винтовой сваи может осуществляться на любом типе грунта.

С их помощью производится возведение зданий в местах, которые характеризуются разнородностью почвы.

Свайно-винтовые фундаменты характеризуются минимальным количеством недостатков.

При использовании данной конструкции усадка отдельных свай будет производиться неравномерно.

Результатом этого может стать появление трещин и перекосов. Именно поэтому данный фундамент рекомендуется использовать для строений, которые характеризуются небольшим весом.

При возведении фундамента контролировать завинчивание свай невозможно. Это объясняется наличием в грунте твердых пород, которые могут повреждать покрытие изделий, что приведет к сокращению длительности их эксплуатации.

Его применяют в большинстве случаев для строительства частных домов. Если сравнивать данную конструкцию с бетонной, то длительность его эксплуатации намного меньше.

Несмотря на то, что свайно-винтовой фундамент имеет недостатки, преимущества все-таки преобладают. Именно поэтому он широко используется для возведения частных домов. Отзывы их собственников подтверждают высокое качество конструкции.

Преимущества

От правильности выбора основания зависит надежность и стойкость планируемого сооружения. Чтобы оценить преимущество свайно-винтовых свай, необходимо проанализировать ряд факторов:

1. Стоимость. В отличие от применения обычных столбчатых опор и мелкозаглубленной ленты, устройство винтовых свай обойдется застройщику на 20-30% дешевле. А если речь идет о необходимости закладывания железобетонный ленты или монолитной плиты на значительную глубину, то экономия составит гораздо больше.
2. Сложность строительства. Трудовые затраты на устройство свайно-винтового фундамента напрямую зависят от типа конструкции будущей постройки, а также необходимости заглублять опоры ниже линии промерзания. На участках с особенно зыбкой почвой целесообразно дополнительно устраивать дренажную систему. Если планируется возведение малогабаритной постройки с небольшим весом, то для устройства винтовых свай достаточно 3 человек. Но для крупномасштабного строительства придется нанимать специальную технику. экскаваторы с гидравлической головкой, буровые установки и другие машины.
3. Скорость монтажа. Для устройства представленного типа фундамента не требуется проводить земляные работы. К тому же, после вкручивания свай можно сразу переходить к следующему этапу строительства. Как правило, монтаж такого фундамента не занимает дольше 2-х дней.
4. Сезонность. Устройством свай можно заниматься в любое время года, что является несомненным преимуществом, ведь работа с бетонными смесями зимой сопровождается дополнительными затратами на противоморозные добавки.
5. Рельеф участка. Применение винтовых свай особенно целесообразно, если для площадки характерны большие перепады по высоте (до 8 м). Железобетонные фундаменты также справляются с этой задачей, но это обойдется застройщику в несколько раз дороже.
6. Просадочность грунта. Винтовые сваи лучшим образом подходят для строительства фундамента в условиях с влагонасыщенными почвенными массивами, подверженными силам пучения.
7. Ремонтопригодность. Если по какой-либо причине одна из опор лопнет в процессе эксплуатации, ее можно оперативно заменить на новую без ущерба для целостности конструкции.
8. Тепло- и гидроизоляция. Особенность конструкции такого типа фундамента предполагает воздушный зазор между поверхностью грунта и нулевым перекрытием дома. Благодаря этому влажность и температура земли никак не влияют на само сооружение.
9. Перспективы для застройщика. В будущем, если хозяин дома захочет увеличить площадь постройки, возможно ввинчивание дополнительных опор для усиления конструкции.
10. Срок службы. Качественные металлические опоры, тело которых усложнено лопастями различной конфигурации, могут прослужить до 80 – 100 лет.

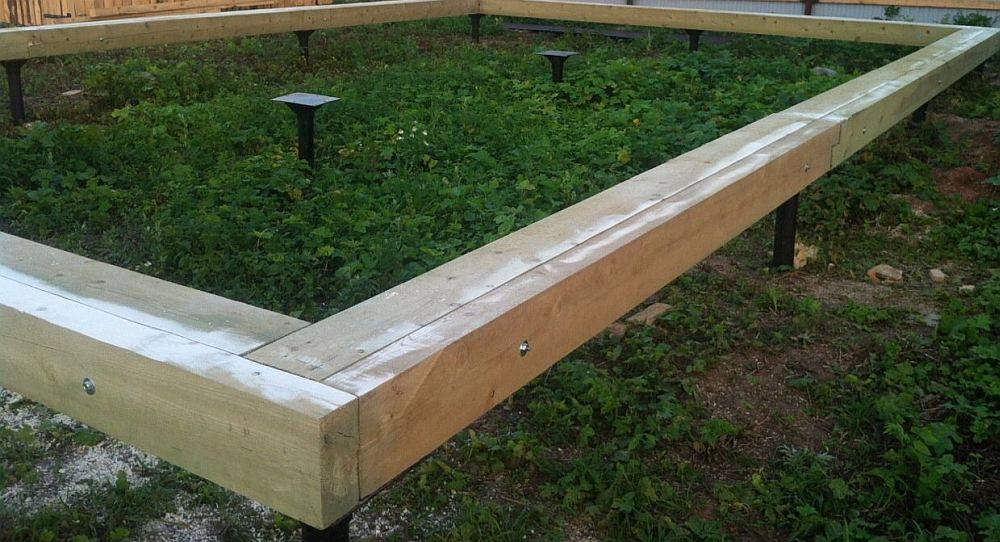

Обвязка как технология строительства свайного фундамента

Ростверк – самое сложное в устройстве свайного фундамента. Обвязывание свай брусом оказывает прямое влияние на устойчивость и надежность будущего каркасного дома. Именно обвязка выступает гарантом прочности и долговечности как фундамента, так и всего здания.

По принципу монтажа принято подразделять обвязку на три вида:

• При помощи хомутов.
• При помощи усаживания на резьбу.
• Сварная обвязка.

Описание типов обвязки

По словам профессионалов, самым надежным вариантом является обвязка сваркой. Ее производят при помощи стального швеллера. Первый и второй методы предполагают крепление при помощи деревянных брусьев. Обвязка хомутами может использоваться для швеллера.

Профессиональные строители рекомендуют использовать первые два способа совместно. Так можно увеличить надежность крепления бруса, что положительным образом сказывается на прочности конструкции.

Усаживание бруса на резьбу выполняют следующим образом:

1. Под брус укладывают двойной слой рубероида, предварительно смазанного олифой.
2. Брус крепят по бокам при помощи саморезов, а снизу и сверху – шпильками.
3. После установки бруса его подбивают молотком.
4. В качестве дополнительного крепления используют боковые уголки (их монтируют по бокам).

Для обвязки хомутами используют прямоугольный брус, который крепят по всему периметру основания. Поверх бруса плотно укладывают другие брусья и тщательно скрепляют. В результате получается своеобразная буква П.

Такая форма носит название хомута. Завершив работу, необходимо проверить надежность крепления. Сварная обвязка более проста в исполнении. Она предполагает крепление стальной балки к стержню.

Дополнительные моменты

Каждый метод обвязки следует выполнить максимально точно. Высота каждого бруска должна быть идентична высоте другого. Саморез должен вкручиваться в центральную часть бруса. Так получится избежать появления трещин в древесине и продлить срок ее службы.

Ширина бруса должна превышать показатель ширины сваи как минимум в два раза. Это позволит максимально прочно закрепить его

Важно проверить качество поверхности бруса. При наличии дефектов или неровных мест их необходимо устранить. По этой причине не стоит торопиться с обвязкой, работу следует выполнять по всем правилам

Лучше приобретать качественный брус. Именно от этого элемента зависит надежность и долговечность всей конструкции

По этой причине не стоит торопиться с обвязкой, работу следует выполнять по всем правилам. Лучше приобретать качественный брус. Именно от этого элемента зависит надежность и долговечность всей конструкции.

Выпиливание и состыковка бруса

Винтовой фундамент для каркасного дома может выполняться по еще одной технологии обвязки. Речь идет о выпиливании бруса с последующим креплением. Этот вариант наиболее простой. Главное требование – наличие ровных и абсолютно одинаковых брусьев. Брус просто вкладывают друг в друга при помощи сделанных заранее распиленных пазов.

Такая стыковка проводится под прямым углом. Здесь нужно использовать строительный уровнемер для проверки каждого элемента. Брусья скрепляют таким образом, чтобы один из них располагался сверху, в другой – в нижней части конструкции.

Образовавшееся пустое пространство заполняют джутом. В большинстве случаев один венец кладут непосредственно на фундамент.

Варианты применения

Стальные трубные колонны позволяют сооружать 4 типа фундаментов:

• установка свайных опор под каждый несущий элемент каркасного здания;
• устройство свайной ленты в виде стального или железобетонного ростверка;
• свайное поле под заливку железобетонной плиты;
• одиночные опоры под строительство пристройки или отдельных элементов здания.

Целевое применение металлических свай определяется диаметром трубы и размером лопастей. В маркировке изделий первая цифра указывает на размер трубной колонны, вторая — на лопасть. В зависимости от этих показателей рекомендуется использовать:

• трубу 76 мм для легких ограждений и отдельных столбов;
• 89 мм для навесов, веранд, беседок и укрепления кирпичных колонн;
• 108 мм для зданий каркасного типа и легких домов из бруса;
• 133 мм для сооружений из бревна или пеноблоков.

При этом наилучшей несущей способностью обладают двухвинтовые сваи с нижним литым наконечником. После ввинчивания опор их внутренняя полость необходимо залить бетонной смесью, не армируя.

Сколько понадобится винтовых свай?

Сваи для фундаментной конструкции – что это

Сам фундамент – это опора для дома. Но стоять он должен на прочной грунтовой опоре, а то под действием нагрузок от здания начнёт разъезжаться в разные стороны, что приведёт к разрушению постройки. Слабые грунты опору для фундамента создать не могут, поэтому и устанавливаются под фундаментную конструкцию сваи, которые своими нижними концами упираются в прочный грунтовый слой, находящийся глубоко под землёй.

Существует несколько технологий установки свайного сооружения, где можно выделить три основные разновидности:

• Забивная технология. Это когда железобетонную сваю просто с помощью специальной установки забивают в грунт.
• Буронабивная технология. Это когда в земле делается скважина, в неё вставляется труба, используемая в качестве опалубки, а уже в неё заливается бетонный раствор с армированием. Трубу после высыхания бетона вытаскивают или оставляют для усиления.
• Винтовая технология. Для этого используются металлические сваи из стальной трубы, в конструкции которых есть бур. Их просто вкручивают в землю до требуемой глубины.
