Пошаговая инструкция по монтажу
Рассмотрим порядок действий при монтаже свайно-винтового фундамента для бани. Процесс проектирования и расчетов опустим, перейдем сразу к практическим действиям.
Работа ведется поэтапно, выполняются следующие операции:
Подготовка
Участок освобождают от лишних предметов, растений и прочих помех. Необходимо обеспечить пути подхода для техники, если планируется механическая установка свай. Приобретение и доставка на участок необходимого количества стволов нужного размера.
Понадобятся следующие материалы и инструменты:
- Лопата.
- Рулетка.
- Металлический лом и два отрезка трубы по 1,5-2 м, внутрь которой этот лом входит свободно, но без лишнего люфта.
- Болгарка с отрезным кругом.
- Сварочный аппарат с электродами.
- Оголовки для используемого размера свай.
- Цемент и песок для изготовления бетона.
- Колышки для разметки.
- Лазерный уровень.
- Покрытие для металлических деталей, защита сварных швов.
- Швеллер, двутавр, рельс для обвязки.
Разметка
С помощью колышков отмечаются места установки свай согласно проектных данных. Начинать разметку следует с углов, сразу же проверяя равенство диагоналей. Пока они не будут выровнены, продолжать разметку нельзя.
Точки монтажа свай отмечаются колышками. После отметки углов переходят к промежуточным сваям и размечают их положение. Затем с помощью лопаты и личной бодрости в этих точках выкапывают небольшие углубления глубиной до 30 см и шириной, равной диаметру лопастей.
Это позволит сваям легче входить в грунт и обеспечить меньшее отклонение от вертикали.
Погружение
Завинчивание свай производится по определенной схеме. Это делается для того, чтобы уже установленные стволы не стали помехой для других опор
В особенности это важно при монтаже машинным способом, где техника должна подойти вплотную к точке погружения
Обычно начинают с центра и движутся последовательно к краям по спирали или змейкой.
При погружении свай необходимо постоянно контролировать вертикаль
В особенности важно делать это на начальном этапе, когда ствол достаточно свободно раскачивается и может быть установлен с перекосом
Выкручивать сваю назад для выравнивания нельзя, второй раз в эту точку ее устанавливать запрещается из-за нарушения прочности грунта после контакта с лопастями. Все исправления делаются на первых порах, когда ствол погружен на незначительную глубину.
Обрезка, обвязка, заливка бетоном
После установки всех свай производится обрезка. Устанавливается лазерный уровень, отмечающий горизонтальную плоскость на нужной высоте, на поверхности свай мелом или белым маркером отмечаются линии реза.
Болгаркой с отрезным кругом отрезают лишние куски трубы.

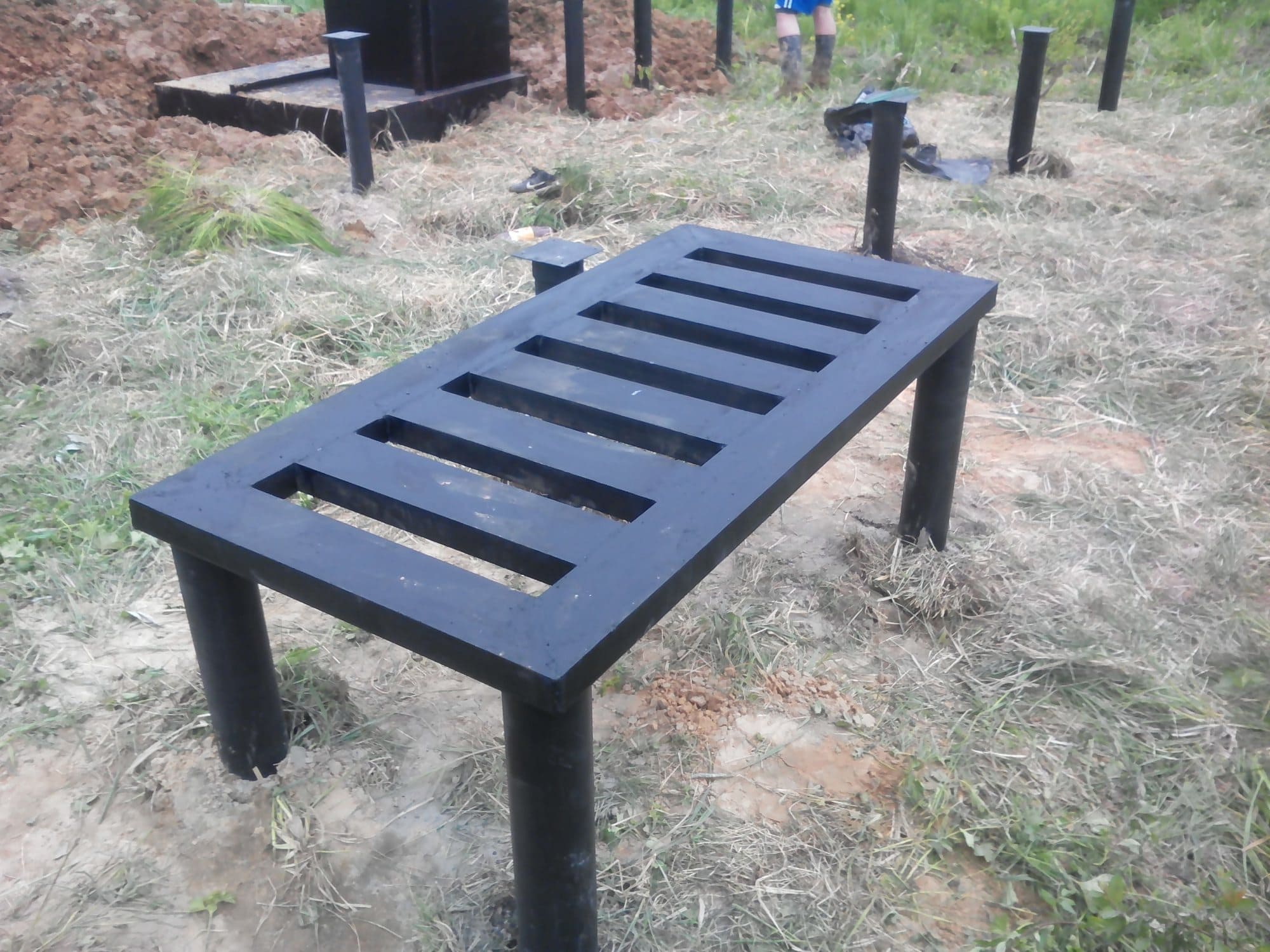

После этого выполняют обвязку. Все сваи соединяются между собой в продольном и поперечном направлении при помощи сварки. Используются отрезанные по размеру куски швеллера, двутавра или иного вида металлопроката.
После соединения свай в единую систему следует сразу же покрасить все участки сварки защитным слоем краски, кузбасслака или иного материала.
Затем внутреннюю полость свай заливают бетоном. Это дает стволам дополнительную жесткость и устойчивость к боковым нагрузкам пучения. Необходимо пользоваться плотными марками, начиная от М200 и выше.

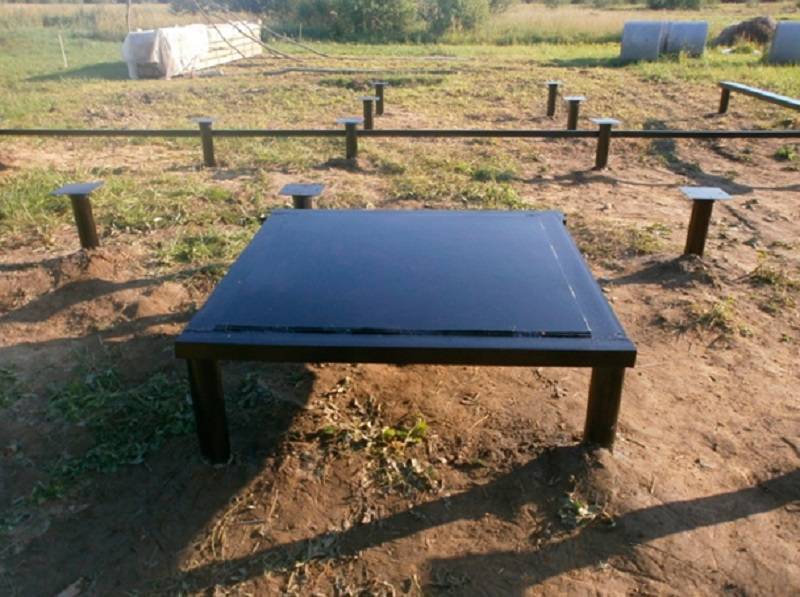

На заполненные сваи устанавливаются и фиксируются оголовки, образующие площадки для установки ростверка и промежуточных (внутренних) опор.
Ростверк
Для бани обычно используют деревянный брус сечением 150 : 200 или 200 : 200 мм. Балки укладывают на площадки оголовков, предварительно подложив на металл двойной слой рубероида. Углы соединяют вполдерева.
Тщательно проверяют равенство диагоналей, выравнивают балки по осям, после чего закрепляют их на оголовках, используя специально созданные монтажные отверстия. Деревянные балки сразу же следует покрыть гидроизоляционным материалом для защиты от влаги.
Баня на винтовых сваях: особенности, виды, преимущества и недостатки
Фундамент на сваях подразумевает собой установку столбов, утопленных в землю на глубину промерзания грунта. Подобная конструкция отлично подходит для построек небольшого веса, к примеру, бани из бруса. Но для тяжелых конструкций, например, бани из кирпича, она является непригодной.
Преимущества свайного фундамента
- возможность установки на неустойчивом грунте;
- отсутствие чувствительности к пучению грунта;
- увеличение плотности грунта. Свайный фундамент повышает надежность земли, на которой строится баня, что положительно сказывается на прочности всей конструкции в целом;
- долговечность. Подобное основание прослужит вам около века;
- отсутствие необходимости делать гидроизоляцию;
- удобство и простота подвода коммуникаций;
- возможность установки фундамента круглый год, в том числе и в зимнее время года;
- минимальная усадка. Т. к. усадка практически отсутствует, можно начать строить баню сразу после установки опор;
- обеспечение эффективной вентиляции, т. к. между полом и землей есть свободное пространство;
- возможность ремонтировать фундамент при необходимости;
- простота монтажа. Фундамент можно сделать вдвоем, не используя специальное сложное оборудование;
- высокая скорость установки. Постройка фундамента занимает мало времени – около 1-2 дней;
- экономичность. Постройка фундамента на сваях обойдется значительно дешевле, чем возведение ленточного фундамента.
Недостатки свайного фундамента
Сваи изготавливаются из металла – материала, подверженного коррозии
Чтобы избежать преждевременного разрушения основания, важно купить качественные сваи. При выборе обязательно изучайте отзывы компании, тщательно проверяйте продукцию
Еще одним недостатком является то, что для каменистого грунта обычные сваи не подойдут. В этом случае используют специальный вид свай или при монтаже применяют спецоборудование. В любом случае итоговая стоимость возведения фундамента значительно возрастает.
К недостатку можно отнести и то, что баня на винтовых сваях не имеет подвала. Если вы захотите его достроить, то нужно будет делать гидро- и теплоизоляцию, в итоге итоговая стоимость постройки увеличится.
Если вы делаете фундамент, используя металлические сваи, то обязательно перед тем, как приступать к работам, защитите опоры от воздействия грунтовых вод и окисления, для этого достаточно покрыть их специальным препаратом.
Виды свайного фундамента
По способу погружения сваи бывают:
Винтовые. Популярность этого варианта неуклонно. Он подразумевает использование металлических труб, на концах которых установлены специальные буры. Такие сваи можно монтировать без использования специального оборудования. Для установки фундамента нужно при помощи рычагов опора вкрутить сваи на нужную глубину. Винтовые сваи подойдут для использования на грунтах любой структуры.
Забивные. Сваи являются конструкцией из железобетона, дерева или металла, имеющей заостренный конец. Чтобы забить такие сваи нужно использовать промышленный молот, вибровдавливатель или погружатель.
Набивные. Для их установки применяется специальное оборудование, оно делает обжим грунта на нужную глубину, затем в полученную скважину помещают металлический каркас и заливают его бетоном.
Буронабивной. Этот вариант подразумевает подготовку отверстия в грунте буром, затем его основание увеличивают, и получается форма «пятки». В него укладывают арматурную сетку и заливают бетонным раствором.
По типу несущих нагрузок выделяют сваи следующих видов:
сваи-стойки. Они погружаются до твердых пород, полностью передавая вес постройки на грунт;
висячие сваи. Они обеспечивают хорошее сцепление с грунтом и оказывают нагрузку на почву боковыми гранями.
Если вы собираетесь делать фундамент сами, без специальной техники, то оптимальными вариантами будут винтовой фундамент и буронабивной.
Принципы монтажа винтовых свай
Для установки опор можно использовать специализированный станок, переносной мотоинструмент, или завернуть трубы вручную. Чем больше диаметр и количество винтовых свай, тем больше аргументов в пользу механизированного способа.
Для заворачивания опоры потребуется:
- Строительный отвес;
- Труба-ворот с длиной плеча не менее двух метров;
- Груз-балласт;
- Несколько десятков литров раствора глины в воде.
Каждую сваю устанавливают на грунт в месте заворачивания, нагружают балластом и выравнивают по отвесу в строго вертикальном положении. Пока один работник удерживает винтовую опору вертикально, два помощника с помощью стального рычага вворачивают трубу в грунт, подливая глинистый раствор.
После установки всех винтовых свай на фундаментном поле натягивают разметочные шнуры и обрезают оголовки труб так, чтобы линия реза всех опор находилась в одной строго горизонтальной плоскости. На обрезанные стойки наваривают опорные площадки из стальных плит или полосок металла.
Делаем каркас
Перед сборкой стен бани из профилированного бруса нужно уложить на обвязку винтовые сваи. Каркас основания нашивают из массивного дубового бруса 150-200 мм или шлифованных шпал длиной 220-250 см.
Обвязочный материал крепят на винтовых сваях с помощью анкерных болтов с поднутрением головки, чтобы спрятать гайку в толщу древесины. Каждый участок обвязки перед фиксацией на винтовых сваях проверяют строительным уровнем и при необходимости выравнивают подкладкой шайб или тонкого металла. Один из вариантов обвязки фундамента бани на винтовых сваях приведен на видео
Собираем сруб

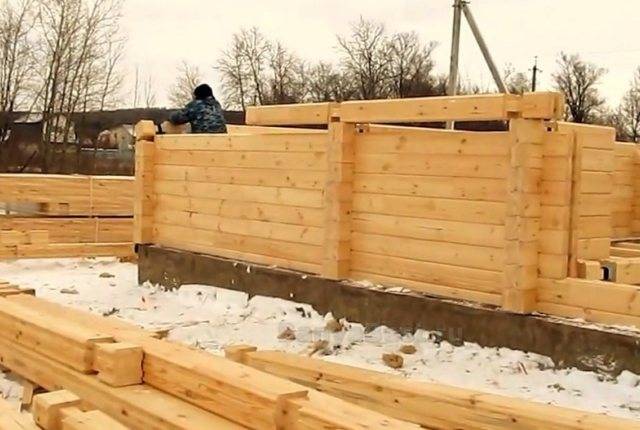

Монтаж стен бани на винтовых сваях практически не отличается от процесса укладки профилированного бруса. Первый брус монтируют на клеевой или мастичной основе, стальные венцы бани выкладываются «на сухую», с прокладкой джутом или синтетическим волокном.
Если коробку бани собирают из профилированного бруса, то оставшиеся щели между венцами конопатят льняной путанкой с добавкой столярного клея. После сборки обвязочного каркаса на винтовые сваи на брус с помощью металлических уголков и «мотыльков» укладывают лаги чернового пола. Можно использовать доску сечением 150х40 мм и даже дюймовку, так как особой нагрузки черновая основа не испытывает.
Виды и особенности
Специалисты, занимающиеся возведением объектов, выделяют 12 видов свай. Несмотря на многообразие вариантов, для возведения малоэтажных построек пригодны только 3 следующих вида:
- буронабивные;
- винтовые, из металла;
- забивные, железобетонная конструкция.
Железобетонные опоры для строительства бани используются очень редко. Все дело в том, для работы с ними необходима техника. С ее помощью конструкции будут вколочены в грунт. Использование забивных свай отличается тем, что в результате получается очень прочное основание. Буронабивные опоры легко сделать своими силами. Затраты труда большие, но вот экономия на материалах выходит существенной.
Все опоры следует установить в ключевых местах. К ним относятся те места, где происходит соединение простенков, а также под углами основания.
В этих точках необходимо поставить промежуточные опоры.
Расстояние между 2 элементами стоит выбирать с учетом типа грунта на строительной площадке, а также в зависимости от планируемых нагрузок.
Следует учесть, что расстояние между 2 опорами не должно превышать 2 м. Сваи нужно располагать по всему периметру стен, а также установить под простенками.
Внимание! Металлические винтовые сваи для бани хороши тем, что работать с ними можно вручную. Но нужно учесть, что сталь отлично проводит тепло, поэтому основание пола будет холоднее
Баня на сваях на воде
Построить баню на воде — мечта многих владельцев дачных участков. Постройку располагают таким образом, чтобы часть ее выходила в водоем, а другая находилась на берегу. Удерживать баню над водой помогают сваи, их устанавливают в каждом углу, а также под стенами и перегородками.
Конструкция не новая, такие бани делали и раньше, только в прошедшие столетия в качестве свай использовались опоры из твердых пород древесины. Лиственница была лучшим вариантом, ведь она не гниет. Поэтому баня на сваях из бруса или бревна служила несколько десятков лет.
Сегодня опоры из дерева устанавливают очень редко, хотя этот вариант строительства самый дешевый. Установка свай для такой бани не отличается от других случаев, за исключением того, что сваи должны быть забурены в дно водоёма не менее чем на 1.5-2 метра (соответственно, к этому нужно добавить глубину на данном месте, и уклон берега).
Виды для строительства фундамента под баню
Как правило, баня не представляет собой крупный объект, и это является основным условием при выборе фундаментного основания. Для забивных столбов потребуется специальная строительная техника, аренда которой обходится дорого. Кроме того, на каждой забитой железобетонной свае придется устраивать оголовок. Получается, что такой вид основания для возведения бани маго пригоден, поэтому многие отдают предпочтение винтовым и буронабивным вариантам.
Буронабивные
Этот вариант используется почти для любого небольшого объекта, к которым можно отнести и баню. Здесь имеется только одна сложность – бурение скважин.
Несущие способности буронабивного свайного столба образуются в результате работы в две плоскости – от опоры, расположенной на лежащем под ней грунтовом слое и от взаимодействия боковых поверхностей столба с соприкасающейся с ними почвой.
Отличаясь подобными особенностями, буронабивной столб может не достигать прочного грунтового слоя, находящегося на большой глубине, а исполнять свое функциональное предназначение благодаря работе боковых частей. В этом случае сваи называют «висячими» и не рекомендуют для их устройства использовать опалубочные конструкции.
Можно устраивать опалубки из стальных, асбестоцементных или пластиковых труб, применять для этого конструкции с коробчатым сечением, но в таком случае цена устройства фундаментной основы увеличится примерно в двое, потому что кроме опалубки понадобятся сваи, сохраняющие несущую способность. Бетонный раствор заливают сразу в пробуренную в грунте скважину.
Принимая во внимание тот факт, что баня не способна создавать значительную нагрузку, расчеты по установке буронабивных свайных опор не понадобятся. Но существует простая методика, использовать которую все же придется:
- диаметр скважин должен составлять двадцать – тридцать сантиметров, глубина забуривания – от двух до двух с половиной метров. Если это условие не выполняется, это означает, что свая дошла до плотного грунтового слоя, и ее можно оставлять на такой глубине;
- свайные опоры устанавливаются под углами, наружными стенами и внутренними перегородками;
- шаг установки – не более трех метров (под баню 6 х 4 м, если стена несущая внутренняя одна – 9 опор).
Если скважины указанного диаметра устроить не получается, разрешается уменьшить их диаметр до десяти сантиметров, устанавливая малые опоры треугольниками с шагом в 30 – 40 см.
Винтовые
Такие опоры подходят для любого небольшого сооружения. Их несущие способности зависят от опоры на плотный грунт.
Среди основных преимуществ выделяют:
- сохранение целостности поверхностного слоя;
- быстрота строительства фундаментной основы;
- приемлемые расходы на установку.
Свая, представляющая собой стальную трубу с лопатками, вкручивается в почвенный состав. На верхних участках труб устраиваются несущие рамки из металла (ростверок), на которые опирается сооружение. Получается, что баня словно «зависает» в воздухе. Винтовые опоры выставляются через два с половиной – три метра, в обязательном порядке – под углы и несущие стены. Диаметр сваи – от 108 мм.
Технологически процесс не вызывает сложностей, но определенные особенности имеются:
- сваю следует заглубить не менее, чем на 1.6 м, для чего придется провести исследование грунтового состава;
- в процессе ввинчивания в обязательном порядке на стенках сваи появятся потертости, что повлечет за собой коррозию металла;
- установка свай должна выполняться строго вертикально, оголовки выравниваются по единой горизонтальной линии. Это влечет за собой дополнительные мероприятия по подрезке или наращиванию установленных опор;
- так как баня на свайно-винтовом фундаменте приподнята над поверхностью земли, подачу воды и слив для бани придется тщательно утеплить;
- для большей устойчивости строители рекомендуют перед бетонированием свай выполнять их армирование;
- выполняя работы в зимний сезон, следует проводить предварительное забуривание, достигая точки промерзания почвы.
Как построить баню на винтовых сваях своими руками
Разметка участка
Для установки сваи требуется специальное приспособление, которое изготавливают самостоятельно. Элементы большого диаметра требуют значительных усилий для завинчивания и ставятся автоматизированным способом.
Строительство бани из бревна на сваях осуществляется поэтапным методом:
- разметка, планировка почвы;
- вкручивание свай, устройство обвязки;
- возведение стен;
- покрытие кровли.
Если грунт неоднородный, проект предусматривает установку элементов на различную глубину, чтобы учесть опирание острия на стабильный слой породы.
Первоначально выравнивают неровности на поверхности земли, при этом срезают 10 – 15 см плодородного слоя. Вручную с помощью лопат делают планировку строительной площадки, чтобы было удобнее размечать оси строения. На местности задают направление осевых линий бани на сваях своими руками, и по ним откладывают расстояния между винтовыми опорами.
Точки установки свай отмечают кольями длиной 60 см, которые изготавливают из отходов арматуры или выстругивают из древесины. Между ними натягивают прочный шнур в соответствии с осевыми линиями. Обязательно проверяют, чтобы углы были размечены под 90°, иначе стены не будут параллельными, и возникнут сложности с перекрытием.
Завинчивание сваи вручную
Металлический лист разрезают по углам, не доходя до середины на 50 мм, затем отгибают края внутрь и сваривают в форме стакана. Сверху внешней части приваривают монтажные проушины. Это приспособление надевают на верх сваи. В петли вставляют лом, на его концы надевают два отрезка труб длиной 2 -3 метра (рычаги).
Стойку выставляют точно по отметке, проверяют вертикальность. На ствол крепят магнитный уровень, чтобы координировать отклонение от оси во время кручения. Два человека с помощью рычагов завинчивают сваю в землю. После монтажа все стержни подрезают на одинаковый уровень и надевают наконечники для связи с ростверком.

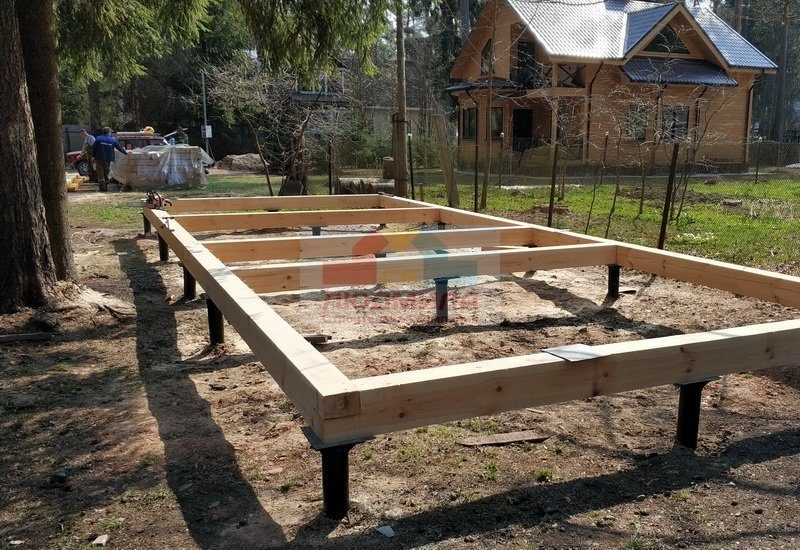

Обвязку делают из деревянных балок, которые фиксируют с помощью болтов. Регулярно проверяют горизонтальность установки уровнем. Каркас основания кладут из брусков 15 х 15 см или досок толщиной 5 см, которые ставят на ребро, пропитывают от влаги и делают утепление.
Сруб бани из бруса на винтовых сваях делают бревен или квадратных в сечении пиломатериалов. Основные стойки ставят по углам, между ними располагают добавочные вертикальные элементы. Стойки скрепляют горизонтальными прогонами. Дополнительно используют диагональные укосы, чтобы увеличить устойчивость каркаса.
По верху делают обвязку брусом 15 х 15 см, который выполняет роль мауэрлата в конструкции кровли. На него опирают стропила. По стропилам делают обрешетку рейкой 5 х 5 см для нашивки шифера, профнастила. Баня не должна терять тепло, поэтому стены утепляют снаружи, а кровлю по потолку и балкам перекрытия. Обязательно применяют изоляцию от пара, чтобы влажный воздух не разрушал части стен и крыши.
Как сделать слив в бане на винтовых сваях
Рассмотрим сегодня, как может функционировать слив в бане на винтовых сваях, когда сам банный сруб «подвешен» над поверхностью грунта.
Сделать слив в бане на винтовых сваях непросто, по сравнению с другими типами фундаментов, такими как МЗФЛ или УШП. Почему? Потому что при обычном варианте фундамента нижний венец сруба связан с основанием. Это позволяет использовать как сливную плоскость проливного пола для удаления сточных вод, так и нормальную канализационную систему с трапами и фановыми трубами, по которым вода отправляется в яму или септик.
В случае же, когда использован свайный вариант, остается пустое пространство между нижним венцом / ростверком и поверхностью грунта.
Особенности банного фундамента на винтовых сваях
Итак, у нас есть баня на винтовых сваях — как сделать слив сточных вод из моечного отделения и банного санузла?
При этом, как сделать слив в бане на сваях таким образом, чтобы канализационная конструкция не вредила дизайну всего банного комплекса?
Для начала рассмотрим особенности винтового фундамента, которые могут нам помочь или помешать в ходе выполнения работ. Для этого пройдем по шагам, от самого начала работ на участке до полной установки банного сруба на указанный тип основания.
А. Начинаем разметку участка под размещение банного комплекса. Баня может представлять собой как небольшой сруб 3 на 3 метра, так и реально большое строение, включающее в себя не только парилку и моечное отделение, но также комнату отдыха, веранду, жилые гостевые помещения, помещение топочной и дровяник.
Б. Пятно застройки для возведения бани выбирается исходя из всех указанных выше будущих помещений, которые бы мы хотели видеть в своем рекреационном здании.
В. Производится разметка точек установки винтовых свай. Для начала производится пробное бурение с целью установить состав грунта и возможные препятствия при использовании указанного типа основания. При этом препятствием могут оказаться не только скальные обломки или плотные слои грунта, но также плывуны или очень слабые почвы типа торфяных.
Г. Производится бурение и установка винтовых свай. Количество и диаметр свай подбираются исходя из общего веса конструкции банного комплекса. Как известно, фундамент должен с запасом держать вес всего сооружения.

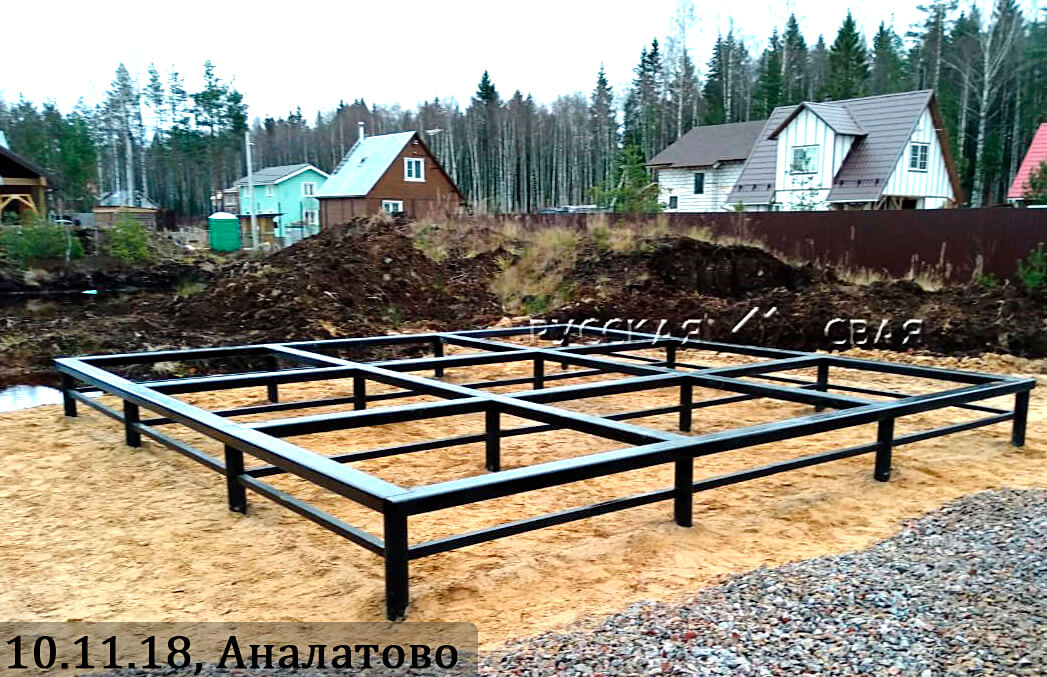

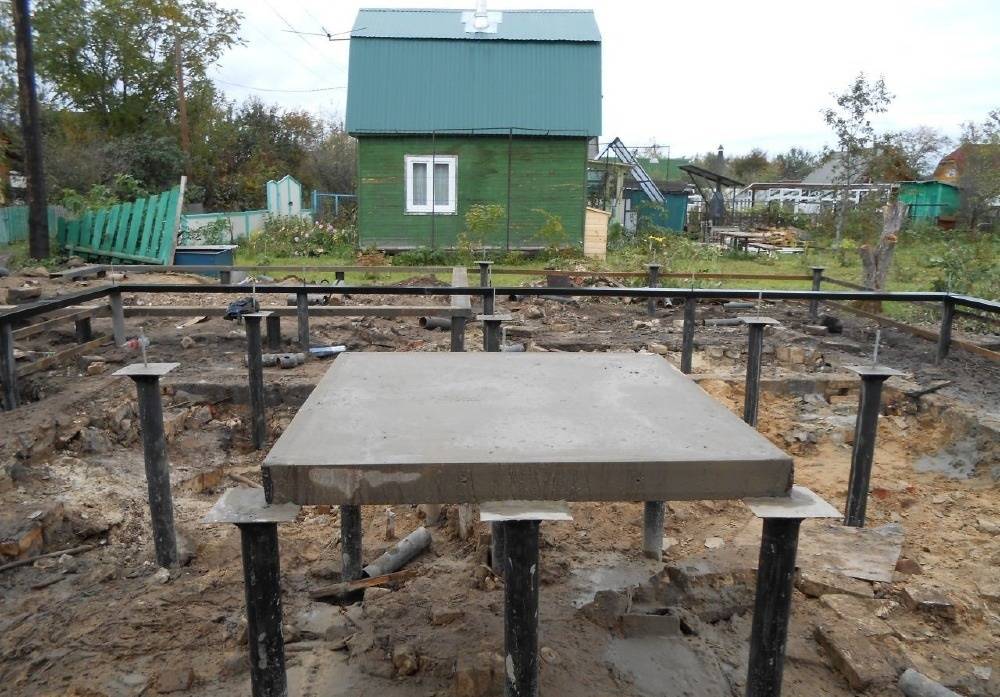

Д. На установленные винтовые сваи монтируется стальной ростверк, который в дальнейшем может быть дополнен бетонным или деревянным ростверком.
Для изготовления бетонного ростверка по верху свай монтируется опалубка, а арматура связывается со стальной частью верхней обвязки свай. После заливки и набора прочности получаем стабильное и прочное основание под нижний венец банного сруба.
Е. Производится покраска надземной части винтового фундамента, а также горизонтальная гидроизоляция ростверка.
Варианты слива в бане на свайном фундаменте
В случае использования винтового фундамента, лучше всего не делать слив под баню, а вынести его за пределы пятна застройки.
Самым правильным вариантом будет использования канализационного трубопровода и отвод банных сточных вод в яму или септик рядом с баней, или в общедомовой септик.
В этом случае можно использовать для сбора сточной воды как проливной пол со сливной плоскостью, так и бетонные полы с трапами. Далее по трубам вода может быть удалена за пределы банного цоколя.
Как видим, перед тем, как делать слив в бане, стоит подумать, как лучше реализовать проект банной канализации.
Как сделать слив под баней, когда в ней всего одно помещение, в котором совмещены и парная, и моечное отделение? Сделать это можно при помощи проливного пола в парной, когда под ним монтируется корыто из оцинкованного железа, которое и производит сбор воды. Далее вода отправляется через трап в корыте наружу, в выгребную яму или септик.
Как делать слив в бане на сваях, когда нужно совместить канализацию из моечного отделения и из санузла? Вам потребуется всего лишь связать эти два слива, причем слив из туалета должен быть оборудован после слива из моечного отделения. В таком варианте вода из моечного отделения будет не только толкать впереди себя отходы из санузла, но и будет чистить фановую трубу на всем протяжении.
Варианты дизайна цокольного пространства
Как вы понимаете, при использовании винтовых свай, как такового цоколя под баней нет, а есть так называемое цокольное пространство. Это расстояние от ростверка / чернового пола до поверхности грунта.
Как оформить это пространство, чтобы общий дизайн банного комплекса выглядел привлекательным?
Проще всего зашить цокольное пространство любым листовым цокольным декоративным материалом. Это могут быть все доступные варианты цокольного сайдинга, профилированный лист, металлосайдинг.
