Мелкозаглубленный ленточный фундамент

Советы по устройству мелкозаглубленного ленточного фундамента

И еще несколько советов:

• при строительстве дома его нужно планировать таким образом, чтобы готовый фундамент не простаивал зимой без нагрузки. Если же Вы все-таки столкнулись с такой ситуацией, фундамент нужно утеплить, сделав для него покрытие из опилок, соломы, керамзита, шлака или другого теплоизоляционного материала. Достаточно толстый сплошной слой снега тоже может играть роль теплоизолятора, не позволяющего грунту промерзнуть;
• гидроизоляционный слой боковых поверхностей конструкции фундамента должен наносится равномерно в два слоя. Первый слой должен быть тонким и плотно прилегать к поверхности, второй – толще;
• нельзя начинать строительство фундамента в зимний период, когда грунт промерзает. В виде исключения можно обустраивать фундамент на непучинистых грунтах с низким уровнем залегания подземных вод при условии оттаивания верхнего промерзшего слоя и заполнения пазух песком или другим непучинистым материалом.

Как видно, мелкозаглубленный ленточный фундамент – реальная альтернатива надежного и дорогостоящего заглубленного фундамента. При правильном его возведении он может воспринимать значительные нагрузки и использоваться практически на всех грунтах, кроме чрезмерно пучинистых.

Расчёт сечения и конфигурации

Поскольку МЗЛФ действует как балка, а не ребро жёсткости, обычно сечение ленты по форме близко к прямоугольнику или трапеции. Ленту в форме тавра или более изощренных сечений почти никогда не отливают из-за того, что экономия материала выглядит слишком незначительной в сравнении с монтажом более сложной опалубки.

Расчёт МЗЛФ ведут по двум направлениям: достаточной несущей способности грунта в плоскости залегания и собственной конструкционной прочности, которая позволит ленте сохранить жёсткость при полной расчётной нагрузке от стен, кровли, снега и т.д.

Ширина верхней части фундамента определяется максимально возможной толщиной стены с учётом слоя внутренней и фасадной отделки. При устройстве полов по лагам может потребоваться формирование выступа или расширение фундамента порядка 50 мм.

Ширина ленты в плоскости залегания определяется целиком по требуемой несущей способности. Достаточно разделить общую массу здания и вычислить нагрузку, приходящуюся в среднем на каждый метр периметра ленты, а затем вычислить достаточную площадь сечения опоры в соответствии с характеристиками грунта. Для создания достаточно высокого коэффициента надёжности толщина несжимаемой подсыпки в расчёт не берётся.

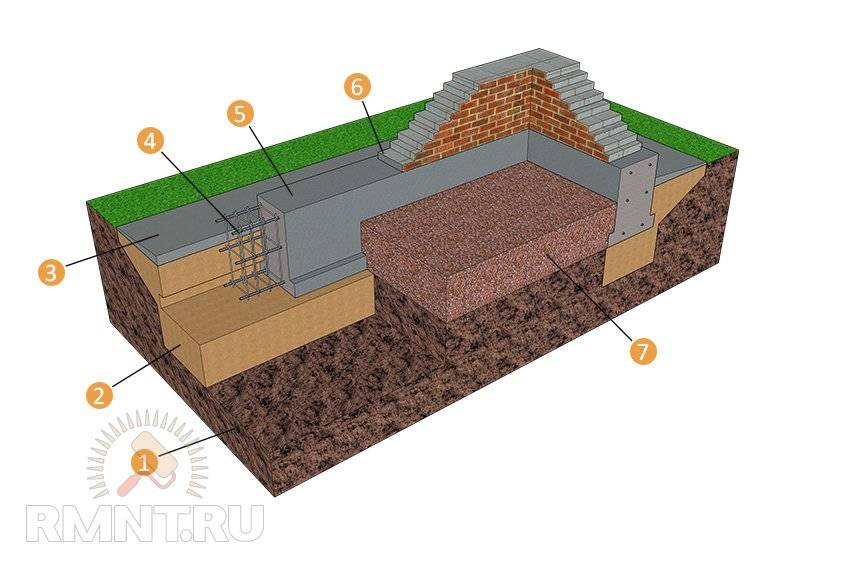

Схема мелкозаглубленного ленточного фундамента: 1 — материнский грунт; 2 — подсыпка гравием или гравийно-песчаной смесью; 3 — отмостка; 4 — армирование фундамента; 5 — мелкозаглубленный ленточный фундамент с широкой подошвой для равномерного распределения нагрузки; 6 — стена; 7 — гравийная подсыпка внутренней площади фундамента дома

Высота ленты определяется как составляющая её подземной и надземной частей. С надземной частью все просто — она должна быть не меньше 80 мм и не более четырёх значений ширины верхней грани ленты. В свою очередь высота подземной части может определяться с учётом нескольких факторов:

• фундамент не должен залегать на границе разнородных грунтов;
• минимальное заглубление фундамента составляет 35–40 см, но, в зависимости от интенсивности пучения и глубины промерзания высота подземной части может увеличиваться на дополнительные 60–80%;
• для сохранения требуемых прочностных характеристик ЖБИ отношение ширины к высоте должно быть не меньше, чем 3:5.

Устройство фундамента мелкозаглубленного типа

Самым первым шагом должно стать обучение. Без определенных знаний просто нереально начать строительство и закладку мелкозаглубленного ленточного фундамента своими руками.

1. Траншея,
2. Арматура,
3. Песчаная подушка,
4. Создание отмостков,
5. Монтаж гидроизоляции,
6. Армирование,
7. Заливка.

Согласно расчетам, выкапывается траншея. В большинстве случаев ее глубина составляет 0.5…0.7 м. После этого подготавливается песчаная подушка. Ее обязательно хорошо утрамбовать и залить водою. После этого для создания мелкозаглубленного ленточного фундамента ставятся отмостки. Особого опыта в этом не требуется.

Теперь переходим к гидроизоляции. Это важный этап, в котором следует определить варианты материалов и их долговечность. Часто строители предлагают использовать обычную полиэтиленовую пленку. Ее выкладывают по стенам и дну траншеи в несколько слоев. В качестве замены можно использовать пергамин или толь. Допускается применение рубероида.

Помните, гидроизоляция амортизирующей подушки обязательна. Это позволяет избежать заиливания песка и, соответственно, дальнейшего его превращения в пучинистый грунт.

Этап армирования достаточно сложный. Казалось бы, мелкозаглубленный ленточный фундамент своими руками практически готов. Достаточно залить в готовую траншею бетон и дождаться его застывания. Однако до этого еще далеко. Нам предстоит заняться укреплением фундамента и значительным увеличением сопротивления деформации. Для этого прут должен иметь диаметр 10…16 мм.

Считается, что сваривать армированный каркас не стоит. Поэтому мы рекомендуем использовать вязальную проволоку. Когда армирование завершается, можно приступать к бетонированию. Мы уже говорили о том, какая марка бетона для ленточного фундамента необходима. Поэтому готовим раствор.

Раствор состоит из цемента и песка в пропорциях 1:3. Мы рекомендуем заказывать бетономешалку. Это позволит упростить данный этап работ. Однако если такой возможности нет, то при заливке слоев не забывайте простукивать стенки опалубки. Одновременно с этим следует распределять готовый раствор по всей площади траншеи.

Что ж, остается дождаться затвердевания бетона. Для этого потребуется несколько дней. Мы рекомендуем в этот период периодически проливать водой раствор и накрывать его пленкой.

Мелкозаглубленный ленточный фундамент: сфера применения, плюсы и минусы

Несущая способность МЗЛФ, в сравнении с основаниями другого типа, оценивается как средняя и во многом зависит от типа грунта на участке. Мелкозаглубленный фундамент подходит для строительства дачных домиков, строений из бруса, каркасных домов, а также для хозпостроек, бани, сарая и пр. Для кирпичных домов, больших коттеджей из пенобетона и газоблоков мелкозаглубленное основание не подходит. Для таких строений отличным вариантом будет комбинированный фундамент на сваях, например свайно-ленточный мелкозаглубленного типа на буронабивных опорах.

Фундамент такого типа желательно возводить на слабопучинистых и непучинистых грунтах. Идеальный вариант — песчаные и супесчаные грунты с низким содержанием влаги. Уровень грунтовых вод должен быть ниже глубины заложения минимум на 0,5 м. На глинах строительство МЗЛФ сопровождается трудностями, т.к. большинство глинистых грунтов относятся к средне- и высокопучинистым грунтам. Особенности возведения основания с небольшой глубиной заложения на пучинистых грунтах рассмотрим ниже.

К достоинствам этого типа оснований относят

• экономичность, расход бетона на 30% ниже, чем при возведении обычного заглубленного ленточного фундамента или основания с монолитной плитой перекрытия;
• простота постройки, можно соорудить своими руками без привлечения рабочих и спецтехники;
• небольшой объем земляных работ — роется узкая траншея глубиной не более 0,7 м;
• маленькая площадь соприкосновения конструкции с грунтом.

Среди недостатков МЗЛФ отмечают

• заливка ведется при устойчивых температурах выше +10 С;
• ограниченность применения ввиду небольшой несущей способности
• возведение возможно только на ровной поверхности с уклоном не более 5 градусов;
• отсутствие подвального помещения в доме.

Если вы планируете возвести МЗЛФ-основание и «заморозить» стройку, то учтите что оставлять основание без нагрузки на зиму нельзя! При промерзании грунт вытолкнет монолитную ленту, что приведет к нарушению ее целостности.

Дом из какого материала Вам нравится больше всего?
Дом из бруса 22.09%

Дом из кирпича 16.99%

Бревенчатый дом 12.54%

Дом из газобетонных блоков 23.52%

Дом по канадской технологии 9.98%

Дом из оцилиндрованного бревна 3.09%

Монолитный дом 3.89%

Дом из пеноблоков 4.48%

Дом из сип-панелей 3.42%
Проголосовало: 4268

Земляные работы или как правильно подготовить основание

После того, как контур отбит, убирают нитку, забитые колышки и присыпают к земляным работам. Будете делать это вручную или используя спецтехнику – на ваше усмотрение. Главное выкопать нужную глубину заложения основания. Идеальный вариант, это выкопать до глины, так как на глинистой почве можно добиться максимальной прочности основания. Обычно копают траншею, глубина которой достигает 70 см, где 20-30 см засыпают песком. В случае, если у вас пучинистый грунт, то толщина подушки должна быть не меньше 50 см, где 30 см приходится на песок, а 20 на щебень, пролитый битумом. По снипам в разрезе должен получиться своего рода «пирог», используемый в качестве предварительно подготовленного основания под заливку. Не забываем укладывать геотекстиль. Помните, что минимальная глубина мелкозаглубленного фундамента, согласно СНИП, для непучинистых грунтов составляет 50 см.

Отработанный грунт обычно сортируют, где чернозем в дальнейшем используют в качестве плодородного слоя на насыпных клумбах, а все что осталось, закидывают в мелкозаглубленный цоколь будущего дома, поскольку для дальнейшего обустройства стяжки пола основание все равно придется выравнивать.

Особенности монтажа мелкозаглубленного ленточного фундамента

Если вы не знаете, как правильно залить качественный ленточный фундамент, то данный сайт вам поможет определить основные этапы работ. Поэтому не стоит удивляться, если наш совет вам покажется странным – изучайте информацию и реализуйте на практике.

Итак, мы говорим о том, что самым оптимальным вариантом создания основы дома является заливка монолитного основания. При этом возможны 2 разновидности фундамента:

1. Использование бетонных блоков;
2. Выполнение фундамента из кирпича.

Произведя онлайн расчет, вы узнаете, что марка бетона для ленточного фундамента должна быть не ниже 200. В работе так же потребуется арматура D12…D16.

Виды мелкозаглубленного ленточного фундамента (мелкого заложения)

В зависимости от вида МЗЛФ будет отличатся технология его
устройства. Поэтому, следует коротко ознакомится с главными из них:

Ленточный блочный мелкозаглубленный фундамент

Блоки покупаются в готовом виде, или изготавливаются
отдельно, а на стройплощадке только собираются. В качестве крепежного материала
используется раствор цемента.

Ленточный блочный мелкозаглубленный фундамент – схема

Каждый из них имеет свои достоинства и недостатки. Но, в
целом, срок эксплуатации второго в три раза меньше, нежели первого. Поэтому, в
этой статье мы остановимся подробно на таком виде, как монолитный МЗЛФ.

Как реализовать своими руками мелкозаглубленный монолитный ленточный фундамент: основные процессы

Подготовительный этап включает очистку предполагаемого места под застройку от мусора и выравнивание площадки. Если на участке находятся деревья, то их нужно не просто спилить, но и выкорчевать пни. На близлежащую территорию доставляют необходимый материал и оборудование. Последующие фазы обустройства МЗЛФ выполняются в последовательности, указанной ниже.

Разметка

Следует учитывать, что основание должно быть шире возводимых стен на 20 см. Для разметки используют шнур, колышки и рулетку. Процедура выполняется по пунктам:

• Сделать замеры по периметру и установить угловые маяки.
• Проверить диагонали и при необходимости скорректировать положение маяков.
• Выполнить отмостку на расстоянии 1 м от маяков.
• Закрепить шнур, обозначающий границы основания.

Проведение земляных работ

Копка своими руками траншеи для мелкозаглубленного ленточного фундамента начинается со снятия плодородного слоя земли, который в последующем может быть использован на грядках в огороде. Копать начинают с самой низкой точки, постоянно контролируя ровность дна. Наличие резких перепадов недопустимо, поскольку нагрузка от постройки будет распределена неравномерно. Оптимальная глубина рва – 60 см.

В процессе земляных работ нужно следить за вертикальностью стен траншеи. На дно готового рва стелется геотекстиль. Обычно выбирают такую ширину рулона, чтобы края текстиля можно было зафиксировать на краю траншеи. Подобным же образом поступают при возведении фундамента для забора с кирпичными столбами или стенами.

Организация подушки и опалубки

На дно рва помещается крупный речной песок, дополнительно возможно применение мелкого щебня, но при условии их послойного размещения. Песок также рекомендуется укладывать слоями, каждый из них тщательно трамбуется и поливается водой. В основном толщина подушки составляет 25-30 см, но в отдельных случаях цифры могут быть увеличены до 50 см. что учитывается при расчете земляных работ. По причине пористости подушки мастера советуют отделять ее от бетона гидроизоляционной пленкой.

Опалубка обустраивается таким образом, чтобы ее верхний край находился на 20-30 см над уровнем земли

Важно установить доски без перепадов и щелей, это позволит избежать дополнительных работ по выравниванию плоскости основания под облицовку. Подпорки крепятся вертикально с шагом 50-60 см, эти элементы исключают перекос опалубки под весом бетона

Армирование

Для сборки каркаса подготавливается необходимое количество арматуры, оптимальное сечение прутьев – 8-14 мм. Вариант со сваркой крайне нежелателен, потому что в местах соединения образуется коррозия, разрушающая арматуру. Поэтому предпочтительнее вязка проволокой.

Грамотное армирование подразумевает заливку стартового слоя бетона. Его процентное содержание от общей высоты МЗЛФ должно составлять не менее 30%. Этот этап предназначен для выравнивания поверхности перед укладкой армирующего каркаса. Кроме этого, бетон защищает арматуру от влаги.

Бетонирование основания

Не секрет, что для этой операции желательно использовать бетонный раствор высокой марки. Многих застройщиков интересует цена, которую нужно заплатить за материалы  для мелкозаглубленного ленточного фундамента . Опыт показывает, что в большинстве случаев оптимальным выбором будет бетон М300, представляющий собой шикарный компромисс между качеством и стоимостью.

Если раствор планируется делать самостоятельно, то неплохо обзавестись бетономешалкой. Кроме этого предстоит произвести расчет количества цемента и других компонентов.

Технология требует, чтобы последующий слой заливался до того, как застынет предыдущий. Заливать участки опалубки по очереди нельзя, даже если использовать перемычки – шовные участки будут иметь низкую прочность. После заливки бетон желательно присыпать сухим цементом, используя для этого сито. Максимальная прочность фундамента наступает через 28-30 дней.

Заливка бетоном: контролируем процесс и принимаем участие

Наконец, можно приступить к основной части. Перед заливкой нужно выполнить расчет мелкозаглубленного ленточного фундамента (а именно кубатуру бетона), выбрать марку и тип наполнителя. Чтобы посчитать кубатуру достаточно найти объем выкопанного котлована.

Марка бетона должна быть не ниже М200. М300 — самый идеальный вариант, но дороговат. В качестве наполнителя бетона выбирают гранит, как более легкий, мелкозернистый и наименее радиоактивный. Поставщики предлагают кварцит, который дешевле на 15-20 процентов с куба. Но, есть мнение, что он окисляется и разрушается со временем, поскольку содержит в себе железняк.

Идеально, если подъезд к вашему дому обеспечен со всех сторон. В таком случае следует заливать по углам дома, а остальное разравнивать лопатой. Следует постараться разровнять верхнее основание бетона максимально близко к отбитому уровню опалубки. Если есть глубинный вибратор под рукой, отлично! В таком случае пройдитесь прибором по всему контуру. Если прибора нет, можно взять лом и протыкать фундамент пока он еще не застыл. Это поможет исключить воздух и повысит прочность.

Ширина монолитной ленты

Чтобы не делать сложных расчетов, ширину подошвы рекомендуем брать, исходя из таблицы:

Материалы стен и перекрытий	Число этажей	Ширина подошвы МЗЛФ, м
Стены из облегченной кирпичной кладки или газобетона с железобетонными перекрытиями	1	0,6
2	0,8
3	1,2
Деревянные каркасные стены с деревянными перекрытиями	1	0,4
2	0,4
3	0,6
Бревенчатые стены с деревянными перекрытиями	1	0,3
2	0,4
3	0,6
Стены из бруса с деревянными перекрытиями	1	0,2
2	0,3
3	0,4

Высота над уровнем земли

Чем выше монолитная лента возвышается над уровнем земли, тем лучше полы дома будут защищены от сырости и холода. Однако высота фундамента для сохранения устойчивости и несущей способности должна коррелировать с его шириной. Оптимальный вариант: высота ленты над нулевой отметкой равна ее ширине.

Пример: Глубина заложения составляет 50 см. Ширина монолитной ленты по таблице — 30 см. Значит, высота над уровнем земли будет составлять 30 см, а высота всей монолитной ленты 80 см. Высота наземной части МЗЛФ не должна быть ниже уровня снега. Значение высоты снега зависит от региона (его можно узнать в Сети). Для регионов средней полосы это значение не превышает 8-10 см.

Как защитить мелкозаглубленный фундамент от деформации?

Не нужно надеяться, что при использовании песчаной подушки и армирования Ваш фундамент не будет деформироваться вообще. Нагрузки при промерзании грунта все равно будут иметь место, хотя и значительно уменьшенные. Это нужно учитывать, и при изготовлении фундамента предусмотреть возможность его изгибов без нарушения целостности. Как этого добиться? Обычно для этого используется достаточно высокая армированная лента по периметру фундамента. Также эффективным способом является армирование стен постройки. При этом оно может представлять собой кладочную сетку в слое кладочного раствора или же арматурный пояс. Последний обычно укладывается на уровне верхних отметок дверных и оконных проемов. Арматурный пояс – достаточно эффективный прием защиты дома при деформации фундамента. Например, при использовании фундаментной ленты толщиной 0,3 м и арматурного пояса жесткость конструкции будет выше в 10 раз, чем при использовании одной только ленты толщиной 1 м.

Бывают случаи, когда при строительстве дома еще до полного его окончания стены домов покрываются трещинами. Это верный признак того, что при этом не использовался армированный пояс, а грунт оказался пучинистым, и фундамент не выдержал нагрузки. Что делать в таких случаях? Для начала нужно, чтобы стены дома вернулись в первоначальное положение. Для этого под тем местом, где обнаружились трещины, выбирается слой песка под фундаментом на расстоянии 1 м по обе стороны. Если трещина большая, это расстояние можно увеличить. После этого устанавливается арматурный пояс, который не даст стенам повторно разойтись.

При использовании арматурного пояса нужно учитывать материал кладки стен. Если это кирпич, особых трудностей возникать не должно. Если же дом строится из пенобетона, нужно помнить, что сцепление между пенобетоном и бетоном в обычных условиях довольно слабое, чего недостаточно для полноценной работы арматурного пояса. Чтобы улучшить сцепление между кладкой и поясом можно сделать цилиндрические полости на поверхности пенобетонных блоков, которая будет контактировать с бетоном. Полости имеют диаметр 5 см, глубину до 4 см, расстояние между ними 15 см. Располагаются они в шахматном порядке, а сделать их можно, используя дрель с насадкой для проделывания отверстий при работе с древесиной.

Подготавливаем грунт для заливки мелкозаглубленного ленточного фундамента

Многие считают, что строительство начинается с разметки… Я с этим не согласен и считаю, что строительство должно начинаться с очистки участка. Почистив хотя бы часть участка, где будет построен будущий дом, вы значительно облегчите себе этап разметки, особенно, если размечать будете с помощью обычной рулетки.

Только после того, как вы удалите всю растительность, надо приступать к разметке будущего строения. К разметке необходимо отнестись серьезно. Если вы разметите участок под постройку мелкозаглубленного ленточного фундамента с максимальной точностью, то в будущем это вам учтется и упростит некоторые задачи.

После того как все колышки забиты, а шнуры натянуты следует выкопать траншею, шириной равной ширине ленты мелкозаглубленного ленточного фундамента и глубиной около 70см.

Выкопать траншею можно тремя способами:

• своими руками, если есть возможность и желание (трудоемко, но очень точно и ровно)
• с помощью какой-либо техники, экскаватором например (легко, но не очень точно)
• нанять студентов, либо жителей средней Азии, строящих дом по соседству (нужен контроль)

Мелкозаглубленный ленточный фундамент своими руками

Для начала на площадке выкапывается траншея, глубина которой составляет 0,5-0,7 м. На боковые откосы крепится гидроизоляционный материал, в качестве которого можно использовать полиэтилен, толь или пергамин. Гидроизоляция в последствии будет защищать песчаную подушку от заиливания и пучения. Далее траншея засыпается крупным песком, который формирует песчаную подушку. Песок засыпается, выравнивается и трамбуется слоями в 0,2-0,3 м, на него сверху укладывается еще один слой гидроизоляции и монтируется опалубка.

Для изготовления опалубки можно использовать обыкновенные деревянные доски, главное, чтобы они были достаточно прочными. Перед заливкой бетона на дно траншеи укладывается арматура (4 прутка диаметром 12 мм). Прутья между собой не свариваются. На них заливается бетон и, пока он не застыл полностью, сверху на него укладывается верхняя арматура. После высыхания бетона фундамент готов.

Что понадобится

Сразу было решено, что ввиду ограниченности бюджета максимум работ будем выполнять сами. Большинство инструмента у нас уже было, часть позаимствовали у роственников и на бывшей работе мужа. Материалы закупали из максимальной экономии, например, доски взяли толщиной не 50мм, а 25мм, арматуру самую тонкую – 10мм. Боялись, что бетон выдавит при заливке, но тщательно сделанная опалубка не позволила.

Понадобятся:

• Для разметки: рулетка, строительная нить, куски арматуры для расстановки по углам и небольшая кувалда (подойдет и молоток), уровень длиной около 1м.
• Для рытья траншеи: штыковая и совковая лопата, тачка.
• Для сооружения опалубки: доски 25х150х6м (можно и толщиной 50), брусок 30х40 для укосин (можно б/у, например, от забора, так как бруска понадобится очень много), гвозди 90мм, саморезы по дереву и биты, для продухов асбестоцементные столбики б/у, разрезанные болгаркой по ширине фундамента, шуруповёрт и лобзик.
• Для подушки: щебень, песок, вёдра с хорошим ручками, для трамбовки мы обошлись обыкновенной тяпкой.

А также арматура 10мм, вязальная проволока, плёнка на всю площадь фундамента, чтобы закрывать от дождя, если стройка опалубки придётся на ненастную погоду, скотч, рубероид (лучше армированный), галоши с дощечкой для трамбовки глиняной отмостки. Ну, и, конечно, бетон маркой не менее М200 (а точнее В15П3 М200, если заливка летняя) и тонна железных нервов и оптимизма.

Недостатки

В данном случае следует уделить больше внимания устройству отмостки вокруг здания

Из недостатков можно назвать только один: недостаточную прочность для построек на пучинистых грунтах. Как уже отмечалось выше, чтобы решить эту проблему, следует уделить больше внимания устройству отмостки вокруг здания. При необходимости можно провести дренажную систему под основанием фундамента, то есть проложить перед началом работ трубы с большим сечением и засыпать их песчано-щебневой смесью.

Еще один важный момент! Укладка мелкозаглубленного фундамента должна проводиться только на прогретом грунте и не требует усадки. Более того, здание на таком основании нужно возводить в течение короткого срока времени, не более 3-5 месяцев.

Теперь вы все знаете о том, как правильно происходит процесс заложения основы под небольшие строения, и можете приступать к работе!

Где использовать

Мелкозаглубленный ленточный фундамент пригоден для установки домов с площадью до 100 м2 и высотой не более, чем в 2 этажа

Мелкозаглубленный ленточный фундамент пригоден для установки:

• Домов с площадью до 100 м2 и высотой не более, чем в 2 этажа;
• Срубов бань;
• Хозяйственных и декоративных построек.

Такой тип заложения основы дома особенно интересен в случаях, когда речь идет о строительстве в местности с пучинистыми грунтами.

Пучинистыми принято называть глинистые или песочные влажные грунты, почва которых напитывается водой. При замерзании вода превращается в лед. Когда происходит процесс таяния, вода расширяется и начинает сминать все, что встречается у нее на пути. Раньше боролись с пучинистыми грунтами, зарывая конструкцию ниже глубины промерзания земли, а это примерно 1-2 метра в зависимости от местности, например в Сибири такая глубина уходит в землю более чем на 2 метра, в Подмосковье – на 1,5 м.

Область применения мелкозаглубленного фундамента

Практика показывает, что на ленточном мелкозаглубленном фундаменте может разместиться нетяжелое здание. Поэтому не зарывайте фундаменты вглубь, если вы собираетесь возводить одноэтажный дом, гараж, баню, беседку, не используя в качестве перекрытий ЖБИ-плиты.

Разбирая разницу между, «мелкозаглубленный или глубокозаглубленный фундамент», знайте, что заглубленный фундамент копается на глубину промерзания грунта, которая для ЦФО регламентирована значением 1,2 м (примерно). Что касается небольшого заглубления, то здесь величина бетонного основания обычно не превышает 50 см.

Технология строительства

Для возведения мелкозаглубленного ленточного фундамента достаточно выкопать траншеи глубиной полметра и шириной 600-800 мм (мы намеренно опускаем этап проведения разметки участка – о нем вы можете прочитать в одной из предыдущих статей). После этого необходимо сделать плотную песчаную подушку (толщина слоя 200-400 мм), на которой будет покоиться ленточный фундамент. Песок смачивают водой и трамбуют подручными средствами. Чем качественнее осуществляется данная операция, тем меньше риск просадки фундамента до момента затвердевания бетонного раствора. Песок позволяет не только заменить часть вспучиваемого грунта, тем самым сократив его воздействие на ростверк, но и играет роль распределительного слоя: даже при условии его насыщения водой и последующем замерзании в холодную пору года, он вспучивается по всему периметру ленты, равномерно распределяя нагрузку по всей площади подошвы.

На следующем этапе приступают к изготовлению и монтажу опалубки (как и многие другие этапы, монтаж опалубки характерен для возведения всех монолитных фундаментов, в том числе и для свайного фундамента с ростверком из монолитного железобетона). Проще и дешевле всего изготовить опалубку из оструганных с одной стороны досок, которые легко сбиваются в щиты нужных размеров. Для их установки используют распорки и опорные колья, которые вбиваются по периметру траншеи. При этом тщательно выверяют правильность горизонтального и вертикального положения каждого щита. Внутренние части опалубки гидроизолируются толем или другим материалом.

Далее осуществляют армирование. Для этого используют стальные арматурные прутья диаметром 14-16 мм (укладываются вдоль ленты), которые связывают в каркас гладкими прутами с сечением 8-10 мм (служат для формирования скелета) специальной проволокой

На этом этапе очень важно выдержать расстояние от продольных прутьев до будущей поверхности мелкозаглубленного ленточного фундамента. Как правило, его принимают равным 50 мм – этого вполне достаточно для обеспечения защиты металла от коррозии (толщина защитного слоя арматуры принимается не меньше диаметра рабочей арматуры)

Когда каркас создан, можно приступать к заливке опалубки бетоном

На данном этапе важно избежать образования в растворе воздушных пустот, поэтому каждые 200 мм слоя раствора необходимо тщательно уплотнять. Через три дня после заливки опалубку можно снимать, а боковые и верхнюю часть фундамента гидроизолировать мастикой или рубероидом

Пазухи при этом засыпаются песком и с внешней стороны защищаются отмосткой.

Армирование и анкеровка

Для МЗЛФ общее содержание стальной арматуры без предварительного напряжения устанавливается не меньше 0,1%, более реальный показатель в 0,17–0,2% обеспечит должное армирование без избыточной прочности, но с существенным запасом надёжности.

Минимальное значение защитного слоя для подземной части фундамента составляет 60 мм, максимальное — не более половины ширины ленты. Рабочая арматура выполняется стержнями с периодическим профилем такого диаметра, чтобы общее сечение арматуры можно было разделить на 4 стержня для верхней и нижней линии армирования.

Если в МЗЛФ расстояние между линиями армирования по вертикали превышает 450 мм, добавляют ещё один ряд со стержнями, толщина которых составляет не менее 60% от толщины основных линий.

Конструктивная арматура выполняется хомутами или проволокой для вязки с шагом в 2–2,5 значения средней ширины фундамента. Диаметр прутьев, используемых для изготовления конструктивной арматуры, не должен быть меньше 50% диаметра рабочей арматуры.

Помимо этого армирование МЗЛФ сопровождается рядом анкеровок. На поворотах и Т-образных примыканиях ленты каждый ряд арматуры в пересекающихся направлениях должен связываться гнутыми закладными того же сечения, перехлёст которых с основным армированием определяется как 25 номинальных диаметров арматуры. Может требоваться анкеровка закладными шпильками для связи с основанием каркаса или кладки стен.

Расчёт стоимости материалов

Сколько понадобится стройматериалов можно посчитать в любом калькуляторе расчёта фундамента, например, здесь http://мегалит33.рф/calculators/lenta2/index.php . Однако уже перед этим расчётом надо знать все основные параметры дома вплоть до градуса уклона крыши. Базовые коэффициенты в калькулятор уже введены. Узнайте из объявлений из газет актуальные цены на песок, щебень, бетон, пиломатериал, арматуру и проволоку. Подумайте, располагаете ли вы достаточным количеством времени и сил и сможете ли вы сами сделать земляные работы (или сколько примерно они обойдутся), и калькулятор выдаст вам примерную стоимость МЗЛФ.

Далее прикиньте, какого инструмента у вас нет, надо ли покупать его специально, или есть возможность взять напрокат, и можете начинать стройку МЗФЛ.

Армирование мелкозаглубленного монолитного фундамента для дома

Технология возведения

Сначала снимают слой плодородной почвы. Затем намечают очертания будущего строения при помощи колышков и натянутой между ними веревки. Разметка должна соответствовать проекту, поэтому лучше лишний раз все перепроверить. Далее по разметке делают траншею глубиной 70 см. Работы проводят так:

• начинают копать с самого низкого угла;
• плоскость по горизонтали выравнивают по низкому углу;
• стены формируют в вертикальном положении;
• устанавливают подпорки на стены, чтобы земля не осыпалась.

Эти советы обязательны к применению

Даже при твердом грунте рекомендуется использовать подпорки: одно неосторожное движение – и землю придется копать заново. Только основание стены будет расформировано

Пользователи часто ищут:

• Бетон для фундамента
• Приготовление известкового раствора

Если запланировано возведение жилого помещения, то лучше произвести расчет основания у специалиста, который учтет все параметры.

Этап 1 – формирование подушки

Далеко не везде грунт твердый. Особенно в средней полосе страны. Поэтому требуется его дополнительное укрепление.

Этой вибрационной машиной нужно пройти у края стен траншеи. Если агрегат вязнет в земле, то грунт придется менять и утрамбовывать. Работа трудоемкая и потребует больших вложений, поэтому на сухих песчанистых почвах лучше воздержаться от строительства на мелкозаглубленном основании.

Устройство подушки фундамента:

• дно траншеи выстилают геотекстилем;
• насыпают слой песка – 5-10 см;
• укладывают гравий высотой 10 см.

Геосинтетический материал обеспечивает:

• защиту от влаги;
• противодействие корням растений.

Перепады температуры не сказываются на фундаменте – деформация минимальная и в рамках допустимых значений. Благодаря водоотталкивающим свойствам геотекстиля сооружение не испытывает негативных воздействий атмосферных явлений.

Высота насыпи над геосинтетиком зависит от типа грунта – на песке достаточно 20 см, а если почва глинистая, то понадобится 50 см.

Этап 2 – опалубка

Для опалубки потребуются доски 10 на 2 см. Из них формируют стойки. Для строительства каркаса нужны бруски 5 на 5 см, которые устанавливают на расстоянии 60 см друг от друга в вертикальном положении. Далее на них прибивают доски. Деревянные материалы фиксируют при помощи гвоздей или саморезов.

Внутри опалубки наносят разметку, до уровня которой производится заливка.

Этап 3 – монтаж арматуры

Использование металлических стержней позволяет увеличить прочность фундамента и снизить расход бетона. Для формирования армированного пояса понадобится уложить 5 прутков в 2 яруса – нижний и верхний.

Размеры используемой арматуры:

• продольная – 12 мм;
• поперечная – 20 мм.

Расстояние между продольными прутками – 15 см. Стержни укладывают перпендикулярно, а углы связывают при помощи проволоки. Для удобного формирования армированного пояса желательно подложить под прутки куски пластиковых труб. Подойдут кольца длиной 5 см.

Использование сварки для скрепления стержней исключено. Причины:

• место шва – это потенциальная зона для развития коррозии;
• сваренные участки закаляются и теряют параметры на растяжение – пруток может лопнуть.

В результате этих явлений в фундаменте со временем появятся трещины. Это приведет к разрушению участка, а затем всей конструкции, поскольку исправить недочет невозможно.

Итак, мелкозаглубленный ленточный фундамент построить несложно, при этом применение дорогостоящего оборудования не потребуется. Такое основание отвечает всем запросам рынка частной застройки. Преимущества конструкции обеспечили его широкое применение.

Подготовка под фундамент

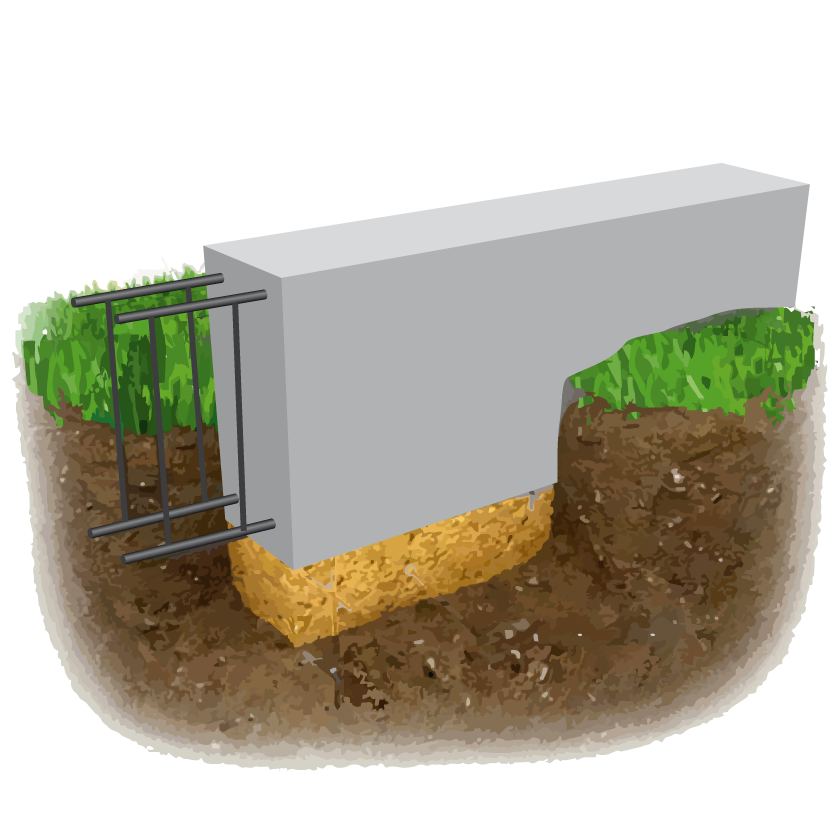

Зачем для песчаной подушки использовать именно крупный песок? Причин две. Первая довольно простая и очевидная – замена слоя пучинистого грунта на непучинистый, поскольку песок не задерживает в себе влагу. Вторая причина более сложная. Грунтовые воды могут находиться на небольшой глубине и достигать уровня засыпки песка, при этом дренаж песчаной подушки устроить невозможно. В таком случае сам песок будет подвергаться пучению и деформировать фундамент, ведь границы промерзания будут расположены неравномерно, постоянно перемещаясь. Если же песок будет крупных размеров, уровень его водопроницаемости будет высоким, что позволит более равномерно распределить влагу, а значит и нагрузку по всему периметру постройки. Толщина песчаного слоя не должна превышать 20 см. После засыпки песчаная поверхность тщательно выравнивается, поливается водой и утрамбовывается.
