Кнопки для смыва
В системах инсталляции — это не просто клавиша, а важная часть системы. При возникновении аварийной ситуации все работы проводятся через эту панель, а сама стена остается нетронутой. Компания Grohe при изготовлении панелей смыва использует новую технологию Grohe EcoJoy, которая дает возможность значительно экономить ресурсы — слив можно остановить, не дав возможности вылиться полной дозе воды.
Другая инновация — технология Grohe Whisper, также применяемая компанией при изготовлении бачков скрытого монтажа, обеспечивает очень тихую работу сантехники. Это достигается благодаря разъединению опорных труб, что не дает вибрации передаваться на конструктивные элементы здания.
Чем хороши системы инсталляции Grohe:
- Модули систем монтируются очень быстро. Различные настройки и регулировки позволяют разместить конструкцию именно так, как хочется.
- Они не загромождают помещение, поэтому пространство визуально увеличивается.
- Системы инсталляции позволяют дизайнерам дать волю фантазии — с их помощью можно полностью изменить конфигурацию санузла.
- Благодаря внедрению новых технологий они издают мало шума и экономят воду.
Смыв максимально бесшумен
Какие виды инсталляций существуют
Компанией Grohe выпускается два вида инсталляций.
Система Solido. Это сложная конструкция, в основе которой находится стальная рама, покрытая специальным антикоррозийным составом. В ее комплектацию входит все необходимое для крепления сантехники. В высоту рама регулируется до 20 см, что позволяет совершать установку подвесной чаши унитаза на желаемом уровне. Крепится система к полу и к капитальной стене.

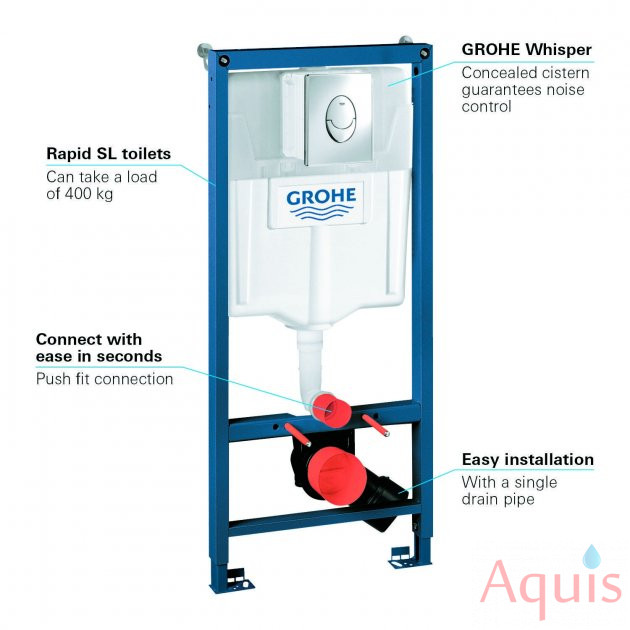

- Система Rapid SL. С этими универсальными каркасными системами можно свободно проектировать помещение, причем подключать к ним можно любое оборудование. В комплекте идут дополнительные перегородки полной и неполной высоты. Устанавливать ее можно на несущие, на гипсокартонные стены, на простенки — все это должно быть не оштукатуренным. Ножки крепятся к полу или к самому фундаменту. Рама структуры способна выдержать приличную нагрузку — до 400 кг. С помощью специальных кронштейнов допускается установка рамной инсталляции в углу помещения. То есть, такую конструкцию можно расположить в любом месте помещения. Главное, чтобы туда был подвод воды и канализации.
Некоторые нюансы установки
Допускается монтаж систем инсталляции Grohe как поверх стяжки, так и под ней. Конечно же, во втором случае модуль нужно устанавливать на начальной стадии строительства.
Внимание! Высоту стяжки следует учитывать заранее. После прибавления к ней высоты модуля станет понятно, на каком уровне будет находиться унитаз.
Расстояния между шпильками, на которые непосредственно крепится унитаз, по стандарту два — 230 и 180 мм
Поэтому во всех рамах обычно предусмотрено по четыре отверстия
Расстояния между шпильками, на которые непосредственно крепится унитаз, по стандарту два — 230 и 180 мм. Поэтому во всех рамах обычно предусмотрено по четыре отверстия.
Благодаря новой технологии Grohe QuickFix монтируется инсталляция очень просто и быстро. При этом, вмонтированная центровка гарантирует надежную и качественную установку, а для крепления требуется минимум деталей.
Модельный ряд инсталляций Grohe
С возникновением подвесного унитаза стала актуальной проблема скрытой разводки коммуникаций, установки смывного бачка. Вначале для этого типа сантехники, затем и для остальных приборов были разработаны инсталляции рамной конструкции:
- две вертикальные стойки из профильной трубы – воспринимают нагрузку от веса сантехнического прибора и пользователя, передают ее на перекрытие;
- горизонтальная перемычка – служит для крепления унитаза, биде, прочей сантехники, жестко крепится к вертикальным стойкам, имеет шпильки для фиксации сантехники;
- нижняя и верхняя перемычки – обеспечивают жесткость конструкции.
Стандартным для систем инсталляции считается крепление верхней части рамы к стене упорами или шпильками, нижних лапок к полу/перекрытию. Однако унитаз может монтироваться возле легкой перегородки, к которой не имеет смысла крепить верхнюю часть рамки. В этом случае монтаж инсталляции выполняется только к нижней ограждающей конструкции, опорные лапки имеют увеличенный размер.
Усиленный вариант инсталляции.
В силу неодинаковой толщины дальнейшей отделки, производитель обеспечивает возможность регулировки высоты расположения сантехнического прибора. Для этого в нижней части стоек имеются лапки, приваренные к профильной трубе меньшего размера по телескопическому принципу выдвижения с фиксаторами. После настройки высоты, горизонтального уровня лапки каркаса затягиваются болтами.
Металлический каркас производителя Grohe устанавливается несколькими способами:
- фальш-панель – рамка встраивается внутрь системы ГВЛ;
- короб – инсталляция крепится перед стеной, обшивается гипсокартоном;
- в угол – вариант пригоден только для совмещенных санузлов;
- отдельно стоящая конструкция – способ используется очень редко, в санузлах сложной планировки.
В комплект инсталляции чаще всего входит смывной бачок, все необходимые патрубки и крепления, а также кнопка смыва. Например, инсталляция Grohe Rapid SL комплектуется смывным бачком, патрубками для подключения в канализацию и к бачку, крепежом, панелью смыва. Это самая популярная система в линейке.
Комплектация рамочной конструкции Grohe.Производитель Grohe выпускает системы инсталляции для раковин, писсуаров, биде, унитазов, поручней для инвалидов. Самыми сложными в установке, наиболее полными в комплектации считаются рамные конструкции для подвесных унитазов и унитазов с функцией биде:
- высота конструкции 0,82 м, 1 м, 1,13 м;
- стандартной ширины, узкие для малогабаритных туалетов, широкие с креплениями поручней для инвалидов;
- с панелями Skate Air и бачками смыва разных конструкций;
- со звукоизолирующими элементами, шумоизолирующими вставками;
- для монтажа в отдельно стоящем режиме, перед стеной или в углу.
Монтажное расстояние между шпильками 18 или 23 см, это два стандарта для крепления унитазов. Вариант исполнения Grohe Solido имеет высоту установки 1,2 м. Некоторые сторонние производители сантехники по умолчанию комплектуют ее инсталляциями компании Grohe. Например, подвесные унитазы Della монтируются на рамочные системы Rapid SL от производителя.
Описание
Инструкция по установке инсталляции Grohe
Rapid SL это новый формат который все больше покупают люди. Не хватает места в санузле для унитаза, раковины или биде – проблема решается с помощью установки инсталляции. Grohe Rapid, системы скрытого монтажа, сегодня выпускают разной высоты. Высота. в основном зависит от того, что вы хотите использовать с системой (писсуар, унитаз, раковину. В комплекте конечно же идут устройства для крепления разного вида сантехнического оборудования. Перед тем как выпустить за пределы производства систему для подвесного монтажа керамики, каждая инсталляция проходит испытания на прочность, несущая рама должна выдерживать например нагрузку равную где-то 400 кг.
Установка инсталляции Grohe процесс не сложный. Но может занять довольно много времени, если вы монтируете первый раз. Чтобы правильно установить Rapid SL, вам следует точно выполнить всю последовательность действий, вы увидите это на видео
Регулируемая высота, особое внимание следует обратить её регулировку, и на монтаж водяного шланга, который не требует использования дополнительного инструмента

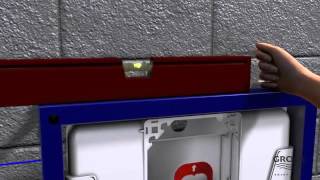

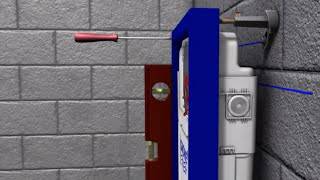

Видео-инструкция по монтажу инсталляции Grohe. Ролик 1 Установка и обшивка профилем. Ролик 2 Как установить уровень слива
Контактная информация
Адрес: г. Минск, ул. Наполеона Орды 47
+375 (29) 172 24 34
Продвижение сайта
Возможные проблемы
Основной проблемой при монтаже инсталляций Grohe является завышенный строителями уровень канализационной системы. Особенно актуально это для новостроек, вместо 23 см от напольного покрытия до оси канализационного патрубка, входящего в комплект производителя рамной конструкции здесь получается 27 – 30 см.
В этом случае используется дополнительный фитинг – тройник 45°:
- он монтируется в горизонтальную линию системы водоотведения;
- вращением по часовой стрелке или в обратную сторону высоту отверстия для подключения штатного патрубка инсталляции можно регулировать в широком диапазоне.
Однако необходимо учесть, что при вращении от стены увеличивается расстояние между ограждающей конструкцией и унитазом. То есть, инсталляция отодвинется от стены дальше проектного значения.
Проблема коротких шпилек из штатного комплекта Grohe для фиксации рамы к стене упорами решается за счет наращивания их резьбовыми шестигранными муфтами, как на нижнем фото.
Таким образом, компания Grohe выпускает системы крепления подвесной сантехники предельно простой конструкции. Чем облегчает домашнему мастеру их самостоятельную установку. Требуется минимальное количество инструмента, достаточно начальной квалификации в выполнении домашнего ремонта.
