Отопление коттеджа своими руками: схемы, проекты

Виды тепло- и энергоносителей для систем отопления в частном доме

Отпление в частном доме по типу используемого энергоносителя может быть:

Электрическим.
Газовым.

По типу теплоносителя:

Водяным.
Воздушным.

Каждую из систем отопления подробно разберем в следующих разделах.

Классификация и особенности водяного отопления с газовыми или электрическими котлами

Изложенная ниже классификация соответствует одновременно всем видам котлов, в качестве теплоносителя для которых применяется жидкость. Это могут быть газовые, электрические, твердотопливные и пр. генераторы теплоты. Система отопления частного дома может обладать двумя видами циркуляции:

Естественной (природной). Она возникает вследствие разницы температур и плотности теплоносителя в подающем трубопроводе и обратном. Горячие массы воды стремятся вверх, в то время как холодные – вниз. Нужно сказать, что такой метод циркуляции в наше время не имеет должной популярности. Объясняется это его недостатками, такими как медленный разогрев теплоносителя, а также требовательность к уклонам трубопроводов. Если на каком-либо участке будет малейший контруклон, то циркуляция рабочей среды будет невозможна. В таком случае подключение новых приборов отопления (например, при достройке помещений) практически исключена, так как будет нарушаться гидравлический баланс. Особых проблем доставляет пользователям естественных систем циркуляции воздух, который скапливается в трубопроводах и нарушает циркуляцию.
Принудительной. Предполагает использование насосного оборудования. Этот вид считается современным, так как использование циркуляционного насоса решает все возможные проблемы, которые присущи предыдущему виду. Монтаж отопления в частном доме возможен даже своими руками, потому что не нужно соблюдать уклоны трубопроводов.

Система отопления может быть открытой и закрытой. В первом случае используется открытый расширительный бак, во втором – закрытый. Открытый тип является пережитком прошлого и применялся при использовании естественной циркуляции. Открытые расширительные баки плохи тем, что они позволяют теплоносителю контактировать с окружающей средой.

Не все материалы это приветствуют, потому что это приводит к коррозионным процессам.

Что касается схемы расположения трубопроводов, то здесь все довольно просто. Вы можете выбрать для своего частного дома схему:

Однотрубную. В таком случае отопительные приборы подключены последовательно один за другим. Такая схема великолепно подойдет для одноэтажного дома.

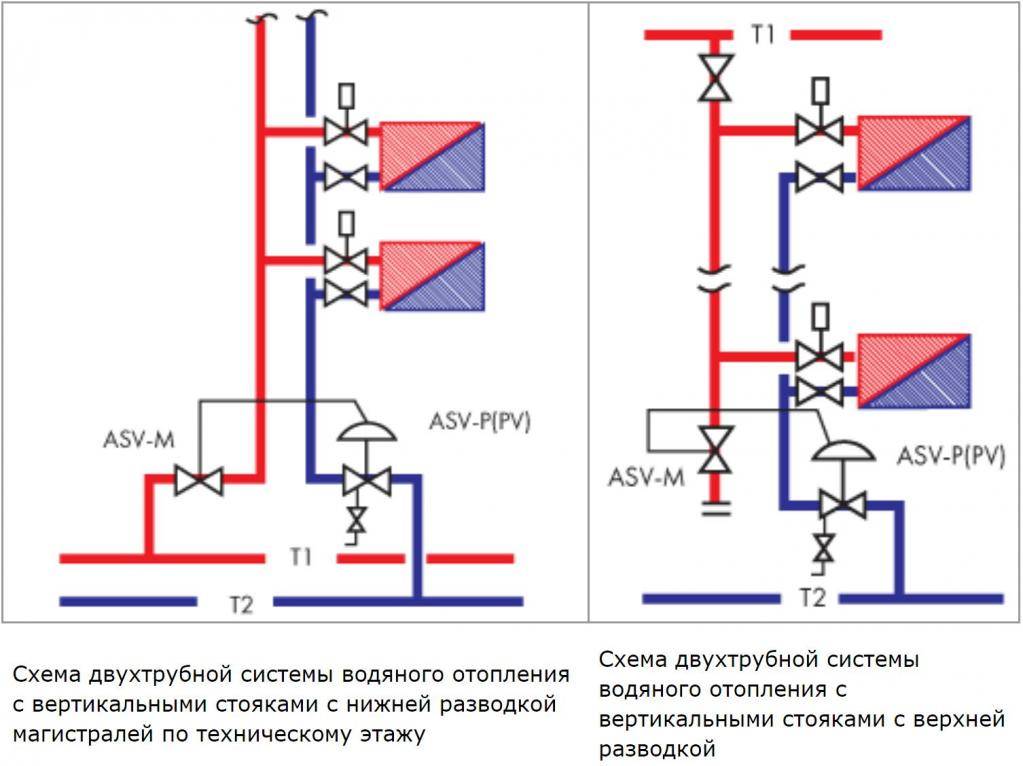

Двухтрубную. Характеризуется наличием двух магистралей – подающей и обратной. Подключение каждого радиатора в ней индивидуально. Есть варианты, при которых оба трубопровода располагаются наверху, внизу, либо подающий наверху, а обратный – внизу. Двухтрубная схема отопления частного дома – идеальный вариант для построек с двумя и более этажами.

Если уже вспомнили про приборы отопления, то у вас есть широкий выбор. Ориентироваться необходимо на располагаемый бюджет, а также характеристики системы. Вы можете приобрести радиаторы следующих типов:

Чугунные. Это старая добрая классика, которая нам известна еще со времен советского союза. Яркими ее представителями являются чугунные секционные радиаторы МС140. Они характеризуются низкой стоимостью, неприхотливостью к качеству теплоносителя, а также долговечностью. Но к недостаткам относится их низкая инерционность, которая не позволяет качественно выполнять регулировку температуры в помещении.
Алюминиевые. Обладают высокой ценой и великолепной тепловой отдачей. Не рекомендуется их использование с металлическими трубопроводами, потому что это может привести к окислительным реакциям и уменьшению срока их эксплуатации.
Стальные. На втором месте в ценовой категории после чугунных. Их существует большое множество: панельные (штампованные), трубчатые и секционные. Категорически не допускается их использование в открытых системах отопления, так как они быстро поддаются коррозии.
Биметаллические. Являются золотой серединой по соотношению цены и качества. Исходя из названия, можно догадаться, что они выпускаются из двух видов металлов, для этого используется сталь и алюминий. Из стали создается внутренний сердечник, который находится в алюминиевом кожухе. Такой симбиоз позволяет их использовать в системах с большим давлением и добиваться высокой теплоотдачи. Также биметаллические радиаторы не боятся гидравлических ударов.

Подключение электрического котла

Паровая система отопления частного дома схема своими руками

Отопление частного дома своими руками иногда организовывают следующим образом: вода, нагреваясь в котле, переходит в газообразную форму, затем попадает в отопительные батареи, где, становясь конденсатом, передает им тепло и, уже в жидкой форме, возвращается в котел. Существует два типа систем отопления паром: открытый и закрытый. В первом используют специальный бак для аккумуляции конденсата, а во втором – выпавший в осадок пар попадает в котел через установленную трубку с улавливателем.

Паровая система отопления частного дома схема своими руками

Отопление в частном доме парового типа на сегодняшний день не актуально, и применяют его лишь на предприятиях, так как котел занимает много места, и к тому же он достаточно сложен и опасен в использовании.

Водяное отопление частного дома своими руками: схемы и нюансы монтажа

Выполнить монтаж отопления своими руками несложно, если придерживаться правил и требований производителей. Работы можно выполнять в следующей последовательности:

Иллюстрация	Описание работ
	Устанавливаем котел на место будущей эксплуатации.
	Монтаж теплового контура в соответствии с выбранной схемой.
	К котлу подключаем систему безопасности.
	За группой безопасности монтируется кран.
	Устанавливается циркуляционный насос.
	Монтируется расширительный бачок.
	Производится обвязка радиаторов.
	Проводится проверка работоспособность водяного отопления и его соответствие схеме.

Watch this video on YouTube

Виды подключений

Мы уяснили, что можно создавать своими руками схемы отопления частного дома. На схемах обязательно должен быть указан и способ подключения к радиатору.

При этом два входа радиатора задействуют, а два делают глухими. Как должен двигаться теплоноситель, чтобы результат был максимальным? Есть несколько способов подключения:

Диагональное. Подача осуществляется сверху.
Диагональное с нижней подачей.
Одностороннее с подачей сверху.
Одностороннее с нижней подачей.
Двустороннее нижнее подключение.
Двустороннее верхнее.

Диагональное подключение считается самым эффективным. При использовании такой системы радиаторы работают на полную мощность. Теплоноситель не встречает на пути никаких препятствий. Жидкость заполняет объем трубы верхнего коллектора и протекает по вертикальным каналам к нижнему. В этом случае теплообменная площадь батареи прогревается равномерно.

При одностороннем подключении с верхней подачей могут всплыть негативные аспекты. Например, кинетической энергии теплоносителя не хватит. В результате горячая вода не сможет полноценно пройти по верхнему коллектору до конца. Вид подключения эффективный, но имеет большие теплопотери.

Одностороннее подключение с низкой подачей не считают эффективным, хотя используют довольно часто. Недостатков у способа больше, чем у предыдущего, например, практически всегда возникает застойная зона в дальней от входа части радиатора

Поэтому очень важно оптимизировать способ подключения. Это обеспечит более равномерный прогрев дома

Двустороннее нижнее подключение позволяет скрыть трубы, но эффективность такого способа средняя. В этом случае верхняя часть батареи прогревается медленнее, чем нижняя.

Диагональное подключение с нижней подачей используется все реже. Происходит так по той причине, что на батареях с длинными секциями появляются застойные области, в которых температура понижена. Теплопотери в этом случае составляют 20 %.

Двустороннее верхнее подключение применяют очень редко, потому что при таком способе греется только пространство вдоль верхнего коллектора. Радиаторы почти не выполняют задачи, для которых они установлены. Если другого способа подключения труб нет, стараются оптимизировать систему. Об этом мы поговорим ниже.

Какой системе отопления коттеджа отдать предпочтение?

Системы отопления принято делить на несколько видов. За единицу группы берется энергоноситель, а проще говоря, топливо. Важным моментом есть тот факт, что нужно отдать предпочтение такому топливу, которое будет выделять нужное количество тепла, необходимого для обогрева помещения.

Открытый огонь

Система представлена печью и трубой. Принцип работы системы таков, что помещение небольшого размера такой прибор обогреет, вот только тепло по площади будет распределяться не равномерно. Наиболее теплым есть место у камина. А вот, что касается, отдаленных участков комнаты, то там температура воздуха намного ниже. При этом даже полы не прогреваются.

Отопление с помощью чугунной печи

Водяная система

Они используется практически повсеместно. Такая система отопления коттеджа устроена таким образом, что теплоноситель движется по замкнутому кругу. Для монтажа такой системы необходим котел, трубы, соединяющие все компоненты, и батареи. Также не забудьте о расширительном баке и циркуляционном насосе. Вода прогревается до заданной температуры в котле и по трубам поступает к радиатору. Пока она движется по системе, она прогревает металл, из которого сделаны компоненты и тепло отдается в окружающее пространство.

Водяная система отопления

После того, как вода остынет, она вернется в исходное место, то есть, в котел. Для того чтобы установить водяное отопление коттеджей, можно использовать несколько систем для нагревания воды. Разрешено применять газовые, электрические, дизельные и твердотопливные котлы.

Так же может быть интересна — схема отопления — «ленинградка», она достаточно проста и надежна.

Установочные работы и стоимость проекта отопления коттеджа будут составлять довольно большую сумму, но в дальнейшем вы поймете, что такая система экономна.

Электрическая система отопления

Данный вид системы состоит из электроконвектора, обогревателей с длинными инфракрасными волнами и системы «теплые полы». Схема электрического отопления не сложна в монтаже. Для установки такой системы нужен обогреватель. Или несколько источников тепла, равномерно распределенных по комнате. Однако не обольщайтесь стоимостью работ и оборудования в такой системе. Шок вас ожидает в конце месяца. Счет за электроэнергию будет высоким. Как видим, такое отопление не попадает в разряд экономически выгодных для потребителя.

Электрическая система отопления загородного дома

Воздушная система отопления

Принцип ее работы таков, что помещение прогревается путем циркуляции теплого воздуха. Такое отопление коттеджа под ключ состоит из: теплового генератора, системы воздуховодов. Итак, тепловой генератор разогревает воздух и подает его по тепловодам по всему помещению.

Для этого в теплогенераторе есть система воздуховодов, которые всасывают холодный воздух в систему для прогревания. Воздух будет циркулировать при условии гравитационной циркуляции, вызванной разными температурами и если его силой извлекать из помещения и доставлять на прогревание.

Воздушная система отопления

Для применения насильственного метода подойдет вентилятор. При разных температурах невозможна нормальная циркуляция воздуха когда окна и двери оставляют открытыми. Проще говоря, система не замкнутая. Теплогенератор в воздушных системах отопления работает на природном газе, дизельном топливе и керосине. Для отвода продуктов горения установите дымоход. Воздушную систему отопления лучше монтировать во время строительства дома.

Что касается электрического отопления, его можно планировать в случае если нет рядом источника воды или как запасной вариант на случай аварии на водяной станции. Воздушное отопление практически не вошло в жизнь владельцев частных домов, поскольку малоизвестно.

Монтажные работы

Для водяного отопления в гараже понадобится набор приборов и деталей, включающий в себя:

нагревательный котел;
металлические радиаторы с хорошей теплопроводностью;
соединительные трубы из металла или пластика;
фурнитуру для крепления;
слесарные инструменты.

Разработка проекта

Перед началом установки обогревательной системы нужно определить диаметр труб, которые будут соединять радиаторы. Стояки с крупным сечением увеличат приток горячей воды к батареям, повысив эффективность конструкции.

Стоит учесть, что разогрев больших объемов жидкости приведет к росту расходов на электричество. Оптимальная схема – это баланс между температурой помещения и стоимостью обогрева. На данные параметры также влияет количество радиаторов в .

Расширительный бачок

Конструкция отопительной системы гаража подразумевает использование расширительных бачков. Эти элементы изготавливаются из простых пластиковых емкостей или больших канистр с отверстиями для залива, вырезанными в верхней части.

Вода, циркулирующая в системе, постоянно испаряется и требует регулярного добавления жидкости, а образующийся при закипании пар нуждается в отводе. Установка бачка проводится в нижней точке отопительной системы и на полуметровом расстоянии от пола.

Котел

Перед монтажом котла своими руками понадобится подготовить металлическую трубу определенного диаметра с полуметровой или метровой длиной. Ее крайний конец наглухо заваривается металлическим листом.

Следующим этапом станет сборка фланцев для крепления трубчатых электронагревателей и их фиксация на котле с помощью болтов. Для подвода рабочей жидкости к установке привариваются два отрезка трубы с тем диаметром, который будет применяться в системе отопления.

Радиаторы

Обогревательные батареи крепятся к стенам гаражей при помощи специальных усиленных дюбелей. Расстояние от пола до радиатора должно составлять не меньше пятнадцати сантиметров. Для эффективного обогрева между стенами и нагревательными элементами нужно оставлять несколько сантиметров свободного пространства для циркуляции воздуха.

Отдельные элементы конструкции соединяются в систему с помощью металлических или пластиковых труб со специальными фитинговыми соединениями. Швы их стыков и развилок требуют особенного внимания при монтаже, чтобы в будущем в процессе эксплуатации не возникло протечек.

Установка

Соединение металлических труб проводится при помощи сварочного аппарата. Работа с полипропиленом потребует применения специального паяльника. Вне зависимости от материала труб, их нужно располагать на стенах под уклоном – это улучшит циркуляцию жидкости.

считается готовой после подключения радиаторов к стоякам и их соединения с котлом с помощью резинового шланга. Перед началом эксплуатации рекомендуется повторный осмотр магистрали, поиск дефектов и герметизация проблемных участков.

Из чего состоит система отопления?

Основным элементом отопительной конструкции является котел. Выбор центрального агрегата основывается на требуемой мощности. Для ее выяснения необходимо разделить общую площадь дома на удельную мощность.

Таким способом выясним минимальную мощность отопительного котла, способного обеспечить теплом все жилые помещения. К полученному числу обычно прибавляют 25%, тем самым возлагая на агрегат оптимальную нагрузку и оставив запас мощности на случай непредвиденных морозов.

Современные отопительные котлы снабжаются электронной системой управления и другими необходимыми элементами. Помимо отопительного котла проект отопления включает в себя схему разводки труб и радиаторов.

Обустройство котельной

Проект системы отопления обязательно должен включать архитектурную часть. Она подразумевает строительство или оснащение отдельной котельной и расчёт дымохода. При расчёте необходимо определить:

диаметр труб;
объём теплоносителя;
мощность отопительного оборудования.

Котельной в доме отводится очень важная роль, ведь в ней будет располагаться основной генератор тепла. Чтобы во время функционирования теплогенератора не произошло несчастного случая, помещение, где он будет установлен, должно иметь:

общий объём не меньше 15 м³;
высоту не менее 2,5 м;
ограждения с пределом огнестойкости 0,75 ч;
вентиляцию и естественное освещение.

Котельная обязательно должна иметь определенные размеры и показатели Устройство мощностью до 60 кВт разрешается устанавливать на кухне, если в ней есть открывающееся окно. Прибор, потребляющий 61−150 кВт, может быть расположен на втором и последующем этажах дома. Котлы, мощность которых достигает 151−350 кВт, должны монтироваться только в специальных котельных, подвалах или на первых этажах.

После того как месторасположение теплогенератора будет определено и оборудовано в соответствии со всеми существующими нормами, следует задуматься ещё об одной важной детали системы отопления — дымоходе. Он может быть выполнен из разных материалов:. Дымоход – крайне важная часть системы отопления

Дымоход – крайне важная часть системы отопления

Кирпич. Такой дымоход может быть вмонтирован в стену во время её строительства или установлен после возведения стен и крыши.
Нержавеющая сталь. Этот металл характеризуется высокой прочностью и устойчивостью к действию продуктов сгорания. Металлический дымоход представляет собой конструкцию из двух труб, помещённых одна в другую. Пространство между стенками заполняется базальтовой ватой для утепления.
Керамика. Этот тип дымоходов используется крайне редко из-за хрупкости и большого веса. Основным достоинством керамики считается высокая жаропрочность.

Отопление дома без газа

Если к загородному дому невозможно подвести газ, то у владельца остается лишь два выхода: использовать электричество, что очень дорого, либо делать ставку на традиционные твердые виды топлива: дрова, уголь, торф. Ими вполне можно топить котел (специально предназначенный для таких видов «грязного» топлива), вписанный в одну из представленных выше типовых схем. Отопление без газа – трудоемкий процесс, который отличается рядом недостатков, о которых несложно догадаться. Единственный плюс – низкая стоимость топлива. Ну и, конечно, нельзя исключать использование печи. Этот традиционный для деревенских жителей способ создания благоприятных температурных условий особенно удобен для тех, кто не планирует постоянно жить в загородном доме.

Итого, отопление без газа может проводиться с использованием следующих решений:

за счет котлов на твердом или жидком топливе, включенных в систему водяного или воздушного отопления, либо же при использовании печей и каминов;
за счет электрических котлов в водяной/воздушной СО или электрооборудования, напрямую преобразующего электрическую энергию в тепловую

Отопление электричеством

К большинству загородных домов проведено электричество, что позволяет использовать электроэнергию для работы двух разновидностей отопительных систем. Например, отопление частного дома электричеством может происходить по одной из указанных выше схем (т.е. используется водяное отопление), в которых в качестве нагревательного элемента для теплоносителя задействуется электрический котел (бойлер). Плюсы такой системы очевидны: бесшумность работы, высокая степень автоматизации, точная регулировка мощности котла и температуры в помещениях, экологичность и отсутствие необходимости в дымоходе – на этом положительные отзывы заканчиваются. Среди минусов самый значительный – высокая стоимость электроэнергии, предпосылок для снижения которой пока не наблюдается (скорее напротив).

Если же рассматривать по большей части электрическое отопление, где имеет место редкое использование СО, то в этом случае оптимальным вариантом будет задействовать конвекторы, инфракрасные обогреватели (мобильные установки, в которых идет прямое преобразование электрической энергии в тепловую). Они позволяют быстро прогреть отдельное помещение за небольшой промежуток времени. Стоит понимать, что такое электроотопление целесообразно использовать лишь для отдельных помещений, а его эффективность во многом определяется мероприятиями по утеплению дома. Какие негативные отзывы о нем можно встретить? Многим не нравится, что электрооборудование заметно «сжигает» кислород: в хорошо нагретом помещении душно, требуется проветривание, что определенным образом сказывается на микроклимате.

Печное отопление

Сегодня в качестве основной СО печи используют сравнительно редко. Понимая всю сложность эксплуатации , чаще всего отдают предпочтение более удобным решениям, о которых мы писали выше. Но это не значит, что для частного дома можно забыть о печном отоплении! И если возведение кирпичной печи необходимо планировать еще на этапе проектирования, то обычную металлическую буржуйку можно установить в любом доме в любое время. Вот только нужно учитывать, что отопить таким образом получится лишь незначительную часть – одно-два помещения. Лучше всего, если печь будет использоваться на тот случай, когда основная система выйдет из строя.

Почему в качестве постоянного решения печи не подходят? Во-первых, дрова, уголь, торф – все это грязные виды топлива. Сгорают они быстро, да и сама печь требует постоянного присмотра. Во-вторых, твердое топливо нужно где-то хранить, и под это «где-то» нужно выделить внушительную площадь, оборудовать ее должным образом – защитить от дождя и снега. В-третьих, качественные печи стоят очень дорого, но это не избавит вас от периодической чистки дымоходов и т.п. приятных мелочей.

В заключение статьи

Перед выбором какой-то определенной системы для своего дома постарайтесь в первую очередь уделить внимание мероприятиям по утеплению стен, пола, крыши и т.д. Это поможет существенно сократить бюджет на саму СО, а также энергоносители, которые потребуются для ее функционирования

А какой будет система отопления – это уже решать вам в зависимости от ваших предпочтений и возможностей! В следующей статье мы поговорим об еще одной важной системе для частного дома — локальной канализации
