Делаем эффективное печное отопление с водяным контуром, сравнение его с паровым и воздушным

Что представляет собой печь с водяным контуром

Традиционная дровяная печка обладает на редкость простой конструкцией – в ней присутствуют топочная камера с загрузочной дверцей, зольник с поддувалом и дымоход. Получается эдакая буржуйка, отличающаяся простотой. Но эта простота лишает печку возможности обогревать сразу несколько помещений. Этот недостаток устраняется с помощью водяного контура. В итоге мы получаем агрегат, состоящий из следующих частей:

• Топка – сюда загружаются дрова, уголь и другие виды твердого топлива;
• Зольник – в него ссыпается образующаяся при горении зола;
• Дымоход – через него продукты сгорания отправляются в атмосферу;
• Змеевик для печного отопления – это теплообменник, по которому циркулирует теплоноситель.

Именно змеевик и является здесь самым важным звеном, ведь он отвечает за передачу тепла в отопительную систему.

Рассмотрим основные преимущества водяного отопления с печью на дровах:

К выбору дров следует подходить очень тщательно, ведь от этого зависит эффективность работы печи.

• Возможность самостоятельной сборки печки – ничто не мешает собрать ее своими руками, ориентируясь на чертежи и порядовки;
• Небольшие затраты на поддержание системы в рабочем состоянии – сказывается дешевизна дров;
• Доступность топлива – дрова можно приобрести или нарубить самостоятельно.

В последнем случае мы и вовсе получаем почти бесплатное водяное отопление с халявными дровами. Но есть и недостатки:

• Необходимость в регулярной очистке печи для водяного отопления – она нуждается в уборке золы;
• Необходимость в хранении большого количества дров – для этого придется соорудить поленницу;
• Низкий КПД – он редко превышает 80%, хотя некоторые заводские модели обладают неплохой эффективностью, достигающей и даже превышающей показателя в 90%.

Кроме того, для поддержания работоспособности водяного отопления печь придется постоянно подкармливать дровами. Именно частые подходы для загрузки очередной порции поленьев и являются главным минусом. Но этот недостаток нейтрализуется пиролизной схемой горения.

Образующуюся в процессе сгорания дров золу рекомендуется использовать как удобрение для подкормки цветов и сельскохозяйственных культур.

Принцип работы системы водяного отопления с печью на дровах безобразно прост – горящие дрова выделяют тепловую энергию, поглощаемую теплообменником. Оттуда тепло отправляется к установленным в комнатах радиаторам. Для контроля температуры в систему ставится термометр. Циркуляция теплоносителя может быть естественной или принудительной (с применением циркуляционного насоса).

Водяное отопление с естественной циркуляцией подходит для обогрева небольших домовладений. Оно отличается простотой и отсутствием лишних расходов на монтажные работы. Если же дом большой, реализуется схема с принудительной циркуляцией – после печи на дровах в систему ставится циркуляционный насос, гоняющий воду по системе. Печное водяное отопление может быть открытого или закрытого типа – в последнем случае контур герметичен, для компенсации расширения теплоносителя в него встраивается специальный мембранный бак.

Начало строительства водяного отопления от печки

Строительным работам предшествуют проектировочные, которые требуют консультаций со специалистами. Печи обычно располагают в центральных участках домов. Выход топок – кухни либо нежилые помещения. При этом корпуса находятся в жилых помещениях. Такое расположение – гарантия эффективного обогрева сразу нескольких комнат.

Габариты печей зависят от размеров самих домов

Важно учитывать, метр площади печи – это обогрев порядка 35 кв. м

По этой норме рассчитывается ее величина в каждом конкретном случае. В некоторых случаях, правда, редко, покупаются регистры для готовых печей. Чаще приобретается сначала регистр, а потом под него определяются габариты печи.

Регистры могут изготовляться из труб либо из листового материала толщиной минимум 3-5 мм. Тонкие же быстро прогорают, а потому преждевременно требуется замена агрегата. Они устанавливаются в топливные отделения с обязательным зазором между ними и стенками, чтобы было место для компенсации температурных расширений и эффективной теплопередачи. Доступ необходим и для чистки топки, которая важна для эффективности.

Водяное отопление от печки: обеспечение оптимального температурного микроклимата

Деревянные дома в классическом варианте с печным отоплением прогреваются весьма неравномерно. Прогретый воздух постоянно находится возле печи, а отдаленные углы отличаются прохладностью. Использование нескольких печей обходится весьма недешево. Лучше совместить отопление – печное и водяное, как это делают многие наши соотечественники, которые стремятся к достижению тепла и уюта своего существования.

Решение заключается в снабжении обычной кирпичной печи теплообменником, напоминающим по форме змеевик. Его монтируют в топливных помещениях либо у оснований дымоходов. Печное тепло прогревает воду в нем, которая потом поступает в радиаторы, расположенные по комнатам. Происходит равномерное прогревание зданий.

К преимуществам таких систем относятся:

Эффективное и равномерное прогревание – батареи устанавливаются в разных комнатах и обеспечивают постоянное тепло.

Полная независимость – на такие отопительные системы не влияют ни газопроводы, ни газопроводы. Единственная зависимость – от хозяина, который определяет когда и сколько топить.

Отсутствие в потребности привлечения специалистов для обслуживания систем отопления. Оно вполне по силам самим потребителям.

Недостатком такого отопления с использованием печей является его довольно высокая пожароопасность, требующая соблюдения мер защиты зданий. Этот вариант не может считаться мобильным, поскольку передвижения исключены. Не используется в двухэтажных домах. Приходится прибегать к сооружению дополнительной печи, что влечет немалые расходы.

Не смотря на потребность ежедневного запуска отопления от печки с водяным отоплением, чувствуется существенная экономия топлива. Минус еще и в потребности постоянного контроля функционирования системы.

Рекомендации для выбора домашней печки на дровах

На сегодняшний день существует довольно много видов печей. При выборе печи стоит учитывать:

• площадь жилища;
• предпочтительный тип топлива;
• наиболее подходящий материал.

Площадь обогреваемого помещения

Размеры здания влияют на выбор мощности печи. Для прогрева 10 кв. м дома требуется около 1—1,2 кВт. Это правило работает для потолков высотой в 2,5—2,7 метра, если они выше, мощности потребуется немного больше.

Для заводских моделей печей этот показатель указывается в паспорте. Для самодельных конструкций он рассчитывается приблизительно.

Используемое топливо

Водяное отопление может работать за счёт сгорания:

• дров;
• угля;
• топливных брикетов;
• торфа.

Всевозможные виды топлива различаются по своим характеристикам. Прежде всего, они дают разное количество тепловой энергии при сгорании того же объёма.

Но при выборе имеет значение не только это. Важна стоимость, а также то, насколько легко найти топливо в районе расположения дома. Лучше выбирать тот вид, который можно приобрести у нескольких поставщиков. Имеет значение и место, которое понадобится для хранения.

Материал

• кирпич;
• нержавеющая сталь;
• чугун.

Кирпичные печи — самые массивные. Им требуется больше места, а под конструкцию устанавливается отдельный фундамент. Лучше всего изначально ставить кирпичную печь с нагревательным баком. Иногда его добавляют позднее, хотя для этого приходится разбирать часть кладки.

Такие отопительные устройства долго и равномерно отдают тепло. При желании в них размещаются объёмные духовые камеры, но они долго разогреваются. Для кладки конструкции придётся искать специалиста.

Чугунные печи тоже быстро нагреваются, а отдают тепло дольше стальных. Но чугун более хрупкий и в то же время тяжёлый металл.

Фото 2. Дровяная печь с водяным контуром, сделанная из чугуна. Трубы отопления изготовлены из меди.

Большой популярностью пользуются стальные конструкции. Они меньше и быстрее нагревают теплоноситель. Печи с водяным отоплением лишены традиционных недостатков металлических приборов. Они отдают тепло не только во время сгорания топлива, но и долгое время после него.

Металлическим и чугунным печам не требуется отдельный фундамент. Достаточно оградить пол от воздействия жара и случайных искр. Для этого используются огнеупорные материалы, например, металлический лист.

Справка. Существуют модели с топочной дверцей из жаропрочного стекла. Они позволяют любоваться игрой огня. Атмосфера в комнате становится более уютной.

Заводские модели печей выпускаются на ножках с регулируемой высотой. Благодаря этому их легко расположить даже на не совсем ровном полу.

Как устроить паровое теплоснабжение от печи собственными руками

Оборудование и материалы

Для устройства парового теплоснабжения потребуются:

• отопительные приборы (под каждое окно);
• теплообменный аппарат – по существу, водотрубный котел или парогенератор;
• трубы для паропровода и отвода конденсата – преимущество отдавайте устойчивым к большим температурам материалам: стали оцинкованной или меди;
• колена, соединители, хомуты для труб, спайдерные крепежи для отопительных приборов, арматура запорного типа: вентили, краны для выпуска воздуха;
• гидравлический затвор, используемый с целью возможности осушки паропровода;
• редукционный клапан чтобы давление сделать меньше в системе;
• редукционно-охладительная установка;
• инверторный аппарат;
• емкость для сбора конденсата;
• насос.

Дорогое оборудование лучше взять в аренду.

Теплообменный аппарат

Теплообменный аппарат для печьки из кирпича придется сделать своими руками или выбрать. Для этого будут нужны металлические трубы, толщиной стены от 2,5 мм и инверторный аппарат. Объединить их можно как на рисунке или выполнить в виде змеевика. Главное, наблюдать за качеством швов сварки. Расчет выполняется примерно так: 1 м 2 поверхности змеевика отдает до 9 кВт.

После того, как конструкция будет сделана, нужно её проверить. Для этого необходимо залить в неё воду и удостовериться, что нет течи. Однако такой способ мало информативен, потому как сварные швы могут иметь шлаковые включения, которые при отсутствии лишнего давления не будут обнаружены.

Прекраснее всего контролировать качество швов способом «керосин на мел». Чтобы это сделать нужно обвести мелом все сварные швы и залить вовнутрь конструкции керосин. В случае наличия мельчайшей поры, мел потускнеет, потому как в неё просочится керосин.

Очередность работ

Теплообменный аппарат встраивается в печь на шаге её кладки прямо в топочную камеру

Дальше, по схеме, под окнами устанавливают отопительные приборы. К ним подключают подводящие и отводящие трубы. Для гравитационной циркуляции – с меньшим уклоном в 3 мм на метр. Каждый конвекторный обогреватель следует снабдить краном для выпуска воздуха.

Для безопасности неплохо бы установить краны запорного типа перед каждым отопительным прибором и один перед всей системой. В её начале необходимо также установить редукционный клапан и охладительную установку.

В конце системы ставят бачок для сбора конденсата, с которого тоже под уклоном перетекает вода назад в теплообменный аппарат. Не неплохо бы для данной цели задействовать мембранный расширитель, так как он рассчитывается на t до 85° С.

В системе циркуляции принудительного типа, в обратном трубопроводе, перед печью устанавливают насос.

Выбор подходящих радиаторов

Важными элементами конструкции системы водяного обогрева являются радиаторы отопления. Они отличаются по материалу, размеру, отдаваемой мощности тепла, дизайну. Основные типы радиаторов водяного отопления: секционные и панельные конструкции. В качестве материала используется чугун, сталь, алюминий. Современные радиаторы водяного отопления выполняются биметаллическими.

Наиболее надежными считаются чугунные секционные батареи, набираемые из отдельных секций емкостью 1,4-1,6 л. Стандартные батареи этого типа рассчитываются на давление 6-9 атм при температуре теплоносителя до 140ºС. Испытание системы производится при давлении порядка 15 атм. Основное преимущество чугунных элементов — тепловая инерция, что позволяет достаточно долго отдавать в окружающий воздух запасенное тепло. Современные секционные батареи изготавливаются из алюминия, который имеет изящный внешний вид, быстро разогреваются, но и быстро остывает, что требует постоянного поступления теплоносителя.

Панельные радиаторы выполняются обычно из стали. Они изготавливаются из штампованных стальных листов, формирующих вертикальные и горизонтальные каналы для теплоносителя. Для лучшей теплоотдачи на батареях выполнятся ребра. Такие радиаторы могут быть одно-, двух- или трехрядными. В последнее время популярность приобретают биметаллические радиаторы.

Печь с водяным отоплением и дровяной топкой не теряет своей популярности и в наши дни. В загородных домах, на дачах, в гараже или хозяйственных постройках водяное дровяное отопление надежно и эффективно выполняет свою задачу по обеспечению тепла и уюта.

Из каких материалов и как сделать вентиляцию в погребе?

Вытяжка: монтаж в гараже

Дровяные печи для отопления дома: преимущества и недостатки

Традиционный камин или обычная печь нагревают воздух в помещении с помощью конвекционного и радиационного теплообмена. Толстые печные стенки отдают тепловую энергию окружающей среде, нагревая и предметы обстановки и воздух в помещении. Постепенно место холодного воздуха занимает теплый.

Печное отопление имеет массу неоспоримых достоинств:

• из всех видов теплообмена, радиационный является особенно комфортным. Это единственный способ теплообмена, в котором не участвует непосредственно теплоноситель;
• не нуждается в наличии газовых и электрических коммуникаций. Требуемое для отопления топливо вполне доступно, достаточно дешево, экологически безвредно;
• в теплое время года габаритная каменная печь осуществляет своеобразное кондиционирование помещения. Имея свой собственный фундамент, с его помощью она может выводить в грунт лишнее тепло;
• большая часть печей способна выполнять разные функции – отопление помещения, готовка еды, нагрев воды;
• камин или печь создают в жилище особо теплую и уютную атмосферу, часто определяя общий стиль дома;

Но, наряду с достоинствами, отопление печью имеет и некоторые недостатки:

• инерционность – любая кирпичная печка нуждается в определенном количестве времени для выхода в рабочий режим и хорошего разогрева. Но чугунные изделия, печи-камины, булерьяны и буржуйки от данного недостатка избавлены;
• размеры – греющая мощность печи прямо связана с ее величиной;
• низкий КПД, объясняемый большими потерями тепла. Много тепловой энергии улетучивается с дымом в трубу;
• неравномерное распределение температуры в жилище. Холодный воздух в комнате постепенно заменяется теплым, но не достаточно равномерно. Возле печи обычно бывает слишком жарко, а на расстоянии от нее может быть довольно прохладно;
• печью можно обогреть только прилегающее к ней помещение, поэтому в удаленных от нее комнатах необходимо дополнительное отапливающее устройство;
• устройство требует фактически постоянного обслуживания: необходимо периодически подбрасывать в нее топливо, поддерживать активное горение, чистить дымоходы и зольники от мусора и сажи, контролировать и регулировать тягу;
• сложность обслуживания – процессом горения необходимо управлять, это достаточно ответственная задача;
• наличие отличной тяги – она просто необходима для процесса горения и своевременного удаления газовых отходов;
• обеспечение топливом – запас топлива должен постоянно возобновляться. Зола и шлак должны удаляться;
• пожароопасность – чтобы обезопасить отопительное устройство, необходимо тщательно изолировать дымоходы. Особенно это касается строений из дерева. Еще один фактор повышенной опасности – невозможность моментального прекращения горения.

Проектирование системы парового отопления

Даже для небольшого помещения лучше всего составить проект. Система, сделанная на “авось” с большой долей вероятности вскоре потребует переделки, а составленная на бумаге схема позволит сразу же выявить слабые места и исправить их.

Например, для того, чтобы создать систему с естественной циркуляцией теплоносителя, теплообменник, а соответственно, и нагревательный прибор, следует расположить в самой нижней точке дома.

Паропровод и конденсатопровод систем отопления с естественным типом движения теплоносителя устраивают с уклоном в сторону его движения (+)

Это значит, что печь или котел должны стоять ниже всех радиаторов, а также труб, которые стоят не вертикально, а горизонтально или под углом к вертикали.

Если разместить нагревательный прибор таким образом не получается (в доме отсутствует подвал, подвал использован для других целей и т.п.), следует отдать предпочтение отоплению с принудительной циркуляцией.

На схеме изображена система отопления с принудительной циркуляцией. Для ее монтажа понадобится циркуляционный насос и накопительный бак

Поэтому в схему парового отопления необходимо включить насос, который будет нагнетать воду в теплообменник. Важный момент в проектировании отопительной системы – порядок подключения радиаторов. Последовательное подключение или так называемая однотрубная система предполагает соединение всех радиаторов по порядку.

В результате теплоноситель будет последовательно перемещаться по системе, постепенно остывая. Это экономичный вариант подключения, который и установить проще, и по стоимости выйдет дешевле.

Но равномерность прогрева при таком способе пострадает, поскольку первый радиатор будет самым горячим, а в последний теплоноситель поступит в уже наполовину остывшем состоянии.

Однотрубное подключение радиаторов, как видно из этой схемы, предполагает последовательный монтаж. На последний радиатор теплоноситель поступает уже остывшим

Однотрубное решение может быть приемлемым только при подключении парового отопления на даче или в небольшом доме, на площади менее 80 кв. м. А для просторного коттеджа или двухэтажного строения больше подойдет двухтрубная система, при которой радиаторы подключают параллельно.

Схема с одной трубой обеспечивает одновременное, а не последовательное поступление теплоносителя в каждый радиатор, и прогрев помещений осуществляется более равномерно. Но при двухтрубном контуре к каждому радиатору придется подвести две трубы: прямую и “обратку”.

Такая система сложнее в реализации, да и обойдется это немного дороже, чем при установке однотрубной системы. Впрочем, подавляющее большинство систем водяного отопления выполнено по двухтрубной схеме, несмотря на сложности, и функционирует вполне успешно.

На этой схеме показана двухтрубная система монтажа радиаторов парового отопления. Каждый радиатор подключается к общему стояку и имеет обратную трубу, что обеспечивает равномерное распределение теплоносителя

Если в качестве источника тепла предполагается использовать дровяную печь, то следует сразу же просчитать и спроектировать специальный теплообменник. Он выглядит как змеевик, сваренный из металлических труб. Этот элемент встраивается прямо в конструкцию печи, а не устанавливается отдельно.

Поэтому проект новой печи также следует продумать на этапе проектирования. Можно использовать и уже имеющуюся печь, но ее придется частично разобрать, чтобы вмонтировать теплообменник внутрь.

Для получения 9 кВт тепла необходим теплообменник с площадью поверхности около одного квадратного метра. Чем больше отапливаемая площадь, тем больше должны быть размеры теплообменника.

Если отапливать помещение предполагается с помощью котла, то все немного проще: его нужно купить и установить. Обычно для парового отопления в доме рекомендуется брать водотрубную модель котла, как наиболее эффективную.

Хотя жаротрубные, дымогарные или комбинированные дымогарно-жаротрубные модели также могут стать вполне приемлемым вариантом.

Иногда для организации парового отопления используют самодельный котел, в котором сжигают отработанное машинное масло. Но этот вариант считается подходящим для использования в подсобных помещениях, например, в гараже. Для жилого дома такой вариант не слишком хорош.

Какие могут быть специфики

Как и любая иная система отопления, паровое теплоснабжение при помощи печи на дровах имеет определенные минусы. Правильно будет применить даже не данное слово и сменить его на специфики, которые могут для некоторых показаться неудобными:

Порой печь размещена в соседнем здании. Это не редкость, но решение нашлось

Необходимо только уделять большое внимание должному теплоизолированию трубопровода, который станет объединять дом и здание с печкой. В другом случае очень много тепла будет теряться.
Тепловой носитель в системе может разогреваться выше 100 градусов

Связывают это с тем, что в закрытом пространстве давление при нагреве становится больше и, исходя из этого, увеличивается температура. Завершение подачи дров или угля не снимает проблематику, потушить печь тоже не вариант. Довольно будет просто приоткрыть камеру сгорания печи и полностью закрыть поддувало, чтобы температура изнутри системы стабилизировалась. Это некомфортно, но вполне можно обучиться определять нужное кол-во топлива для единоразового применения.
Отсутствие автоматики значит невозможность самостоятельной работы. Для поддержки нужной температуры понадобится либо согласиться с тем, что до самого утра трубы и отопительные приборы охлаждаются почти что полностью, либо среди ночи прибавлять новую порцию топлива. Это тоже некомфортно, хотя и некритично.
Риск задымления помещения, где расположена печь, достаточно большой. Невысокое атмосферное давление, грязный дымотвод, сырые дрова, плохого качества уголь – данные моменты могут принести собственную долю неприятностей.

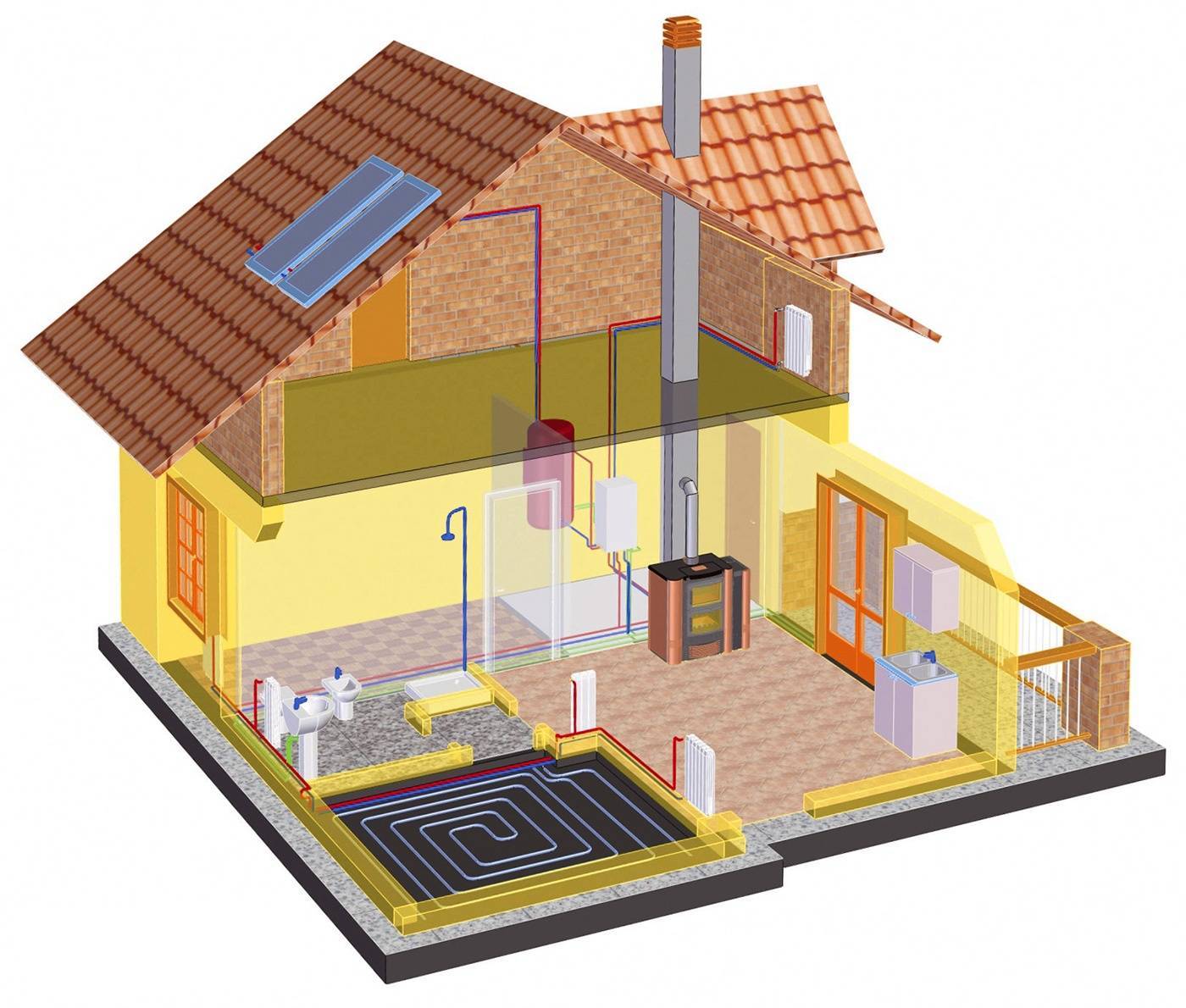

Схема устройства печи на дровах и системы обогрева

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

• строительный уровень;
• рулетка;
• мастерок;
• ведро;
• пассатижи;
• электродрель;
• сварочный инвертор;
• гаечный ключ;
• отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Почему собственно печное паровое теплоснабжение

Никто не заставляет именно возводить печь, чтобы сменить ею котел. Однако если печь уже есть, то ставить котел несколько нецелесообразно. Причин этому одновременно несколько:

• дровяное отопление или углем обойдется не очень дорого, чем остальными видами топлива;
• снос печи может вызвать добавочные траты по ремонту, а в некоторых случаях даже капитального;
• управление паровым теплоснабжением ручное, а это означает, полностью исключается риск выхода из строя автоматики;
• теплоснабжение на дровах – это самый хороший вариант для деревенского приватного дома или для дачного домика;
• если газ могут выключить, то печь прекращает работу исключительно при отсутствии дров или угля, а это уже на совести хозяина.

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Печь Кузнецов, видео

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

• бетон для фундамента;
• кирпич красный полнотелый;
• кирпич шамотный огнеупорный;
• кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
• металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

• мастерки и кельма;
• резиновый молоток;
• болгарка с кругом для кирпича;
• уровни, отвесы, бечевка;
• рулетка.

Последовательность выполнения операций своими руками

1. 1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
   2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
   3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.

Правильно приготовленный кладочный раствор не должен быть слишком пластичным или рассыпчатым. Проверитьего можно так: скатать из раствора шар размером с теннисный мяч и уронить его с высоты 1 м на ровную поверхность. Он должен слегка деформироваться, покрыться мелкими трещинами, но не рассыпаться.

1. 1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
   2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
   3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
   4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
   5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
   6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
   7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.

Расстояние от нагретых металлических элементов до сгораемых конструкций должно быть не менее 25 см! Проходы через перекрытия изолируют базальтовым волокном или другими негорючими материалами!

1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.
