Монтаж сливной системы крыши своими руками

Требуемые для крепления детали и правила монтажа отливов

Во многих случаях отливы можно смонтировать самостоятельно — особенно в случае выбора пластиковых или алюминиевых изделий.

Изготовить их можно также самостоятельно. Максимально простой способ состоит в разрезании стандартной трубы диаметром не меньше 160 мм. Разрез делается в продольном направлении, в итоге получают два желоба. Их надо обработать особыми составами и покрасить в необходимый оттенок. Для этого используется пурал или полиэстер. После этого приступают к закреплению готового изделия в нужном месте.

Расчеты параметров требуемого для конкретной кровли водоотлива производятся на этапе проектирования. При замене данных элементов пользуются этими же расчетами.

Несоблюдение рекомендованных диаметров водоотливных деталей приведет к переполнению системы и ее низкой функциональности.

Еще одно правило: установка стоков должна быть произведена непосредственно после перекрытия крыши для защиты фундамента уже на начальных этапах строительства.

Основные требования, которые необходимо соблюдать при монтаже отлива, следующие:

• Для крепления желобов нужно применять штатные кронштейны – они входят в комплект готовой системы. Кронштейны необходимо прикручивать к поверхности лобовой кровельной доски, стропильным брусам или доске кровли.

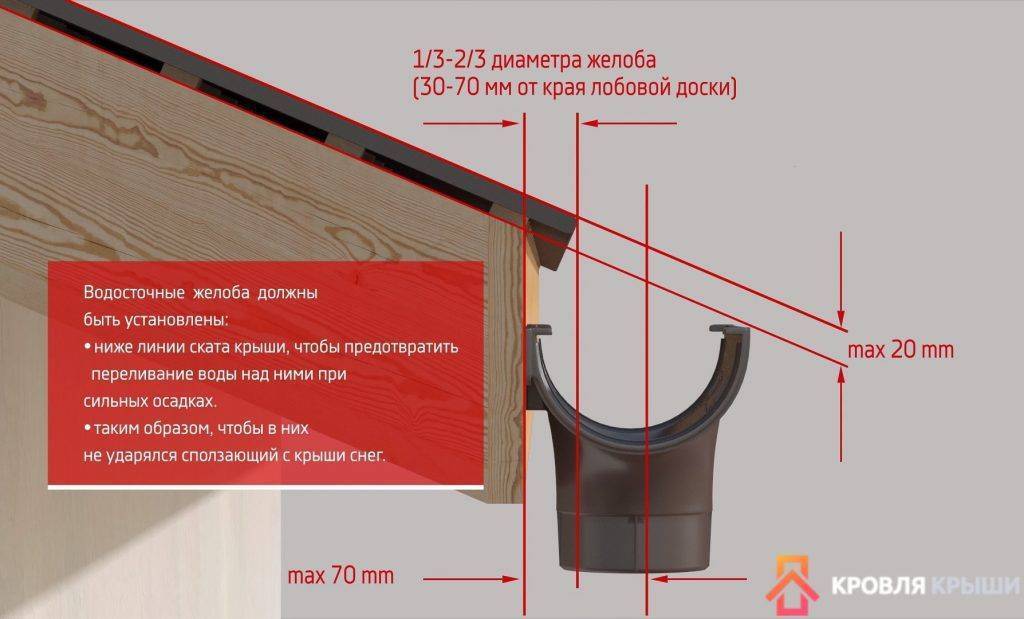

• Установка кронштейнов производится с таким расчетом, чтобы ось желоба совпадала с краем кровли. Для обеспечения необходимой жесткости конструкции кронштейны устанавливаются с промежутком от 60 до 70 см между ними.
• Для повышения эффективности стока воды монтаж водосточных желобов производится с минимальным уклоном 3-5% в направлении водосборной воронки.
• Расстояние между желобами водоотводов и стеной должно составлять 5-8 см — это необходимо для предотвращения воздействия на поверхность стены излишней влаги и последующего развития плесени.
• При установке отливов нужно использовать особую резиновую прокладку толщиной 1-2 мм. Она нужна для профилактики повреждения слоя краски или лака во время крепления желоба на смонтированный кронштейн.
• Важным правилом является устройство отливов до монтажа гидроизолирующего слоя кровельного пирога. Эта мера необходима для того, чтобы отливы прикреплялись прямо к мауэрлату: после монтажа гидроизоляции он будет закрыт.
• Установка водосточных труб должна производиться напротив места расположения ливневой канализации. Между нижним концом трубы и землей должно сохраняться расстояние от 15 до 30 см.

Конструктивные элементы внешней системы водостока

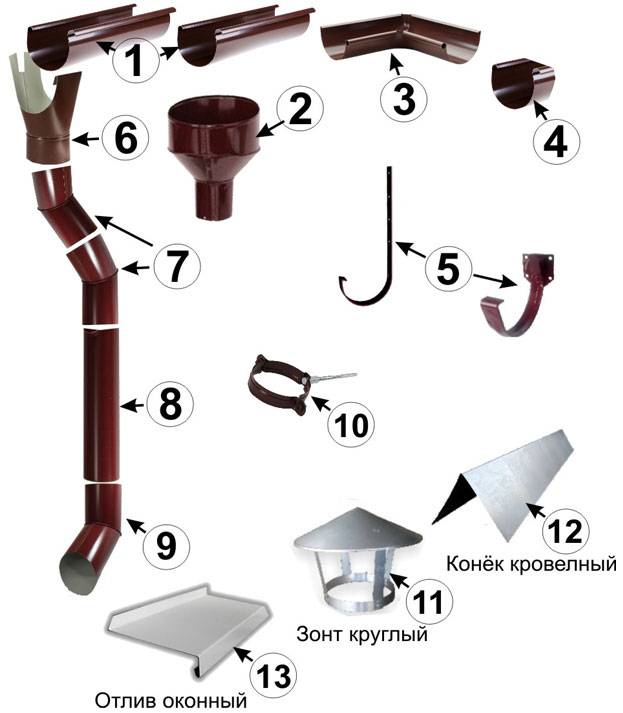

В конструкцию водоотливов крыши входят следующие элементы:

1. Желоб. Он устанавливается по всему нижнему краю скатов крыши или по периметру плоской кровли и предназначен для сбора воды и направления ее к водосточным трубам. Желоб должен иметь уклон, обеспечивающий самоток в направлении сливной воронки.
2. Водосточные трубы. Они располагаются вертикально по углам дома и в наиболее ответственных местах. В их задачу входит направление водного потока в место сбора в дренажной системе.
3. Сливная воронка. Она соединяет водосточную трубу с желобом и должна обеспечивать герметичность стыка.
4. Соединительные вставки. Они необходимы для соединения труб и желобов. Их задача: исключение деформации в месте стыка и сохранение постоянства внутреннего размера (диаметра).
5. Концевые заглушки. Используются для герметизации торцов желобов при отсутствии замкнутой по всему периметру дома системы.
6. Кронштейны, держатели. С их помощью закрепляются желоба и трубы.
7. Хомуты. Необходимы при креплении водосточных труб для исключения их деформации.
8. Дополнительные усиливающие элементы (соединительные вставки, уголки). Применяются при непрямолинейном расположении деталей водоотливной системы.
9. Крепежные детали – оцинкованные саморезы соответствующего размера.

Важно! Элементы для устройства водоотлива подбираются с учетом используемых материалов, конструкции крыши (скатная или плоская (прямая)) и стен, проекта системы

Монтаж конструкции своими руками

Если кронштейны устанавливаются на основание кровли, крюки предварительно следует изогнуть – угол изгиба должен соответствовать углу наклона ската кровли. В первую очередь выполняется монтаж кронштейнов для водосливных воронок. Далее расстояние между местами установки водосточных труб требуется разделить на минимально допустимый шаг установки кронштейнов. Данный показатель зависит от материала изготовления желобов. К примеру, рекомендуемое расстояние между соседними крюками для элементов из стали составляет 0,9 м, для пластиковых желобов – 0,6 м.

После разметки мест крепления следует натянуть шнур, который обозначит угол наклона желоба. Чтобы вода могла эффективно сливаться, перепад высот должен составлять не менее 2-3 мм на метр желоба .

Очередность установки элементов своими руками зависит от особенностей конкретной системы. В одних случаях в первую очередь монтируются воронки, в других – желоба. Разметка ведется от воронки, которая должна располагаться ниже уровня желобов. Стандартная длина водосливного желоба составляет 3 или 4 метра. Крайний элемент подрезается при подгонке по длине. Стальные или алюминиевые желоба режутся ножницами по металлу, пластиковые – ножовкой по дереву. На концах смонтированной своими руками линии желобов может устанавливаться наружный или внутренний поворот, соединитель или заглушка.

Желоба между собой скрепляются клеевым или бесклеевым способом, на уплотнителях, с применением силиконового герметика. Вид крепления определяется характеристиками материала и рекомендациями производителя. Между желобом и воронкой обычно предусматривается создание стыка с зазором для температурной деформации, что требуется учесть при проектировании системы .

Между воронкой и вертикальной водосточной трубой должно располагаться два колена и прямой отрезок трубы. В нижней части вертикального водостока выполняется монтаж стандартного сливного колена (специального колена, снабженного выносом под углом 45 градусов), если предполагается отвод осадков непосредственно на поверхность или в емкость для сбора дождевой воды.

Каждая из разновидностей и марок системы отвода воды имеет свои особенности, поэтому в ходе работ по установке требуется строго соблюдать рекомендации производителя .

Обслуживание водосточной системы

Чтобы водосточная система прослужила длительное время, требуется не только правильная сборка конструкции, но и своевременный уход за ней. Распространенной причиной различного рода повреждений является скопившаяся в желобах вода. При длительном воздействии влаги на стальные детали с поврежденным защитным покрытием возникают очаги коррозии, замерзание воды приводит к разрывам пластиковых элементов.

Скопление воды обычно обусловлено засорением водосточной системы листьями и другим мусором. Засорения также приводит к тому, что вода, стекающая с крыши, переполняет желоба и переливается через края, попадая на фасад дома. Желоба требуется регулярно очищать, особенно в период листопада, а на воронки водосточных труб рекомендуется установить специальные сеточки, предотвращающие попадание внутрь крупного мусора.

В районах со снежными зимами важно принять меры по защите системы водоотлива. Чтобы обезопасить конструкцию водостока от повреждения пластами снега, сходящими с кровли, на крыше устанавливаются снегозадержатели. Для предотвращения образования наледей и сосулек, а также с целью исключить замерзание воды в желобах и трубах, по краю кровли и в водосточной системе можно проложить греющий электрический кабель – данное решение успешно зарекомендовало себя в регионах, для которых характерно частое чередование оттепелей и заморозков

Для предотвращения образования наледей и сосулек, а также с целью исключить замерзание воды в желобах и трубах, по краю кровли и в водосточной системе можно проложить греющий электрический кабель – данное решение успешно зарекомендовало себя в регионах, для которых характерно частое чередование оттепелей и заморозков.

Эффективная водосточная система, монтаж которой можно выполнить своими руками, надежно защитит строительные конструкции и фундамент дома от повреждений, вызванных систематическим воздействием влаги.

Элементы водостоков

В их перечень входят:

1. Желоб. Предназначен, чтобы собирать дождевую, талую воды с крыши.
2. Заглушка желоба. Крепится на торцах. Направляет воду по сторону уклона к воронке.
3. Соединитель желоба. Им принято соединять желоба между собой. Герметичность достигается за счет уплотнителя из резины.
4. Универсальный угол. Изменяет направление потока воды. Закреплять нужно на внутренних, наружных углах крыши.
5. Колено трубы. Часто используется для аккуратного обхода элементов фасада зданий. Изменяет направление стока воды по трубе.
6. Воронка. Работает как водоприемник. Соединяет желоба с трубами. Перенаправляет воду из водосборной в водосливную систему.
7. Труба водосточная. Предназначена для вертикального стока воды.
8. Муфта соединительная. Элемент крепежа труб. Отвечает за компенсацию температурного расширения.
9. Слив. Отводит воду из системы в почву.
10. Универсальный хомут. Позволяет прикреплять трубу на нужном расстоянии от дома.
11. Металлический, пластиковый кронштейны. Требуются для монтажа желоба на карнизе крыши.
12. Прямой или боковой удлинитель кронштейна. Используется, когда нужно прикрепить кронштейн желоба к стропилам или скату кровли.
13. Регулируемый угол. Подойдет для прямых углов и до 150 градусов.
14. Хомут крепежа трубы к фасаду здания.
15. Защитная решетка. Предотвращает попадание мусора в водоотводную конструкцию.
16. Поворотный отлив карнизного свеса для пристенного крепежа.

Количество и наименования элементов для разных видов крыш могут отличаться и быть дополнены.

Устройство системы отливов для крыши

Внешний отлив для крыши

Отвод потоков можно не организовывать совсем, сделать внутреннюю сеть водостока (плоские кровли) или сформировать наружную систему приемки, обустроив слив с крыши дождевой воды. В первом варианте вода падает с карниза по всему периметру, попадает на площадь отмостки, от нее намокают стены строения. Так делали на домах, построенных в прошлые годы. Современные методы строительства предусматривают организованную систему.

Внутренний сток делают в многоэтажных домах, когда крыша имеет большую площадь и малый уклон (до 12°). Вертикальные стояки монтируют в середине здания, их располагают в пространстве лестничной клетки для возможного доступа при обслуживании. Горизонтальные отводы проходят под потолком подвала, по ним потоки направляют на улицу за отмостку строения.

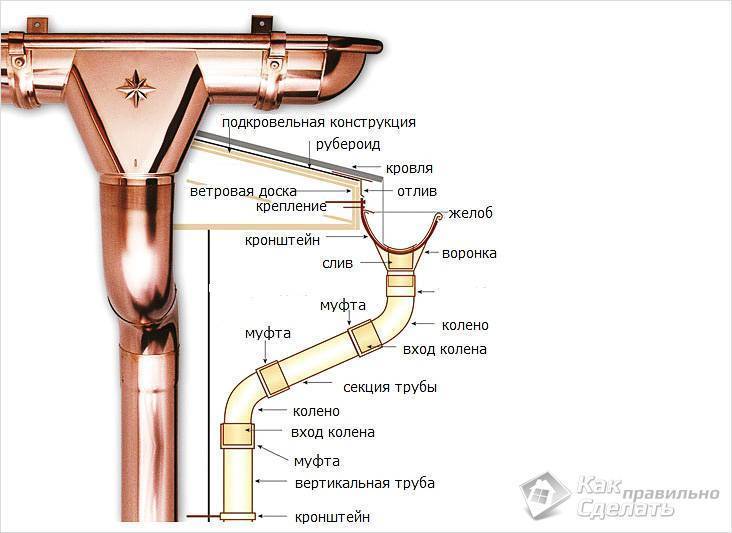

Сливная система для крыши состоит из основных и соединительных частей:

• желоб водостока в виде канала для приема стекающей дождевой воды и направления ее к месту слива;
• водосточные сливы способствуют попаданию струй в воронку коллектора;
• приемные воронки собирают талые и дождевые воды в трубы стояка;
• вертикальные коллекторы в виде сборной конструкции на фасаде проводят потоки вниз;
• заглушки для желобов, устанавливают на торцах водосточного канала;
• тройники используют для разводки системы труб, стояков;
• обводы в виде колен делают при обходе коллекторами архитектурных выступов на фасаде;
• решетку-уловитель ставят в жерле воронки-приемника для предохранения от листвы, мусора.

Желоба крепят к конструкции крыши с помощью металлических держателей. Есть короткие и длинные варианты кронштейнов, чтобы удобно было поддерживать желоб, создавать требуемое направление и уклон стока. Отвесные стояки к стенам строения фиксируют хомутами, обеспечивая правильное и устойчивое положение. Крепеж представляет собой кольцо по диаметру коллектора со штырем, загоняемым в вертикальное ограждение дома.

Сливная система крыши: проектирование и расчет

Проектирование сливной системы выполняется совместно с проектированием кровли дома. При этом соблюдаются следующие правила.

1. Необходимо определить места установки воронок. Их располагают на краю системы со стороны понижения уровня. В случае большой площади и длины кровельного ската требуется установка промежуточных воронок на расстоянии до 24 м друг от друга.
2. При невозможности установки промежуточных воронок увеличивают угол уклона желобков.
3. В зависимости от площади и конфигурации кровли выбирают диаметр водостоков: 80, 100 или 125 мм. Учитывается также количество осадков в регионе.
4. Для того чтобы слив воды с крыши происходил эффективно, монтаж системы выполняется из расчета: на 1 м² кровли – 1,5 см² сечения желоба.
5. Монтаж системы слива крыши из тяжелых металлов (из меди) не рекомендуется производить в случае сооружения легких каркасных строений.

Изготовление водостоков для крыши своими руками

Для работы понадобится:

сталь листовая оцинкованная (кровельное оцинкованное железо).
Лист оцинковки толщиной 0,5-0,7 мм.

Совет. Слой цинка согласно нормативу, должен быть не меньше
270 гр./м.кв. (На рынке встречаются листы с покрытием 60 275 гр./ м.кв). Такой
металл прослужит долго.

ножницы по металлу;

молоток (деревянный и обычный)

плоскогубцы.

Как сделать водосток для крыши своими руками

Для изготовления водосточной трубы нужно сделать выкройку на
листе металла (как альтернатива – из жести, листовой стали).

Совет. Размеры лучше наносить маркером. Если их чертить
чем-нибудь острым, например, шилом, то можно повредить защитный слой цинка. В
этом месте меньше чем через год образуется ржавчина.

Для закрашивания царапин на окрашенной оцинковке
используется только специальная акриловая краска (например, Цикроль, Тиккурила,
Текнос). Обычная краска просто «не удержится» на поверхности.

Ширина заготовки должна превышать диаметр трубы на 1,5 см.
Эта разница уйдет на соединение.

На заготовке начертить прямую линию фальца. При этом учесть,
что с одной стороны, она составит 0,5 см, с другой 1 см.

Завернуть металл (загнуть) с помощью плоскогубцев. Меньшую
сторону просто под углом. Большую сторону в форме буквы «Г».

Выровнять металл под прямым углом (выстучать молотком) 90
градусов.

Соединить стороны заготовки.

Завернуть более высокую кромку.

Соединить края заготовки. При этом меньшая сторона должна
зайти в большую.

Уплотнить кромки плоскогубцами.

Этот процесс называется ручная вальцовка листового металла
(гибка листа железа). Способы (виды) вальцовки на фото.

С одной стороны, трубу нужно подбить молотком (подмять,
подогнуть), чтобы в нее можно было завести вторую трубу.

Как сделать желоб для водостока своими руками

Изготовление металлического водосточного жёлоба выполняется
на специальном оборудовании (гибочный станок для листового металла).

В домашних условиях можно сделать своими руками, для этого
подойдет способ, описанный ниже.

Вырезать заготовку из дерева или трубы. Положить на нее
заготовку из листа металла и с помощью киянки придать ей нужную форму.

Совет. Предварительно нужно сделать завальцовку заготовки
желоба, это придаст ей жесткость.

Более простой способ – раскроить металлическую трубу
пополам.

Остальные элементы водостоков изготавливаются по такому же
принципу.

Нюанс. Для изготовления крепежей тонкая оцинковка не
подходит. Нужно брать стальную заготовку.

Желоба и сливные трубы

Устройство водосточной системы на скатных крышах, как уже стало понятным, ведется с использованием желобов. Они имеют свою классификацию:

• Карнизные. Их монтаж своими руками осуществляется вдоль карниза крыши;
• Парапетные. Их монтаж своими руками осуществляется между парапетными стенами. Надо сказать, что такая конструкция встречается довольно редко;
• Разжелбковые. Отводят жидкость к парапетным желобам.

Становится понятным, что для устройства обычной системы водостока правильно будет использовать пластиковые или металлические элементы карнизного типа.

Кроме всего прочего, различаются желоба и по своей форме:

• Рельефные;
• Прямоугольные;
• Полукруглые.

Устройство стока своими руками, как правило, осуществляется с использованием обычных полукруглых желобов. Рельефные же рекомендовано установить только там, где есть необходимость защитить весь сток от грязи, листьев и иного мусора.

Простое устройство водостока

Что касается материла с квадратным сечением, то его правильно будет установить на зданиях, которые находятся в регионах с повышенным уровнем осадков. Все дело в том, что желоба прямоугольного сечения имеют очень высокую пропускную способность.

Теперь, что касается труб. Они тоже могут быть двух типов – с прямоугольным сечением и с полукруглым.

Правильно будет сделать сток воды на солнечной стороне здания.

В том случае, когда общая площадь сбора влаги превышает 200 квадратных единиц, трубы должны иметь квадратное сечение по причине, которая была указана выше.
Для малых площадей гост определяет следующие соотношения площади к диаметру трубы, чтобы можно было правильно подобрать их на каждый отдельный случай:

• Площадь до 30 кв. м предполагает сделать сток из труб с диаметром в 8 см;
• Площадь до 50 кв. м. предполагает сделать сток из материала сечением в 9 см;
• Площадь до 125 кв. м предполагает установить сток из материала диаметром в 10 см.

Крепление всех труб осуществляется одинаково – на хомуты и штыри. Чтобы последние не ржавели, перед непосредственным применением их обрабатывают антикоррозийным составом.

Пути водоотвода

Система водоотвода установлена, осталось решить, как наиболее выгодно использовать собранную воду.

• Слив с крыши в бочку можно расположить в непосредственной близости, либо на удалении до пяти метров от дома. Можно закопать в землю. Собранная вода используется для поливки растений в саду, или огороде.
• Слив в колодец с целью фильтрации подойдет, если поливать ничего не нужно, но есть немного щебня. Для этого нужно выкопать котлован в грунте, высыпать на дно слой щебня примерно в 2-3 метра и обустроить сверху бетонный колодец. Сверху нужно засыпать щебень вперемешку с песком, добавив слой чистого песка в завершение. Вся подсыпка образует отличный абсорбирующий элемент, который очистит воду, но нужно иметь ввиду дальность расположения от дома. Когда дожди сливаются колодец ближе 2-х метров от дома, существует риск поднятия грунтовых вод. Данное явление может привести к аварийным нагрузкам на стены, разрушению фундамента и другим малоприятным вещам.
• Слив в водоем. Самый простой вариант, если никаких дополнительных использований воды не требуется. Дренажная канава, или водоем примут дождевую воду без вреда для экосистемы.
• Слив в канализацию. По согласованию с жилищными службами можно организовать слив воды с крыши в общую канализацию, если дом к ней подключен. За это взимается определенная плата, которая уточняется непосредственно в ЖЭУ, или ЖКХ.

https://youtube.com/watch?v=gDVMlXtxx3w

Виды, устройство и предназначение

Отлив для крыши представляет собой систему желобов и труб, устанавливаемых по всему периметру кровли. Он предназначается для организованного отвода дождевой и талой воды в дренажную систему. При отсутствии данной системы (даже при наличии карнизов и капельников) вода будет бесконтрольно стекать с крыши с образованием луж, затрудняя перемещение вдоль стен дома. Накопление влаги в непосредственной близости от фундамента способно оказать неблагоприятное воздействие на него и разрушить отмостку.

Отливы решают следующие задачи: сбор воды с поверхности кровли, направление собранных потоков в водоотводящие элементы и отвод жидкости по ним в нужные точки. Такие меры защищают фундамент дома от увлажнения.

В зимнее время желоб отлива избавляет от появления сосулек.

Кроме того, сбор осадочной воды позволяет ее использовать с пользой, например, для полива или хозяйственных целей.

Разновидности

Водоотливы для крыш различаются по используемым материалам для их изготовления:

1. Алюминиевые отливы. Их основное достоинство – легкий вес. Однако под воздействием воды данный материал окисляется, и требуется защитная покраска, а ее придется периодически обновлять.
2. Отливы из оксидированной меди. Преимущества: высокая коррозионная стойкость и благородный цвет, обеспечивающий привлекательный внешний вид. Ограничивает применение высокая цена и повышенный вес.
3. Стальные оцинкованные отливы. Это один из самых распространенных вариантов. В его пользу говорит доступная цена, высокая механическая прочность и повышенная стойкость к коррозии. Главный минус: ускорение разрушения металла в местах повреждения цинкового покрытия.
4. Отливы из нержавеющей стали. Они обладают высокой долговечностью и привлекательным внешним видом, но обходятся дорого.
5. Пластиковые отливы. Этот вариант становится достаточно популярным с учетом использования современной, высокопрочной пластмассы. Пластик имеет малый вес, высокую водостойкость, легко монтируется, а детали из него быстро и надежно стыкуются. Проблема возникает из-за пониженной износоустойчивости и появления хрупкости при минусовых температурах.

В целом, металлические элементы обладают более высокой прочностью и долговечностью, но издают неприятный шум во время дождя или града. Для устранения этого недостатка, а также защиты от атмосферных воздействий нередко используются металлические листы с полимерным покрытием.

Водоотливы могут различаться по форме основных элементов. Желоба и трубы могут быть круглые, прямоугольные и фигурные:

• При изготовлении своими руками чаще всего используется прямоугольное сечение, которое проще в изготовлении.
• Оптимальный вариант – круглая форма. Она позволяет оптимально использовать площадь, а элементы меньше забиваются грязью.
• Фигурные элементы применяются для придания дому оригинального внешнего вида.

По расположению водосточных труб выделяется внешняя и внутренняя система:

• В первом случае трубы расположены с внешней стороны стены и к ним имеется свободный доступ с улицы.
• Во втором случае водосток прячется под внешней отделкой или располагается внутри стены. Это защищает его от внешних воздействий, но он более сложен в изготовлении и обслуживании.

Конструктивные элементы внешней системы водостока

При проектировке системы водоотведения необходимо учитывать следующие элементы конструкции:

Элементы наружного водостока.

1. Желоба. Являются главным элементом сливной системы. Должны быть достаточно прочными, т.к. не только служат для отведения дождевой воды, но и удерживают большие объемы снега в зимнее время.
2. Трубы. Отводят воду, поступающую по желобам, в специальные приемники или канализацию.
3. Воронки. Служат для сбора воды из желобов и подачи ее в трубы.
4. Заглушки. Устанавливаются в торцах желобов и служат для защиты от переливания воды во время сильных ливней.
5. Крепежные кронштейны. Фиксируют желоба в нужном положении и придают конструкции устойчивость.
6. Повороты желобов и колена труб. Необходимы для направления потоков воды в нужную сторону.
7. Уплотнительные прокладки и резиновые кольца. Обеспечивают герметичное скрепление желобов между собой.
8. Соединительные муфты и хомуты. Служат для фиксации труб между собой и крепления их к стенам здания.

Устройство водоотливов

Водоотливы для крыши – это желоба круглого, прямоугольного или в исключительных случаях треугольного сечения, в которые со скатов крыши стекает вода. Некоторым домовладельцам их установка кажется излишней, ведь крышу специально конструируют таким образом, чтобы осадки самотеком переносились от конька к краям свеса. Однако, без водосточного отлива стекающая влага не имеет направленного движения, а выливается хаотично, подвергая опасности отделку фасадов дома, проникая в места соединений кровли со стенами, разрушая отмостку.

Монтаж отливов на скат крыши

Монтаж отливов на скат крыши

Если не сделать монтаж отливов, неорганизованный, стихийный сток воды со скатов приводит к образованию луж вокруг дома, где обычно размещают дорожки. Организация качественно работающей водосточной системы своими руками решает все вышеперечисленный проблемы, а также позволяет экономить природные ресурсы за счет сбора и использования для полива талой и дождевой воды

Немаловажно, что современные модели разнообразных цветов и состава, подобранные в тон к отделке фасада или кровельного материала, не портят, а украшают архитектуру сооружения
