Проектирование теплоснабжения внутри помещений
Описывая отопление снип выделяет следующие основные методы осуществления теплоснабжения зданий:
- От индивидуальных источников теплоснабжения (частные дома, поквартирное отопление)
- От централизованного теплоснабжения
- От автономного теплоснабжения (включая крышные котельные)
Когда отдельные помещения или их группы получают тепло от единого источника, обязательно проектирование независимого трубопровода. Перед каждой из групп необходимо устанавливать отдельный узел учета за тепловой энергией.
Проектируя отопительную систему, рекомендуется предусмотреть наличие контрольно-измерительных приборов. Они должны в автоматическом режиме регулировать температуру циркулирующей жидкости в зависимости от обстановки. Когда автоматическое регулирование не предусмотрено, суммарная мощность системы не должна превышать 50 кВт.
Когда предусматривается прокладка труб на основе полимерных материалов, необходимо руководствоваться ограничениями, предписанными производителями трубной арматуры. При этом параметры циркулирующей по трубам жидкости не должны быть более следующих значений:
- Давление (рабочее) – 1 МПа
- Температура теплоносителя – 90 град.
Проектируя отопительную систему, особое внимание уделяют ее стойкости (тепловой и гидравлической). Минимальный срок работы трубопровода и приборов отопления (радиаторы, конвекторы) должен составлять 25 лет
Внимание уделяется выбору теплоносителя, который будет циркулировать по трубам. Он должен быть безвреден для человека и не взрывоопасен
Специалисты и предписанные нормы рекомендуют использовать воду.
В холодную пору, когда температура снаружи опускается ниже -30 градусов, разрешается добавление некоторых примесей в теплоноситель. Запрещено использовать добавки 1-го и 2-го классов опасности, а также составы, которые способны вызвать разрушение трубной магистрали.
Варианты подключения
Система отопления открытого типа с насосом может быть реализована одним из предложенных способов. Каждый из них имеет свои слабые и сильные стороны, однако вам следует самостоятельно принять решение о том, какой из предложенных вариантов подойдёт именно вам. Например, для гаража будет уместна первая схема, в то время как для строения в несколько этажей нужна будет другая реализация.

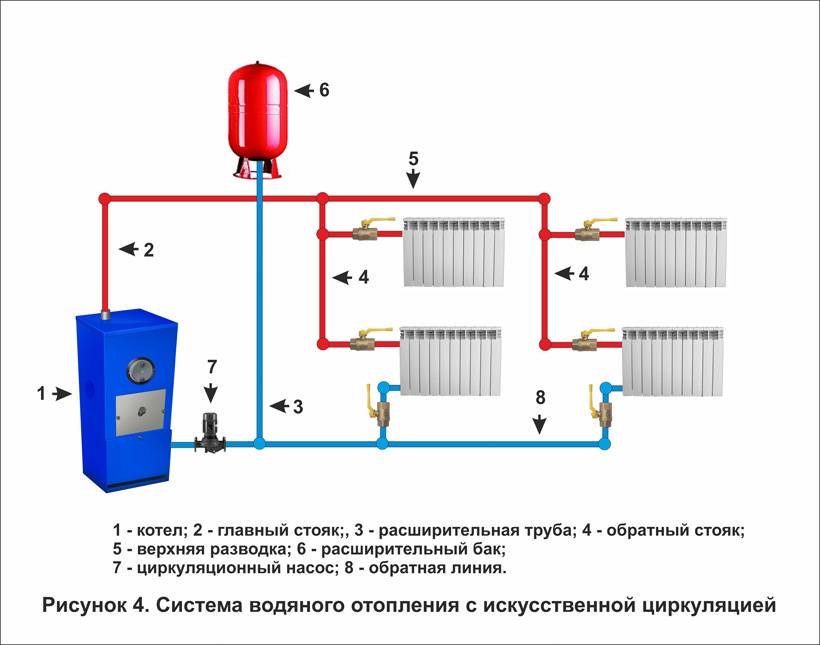

Схема системы отопления с насосом достаточно проста и может быть реализована своими силами, без привлечения сторонних специалистов.
Гибридная
Такой вариант предполагает, что в случае отключения электричества схема продолжит работу по аварийному варианту, и пусть с небольшими потерями, но всё-таки продолжит подачу тепла там, где это необходимо.
Реализуется горизонтальным способом прокладки труб. Трубы должны быть большего диаметра, чем при остальных вариантах подключения. Теплоноситель, нагреваясь в котле, поднимается по трубам благодаря законам физики, и протекает по горизонтальной трубе, расположенной под потолком, с небольшим уклоном. От основной трубы идут отводы вниз, к радиаторам. Двигаясь по предложенной схеме, вода остывает и стекает вниз, уходя в нижнюю горизонтальную трассу, по которой возвращается к котлу для повторного нагрева.
Недостатками такого подключения является необходимость прокладки верхней трассы из труб большого диаметра, привлекающей к себе внимание, малая скорость циркуляции и неравномерность распределения тепла. Кроме того, подобный вариант необходимо основательно рассчитать, используя на разных участках трубы разных диаметров, чтобы компенсировать распределение тепла
А преимущество одно, но зато какое: система автономна и в сочетании с твёрдотопливным котлом – практически не требует ничего, кроме топлива.
Когда электричество есть – вода прогоняется по трубам помпой, скорость тока увеличивается, прогрев происходит быстрее и распространяется более равномерно.
Однотрубная
Вариант практически не отличается от описанного выше, за исключением того, что трубы можно брать меньшего диаметра, а стояк вести вдоль пола. Такой вариант подключения известен под названием Ленинградка, в честь города, где был разработан и впервые внедрён.
Ленинградка – это отличный способ прокладки тепла в доме, реализуется она следующим образом: Вода, разогретая в котле и прокаченная насосом, движется по горизонтальному стояку. От которого идут отводы вверх, к радиаторам отопления. Сам стояк может быть спрятан в полу. Установка игольчатых клапанов на местах входа и выхода из радиатора позволяет проводить дальнейшее обслуживание без отключения всей сети. Установка такого клапана на участке находящемся между отводами к радиатору топления, позволяет в дальнейшем провести тонкую настройку и выровнять нагрев на разных участках цепи.
Двухтрубная
Как следует из названия, предполагает использование двух стояков. По одному из них тепло подаётся к радиаторам, по второму отводится от них. Применяется в основном с целью возможности настраивать температуру каждого отдельного радиатора в каждом отдельном помещении. Радиаторы дополняются реостатами, и благодаря тому, что теплоноситель подаётся к каждому из них практически одномоментно и обладает одинаковой стартовой температурой, могут быть настроены с предельной точностью.
Кроме того, такое подключение позволяет дополнять систему, устанавливая тёплые полу, отводы в линию горячего водоснабжения и другие необходимые дополнения.
Расчет необходимого объема мембранного бака
Необходимый объем мембранного бака рассчитывается по несложной формуле. Его величина составляет десять процентов от общего количества теплоносителя, циркулирующего по системе, в том случае, если в этом качестве выступает вода. Общий объем теплоносителя можно определить по показаниям водяного счетчика при заполнении системы отопления.
Более точную цифру получаем суммированием объема всех труб, емкости котла и батарей. Считается, что на один киловатт мощности котельного оборудования требуется пятнадцать литров теплоносителя, то есть общий объем жидкости определяется умножением паспортной мощности котла на пятнадцать. Это значение будет лежать в пределах допустимой погрешности.
Например, если для работы обогревательного оборудования необходимо триста литров воды, то объем мембранного бака должен составлять тридцать литров. Этот параметр увеличивается на пятьдесят процентов при использовании в качестве теплоносителя незамерзающей жидкости, то есть в данном случае величина необходимого объема будет составлять сорок пять литров. Кроме того, надо учитывать возможность утечек и увеличить расчетное значение еще приблизительно на три процента. При правильном определении величины мембранного бака клапан аварийного сброса давления не срабатывает.
Основные проблемы с отоплением и методы их устранения
При эксплуатации водяной отопительной системы в частном доме могут возникать различные проблемы. Неполадки, которые происходят в обогревательных элементах и арматуре, возможно, устранить своими руками. Некоторые общие проблемы также решаются хозяевами самостоятельно. Задачи, связанные с ремонтом котла, требуют специальных знаний и опыта. Их лучше доверить специалистам.
Батареи плохо работают, не нагреваются
Причин слабого нагрева батарей в частном доме может быть несколько. Основные источники проблемы:
- В систему отопления попал воздух и образовал пробки.
- Радиаторы забились грязью и уже не обеспечивают достаточный теплообмен.
- Давление в системе отопления упало и не продавливает весь контур.
- Монтаж отопительного оборудования выполнен с нарушениями.
- Кто-то перекрыл краны у батареи.
Первым делом желательно спустить воздух. В современных радиаторах для этого предусмотрены специальные краны Маевского.
Важно! Следует быть аккуратным с открытием крана. Отодвинуть лишние предметы, подставить под спускное отверстие посудину
Если выпуск воздуха не помог, то желательно заняться промывкой системы. Откручивается пробка у батареи и подставляется большая ёмкость. Хорошо, если в системе предусмотрен краник для таких случаев. Желательно сливать воду до тех пор, пока жидкость не станет чистой. В особо сложных случаях придётся снять батарею целиком и отдельно промыть под давлением.
Давление в системе отопления частного дома создаётся циркуляционным насосом и расширительным баком. Для поднятия давления часто достаточно открыть вентиль у котла и впустить в систему дополнительное количество теплоносителя. Такая проблема нередко возникает в двухконтурных отопительных приборах.
В случае неправильного монтажа разобраться с проблемой непросто. Лучше пригласить специалистов.
Падает давление
Когда давление периодически падает, то это говорит об одном из трёх явлений:
- В элементах оборудования образовалась течь.
- Из системы медленно выходит воздух.
- Происходит обкатка новых алюминиевых батарей.
Для обнаружения места утечки внимательно осматриваются все части отопительной системы. Там, где вода просачивается наружу, почти всегда появляются следы коррозии или белый соляной налёт. Когда утечка происходит в насосе и элементах котла, обязательно их обследовать. Для проверки расширительного бачка достаточно нажать на ниппель. Брызги из этой части гидрокомпенсатора будут означать, что придётся менять мембрану.
Часто периодическое падение давления в системе связано с неправильным заполнением её теплоносителем. Во время первого запуска или после непредвиденной остановки работы оборудования в систему может попасть воздух. Циркулируя по трубам, воздух будет потихоньку удаляться, и давление будет падать. В этом случае советуют произвести сброс воды в самой удалённой от котла точке при включённой подпитке.
Алюминиевые батареи имеют свойство на начальном этапе своей работы гасить давление. Происходит такой эффект из-за процессов окисления внутри радиаторов.
Разбалансировка
Балансировка в домашней системе отопления необходима для равномерного распределения тепла между радиаторами.
Чётко отбалансировать подачу воды в радиаторы возможно только с помощью специального прибора.
В домашних условиях калибровка идёт по температуре батарей. Подача регулируется кранами. У самой дальней точки вентили открываются полностью, и далее идут к котлу по убыванию мощности струи. На ближайшем к АГВ радиаторе вентиль открывается совсем немного. Процесс выравнивания длительный и весьма утомительный, при отсутствии соответствующего опыта.
Отсутствие циркуляции
Движение теплоносителя в системе отопления реализуется двумя способами: принудительно или посредством конвекционных потоков. Отсутствие циркуляции в контуре приведёт к тому, что батареи будут холодными при исправном котле. Нарушить движение воды по магистрали может поломка насоса или затор в трубах. Причиной пробки служит грязь, воздух в больших количествах, наплывы в местах спайки полипропиленовых труб, наросты из ржавчины внутри стальных конструкций. Иногда циркуляция нарушается ледяной пробкой на участке.
Выбор мембранного расширителя
Какую разновидность выбрать (открытого или закрытого типа)
Есть два типа расширительных баков: мембранные (закрытые) и открытые баки.
Рассмотрим отличия и определимся с рациональным выбором.
Расширительный бак с мембраной (закрытый)
При установке этого оборудования требуется манометр, ниппель и предохранительный клапан.
Чтобы избежать вскипания воды, располагайте бак ближе к котлу на обратке. Тщательно закрепите бак. Вес устройства в процессе эксплуатации может меняться в большую сторону.
Открытый расширительный бак
Устанавливают такой бак на самом высоком уровне установки. Часто пользуются чердаком. Бак снабжен переливной трубой для сброса излишков теплоносителя. В случае утечки воды из системы вода из бака автоматически позволяет восстановить прежний объем. Расширитель оборудуют циркуляционной трубой, чтобы исключить замерзание теплоносителя.
Открытые баки используют редко из-за недостатков:
- массивная конструкция;
- создаются благоприятные условия для процесса коррозии;
- нельзя использовать при высоком давлении.
Как определить необходимый объем расширительного бака
Основная характеристика при выборе и установке расширительного мембранного бака – объем. Рассмотрим разные методы, которые используют для определения этого показателя.
Способ 1
Объем бака должен составлять 10% от объема воды используемой в качестве теплоносителя. Метод основан на том, что коэффициент расширения у воды при температуре 100 градусов не переходит границу 0,08. Неточность состоит в том, что не берется в расчет давление в отопительной системе.
Способ 2
Относится к достаточно точным и рекомендуется при выборе расширительного мембранного бака. Формула для расчета:
V = C*Bt / (1 – (Pmin /Pmax))/ Кзап.
Где:
V – количество жидкости в системе;
Bt – коэффициент, учитывающий расширение воды при изменении температуры;
P min – исходное значение давления;
P max – разрешенное давление. Используется при расчете предохранительного клапана;
Кзап. – коэффициент наполнения бака водой. Отражает максимальный объем теплоносителя, который может поместиться в бачке. Для расчета используют таблицу:
Образец расчета:
Количество воды в установке 800 литров;
Bt для воды с температурой 85 градусов составляет 0,034;
Исходное давление – 1,5;
Предельное давление – 5.0;
Величину коэффициента заполнения находим по таблице – 0.58
Объем бака: 0,034*800/ (1 — 1,5/5,0)/0,58 = 67 литров.
Полученный результат умножают на коэффициент резерва равный 1,25.
Полный объем: 67*1,25 = 83,75 л.
Выбираем бак, который по объему близок этому значению.
Допускается пользоваться таблицами. В качестве теплоносителя – вода.
В расчете принимают во внимание все узлы гидросистемы. Параметры берутся из документации по проектированию систем теплоснабжения объекта
Если такая возможность отсутствует, воспользуйтесь следующим способом определения необходимого объема
Читайте еще: Схемы подключения гидроаккумулятора для систем водоснабжения: особенности подсоединения гидробака
Способ 3
Расчет приблизительный, основанный на связи мощности отопительной системы с объемом воды – теплоносителя установки. Один кВт соответствует 15 литрам воды, циркулирующей по трубопроводам установки. Что касается Bt –коэффициента расширения, то он находится по специальным таблицам с учетом состава жидкости. Сейчас в систему вводят теплоноситель состоящий из смеси воды с гликолями. Это повышает эффективность теплоотдачи.
Показатель давления определяют в каждом узле тепловой установки. Допустимое давление принимается по самому большому значению. Именно на это давление настраивается предохранительный клапан.
Мембранные компенсационные баки снабжаются устройствами для контроля и регулирования давления. Для контроля используют манометры.
Как определить диаметр трубы, идущей к расширительному баку
Чтобы не загружать вас излишними формулами, посмотрите видео, где подробно рассказано о том, какие диаметры труб должны быть при установке мембранного расширительного бака в системе отопления:
Комплектация открытой системы
Конструктивно магистраль состоит из основных и вспомогательных узлов – котла, циркуляционного насоса, расширительного бака, трубопроводов, батарей. Стоит рассмотреть все элементы подробнее.
Котел
Чтобы отопление открытого типа работало бесперебойно, нужно подобрать правильную мощность котла.
Недостаток показателя обернется плохой циркуляцией теплоносителя, избыток – увеличением расходов, а также:
- образованием конденсата в дымоходе;
- снижением срока эксплуатации элементов системы;
- неэффективностью работы котла, который не рассчитан на работу при сниженных нагрузках;
- отказом автоматики.
Расчет мощности производится по сложной формуле, но можно обойтись стандартом – на 10 м2 площади требуется 1 кВт мощности, плюс 15-30% запаса. Таким образом расчет производится довольно быстро. Помощь оказывают и производители оборудования, выкладывая на своих сайтах бесплатные калькуляторы расчета с учетом всех особенностей дома – утепления, схемы разводки, количества радиаторов и прочего.
Циркуляционный насос
Несмотря на то, что самотечная конструкция пользуется спросом, открытая система отопления с циркуляционным насосом отличается большей эффективностью, поэтому для строений площади от 50 м2 следует предусмотреть наличие этого агрегата. Установка прибора снижает эксплуатационные расходы, а потребление электричества не больше, чем у обычной лампы накаливания.
Подбирается насос не только по диаметру, но и производительности, мощности создаваемого напора жидкости. Все параметры указываются в техническом паспорте и дополнительных рекомендациях от производителя, потому инструкцию читать обязательно.
Расширительный бак
Мастеру с минимальными навыками сварки не составит труда сделать резервуар собственными руками
Важно учесть общий объем теплоносителя и сделать бачок с запасом пространства на расширение воды (примерно +10% к общему объему). При изготовлении бака следует отдать предпочтение металлу, стойкому к процессам коррозии
Радиаторы отопления
Батареи – обязательный элемент конструкции, передающий энергию теплоносителя воздуху в комнате.
Различаются радиаторы по материалу изготовления:
- Чугунные радиаторы. Прочные, стойкие к коррозии, дорогие приборы длительного срока эксплуатации. Большая масса и высокая инертность агрегатов – плюс для открытой системы отопления.
- Стальные приборы отличаются легкой массой, но подвержены коррозии. Выбирать следует приборы с антикоррозийным покрытием, которые отличаются сниженной теплопроводностью. Иначе расходы на отопление значительно возрастут.
- Алюминиевые батареи считаются оптимальным выбором. Легкие и прочные приборы обладают хорошей теплоотдачей, теплоемкостью. Монтаж отличается простотой.
- Биметаллические батареи – лидер по сочетанию качеств и оптимальной стоимости. Недостатков нет, но лучше такие приборы применять в системах с постоянным высоким давлением. При выборе самотечной схемы установка биметаллических радиаторов нецелесообразна.
Трубы открытой системы отопления
Выбор элементов магистрали производится с учетом диаметра, схемы разводки и материала изготовления деталей, в частности:
- металлические трубы тяжелы в монтаже, стоят дорого и не применяются в системах автономного отопления;
- медные отличаются предельно длительным сроком эксплуатации, выдерживают любые нагрузки, но стоят дорого;
- металлопластиковые – оптимальный вариант, но придется регулярно проверять прочность соединений, подтягивать стыки для снижения риска протечек;
- трубы из сшитого полиэтилена хорошо подходят для формирования тепловой системы, а простая сборка на фитинги облегчает монтаж, однако выбор затруднен большим количеством «кустарной» продукции, не отвечающей требованиям безопасности и практичности;
- полипропиленовые элементы считаются лучшими, такая магистраль проста в монтаже, служит долго и не требует особого ухода.
Основные элементы закрытой системы
Замкнутая система отопления состоит из отопительного котла (бойлера), труб, расширительного бака, циркуляционного насоса, радиаторов отопления и системы безопасности. Рассмотрим все элементы более подробно.
Бойлер
Котел для системы отопления может быть проточным или нагревательным. Первый совмещают функцию нагрева теплоносителя и подачу горячей воды в систему водоснабжения, второй отвечает только за прогрев теплоносителя для магистрали отопления
Отопление с помощью водонагревателя ничуть не уступает по эффективности получению тепла от стандартного бойлера, важно только обеспечить постоянную подачу воды в бак для поддержания объема теплоносителя в системе
Различаются бойлеры по типу топлива – газовые, электрические, со сжиганием твердого/жидкого топлива. Все агрегаты в обязательном порядке оснащены системой сброса воздуха, аварийного перекрытия поступления энергии. В продаже встречаются комбинированные котлы отопления – эти агрегаты сочетают возможность отопления несколькими видами топлива, например, газовый котел с топкой для угля, дров. Такая система актуальна при наличии перебоев с подачей централизованного газа, электричества.
Выбирается котел по мощности, которая рассчитывается с учетом площади дома, разветвленности системы отопления и желательных температурных показателей теплоносителя.
Циркуляционный насос
Назначение прибора – обеспечение равномерной и постоянной циркуляции теплоносителя в системе. Насос следует выбирать по мощности, чтобы он справлялся с задачей доставки воды в контур, включая отдаленные и тупиковые участки магистрали. При выборе агрегата в расчет принимается не диаметр трубы, под которую он сделан, а показатели производительности, напора водяной струи.
Расширительный бак
Герметичный сосуд компенсирует расширение воды при нагревании. Бак состоит из 2-х камер, разделенных гибкой мембраной. В одной части бака воздух, в другой – вода. Когда вода расширяется, воздух сжимается, мембрана вдавливается в отделение со сжатым воздухом. Как только теплоноситель остывает, мембрана возвращается на место, тем самым вытесняя жидкость в трубы. Таким образом поддерживается постоянный уровень давления, необходимый для равномерного прогрева носителя и циркуляции жидкости по тепловой системе.
Радиаторы отопления
Батареи отвечают за передачу тепла от воды в помещение, поэтому важно подобрать размеры, мощность радиаторов и установить их с соблюдением всех требований технологии. Различается несколько типов радиаторов по материалу изготовления:
Различается несколько типов радиаторов по материалу изготовления:
- Чугун. Прочные и практичные приборы с высокой теплоотдачей, но медленным прогревом. Плюс в неограниченном сроке эксплуатации, минус в массивности приборов.
- Сталь. Облегченные конструкции с минимальной инертностью и высокой теплоотдачей. Минус – малая теплоемкость, из-за чего придется тратить больше энергии на поддержание комфортной температуры, к тому же сталь подвергается коррозии, что уменьшает срок эксплуатации всей системы. Плюсы в эстетичности приборов, их невысокой стоимости.
- Алюминий. Высокая теплоотдача, небольшой вес, малая инертность – плюсы, подверженность коррозии – минус.
- Биметаллические конструкции. Являются самыми востребованными, сочетают характеристики стали и алюминия – сверху алюминиевый кожух и стальной сердечник внутри. Облегченные по весу радиаторы хорошо и быстро прогревают помещение, обладают высокой теплоотдачей, но не противостоят коррозии.
Трубы закрытой системы отопления
Трубопровод магистрали – элементы, транспортирующие теплоноситель по всему контуру. Если выбирается схема закрытой системы отопления, трубы нужно подбирать с учетом всех особенностей конструкции.
Элементы различаются по материалу изготовления:
- Сталь. Трубы могут быть обычными, оцинкованными или нержавеющими. Это тяжелые элементы, соединение которых требует сварки и нарезки резьбы – без специалиста при монтаже не обойтись.
- Медь. Прочный материал, не подверженный коррозии. Цена труб высокая, сложность при монтаже большая, применяются нечасто.
- Металлопластик. Трубы не отличаются сложностью в монтаже, но обилие металлических соединений, которые нужно периодически проверять на протечку и подтягивать, может доставить неудобства. К тому же металлопластик податлив на линейные расширения, что также не является плюсом применения.
- Полипропилен. Много плюсов, минус один – для системы отопления подходят металлопластиковые армированные трубы, которые выдерживают линейное расширение, минимизируют риск протечки. Стоит материал дороже, но повышенная прочность нивелирует этот недостаток.
Расширительный бак для отопления открытого типа: характеристика устройства
Открытый расширительный бак для отопления имеет простую конструкцию в виде прямоугольной или цилиндрической емкости, оснащенной крышкой, которая предотвращает попадание частиц грязи в систему. Расширитель должен иметь патрубок, к которому будет подводиться труба от системы отопления. Емкость также должна быть оснащена сливным краном, который понадобиться для отведения жидкости в канализацию, в случае накопления ее в больших объемах.
Для безопасной эксплуатации расширительный бак должен иметь переливную трубу для отведения лишней воды в сливную сеть в случае переполнения бака. Также к нему должна быть подведена труба водоснабжения для пополнения системы отопления водой.
Расширительные баки для отопления открытого типа могут быть изготовлены из любого материала. Это может быть листовая сталь, нержавейка или пластик. Главным условием является то, что он должен быть термостойким, поскольку теплоноситель нагревается до высоких температур.
Строение расширительного бака мембранного типа: 1 – металлический корпус, 2 – патрубок, 3 – мембрана между двумя камерами бака, 4 – камера, заполняемая теплоносителем, 5 – воздушная камера, 6 – ниппель
Принцип работы расширительного бачка системы отопления
Принцип работы бака заключается в следующем. Разогретая до значительной температуры жидкость начинает увеличиваться в объеме, тем самым способствуя повышению давления в системе. Излишки жидкости выдавливаются в расширительный бак, где она будет находиться до момента остывания, после чего самотеком возвратится обратно с систему отопления. Данный процесс выполняется циклично.
Расширительный бак для системы отопления открытого типа оснащен несколькими патрубками:
- для соединения расширительной трубы, через которую поступает теплоноситель;
- для циркуляционной трубы, что отводит воду из системы;
- контрольной трубы, предназначенной для регулировки наполненности системы и
- ликвидации из нее воздуха;
- переливной трубы, для удаления излишков жидкости.
Также конструкцией предусматривается запасной патрубок с краном, через который вода сбрасывается при ремонте системы.
Принцип работы расширительного бака системы отопления
В случае достижения жидкостью максимального уровня, вода будет поступать через переливную трубу в канализацию, в случае подключения к ней. Если на переливе установлен патрубок с краном, необходимо периодически проверять уровень воды в баке простым открытием запорной арматуры. При установке расширительного бака для отопления, его можно оснастить реле верхнего и нижнего уровней, которые могут подавать звуковой или световой сигнал, когда жидкость доходит до максимального уровня в точке перелива, или минимального.
Поскольку расширительный бак не является герметичным, часть жидкости, прибывая в контакте с воздухом, испаряется, что требует ее компенсации для нормальной работы системы. Это происходит при непосредственном участии человека, который должен контролировать объем воды в системе и, при необходимости, пополнять его.
Достоинства и недостатки открытого расширителя
Главными преимуществами расширительного бака системы отопления открытого типа является простота конструкции и полная автономность устройства, работа которого не зависит от работоспособности системы. Все процессы в нем происходят согласно естественному круговороту, без использования насосного и прочего оборудования. Также радует доступная цена расширительного бака для отопления открытого типа, которая стартует от 1500 руб.
К недостаткам такой емкости можно отнести:
- необходимость теплоизоляции бака для снижения потерь тепла;
- монтаж дополнительных трубопроводов, что портит эстетичный вид;
Расширительный бак имеет довольно простую конструкцию
- не герметичность резервуара;
- необходимость периодического пополнения воды в системе в результате испарения жидкости. Поскольку вода непосредственно контактирует с воздухом, это может стать причиной возникновения коррозии стальной емкости, что приведет к уменьшению теплоотдачи, появлению шума и снижению периода ее эксплуатации.
В частном доме расширительный бак отопления открытого типа устанавливается в чердачном помещении, лестничном проеме или специально оборудованном боксе, который устанавливается на крыше дома. При достаточной высоте здания его можно расположить внутри жилого помещения в санузле или хозкомнате.
Расширительную емкость устанавливают рядом с котлом отопления
Группа безопасности
Ставится группа безопасности на подающий трубопровод на выходе из котла. Она должна контролировать его работу и параметры системы. Состоит из манометра, автоматического воздухоотводчика и предохранительного клапана.
Группа безопасности котла ставится на подающем трубопроводе до первого ответвления
Манометр дает возможность контролировать давление в системе. По рекомендациям оно должно находится в пределах 1,5-3 Бар ( в одноэтажных домах это 1,5-2 Бар, в двухэтажных — до 3 Бар). При отклонении от данных параметров надо принимать соответствующие меры. Если давление упало ниже нормы, надо проверить нет ли где течи, а потом добавить некоторое количество теплоносителя в систему. При повышенном давлении все несколько сложнее: необходимо проверить в каком режиме работает котел, не перегрел ли он теплоноситель. Также проверяется работа циркуляционного насоса, корректность работы манометра и предохранительного клапана. Именно он должен сбрасывать излишек теплоносителя при превышении порогового значения по давлению. К свободному патрубку предохранительного клапана подсоединяют трубу/шланг, которую выводят в канализацию или дренажную систему. Тут лучше делать так, чтобы была возможность контролировать срабатывает ли клапан — при частом сбросе воды надо искать причины и устранять их.
Состав группы безопасности
Третий элемент группы — автоматический воздухоотводчик. Через него выводится воздух, попавший в систему. Очень удобное устройство, которое позволяет избавиться от проблемы воздушных пробок в системе.
Группы безопасности продаются в собранном виде (на фото выше), а можно купить все устройства отдельно и подключить их при помощи тех же труб, которыми делали разводку системы.
