Требования безопасности и преимущества наружной проводки в квартире

Условия монтажа открытой проводки

Общие требования к электропроводке открытого типа изложены в ПУЭ 7 (гл. 2.1). Их соблюдение гарантирует безопасную эксплуатацию:

• нельзя размещать пучки кабеля вблизи отопительных приборов, так как при длительном воздействии повышенных температур изоляция разрушается;
• жилы не должны проходить вблизи труб, допустимое расстояние до трубопровода с горючей жидкостью, газом ≥ 400 мм, с негорючим веществом ≥ 100 мм;
• в местах стыковки устанавливают распределительные коробки, их размещают в легкодоступных зонах;
• в санузлах, других помещениях с повышенной влажностью прокладывают кабель с двумя-тремя слоями изоляции;
• в помещении с подвесным потолком кабель крепят к стенам;
• минимальное расстояние от проема, угла 150 мм.

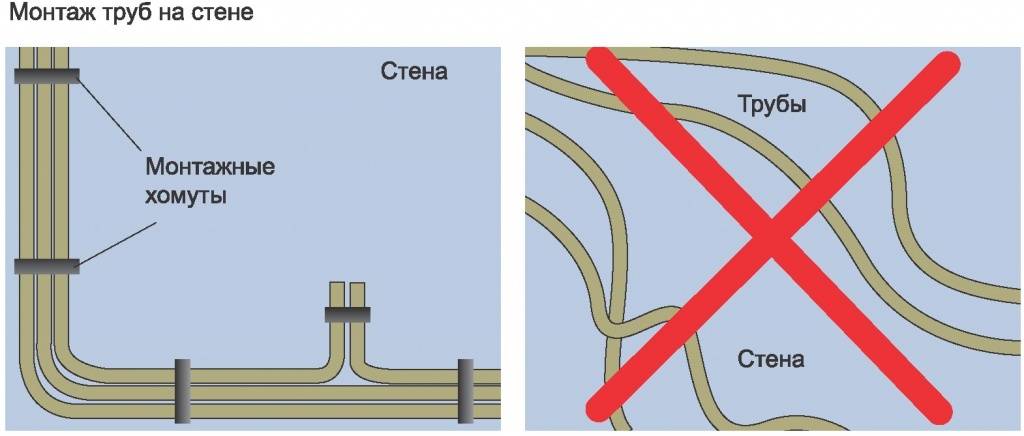

Линии располагают только вертикально или горизонтально

Важно! Запрещено прокладывать провода по диагонали, все повороты выполняют под углом 90° с радиусом изгиба не менее 3 см. Вам это будет интересно  Описание кабеля ВВГнг-LS

Вам это будет интересно  Описание кабеля ВВГнг-LS

По действующим требованиям выключатели можно устанавливать на высоте 60 см, а розетки в 20 см от линии пола.

Требования к внешней проводке в квартире

В первую очередь, необходимо составить электрическую схему линий и элементов: розеток, выключателей и коробок. При составлении проекта нужно учитывать моменты:

• Линии проводки должны располагаться вертикально или горизонтально относительно плоскостей помещения. Другие варианты запрещены техникой безопасности.
• По стандартам они должны пролегать на расстоянии 15-20 см от углов, оконных и дверных проемов. Расстояние от уровня пола: розетки не менее 20 см, а выключатели — 60 см.
• Нельзя прокладывать кабели рядом батареями, обогревателями и другими элементами теплоизлучения. Изоляционный слой приходит в негодность от постоянной температуры и риск аварийной ситуации повышается до критического состояния.
• Под трубами, где скапливается конденсат, также запрещено проводить электрические элементы.
• Для помещений с повышенной влажностью элементы электропроводки должны иметь двойную или тройную изоляцию.
• Соединения и узлы проводов должны находиться только в распределительных коробках.
• Заранее на схеме располагают распределительную коробку в легкодоступное место.

Если система прокладывается не через трубы или защитные панели, то используются специальные скобы, продающиеся в специализированных магазинах. Они необходимы для предотвращения провисания проводов под тяжестью собственного веса. Расстояние скоб проводки горизонтального типа — каждые 30-40 см, а для вертикального — 60 см.

Распространенные ошибки

Одна из распространенных ошибок — соединение проводов методом скрутки

Наружная проводка производится проще, чем закрытая, однако мастера совершают ряд типичных ошибок. К самым популярным относятся следующие:

Отсутствие составленной схемы. Если заранее не продумать внутреннюю разводку витого кабеля для открытой проводки, понижается надежность и удобство всей собираемой системы.
Выбор некачественных материалов

От качества проводов и коробов напрямую зависит безопасность в доме, поэтому важно отдавать предпочтение проверенным изделиям. Купить все можно в профессиональном магазине стройматериалов и электротехнических приборов

Следует выбирать известные торговые марки, которые отвечают за качество товара и имеют соответствующие лицензии.
Покупка проводов без учета запаса. Неправильный подсчет сечения кабеля электрического для наружной прокладки без добавки в 20% может грозить перегрузками и возгоранием.
Подсоединение мощных электроприборов в общую розетку, а не через отдельный кабель. Даже при установке профессиональной розетки, рассчитанной на повышенную мощность, электропроводка может не справиться с нагрузкой.

Соединение проводов скруткой. Этот способ строго запрещен ПУЭ, поэтому лучше использовать клеммы.
Контакт медных и алюминиевых проводов. Эти материалы имеют разные свойства, поэтому при попытке их соединения контакт будет ненадежным и быстро разрушится.
Неправильное местоположение распределительных коробок. Их ставят на 20 см ниже потолка, чтобы уменьшить риск случайного повреждения.
Отсутствие заземления.
Установка розеток и выключателей в местах, в которых сложно дотянуться руке любого жильца квартиры.

Плюсы открытой проводки

• Простой монтаж без грязных работ. Исключается порезка стен, штробление, пылевые работы и последующая длительная уборка. Уменьшается и количество специального инструмента для осуществления монтажа. Большинство работ проводится с помощью шуруповерта, перфоратора. В определенных случаях, и только если это связано с дизайнерской схемой прокладки цепи, данные условия могут измениться;
• Быстрое проведение работ. Минимизация сложных процессов сокращает время монтажных электротехнических работ с прокладкой кабеля. Сохраняется только стандартное время пайки, скруток, соединений, сбора коробок и подключения к щиту;
• Сохранение целостности поверхностей конструкций, исключение повреждений стен и потолков;
• Минимизация и практическое исключение мокрых процессов, например, штукатурки, как в случае прокладки скрытой проводки, когда необходимо заполнение готовых канавок с кабелем раствором;
• Возможность смены конфигурации схемы укладки, нет необходимости ее зарисовки или внесения правок;
• Доступность системы для осмотра, профилактики, ревизии, последующего ремонта или замены;
• Сохраняется качество мобильности проводки – при перестановке мебели или необходимости подключения приборов бытовой техники в другом месте, розетку или выключатель можно без проблем перенести!

Требования к внешней проводке в квартире

В первую очередь, необходимо составить электрическую схему линий и элементов: розеток, выключателей и коробок. При составлении проекта нужно учитывать моменты:

• Линии проводки должны располагаться вертикально или горизонтально относительно плоскостей помещения. Другие варианты запрещены техникой безопасности.
• По стандартам они должны пролегать на расстоянии 15-20 см от углов, оконных и дверных проемов. Расстояние от уровня пола: розетки не менее 20 см, а выключатели — 60 см.
• Нельзя прокладывать кабели рядом батареями, обогревателями и другими элементами теплоизлучения. Изоляционный слой приходит в негодность от постоянной температуры и риск аварийной ситуации повышается до критического состояния.
• Под трубами, где скапливается конденсат, также запрещено проводить электрические элементы.
• Для помещений с повышенной влажностью элементы электропроводки должны иметь двойную или тройную изоляцию.
• Соединения и узлы проводов должны находиться только в распределительных коробках.
• Заранее на схеме располагают распределительную коробку в легкодоступное место.

Если система прокладывается не через трубы или защитные панели, то используются специальные скобы, продающиеся в специализированных магазинах. Они необходимы для предотвращения провисания проводов под тяжестью собственного веса. Расстояние скоб проводки горизонтального типа — каждые 30-40 см, а для вертикального — 60 см.

Разновидности кабельных каналов

Кабельные каналы изготавливают из различных материалов: дерева, металла, пластика. Наибольшую популярность получили каналы из ПВХ. Они термостойки, устойчивы к воздействию различных химических веществ, ударопрочны и т. д.

Производят короба, имеющими разные параметры:

• микроканалы (размеры не превышают 16 на 12 мм);
• миниканалы (максимальный размер 40 на 16 мм);
• стандартные (100 на 50);
• большие.

Осветительным приборам хватит кабеля с сечением 1,5 мм², для розеток данный показатель должен быть больше — 2,5 мм². Если же прибор требует повышенную мощность, лучше использовать электропровод сечением не менее 4 мм². Главный ориентир при выборе канала — это его размеры.

Дополнительная комплектация включает углы, переходники, заглушки и другое. Каналы могут иметь специальные секции, разделяющие провода для открытой электропроводки.

Правила монтажа открытой электропроводки

При выполнении работ требуется неукоснительно выполнять требования ПУЭ и правил пожарной безопасности.

• Профессиональный монтаж начинается с разработки и расчета принципиальной и монтажной схемы открытой электропроводки
• Затем подбирается кабель нужной марки (ВВГ нг), оконечное оборудование (выключатели и розетки в наружном исполнении), распределительные коробки, клеммники, изделия, в которых будет монтироваться кабель (труба, короб, плинтус);
• Выполняется разметка будущей электропроводки
• Крепятся конструкции, в которые будет убираться кабель. Тип крепежа подбирается с учетом материала основания несущей ограждающей конструкции и вида фиксируемого изделия (плинтус, кабель-канал, гофротруба)
• Выполняется прокладка проводки и соединение ее отдельных участков в распределительных коробках, проверка целостности сети
• Устанавливается оконечное оборудование и светильники

Правила монтажа и способы прокладки проводки в доме

В загородном доме по правилам монтажа проводки, прокладка кабеля осуществляется от электрощита, где установлен электросчетчик, к месту расположения розеток. Для работ используется только жесткий медный кабель в ПВХ-оболочке. Выбирая сечение проводов, ориентируются на параметры распределительного автомата.

При подведении электричества к дому необходимо учитывать, что на жилой территории, а также на дачном участке провода должны располагаться на высоте не меньше 2 м, в подсобных помещениях (мастерской, гараже и т. д.) — не меньше 2,5 м.

Существуют различные способы прокладки проводки в строениях разного типа. В деревянном доме прокладывается открытая проводка, в кирпичном — она может быть и закрытой. Внутри строения прокладка проводки в доме осуществляется на расстоянии 15—20 см от потолка, при подводе к люстрам они проходят непосредственно по потолку. Если выполнить вышеуказанные требования сложно, то лучше уложить провода в трубы или спрятать их в стены. Исключением может быть лишь спуск проводов к выключателям и розеткам в сухом помещении.

Чтобы защитить провода от механических повреждений при прокладке сквозь кирпичные или деревянные стены, в отверстия закладываются небольшие отрезки металлических или изоляционных труб. При этом отклонение проводки от трассы не допускается. Следите, чтобы при входе в трубу провода не были смяты. Труба должна выступать из потолка и стены на 10 мм, а из пола второго этажа не меньше чем на 1,5 м. Металлоконструкции необходимо заземлить, чтобы избежать поражения электрическим током. Если вы планируете отделывать стены гипсокартоном, провода следует дополнительно изолировать — так вы повысите противопожарную безопасность дома.

Провода, заведенные в распределительные коробки, паяют без применения кислоты. Лучше использовать канифоль.

Чтобы провода не нагревались при прохождении через них электрического тока, их соединяют таким образом, чтобы сечение узлов соответствовало сечению основного проводника, то есть у всех проводников должно быть одинаковое сечение.

Особое внимание уделяют заземлению металлических корпусов электрооборудования и трансформаторов, понижающих напряжение. Для кухонной вытяжки, электроплиты, стиральной машины, освещения крыльца, кнопки электрозвонка, автоматических гаражных ворот устраивают отдельные ответвления электропроводки

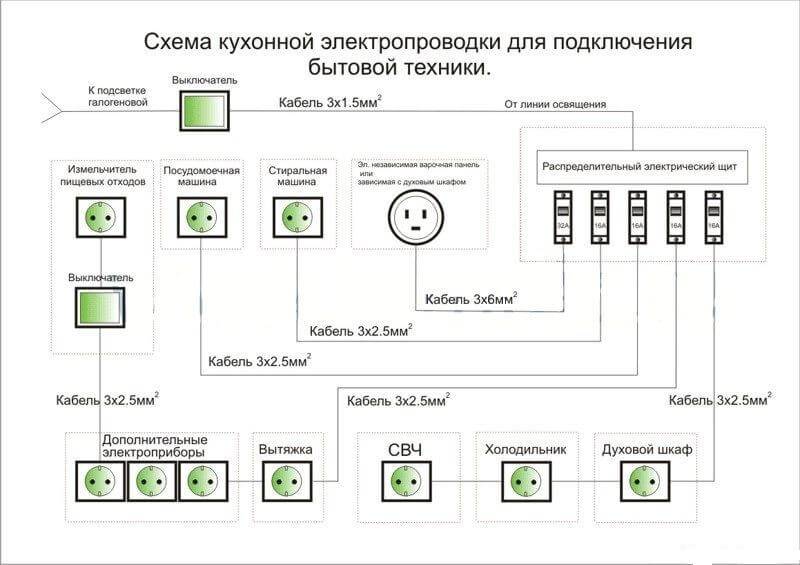

Для кухонной вытяжки, электроплиты, стиральной машины, освещения крыльца, кнопки электрозвонка, автоматических гаражных ворот устраивают отдельные ответвления электропроводки.

В чем преимущества способа открытого монтажа

Скорее всего вы не раз встречали варианты монтажа открытой электропроводки в больших торговых центрах, супермаркетах, в хозяйственных дачных постройках или гаражах.

Не часто в своих уютных домах, люди решаются на монтаж открытой электропроводки. И как ни странно, напрасно.

Открытая электропроводка, может не только быть практичнее, экономичнее и легче в процессе монтажа, но и стильной с точки зрения интерьера.

Всё что необходимо для этого лишь собственные усилия, безопасный инструмент, желание и качественный, а главное безопасный, материал.

Плюсы монтажа открытой электропроводки:

1. Небольшое количество девайсов и используемого материала, по сравнению с тем, что понадобиться при проведении скрытой электропроводки.
2. Вы всегда можете без особых усилий провести необходимую розетку или вывести новую группу проводов для любой потребности
   Простой монтаж, не требующий сложных специальных умений.
3. Ремонт и обслуживание кабеля не испортит декор или отделку ваших стен.

Помимо плюсов, конечно же, есть и свои небольшие минусы. А скорее лишь то, что следует заранее предусмотреть.

Ввиду того, что открытая электропроводка проходит по внешней поверхности, например, стене, а не внутри ее, существует повышенный риск физических повреждений, что соответственно уменьшает срок службы кабеля.

Помимо опасности для самой открытой электропроводки, не малые риски и для тех, кто живет в помещении.

К сожалению, маленькие дети, а уж тем более домашние любимцы, вовсе не осознают того, что открытая проводка – не игрушка и легко может стать источником угрозы.

Также, есть риск возникновения пожара, если неправильно уложить открытую проводку.

Чтобы избежать этих и других возможных рисков при открытом монтаже, всегда следуйте инструкции и рекомендации специалистов.

Например, не проводить открытый монтаж электропроводки на кухне таким образом, что на трассы или в сами розетки могли бы попасть вода или жар от плиты и духового шкафа.

Заметьте, все приводимые в этой статье, виды открытого монтажа действительно сделают ваш дом более безопасным.

Ведь все варианты, будь то кабель – канал, гофра или плинтус, изолируют провод от внешнего влияния и излишнего внимания в вашем доме, в том числе и любознательных детей.

Самое главное при любом открытом монтаже, это обеспечение безопасности и максимально снизить риск возгорания, во избежание пожара и других плачевных последствий.

Поэтому, внимательно изучите инструкцию и все рекомендации. И используйте современные электрические изделия и средства для открытого монтажа, которые не будут поддерживать процесс горения.

Как подобрать кабели и провода?

Для правильного создания наружной электропроводки применяются те же кабели, что и при скрытом способе. В идеале следует подобрать:

• силовые провода
• информационные кабели

Для легкой укладки стоит подбирать гибкие провода, так как проложить жесткий кабель, например, в гофрированной трубе, довольно проблематично. При этом кабели могут быть не очень массивными, особенно с учетом того, что чем больше кабель, тем выше его цена. Помимо этого, массивные кабели сложны в монтаже. Их очень трудно согнуть, скрутить, соединить с электрическими приборами. К тому же, они могут не подойти по размеру к розеткам и кабельным каналам, монтаж при помощи которых является сегодня наиболее оптимальным. Кабель-каналом называют пластиковые профили в форме буквы «П», а также треугольника, овала и пр., внутрь которых уложены кабели и провода.

Материал изготовления каналов – ПВХ-пластик, устойчивый к перепадам температуры и химическим реакциям. При желании его легко можно окрасить в желаемый цвет. Радует и тот факт, что ПВХ не выделяет вредных токсичных веществ и является нейтральным для здоровья человека.

Кроме канала вам потребуются аксессуары, в числе которых модули для розеток, повороты, углы и другие полезные в работе детали.

Внутренняя скрытая электропроводка

Такой вид электропроводки используется в тех случаях, где нужно ее спрятать, чтобы не нарушить дизайн помещения — это дома, квартиры и другие помещения. Электропроводку скрывают в штробах стен, под полом, за каркасом подвесных потолков. Провода под полом, за навесным потолком протягивают в пластиковой гибкой гофре или в металлической трубе.

Способ укладки проводов зависит от конструкции зданий и требованию пожарной безопасности этих сооружений. На бетонных или кирпичных стенах пробиваются штробы, куда укладывается провод. Сверху штробы закидывают штукатурку. В этом случае возникают трудности при ремонте электропроводки.

Скрытая электропроводка в штробе под штукатурку

При неисправностях проводов вскрывается штукатурка, что приводит к дополнительным материальным затратам. Собирается схема электропроводки в разветвительных коробках, обычно под потолком. Эти короба в основном пластиковые, но могут быть и пожаробезопасными металлическими для монтажа в деревянных конструкциях.

Иногда в панельных плитах прокладывают трубы размером до 4 см в диаметре для укладки проводов. Для скрытой электропроводки кабель выбирают по сечению больше, чем для открытого вида монтажа, так как охлаждения при скрытой проводке затруднено. Несмотря на все эти недостатки, этот вид электропроводки пользуется наибольшей популярностью.

Помогла вам статья?

ДаНет1

НАРУЖНАЯ ЭЛЕКТРОПРОВОДКА

По-другому наружную электропроводку называют уличной. Она прокладывается снаружи домов, по стенам сооружений и зданий, а также между ними на специальных конструкциях либо опорах.

Такая проводка необходима для подачи напряжения к осветительным фонарям, сигнализации, камерам видеонаблюдения и подсобным помещениям (гараж, мастерская, сарай, сауна, баня, бассейн).

Всё это обязательно должно учитываться ещё на этапе строительства зданий и сооружений.

Наружная электропроводка в загородном доме важна не меньше внутренней. Кроме того, что необходимо обеспечить на участке достаточное освещение, в любой момент может понадобиться подключить во дворе электроинструмент (дрель, болгарку, газонокосилку, насос). Не тянуть же переноски через весь дом и участок, лучше при планировании электроснабжения наметить места для установки 2-3 розеток.

Самое главное отличие наружной электропроводки в том, что она подвергается воздействию атмосферных факторов – дождь, снег, ветер, солнечные лучи. Поэтому она должна быть надёжно защищена от осадков, от механических воздействий и случайных прикосновений человека к токоведущим частям.

Общие требования к электропроводке.

Эти требования одинаково применимы как для квартир, так и для частных домов:

1. Все коробки, розетки и выключатели должны находиться в таких местах, чтобы к ним всегда был свободный доступ.

2. Все соединения и ответвления выполняются только в коробках.

3. Запрещён монтаж розеток во влажных комнатах (ванная, сауна, баня).

4. Жилы зануления и заземления соединяются только сваркой.

5. Зануления стационарных плит выполняются отдельными проводниками.

Согласно ПУЭ (Правила Устройства Электроустановок) регламентируются также:

• нормы по количеству розеток на одну комнату;
• расстояния, на которых розетки и выключатели должны размещаться по отношению к полу и коммуникациям;
• нормы прокладки проводов (вертикальные и горизонтальные участки).

Меры безопасности при организации наружной проводки

Для начала определимся с терминологией, касающейся кабельной продукции:

• Кабель, это проводник в изоляции, имеющий вокруг дополнительное покрытие, часто бронированное. Оно должно выдержать воздействие внешней среды без нарушения изоляционных параметров. Как правило, кабели являются магистральными, для подключения конечного потребителя они применяются редко.
• Провод — это тот же проводник (чаще всего в изоляции, но применяются и неизолированные изделия: например, для заземления). Вокруг основных жил при необходимости может находиться внешняя оболочка. Особой прочности не требуется, просто дополнительная изоляция.

Если монтаж наружной проводки выполняется проводом, наличие второй оболочки крайне желательно (при напряжении более 42 вольт — обязательно). При механическом воздействии, есть шанс повредить лишь наружную изоляцию, но контакта с оголенным проводником не будет.

И теперь основные требования к безопасности:

Монтаж открытой электропроводки на поверхности стен внутри помещения, допускается лишь с использованием кабеля, или провода с внешней оболочкой. При этом стены (или их отделка) не могут быть выполнены из горючего материала. Речь идет о способе крепления непосредственно к поверхности.

• Если стены поддерживают горение — крепление электрической проводки к стене производится с помощью изоляционных катушек, а сам провод не должен касаться поверхности.

  Идеальный вариант — укладка в стальные трубы или несгораемые гофры.

• В одном жгуте (коробе, кабельросте) не допускается прокладка взаиморезервирующих кабелей (проводов).
• Также нежелательно в одной магистрали укладывать силовые и слаботочные цепи.
• Опасно прокладывать фазные и нулевые провода одного потребителя по разным маршрутам.
• Все соединения кабелей (проводов) на маршруте укладки производятся только методом опрессовки, сварки или пайки. Простая скрутка недопустима. После соединения, необходимо восстановить изоляцию всех оболочек.
• В местах стыков, ответвлений, подходов к абонентским устройствам (конечному потребителю), наружная проводка должна иметь запас по длине (слабину), на случай ремонта. В этих местах вообще не допускается силовой натяг кабеля.
• Точки стыков и ответвлений должны быть доступны для ремонта и профилактического осмотра. Желательно, такие места проводки прятать в распределительные коробочки.
• Распаячные и разветвительные коробки подбираются в зависимости от условий внешней среды. Например, уличная прокладка с возможностью попадания влаги, должна иметь резиновые уплотнители.
• Вводы со стороны улицы организуются с защитой от попадания воды во внутренние магистрали.
• Если несущие стены могут перемещаться под воздействием смены температуры (пусть даже на несколько миллиметров), монтаж открытой проводки выполняется с учетом тепловых зазоров.
• Защитные короба, кабельросты, гофры и трубы, выполненные из металла, должны иметь антикоррозийное покрытие. Вполне достаточно качественной покраски, хотя производители подобной фурнитуры часто применяют оцинковку.
• Провода и кабели могут быть проложены в одном коробе по разные стороны. В одном гофре, магистральный кабель и абонентские провода, не прокладываются. Правильнее организовать «шлейф» из проводов разного назначения.

  Пусть это не всегда эстетично выглядит, зато проводка в безопасности.

• При выборе мест прокладки, не допускайте монтаж в непосредственной близости от источников нагрева. Кроме того, нельзя размещать открытую проводку под трубопроводами, на которых может сконденсироваться влага.

Особенности монтажа

Монтаж открытой электропроводки начинается с разметки мест установки осветительных приборов, выключателей, распределительных коробок и розеток. Путь прокладки проводов размечается во вторую очередь, иногда уже после закрепления оборудования на своих местах.

Для открытой системы чаще используется электрооборудование в накладном корпусе. Основания оборудования крепятся к постоянным местам на дюбель-гвозди или саморезы.

Кабель-каналы прирезаются по месту. Пластик отлично пилится пилой с мелким зубом. При этом можно углы делать без помощи аксессуаров: достаточно точно отпилить короба вместе с крышкой под 45о и состыковать, чтобы получить качественный поворот на 90о.

По такому же принципу можно сделать повороты в углах (внешних и внутренних). Но вспомогательные элементы помогают сделать поворот плавно, если провод толстый.

После того, как все короба смонтированы (от распределительного щитка до электрических точек), по ним прокладываются провода.

Выбор проводов зависит от мощности электроприборов — потребителей. Для подключения освещения применяются медные провода с изоляцией из ПВХ марок ПВ, ППВ с минимальным сечением жилы 1,5 мм2 , способные выдерживать нагрузку в 4,1 кВт.

Для подключения розеток используются провода той же марки, но с сечением 2,5 мм2 . Мощность электроприборов, получающих электроэнергию через розетки, может достигать 6 кВт.

Для подключения электрической плиты (или духового шкафа), потребляющих до 10 кВт в час, проводится отдельная линия (медный трехжильный провод марки ВВГнг или NYM, сечение жилы 6 мм2 ).

Нередко в квартире устанавливают электрические бойлеры или системы «теплый пол», которым также рекомендуется прокладка отдельной линии из проводов марки ВВГнг, NYM. Для нагревателей с мощностью от 5 до 8 кВт потребуются провода с сечением 4 мм2 .

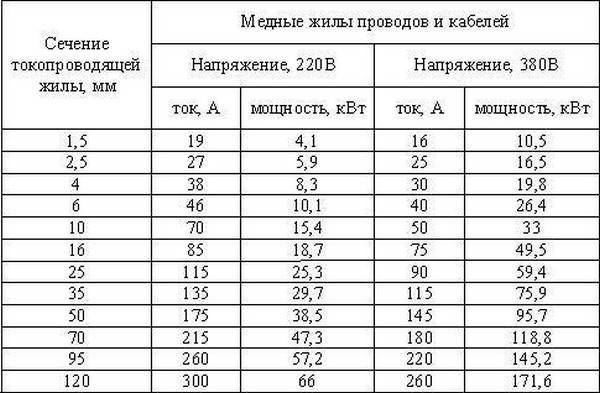

Таблица выбора сечения проводов:

При разводке рекомендуется делать запас провода в 15-20% длины для возможного изменения проводки: ремонт, добавление или перестановка электроточек. Провод аккуратно складывается вдвое, помещается в коробе и закрывается крышкой.

Ремонт открытой электропроводки производится без повреждения отделки помещений. Достаточно снять крышку с кабель — канала и все провода – как на ладони. При необходимости элементы открытой электропроводки легко демонтируются и переносятся на новое место.

Видео об установке розеток и выключателей при открытой электропроводке.

Укладка

После проведения всех подготовительных работ можно приступать к укладке открытой проводки. Если необходимо протянуть одиночный кабель, сечение которого не превышает 6 мм, то крепить можно при помощи скоб

Важно условие: при таком монтаже в деревянном доме провод должен быть с тройной изоляцией. В случаях с обычными кабелями, как описывалось выше, необходимо укладывать металлическую или асбестовую прокладку, однако это сильно испортит внешний вид

Большинство специалистов рекомендует использовать кабельные каналы или европейские плинтусы. Оба эти изделия изготавливаются из специального пластика, который не поддерживает горение. Кабель-каналы и плинтуса можно подобрать практически под любой дизайн помещения, что является огромным плюсом для деревянных построек.

В основном используются стандартные трубы, в которых протянуто 2 проводника. Впрочем, способы монтажа открытой проводки в деревянных домах схожи с квартирными методами, однако требуют дополнительной пожарной безопасности.

Наружная проводка – способы прокладки

Тянуть кабель без всякой изоляции довольно рискованно, поэтому существует много вариантов его защиты. Выбирать подходящий способ следует, исходя из внешних условий, последующей эксплуатации и декоративности. Разберем самые популярные подходы к изоляции проводки. И начнем с самого распространенного и доступного – кабель-канала. Он знаком каждому, кто осуществлял прокладывание кабеля внутри помещения. В квартире, пожалуй, это оптимальный способ, потому что выглядит аккуратно, не занимает много места, не мешается под рукой и может вместить еще какие-нибудь сети, например, телефонную или интернет.

С точки зрения монтажа кабель-канал не доставит хлопот, потребуется лишь закрепить подложку, провести провод и закрыть крышкой. Единственное неудобство – в местах изгибов придется самостоятельно вырезать уголки, рассчитывать нахлест и прочие мелочи, так как для этого материала не предусмотрена специальная монтажная фурнитура. Если в своем глазомере вы не уверены, то можно поступиться эстетикой, но прибегнуть к более гибкому материалу, который и подрезать-то придется только в крайнем случае. Это гофрированные трубы.

Помните о безопасности

При скрытой проводке бояться особенно нечего. Стоит только помнить, что проводку прокладывают горизонтально или вертикально. В случае монтажа кабеля по диагонали можно случайно задеть провод, например, гвоздем и нанести ему вред

Что касается наружной проводки как в квартире, так и на даче, то здесь также есть меры предосторожности:

• если вы скрыли кабель в квартире, на даче или в деревянном доме декоративным экраном, помните об этом, старайтесь не задевать его
• соединяйте корпуса приборов из металла с проводами, используя болтовые крепления
• закрывайте токопроводные детали

Желаем удачи!

Монтаж наружных электропроводок

Под наружными понимают электропроводки, которые проложены по наружным стенам зданий, между ними на опорах (не более четырех пролетов длиной до 25 м каждый) и т. п.

Наружная проводка может быть открытой и скрытой. Наружная электропроводка должна быть недоступной для случайного прикосновения к ней или ограждена. Незащищенные изолированные провода наружной электропроводки относительно прикосновения к ним следует рассматривать как неизолированные (голые).

Внутридворовые сети следует выполнять изолированными проводами, при этом расстояние от них до земли должно быть не менее 2,75 м.

Незащищенные изолированные провода наружной электропроводки надо располагать или ограждать так, чтобы их не могли касаться люди и животные. Провода, проложенные открыто по стенам, должны находиться на расстоянии не менее:

при горизонтальной прокладке:

над крыльцом ……………………………..2,5 м над окном …………………………………0,5 м

под окном (от подоконника) …………….1,0 м при вертикальной прокладке:

На защищенные провода и кабели эти ограничения не распространяются.

При выполнении наружной электропроводки на опорах около здания расстояние от проводов до окна должно быть не менее 1,5 м при максимальном отклонении проводов. В случаях, если нельзя выдержать вышеуказанные безопасные расстояния, провода необходимо надежно ограждать от прикосновения.

Над проезжей частью провода должны подвешиваться на высоте не менее 6 м от поверхности земли (дороги), а над непроезжей, пешеходными дорожками – не менее 3,5 м.

Расстояние между проводами должно быть: при пролете до 6 м – не менее 0,1 м; при пролете более 6 м – не менее 0,15 м.

Изолированные провода по стенам дома прокладываются на изоляторах или в трубах, а под навесами, где исключается попадание на них дождя или снега, – на роликах типа PC, специально предназначенных для этих целей. Высота подвеса проводов должна быть не менее 2,75 м от земли. Расстояние между точками крепления проводов к изоляторам, установленным на стенах, не должно превышать 2 м.

Прокладка проводов и кабелей наружной электропроводки в трубах и гибких металлических рукавах должна выполняться согласно требованиям, изложенным в разделе «Монтаж электропроводки в трубах» (обратим внимание!) во всех случаях – с уплотнением. Прокладка проводов в стальных трубах в земле вне здания не допускается

Для предупреждения повреждения проводов при сбрасывании снега с крыши дома провода лучше размещать не в горизонтальной, а в вертикальной плоскости, один над другим. При этом расстояние от проводов до выступающей части здания должно быть не менее 0,2 м.

Пересечение проводов с водосточными трубами и другими препятствиями выполняется в стальной трубе или скрыто в борозде в стене. На концах прохода (обхода) с двух сторон

устанавливают фарфоровые воронки раструбом вниз и заливают изоляционной мастикой. При устройстве наружной электропроводки на территории садового участка особое

внимание необходимо обращать на исключение возможности соприкосновения проводов с кронами деревьев. Не разрешается прокладывать наружную электропроводку по крышам домиков

Не разрешается прокладывать наружную электропроводку по крышам домиков.

Укладка

После проведения всех подготовительных работ можно приступать к укладке открытой проводки. Если необходимо протянуть одиночный кабель, сечение которого не превышает 6 мм, то крепить можно при помощи скоб

Важно условие: при таком монтаже в деревянном доме провод должен быть с тройной изоляцией. В случаях с обычными кабелями, как описывалось выше, необходимо укладывать металлическую или асбестовую прокладку, однако это сильно испортит внешний вид

Большинство специалистов рекомендует использовать кабельные каналы или европейские плинтусы. Оба эти изделия изготавливаются из специального пластика, который не поддерживает горение. Кабель-каналы и плинтуса можно подобрать практически под любой дизайн помещения, что является огромным плюсом для деревянных построек.

В основном используются стандартные трубы, в которых протянуто 2 проводника. Впрочем, способы монтажа открытой проводки в деревянных домах схожи с квартирными методами, однако требуют дополнительной пожарной безопасности.

ЭЛЕКТРОПРОВОДКА —ВИДЫ И ТИПЫ

Слово «электропроводка» знакомо всем, но не каждый правильно объяснит его значение. Для многих понятие ассоциируется исключительно с проводами. На самом деле это целая система, которая включает в себя:

• проложенные в здании изолированные провода;
• небронированные кабели;
• их защитные конструкции;
• соединительные и крепёжные элементы.

И самое главное, вся эта система под названием «электропроводка в доме» имеет определённую цель – доставить электричество от источника питания и распределить по потребителям.

Также важно понимать разницу. Электропроводку выполняют в сетях напряжением до 1000 В: в зданиях и сооружениях (внутри либо снаружи), на территориях учреждений и предприятий, во дворах и микрорайонах, на строительных площадках и приусадебных участках

Электропроводку выполняют в сетях напряжением до 1000 В: в зданиях и сооружениях (внутри либо снаружи), на территориях учреждений и предприятий, во дворах и микрорайонах, на строительных площадках и приусадебных участках.

ВИДЫ И ТИПЫ ЭЛЕКТРОПРОВОДОК

По размещению электрическая проводка бывает двух типов:

• внутренняя (монтируется внутри задний);
• наружная (прокладывается по внешним стенам сооружений).

По способу прокладки и наружная, и внутренняя проводка классифицируются ещё на скрытую и открытую.

ОТКРЫТАЯ ЭЛЕКТРОПРОВОДКА

При открытой проводке кабели и провода прокладывают по стенным поверхностям, потолкам и другим строительным элементам здания.

Существует несколько способов прокладки:

• свободная подвеска;
• непосредственно по стенной поверхности или потолку;
• в электротехническом плинтусе;
• на струнах;
• в наличниках;
• на тросах;
• в лотках;
• на роликах;
• в гибком металлическом рукаве;
• на изоляторах;
• в коробах;
• в трубах.

В свою очередь, открытая проводка подразделяется ещё на три подвида:

Это проводка, которая постоянно подключена и не имеет возможности отключения без применения специального инструмента.

Контакты такой проводки между собой соединены при помощи штепсельных разъёмов (не скручены и не спаяны), то есть такую проводку в любой момент можно рассоединить.

Применяется для подсоединения к электрической сети передвижных механизмов.

Преимущества открытой проводки заключаются в следующем:

1. Её легко монтировать. Даже не самому опытному электрику, а обычному мужчине, разбирающемуся в электричестве, под силу сделать такую эл.проводку в квартире своими руками.

2. Не требуется никакое дополнительное оборудование (типа электроинструмента для нарезки штроб).

3. Целостность потолков и стен при монтаже нарушается минимально.

4. Проводка в любой момент доступна для осмотра или устранения повреждения.

5. Она мобильна, если потребуется перенести в другое место выключатель или розетку, это можно сделать без проблем.
