Что такое откосы и стенки котлована, какие бывают виды и назначение?

Металлические стенки котлована

Металлические стенки котлована являются одним из видов конструкций, используемых для поддержания и защиты котлована при производстве строительных работ. Они представляют собой металлические панели, которые устанавливаются вокруг периметра котлована.

Металлические стенки котлована обладают рядом преимуществ, которые делают их популярным выбором для использования на строительных объектах:

• Простота установки: металлические стенки легко и быстро устанавливаются, что позволяет сократить время строительства.
• Прочность и надежность: металлические конструкции обладают высокой прочностью и способны выдерживать большие нагрузки.
• Устойчивость к воздействию окружающей среды: металлические стенки котлована устойчивы к воздействию влаги, химических веществ, и могут быть использованы в самых разных климатических условиях.
• Переносимость: металлические стенки могут быть перенесены и использованы на другом строительном объекте после завершения работ в первоначальном котловане.

Металлические стенки котлована могут быть изготовлены из различных материалов, таких как сталь, алюминий или железобетон. Выбор материала зависит от специфики проекта, требуемой прочности и бюджета.

Зачастую металлические стенки котлована устанавливаются с помощью специальных запорных систем, таких как шпунты или пальцы. Они обеспечивают надежное соединение между панелями и удерживают стенки котлована в вертикальном положении.

Металлические стенки котлована играют важную роль в обеспечении безопасности и стабильности котлована. Они предотвращают обрушение грунта во время строительных работ и могут быть использованы для создания временных или постоянных ограждений на строительной площадке.

Сотрудничество со строительной

имеет большой опыт напористой и результативной работы в сфере строительства. Сотрудники фирмы каждый год повышают квалификацию и имеют в своем арсенале ряд высококачественного и надежного оборудования. Применение инновационных технологий и огромное стремление развиваться является главным приоритетом проектно-строительной организации. В связи с этим «ИнноваСтрой» смогла наладить крепкие и взаимовыгодные связи с проверенными отечественными и зарубежными поставщиками.

Преимущества для клиентов:

• приемлемая стоимость;
• выполнение проектов и строительство домов под ключ;
• качественный клиентоориентированный сервис;
• хорошая репутация;
• оперативное выполнение заказов;
• выгодные условия долгосрочного сотрудничества;
• 100% гарантирование качества работы и используемых материалов;
• большое количество наработок, на основе сданных объектов в эксплуатацию.

На сайте компании представлена подробная информация касательно доступных услуг и их стоимости. Оформить заявку можно в виде интернет-заказа, не выходя из офиса или квартиры. Получить консультацию можно также онлайн или в телефонном режиме, связавшись с сотрудниками .

Сотрудничество со строительной

имеет большой опыт напористой и результативной работы в сфере строительства. Сотрудники фирмы каждый год повышают квалификацию и имеют в своем арсенале ряд высококачественного и надежного оборудования. Применение инновационных технологий и огромное стремление развиваться является главным приоритетом проектно-строительной организации. В связи с этим «ИнноваСтрой» смогла наладить крепкие и взаимовыгодные связи с проверенными отечественными и зарубежными поставщиками.

Преимущества для клиентов:

• приемлемая стоимость;
• выполнение проектов и строительство домов под ключ;
• качественный клиентоориентированный сервис;
• хорошая репутация;
• оперативное выполнение заказов;
• выгодные условия долгосрочного сотрудничества;
• 100% гарантирование качества работы и используемых материалов;
• большое количество наработок, на основе сданных объектов в эксплуатацию.

На сайте компании представлена подробная информация касательно доступных услуг и их стоимости. Оформить заявку можно в виде интернет-заказа, не выходя из офиса или квартиры. Получить консультацию можно также онлайн или в телефонном режиме, связавшись с сотрудниками .

Где брать постоянные значения?

Существует ряд обязательных требований к проведению земляных работ, которые учитываются при проектировании строительства.

Например, в СП 45.13330.2012 по земляным сооружениям приводится таблица минимальной ширины траншей, рассчитанной с способа разработки грунта и способа соединения труб:

Способ укладки трубопровода	Ширина при сварном соединении	Ширина при муфтовом, фланцевом соединении
Отдельными секциями если наружный диаметр труб: меньше 0,7 м; больше 0,7 м.	Ø + 0,3, но не меньше 0,7 м; 1,5 Ø.
Тоже при узкотраншейном методе (Ø до 219 мм) без спуска людей в траншеи
Отдельными трубами при диаметре: до 0,5 м; от 0,5 до 1,6 м.	Ø + 0,5; Ø + 0,8.	Ø + 0,8; Ø + 1,2.

Здесь же приведена таблица минимальных размеров приямков с учетом вида труб, способа соединений, уплотнителя, условного прохода трубопровода.

Подготовительный процесс

На первый взгляд может показаться, что вырыть котлован под фундамент несложно. Однако, чтобы правильно выполнить все работы, необходимо провести ряд дополнительных действий:

Подготовка почвы для рытья котлована

• Анализ грунта позволяет определить его состояние в планируемом месте строительства.
• Оценка будущего строения помогает изучить габариты дома, его планируемый вес и предполагаемую нагрузку на почву.
• Изучение климата в регионе и сезонные подвижки грунта.

Полученные результаты помогут выбрать оптимальный тип фундамента, чтобы определить параметры будущего котлована.

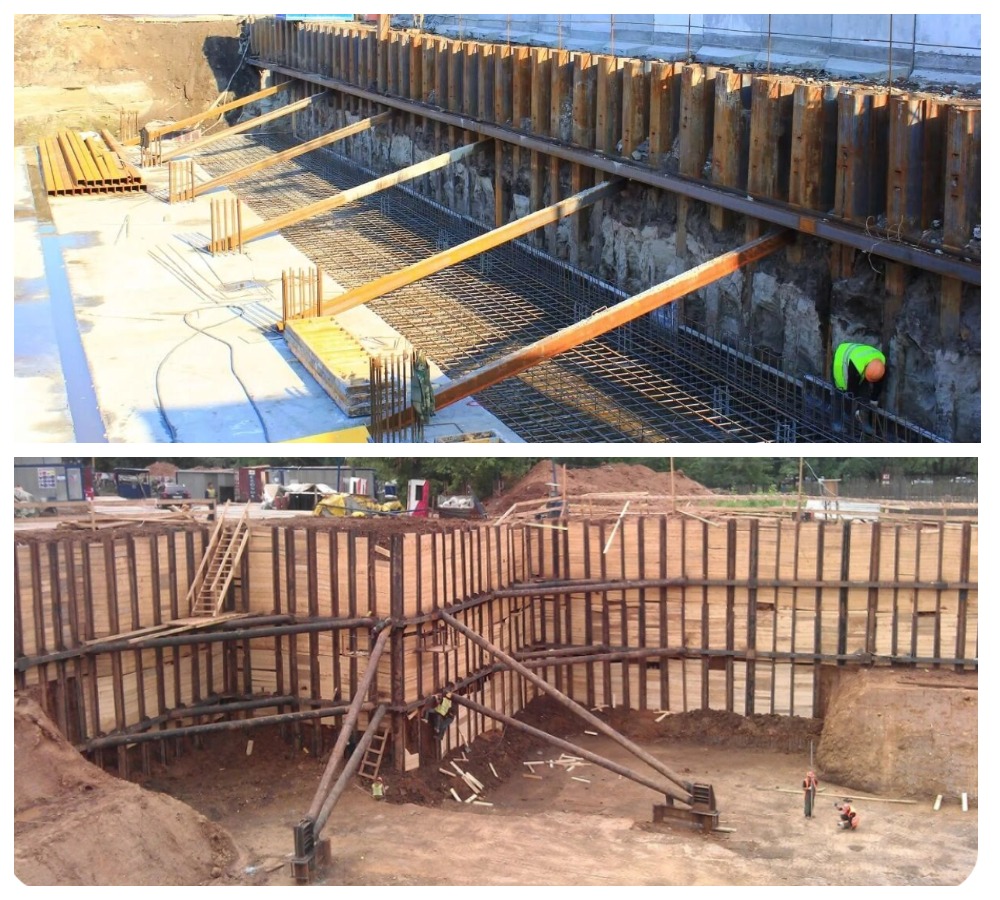

Укрепление стен котлована

При подготовке котлованов в неплотных грунтах, насыщенных водой, необходимо укреплять вертикальные стены. За счет укрепления удается избежать обрушения стен котлована и исключить смещение грунта, на котором расположены окружающие здания. Для укрепления стен котлована используют следующие технологии:

• Шпунтирование. Создание шпунтов из металлических труб относится к дешевым методам, потому что трубы можно использовать многократно. Трубы чаще всего забиваются. Чтобы избежать просыпания грунта, между шпунтами укрепляют забирку. Она создается из досок толщиной в несколько сантиметров. Чтобы предотвратить протекание воды в котлован используют шпунты Ларсена. Они представляют собой элементы профиля в виде корыта, которые соединены между собой с помощью замковых соединений. При необходимости шпунты Ларсена можно извлечь после окончания строительства для повторного использования.
• Укрепление железобетонными конструкциями. Таким способом можно изолировать котлован от проникновения воды и обеспечить высокую прочность основания возводимой конструкции. Конструкции из железобетона можно использовать в качестве подземных стен для возводимого здания.

В условиях городской застройки на сложных для строительства грунтах для дополнительного укрепления шпунтового ограждения используют следующие технологии.

Укрепление откосов котлована

Устройство распорной системы котлована

В этом случае по границе котлована устанавливают обвязочный слой из металлопроката. Это обеспечивает равномерное распределение нагрузки по металлическому поясу. Для укрепления металлического слоя между противоположными стенами устанавливают распорки. Такие же распорки располагают по дну котлована. Недостатком такого метода является уменьшение свободного пространства в котловане. Это затрудняет условия труда строителей и снижает возможности маневрирования. В результате производительность падает, а срок построения объекта увеличивается.

Устройство грунтовых анкеров

Альтернативной технологией является использование грунтовых анкеров (якорей) для фиксации шпунтовых стен. Укрепленные в дне котлована якоря обеспечивают прочность шпунтовой конструкции и препятствуют ее деформации. Такой метод по сложности и трудоемкости незначительно отличается от установки распорок, но не создает помех строителям. В результате возрастает производительность труда и сокращаются сроки возведения сооружения.

Объем земляных работ

Чтобы оценить масштабы данного вида работ, не нужно обладать сверхъестественными навыками. Оценка объемов проводится достаточно просто. Чтобы правильно оценить длительность процесса, необходимо посчитать, сколько кубометров грунта придется перекопать на этом участке. Длительность также зависит от типа грунта, поскольку требуется разное количество времени на выкопку сыпучего или, например, песчаного грунта.

Если на участке нужно выкопать выемку сложной формы, то всю территорию можно разделить на несколько ровных или относительно ровных частей.

Объем работ можно посчитать с помощью проектирования чертежа, а уже на местности наглядно все измерить рулеткой.

Внутренняя засыпка

Обратная засыпка внутри фундамента тоже предусматривает выбор технологии и материала. Они будут зависеть от нескольких факторов, среди них следует выделить:

• тип эксплуатации здания;
• конструкция перекрытия/пола;
• высота цокольной части;
• уровень грунтовых вод.

Что касается первого фактора, то если здание используется для постоянного проживания, а отопление там круглогодичное, то под подошвой почва не будет промерзать, поэтому отсыпку можно осуществить даже глиной, которая может вспучиваться в процессе промерзания

Важно учитывать еще и конструкцию перекрытия, а также пола. Если проект предусматривает перекрытие, устроенное по балкам, то засыпку лучше всего осуществить глиной

Обратная засыпка фундамента песком изнутри осуществляется при плавающих полах, устроенных по грунту

Песок необходим будет для выравнивания основания, а укладывается он 10-см слоем

Обратная засыпка фундамента песком изнутри осуществляется при плавающих полах, устроенных по грунту. Песок необходим будет для выравнивания основания, а укладывается он 10-см слоем.

Разновидности земляных работ в строительстве

Земляные работы обеспечивают подготовку площадки к заливке или укладке фундамента и дальнейшему строительству. Но чтобы получить хороший результат, рытье траншей, котлованов, ям для фундаментов, столбов, водопроводных, газовых труб и кабелей должно осуществляться в строгом соответствии с проектной документацией. После завершения строительства обязательно производится вывоз грунта, очистка площадок от мусора и их благоустройство.

Сегодня рытье траншей экскаваторомдля фундаментов и прокладки коммуникаций пользуется очень большим спросом. Однако не стоит забывать, что к земляным работам также относятся такие мероприятия:

• Возведение насыпей;
• Очистка водоемов;
• Укрепление дамб и берегов;
• Корчевание деревьев и пней;
• Планирование участков в дорожном строительстве;
• Засыпка площадок и заболоченных участков;
• Уплотнение, выемка, вывоз грунта и многие другие.

Все работы выполняются с применением различной спецтехники, например, рытье траншей производится экскаватором, разравнивание площадок – бульдозерами, работы по очистке водоемов выполняются с использованием илососов, а для бурения ям применяют ямобуры.

Способы проведения земляных работ, используемые механизмы

В зависимости от грунта, в работах по обустройству траншей и котлованов используется разная техника, применяются различные методы ведения разработки участков под строительство. Они отличаются трудоемкостью и уровнем требуемых материальных затрат. Согласно СНиП 111-4-80 выделяет такие способы:

• гидромеханический;
• механический;
• проведение взрывных работ.

Механический способ разработки котлованов и траншей является основным. Суть его заключается в рытье грунта с применением землеройных (экскаваторов) машин, либо землеройно-транспортных (скреперов, бульдозеров, грейдеров).

Гидромеханический способ базируется на размывании грунтовой массы струей воды от гидромонитора. Затем происходит всасывание полученного раствора земснарядом.

Взрывные работы применяют в основном при проведении загородного строительства. Предварительно в земле бурят отверстия (скважины). Далее в них закладывают взрывчатку и подрывают ее. Образовавшуюся рыхлую массу вывозят с помощью техники.

Механический способ рытья выемок

Механический способ состоит из ряда этапов:

• рыхления грунта;
• разработки горной массы;
• ее транспортировки;
• выравнивания, уплотнения боковых уклонов и дна.

Работы по созданию выемок гидромеханическим способом проходят в следующей последовательности:

• обозначают с помощью ограждений, надписей, предупреждающих знаков зону рабочего участка;
• по нормам устанавливают гидромонитор, управляемый вручную оператором: расстояние от его насадки до стенки котлована должно быть не меньше высоты выемки, а до ближайшей воздушной ЛЭП – не менее двух промежутков, на которые способна подаваться струя воды данной техникой;
• за охранным периметром линий электропередачи размещают пульпопроводы, водоводы;
• ограждают места отвалов намытой земляной массы;
• производят размывание и выемку.

Управлять гидромонитором при грозе запрещается.

Проведение взрывных работ регламентируется соответствующими правилами.

Когда выполняют механическое разрыхление земляной массы ударным методом, тогда рабочие не должны находиться в радиусе 5 м от места проведения рыхления.

Подготовительные и вспомогательные земляные работы

Далеко не всякий земельный участок подходит для начала строительных работ без предварительной подготовки. Сюда входят очистка территории застройки от мусора, деревьев и пней, мелкой растительности (кустарники), а также демонтаж старых зданий и фундаментов в случае их наличия. Следует иметь ввиду, что удаление деревьев происходит с разрешения экологических служб (за самовольную рубку деревьев можно получить штраф от контролирующих органов). Помимо расчистки строительной территории необходимо продумать и организовать подъездные пути для техники.

Вспомогательные земляные работы включают водоотведение, понижение уровня грунтовых вод (при необходимости), рыхление плотных грунтов, крепление стенок котлованов и траншей, уплотнение грунтов. Также сюда относятся работы по разбивке выемок (вынос и закрепление на местности основных осей строения в соответствии с проектом).

Для обеспечения безопасности и качества земляных работ следует соблюдать нормы по глубине: котлованы и траншеи с вертикальными стенками без дополнительного укрепления допускается делать на глубину не более 1 — 1.25 м в супесях и песчаных грунтах, и не более 1.5 — 2 м в глинах и суглинках. В случае рытья выемок на большую глубину обязательно устройство дополнительных креплений стенок.

Принципы проектирования откоса котлована

При проектировании откоса котлована необходимо учитывать ряд основных принципов, которые обеспечивают его эффективность и надежность. Рассмотрим основные из них:

1.	Уклон откоса.	Уклон откоса должен быть рассчитан таким образом, чтобы обеспечить устойчивость грунта и предотвратить его соскальзывание в котлован.
2.	Тип грунта.	Выбор типа откоса зависит от свойств грунта. Для крупности частиц грунта существует определенная классификация откосов, которая указывает на оптимальный угол наклона для каждого типа грунта.
3.	Уровень грунтовых вод.	Определение уровня грунтовых вод влияет на выбор уклона откоса и необходимость проведения дополнительных мероприятий по дренажу.
4.	Эксплуатационные нагрузки.	Учет эксплуатационных нагрузок позволяет определить не только уклон откоса, но и необходимость применения дополнительных конструктивных решений для повышения его прочности.
5.	Поверхностные воды.	Система отвода поверхностных вод также является важным аспектом проектирования откоса котлована. Необходимо предусмотреть дренажные системы для сбора и отвода воды.

Соблюдение этих принципов при проектировании откоса котлована гарантирует его устойчивость, безопасность и долговечность.

Разработка котлована: так ли это просто и как выбрать квалифицированного исполнителя?

Многоэтажка, частный дом, баня, гараж или бассейн – практически любой объект начинается с котлована. Его разработка – трудоемкий процесс, требующий специальных знаний и оборудования. Разобраться в тонкостях рытья поможет данный материал.

Зачем нужен котлован?

Несмотря на то, что для простого обывателя котлован – это огромная яма, на практике значение такого сооружения трудно переоценить. Ведь с него начинается строительство. Котлован – это основа для любого фундамента, в том числе ленточного и столбчатого, а также одна из главных частей строительных работ. Для рытья требуется не только специальная техника – самосвалы и экскаваторы, но и ряд предварительных работ, от которых зависит качество будущего объекта. Прежде чем копать, производятся точные математические расчеты. Благодаря им специалисты оценивают объем и сложность предстоящей задачи, а также определяют, каким образом отвести грунтовые воды от объекта и перенести или обойти имеющиеся коммуникации. От выполненных на этом этапе работ зависит, как быстро будет готов котлован, а также прочность и надежность будущего фундамента. Размеры котлована и его глубина зависят от предназначения проекта, специфики залегания грунтов, а также глубины их промерзания.

От чего зависит стоимость разработки котлована?

Стоимость рытья котлованов зависит прежде всего от размера объекта. Также на цену влияет категория грунта, перепады высоты, время года, наличие отвала и ситуационного плана территории. Дополнительные работы, например, расчистка местности и вывоз мусора, оплачиваются отдельно.

Технология разработки котлована

Технологический процесс начинается с геодезического анализа участка, его планировки и разметки. После этого можно приступать к разработке грунта. Правильный котлован должен учитывать не только габариты фундамента, но и конструкцию опалубки, а также специфику водоотлива. Рытье происходит согласно проекту, на котором обозначены все подземные и наземные коммуникации. На этом этапе осуществляется гидроизоляция, прокладка трубопроводов, перемещение грунта. Выкопанная земля складируется так, чтобы стенки котлована держали форму и не осыпались

Важно, чтобы между рытьем и устройством фундамента не было перерывов. Иначе природные факторы, например, дождь или снег, повлияют на целостность котлована. Чтобы защитить сооружение от воды, используются иглофильтровые установки и водосливы

Зимой нужно защищать землю от замерзания. Завершающим этапом строительства является засыпка и уплотнение грунта, которые осуществляются с учетом гидроизоляции фундамента и коммуникаций

Чтобы защитить сооружение от воды, используются иглофильтровые установки и водосливы. Зимой нужно защищать землю от замерзания. Завершающим этапом строительства является засыпка и уплотнение грунта, которые осуществляются с учетом гидроизоляции фундамента и коммуникаций.

Стандарты качества

Чтобы обеспечить долговечность и безопасность, соблюдение всех строительных норм и правил обязательно. Среди возможных проблем, которые настигают недобросовестных исполнителей, – перекос строения, заболачивание территории и фундамента, повышенная влажность в помещении, грибок и насекомые внутри здания, подтапливание фундамента грунтовыми водами. Чтобы избежать этого, необходим четкий контроль за ходом работ.

Используемое оборудование

Сроки строительства зависят от используемого оборудования при рытье котлованов. Стандартный набор включает: одноковшевые экскаваторы с гибкой и жесткой подвеской в виде лопаты, драглайна, грейфера, землеройно-планировочного и погрузочного элементов. Также используются экскаваторы непрерывного действия, бульдозеры, скреперы, грейдеры-элеваторы, рыхлители и бурильные машины. Для работы потребуются самосвалы, транспортирующие грунт, машины для подчистки выемки дна, уплотнения и отделки откосов.

Можно ли сэкономить на рытье котлованов? Практика показывает, что минимизация расходов обязательно сказывается на сроках, качестве техники и профессионализме исполнителя. В то же время это ответственная работа, ошибки в которой могут дорого стоить. Рекомендуем обратиться к специалистам, оказывающим услуги создания котлованов. Это позволит не только получить хороший результат, но и обезопасить себя от непредвиденных расходов.

Подвал в доме с ленточным фундаментом

Подвал может быть такой же площади, как и дом, а может занимать только часть пространства. И определиться с его размерами нужно до момента проектирования.

Если подвал занимает только некоторую часть пространства, можно будет не вынимать весь грунт, а копать только траншеи под ленту. Копают подвал тоже по определенным правилам. Его размещение и обустройство также может быть разработано на стадии проектирования.

Ленточный монолитный фундамент с подвалом — сложная для проектирования задача

Если же решено было сделать подвал позже, то выбирать место и определять глубину нужно так, чтобы при проведении линий от основания дома под углом 45° они через пустоты не проходили (продемонстрировано на фото справа).

Если подвал находится под всей площадью дома, то и грунт вынимается весь до требуемой глубины. Вообще, подобный проект бюджетным не назовешь: работы и расходов намного больше. Во-первых, требуется усиленное армирование стен и их большая толщина. Так как внутри грунт не будет, то стенам подвала необходимо будет сопротивляться давлению грунтов извне. Потому и толщина ленты будет намного больше и арматура нужна более мощная, укладывается она с меньшим шагом, увеличится и количество поясов армирования. В результате только на фундамент расход арматуры увеличится. Во-вторых, потребуется бетонирование и, возможно, армирование пола подвала по всей площади. А это снова материалы — бетон и арматура. В-третьих, необходима будет эффективная вентиляция для удаления подземных газов. Такое строение самостоятельно уже не спроектировать. Работать должен профессионал, причем с большим опытом.

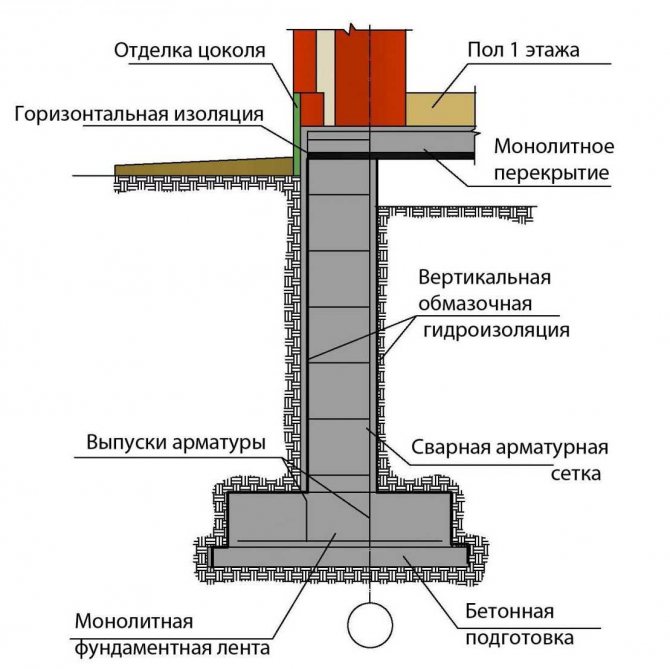

Один из вариантов устройства фундамента для дома с подвалом

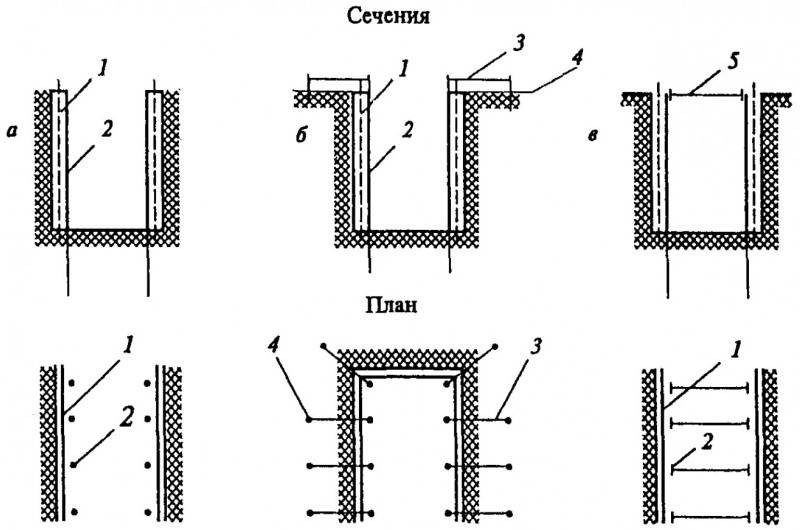

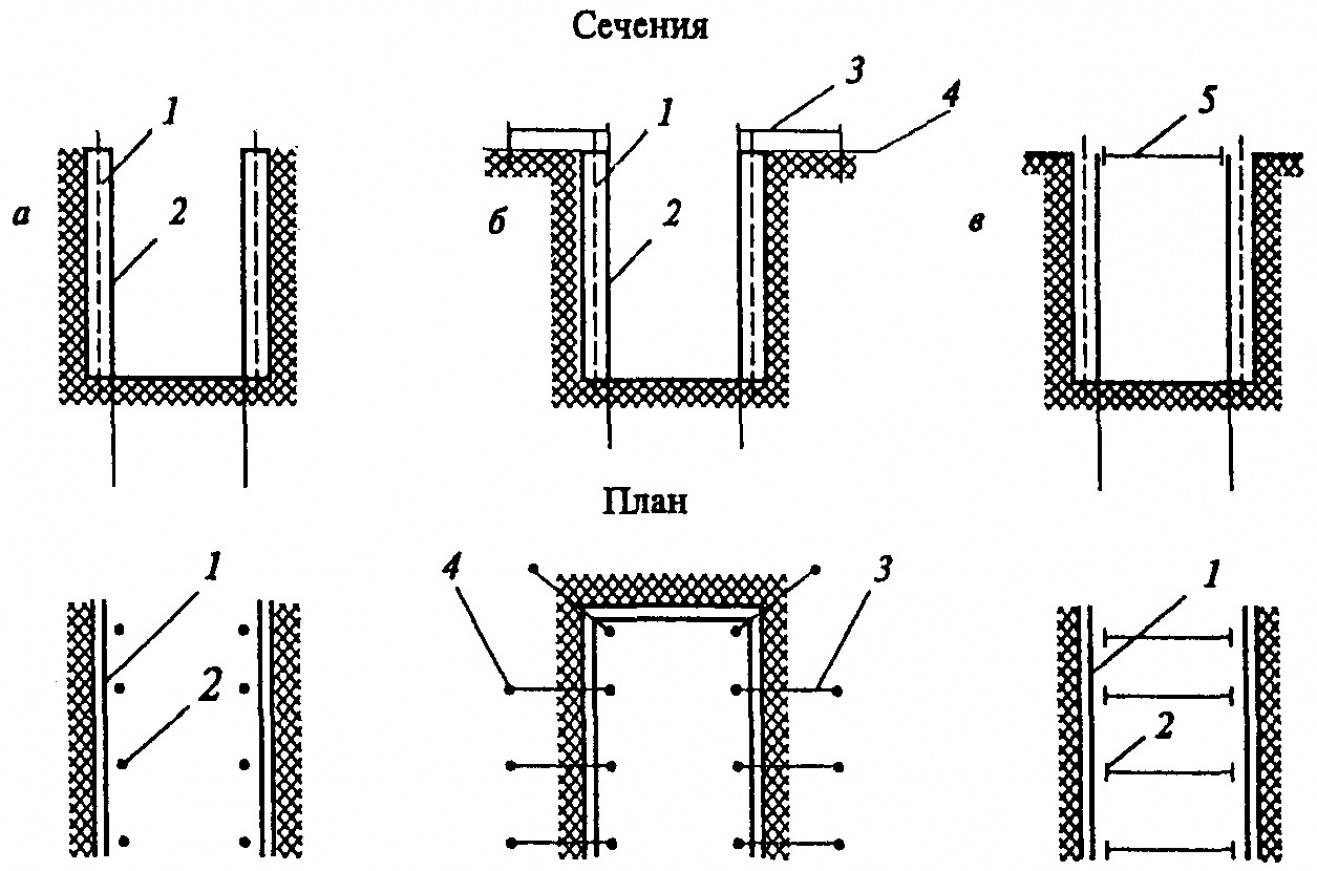

Шпунтовое укрепление стенок

• а — безраспорное;
• б — анкерное;
• в — консольно-распорное;
• 1 — затяжки;
• 2 — сваи;
• 3 — растяжки;
• 4 — анкер;
• 5 — распорки.

На сыпучих и плавучих почвах укрепление стен выемок осуществляется шпунтовым рядом. Это сплошная конструкция из деревянных планок и маячных свай. Согласно разработкам Мосинжпроекта, рамное крепление котлованов одновременно является и оградой при водоотведении от объекта.

Шпунтовый ряд делается так:

1. В дно выемки заглубляются маячные сваи.
2. К этим опорам фиксируются направляющие брусья.
3. Меж ними заколачивается шпунт.
4. Затем пролеты скрепляются поверху насадкой с пазами и гнездами.
5. Насадка фиксируется к свайным опорам скобками.
6. Чтобы грунт не обрушил шпунтовой ряд, в точках забивки свай ставятся распорки.

Разметка

По сути, это проекция размеров строения на поверхность участка. Ее выполняют с помощью высокоточных приборов – нивелира или теодолита. При выборе первой оси отталкиваются от внешних ориентиров (соседняя застройка, улица) и плана. Натянутый шнур крепят на колышки, забитые в землю. Далее строят перпендикуляр к этой линии, забивают в углу следующий крепеж – и так до замыкания контура. Посредством приборов проверяют горизонтальный уровень и градус углов. Обязательно измеряют диагонали – если они одинаковые по длине, значит, все углы прямые.

После завершения разметки производят выноску внешних линий примерно на 2 метра, очерчивая тем самым контур рабочей площадки.

С помощью лазерного нивелира проводят точную разметку и контроль относительного уровня разработки

Определение угла

Для создания правильного наклона, который сможет защитить стенки от обрушения необходимо правильно подобрать его угол.

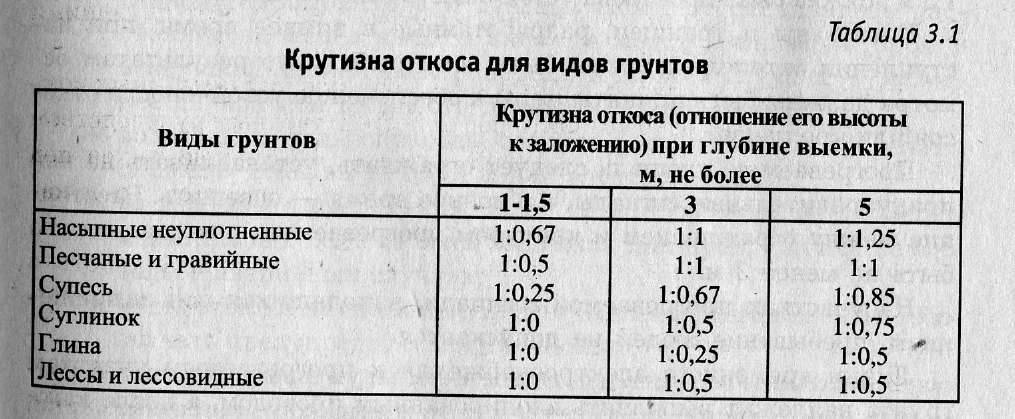

Величина крутизны откосов для выемок не более 5 метров подбирается на стадии проектирования по таблице 4 из СНиП III-4-80.

Для определения наибольшего возможного угла естественного откоса также существуют таблицы. Они разные для нормального и разрыхлённого состояния.

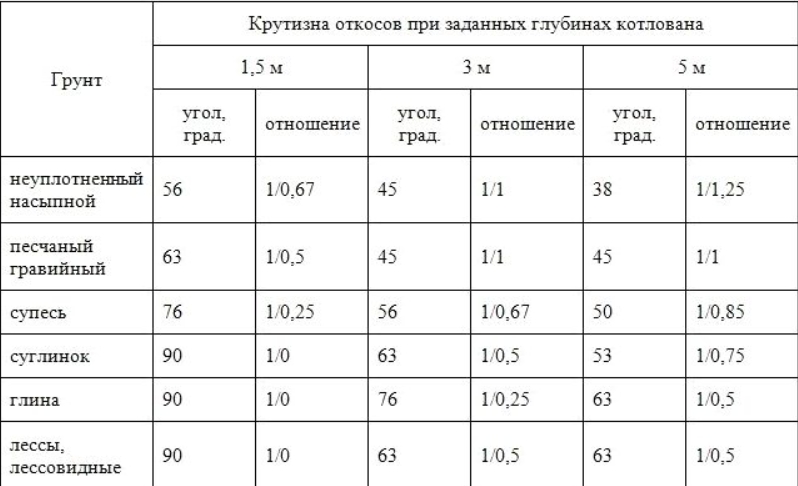

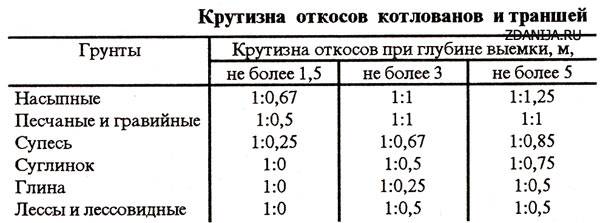

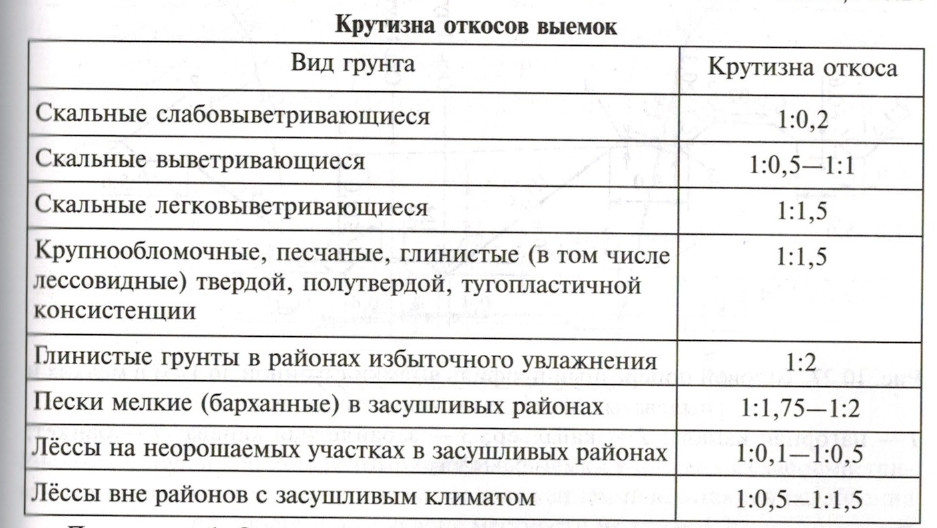

В таблице углы естественного откоса грунтов:

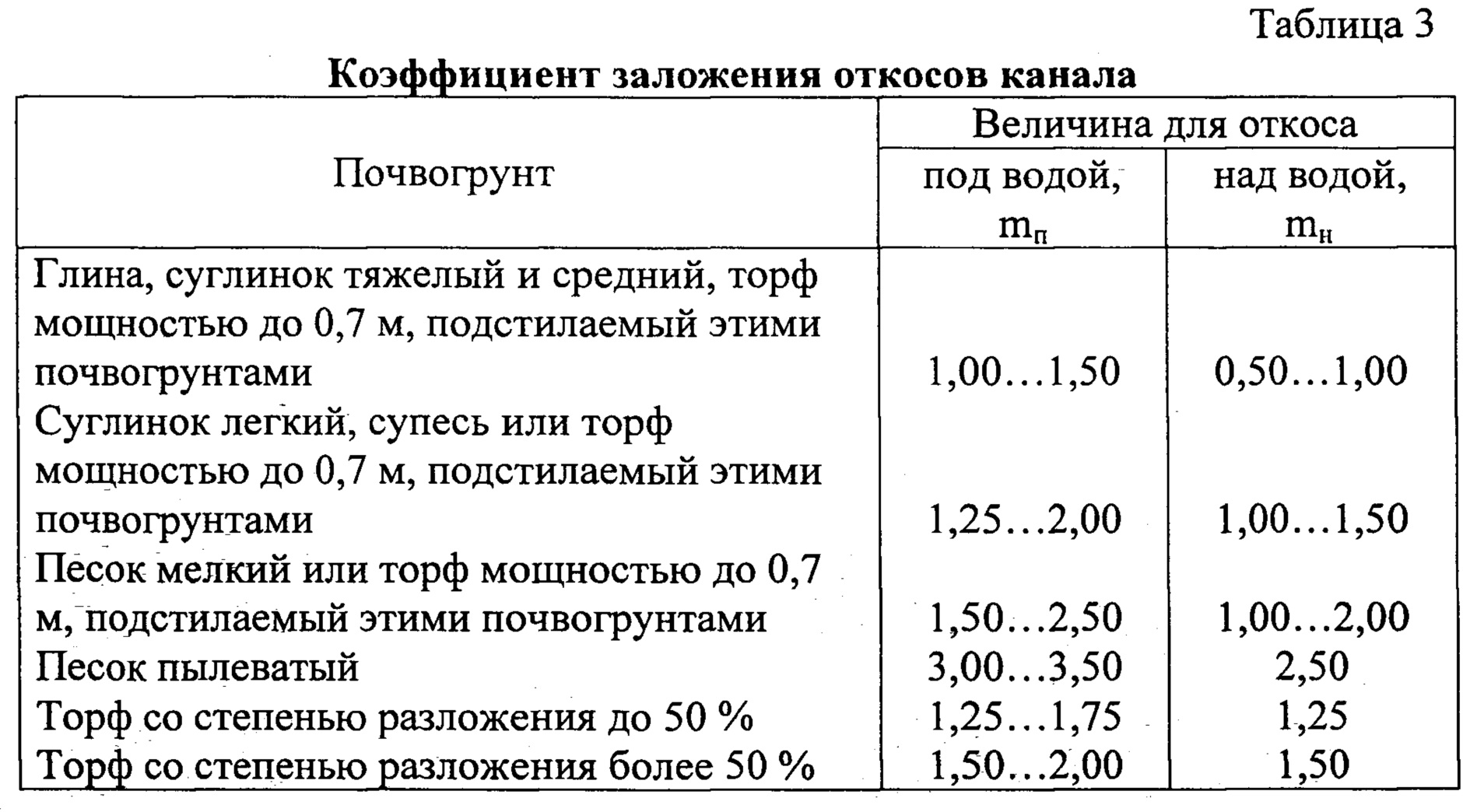

Уклон углов естественного откоса пород в разрыхлённом состоянии по СНиП:

Если грунт неоднороден, а сочетает в себе различные типы, то угол выбирают по наиболее сыпучему. Если выемка глубже 5 метров, то требуется создание проекта. Также он нужен для выемок глубже 1 метра, вырытых в грунтах, отсутствующих в таблице, по которой подбираются возможные углы.

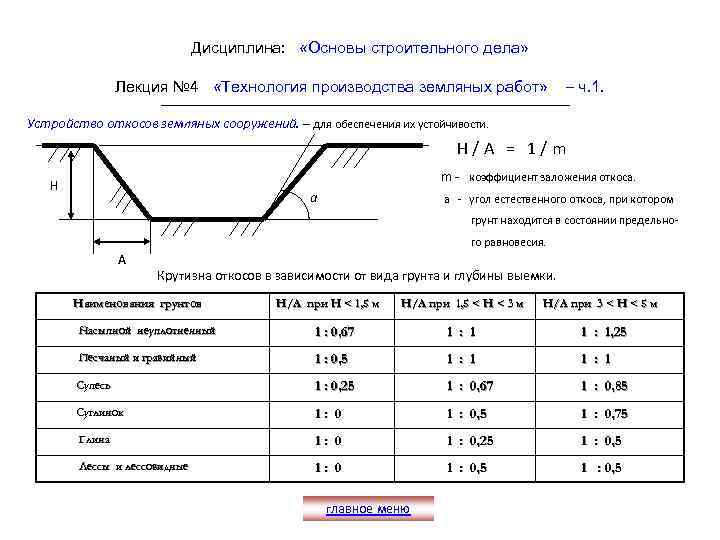

На чертеже схема котлована с откосами:

Стальные откосы котлована

Стальные откосы котлована – это конструктивные элементы, используемые для поддержания стенок котлована в вертикальном положении. Они обеспечивают необходимую жесткость и стабильность конструкции, препятствуя опрокидыванию или деформации стенок.

Стальные откосы могут иметь различную форму и конфигурацию в зависимости от условий эксплуатации и требований проекта. Они могут быть изготовлены из различных сталей, таких как сталь типа S235, S355 и других. Также в зависимости от проектных решений и требований безопасности, откосы могут быть усилены дополнительными элементами, например, рёбрами жесткости, перемычками и диафрагмами.

Применение стальных откосов котлована имеет следующие преимущества:

1. Стальные откосы обладают высокой прочностью и жесткостью, что позволяет снизить вероятность деформации или разрушения стенок котлована.
2. Использование стальных откосов упрощает и ускоряет процесс строительства, так как они являются промышленно изготовленными элементами, легко монтируемыми на строительной площадке.
3. Стальные откосы обладают высокой устойчивостью к воздействию внешних нагрузок, таких как давление грунта, воды и т.д.
4. Они позволяют значительно сократить объем выемки грунта и экономить затраты на его вывоз и утилизацию.

Также стоит отметить, что стальные откосы могут быть использованы не только в котлованах, но и в других конструкциях, требующих поддержания вертикальности стенок, например, в подземных сооружениях или вертикальных судах хранения.

Примеры конструкций с использованием стальных откосов
Тип конструкции
Пример

Котлован для строительства здания
Укрепление стенок котлована с помощью стальных откосов

Тоннель
Использование стальных откосов для поддержания вертикальности стенок тоннеля

Вертикальный судно хранения
Стальные откосы обеспечивают стабильность и жесткость корпуса судна

В конечном итоге, использование стальных откосов котлована позволяет повысить безопасность и надежность строительных работ, а также сократить затраты на строительство и эксплуатацию.

Цена копки

Чтобы определить сколько стоит вырыть вырыть котлован, а также сделать расчет затраченных средств по обустройству ямы для закладки фундамента, нужно учесть использованные методы для рытья (ручной, механический, транспортный), тип почвы, затраченное время, средства производства, количество человек для подряда.

В среднем, цена за то,чтобы вырыть один куб от 180 до 250 рублей

При этом, транспортировка и утилизация грунтовой смеси, при ее вывозе самосвалом (10м3), будет составлять от 400 до 700 рублей.

Приезд тяжелой техники (экскаватор, трактор, погрузчик, КамА или самосвал) оплачивается по отдельному пункту, напрямую зависящим от используемого вида машины (по мощности), а также расстояния, которое преодолевает автотранспорт до места работ. В центральных областях РФ цены на услуги тяжелой техники составляют от 10 до 30 000 рублей за день.

По отдельной стоимости рассматривают создание проекта инженером. Многие строительные компании, которые предоставляют данные услуги, совмещают разработку котлована с основным видом работ и утилизацией вынутой земли, делая клиентам хорошие скидки.

Выгоднее платить не за кубатуру выкопанной земли, а время работы рытья экскаватором. Почасовая оплата составит в таком случае 600 рублей, а день работы – от 5 000.

Земляные откосы котлована

Земляные откосы котлована представляют собой наклонные поверхности, которые формируются при земляных работах вокруг котлована. Они служат для поддержания устойчивости и безопасности котлована.

Назначение откосов

Главными целями формирования откосов являются:

• Увеличение устойчивости котлована путем предотвращения обрушения стенок;
• Предотвращение схода грунта и образования оползней;
• Обеспечение безопасности работников во время проведения земляных работ;
• Снижение влияния ветра и внешней среды на стены котлована;
• Облегчение доступа для обслуживания и ремонта конструкций внутри котлована.

Виды откосов

В зависимости от угла наклона и конфигурации котлована, откосы могут быть различными:

1. Вертикальные откосы: имеют угол наклона 90 градусов и применяются в случаях, когда нет возможности создать наклонные поверхности. Они применяются, например, при строительстве подземных сооружений;
2. Наклонные откосы: имеют угол наклона, который определяется грунтом и его свойствами. Обычно угол наклона составляет от 1:1 до 1:1.5;
3. Плоские откосы: являются частью плоской поверхности котлована, без наклона. Их применяют, когда стабильность грунта позволяет.

Параметры откосов

Определение параметров откосов требует учета ряда факторов:

Фактор	Параметр
Свойства грунта	Угол внутреннего трения, уровень влажности, когезию грунта
Уровень грунтовых вод	Расстояние от дна котлована до уровня грунтовых вод
Геометрические параметры котлована	Глубина котлована, ширина дна, длина откосов

Параметры откосов должны быть рассчитаны инженером на основе исследования грунта и условий строительства для обеспечения безопасности и устойчивости котлована.

Грунт: группы и виды

Из-за того, что земляные сооружения создают в грунтах, обязательно следует знать основные их характеристики. От них напрямую зависит подходящий тип фундамента. Выбор осуществляют с учетом достижения максимально возможного уровня надежности и стойкости возводимого основания.

Основные свойства грунта определяются следующими факторами:

• формой, размером, прочностью, расположением частиц, входящих в его состав;
• степенью взаимосвязи между ними;
• способностью составляющих веществ к растворимости, поглощению влаги.

Грунт характеризуют с помощью таких коэффициентов:

• сжимаемости;
• трения;
• пластичности;
• разрыхления.

Классификация предусматривает деление грунтов по различным критериям. Существуют следующие их виды:

• песчаные;
• пылеватые;
• глинистые;
• скалистые;
• обломочные.

Грунт разных видов

В зависимости от содержания воды выделяют грунт:

• сухой (присутствует до 5% влаги);
• влажный (5-30%);
• мокрый (содержит больше 30 % воды).

Деление по группам представлено в таблице далее.

Категория	Входящие разновидности грунта
1	супесь, песок, суглинок лёгкий (влажный), торф, грунт растительного слоя
2	легкая влажная глина, мелкий и средний гравий, суглинок
3	плотный суглинок, средняя и тяжелая (разрыхленная) глина
4	мерзлые грунты (глинистые, суглинистые, торфяные, песчаные, супесчаные, растительный слой), тяжелая глина
5	непрочный известняк и песчаник, сланец крепкий глинистый, вечномерзлые (с примесями щебня, гальки, валунов, гравия до 10%), моренные и речные (с содержанием крупных размеров валунов и гальки до 30%)
6	крепкие сланцы, глинистый песчаник, известняк мергелистый, непрочные змеевик и доломит, речные и моренные (включения валунов и гальки – до 50%), вечномерзлые (с долей гравия, валунов, гальки, щебня – до 20%)
7	твердый известняк и песчаник, доломит, змеевик, слюдяные и окварцованные сланцы, мрамор, вечномерзлые (каменные компоненты составляют до 70% объема)

• плывуны;
• мягкие;
• средние;
• крепкие.

Определение угла

Для создания правильного наклона, который сможет защитить стенки от обрушения необходимо правильно подобрать его угол.

Величина крутизны откосов для выемок не более 5 метров подбирается на стадии проектирования по таблице 4 из СНиП III-4-80.

Для определения наибольшего возможного угла естественного откоса также существуют таблицы. Они разные для нормального и разрыхлённого состояния.

В таблице углы естественного откоса грунтов:

Уклон углов естественного откоса пород в разрыхлённом состоянии по СНиП:

Если грунт неоднороден, а сочетает в себе различные типы, то угол выбирают по наиболее сыпучему. Если выемка глубже 5 метров, то требуется создание проекта. Также он нужен для выемок глубже 1 метра, вырытых в грунтах, отсутствующих в таблице, по которой подбираются возможные углы.

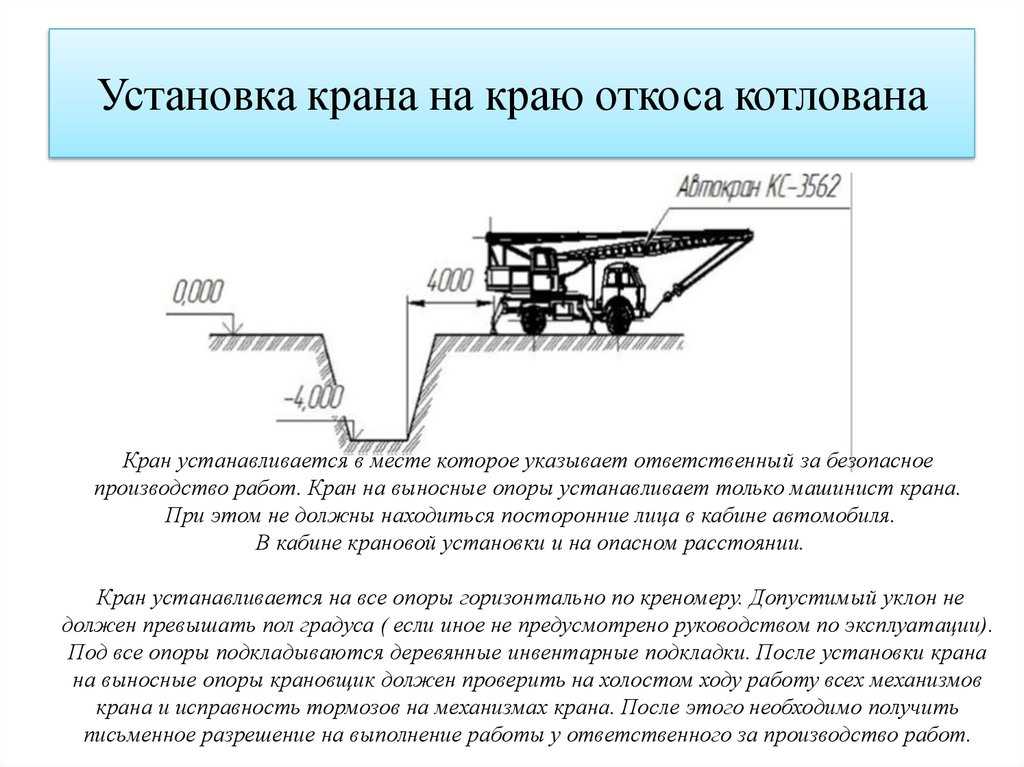

На чертеже схема котлована с откосами:

Ошибки при вычислении и методы устранения

Выполнить правильно расчет объемов грунта довольно трудоемкая и сложная работа, поскольку должно быть учтено множество факторов.

Если расчетчик сделает даже самую небольшую ошибку, весь процесс подготовки котлована пойдет неправильно, с нарушением технологии и завышением стоимостных показателей строительства. Неправильно подготовленный котлован способен привести к нарушениям в ходе возведения фундамента, а значить вызвать опасность для надежности объекта.

При выполнении расчетов специалисты руководствуются технологической картой, с соблюдением следующих строительных норм:

1. Кубатура земли устанавливается по проектным материалам, с учетом классификации почвы по видам и группам.
2. Учитывают расположение увлажненных грунтов. К ним относятся и слои, размещенные ниже уровня подпочвенных вод и выше. Например, для крупных и мелких песков на 0.3 м выше, для супесей на 0.5 м, глин и лессовых грунтов на 1.0 м.
3. Уровень грунтовых вод устанавливается по скважине с наибольшей отметкой.
4. С целью правильного определения объема разработки котлованов, рекомендуется предварительно выполнить схему с нанесением размеров плана и сечений разработок.
5. Если величина срезки растительного грунта рассчитана отдельно, глубина выемки уменьшается на толщину слоя срезки.

Для того чтобы выполнить точные расчеты, потребуется пройти следующие этапы:

1. Точно выполнить топографическую съемку начальной конфигурации.

2. Формирование цифровой модели территории и проектируемого котлована.
3. Выполнение расчёта картограммы.
4. Прохождение камерального этапа. При этом инженеры на лицензированном ПО, обрабатывают данные и оформляют техдокументацию.
5. Выполняют вынос проектных осей объекта и устанавливают параметры откосов.
6. Сооружают временные подъездные пути.
7. Определяют схемы расположения грунта в отвалы.
8. Контроль отметок высоты котлована.

Разработка экскаватором «обратная лопата»

Разработка котлована экскаватором «обратная лопата» осуществляется при стоянке экскаватора выше уровня разрабатываемого грунта (неглубокие котлованы, траншеи, каналы). Разработка грунта выполняется копанием «на себя». Стрела обратной лопаты поднимается и опускается при каждом черпании с дельнейшим поворотом на выгрузку и возвращением к месту копания.

Способы разработки грунта экскаватором «обратная лопата»:

Лобовой забой. Экскаватор двигается по оси выемки и отсыпает грунт на отвал. (Способ применяется при разработке траншей и узких котлованов)

Боковой забой. Экскаватор двигается сбоку от выемки, отсыпая грунт в односторонний отвал.

Рисунок 5. Экскаватор с «обратной лопатой»
