Конструкция и особенности эксплуатации щитков освещения

Примеры и виды уличного освещения

Уличное светодиодное освещение – не единственный способ увеличить видимость в ночное время. В наше время широко применяются люминесцентные лампы, галогенки и лампы накаливания.

Все уличное освещение можно разделить на несколько видов в зависимости от типа местности, на которой возникает необходимость увеличить видимость в темное время:

Для освещения крупных автодорог, магистралей. В таком случае применяются фонари с рефлектором. Такие фонари способны концентрировать свет в направлении автострады. С целью экономии фонари располагают на относительно большой высоте. Это дает право устанавливать опоры на большом расстоянии, в чем и заключается экономия;

Схема уличного освещения для повышения видимости на второстепенных автодорогах. Для увеличения видимости на подобных участках могут применяться рефлекторные лампы и фонари рассеянного света. Лампы, как правило, покрыты прозрачным плафоном, который позволяет рассеивать лучи света на большое расстояние. Мощность используемых ламп в данном случае значительно меньше, чем для освещения крупных дорог;

Пешеходные тротуары, парки и велосипедные дорожки. Здесь используются исключительно осветительные приборы рассеянного света

При проектировке и монтаже освещения парков и тротуаров особое внимание уделяется конструкции плафона. Как правило, он изготавливается в форме шара или цилиндра

Чтобы обеспечить большее рассеивание, они могут изготавливаться с несколькими прозрачными кольцами рельефной формы. Дистанция установки опор для таких фонарей может быть различной, но в зависимости от нее изменяется мощность осветительных приборов;

Освещение архитектурных объектов. Это декоративное освещение фасадов зданий;

Фонари для освещения объектов информационного характера. С помощью таких осветительных приборов в темное время освещаются номерные знаки домов, дорожные знаки или наружная реклама (баннеры, сити-лайты, вывески). Такая схема уличного освещения представлена лампами специального назначения или прожекторами.

Также уличные фонари стоит различать в зависимости от источника света.

Уличные фонари бывают:

• Свечные;
• Масляные. Такие осветительные приборы работают на основе сгорания жира или масла. Принцип работы масляных фонарей напоминает работу керосиновой лампы;
• Керосиновые. Это всем знакомый вид ламп (фонарей). Подобные светильники работают на принципе сжигания керосина: в емкость с продуктом переработки нефти помещается фитиль, другой конец которого вверху зажат механизмом горелки;
• Газовые. Осветительные приборы такого вида основываются на процессе сжигания газообразного топлива. Его роль могут играть: водород, метан, пропан, светильный или другие горючие газы. Подобные приборы освещения давно были вытеснены из использования в целях освещения улиц электрическими источниками света. Но довольно часто они применяются туристами во многих странах мира в качестве переносных осветительных приборов;
• Уличное освещение на столбах с лампами накаливания. Это искусственный инструмент для освещения. Свет исходит от тела накала, которое нагревается от электроэнергии до высокой температуры. Обычно роль осветительного элемента исполняет вольфрамовая спираль. Светящаяся спираль защищена от воздействия с окружающей средой стеклянной колбой. Как правило, объем лампы накаливания заполняется инертными газами. Это необходимая мера для того, чтобы не было существенных потерь тепла за счет теплопроводности. Ранее их роль выполнял вакуум.
• Уличное освещение с применением дуговых ламп. В таких
  осветительных приборах освещение обеспечивается электрической дугой.
  Она горит между двумя электродами. Пространство лампы наполняется
  парами металла, солей или инертным газом. В зависимости от состава
  наполнителя меняется спектр;
• Уличное освещение на столбах светодиодами. Они стали применяться,
  когда остро стал вопрос экономии энергии. Применение ЛЕД ламп – один из
  самых простых способов сократить расходы на электричество.
• Уличное освещение на столбах с помощью индукционных ламп. Это
  осветительные приборы, в которых источником света служит плазма. Она
  возникает в процессе ионизации газа магнитным полем высокой частоты.

Конструкция и комплектация

Если рассмотреть конструкцию более детально, тогда можно понять, что она предусматривает распределительную панель, на которой будут расположены элементы управления коммутационными аппаратами:

• разнообразные элементы автоматики;
• автоматические выключатели отходящих линий;
• автоматические выключатели ввода.

Производители на сегодняшний день выпускают разнообразные габариты ЩО, количество подключаемых линий освещения, а также мощность. Удобство монтажа позволяет обеспечить DIN-рейка.

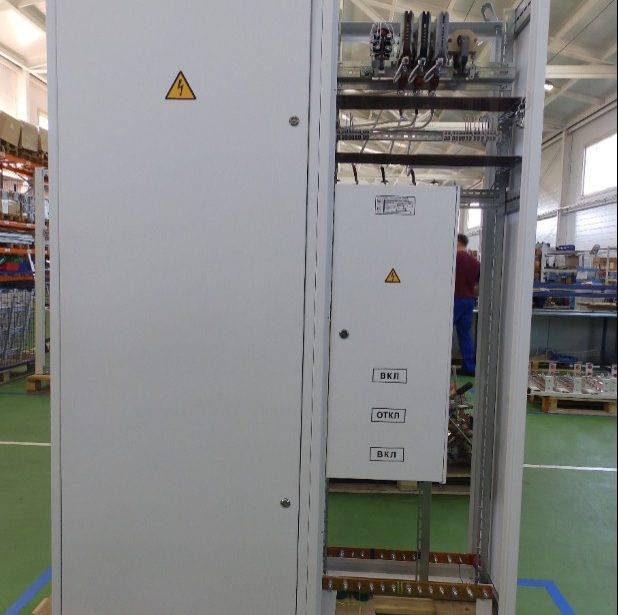

Конструкция щита освещения

Большинство щитов оборудуются специальной дверцей, которая препятствует несанкционированному доступу к коммутационным аппаратам. С помощью дополнительных устройств можно задавать программы, которые включают и выключают освещение по заданному времени. Это способствует экономии электрической энергии и максимальной автоматизации процесса отключения.

Чтобы контролировать изоляцию осветительных сетей и предупреждать возникновение пожаров в последнее время применяют разнообразные устройства контроля утечки изоляции. Специальные устройства своевременно отключают поврежденный электрический участок без нарушения нормально функционирующих участков электрической цепи.

Аварийное освещение

Щит аварийного освещения ЩАО

Щитки аварийного освещения относятся к автономным системам с подведенными к ним кабельными цепями, прокладываемыми непосредственно от вводного устройства. Они подключаются через систему ввода резерва, предполагающую наличие двух независимых питаний.

В отличие от рабочего режима, аварийное освещение нельзя отключать вручную, поскольку в соответствующем оборудовании не предусмотрено отдельного выключателя. Этот тип управляющих систем имеет только два режима: аварийное освещение включено постоянно либо выключается автоматически посредством магнитных пускателей и управляющей ими автоматики.

Примеры приборов для уличного освещения на выставке

Безусловно, «Электро» – одно из самых масштабных и главных событий в секторе электропромышленности. Организатор мероприятия – ЦВК «Экспоцентр».

Экспозиция «Электро» – крупнейшая выставка передовых технологий, оборудования и вспомогательных изделий для сегмента электронных аппаратов. Столь крупный проект позволил организаторам взять в охапку все отрасли соответствующего рынка.

Поэтому выставка «Электро» собирает в одном месте несколько сот компаний со всех уголков планеты. А это десятки тысяч специалистов в области электротехнического оснащения. Благодаря этому мероприятие считается одной из самых эффективных и крупных бизнес-площадок не только на просторах СНГ, но и в мире.

«Электро» – эффективное средство рекламы продукции, двигатель прогресса. Поэтому на выставке представлены экспонаты предприятий различных отраслей электротехнической индустрии. Довольно широко на мероприятии представлено уличное освещение.

На выставке будут присутствовать компании, изготавливающие электротехническое оснащение для освещения, кабельно-проводниковую продукцию. Все они приезжают с разных уголков планеты, чтобы презентовать свои инновационные разработки, поделиться опытом.

Многие участники в рамках выставки «Электро» проводят десятки тематических обсуждений в виде конференций, семинаров, на которых затрагиваются актуальные темы управления уличным освещением. Подобный подход участников уже давно укоренился на мероприятии, стал частью его жизни.

Чтобы понять, что будет представлено компаниями, производящими оборудование для наружного освещения, необходимо изучить рынок, понять суть выпуска продукции.

Некоторые производители, участвующие в выставке, предлагают опоры уличного освещения из алюминия. Это уникальные декоративные инструменты освещения. К тому же такие столбы обладают высокой защитой от воздействия внешних раздражителей (повышенная влажность, ультрафиолет и пр.), удивительной устойчивостью. Поэтому при эксплуатации алюминиевых столбов гарантируется длительная эксплуатация.

На «Электро» многие ведущие мировые инженерные компании и региональные представители презентуют свое оборудование. А это отличный шанс для многих заключить с ними выгодный контракт.

На выставке можно найти новейшие разработки в сфере производства уличных осветительных приборов. Здесь найдутся экспозиции, представленные светодиодами, индукционными и другими лампами с разной степенью потребляемой мощности.

Также найдутся разработки с различной эффективностью светового потока. Поэтому каждый потребитель найдет себе продукт, который обеспечит освещение улицы, архитектурного объекта или объекта информационного характера.

Выставка «Электро» обещает большое количество деловых встреч, на которых ведущие отечественные и зарубежные производители смогут не только наладить отношения с другими компаниями, но и представить на мероприятии свой товар.

Компании по кабельной продукции, которые принимают участие в «Электро» – различные и индивидуальные. У каждого производителя свой подход к выпускаемой продукции. Но все они предлагают только сертифицированный товар, отвечающим всем современным требованиям к осветительным уличным приборам.

Уличное освещение на столбахФотореле для уличного освещенияУличное светодиодное освещение

Подготовка к монтажу распределительного щитка

Монтаж и сборка электрического щитка — это заключительный этап создания всей внутренней системы электроснабжения частного дома, квартиры или другого объекта недвижимости. После выполнения работ по подключению строения к общим электрическим сетям и монтажу внутренней проводки, можно приступать к установке корпуса распределительного щитка и сборке его внутреннего оснащения.

Начинать эту процедуру необходимо с составления принципиальной схемы электрощита, при этом следует учесть нижеперечисленные факторы.

1. Вид внутренней разводки проводов: «звезда» или «шлейф», в распределительных коробах или по смешанному варианту. Тип внутренней электрической разводки определяет количество проводов, подходящих к распределительному щиту. Их может быть до нескольких десятков. От это показателя зависит какое электрооборудование необходимо разместить в щитке, его количество и технические характеристики.
2. Общая мощность всех электроприборов: определяется суммой номинальных показателей по каждому прибору. Также этот общий показатель необходимо разбить по зонам потребления от каждой заведенной в щиток линии внутренней проводки. Это необходимо для подбора автоматов и других комплектующих по максимальному току нагрузки.
3. Учет всех возможных вариантов нагрузки: подключение дополнительных электроприборов, одновременное включение всей техники и так далее. Вернее всего, такой расчет уже был выполнен при монтаже внутренней проводки, но желательно продублировать его. Все автоматы и другое электрооборудование необходимо приобретать с запасом по мощности.
4. Определение видов электроприборов на объекте: многие электроприборы требуют установки дополнительного оборудования. Например, работу стиральной машинки необходимо обезопасить установкой УЗО (устройство защитного отключения). Это обеспечит надежную защиту человека от поражения электрическим током в случае замыкания фазы на корпус электроприбора.

После разработки принципиальной схемы электрощита, приобретения всех необходимых комплектующих и материалов приступаем к выбору корпуса устройства и его монтажу.

Щитки для переносных осветителей

Ящик с понижающим трансформатором ЯТП

Согласно ПУЭ 7 (последнее издание) для переносных светильников, используемых в помещениях повышенной опасности, допускается применять питающее напряжение величиной не более 50-ти Вольт. Для его получения используются понижающие потенциал трансформаторы, преобразующие сетевые 220 Вольт в 12, 24, 36 или 48 Вольт.

Для обслуживания переносных осветителей выпускаются сборные щитки особой конструкции, в состав которых входят следующие узлы:

• преобразователь напряжения;
• автомат, используемый для защиты по входу;
• автоматы, защищающие отходящие к потребителю линии;
• розетка для подключения светильников переносного типа.

В некоторых моделях шкафов от вторичной обмотки трансформатора через автомат отводятся кабельные линии к стационарным светильникам, постоянно находящимся на одном месте.

Согласно ПУЭ, к опасным условиям, в которых использование переносных светильников обязательно, относятся работы, производимые в ограниченных пространствах:

• в траншеях (при укладке кабельных линий, например);
• в смотровых ямах и подвальных помещениях;
• внутри резервуаров и наливных цистерн;
• когда производитель работ находится в неудобном положении;
• при возможности соприкосновения с элементами заземляющих устройств.

Во всех перечисленных ситуациях допустимое напряжение не должно превышать 12-ти Вольт.

Технические характеристики

Щиток освещения ОЩВ- 12

Технические параметры щитов управления светом удобнее рассмотреть на примере серии ОЩ, изготавливаемой в соответствии с ТУ3434-006-33874352-2004. К характеристикам изделий этой категории относят следующие возможности:

• защита однофазных групповых сетей от перегрузок и токов КЗ, для чего в них предусматриваются однополюсные автоматы;
• наличие внутренней подсветки;
• допустимость подключения к кабелю ввода несколькими способами (посредством пакетного выключателя или с помощью специальных силовых клемм);
• ввод кабельных линий через верхние или нижние отверстия со съемными крышками;
• число подключаемых к одному зажиму вводных жил обычно не превышает 2-х штук;
• максимальное сечение этих шин – 50 м2;
• щитки ОЩ, ОЩВ и УОЩВ рассчитаны на рабочие напряжения 380/220Вольт и имеют массу от 13 до 24-х кг.

Конструкция и комплектация

Если рассмотреть конструкцию более детально, тогда можно понять, что она предусматривает распределительную панель, на которой будут расположены элементы управления коммутационными аппаратами:

• разнообразные элементы автоматики;
• автоматические выключатели отходящих линий;
• автоматические выключатели ввода.

Производители на сегодняшний день выпускают разнообразные габариты ЩО, количество подключаемых линий освещения, а также мощность. Удобство монтажа позволяет обеспечить DIN-рейка.

Конструкция щита освещения

Большинство щитов оборудуются специальной дверцей, которая препятствует несанкционированному доступу к коммутационным аппаратам. С помощью дополнительных устройств можно задавать программы, которые включают и выключают освещение по заданному времени. Это способствует экономии электрической энергии и максимальной автоматизации процесса отключения.

Чтобы контролировать изоляцию осветительных сетей и предупреждать возникновение пожаров в последнее время применяют разнообразные устройства контроля утечки изоляции. Специальные устройства своевременно отключают поврежденный электрический участок без нарушения нормально функционирующих участков электрической цепи.

Разновидности ШУО

Сегодня существует огромное разнообразие ШУО по материалам изготовления, свойствам корпуса, типоразмерам и способу установки (столбовые и фундаментные). Например, для наружной эксплуатации производители электротехнического оборудования выпускают специальные антивандальные шкафы из пластика или металла.

ШУО могут использоваться для решения нескольких задач:

• управление осветительными узлами на автомобильных дорогах городского и междугородного сообщения;
• контроль над работой энергосберегающих сетей при помощи специальных автоматизированных частей;
• управление архитектурным и ландшафтным освещением парковых аллей, городских улиц, фонтанов и других объектов;
• автоматическое функционирование охранных систем, включая сигнализацию и видеонаблюдение;
• светофорное регулирование;
• контроль над работой систем связи (различные телекоммуникации, интернет и слаботочные устройства).

Выбор способа управления (читайте выше) зависит от предназначения, условий эксплуатации, свойств ШУО. Рассмотрим несколько основных разновидностей.

Вариант первый – ЭП-ШУНО-1

Данный электротехнический элемент может использоваться для автоматического, ручного, местного или удаленного управления осветительными сетями и другими установками на промышленных и административных объектах. Шкаф данной модели может включать и отключать осветительные установки при помощи сигналов с фотореле, когда освещенность достигает определенного порогового значения.

Системы могут включаться и отключаться в установленные отрезки времени в зависимости от заданной программы. При помощи кнопок, расположенных на корпусе, в любой момент времени сети можно включать и отключать вручную. То же самое можно выполнять из диспетчерских пунктов за счет оборудования телемеханики.

Вариант второй – ЭП-ШУНО-И170

Данное оборудование, помимо стандартных функций, может осуществлять оперативные включения и отключения электрических цепей, количество которых может быть не более шести за час. Производится устройство по типовым схемам, комплектуется стандартными низковольтными приборами. В зависимости от индивидуальных пожеланий заказчика, шкаф может быть переоборудован, могут быть изменены габариты и электрическая схема.

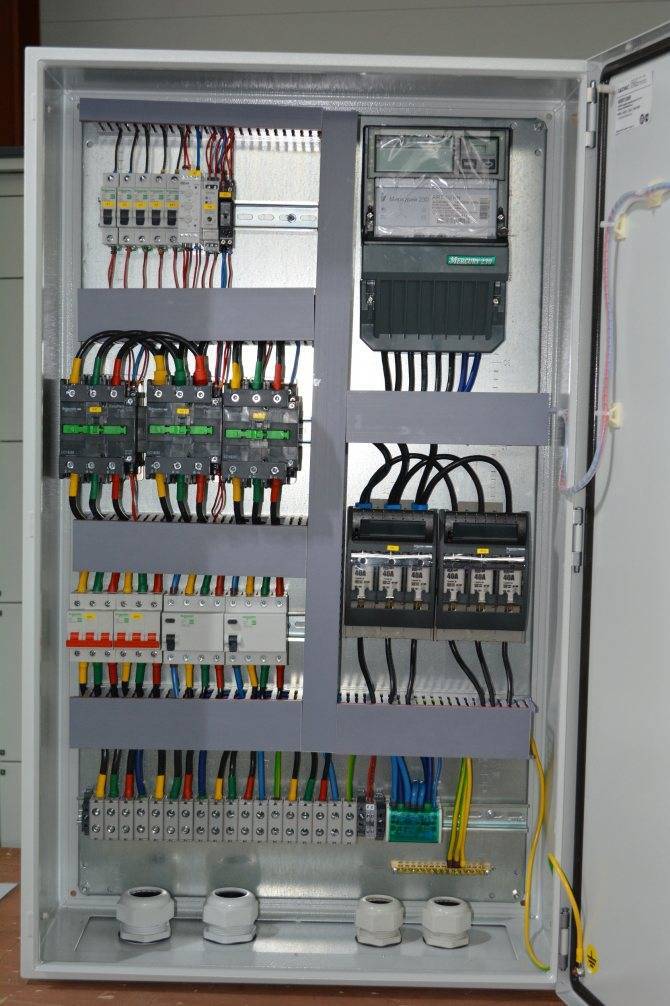

Базовая комплектация таких шкафов содержит четыре основных блока:

• узел ввода с выключателем, разъединителем и предохранителем;
• узел учета с измерительным трансформатором тока, испытательной коробкой и счетчиком (его выбирает сам заказчик);
• узел коммутации с контакторами, промежуточными и временными реле, фотореле, переключателями режимов;
• узел отходящих линий с предохранителями на специальных держателях.

Вариант третий – ЭП-ШУНО-3

По назначению напоминают предыдущую модель шкафов управления освещением – ЭП-ШУНО-И170. В отличие от них, в данной модели существенно увеличены номинальные значения токов на вводных и отходящих группах, используется намного больше защищаемых линий и специальная автоматизированная система АСУНО.

При помощи такой модели можно выполнять раздельное управление несколькими режимами освещения, включая уличное, архитектурное и рекламное. Оборудование может дополняться вертикальными держателями или выключателями с предохранителями.

Вариант четвертый – ВРШ-НО-М8

Такое оборудование используют для автоматического или ручного включения/отключения городского освещения в вечернее или ночное время суток. Шкаф также способен вести учет электрической энергии, управлять освещением при помощи устройств телемеханики. Внутри содержится дополнительный абонентский отсек, а в базовую комплектацию входят следующие блоки:

• вводная панель с переключателем, блоком предохранителей и измерительным трансформатором;
• распределительная панель с контакторами, планочными держателями;
• телемеханический щит учета со счетчиком, ящиком и системой телемеханического управления;
• абонентский отсек с автоматическими выключателями модульного типа, осуществляющими защиту пользователей сети.

Для монтажа и эксплуатации данных моделей нет необходимости использовать бетонные или металлические сооружения. Шкаф может быть размещен на опорах. Если ШУО будет устанавливаться в блочно-распределительном пункте, то его можно разделить на несколько функциональных корпусов.

Вариант пятый

Такие устройства, аналогично предыдущим, автоматизируют процесс управления осветительными системами, осуществляют контроль и диагностику наружных линий. Их эксплуатируют в энергосберегающих и инвестиционных сетях с целью увеличения энергетической эффективности систем наружного освещения.

Размещение щитов

К местоположению и монтажу осветительных щитов предъявляются следующие требования:

• Щиты устанавливаются на расстоянии одного метра от канализационных коммуникаций, газопроводов и водопроводов. При этом помещение, в котором располагается щитовая, не должно подвергаться затоплениям. Если же эксплуатация осветительного щита и силовых шкафов будет осуществляться в помещении, которое может быть затоплено, то их устанавливают выше возможной границы затопления.
• Многое зависит от правильного выбора распределительного щита. При подборе учитывается способ монтажа щита освещения — встраиваемый или навесной. Наиболее удобным считается встраиваемый способ, поскольку конструкция, устанавливаемая таким способом, занимает минимум свободного пространства и дополнительно защищается от воздействия температуры и механических влияний.
• При самостоятельной установке распределительного щита необходимо учитывать материал, из которого он выполнен. Его выбор осуществляется исходя из местоположения щитовой: если оно выполнено из сгораемых материалов, то сам щит обязательно должен быть выполнен из стали. Если щит устанавливается на основание из негорючих материалов, то он может быть изготовлен из слабогорючих средств.
• Щиты наружного освещения устанавливаются на высоте 20 сантиметров от грунта или бетонного основания. Если велика вероятность появления снежных заносов, то щиты устанавливаются на специальном фундаменте.
• Оборудованные импульсными реле, счетчиками и измерительными устройствами, наружные щиты обязательно оснащаются подогревом. Исключением являются щитовые с устройствами, которые сохраняют функционал при температуре ниже 5 градусов.

Технические характеристики

Щиток освещения ОЩВ- 12

Технические параметры щитов управления светом удобнее рассмотреть на примере серии ОЩ, изготавливаемой в соответствии с ТУ3434-006-33874352-2004. К характеристикам изделий этой категории относят следующие возможности:

• защита однофазных групповых сетей от перегрузок и токов КЗ, для чего в них предусматриваются однополюсные автоматы;
• наличие внутренней подсветки;
• допустимость подключения к кабелю ввода несколькими способами (посредством пакетного выключателя или с помощью специальных силовых клемм);
• ввод кабельных линий через верхние или нижние отверстия со съемными крышками;
• число подключаемых к одному зажиму вводных жил обычно не превышает 2-х штук;
• максимальное сечение этих шин – 50 м2;
• щитки ОЩ, ОЩВ и УОЩВ рассчитаны на рабочие напряжения 380/220Вольт и имеют массу от 13 до 24-х кг.

Применение системы управления освещением в театре

Архитектурные системы управления освещением включают в себя двухпозиционный переключатель, контроль над интенсивностью освещения, и используются в основном для регулировки света на сцене. Системы управления могут быть расположены в различных частях одного здания и представляют собой как простую систему из нескольких переключателей, так и сложный интерфейс с сенсорным экраном.

Основное преимущество такой системы освещения для работников театра заключается в возможности управлять и регулировать свет на сцене, не прибегая к использованию пульта управления освещением. Таким образом, световые сигналы меняются и контролируются с помощью всего одной системы.

Особенности аварийной подсветки

Аварийное освещение (его еще называют экстренным или эвакуационным) является системой независимого типа подсветки, которое при этом подключено к центральной осветительной установке. Основное предназначение сводится к созданию видимости на определенном уровне, которое позволяет людям ориентироваться в ситуациях отключения или поломок центрального освещения.
Система аварийного освещения предназначена для создания подсветки, при которой люди смогут свободно ориентироваться в пространстве в любых помещениях промышленных и производственных зданий, а также в доме. При этом вся система должна обязательно отвечать правилам установки электроприборов (ПУЭ).

Вариант аварийного освещения

В связи с этим такой системой в обязательном порядке должны оборудоваться все общественные и промышленные предприятия.Обычно аварийное освещение являются частью рабочего типа подсветки. Проектирование системы светового обеспечения помещений часто использует для рабочего и экстренного освещения одни и те же осветительные приборы. При этом система аварийной подсветки может делиться на следующие разновидности:

резервное. Такой тип подсветки должен обеспечивать такой уровень света, чтобы на предприятии могло поддерживаться работоспособность сотрудников, работающих в учреждениях социальной сферы, а также на вредном производстве. Пример таких учреждений: медицинские объекты, ТЭЦ, АЭС;

Особенностью такой подсветки является то, что светильники здесь создают белый свет и низкой степенью освещенностью окружающего пространства. Очень часто в этой системе используются светильники и лампочки с низкой мощностью (например, 12 вольт).
Как видим, аварийное освещение имеет значительные отличия от рабочего. Даже в ситуации, когда оно является частью рабочего освещения, т.н. совместная система подсветки.

Конструктивные особенности щита освещения

К устройству щита освещения предъявляются аналогичные требования, как и к распределительным щитам. Подведение питания осуществляется посредством автоматического рубильника, который рассчитан на нагрузку всех светотехнических приборов, подсоединенных к щиту.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Если схема щита освещения предусматривает использование рубильника, тогда кабельная линия питания ЩО обязательно обеспечивается защитой автоматического выключателя. В данной ситуации в рабочую зону защиты включается одновременно электрическая проводка щита, соединяющая его с автоматами отходящих электрических линий, каждая из которых имеет собственную защиту от автоматического выключателя.

Ток номинальный подбирается по суммарному значению токов подсоединенной нагрузки. Можно одновременно подсоединять пару отходящих проводов к единому автомату. В таком случае при ремонте осветительной линии будет отключаться больше устройств освещения, чем должно быть.

В защите световой электрической проводки, приборов освещения при помощи УЗО (устройства защитного отключения) нет необходимости.

Вся проектируемая заново электропроводка освещения делается трехпроводной. Для обеспечения питания светотехники применяются проводники «нуля», «фазы». Нулю соответствует жила синего цвета. Для заземления корпуса осветительных приспособлений применяется желто-зеленый проводник, который входит в состав 3-жильного кабеля. На нем нанесены символы РЕ.

Для подсоединения нулевых проводников в конструкцию ЩОВ включены две шинки:

• с маркировкой N — для подсоединения рабочих проводников;
• с маркировкой РЕ на лицевой стороне — для подсоединения защитных проводников.

В том случае, когда корпуса светотехнического оборудования сделаны из материалов, которые не проводят электрический ток (пластик), а отражатель светового потока выполнен из стали, нет необходимости проводить заземление отражателя. Но это не означает, что для обеспечения питания светотехники можно взять двухжильный кабель. Только трехжильный кабель, как и для розетки, не имеющей контакта заземления. В период эксплуатации осветительное устройство (розетку), к примеру, поменяют на электротехническое оборудование другого типа, и понадобится защитный проводник.

Разбираемся с инфраструктурой

На практике мне встречалось несколько подходов к управлению наружным освещением: регламентированное включение и отключение силами оперативного персонала, применение реле времени, сумеречных датчиков, фотореле и астрономических реле.

Использование астрономических реле является, наверное, одним из самых интересных решений. Их работа основана на определении времени восходов и закатов в определенном географическом положении. Во время заката освещение включается, во время восхода – отключается. Как правило, при настройке таких реле имеется возможность установки временных корректировок для ускорения или замедления действия реле. Внесение таких корректировок позволяет включить (отключить) освещение на несколько минут позже заката или раньше рассвета.

По похожей схеме работает и модернизируемая нами система. В роли астрономического реле выступает свободно программируемый логический контроллер (ПЛК). По линии RS485 ПЛК управляет проприетарными модулями ввода-вывода, которые установлены в разных зданиях. Управление и настройка системы осуществляется с использованием SCADA и OPC-сервера, установленного на одной из машин в сети Ethernet, к которой подключен ПЛК. Все используемое ПО является проприетарным.
