Освещение смотровой канавы
В смотровую яму нужно устанавливать прочные влагоустойчивые светильники
Человек работает в непосредственной близости от осветительных приборов, установленных в смотровой канаве. Скопление сырости приводит к утечке электрического тока, который опасен для людей. Это повышает требования безопасности к обустройству освещения в смотровой канаве.
Стационарное и переносное освещение гаражной ямы выполняют подводом линии с напряжением 36 В и ниже. Такую величину напряжения получают на понижающем трансформаторе.
В яму устанавливают герметичные, влагоустойчивые, пыленепроницаемые светильники, покрытые ударопрочными плафонами. Дополнительно закрывают защитными решетками.
Проведение работ по обустройству освещения
Вопрос, как сделать освещение в смотровой яме своими руками, интересует многих автолюбителей. Первое, о чем нужно знать, — это то, что проведение работ возможно, если установлен электрощиток и гараж подключен к единой электросети
Немаловажно иметь опыт проведения электромонтажных работ, иметь в наличии некоторые инструменты и материалы: лампы, кабель-канал, кабель, метизы, шуруповерт, перфоратор, нож, клеммы и др
Для началам нужно сделать разметку, где будут оборудованы светильники в смотровой яме, и измерить периметр, чтобы знать длину провода, который понадобится. Затем на отмеченных местах оборудуются ниши для светильников, и производится прокладка проводки в яме и к электрощиту. Провода, соединяющие светильники, можно изолировать в гофре или кабель-канале. После этого устанавливается выключатель и понижающий трансформатор, так как напряжение не должно превышать 42 В. Лампы для обеспечения защиты от повреждений можно поместить в специальный корпус из металла.
Установить светильники в смотровой яме не составляет большого труда и не требует много времени. Зато это позволит более качественно и быстро выполнять осмотр днища автомобиля и ремонт.
Типы освещения гаражного помещения
Зоны освещения в гараже
В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

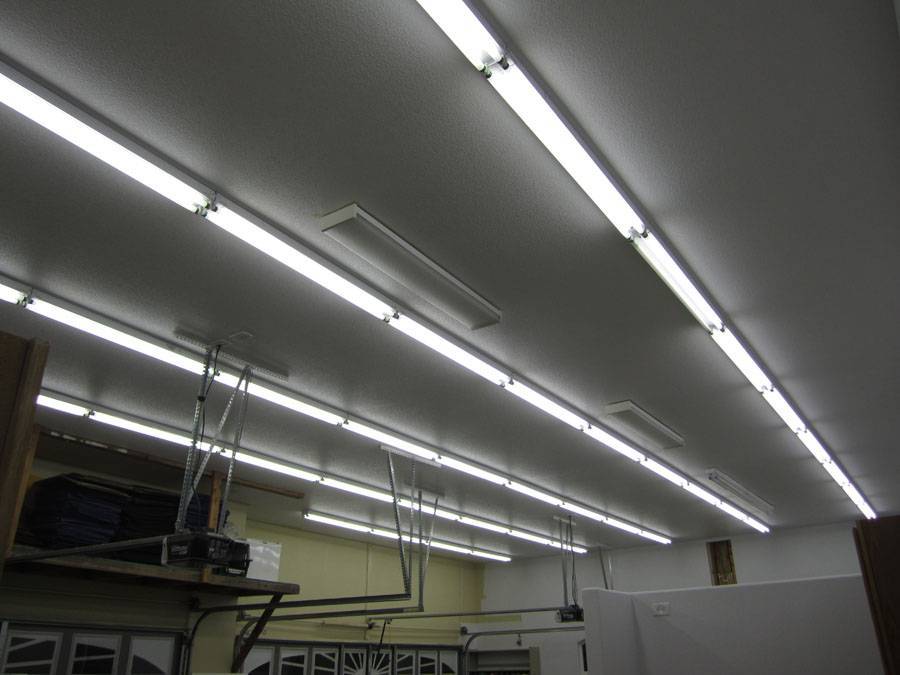

- Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
- Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.
Освещение рабочего стола в гараже.
Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.
— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.
— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.
Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.
Гаражный светодиодный прожектор.
Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.
Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:
- Верхний первый уровень — это потолок.
- Вторая линия размещения — высота от пола 1800 мм.
- Третий рабочий уровень — примерно 750 мм от пола.
- Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.
Свет в смотровой яме
Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:
Освещение смотровой ямы требует особого подхода
- Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
- Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
- Все светильники должны быть оснащены защитными плафонами.
- В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
- Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
- Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
- Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
- Светильники, установленные в условиях ямы, должны быть оснащены заземлением.
Какое освещение лучше?
Как утверждают специалисты в области энергетики и владельцы автомобилей, лучшим вариантом является светодиодное освещение гаража. Чтобы убедиться в этом, можно перечислить основные преимущества светодиодов:
- более долгий срок службы, если сравнивать с аналогами – около 50 000 часов;
- эффективное энергосбережение;
- отсутствие веществ, которые вредят здоровью человека;
- на их работе не сказывается нестабильная сеть;
- высокая степень отдачи света;
- элементы таких ламп не выделяют много тепла, что обеспечивает безопасность от возникновения пожаров;
- способность работы до сверхмалых температур (до –50º С).
Изделия светодиодной продукции обладают единственным существенным минусом. Их стоимость достаточно велика, что отталкивает многих от приобретения. Если вы задумали выполнить светодиодное освещение в гараже, стоит руководствоваться в первую очередь своими финансовыми возможностями, а также советами специалистов.
Светодиодное освещение
При редких и кратких походах в гараж можно не выполнять обновление старого освещения. В иных случаях в гараже следует установить светодиодные лампы. Также можно применить светодиодные ленты, которые делаются путем размещения чипов по всему расстоянию ленты. Такое внедрение позволяет создать равномерное распределение потоков света по всему помещению, что невозможно при помощи обычных светильников. При хорошем освещении светодиодной лентой образование темных участков сводится к нулю. Главным плюсом такого оборудования является отсутствие стеклянного плафона, который можно легко разбить.
Подготовка к выполнению работ очень похожа на аналогичную применяемую в бытовых помещениях, но существуют некоторые различия. В гаражах с небольшими размерами лучше использовать продольные светильники бокового типа. Перед их установкой потребуется заранее разметить стены в наиболее важных зонах для освещения.
Помещения, площадь которых превышает 15 м², оснащают комбинированным вариантом, где присутствуют светильники как общего назначения, так и переносные фонари, питающиеся от общей сети или аккумулятора.
Укладка проводки под освещение
Существуют разновидности светодиодов, характеризующиеся цветовой температурой. Теплые тона при свечении выдают меньше визуального света, нежели холодные и нейтральные. Чрезмерное освещение в гараже тоже не нужно. Исходя из этого, можно сказать, что наилучшим вариантом для такого помещения будут светодиоды, рассчитанные на цветовую температуру от 4 000 до 6 000º К.
Светодиодное освещение
При всём разнообразии вариантов подсветки, именно к светодиодному освещению в гараже склоняется большинство автовладельцев. Это экономично, практично и доступно. Лампы и ленты активно снижаются в цене, но при этом не теряют в плане качества или эффективности работы.
Заняться полноценным освещением в гараже светодиодными лентами можно самостоятельно. Нужно лишь определиться с тем, что именно вы хотите получить по результатам проделанной работы.
Если вас интересует переносное освещение в собственном гараже, в основе которого лежат светодиоды, и при этом хотите всё сделать своими руками, купите в магазинах специальные системы LED.
Есть также альтернативный вариант, предусматривающий заполнение пространства в гараже светодиодными прожекторами, которые будут создавать основное и точечное освещение. В продаже доступны уже готовые светодиодные прожекторы. Но чтобы сэкономить, некоторые используют обычные переноски, адаптированные под лампы накаливания. Тут лучше иметь некоторые навыки в работе с электрикой, чтобы всё правильно подключить, исключить вероятность короткого замыкания и пр. То есть лучше сразу взять именно специальные LED прожекторы.
Рекомендуется использовать прожекторы, которые фиксируются на стенах или потолке. Переносные системы удобные за счёт своей мобильности, но при этом они будут занимать пространство внутри гаража. Куда лучше подвесные конструкции с возможностью изменения угла наклона и направления световых потоков за счёт штативов, телескопических систем, кронштейнов и пр. Но компактная переноска всё равно не помешает.
Отдельно стоит рассмотреть вопрос светодиодного освещения в зоне под автомобилем, то есть в смотровой яме. Здесь требуется достаточно качественный свет, который параллельно не будет мешать выполнению работ и перемещению по ограниченному пространству. А потому напольные прожекторы стоит сразу исключить.
Оптимально использовать один из двух вариантов:
- Трубки и светодиодные ленты. Они фиксируются по всему периметру верхней части гаражной смотровой ямы. Это позволяет подсвечивать все зоны одновременно, подавая свет на днище машины и на пространство самой ямы. Для точечной работы достаточно взять налобный светодиодный фонарик. Отдельная переноска не потребуется.
- Точечные светильники. Их также монтируют по периметру на стены ямы на различном уровне. Это уже зависит от конструкции конкретной смотровой ямы, и работ, которые планирует проводить здесь автовладелец.
За счёт светильников LED вы получите высокоэффективное освещение, которое крайне бережно относится к расходу электроэнергии. Светодиод выгодно отличается от конкурирующих видов ламп тем, что выдаёт мощный светопоток при минимальном энергопотреблении.
Чтобы светодиодная система функционировала долго и надёжно, рекомендуется периодически проводить мероприятия по уходу за светильниками. Они предусматривают очистку линз и стёкол, удаление загрязнений с плафонов и защитных кожухов, надёжную изоляцию и защиту проводки. Ещё светодиоды нуждаются в достаточно эффективном охлаждении, а потому устанавливать их в местах нагрева не рекомендуется.
Осветительные приборы
Светильники, рассеивающие свет
Сегодня для освещения самых разнообразных помещений можно использовать различные осветительные приборы. Но помните, что светильники для дома вряд ли подойдут для гаража и смотровой ямы. Также стоит отметить, что для ремонта автомобилей в яме и вне ее существуют различные технологические требования по уровню освещенности. Освещение, которое своими руками будет создаваться для смотровой ямы, не должно быть ослепляющим. Подобный эффект следует полностью исключить, правильно подобрав светильники для этих целей. Отличным решением для ямы будет использование светильников, дающих рассеянный свет.
Осветительные приборы, которые будут монтироваться в смотровую яму, должны отвечать таким требованиям:
- возможность монтажа в ниши;
- герметичная защита корпуса;
- наличие защиты от механических повреждений, так как во время ремонта тяжелые инструменты или детали из автомобиля могут выпасть из рук и повредить светильники;
- длительный срок службы;
При использовании многоуровневой подсветки гаража и ямы специалисты рекомендуют применять стационарные светильники на шарнирах. Так вы сможете менять направленность света и ориентировать его на
нужный участок работ. Располагать светильники следует таким образом, чтобы идущий от них свет не был выше уровня человеческого глаза. Оптимальным считается вариант освещения, когда освещены будут детали днища машины и руки человека, работающего в яме. Также довольно часто для создания освещения в смотровой яме применяют портативные и переносные светильники, работающие на аккумуляторах.
В целом, вы сможете достаточно легко сделать своими руками нужное освещение ямы, а также более рационально использовать имеющиеся у вас осветительные приборы. Правильный подход позволит вам сэкономить достаточно средств.
Перспективные варианты для автономного освещения в гараже
Теперь пришло время узнать, каким образом можно организовать более эффективно автономное освещение в гараже без подключения к электричеству. Для начала вернемся к уже рассмотренной схеме с солнечными батареями. Стоит отметить, что в целом метод результативен. Если есть возможность вложить средства в приобретение оборудования, им вполне можно воспользоваться.
Аккумулятор
Можно попробовать использовать автомобильный АКБ на 65 А/ч
При этом обязательно примите во внимание характеристики ИБП. Он рассчитывается на определенный максимум мощности
Длительность работы напрямую зависит от емкости АКБ и подключенной нагрузки.
Метод достаточно хороший. Однако аккумулятор понадобится регулярно заряжать. К сожалению, электроинструмент будет использовать с таким источником энергии проблематично.
Финский фонарик
Нетривиальный источник света – так называемый финский фонарик. Его можно без проблем изготовить своими руками. Нужна пластиковая бутылка. Она монтируется в крышу, хорошо закрепляется и изолируется. Внутри бутылки должна быть вода с хлоркой для предотвращения цветения. Когда на кровлю падает солнечный свет, он хорошо преломляется и через бутылку освещает гаражное помещение.
Когда таких бутылок вмонтировано несколько, а солнце светит достаточно ярко, можно добиться довольно хорошего результата. Однако во многих регионах солнечно бывает далеко не всегда. Да и зависеть от погоды – не очень хорошее решение. Но при соблюдении определенных условиях вариант неплохой.
Комбинированная система освещения
Оптимальный вариант – обустроить комбинированную систему освещения. Можно использовать бензогенератор и аккумулятор. От аккумулятора можно провести освещение с использованием светодиодных лент, а генератор применять, когда необходима работа с электроинструментом.
Делаем своими руками: инструкция
Устройство освещения в гараже и монтаж электропроводки требует использования:
- тестера;
- комплекта изолированных отверток;
- изоляционной ленты;
- диэлектрических перчаток;
- защитных очков;
- плоскогубцев с изоляцией;
- строительного ножа либо кусачек (ими отрезают провод и зачищают его).
Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.
Также стоит приготовить:
- строительные шпатели;
- лобзики;
- пилы по металлу и дереву;
- молотки, гаечные ключи;
- сверла для определенных материалов;
- дисковые пилы;
- строительные уровни и измерительную рулетку.
Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.
Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.
Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.
Основные нюансы таковы:
- щиты ставят на негорючих основаниях справа от двери или ворот;
- целесообразно размещать электрические трассы скрыто;
- при невозможности скрытого монтажа применяют короба из пластика или металла;
- эти короба крепят на стены максимально надежно;
- для установки розеток и выключателей применяют открытые коробки;
- осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.
Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.
Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.
Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.
Варианты осветительных приборов для гаража
Знание классификации поможет определить, организация какого освещения лучше в гараже. Осветительные приборы отличаются по конструкции и виду устанавливаемой лампы.
Виды источников света:
- Лампы накаливания имеют невысокую цену, небольшой ресурс, низкий КПД светоотдачи — до 15 лм/Вт. Неравномерно рассеивают свет, чувствительны к перепадам напряжения.
- Галогенные лампы нагреваются в процессе работы, обладают светоотдачей до 22 лм/Вт и средним сроком службы. Выходят из строя при скачках напряжения, попадании на стеклянную колбу жидкости, жира, поэтому требуют установки в герметичные колпаки.
- Люминесцентные трубки более экономичны — светоотдача от 45 лм/Вт. Неустойчиво работают при перепадах напряжения и температуре ниже +5℃. Содержат ртуть, которая при потере герметичности колбы попадает в окружающую среду, что вредно для здоровья человека.
- Светодиодные панели, ленты и лампы выдают на 1 Вт затраченной электроэнергии световой поток 120 лм, что характеризует их наиболее экономичными. Ресурс работы достигает 30 тыс. ч.
В гаражах применяют накладные, подвесные, встраиваемые светильники, а также устройства на регулируемом кронштейне. Исполнение корпуса бывает влагонепроницаемым, пылезащищенным, ударопрочным или с защитной решеткой.
Как без электричества сделать достойное освещение в гараже, все способы
Гараж представляет собой не только защищенную стоянку для вашего «железного коня», но и место, где можно заняться его ремонтом
Поэтому очень важно, чтобы гараж был хорошо освещен. Но здесь могут возникнуть определенные трудности, связанные с частым отсутствием у таких построек проводки и банального электричества
Такие трудности часто возникают, когда гаражная постройка возводилась своими руками и вдали от линии электропередач.
Освещение в гараже
В такой ситуации актуальным будет сделать автономное освещение гаража. Что нужно знать, чтобы сделать такое освещение своими руками, вам расскажет наша сегодняшняя статья.
Перспективные варианты для автономного освещения в гараже
Теперь пришло время узнать, каким образом можно организовать более эффективно автономное освещение в гараже без подключения к электричеству. Для начала вернемся к уже рассмотренной схеме с солнечными батареями. Стоит отметить, что в целом метод результативен. Если есть возможность вложить средства в приобретение оборудования, им вполне можно воспользоваться.
Аккумулятор
Можно попробовать использовать автомобильный АКБ на 65 А/ч
При этом обязательно примите во внимание характеристики ИБП. Он рассчитывается на определенный максимум мощности
Длительность работы напрямую зависит от емкости АКБ и подключенной нагрузки.
Метод достаточно хороший. Однако аккумулятор понадобится регулярно заряжать. К сожалению, электроинструмент будет использовать с таким источником энергии проблематично.
Финский фонарик
Нетривиальный источник света – так называемый финский фонарик. Его можно без проблем изготовить своими руками. Нужна пластиковая бутылка. Она монтируется в крышу, хорошо закрепляется и изолируется. Внутри бутылки должна быть вода с хлоркой для предотвращения цветения. Когда на кровлю падает солнечный свет, он хорошо преломляется и через бутылку освещает гаражное помещение.
Когда таких бутылок вмонтировано несколько, а солнце светит достаточно ярко, можно добиться довольно хорошего результата. Однако во многих регионах солнечно бывает далеко не всегда. Да и зависеть от погоды – не очень хорошее решение. Но при соблюдении определенных условиях вариант неплохой.
Комбинированная система освещения
Оптимальный вариант – обустроить комбинированную систему освещения. Можно использовать бензогенератор и аккумулятор. От аккумулятора можно провести освещение с использованием светодиодных лент, а генератор применять, когда необходима работа с электроинструментом.
Освещение в смотровой яме
Если необходимо отремонтировать или заменить детали ходовой части, то для этого зачастую приходится лезть под дно автомобиля. При продумывании освещения для гаража надо отдельно позаботиться об обустройстве смотровой ямы, ведь под машиной трудно что-то рассмотреть без источника света.
Источники света должны располагаться таким образом, чтобы соответствовать следующим требованиям:
Полностью освещать днище машины;
Обладать достаточной яркостью;
Не слепить человека;
Избегать появления теней.
Следует учитывать, что в смотровой яме человек много двигается и может случайно руками задевать осветительный прибор. Поэтому, исходя из спецификации места, здесь целесообразно использовать светодиодные панели. Они не нагреваются, безопасны и обеспечивают достаточный уровень яркости. Если использовать лампы накаливания – можно обжечься при прикосновении.
Светодиодные панели – лучшее решение для смотровых ламп На заметку! Разместить осветительные приборы надо по периметру ямы для подсветки периферии днища и 1-2 лампы направить в центр для подсветки основных элементов.
