Как сделать опалубку: изготовление и установка для разных целей

Нюансы устройства опалубки для разных видов фундамента

В малоэтажном частном строительстве ленточное основание – наиболее часто встречающийся вариант. Однако он не единственный. Применяются также плитные .

Опалубка для столбчатого фундамента

В этом случае помимо общей траншеи, выкапываются глубокие ямы для столбчатых опор. Они располагаются по периметру будущего здания так, чтобы под каждым углом или пересечение стен находилась опора.

Сама опалубка выполняется также из досок, фанеры или других листовых материалов по описанной выше технологии. Отличие – расположение ограничивающих элементов в виде вертикально расположенной четырехгранной призмы (столба прямоугольного или квадратного сечения) или цилиндра. Заливка производится сверху. Армирование столбчатого фундамента идет отдельно для каждой опоры с последующей обвязкой.

При этом столб имеет либо одинаковое по всей высоте сечение, либо увеличенную нижнюю ступень.

Обязательна отсыпка подушки под опоры фундамента, нижняя ступень может заливаться без опалубки, в грунт, но при этом армироваться. Для верхней части опоры монтируется опалубка, арматура верхней и нижней частей связывается. Простые по форме, имеющие ограниченную нагрузку, опоры могут бетонироваться без армирования.

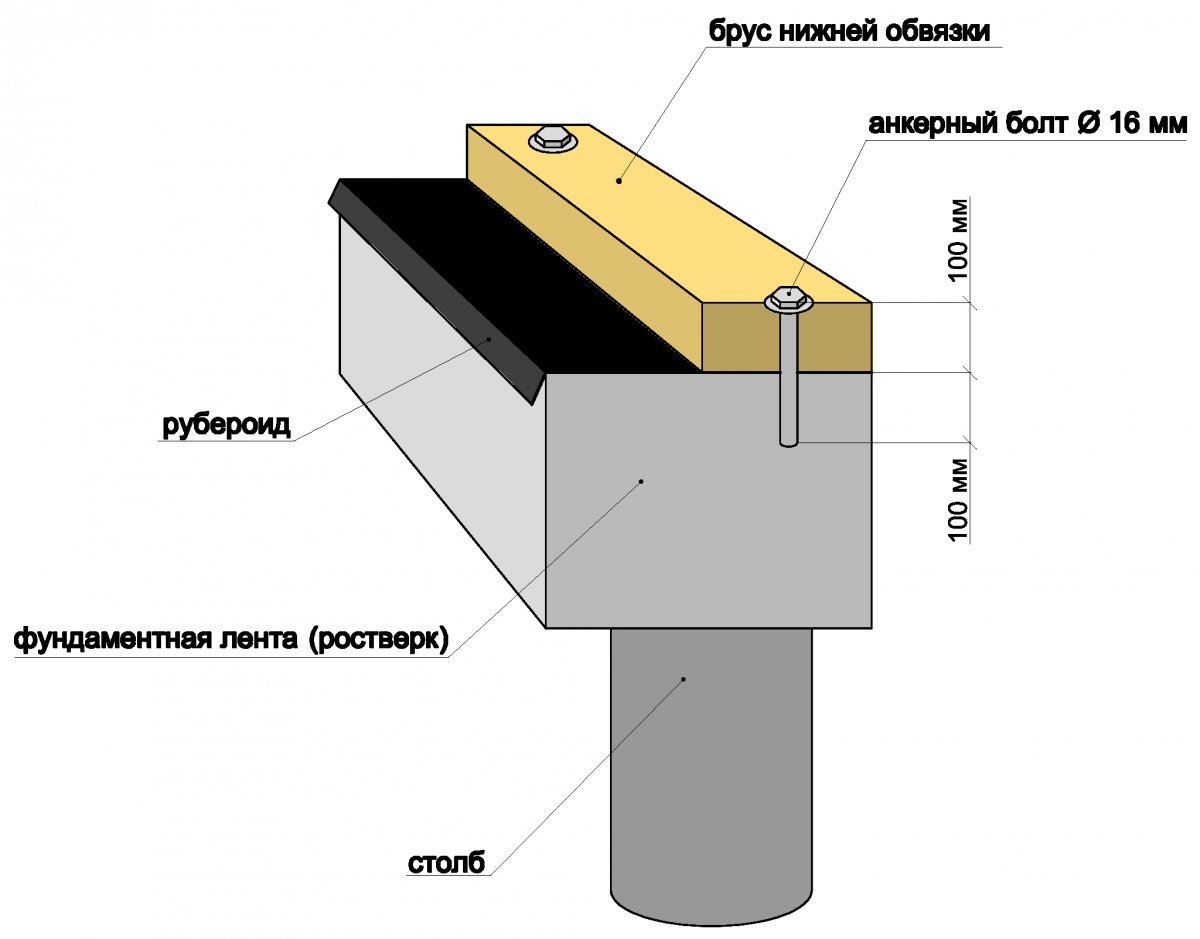

Если поверх столбчатого фундамента планируется устраивать монолитный ростверк, для него опалубка выполняется отдельно, в виде короба.

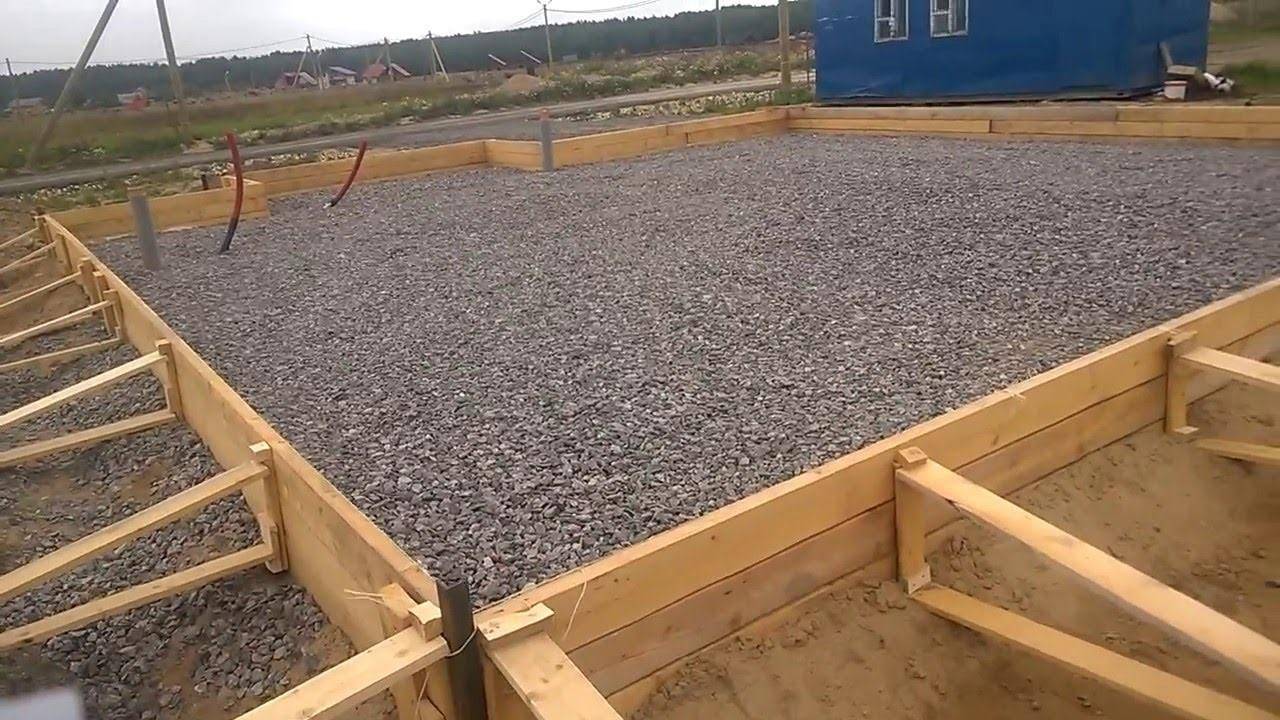

Опалубка для плиты фундамента

Основное отличие этого вида ограничителей заключается в одностороннем расположении: щиты очерчивают форму будущей плиты по наружным сторонам.

Важно: при устройстве такого типа опалубки следует более внимательно относиться к расчету прочности конструкции, поскольку нагрузка на щитовые ограничители возрастает пропорционально размеру плиты.

Пенопластовые блоки в качестве несъемной опалубки для плитных фундаментов не используется. Если необходимо сделать ограничители несъемными и одновременно использовать их для утепления основания, применяют плоские листы пенопласта или полистирола.

Как сделать круглую опалубку для фундамента

Круглый вариант опалубки в последнее время стал очень популярным даже несмотря на некоторые трудности в процессе ее сооружения.

Если вы решили взяться за это дело самостоятельно, то сразу стоит наметить специальными колышками место. Потом вплотную к кольям будут укладываться доски и крепиться стороны конструкции с помощью обычных гвоздей. Если высота довольно большая, то придется делать еще и монтажные работы в самой верхней точке.

Чтобы укрепить конструкцию используют доски для обшивки. Это актуально в ситуациях, когда круглая опалубка сверху заливается бетоном. В принципе можно обойтись и без него, в данной ситуации все зависит от вас. Установка занимает в среднем 2-3 дня. За это время вполне реально даже сделать дощатое покрытие и заделать все швы, которые портят внешний вид.

Опалубка – виды, свойства, характеристики

Самая первая опалубка, как и современная, производилась из древесных материалов. Именно дерево, из-за своей способности к обработке, позволяло быстро сделать очертания формы для заливки и собрать ее из отдельных элементов воедино. Сегодня различают два основных вида опалубки:

• Съемная – наиболее распространенный вид опалубки, применяемой в строительстве. В зависимости от размеров бетонируемого элемента, для ее изготовления применяют самые разные материалы. Предпочтение отдается влагостойким, которые позволяют этот инвентарь использовать многократно. Отдельные щиты съемной опалубки соединяются между собой различными элементами – стяжками, брусками, прокладками и т.д. Это дает возможность сделать сплошную конструкцию опалубки практически любой длины. С помощью наборных щитов можно сделать различные формы опалубки. По окончанию работ щиты съемной опалубки демонтируют;
• Несъемная – часто применяется для фундаментных работ, и позволяет сэкономить на демонтажных работах. Производят ее из вспененного пенополистирола (ПСБ). Такая опалубка имеет замкнутую форму, не боится морозов и изменений влажностного режима.

Чем ровнее опалубочные щиты, тем проще их выставить по месту максимально точно и без щелей. Именно этот недостаток в последствии может привести к лишним затратам на подравнивание плоскости монолитного элемента, изменению его габаритов и нарушению целостности формы.

Как смастерить опалубку для фундамента своими руками

Монтажные работы чаще всего производят из досок первого или второго сорта. Порядок работ:

1. Подготовительный этап, место расположения будущей опалубки расчищается.
2. Выкапывается траншея.
3. Из заранее нарезанных досок и брусков сооружают щиты. Сбивку рекомендуется производить в вертикальном и горизонтальном порядке на расстоянии 1 метра друг от друга. Например, отрезок доски длиной 3 м должен быть соединен в 3 местах продольными брусьями.
4. Выставить по уровню сооружение следует по рекомендациям СНиП.
5. Доски сбиваются гвоздями – это дешево, но долго. Прикрутить саморезами будет стоить дороже, но и строительная процедура выполняется намного быстрее.
6. Щит с наружной стороны должен быть ровным и гладким – это обеспечит надежность, и качество поверхностного слоя нижней части фундамента.

Через сколько можно снимать опалубку с фундамента? Все зависит от конструктивных особенностей постройки. Правильно ее будет снять, когда бетон достигнет показателей прочности 75-80 %. При возведении малогабаритных конструкций, которые не несут значительную нагрузку, снятие опалубки допускается при показателе 50 % от требуемой прочности.

Видео: Как сделать опалубку, шиты, подпорки, вымерить горизонталь?

Описание технологии

Суть технологии в том, что сначала собираются опалубочные формы из блоков, затем устанавливается арматура и заливается бетон. Снимать формы не требуется, они остаются частью возводимого строения.

Для строительства домов с несъемной опалубкой используются разные материалы. Наиболее удобным и практичным является использование блоков, изготовленных из пенополистирола.

Блоки соединяются по принципу деталей детского конструктора, внутри формы устанавливается каркас из металлической арматуры, а затем внутрь заливается бетонный раствор. Реже в качестве элементов опалубки используются пенополистирольные плиты. Из них собираются формы путем установки щитов друг напротив друга.

Помимо пенопласта для изготовления конструкций несъемной опалубки используются цементно-стружечные плиты или блоки из этого материала. Применяется для отливки блоков стационарной опалубки и керамзитобетон.

Разновидности несъемной опалубки

Виды несъемной опалубки в зависимости от материала, используемого для ее изготовления:

• Пенополистирольная. Самый распространенный вид, применяемый для обустройства фундаментов и стен при монолитном строительстве малоэтажных зданий (до 4÷5 этажей). Для ее производства используют пенополистирол плотностью около 25÷30 кг/мᶟ (что в 2 раза больше, чем у пенополистирольных плит, применяемых только для утепления). Различные элементы такой пенополистирольной формы широко представлены на современном строительном рынке.
• Щепоцементная (арболитовая). Изготавливают из пропитанной специальными составами древесной щепы (до 90% общего объема) и цемента (в качестве связующего компонента). Производят в виде пустотелых блоков или панелей. Является самой экологически безопасной.
• Фибролитовая. Изготавливают на основе длинных (до 50 см) древесных волокон (около 70% общего объема) и магнезита. Характеризуется высокой прочностью на сжатие и изгиб, при этом ее легко пилить и обрабатывать.

• Полистиролбетонная. Представляет собой пустотелые блоки из полистиролбетона или тонкие плиты, предназначенные для обустройства межкомнатных перегородок.
• Керамзитобетонная. Представляет собой пустотелый шлакоблок. Довольно прочная и надежная, однако требует дополнительного утепления стен и довольно дорогая.
• Несъемная бетонная опалубка выпускается в виде пустотелых блоков для фундаментов, стен (монолитное строительство) или тонких панелей, изготавливаемых методом полусухого вибропрессования.

Комбинированная: внешняя стенка изготовлена из пенополистирола, а внутренняя из листового материала (ОСП, ЦСП и им подобных).

Строительство из несъемной опалубки (независимо от материала, из которого она изготовлена) обладает целым рядом достоинств:

• Сроки строительства значительно сокращены.
• Для монтажа нет необходимости применять специальные механизмы и приспособления.
• Несъемная опалубка своими руками может быть смонтирована даже неквалифицированным человеком, так как обустраивается она по принципу детского конструктора.
• Удобство обустройства коммуникационных сетей (водопровод, канализация, электричество и так далее).

Виды смазки для опалубки

Основная цель применения смазки для опалубки различного типа заключается в предотвращении сильного сцепления бетонной смеси и материала, из которого изготовлена форма. Это необходимо для облегчения демонтажа съёмной опалубки, осуществляемого после полной фиксации бетона. Благодаря применению смазочных материалов сохраняется геометрическая форма фундамента, а его поверхность становится максимально ровной. Это приводит к сокращению затрат на финишную отделку, достижению качества и долговечности основания здания.

При использовании любого материала для опалубки, кроме пластика, нужна смазка

К смазочным материалам предъявляется комплекс требований, направленных на максимальную эффективность строительства:

• смазка не должна оставлять на бетонных поверхностях маслянистые пятна. Исключением являются те случаи, когда бетонные конструкции засыпают землёй, покрывают гидроизоляцией;
• вещество не должно влиять на прочность, состав, плотность бетона;
• в составе смазки не должны присутствовать летучие компоненты, негативно влияющие на здоровье человека;
• средство должно держаться на вертикальных или горизонтальных поверхностях не менее 24 ч.

Действие смазочных материалов основано на наличии в их составе жирных кислот, образующих на обработанной поверхности защитную плёнку. В результате этого съёмная форма легко демонтируется, а бетон сохраняет высокое качество поверхности.

Эмульсол

Для обработки форм часто используют масляные смеси «Эмульсол ЭКС-А» и «Эмульсол ИМ». Они обеспечивают ровную бетонную поверхность после снятия формы, без пор и дыр, а также лёгкий демонтаж устройства. В состав «Эмульсола» входят ингибиторы коррозии, масла минерального типа, эмульгаторы. Благодаря пропорциональному соотношению веществ смазка отличается низкой пожароопасностью и не взаимодействует с присадками смеси бетона.

Бетонная поверхность с использованием смазки и без нее

«Эмульсол» обеспечивает водоотталкивающие свойства, что предотвращает воздействие влаги на основание фундамента. Средство наносят с помощью распылителя для краски или кистью. Первый вариант оптимален для обработки больших поверхностей, а кисть удобна для нанесения средства на небольшую площадь.

Масло для обработки форм

Способностью образовывать тонкую плёнку на поверхностях обладают средства, в состав которых входят минеральные масла. Среди таковых востребованы «ТираЛюкс» и «ТираМин». Они не разбавляются водой, имеют прозрачный цвет с лёгкой желтизной, не влияют на оттенок бетона. Нанесение предполагает использование специального распылителя или краскопульта. На поверхностях небольшой площади можно использовать кисть, но толщина слоя смазки не должна быть более 0,3 мм.

Производители выпускают смазку в разнообразной таре

Средства на основе минеральных масел безопасны для здоровья человека и могут использоваться при строительстве жилых домов. Все качественные продукты для обработки опалубки отличаются невысоким уровнем пожароопасности.

Средства на водной основе

Смазка, в составе которой присутствуют масла, образует тонкую плёнку, обеспечивающую гидроизоляцию и защиту бетона. Существуют более простые вещества, представленные в виде сухого порошка, которые растворяют в воде. Они обладают низкой стоимостью, наносятся таким же образом, как и масла, то есть распылителем. Главным отличием средств на водной основе является низкая степень эффективности и то, что они не используют для обработки опалубки из шершавых материалов, например, досок.

Распыление — наиболее эффективный метод смазки опалубки

Средства на водной основе включают в себя порошкообразные компоненты, хорошо растворяющиеся в воде. Приготовление раствора легко осуществить самостоятельно, изучив инструкцию на упаковке.

Видео: нанесение смазки аппаратом для распыления

Опалубки из разных материалов отличаются технологией монтажа, техническими характеристиками и иными свойствами

Перед строительством здания важно определить наилучший материал для используемых форм, ведь от этого будет зависеть качество бетонной конструкции

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Материалы для изготовления

Разновидности

Опалубки имеют много различных типов.  По признаку мобильности можно выделить две группы – съёмные и постоянные. Съёмные конструкции демонтируются после застывания бетона, их можно использовать повторно. Это наиболее часто применяемый вид опалубки.

Постоянные, несъёмные конструкции выполняют ещё одну очень важную функцию. Они являются теплоизоляторами. Чаще всего для их изготовления используют пенополистирол. Материал не очень дешёвый, но после окончания работ с фундаментом разбирать его нет экономического смысла, поэтому его просто засыпают землёй. Он изолирует бетон от контакта с водой и является хорошим теплоизолятором.

Иногда на сыпучих грунтах монтируются комбинированные опалубки, изготовленные из дерева и пенополистирола.

Монтаж опалубки для фундамента

Съемная опалубка для фундамента делается проще всего. Для этого понадобится:

• деревянные доски 0,2х50 см,
• балки 5х5 см.

Если найти доску с шириной 50 см не получится, то можно набрать из нескольких более узких полотен. Слишком толстые доски использовать не рекомендуется, так как это утяжелить конструкции. В результате понадобиться больше опорных балок.

Приступаем к строительству опалубки. На первом этапе делаем щит. В зависимости от размеров фундамента, определяем его высоту. Верхние края щита должны на 5 см выше, чем фундамент. В длину щит делается от 40 до 60 см. Слишком длинные щиты сложно фиксировать. Учтите, что опалубка должна четко формировать границы фундамента. Поэтому длинна щита формируется исходя из размеров фундамента. Монтаж щита:

• отпилить полотно нужной длинны,
• набрать высоту щита несколькими полотнами,
• соединить полотно с наружной стороны балками,
• балки установить перпендикулярно полотну и прикрутить саморезами.

Операцию повторять до достижения нужного количества щитов

Важно, опалубка устанавливается с двух сторон, щиты делаются сразу на обе. Если позволяет время, можно сэкономить и сделать щиты только для одной стороны фундамента

Выбирают более длинную. Таким образом заливка происходит постепенно. Но, если вы заказали машину с заполняющей основой, то опалубка должна быть установлена по всему периметру.

Далее щит связывается опоясывающим каркасом. Для этого нужно:

• подготовить балки 5х5 см,
• прикрепить их саморезами параллельно полотну.

Делают два пояса. Нижний, на высоте 10 см от земли, служит основным упором и не дает растекаться основе заливки. Верхний является основанием для подпорок. Делается на высоте 40 см от земли.

Подпорки упираются в верхний пояс и устанавливаются под углом. Они надежно препятствуют расхождению опалубки. Их устанавливают по 2-3 шт, на щит, в зависимости от толщины фундамента.

Порядок выполнения работ

Съемная опалубка используется для строительства самых разнообразных объектов:

• монолитного основания здания;
• подвального помещения; стен и перегородок;
• лестниц и площадок.

В каждом отдельном случае требуется неукоснительное соблюдение норм и правил строительства. Выполнение монтажа данной конструкции своими руками проводится с учетом глубины фундамента, необходимости снимать и переносить элементу конструкции с одного места на другое, простой и надежный крепеж.

https://www.instagram.com/p/B1GeN0mnPFz/?utm_source=ig_web_button_share_sheet

Наиболее распространенной является съемная опалубка, сооруженная из деревянных щитов. Это переставная опалубка, которая может быть снята и установлена в любом нужном месте после того как застыл бетон монолитного сооружения. Для удобства выполнения работ щиты собирают своими руками, выбрав оптимальную длину, и обеспечив высоту каждого щита, на полтора метра превышающую глубину фундамента.

Сборка конструкции

Собранные щиты устанавливают в траншеи, скрепив верхний край перемычками и установив распорки и прочной древесины. После этого необходимо позаботится о том, чтобы избежать утечки заливаемой смеси. Создание монолитного основания своими руками требует внимательности к сооружению опалубочной конструкции. Осуществляя монтаж своими руками, нужно камнями надежно зафиксировать нижние края щитов не только с внутренней, но и с наружной стороны. Расстояние между щитами на нижнем уровне должно быть примерно на 10 сантиметров больше, чем установленная ширина фундамента.

Рекомендуем посмотреть видео, которое рассказывает о том, каких ошибок нельзя допускать при сборке опалубочных конструкций.

Все виды каркасов, используемые для строительства домов и сооружаемые своими руками должны соответствовать нормам, разработанным для ведения подобных работ. Так, например, любое монолитное основание нуждается не только в качественной гидроизоляции, но и ровной, гладкой поверхности боковых сторон. Переставная опалубка, монтаж которой осуществлен с использованием щитов, выполняется с непременным покрытием внутренней поверхности конструкции гидроизоляционным материалом. Это может быть рубероид, толь или плотная полиэтиленовая пленка, которая не позволить влаге из раствора впитаться в древесину.

Учитывая необходимость перемещения составляющих опалубочной конструкции, перед началом строительства в землю по краям траншеи вбивают бруски или колья. Именно к ним и будут в последствие крепиться щиты, из которых изготавливается каркас, позже подлежащий демонтажу. Еще один важный момент – закрепление углов.

Разбор опалубки не менее важен, чем ее правильная установка. Разобрать съемную опалубку можно только после того, как монолитная бетонная конструкция наберет прочность. Посмотрите видео, как происходит процесс демонтажа ленточной конструкции.

Это значит, что необходимо выждать не менее пяти дней, но лучше всего дать бетону устояться в течение недели, прежде чем собранная своими руками для строительства фундамента каркасная конструкция будет демонтирована.

Щитовая опалубка своими руками для фундамента

Элементы конструкции должны быть достаточно легкими, чтобы их можно было переносить и ставить на место.

Если понадобятся щиты длины большей, чем 2,5 метра, то легко можно соединить несколько экземпляров друг с другом.

Необходимые составляющие и расчеты

Постройка зданий или железобетонных конструкций начинается с расчета составляющих опалубки.

Для расчета строительства монолитного фундамента следует:

Определить величину периметра, которому потребуется заливка. Учитывая припуски, определить высоту будущего фундамента

Принять во внимание толщину щитов для опалубки и расстояние между ними

Далее следует величину периметра умножить на два. Получившуюся цифру перемножить на желаемую высоту фундамента, добавив припуски. Результат умножить на толщину щитов.

К монтажу нужно подготовить ровные доски толщиной от 20 до 30мм, брус на поперечные колья, распорки.

Подготовка траншеи

Вначале земляных работ следует заняться разметкой. Очертания траншеи для возведения фундамента необходимо разметить на поверхности почвы.

Для этого нужно:

• На выбранной ровной площади убрать верхний слой земли до 20 см.
• Вбить колышки в землю там, где будут располагаться углы фундамента.
• Между установленными кольями следует протянуть шнур, чтобы получились параллельные прямые линии, отмечающие ширину траншеи.
• Несущие стены постройки изнутри тоже отмечают шнуром.
• Очертания всех будущих стен постройки присыпают толченым мелом/известью.

По сделанной разметке выкапывается траншея, на запланированную глубину.

На дно выкопанной траншеи следует насыпать 2-4 см гравия, после чего сверху добавляется слой песка 5 см, он увлажняется и трамбуется. После этого нужно сделать по очереди еще две засыпки по 5 см, каждый раз тщательно утрамбовывая песок.

Монтаж щитов

Из выбранных досок мастерят щиты, высотой до подножия будущей постройки.

Сколоченные конструкции ставят в выкопанный ров вертикально (проверяя уровнем), соединяя друг с другом поперечными распорками, по краям фиксируя кольями или брусом.

Подготовленную конструкцию, перед заливкой изнутри застилают полиэтиленовой пленкой, не дающей утечь жидкости и оберегающей от непоследовательного высыхания.

Заливка

Перед началом заливки в опалубку ставиться армирующий каркас из горизонтальных прутьев:

• Подготовленную бетонную заливку вносят в опалубочную конструкцию одномоментно, из нескольких мест.
• Следует позаботиться о заранее проложенных желобах, так, чтобы раствор не заливался с высоты более 2 м.
• Важным процессом является уплотнение бетона после заливки глубинным вибратором для повышения прочности будущего фундамента.
• Затем следует закрыть пленкой, от испарения влаги, полученную конструкцию.

В первый день полив проводится каждые 2 часа. На следующий день и все последующие, до конца недели, увлажнять рекомендуется раз в 8 часов.

Разборка опалубки

Через 7-10 дней после заливки фундамента приступают к снятию опалубки. Работать нужно предельно аккуратно, чтобы не допустить сколов:

• Первым делом, специалисты рекомендуют, разбирать участки на углах и незамкнутых краях.
• Сначала снимаются поддерживающие опалубку элементы – распорки, упоры и другие вспомогательные приспособления. Затем приходит очередь стяжек щитов, которые обрезают или откручивают.
• Если техника монтажа была соблюдена и внутренние стенки опалубки были изолированы пленкой – она должна разобраться без особого труда.

Заключение

Монолитная постройка считается долговечной, прочной, позволяющей проектировать различные конструкции и планировку, легкой, стойкой к трещинам, имеет высокое качество стен. Основной документ, который используют в качестве нормативной базы – ГОСТ 11024-84.

Монолит обладает множеством достоинств. Благодаря равномерной поверхности его удобно отделывать, из минусов стоит отметить только трудоемкость процесса. В регионах с суровой зимой желательно для стен делать теплоизоляцию.

Работы по возведению монолита нужно проводить, в соответствии с общепринятыми технологическими нормами. Главным правилом процесса считается соблюдение температурного режима (допустимая температура для начала работ + 5 °С).
