Особенности
Оголовок для скважины – это устройство, которое перекрывает обсадную трубу в верхнем ее срезе, что позволяет защитить устье скважины от попадания посторонних предметов. Оно выполняет также функции, как:
- позволяет создать опорную точку для последующего подвешивания погружного насоса, а также узлового подключения, с которым впоследствии легко соединить трубу из пластика;
- создание так называемой закрытой плоскости, образовывающейся днищем шурфа, обсадной трубкой, а также скважинным оголовком, который имеет герметичный контур, дает возможность насосу создать в объеме определенное разряжение, благодаря чему расход воды существенно увеличивается;
- герметизация входного отверстия от атмосферных осадков различного рода, а также посторонних примесей в виде мусора и грунта, что избавляет от необходимости строить домик для оголовка;
- защита оборудования от вандалов. Эта функция осуществляется за счет использования специального крепежа. Такую защиту не обеспечит ни один домик с любым типом амбарного замка;
- увеличение дебета скважины;
- снижение вероятности замерзания скважинной верхней части в зимнее время года;
- выполняет функцию простого переходника с труб с большим диаметром на диаметр поменьше.
Монтажные работы

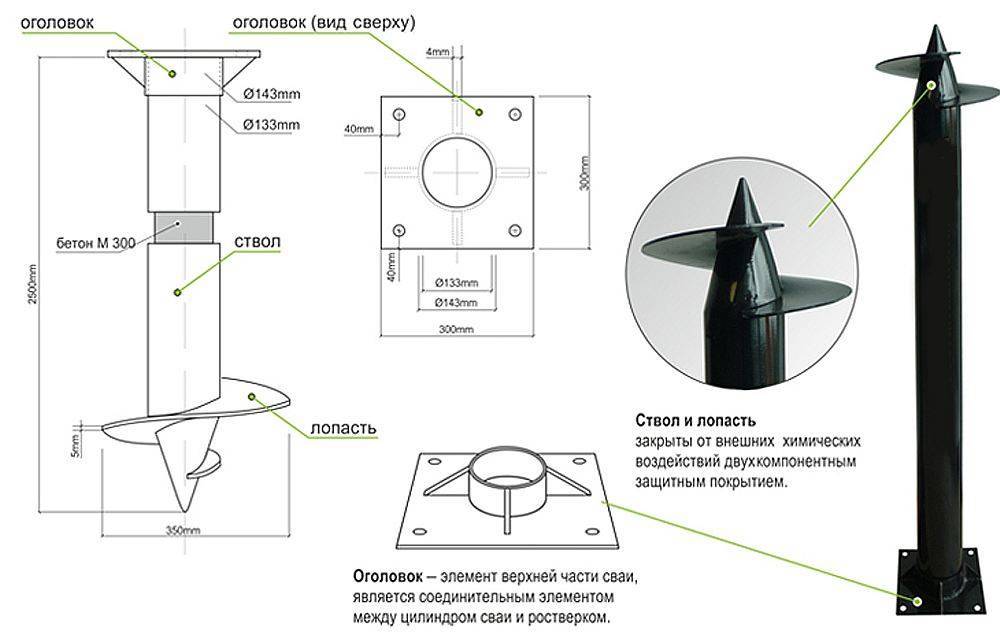

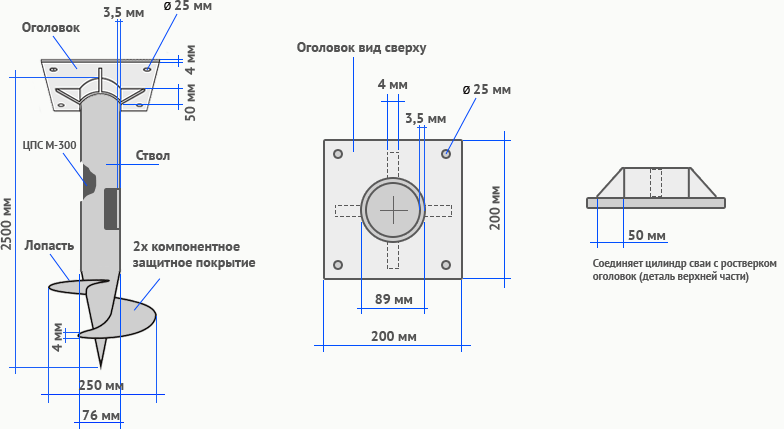

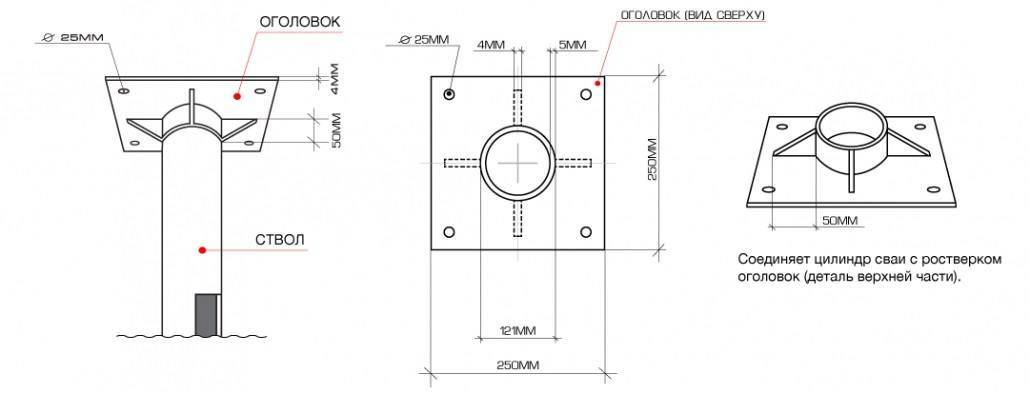

Это может быть оголовок Т-образной формы, выполненный в виде пластины с круглым основанием, которое следует надеть на сваю и прикрепить при помощи сварочных швов. Помимо этого, если для установки ростверка используется двутавровая балка или швеллер, их требуется приварить к торцу свай, но уже стандартным способом. Двутавру крепят на приварку в виде пластины квадратной формы, а швеллер переворачивают «крыльями» вниз и приваривают к основанию. Если по задумке архитектора здание будет возведено из деревянного бруса, то первая «линия» бревен должна быть соединена с оголовком при помощи стрежня из металла.
Для выполнения сварочных работ используют электроды, размер которых 0.3 см, а величина тока не более 100 ампер. Если для монтажа основания каркаса используют бетонный оголовок, то его установка начнется лишь после того, как будут срублены оголовки до требуемого уровня. Оголовки такого типа должны быть установлены в бетонный раствор при заливке фундамента на опалубку, установленную на сваи.
Схема сварки:
- Установите оголовок в правильном положении и контролируйте горизонтальную плоскость.
- Прихватите оголовок в двух или трех местах при помощи точечной сварки.
- Приварите его по всему периметру, и оставьте отрезок шва в 1-2 см для вентиляции оголовка изнутри.
После требуется удалить шлак при помощи щетки молотка, а пока свая тепла покрыть краской зачищенные места. Так вы получите защитное покрытие.
Преимущества
Да, изготовление свай в строительной сфере уже не является новинкой, но есть большая вероятность того, что далеко не каждый заказчик сталкивался с их применением в свой жизни. Большинство людей смущены длительностью монтажного процесса, а также трудоемкостью установки ростверка.
Стоит отметить то, что использование фундамента этого типа поможет спасти владельцев дома от большинства негативных факторов:
- Весеннее-осенних паводков.
- Неустойчивостей грунта (болота, торфяники, плавуны, зыбучие пески).
- Удобство выполнения монтажных работ, которое не будет зависеть от условий погоды (жары, мороза и прочего).
- Строительство зданий даже на тех поверхностях, которые имеют неровности.
- Распределение нагрузки веса по всему контуру фундамента.
В мире есть огромное количество проектов, для возведения которых использовали те типы фундамента, что устанавливали на бетонные и винтовые сваи. Большинство из них представляют собой экопроекты, главной функцией которых являлось сберечь первозданную красоту мест, выбранных для строительства. Так, заповедники Норвегии и Финляндии стали богаче на необыкновенные строения «на ножках». Они не только стали уютным жильем для своих владельцев, но и достопримечательностью для туристов.
Удобные, красивые, а самое главное – полностью безопасные жилые дома поражают своей оригинальностью дизайна и простотой. Какой из типов свай и оголовков станет прекрасной опорой для дома, выбирать только вам. Главное, чтобы такой фундамент прослужил нескольким поколениям вашей семьи.
Виды наголовников винтовых свай
На наголовники свай производится фиксация ростверка

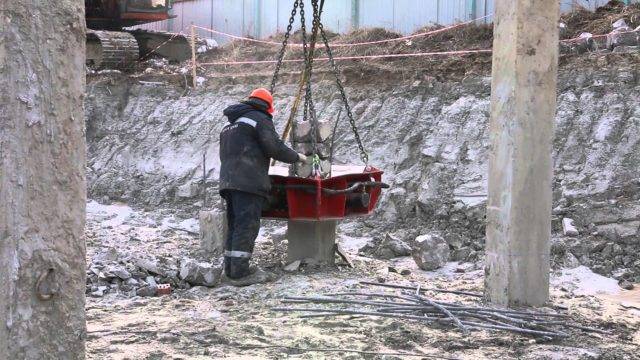

После среза оголовков винтовых свай на них необходимо закрепить наголовники, которые подразделаются на следующие типы:

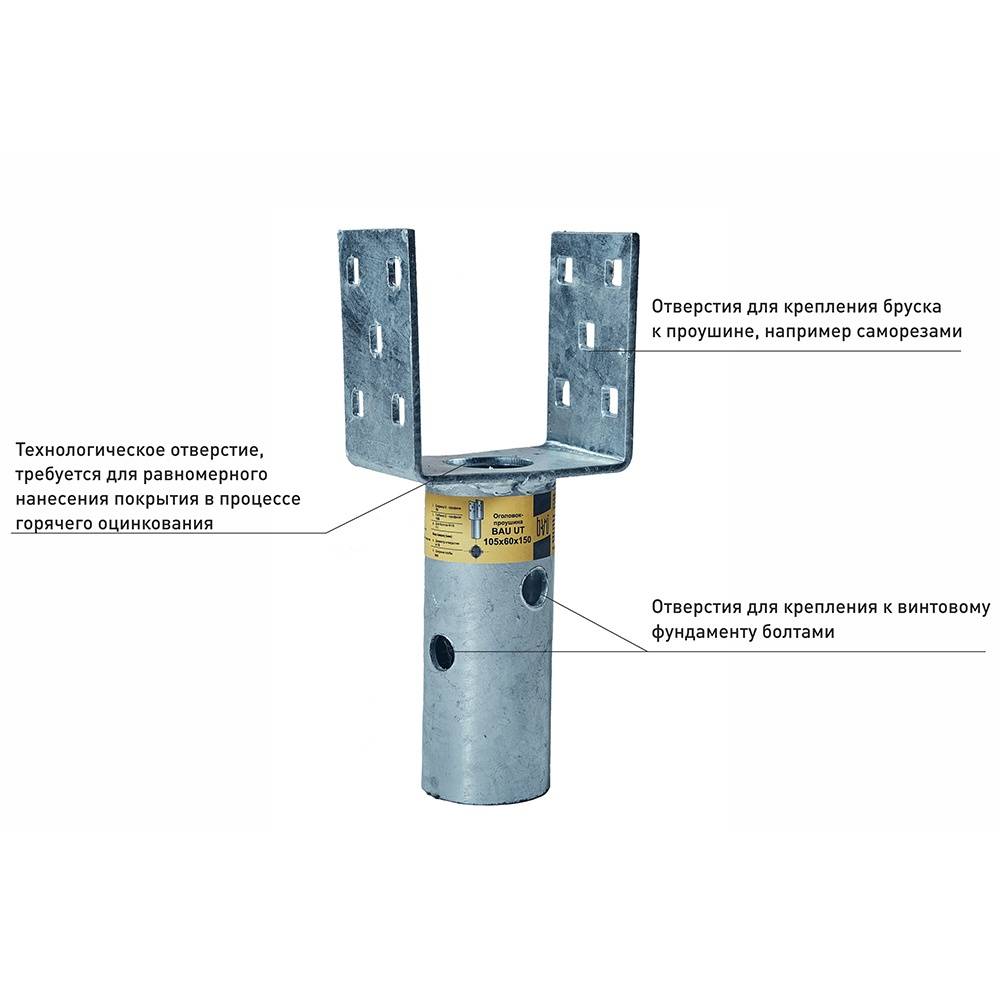

- Т-образные. Для закрепления их устанавливают во внутреннюю часть сваи и приваривают к оголовкам либо закрепляют на болты. Верхняя часть предназначена для закрепления плитного или балочного ростверка.
- П-образные. Одеваются поверх опоры и крепятся к внешней части сваи. При этом важным условием для монтажа является совпадение внешнего размера сваи с внутренней частью оголовка для создания неподвижной конструкции. Предназначен для установки только балок ростверка, ширина которого равна ширине крепления опоры.
Выбор сварного соединения для наголовников обусловлен максимальной прочностью и возможностью изоляции внутренней части сваи от внешней среды. Исключение негативного воздействия на внутреннюю конструкцию опор позволяет добиться максимально возможного срока их службы.
Варианты обвязки

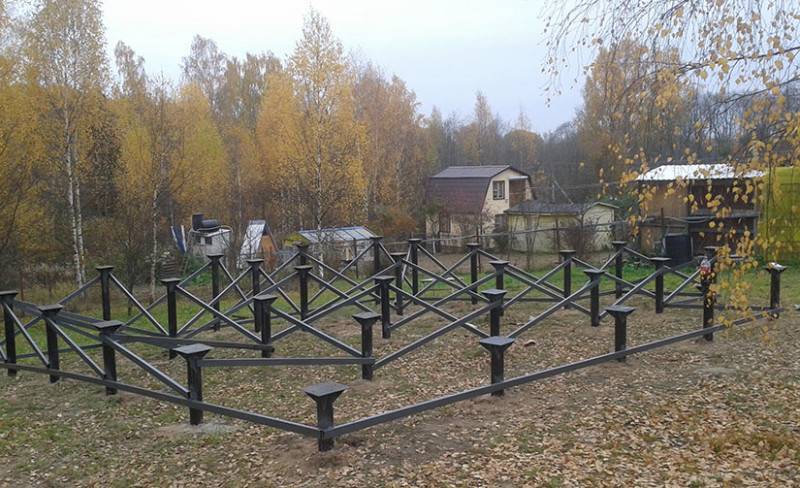

Обвязка свай брусом

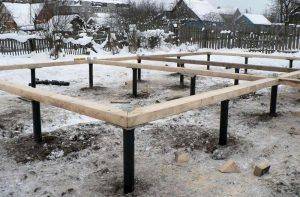

Фундамент, обвязанный брусом.
При обвязке свайно-винтового фундамента брусом делают следующее:

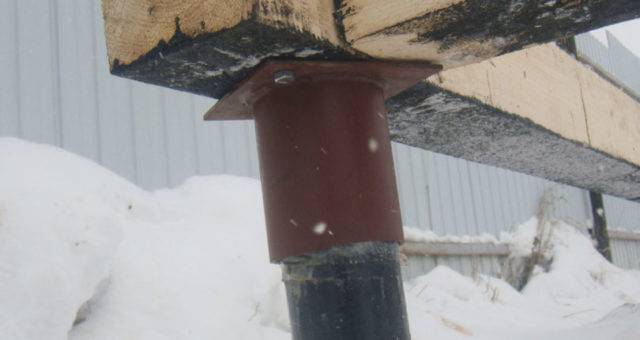

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).
- Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
- На сваи монтируют оголовки.
- Выполняют гидроизоляцию материала.
- На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
- Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
- Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
- Фиксируют брус на оголовках свай посредством саморезов.
Обвязка свай доской
При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:
- При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
- Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
- Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
- Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.
Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:
Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.
- Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
- На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
- Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.
Обвязка свай швеллером (двутавром) или профтрубой
Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.
Обвязку фундамента швеллером или двутавром производят следующим образом:
- Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
- Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
- Балки приваривают друг к другу и к оголовкам свай.
На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).
Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.
Обвязка свай с использованием железобетонного ростверка
Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.
Обвязка свай с использованием железобетонного ростверка: итоговый вариант.
При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:
- Столбы свай выставляют на один уровень.
Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.
- Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
- Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
- Металлический каркас приваривают к сваям и заливают опалубку бетоном.
Несущая способность свай
Планируя строительство свайного фундамента, в первую очередь следует позаботиться об обеспечении должного уровня несущей способности. При этом устанавливать избыточное количество свай экономически нецелесообразно. Поэтому проектирование свайного фундамента обычно поручают специализированной компании. Однако общие знания все же необходимы. В частности:
оценка геологических особенностей местности. Результат определит тип сваи, ее длину, диаметр, толщину и тип арматуры, число продольных стержней, толщину поперечной проволоки, расстояние между забивными сваями;
расчет на трещиностойкость (коэффициент динамичности равен 1,25);
способ установки. Сваи могут быть установлены тремя способами: одиночными опорами, рядным порядком, свайным полем;
расчет на прочность сваи (коэффициент динамичности равен 1,5);
обоснование о необходимости заполнения полых свай;
место расположения близлежащего строения (минимальное расстояние – 15 м.п.)
Как рассчитать количество свай на фундамент
Чтобы примерно определить, сколько свай необходимо для фундамента дома нужно:
рассчитать статическую нагрузку, т.е. определить вес будущего строения. Для этого нужно сложить вес:
– материалов, из которого будет построен дом (несущие стены и перегородки);
– перекрытий;
– стропильной системы и кровельного материала;
– остекления и дверей;
– отделочных материалов (наружная и внутренняя отделка);
– ориентировочный вес мебели, бытовых, отопительных и сантехнических приборов.
оценить несущую способность одной сваи (узнать можно у производителя, у которого предполагается купить сваи);
рассчитать динамическую нагрузку. Учитывает количество проживающих в доме;
добавить 10-15% на компенсацию погрешности расчета и возможное увеличение массы строения;
разделить вес строения на несущую способность сваи. Таким образом, будет рассчитано число свай. Зная их число, можно определить общую стоимость реализации проекта.
Шага установки забивных железобетонных свай
Что касается расстояния между сваями (шаг установки), то расчет ведётся исходя из их числа и периметра строения. При этом сваи обязательно устанавливаются по углам, в месте пересечения стен, под колоннами, под тяжелыми объектами.
Примечание. Ориентировочные данные для устройства фундамента двухэтажного каркасного дома на суглинистой почве, которая преобладает в РФ: диаметр свай 150 мм, длина 3 м.
Цены на свайно-винтовой фундамент
Стоимость фундамента на винтовых сваях складывается из стоимости самих свай их характеристик и количества, а также из стоимости монтажа. Здесь мы приведем примерный прайс-лист цен свайно-винтового фундамента из разных типоразмеров свай и цен фундамента «под ключ».
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-89 1650 мм | 1650 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 2780 ₽ |
| СВС-89 1800 мм | 1800 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 2840 ₽ |
| СВС-89 2000 мм | 2000 мм | 3.5 мм | 250 мм | 300 ₽ | 890 ₽ | 3180 ₽ |
| СВС-89 2500 мм | 2500 мм | 3.5 мм | 250 мм | 300 ₽ | 940 ₽ | 3690 ₽ |
| СВС-89 3000 мм | 3000 мм | 3.5 мм | 250 мм | 300 ₽ | 1090 ₽ | 3980 ₽ |
| СВС-89 3500 мм | 3500 мм | 3.5 мм | 250 мм | 300 ₽ | 1190 ₽ | 4480 ₽ |
| СВС-89 4000 мм | 4000 мм | 3.5 мм | 250 мм | 300 ₽ | 1290 ₽ | 4980 ₽ |
| СВС-89 4500 мм | 4500 мм | 3.5 мм | 250 мм | 300 ₽ | 1390 ₽ | 5280 ₽ |
| СВС-89 5000 мм | 5000 мм | 3.5 мм | 250 мм | 300 ₽ | 1490 ₽ | 5780 ₽ |
| СВС-89 5500 мм | 5500 мм | 3.5 мм | 250 мм | 300 ₽ | 1590 ₽ | 6280 ₽ |
| СВС-89 6000 мм | 6000 мм | 3.5 мм | 250 мм | 300 ₽ | 1690 ₽ | 6880 ₽ |
| СВС-89 6500 мм | 6500 мм | 3.5 мм | 250 мм | 300 ₽ | 1790 ₽ | 7580 ₽ |
| СВС-89 7000 мм | 7000 мм | 3.5 мм | 250 мм | 300 ₽ | 1890 ₽ | 8180 ₽ |
| СВС-89 7500 мм | 7500 мм | 3.5 мм | 250 мм | 300 ₽ | 1990 ₽ | 8480 ₽ |
| СВС-89 8000 мм | 8000 мм | 3.5 мм | 250 мм | 300 ₽ | 2090 ₽ | 8980 ₽ |
| СВС-89 8500 мм | 8500 мм | 3.5 мм | 250 мм | 300 ₽ | 2090 ₽ | 9180 ₽ |
| СВС-89 9000 мм | 9000 мм | 3.5 мм | 250 мм | 300 ₽ | 2190 ₽ | 9480 ₽ |
Примерные цены винтовых свай 89 диаметра
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-108 1650 мм | 1650 мм | 3.5 мм | 300 мм | 350 ₽ | 940 ₽ | 2980 ₽ |
| СВС-108 1800 мм | 1800 мм | 3.5 мм | 300 мм | 350 ₽ | 950 ₽ | 3050 ₽ |
| СВС-108 2000 мм | 2000 мм | 3.5 мм | 300 мм | 350 ₽ | 950 ₽ | 3590 ₽ |
| СВС-108 2400 мм | 2400 мм | 3.5 мм | 300 мм | 350 ₽ | 1050 ₽ | 3990 ₽ |
| СВС-108 3000 мм | 3000 мм | 3.5 мм | 300 мм | 350 ₽ | 1190 ₽ | 4530 ₽ |
| СВС-108 3500 мм | 3500 мм | 3.5 мм | 300 мм | 350 ₽ | 1350 ₽ | 4990 ₽ |
| СВС-108 4000 мм | 4000 мм | 3.5 мм | 300 мм | 350 ₽ | 1390 ₽ | 5730 ₽ |
| СВС-108 4500 мм | 4500 мм | 3.5 мм | 300 мм | 350 ₽ | 1490 ₽ | 6430 ₽ |
| СВС-108 5000 мм | 5000 мм | 3.5 мм | 300 мм | 350 ₽ | 1590 ₽ | 6930 ₽ |
| СВС-108 5500 мм | 5500 мм | 3.5 мм | 300 мм | 350 ₽ | 1690 ₽ | 7530 ₽ |
| СВС-108 6000 мм | 6000 мм | 3.5 мм | 300 мм | 350 ₽ | 1790 ₽ | 8130 ₽ |
| СВС-108 6500 мм | 6500 мм | 3.5 мм | 300 мм | 350 ₽ | 1890 ₽ | 8730 ₽ |
| СВС-108 7000 мм | 7000 мм | 3.5 мм | 300 мм | 350 ₽ | 1990 ₽ | 9330 ₽ |
| СВС-108 7500 мм | 7500 мм | 3.5 мм | 300 мм | 350 ₽ | 2090 ₽ | 9830 ₽ |
| СВС-108 8000 мм | 8000 мм | 3.5 мм | 300 мм | 350 ₽ | 2190 ₽ | 9990 ₽ |
| СВС-108 8500 мм | 8500 мм | 3.5 мм | 300 мм | 350 ₽ | 2290 ₽ | 10230 ₽ |
| СВС-108 9000 мм | 9000 мм | 3.5 мм | 300 мм | 350 ₽ | 2390 ₽ | 10430 ₽ |
| СВС-108 1650 мм | 1650 мм | 4 мм | 300 мм | 350 ₽ | 850 ₽ | 3190 ₽ |
| СВС-108 1800 мм | 1800 мм | 4 мм | 300 мм | 350 ₽ | 915 ₽ | 3315 ₽ |
| СВС-108 2000 мм | 2000 мм | 4 мм | 300 мм | 350 ₽ | 950 ₽ | 3790 ₽ |
| СВС-108 2400 мм | 2400 мм | 4 мм | 300 мм | 350 ₽ | 1050 ₽ | 4390 ₽ |
| СВС-108 3000 мм | 3000 мм | 4 мм | 300 мм | 350 ₽ | 1190 ₽ | 4990 ₽ |
| СВС-108 3500 мм | 3500 мм | 4 мм | 300 мм | 350 ₽ | 1250 ₽ | 5590 ₽ |
| СВС-108 4000 мм | 4000 мм | 4 мм | 300 мм | 350 ₽ | 1390 ₽ | 5990 ₽ |
| СВС-108 4500 мм | 4500 мм | 4 мм | 300 мм | 350 ₽ | 1450 ₽ | 6390 ₽ |
| СВС-108 5000 мм | 5000 мм | 4 мм | 300 мм | 350 ₽ | 1550 ₽ | 6790 ₽ |
| СВС-108 5500 мм | 5500 мм | 4 мм | 300 мм | 350 ₽ | 1650 ₽ | 7490 ₽ |
| СВС-108 6000 мм | 6000 мм | 4 мм | 300 мм | 350 ₽ | 1750 ₽ | 7990 ₽ |
| СВС-108 6500 мм | 6500 мм | 4 мм | 300 мм | 350 ₽ | 1850 ₽ | 8690 ₽ |
| СВС-108 7000 мм | 7000 мм | 4 мм | 300 мм | 350 ₽ | 1950 ₽ | 9290 ₽ |
| СВС-108 7500 мм | 7500 мм | 4 мм | 300 мм | 350 ₽ | 2050 ₽ | 9990 ₽ |
| СВС-108 8000 мм | 8000 мм | 4 мм | 300 мм | 350 ₽ | 1890 ₽ | 10490 ₽ |
| СВС-108 8500 мм | 8500 мм | 4 мм | 300 мм | 350 ₽ | 2250 ₽ | 10990 ₽ |
| СВС-108 9000 мм | 9000 мм | 4 мм | 300 мм | 350 ₽ | 2350 ₽ | 11190 ₽ |
Примерные цены винтовых свай 108 диаметра
| Наименование | Длина сваи | Толщина стенки | Диаметр лопасти | Цена оголовка | Стоимость монтажа | Стоимость«под ключ» |
|---|---|---|---|---|---|---|
| СВС-133 1650 мм | 1650 мм | 4 мм | 350 мм | 390 ₽ | 1150 ₽ | 4130 ₽ |
| СВС-133 1800 мм | 1800 мм | 4 мм | 350 мм | 390 ₽ | 1190 ₽ | 4230 ₽ |
| СВС-133 2000 мм | 2000 мм | 4 мм | 350 мм | 390 ₽ | 1250 ₽ | 4630 ₽ |
| СВС-133 2500 мм | 2500 мм | 4 мм | 350 мм | 390 ₽ | 1290 ₽ | 5370 ₽ |
| СВС-133 3000 мм | 3000 мм | 4 мм | 350 мм | 390 ₽ | 1350 ₽ | 6330 ₽ |
| СВС-133 3500 мм | 3500 мм | 4 мм | 350 мм | 390 ₽ | 1390 ₽ | 6770 ₽ |
| СВС-133 4000 мм | 4000 мм | 4 мм | 350 мм | 390 ₽ | 1490 ₽ | 7470 ₽ |
| СВС-133 4500 мм | 4500 мм | 4 мм | 350 мм | 390 ₽ | 1590 ₽ | 8570 ₽ |
| СВС-133 5000 мм | 5000 мм | 4 мм | 350 мм | 390 ₽ | 1740 ₽ | 9620 ₽ |
| СВС-133 5500 мм | 5500 мм | 4 мм | 350 мм | 390 ₽ | 1790 ₽ | 10570 ₽ |
| СВС-133 6000 мм | 6000 мм | 4 мм | 350 мм | 390 ₽ | 1940 ₽ | 11720 ₽ |
| СВС-133 6500 мм | 6500 мм | 4 мм | 350 мм | 390 ₽ | 2050 ₽ | 12430 ₽ |
| СВС-133 7000 мм | 7000 мм | 4 мм | 350 мм | 390 ₽ | 2150 ₽ | 12830 ₽ |
| СВС-133 7500 мм | 7500 мм | 4 мм | 350 мм | 390 ₽ | 2250 ₽ | 13090 ₽ |
| СВС-133 8000 мм | 8000 мм | 4 мм | 350 мм | 390 ₽ | 2310 ₽ | 13290 ₽ |
| СВС-133 8500 мм | 8500 мм | 4 мм | 350 мм | 390 ₽ | 2350 ₽ | 13430 ₽ |
| СВС-133 9000 мм | 9000 мм | 4 мм | 350 мм | 390 ₽ | 2540 ₽ | 13820 ₽ |
Примерные цены винтовых свай 133 диаметра
Устройство ростверка из досок
Обвязка винтовых свай пакетом из досок занимает больше времени по сравнению с устройством ростверка брусом, но доски легче, работу можно сделать самостоятельно. Материал стоит одинаково, но крепежа здесь гораздо больше — необходимо получить жёсткий пакет, соединить доски в единую конструкцию.
Это повышает общую стоимость фундамента, но составной брус имеет большую несущую способность по сравнению с цельным, меньше скручивается под воздействием изгибающих нагрузок. Примерная технология процесса:
- Рекомендуется применять доски 200*50 мм. Материал хорошо просушивается, полностью покрывается антисептиком. Во время покупки проследите чтобы доски были одинакового размера по высоте и ширине.
- На оголовки наклеивается на битумной мастике рубероид.
- Первыми устанавливаются крайние доски по наружной оси фундамента в стык, крепятся гвоздями. Проверяется горизонтальность, диагональные размеры конструкции. Затем доски притягиваются к оголовкам саморезами через отверстия на опорной пластине.
- Следующими монтируются средние доски пакета по внутренним осям фундамента в торец крайним доскам, установленным ранее по наружной оси, крепятся гвоздями. Все стыки обязательно выполнять в пределах опорных пластин оголовков.
- Затем устанавливают средние доски по наружным осям, крайние внутренних осей, внутренние по наружным. В итоге, на практике, следуя такой очерёдности, получится составной брус из трёх досок размером 150*200 мм.
- Стяните саморезами доски через все оставшиеся отверстия на оголовках.
- Угловые и Т-образные стыки стягиваются на шпильках по обеим сторонам стыков в пределах пластины оголовка. Рекомендуется установить металлические уголки на внутренней стороне соединений.
- Последний этап — скрепление досок в пакет. Крепление производите на гвозди, по 3—4 штуки через 40—50 см с обеих сторон пакета по всей длине фундамента.
Обрезка свай по уровню
Монтаж винтовых свай заканчивается обрезкой их относительно единой плоскости. Очевидно, что достичь одного уровня при вкручивании нескольких свай практически невозможно, поэтому после завинчивания они обрезаются – так, чтобы плоскость фундамента была единой. Вывод плоскости осуществляется после заворачивания всех свай.
Она обрезается перпендикулярно телу трубы, и далее производится наметка всех остальных свай для обрезки.
Существует два основных способа выведения плоскости фундамента:
- С использованием водяного уровня
- С использованием лазерного уровня
Первый способ довольно сложен и потребует аккуратности и внимания. Водяной уровень представляет собой длинную прозрачную пластиковую трубку, заполненную водой. Один конец трубки подводится к эталонной свае так, чтобы уровень воды в трубке совпадал с уровнем обрезки сваи.
Водяной уровень
Далее трубка протягивается до следующей сваи и приставляется к ней. Уровень, до которого поднялась вода в трубке, будет соответствовать высоте эталонной свае относительно горизонта. На свае делается отметка, по которой будет произведена обрезка. Максимальное отклонение должно составлять не более 1-2 мм.
Таким же способом отмечаются уровни обрезки всех остальных свай.
Следующим этапом будет сама обрезка каждой сваи. Оптимальный способ обрезки – с помощью углошлифовальной машинки, так называемой «болгарки». Применение абразивного отрезного круга делает срез аккуратным и ровным.
В результате обрезки труб мы получаем набор ровных окончаний винтовых свай над поверхностью земли. Это и будет основанием для формирования обвязки фундамента.
Обрезка труб по уровню
После обрезки всех труб рекомендуется еще раз проверить, правильно ли они выставлены по уровню. Если на какой-то трубе произошла ошибка, ее нужно учесть в дальнейшей работе – отметить дефектную трубу и либо слегка подрезать ее, либо в дальнейшем установить дополнительную подкладку под ростверк – если труба обрезана слишком низко.
Особенности монтажа
Срезка
Технологию срезки можно применить для стержней из любого материала. Резке поддаются и древесина и металл и железобетон. Разница заключается лишь в применяемом инструменте. При резке древесины подойдёт обычная пила.
Для металла придётся использовать машинку шлифовальную угловую. При резке бетона на данную машинку одевают специальный круг. Также можно применить дисковые пилы с различными режущими элементами.
Оборудование для спиливания может быть:
- Ручным.
- Станочным.
Процедуру резки можно разделить на следующие этапы:
- На трубе обозначат линию для срезания. Измерять необходимо с разных сторон. При отметке с одной стороны, есть опасность произвести не ровный рез. Это выяснится на этапе установки оголовка. В процессе монтажа его будет очень трудно привести в горизонтальное положение.
- Режущим инструментом по линии среза сначала пропиливают небольшую борозду.
- Далее по данной борозде происходит непосредственно отпиливание трубы.
Эта технология имеет определённые преимущества:
- Высокая производительность работ.
- Низкая стоимость режущего инструмента.
- Простота выполнения, не требующая привлечения квалифицированных специалистов.
Недостатки:
- Быстрый износ режущих дисков.
- Данный вид работы довольно травмоопасный. Необходимо четкое соблюдение требования техники безопасности.
Установка
После того, как все стержни закручены до проектной отметки, и обрезаны в необходимом уровне, начинается монтаж оголовков свай. Надеваем данный элемент на стержень и отчерчиваем отметку, до которой он садится на трубу.
Снимаем элемент и очищаем трубу от верхнего края, до отчерченной отметки. Эта процедура необходима для получения качественных сварных швов. Оля очистки можно использовать машинку шлифовальную угловую, в простонародии называемую «болгарка».
После этого снова надеваем оголовок, и помощью уровня проверяем его расположение относительно горизонтальной плоскости. Данный элемент должен строго находиться в горизонте, если есть отклонения, значит, труба отпилена не ровно, и это нужно исправлять.
Дальнейший монтаж состоит из следующих операций:
- Установка в горизонтальной плоскости.
- Сварка конструкций в двух местах.
- Проварка элементов по окружности, с оставлением зазора в 20-30 миллиметров. Данный технологический зазор необходим для вентилирования внутренних поверхностей изделия. Для сварки используем инверторный аппарат с силой тока примерно 90 ампер. Электроды необходимо использовать толщиной 3 миллиметра.
- Очищение сварочных швов. Для определения качества сварки швы необходимо очистить металлической щеткой.
- Окраска. Последний этап установки оголовков. Красим всю конструкцию. Лучше применить покрытие с защитными свойствами.
Монтаж фундаментов из винтовых свай является самым экономичным вариантом для частного строительства. При соблюдении технологии строительного производства срок службы такого фундамента не ограничен.
Типы оголовков по методу крепления
Оголовки для винтовых свай по способу крепления подразделяют на:

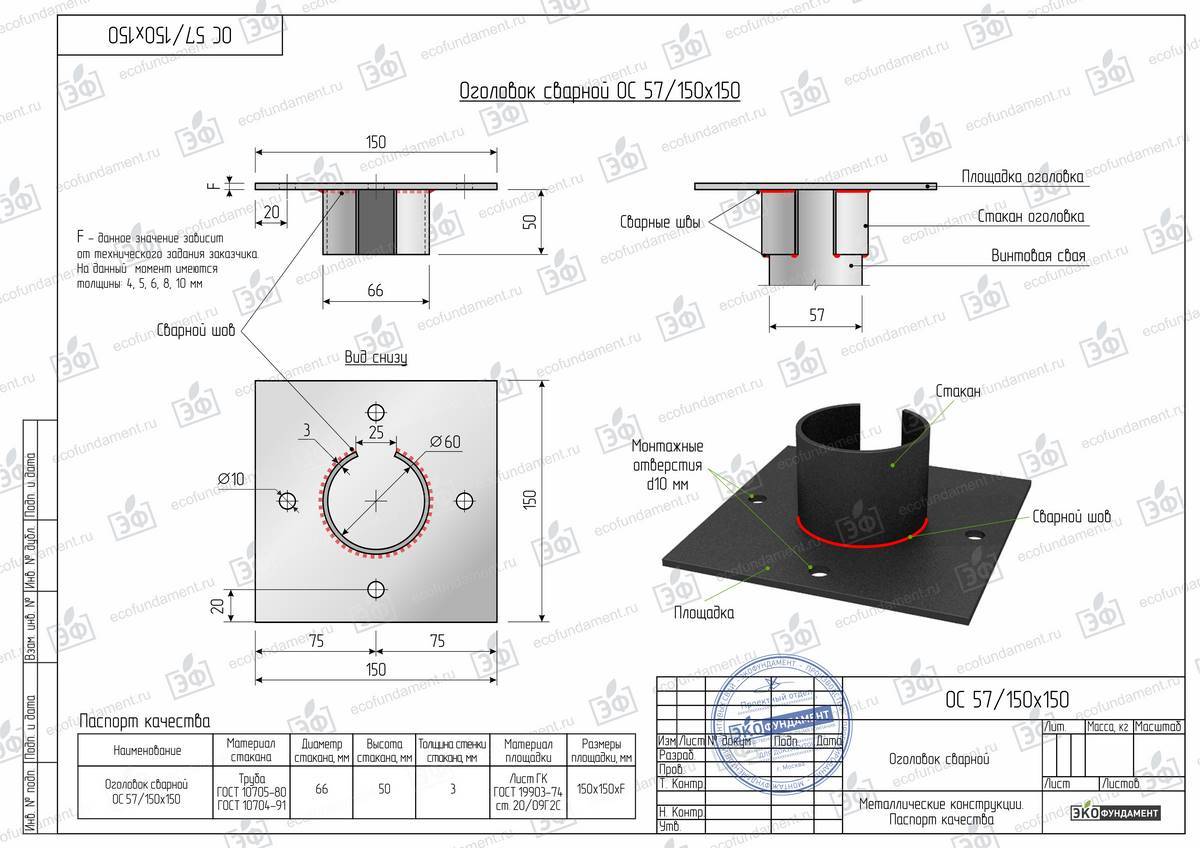

- Съемные используются при ручном монтаже опорной конструкции. Также их рекомендуют выбирать при устройстве свайных фундаментов на тяжелых грунтах. При вкручивании сваи только до уровня промерзания грунта ее верхнюю часть обрезают и надевают съемный оголовок. Конструкция съемной переходной детали, как правило, выполнена в виде стакана с приваренной квадратной пластиной, на которой расположены треугольные металлические пластины. Съемные изделия бывают следующих размеров: 150 мм х 150 мм, 200 мм х 200 мм. Оголовки для угловых свай имеют большее сечение, например, 150 мм х 300 мм или 200 мм х 400 мм.
- Если при ввинчивании свай используется ямобур, то в этом случае применяют оголовки приваренного типа. Полость сваи с таким типом наголовника защищена от попадания воды и меньше контактирует с атмосферным кислородом, что значительно увеличивает срок службы свайного фундамента. Размеры круглых оголовков приваренного типа могут иметь диаметр 150, 200 и 250 мм.
Метод с применением режущих фрез
Использование срезки с помощью фрез подходит абсолютно для любых типов свай. Вся процедура будет выполнена точно и качественно, так как может производиться и в автоматическом, и в ручном режиме.
Срубку оголовков выполняют после забивки или запресовки свай
Главное – правильно выбрать резец , учитывая свойства и размеры сваи. Если выбор будет неправильным,то режущую часть можно повредить из-за перегрева. Стоит подбирать фрезу с таким же диаметром, как толщина стенок и правильно установить режимы работы инструмента.
Для качественного результата работы придерживайтесь определенной последовательности:
- Сделайте разметку свай;
- Правильно выберите резец;
- Выставьте нужное количество оборотов;
- Срезайте либо по центру сваи, либо по кольцу;
- Давайте остынуть фрезе, чтобы избежать перегревания.
- Технология приваривания оголовка
Технология приваривания оголовка очень проста — нужно выделить напильником край оголовка, провести зачистку болгаркой с корд щеткой по линии в 2-3 см.
Сварка производится по такой схеме:
- Установка оголовка на сваю, контролируя правильное положение;
- Припаивание точечной сваркой в нескольких местах;
- Полное приваривание элемента;
- Уборка шлака и покрытие краской;
- Сохранение места для вентиляции в 1-2 см;
- Применение универсальных электродов и сварочного тока в 100 А.
Монтаж фундамента из винтовых свай заканчивается закреплением на каждой опоре оголовка
