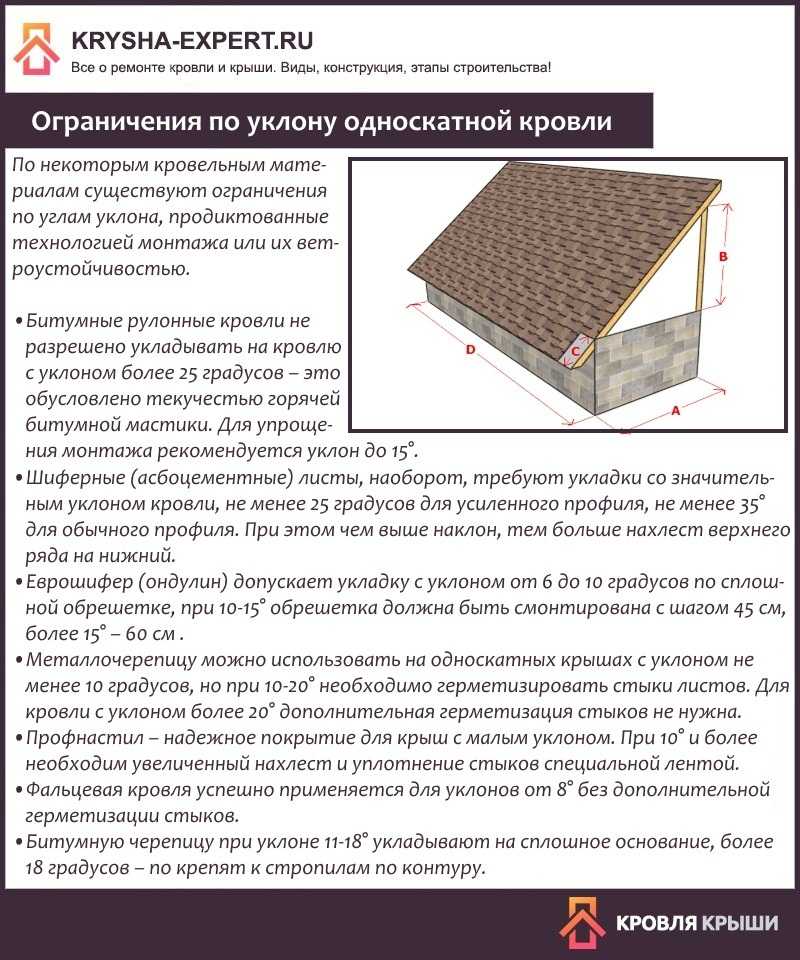

Преимущества и недостатки кровли с одним скатом
Односкатная крыша имеет положительные и отрицательные свойства, которые выражены в следующем:
Таблица: преимущества и недостатки односкатных крыш
| Преимущества | Недостатки |
|
|
Как построить односкатный навес из поликарбоната своими руками?
Двор частного жилого или дачного дома со временем обрастает хозяйственными постройками, упрощающими быт хозяевам, строительство которых, как правило, происходит своими руками.
Односкатный навес с поликарбонатным покрытием – простейшая конструкция, которая может служить в качестве беседки, места хранения дров, содержания машины и других хозяйственных нужд.
Поликарбонат придает постройкам современный, привлекательный вид, не требуя финансовых вложений и сложного ухода. Эта статья расскажет, как рассчитать, выполнить чертежи односкатного навеса из этого недорогого материала.
Свойства материала
Поликарбонат является современным высокотехнологичным материалом на основе полимерного пластика, который обладает ячеистой структурой. Этот материал пропускает свет, выпускают бесцветные, цветные и узорчатые изделия. Навес и поликарбоната станет отличной крышей для беседки и гаража, пристроенного к дому, или отдельностоящего сооружения. Этот материал завоевал популярность благодаря следующим качествам:
- Легкость. Вес листа поликарбоната в 7-8 раз легче стекла такого же размера. Поэтому он используется для строительства своими руками легковесных конструкций, не требующих основательного фундамента.
- Гибкость. Листы поликарбоната хорошо гнутся без предварительной обработки, поэтому они используются для сооружения арочного навеса, конструкций округлой формы. Гибкость этого материала позволяет гнуть листы своими руками без применения специального инструмента.
- Светопроницаемость. Поликарбонат пропускает до 87% солнечного света, под крышей из этого прозрачного материала всегда светло и комфортно. В тоже время он прекрасно защищает от ультрафиолета и создает приятную защищающее от УФ-лучей
- Прочность. Листы поликарбоната обладают высокой ударопрочностью и несущей способностью, в несколько раз превосходящей данные характеристики у стекла. Благодаря ячеистой структуре односкатный навес с поликарбонатным покрытием, собранный своими руками, не проломится под весом снега или при попадании поликарбоната
Обратите внимание! Опытные мастера отмечают отличную шумоизоляционную способность этого материала, благодаря которой даже в сильнейший ливень звук капель не мешает разговору и звучит тихо. Качественный поликарбонат имеет срок службы до 25 лет
Конструкция
Конструкция односкатного навеса достаточно проста для монтажа своими руками. Она состоит из опорных столбов, стропильных ферм, обрешетки и собственно поликарбонатного покрытия. В строительных магазинах продают готовые комплекты для самостоятельной сборки, однако, самому рассчитать и сделать чертежи не на много сложнее. В процессе создания проекта учитываются следующие факторы:

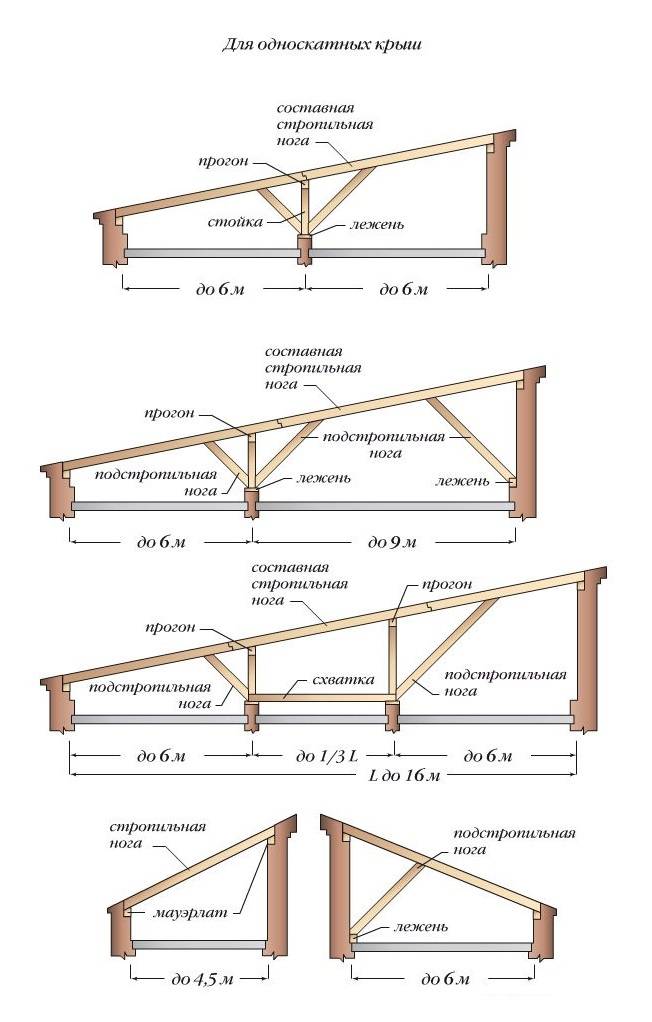

Важно! Стропильные фермы односкатного навеса представляют собой треугольную конструкцию, основание которой равно ширине навеса, а гипотенуза соответствует длине ската. Чтобы защитить лист поликарбоната от повреждений и прогибов, сооружается обрешетка, шаг которой не превышает 40-50 см
Процесс монтажа
Монтаж односкатного навеса из поликарбоната своими руками занимает не более 1 дня, он может выполняется одним работником, однако, помощь в этом деле не повредит. Для сборки потребуется стандартный набор инструментов, в который входит сварочный аппарат, шуруповерт, ножовка по металлу или болгарка. Процесс строительства выглядит следующим образом:
Схема монтажа односкатного навеса
Важно! Все швы на каркасе навеса, оставшиеся после сварки, зачищают своими руками, затем грунтуют. Металлические детали покрывают устойчивой краской для дополнительной защиты от коррозии
Края карбоната подклеивают армированным скотчем
Металлические детали покрывают устойчивой краской для дополнительной защиты от коррозии. Края карбоната подклеивают армированным скотчем.
Что надо знать о навесах из поликарбоната – общие критерии
Изготовление навесов из поликарбоната стало популярным, благодаря легкости монтажа, практичности материала, эстетике строений. Бывают:
- самостоятельные, отдельностоящие – навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозпостройки разного назначения;
- пристроенные к зданию: бане, гаражу – веранды, террасы, козырьки над крыльцом и калиткой;
- мобильные — легко передвигаются по участку, обычно над мангалами и небольшие беседки.
Навесы, пристроенные к дому из поликарбоната, фото больших выгнутых пристроек
Это сооружения простые прямоугольные или сложной, криволинейной формы, иногда двухэтажные, например, над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены стеклятся, зашиваются панелями, красивой решеткой, вагонкой, блокхаусом либо закрываются плотными шторами.
Крытый навес из поликарбоната
Опорный навес из поликарбоната пристроенный к дому, фото криволинейной крыши
Навесы представляют собой опорные вертикальные столбы и крышу. Каркас делается из дерева, металла, реже из бетона, камня, кирпича.
Типовой чертеж отдельностоящего навеса из поликарбоната
Деревянный навесы с поликарбонатной кровлей
Изготовление навесов и козырьков из поликарбоната на деревянной основе – самый бюджетный и простой способ самостоятельно сделать малую архитектурную форму на участке. Работа не требует профессионального оборудования, достаточно бытового ручного инструмента. Чтобы построить деревянный навес из поликарбоната своими руками используется брус клееный и профилированный 100*100 либо 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязка и мауэрлат делается из того же материала. Для стропильной системы хозпостроек, согласно СНиП, необходима обрезная доска 40*100 мм.
Эскиз деревянного навеса из поликарбоната
Основные недостатки – горючесть, плохая влагостойкость в результате — гниение, грибковые поражения, потеря прочности, эстетики. Грызуны, мелкие жучки способны нанести несущим элементам существенный вред. Деревянный козырьки и навесы из поликарбоната необходимо обрабатывать огнестойкими составами, антисептиком, прочным финишным защитным слоем из масла или лака.
Навес из поликарбоната пристроенный к дому, на фото строение с ломаной кровлей
Металлические навесы
Перед тем как сделать навес из поликарбоната на металлическом каркасе, следует выбрать вид постройки:
- Сварные из профилированной или круглой трубы – самые популярные навесы из поликарбоната. Для вертикальных стоек используют трубы ∅50-150 мм, в зависимости от размера строения, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
- Кованые – красивые, изящные, но достаточно затратные с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, и создать самостоятельно эксклюзивное изделие.
- Сборные алюминиевые.
Навес к дому из поликарбоната, на фото подвесной кованый козырек консольного типа
Пример, как делать навес из поликарбоната своими руками, чертежи арочной конструкции
Железный навес прослужит не один десяток лет, хотя главный его враг – коррозия. Необходимо зачистить детали жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Далее покрыть грунтом, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими нагрузками.
Эскиз подвесного навеса из поликарбоната над входом
Кирпичные, каменные и бетонные
Кирпичные, бетонные, каменные навесы из поликарбоната во дворе выглядят внушительно, но легко, не громоздко, благодаря светопрозрачности поликарбоната. Не требуют ухода в процессе эксплуатации, пожаростойки, хорошо переносят вредные атмосферные влияния, физико-механические воздействия, правда предполагают значительные временные и финансовые затраты. Если навесы из других материалов можно разобрать, перенести, то такие сооружения стационарны их демонтаж невозможен.
Установка поликарбоната — как правильно установить полотна?
Многие дачники и владельцы частных домов при выборе такого материла, как поликарбонат, сталкиваются с рядом проблем, причем вопросы и трудности возникают практически на каждом этапе установки.
Необходимо при укладке поликарбоната учитывать некоторые особенности и нюансы. При этом также надо иметь хотя бы небольшой опыт работы с таким материалом.
Как правильно укладывать поликарбонат? Что надо учесть и с чего начать?
Прежде чем укладывать полотна полимера, надо правильно подобрать их толщину. Зачастую у многих, желающих покрыть крышу полимерным пластиком, возникает вопрос: «как правильно рассчитать нужное проникновение света, например в теплицу?» Особенно трудно подобрать цветные полотна, так как светопроницаемость у них разная:
- Создавая проект, необходимо учесть, какое освещение требуется (достаточно будет приглушенного света или требуется яркий). Например, в южных районах неправильно подобранный лист полимерного пластика может привести к перегреву конструкции внутри, а в северных районах наоборот, могут возникнуть трудности с недостатком света.
- Скреплять полотна необходимо в определенном направлении. В случае установки покрытия вертикально, каналы должны находиться также в вертикальном положении. Если конструкция представляет собой изогнутую форму (например, арочную), то каналы — направлены параллельно изгибам. В случае крыши с наклоном, каналы идут по направлению ската.
- Если крыша сооружения плоская используют панели, которые укладывают под углом пять градусов. Угол наклона нужен для того, чтобы вода стекала, а не застаивалась. Наклон более пяти градусов делают в том случае, если размер кровли будет превышать 6 м.
Совет: При установке поликарбоната стоит помнить, что листы имеют термическое расширение, поэтому необходимо оставлять расстояние в 3-4 мм. Такой нюанс необходимо учесть, в противном случае, в летнее время покрытие может покоробиться, а зимой треснуть.
В большинстве случаев, чтобы соединить полотна полимера применяют профили из алюминия
При выборе уплотнителя, обратите внимание, он должен быть совместим с поликарбонатом
Советы по укладке поликарбоната
Располагать листы полимерного пластика можно как на ровные, так и на изогнутые поверхности. В обоих случаях правила по укладке одинаковы. Однако необходимо знать несколько особенностей, которые надо учесть при работе с материалом:
- Несмотря на то, что полимер хорошо гнется, особо перегибать его не рекомендуется, поэтому в процессе укладки на изогнутую конструкцию, надо следить за тем, чтобы на нем не пошла трещина.
- В случае, если выбрали материал для покрытия с малой толщиной, то укладывать его можно любой стороной, так как защитный слой располагается по всей толщине.
- Если выбрали поликарбонат из более дорогого ряда, то укладывать его таким образом, чтобы защитная сторона находилась с наружной стороны постройки (дорогой полимер имеет только одну защитную сторону).
- Чаще всего полимерный пластик располагают на конструкцию, которая либо сделана из дерева, либо из металла.
Важная деталь: Толщина листа должна быть пропорциональна расстоянию между находящимися брусками перекрытия. Например, если полотно имеет толщину 4 мм, то расстояние между брусками должно быть не менее 40 см. Если его толщина достигает 6-и мм, то расстояние будет превышать 60 см.
Как сделать навес из поликарбоната
Для правильной организации кровли необходимо соблюдать следующие правила:
- Крепить листы нужно таким образом, чтобы сторона с УФ защитой была направлена вверх. Она обычно покрыта защитной плёнкой.
Действие защиты от УФ лучей материала
Нарезку листов нужно проводить очень осторожно, чтобы не повредить защитную плёнку. Поэтому рекомендуется их резать без использования электроинструмента. Если вы используете электроинструмент, то нельзя допускать его вибрации
Кроме этого, для защиты плёнки, не рекомендуется предварительно вытаскивать листы из упаковки до тех пор, пока с ними не будет выполняться работа. После монтажа защитная плёнка сразу же удаляется.
При изготовлении арочных конструкций, листы можно изгибать только вдоль воздушных каналов, иначе ребра жёсткости не позволят выполнить нужную конструкцию или будут поломаны.
Листы фиксируются с помощью саморезов с термошайбой к обрешётке неплотно с шагом 30-40см. Термошайба имеет силиконовое покрытие, благодаря которому она плотно прилегает к кровле и хорошо герметизирует отверстие.
Если вы используете электроинструмент, то нельзя допускать его вибрации. Кроме этого, для защиты плёнки, не рекомендуется предварительно вытаскивать листы из упаковки до тех пор, пока с ними не будет выполняться работа. После монтажа защитная плёнка сразу же удаляется.
При изготовлении арочных конструкций, листы можно изгибать только вдоль воздушных каналов, иначе ребра жёсткости не позволят выполнить нужную конструкцию или будут поломаны.
Листы фиксируются с помощью саморезов с термошайбой к обрешётке неплотно с шагом 30-40см. Термошайба имеет силиконовое покрытие, благодаря которому она плотно прилегает к кровле и хорошо герметизирует отверстие.
Крепление листов к обрешётке
- Отверстие под метизы выполняются больше диаметра самореза на 2-3 мм для того, чтобы при терморасширении лист не был повреждён. Их сверлят между рёбрами жёсткости. Нельзя перетягивать метиз, поскольку в этом случае лист может быть повреждён.
- После монтажа открытые воздушные каналы необходимо герметично закрыть. Для этого используют специальную герметизирующую ленту. Она выпускается двух типов: сплошная и гофрированная. Для верхней части используют сплошной герметик, а для нижней – гофрированный. Верхняя сплошная лента препятствует проникновению влаги, насекомых и грязи в воздушные каналы, а нижняя – помимо этой функции ещё и служит для выведения конденсата.
Схема крепления листов поликарбоната к каркасу
- Листы между собой соединяют металлическим или пластиковым Н-образным профилем, который помимо фиксирующей роли, ещё и закрывает места стыка от атмосферных осадков.
Свойства материала
Поликарбонат есть современным высокотехнологичным материалом на базе полимерного пластика, который владеет ячеистой структурой. Данный материал пропускает свет, производят бесцветные, цветные и узорчатые изделия. Навес и поликарбоната станет хорошей крышей для гаража и беседки, пристроенного к дому, либо отдельностоящего сооружения. Данный материал завоевал популярность благодаря следующим качествам:
- Легкость. Вес страницы поликарбоната в 7-8 раз легче стекла для того чтобы же размера. Исходя из этого он употребляется для постройки своими руками легковесных конструкций, не требующих основательного фундамента.
- Гибкость. Страницы поликарбоната прекрасно гнутся без предварительной обработки, исходя из этого они употребляются для сооружения арочного навеса, конструкций округлой формы. Гибкость этого материала разрешает гнуть страницы своими руками без применения особого инструмента.
- Светопроницаемость. Поликарбонат пропускает до 87% солнечного света, под крышей из этого прозрачного материала неизменно светло и комфортно. В также время он замечательно защищает от ультрафиолета и формирует приятную тень.
- Прочность. Страницы поликарбоната владеют высокой ударопрочностью и несущей свойством, многократно превосходящей данные чёрта у стекла. Благодаря ячеистой структуре односкатный навес с поликарбонатным покрытием, собранный своими руками, не проломится под весом снега либо при попадании града.
Уход за навесом
Как любой другой, навес для крыльца из поликарбоната нуждается в водоотведении. Поэтому сразу по готовности кровли необходимо смонтировать водосточные желоба, трубы и обеспечить водоотведение. Затягивать с этим не стоит, так как сырость всегда губительно влияет на бетонные конструкции – замерзая, сырой грунт вспучивается значительно сильней, с лёгкостью ломая при этом и более значимые, массивные конструкции.

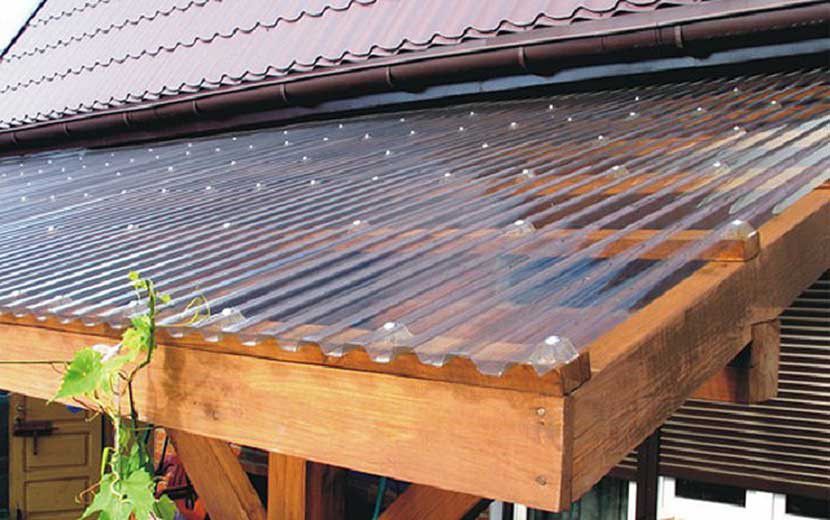

Сам профилированный поликарбонат в своём роде лучший поликарбонат для навеса и в каком-то специальном обслуживании не нуждается. Поэтому уход за навесом чаще всего заключается в контроле вертикального и горизонтального положения прогонов и столбов. При этом регулярно обновляется лакокрасочный слой конструктивных элементов.
От чего зависит шаг обрешетки под поликарбонат
Как и в случае любого другого материала для кровли шаг опалубка определяет уклон крыши, а также радиус изгиба и толщина поликарбонатного листа.
Для конструкций с более пологой кровлей уклон должен быть не меньше 30°, а шаг, который имеет обрешетка для поликарбоната, – эквивалентен ее толщине, то есть, например, для 4-миллиметрового СПК он не должен быть больше 40 см, для 10 – соответственно, одного метра. Оптимальным углом наклона считают угол в 50°.
По готовым таблицам или программам можно посчитать максимальную прочность плиты, которая достигается при соответствующей величине радиуса изгиба. Любое его изменение проводит к корректировке шага опалубка, при этом чем радиус и толщина материала меньше, тем меньше выбирают шаг.
Помимо этого, учитываются также снеговые нагрузки –для более снежных районов шаг опалубка выбирают поменьше. Поликарбонатную крышу проектируют так, чтобы снег на них особо не накапливался, иначе пришлось бы значительно уменьшить шаг. Тогда конструкция получилась бы слишком дорогой. Если учесть гладкость поверхности пластика, минимального уклона в 30° достаточно, чтобы позволить снежной массе не задерживаться на крыше.
Тем не менее, например, для крыши веранды конструкцию лучше выбирать более крутую, а еще лучше арочную, которая способна противостоять максимальным нагрузкам. При определенных значениях – толщина материала (16 мм), шаг стропил (2,3 м) и радиус (2,3 м) опалубку можно даже не использовать. В этом случае ее выполняют только в тех местах, где соединяются опоры.
Ребра жесткости листов СПК при укладке должны располагаться под прямым углом (строго перпендикулярно) к обрешетке. Поэтому на кровле особенно воздушно и прозрачно смотрится материал наибольшей толщины.
Таким образом, расчет обрешетки под поликарбонат дает возможность выбора между двумя вариантами каркаса: достаточно частая обрешетка – при условии использования тонкого СПК или разреженная – но с более толстым материалом.
Проектирование и расчет конструкции для устройства кровли из монолитного поликарбоната
Для строительства любой кровли необходимо создание обрешетки и стропил, на которые монтируется кровельный материал, такой как монолитный или сотовый поликарбонат. Чтобы спроектировать и построить сооружение из поликарбоната необходимо учесть все нюансы и правильно рассчитать обрешетку для крепления материала.
Нейтрализация термического расширения.
При изменении температуры окружающее среды панели сотового поликарбоната подвержены температурной деформации. Рассчитать и учесть при проектировании и сборке конструкции степень изменения линейных размеров монтируемых панелей совсем несложно, но абсолютно необходимо, чтобы в смонтированном виде панели могли сжиматься-расширяться на требуемую им величину без нанесения какого-либо ущерба вашей конструкции.
Коэффициент расширения сотового поликарбоната под влиянием температуры выше, нежели у других применяемых для остекления материалов. Он составляет 2,5 мм/м для прозрачных и опаловых плит, 4,5 мм/м для цветных плит. Знание этой величины позволит вмонтировать панели таким образом, чтобы избежать их деформации во время эксплуатации конструкции. На свободное расширение нужно оставлять допуск около 4 мм на м/п по длине и ширине листа при возможных перепадах температур более 40 °С. Таким образом, выполняя монтаж поликарбоната в жаркую погоду необходимо установить плиту вплотную к замку стыковочного профиля (при понижении температуры плита уменьшится в размерах и оставит необходимый зазор для стока конденсата). При низких температурах отступ от замка профиля необходимо сделать несколько больше обычного.
Учитывая способность поликарбонатных плит к теплоаккумуляции, необходимо предусматривать организацию форточек или фрамуг из расчета 30% от общей поверхности остекления.
Устройство навеса
Конструкцию желательно устанавливать на свои опорные столбики, особенно если речь идет не о козырьке над крыльцом, а об автомобильном навесе, патио и так далее. Кровля формируется разными способами. Если прогон ската составляет не более 4,5 м, то сооружается самый простой вариант: верхняя обвязка, мауэрлат, если речь идет о деревянном брусе, и стропильные ноги, укладываемые под углом. Однако для односкатного навеса большой площади и в условиях повышенной снежной нагрузки, такого простого устройства недостаточно.
В этом случае элементом односкатной крыши выступает ферма. По виду она напоминает равносторонний треугольник с центральным подпорным элементом – высота треугольник. Для изготовления используется профильная труба сечением 20*20 мм или пруток диаметром в 10–12 мм. С последним работать своими руками проще, так как его не нужно резать под углом, как трубу.
Число ферм зависит от длины ската, ширины листа поликарбоната – стыкуют листы по перекладинам каркаса, и от величины снеговой нагрузки. Минимум при длине в 6 м, например – это 3: по краям и в центре.
Если навес закрепляется к стене, фермы обычно имеют форму прямоугольного треугольника с распорками внутри под углом в 20–25 градусов.
Предпочтительнее сварка, но возможен и монтаж на кронштейны.
Сооружение навеса
Для конструкции понадобится бетонирование опорных стоек. Фермы имеет смысл подготавливать своими руками, пока бетон набирает прочности.
- По угловым точкам площадки выкапывают ямы глубиной до 1 м. Для стоек используется труба сечением 25*25 мм.
- Опоры устанавливают в ямы, засыпают щебнем и бетонируют. Высота стоек разная, с учетом наклона ската.
- Трубы верхней обвязки приваривают к вершинам стоек.
- Фермы свариваются на земле. В готовом виде элемент поднимается и приваривается к продольным трубам. Между фермами устанавливают продольные перемычки с дистанцией в 50 см.
- Все швы проверяют и зачищают. Поверхность каркаса грунтуют и окрашивают. На фото – готовый каркас.
- Листы поликарбоната подрезают, если есть необходимость, торцы проклеивают профилированным скотчем.
- Укладывают поликарбонат от нижнего левого или правого угла ската. В качестве крепежа используют термошайбы. Отверстия под них высверливают заранее, размером больше на 2–3 мм, чем диаметр шайбы.
- На стыках поликарбонат закрепляют специальным соединительным профилем. Сначала на каркас крепят нижняя часть профиля – саморезами по металлу, укладывают листы поликарбоната, и затем фиксируют верхней частью профиля.
В дополнительном окрашивании или декорировании конструкция не нуждается.
