Расчет и проектирование свайно-винтового фундамента
Что необходимо сделать прежде, чем приступать к проектированию?
- Определить тип почвы и ее особенности. От этого будет зависеть выбор свай, их технические характеристики и качество будущего фундамента.
- Определить уровень промерзания почвы. От этого зависит глубина завинчивания и, следовательно, длина свайных столбов.
- Определить уровень грунтовых вод и его колебания в зависимости от поры года.
- Определить несущую способность свайных столбов и вес будущего здания с учетом выпадающих осадков (снега на крыше в зимний период), и прочих нагрузок – мебели, жильцов, количества этажей и пр.
Исходя из всего вышеперечисленного, рассчитывается количество свай, их параметры, виды и характеристики. Затем определяется место расположения свай исходя из планировки дома, глубина вкручивания и места для размещения опор.
Нижняя обвязка из доски 50х150. Что такое обвязка и почему она необходима
Каркасные дома являются облегченной конструкцией по сравнению с постройками из бетона, кирпича, бревен. В большинстве случаев они не требуют возведения тяжелых, монолитных оснований. Для надежной каркасной постройки достаточно столбчатой или свайно-винтовой модели фундамента.
Сваи и столбы удерживают постройку, предохраняют ее от контакта с землей и от влажности, позволяют деревянным конструкциям оставаться хорошо проветриваемыми. Так как они состоят из отдельных элементов, то нуждаются в общем связующем звене. Для создания правильной монолитной конструкции из отдельно стоящих свай используется ростверк – обвязка фундамента. В каркасных домах функцию обвязывания фундамента и собственно постройки производят только одной конструкцией – нижней обвязкой здания, без монтажа ростверка.
Из бруса, бревен, досок или металлических швеллеров создается обвязка, гарант прочной каркасной конструкции. Она также является основанием для элементов дома: стоек, укосин, панелей, готовых стеновых конструкций.
Нижняя обвязка каркасного дома равномерно распределяет на сваи нагрузку общего веса постройки, защищает ее от перекосов и разрушений. Если сваи под каркасным домом превышают высоту 50 см от уровня земли, нижняя обвязка обязательна.
Существуют варианты зданий, когда обвязка не обязательна, например, для легких построек небольшой площади, где высота свай от поверхности земли не высока, менее 50 см. Обвязка не обязательна также, если каркасный дом установлен на монолитном ленточном фундаменте.
Проектирования свайно-винтового фундамента
Строительство дома на винтовых сваях начинают с исследования грунта, опора должна встать на плотный несущий грунтовый слой. Самые точные результаты могут быть получены специалистами после бурения разведочной скважины. Для определения глубины залегания несущего слоя своими силами можно использовать винтообразный щуп или выкопать шурф. При расчетах глубины установки винтовых свай, к результатам изыскательских работ прибавляют 300-500 мм.
Совет от мастеров: в любом случае лопасти винтовых свай должны располагаться на глубине, превышающей уровень зимнего промерзания почвы. В результате морозного вспучивания опору может выдавить, данный процесс может привести к разрушению строения. Данные о глубине промерзания почвы в регионе можно найти в справочниках.
Для расчета фундамента и несущих способностей опор, определения количества и размеров винтовых свай надо поработать со СНиП 2.02.03-85 «Свайные фундаменты». При возведении свайного фундамента под брус своими руками, специалисты рекомендуют придерживаться общих правил:
- Под каждый угол сруба и в местах примыкания несущих перегородок устанавливается отдельная винтовая свая;
- Для стандартного 6-метрового бруса опоры выставляют с шагом 3000 мм;
- Под тяжеловесные внутридомовые конструкции: печи, камины, бассейны и ванны, устанавливают дополнительные винтовые сваи;
- Для веранд и примыкающих к дому построек, свайное поле рассчитывается отдельно, можно применять более легкие опоры.
Результатом проектирования должен стать эскиз свайного поля, перечень инструмента и расходных материалов.
Монтаж винтовых свай своими руками
Способы монтажа зависят от сложности свайного поля, свайно-винтовой фундамент под коттедж или жилой дом сложной конструкции лучше делать с применением механизмов для закручивания винтовых свай. Опоры под садовый домик, баню, хозблок, ворота или заборы можно установить своими руками.
Выполнить монтаж свайного поля можно с использование стандартного лома диаметром 22 мм, вставленным в отверстия, вырезанные в верхней части опоры. Для получения большего усилия, края лома удлиняют до 2000 мм дюймовой трубой.
Монтаж начинают с установки угловых опор. Свайную конструкцию вертикально выставляют в приямок глубиной 500-700 мм и прокручивают, скорость заглубления составляет до 200 мм за один оборот. Работу выполняют втроем, один человек контролирует вертикальное положение опоры.
Достижение заданной глубины определяется путем сверки с расчетными данными и по сопротивлению прикладываемым усилиям. Конус наконечника при вхождении в плотный слой грунта испытывает сопротивление, противодействие крутящему усилию значительно возрастает. После достижения заданного горизонта, рекомендуется сделать последний полный оборот ворота.
Совет от мастеров: если опора уперлась в камень или ушла в сторону, ее лучше срезать, а рядом установить новую винтовую сваю.
Обвязка брусом
Ростверк из бруса применяется, когда запланирован каркасный или брусовой дом. При этом обвязка может быть выполнена самостоятельно силами пары человек
Не стоит забывать, что следует обратить внимание на прочность выбранной древесины. Лучше, если это будет дуб, лиственница или кедр – это наиболее крепкие и устойчивые к внешним воздействиям породы
Работы проводятся в следующем порядке:
- брус монтируется на оголовки, которые перед монтажом обрабатываются антисептическими пропитками – деревянные детали должны полностью высохнуть;
- на них после установки свай наваривают стальные площадки толщиной 4 мм с размером 20х20 см, для фиксации бруса делаются отверстия диаметром 8-10 мм;
- затем сварочные швы и оголовки покрывают нитрокраской или антикоррозийными средствами;
- на металлические площадки укладывают бикрост или рубероид;
- первый венец – ряд из бруса укладывают на них, торцы кладутся лапа в лапу;
- с помощью измерительной ленты проверяется точность геометрии сооружения, после чего брус фиксируется к сваям с площадками шурупами длиной 150 мм и диаметром 8-10 мм, дополнительно можно провести крепёж болтами, просверлив брусья насквозь.
Доской
Если будущий дом планируется делать каркасным, или это будет сруб, то обвязка свайного фундамента пакетом досок используется в большинстве вариантов. Для обвязки используют следующие виды деревьев:
- Ель;
- Кедр;
- Сосна;
- Лиственница.
Следует сразу обратить внимание на преимущества использования в качестве ростверка доски:
- Не деформируется и не трескается, в отличие от бруса. Массивное сечение последнего нередко приводит к появлению трещин в процессе монтажа;
- Брусья сложно соединить в одну длинную балку;
- Вес готового бруса значительный и для его перемещения, установки и корректировки положения нужно больше рабочих. Доски легче, балка собирается непосредственно на месте монтажа. Потому количество рабочих рук не увеличивается;
- Доски не нуждаются в предварительной сушке;
- Балка, собранная из отдельных досок способна выдержать вес больше, чем брус той же толщины.
Существует два способа обвязки доской:
- В полдерева. Каждая доска промазывается клеем и соединяется с другой доской. Затем готовую балку дополнительно скрепляют саморезами и гвоздями. Если используются тонкие доски, то между ними прокладывают дополнительно фанерные листы. Готовую балку ставят на ребро и шурупами крепят к площадке.
- Елочка. Предварительно обвязка разделяется на три контура: средний, внешний, внутренний. Сборка происходит поочередная, как и крепление.

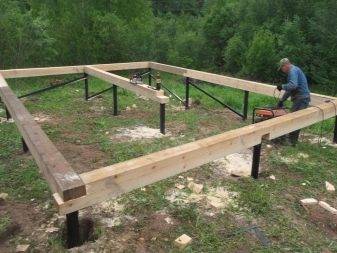

Обвязка деревянным брусом
Обвязка винтовых свай с помощью бруса является популярной благодаря простоте обработки, доступности и универсальности материала. Ростверк такого типа также позволяет повысить несущую способность фундамента и подходит для деревянных и каркасных домов, дач, летних построек и бань.
Основные этапы строительства деревянного ростверка включают в себя:
- покрытие древесины специальным антисептическим составом для повышения устойчивости к внешним факторам среды;
- нанесение битумного гидроизоляционного слоя с целью придания деревянной опоре водоотталкивающих свойств;
- горизонтальное выравнивание лопастных труб;
- установка оголовков;
- выпиливание на стыках углублений между бревнами для плотного соединения каркаса;
- установка рамы по контуру сооружения;
- уплотнение стыков жгутами;
- выравнивание рамы и тщательная проверка углов;
- фиксация оголовков самонарезающими шурупами.
Для строительства деревянной обвязки чаще всего используются хвойные породы деревьев – сосна, лиственница, ель, прошедшие атмосферную сушку. Она позволяет снизить риск деформации древесины во время ее эксплуатации.
Пошаговая инструкция по монтажу своими руками
Рассмотрим порядок действий при создании свайно-винтового фундамента.
Работы ведутся поэтапно, последовательность действий имеет строго определенную очередность:
Подготовка
Свайно-винтовой фундамент имеет важную особенность — он может быть создан на неровном рельефе, не требующем предварительного выравнивания (планировки).
Возможно строительство на склонах или в складках, что позволяет эффективно использовать неудобные с точки зрения традиционного строительства участки. Поэтому подготовительные работы можно свести к очистке участка от растений, посторонних мешающих предметов.
Произвести разметку,все точки установки свай отметить колышками. Затем на местах установки делаются небольшие (до 30 см) углубления, которые облегчают вход лопастей в грунт.
Плодородный слой почвы создает заметное сопротивление из-за обилия корней, стеблей растений и прочих препятствий, поэтому его лучше удалить.
Погружение свай
Установка винтовых свай производится либо вручную, либо механическим способом. Ручной монтаж возможен при наличии относительно мягкого грунта без техногенных включений или скальных обломков.
Диаметр стволов, доступный для ручного погружения, ограничен 87 мм.
Наиболее распространенные сваи диаметром 108 мм часто оказываются слишком трудны из-за высокого сопротивления грунта.
Машинный способ позволяет получить качественный монтаж винтовых свай, с соблюдением определенного угла, усилия завинчивания и глубины.
Мощность строительной техники позволяет свободно работать со сваями до 159 мм диаметром, чего вполне достаточно для строительства частного дома довольно большого размера.
Погружение свай производится на заранее заданную глубину. Обычно она определяется уровнем залегания плотных слоев, или сила сопротивления грунта превышает допустимое для данного ствола усилие, срывающее технологическое отверстие.
Свая, достигшая нужной величины сцепления с грунтом, вращается с большим усилием или вовсе прекращает это делать.
Пытаться продолжать вращение нельзя — сварка может не выдержать, лопасти оторвутся и свая станет неспособной к выполнению своих функций.
ОБРАТИТЕ ВНИМАНИЕ! При установке винтовых свай запрещается делать реверс — пытаться выкрутить ствол обратно. Это ослабляет сцепление лопастей с грунтом и исключает возможность повторного погружения в этом месте
Обвязка
После установки всех свай выполняется подрезка. Это процедура, позволяющая подогнать высоту торчащих из грунта стволов к единому уровню, образовать из них ровную горизонтальную плоскость.
Устанавливают лазерный уровень с функцией построения плоскостей на необходимой высоте и отрезают лишние участки труб.
После подрезки внутренние полости свай заполняют бетоном, повышая их прочность.
Затем производят монтаж обвязки (ростверка) — пояса, соединяющего все сваи в единую систему и одновременно служащего опорным элементом для стен дома. Обрезанные верхушки накрываются оголовками с горизонтальными площадками, на которые устанавливаются металлические или деревянные балки.
Для фиксации на площадках имеются технологические отверстия под болтовые соединения.
ВАЖНО! Иногда обвязка и ростверк представляют собой разные элементы. Обвязка выполняется ниже уровня монтажа ростверка и соединяет между собой все сваи, образуя систему наподобие решетки. Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов
Используются металлические отрезки швеллера или двутавра, приваренные к стенкам стволов.
Расчет нагрузки
При установке свайного фундамента на винтовых опорах приходится работать с основанием для слабой нагрузки. Такая схема хорошо подходит для небольших сараев, гаражей и бань, производимых из бруса. Несильная опора с лихвой будет компенсирована значительной скоростью строительства и очень малыми затратами. Фундамент на винтовых сваях сконструирован из опор, установленных вертикально, и обвязки, горизонтально расположенной. На всю систему обычно используется четыре опоры, хотя может быть и больше.
Обвязка в данном случае представляется ростверком. Его создают из материала, подходящего для создания балки. Это может быть либо бетон, либо дерево, либо металл. Древесина кладется в основу бруса, из металла выполняется уголок, из бетона делают блоки. Обвязка винтовых свай соединяет балки между собой и с ростверком. Положительность процесса напрямую зависит от тщательного соблюдения всех требований инструкции по укладке и установке.
Оголовки свай обязательно должны быть на одной линии горизонта, что контролируется при погружении опор в грунт. Ширина бруса должна быть больше диаметра свай в полтора раза. Еще одно обязательное требование состоит в том, что ось по центру опор обязательно должна идти только через центр бруса. Обвязка винтовых свай соединяет опоры и балки резьбовым соединением либо на сварку, либо на хомуты.
Отличия ростверка и нижней обвязки фундамента
Горизонтальная обвязка, которая соединяет опорные столбы между собой, сканирует план первого этажа дома и является одновременно опорной площадкой для стен дома, называется ростверком. Она выполняет сразу две функции — делает свайное поле единой опорной системой и создаёт площадку для возведения наружных и внутренних стен.
Дополнительные диагональные и поперечные балки, которые называют нижней обвязкой, служат для равномерного распределения нагрузки и устойчивости опор.
Этот элемент строения используют в следующих ситуациях:
- когда фундамент возведён на сложном пересеченном рельефе, где сваи имеют разную высоту над уровнем грунта;
- когда строение приподнято над землёй более чем на 1 метр;
- для массивных сооружений;
- для сооружений на подвижных грунтах.
Введение нижней обвязки повышает жёсткость связки отдельных свай и параллельно усиливает прочность ростверка.
Применение швеллера и двутавровой балки
На несильно нагруженных конструкциях можно возвести ростверк из швеллера. К таким конструкциям относятся, например, бани и сараи. Ростверк из сваи и металла обвязывают при помощи сварки. Элементы основания и конструкции крепят на круговой шов. Процедура сборки заключается в установке швеллера на оголовки свай. Элемент можно так укрепить, что боковые грани будут «смотреть» вниз. Обвязка винтовых свай швеллером также осуществляется и в противоположном направлении, в таком случае грани направляют вверх.
При расположении швеллера по такой системе сопротивление нагрузкам на поперечные части конструкции намного лучше. Получается опалубка, которую необходимо залить раствором, так формируется стеновая кладка для армирующего пояса. Для обеспечения обвязки высокой прочности взамен швеллера применяют двутавровую балку равных размеров. Когда швеллеры и балки стыкуются в углах, тогда применяется сварка. По окончании обвязки опор ростверк покрывается средством против коррозии.
Деревянная
Используется брус сечением 200 : 200 мм, или пачка обрезных досок 50 : 200. Балки устанавливаются по периметру дома (под внешними несущими стенами), по линиям внутренних несущих стен, а также связывают остальные опоры, чтобы выровнять нагрузки и привязать все стволы к общей системе.
Угловые соединения делаются в пол дерева, крепление на оголовках производится через двойной слой рубероида для гидроизоляции.
Достоинствами такого решения являются:
- Простота обработки, доступность материала.
- Древесина имеет достаточную прочность и относительно малый вес, не нагружающий фундамент.
- Монтаж возможен в полевых условиях, без применения строительной техники или даже без электроинструментов.
Недостатками деревянных видов обвязки можно считать:
- Особенности древесины, склонность к короблению или образованию трещин, потребность в качественной гидрозащите и т.д.
- Пожарная опасность древесины.
- Возможность порчи материала насекомыми или грызунами.
Несмотря на явные недостатки древесины, ростверк из бруса — распространенный и популярный вариант.
Виды фундаментов
Каркасный дом создает небольшие нагрузки, поэтому не нуждается в заложении мощного фундамента, опирающегося на глубокие плотные слои почвы. При строительстве учитывают характеристики грунтов, особенности рельефа, присутствие других зданий рядом с объектом, наличие в проекте подвала, цокольного этажа, подземного гаража.
Наиболее часто применяемые виды оснований:
- Мелкозаглубленная плита;
- Ленточное монолитное;
- Свайное, столбчатое.
В некоторых случаях используют комбинации разных типов, например, свайное+мелкозаглубленное ленточное. Формат основания обязательно привязывают к местности. Он может не соответствовать готовому типовому проекту.
Плитный фундамент
При рассмотрении вопроса, какой фундамент выбрать для строительства каркасного дома на влагоемких непроницаемых грунтах, выбор чаще всего падает на плитное решение.
Фундамент-плиту называют «плавающим», так как незаглубленная железобетонная конструкция расположена на поверхности земли или на небольшой – до 40 см – глубине и способна перемещаться, следуя подвижкам грунта при морозном пучении.
Плита служит основанием для каркаса дома. Она распределяет нагрузку от здания на почву, одновременно являясь полом первого этажа.
Основное внимание уделяют созданию под плитой дренажа из крупнозернистого песка или щебня. Дренирующий материал предотвращает разрушение конструкции при замерзании воды силами морозного пучения
На подушку из щебня укладывают бетон, арматуру, гидроизоляцию. Толщина конструкции – 10-20 см.
Разновидность «плавающего» фундамента – утепленная шведская плита УШП. Она представляет собой своеобразную чашу на подушке из щебня. Слой из экструдированного пенополистирола создает тепло- и влагонепроницаемый защитный барьер. Сверху укладывают армирующую сетку, систему «теплый пол», заливают бетоном. Одновременно выполняют теплоизоляцию отмостки и цоколя, которая благодаря профильным элементам с замками по кромкам не имеет зазоров. Такая конструкция позволяет экономить до 30 % тепла, исключая его потерю через основание дома.
Ленточный фундамент
Это менее материало- и трудоемкая конструкция, чем плита. Объем земляных и монолитных работ существенно меньше. Выполняется в виде железобетонной ленты с глубиной заложения 30-50 см и толщиной, равной ширине стены.
Ленточные фундаменты противостоят пучению хуже, чем плитные. Поэтому их рекомендуется возводить на возвышенностях с низким УГВ, непучинистых грунтах — песках, крупнообломочных породах.
В отрытую траншею засыпают щебеночно-песчаную подушку, уплотняют, укладывают гидроизоляцию для защиты от размыва водой. Монтируют армокаркасы, заливают в опалубку бетон.
Вдоль периметра дома устраивают утепленную отмостку, ливневку с отводом воды за пределы участка застройки. Такие меры предотвратят попадание влаги под подошву фундамента, ее замерзание холодный период года, деформацию монолита вследствие пучения.
При наличии цокольных этажей или подвалов фундамент заглубляют ниже уровня промерзания грунта на 30 см. Его возведение не отличается от стандартной схемы строительства бетонных или кирпичных домов. Хотя нагрузка от надстройки невелика, основание подвергается значительным усилиям со стороны грунта. В частности это боковое давление, вертикальные и касательные силы пучения.
Усиление арматурой
Обвязывать основание здание можно стальной арматурой. Для этого используется сварочный аппарат. Арматуру складывают в виде сетки и прочно скрепляют сваркой. В строительстве редко используется данный метод, поскольку после сварочных работ сталь утрачивает свою высокую техническую прочность. Арматура может стать более гибкой и спровоцировать появление деформаций.
Альтернативой сварочным работам является ручной метод стальной обвязки. Арматуру связывают прочной проволокой и фиксируют специальными крюками. Проволокой обвязывают участки стыков, её прочно закручивают. Вместо проволоки можно применить специальные крепежи, которые не закручиваются.
Ростверк винтового фундамента профтрубой
Трубы с брусом
Очень часто, при постройке жилых домов применяется комбинированное укрепление профильной трубой и деревянным брусом, что существенно увеличивается прочность строения и значительно облегчает облицовку цоколя. Также сегодня стало популярно обустраивать комфортный выход к водоему, путем возведения причала. Это возможно выполнить при постройке причала на винтовых сваях. Укрепление в этом случае целесообразно выполнить трубами из профиля. Однако перед выполнением работ нужно заранее выяснить и учесть такие факторы:
- состав дна;
- максимальную скорость течения в данном месте;
- максимальный уровень воды во время паводка;
- общую глубину водоема.
От состава грунта на дне водоема зависит глубина, на которую необходимо ввинтить сваи, а от скорости течения зависит нагрузка, которую будет нести конструкция. В случае необходимости, возможно, добавить дополнительные сваи, что никак не отразится на общей конструкции. Возведение причалов приобрело широкую популярность за возможность обустройства зон отдыха.
Обвязка свайно-винтового фундамента профтрубой является более дешевым подходом, чем ужесточение металлическим швеллером: он не требует использования специальной строительной техники и как следствие подъездных дорог. В основном, укрепление конструктивных решений профильной трубой применяют на неровных поверхностях, к примеру, если нужно начать стройку на склоне или у оврага, а также на грунтах, которые нестабильны (болотистые области, участки возле реки).
Последовательность строительства и закрепления обвязки винтового фундамента
Первым делом брус, пропитанный антисептиком и порезанный в соответствии с заранее продуманной разметкой, раскладывается на свайных оголовках. Запилы и пазы в древесине также проделываются заранее.
После этого можно приступать к самому ответственному этапу – к выравниванию обвязки по диагоналям и по длине бруса.
Помните: погрешности, допущенные во время завинчивания свай – это нормальное явление. Оголовки свай на 1-2 см могут быть смещены в сторону от прямой линии, но обвязка, которая на них устанавливается, должна иметь идеально ровную геометрию.
Если в основании дома у вас получился ромб (вместо четкого прямоугольника или квадрата), то стены и крышу дома вы уже никогда не сможете выровнять
Именно по этой причине сконцентрировать свое внимание следует на геометрии обвязки, а не на выравнивании оголовков
Диагонали обвязки, уложенной, но еще незакрепленной на сваях, необходимо проверить и выровнять несколько раз. Только после этого брус можно закреплять в угловых точках свайного фундамента.
Закрепив углы, следует проверить геометрию боковых и внутренних балок. Для этого следует использовать веревку, натянутую между углами вдоль каждой из сторон обвязки.
Полностью крепить боковые и внутренние балки к оголовкам свай следует поочередно, проверяя их на предмет смещений в сторону от прямой линии.
Чтобы обвязка не разошлась в процессе эксплуатации, боковые, а также угловые примыкания бруса необходимо дополнительно скрепить скобами и специальными уголками.
Теория процесса
Если вы решили установить свайный фундамент, укладываемый на винтовых опорах, то вам придется работать со слабо нагруженным основанием. Конструкция подходит для малоэтажных брусовых домов, гаражей, сараев и одноэтажных бань.
Несущая способность таких оснований компенсируется внушительной скоростью строительства и скромной сметой.Фундамент на сваях имеет в конструкции вертикальные опоры и обвязки, которые располагаются горизонтально. Что касается опор, то их может быть 4 и больше.Горизонтальная обвязка представлена ростверком. Его можно создать из любого материала, который подходит для формирования балки.
Для этого обычно используются:Последний вариант ложится в основу бруса, из металла можно выполнить уголок или швеллер, что касается бетона, то он представлен в данном случае блоками. Обвязка винтовых свай предусматривает соединение балок между собой и с ростверком. Успех этого процесса будет зависеть от соблюдения рекомендаций.Оголовки свайдолжны находиться на одном уровне, который будет контролироваться при погружении опор в почву.
Ширина брусадля ростверка должна оказаться больше в 1,5 раза по сравнению с диаметром свай. Третье условие, которое необходимо соблюсти, заключается в том, что центральная ось опор должна проходить через центр бруса.Обвязка винтовых свай может предполагать соединение опор и балок с помощью одной из трех технологий, среди них монтаж:на сварку;резьбовое соединение;хомуты.Выбрать технологию можно в зависимости от конструктивных особенностей материала балки и прочности фундамента. Обвязка винтовых свай брусом делается довольно часто.Однако многие домашние мастера задаются вопросом о том, стоит ли прибегать к данной технологии, если существуют более прочные и долговечные материалы по типу бетона и стали.
Но брус выступает наилучшим вариантом для ростверка каркасных и деревянных домов. Он имеет высокую теплостойкость и внушительную прочность.Если брус обработать антисептиком, который сможет защитить материал от гниения, то по долговечности такие конструкции смогут конкурировать даже с стальными балками. Обвязка брусом винтовых свай может вестись по одной из двух технологий, первая предусматривает установку балок на резьбовую пару, тогда как другая предполагает фиксацию элементов ростверка на хомуты.
Технология
Каждое конкретное решение свайного фундамента имеет свою технологию монтажа. В общем виде устройство свайного фундамента производится в следующей последовательности.
- Подготовительные работы. Горизонтальная планировка участка, выноска в натуру осей, разметка местоположения свай.
- Погружение свай в грунт. Производится согласно технологии для конкретного типа свай.
- Обрубка концов недобитых свай, устройство свайного ростверка.
Технология устройства свайного фундамента для каждого типа свай описана выше. Следует отметить, что при выборе способа монтажа следует руководствоваться не только экономической целесообразностью, но и опытом проектирования в каждом регионе строительства. Местные проектные институты разработали типовые технологические карты, в которых содержится полная информация по технологии производства работ, составлены графики работы, а также спецификации требуемых машин, механизмов, оборудования и материалов.
Свайный фундамент может стать единственным приемлемым решением для слабонесущих грунтов и сложных геологических условий. В остальных случаях следует руководствоваться принципами экономической и технологической целесообразности. Устройство свайного фундамента может потребоваться для высотных зданий, ответственных или уникальных объектов. Такое решение позволяет повысить надежность основы постройки, предотвратить нежелательные деформации и перемещения.
Несмотря на технологическую сложность, в ряде случаев устройство свайного фундамента может быть экономически оправдано. Устройство свайного фундамента не требует больших объемов земляных и бетонных работ, возведение можно проводить в зимнее время без дополнительных мероприятий. Применение свай может сократить срок выполнения работ. Яркий тому пример – возведение фундаментов коттеджей с применением металлических винтовых свай.
К преимуществам свайного фундамента следует отнести:
- возможность устройства в особых геологических и климатических условиях;
- высокая надежность и стабильность фундамента;
- небольшой объем земляных и бетонных работ;
- большое количество разнообразных конструктивных и технологических решений.
Однако свайный фундамент имеет ряд недостатков, связанных в основном со сложностью технологии возведения. Среди них:
- потребность в специальных машинах и механизмах;
- требуется квалифицированный персонал;
- существует значительная вероятность возникновения непредвиденных трудностей на стадии возведения.
Также следует отметить, что в большинстве случаев стоимость свайного фундамента будет выше, чем аналогичных фундаментов мелкого заложения.
С использованием доски
Обвязка доской 50х200 производится при недоступности качественного бруса.
Технология несколько более трудоемкая, поскольку каждую балку приходится собирать по отдельности, но имеются и плюсы:
- Отсутствие коробления или разворота винтом.
- Возможность более точного выполнения угловых соединений.
- Каждую доску можно предварительно обработать антисептиком и антипиреном, что позволяет значительно увеличить устойчивость балок к биологическим проявлениям или к возгоранию.
Работа заключается в изготовлении из пачки досок подобия сборного бруса.
Доски нарезают по длине, подрезают в нужных местах для угловых соединений и собирают в плотный пакет.
Для фиксации используют шпильки, которые пропускают через сквозные отверстия и туго стягивают.
Образованные балки собирают по технологии, аналогичной методике монтажа брусовой обвязки.
Балки необходимо располагать таким образом, чтобы доски были установлены на ребро, а не горизонтально.
