Обратный клапан для отопления: лепестковый, шаровой и их установка

Виды запорных элементов

Любой обратный клапан (устаревшее название – невозвратный) выполняет простую задачу – не позволяет потоку теплоносителя менять направление, пропуская жидкость лишь в одну сторону. В схемах водяного отопления данная функция нужна не всегда и реализуется по мере необходимости.

В отопительных системах частных домов и квартир применяются следующие виды возвратных клапанов:

лепестковые;
тарельчатые;
шаровые.

Промышленные модели устанавливаются в крупных котельных и на производственных объектах

Разберем устройство и принцип работы каждого типа клапанов отдельно. В дальнейшем это поможет вам понять, какое изделие лучше подобрать и установить в конкретную систему отопления.

Лепестковые клапаны

Элемент, изготавливаемый из латуни либо нержавеющей стали, состоит из таких деталей:

корпус в виде тройника с откручивающейся верхней пробкой (для обслуживания);
дисковый затвор, закрепленный на оси посредством поворотного рычага;
седло с уплотнением, куда прилегает диск в закрытом состоянии.

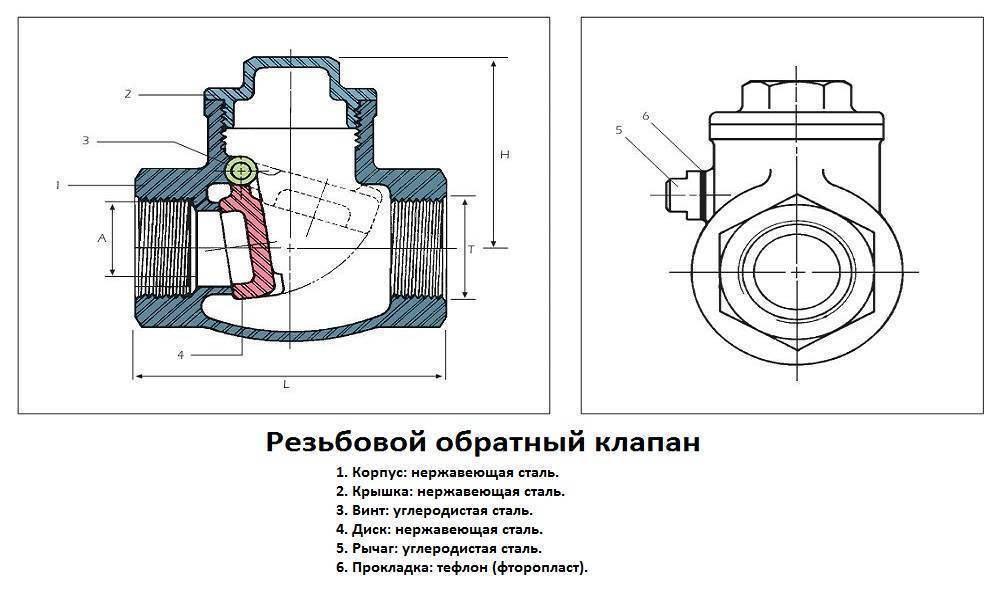

Общее устройство лепесткового обратного клапана показано на чертеже с деталировкой. Принцип работы элемента следующий: теплоноситель, движущийся в указанном направлении, отклоняет запорный диск и свободно проходит дальше по трубе. Когда направление потока воды меняется на противоположное, затвор под воздействием силы тяжести (или пружины) автоматически захлопывается и перекрывает проход.

Типовая конструкция с гравитационным затвором

Перечислим важные характеристики лепестковых обратных клапанов, устанавливаемых в системы отопления частных домов:

диаметр внутреннего прохода – от 15 до 50 мм (½—2 дюйма);
максимальное рабочее давление – 16 Бар;
низкое гидравлическое сопротивление;
сбоку в корпусе предусмотрен винт для разборки и настройки оси затвора;
гравитационная версия без пружины может нормально работать только в горизонтальном положении.

Подробно конструкция и принцип работы поворотного клапана показан на видео:

Клапаны тарельчатого типа

Принцип работы тарельчатого обратного клапана понятен по его конструкции, изображенной на чертеже:

Внутри цилиндрического латунного корпуса сделана площадка с круглым отверстием – седло.
С другой стороны детали выполнена перегородка, имеющая отверстие в центре.
В отверстие перегородки вставлен шток с тарельчатым затвором на конце, оснащенным уплотнителем.
Между перегородкой и «тарелкой» установлена пружина, прижимающая диск к седлу.

Вода, текущая в правильном направлении, преодолевает силу упругости пружины, открывает затвор и двигается дальше. В обратную сторону течение невозможно – проток моментально закрывается. Какие свойства обратного клапана важны для систем отопления:

способность функционировать при любой ориентации корпуса в пространстве;
рабочее давление – не менее 10 Бар, диаметры DN15 — DN100 (внутренний);
тип соединения – муфтовое (внутренняя трубная резьба);
пружинный запор создает повышенное гидравлическое сопротивление потоку жидкости;
уплотнение теряет герметичность в случае попадания твердых частиц, например, песка.

В инженерных сетях частных домов и квартир применяются клапаны с муфтовым присоединением Тарельчатые запоры также применяются в сетях водоснабжения, например, совместно с погружными насосами. Клапан не позволяет воде из трубопроводов стекать обратно в колодец либо скважину.

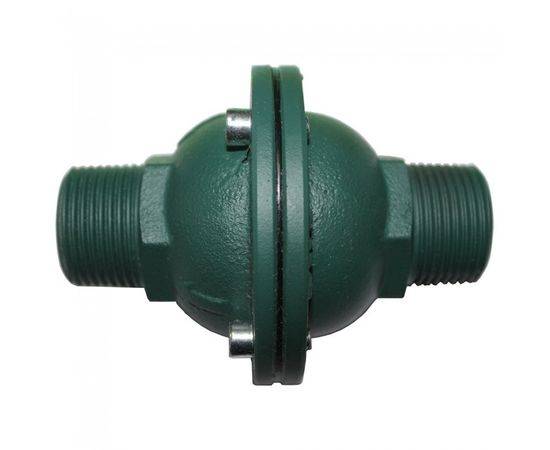

Шаровые затворы

Это обратный клапан простейшей конструкции, работающий по следующему принципу:

Внутри цилиндрического латунного корпуса помещен шарик, сделанный из резины, реже — алюминия.
Выскочить наружу шарику не позволяют 2 перегородки с отверстиями, сделанные по краям.
Поток теплоносителя придавливает резиновый шар к перегородке с ребрами. Эти выступы образуют зазор, куда свободно проходит поток воды.
Если теплоноситель двинется в обратную сторону, шарик прижмется ко второй перемычке – седлу. Поскольку ребра отсутствуют, тело шарика полностью закроет проходное отверстие.

Плюсы шарового обратного клапана – низкая цена, малое гидравлическое сопротивление и работа без всяких пружин в любом положении, хотя предпочтительнее вертикальное. Недостаток – потеря герметичности при повышении давления до 6—7 Бар, чего не случается в индивидуальных отопительных сетях.

Чтобы ближе познакомиться с шариковым затвором, смотрите следующее видео: Дата: 25 сентября 2021

Устанавливаем клапан правильно

Чтобы не наделать ошибок при выборе и установке обратного клапана в нужное место системы отопления, прислушайтесь к простым рекомендациям:

Во избежание паразитных потоков в соседних ветвях ставьте изделия лепесткового либо тарельчатого типа. Первые предпочтительнее, поскольку не создают повышенного гидравлического сопротивления.
В байпасном узле самотечной системы используйте шариковый клапан, обладающий практически нулевым сопротивлением.
Для подпитки выбирайте элемент с тарельчатым затвором, рассчитанный на высокое давление.Изделия с гравитационным поворотным затвором всегда ставятся горизонтально пробкой кверху
Лепестковый клапан гравитационного типа всегда монтируется горизонтально. Причем головка сервисной гайки должна стоять вертикально, иначе затвор не закроется и станет пропускать теплоноситель в обратную сторону.
Не приобретайте арматуру в чугунном корпусе. Она тяжелее и менее надежна в работе.
Правильность монтажа сверяйте по стрелке на корпусе клапана, указывающей направление протока воды.
Нельзя ставить арматуру с пружинным запором в схему с естественной циркуляцией – самотек остановится из-за высокого сопротивления.

Тарельчатые и лепестковые затворы нуждаются в периодическом обслуживании и очистке. Если под уплотнитель седла попадут твердые частицы или отложения, невозвратный клапан потеряет герметичность. Лучший способ прочистки – снять элемент и продуть прилегающие поверхности компрессором.

Зачем нужен обратный клапан?

В процессе работы внутри отопительной системы появляется гидравлическое давление, которое может быть неодинаковым на различных ее участках. Причины такого явления самые разные.

Чаще всего это неравномерное остывание теплоносителя, ошибки в проектировании и сборке системы или ее прорыв. Результат всегда один: направление основного потока жидкости изменяется, и он поворачивается в противоположную сторону.

Это чревато весьма серьезными последствиями вплоть до выхода котла, а то и всей системы, из строя, что потребует в дальнейшем значительных затрат на ремонт.

По этой причине специалисты настойчиво рекомендуют ставить обратный клапан. Устройство способно пропускать жидкость только в одном направлении. При появлении обратного потока срабатывает запорный механизм, и отверстие становится непроходимым для теплоносителя.

Таким образом, прибор способен контролировать поток жидкости, пропуская его только в одном направлении.

Принцип действия обратного клапана весьма прост. Он пропускает жидкий теплоноситель в заданном направлении и перекрывает путь, когда он пытается двигаться в противоположном

Для нормальной работы системы нужно, чтобы устройство не создавало дополнительного давления, и беспрепятственно пропускало двигающийся к радиаторам теплоноситель

Поэтому крайне важно грамотно подобрать изделие

Требования к обратным клапанам

Подъемный обратный клапан для центрального отопления Во время работы системы отопления неизбежно возникает разность гидродинамического давления на определенных участках. Одним из следствий подобного явления будет изменение направления потока горячей воды. Установив обратный клапан байпас на отопление можно избежать аварийной ситуации и добиться стабильной работы всей системы.

Что же из себя представляет это устройство? Его главной задачей является предотвращение обратного движения теплоносителя

Важно правильно выбрать обратный клапан для системы отопления: лепестковый, пружинный дисковый или шаровой. Но прежде рассмотрим причины возникновения аварийной ситуации:

Неравномерное остывание теплоносителя в гравитационной системе отопления. Если показатель расширения воды в обратной трубе будет больше, чем в основной – велика вероятность изменения потока;
Несколько контуров отопления. В этом случае проблематично обеспечить равномерное давление внутри каждого из них. Поэтому жидкость будет двигаться по пути наименьшего сопротивления, что не всегда является правильным направлением. Пример, подключение водяного теплого пола с узлом смешивания. Если не установить обратный шаровой клапан для отопления, то поток горячего теплоносителя может поступать не в распределительный коллектор, а в патрубок обратной трубы;
Комплектация байпаса – промежуточной магистрали между прямым и обратным трубопроводом для равномерного распределения тепловой энергии по радиаторам в системе.

Исходя из этих требований обратный клапан батареи отопления должен обеспечивать беспрепятственный проход горячей воды, предотвращать ее обратное движение и не сказываться на технических и эксплуатационных характеристиках системы. Последнее считается невозможной задачей, так как по ходу протекания горячей воды клапан будет создавать дополнительное гидравлическое сопротивление. Именно поэтому к выбору определенной модели нужно подходить более чем скрупулезно.

Установка обратного клапана на отопление

Чаще всего запорные устройства обратного давления применяются в схемах обвязки котлов. Особенно они актуальны, когда нужно связать несколько теплогенераторов в каскад либо синхронизировать работу котлов на различных энергоносителях. Тогда клапан не дает возникнуть паразитным потокам теплоносителя, что обязательно возникнут при параллельном включении источников тепла.

Когда подача воды в системе отопления осуществляется циркуляционным насосом, то применять можно любой из перечисленных видов затворов. В самотечных же системах можно применять только гравитационные клапаны. При этом надо соблюдать следующие правила:

подобрать изделие по рабочему давлению и температуре теплоносителя. Как правило, в трубопроводах частных домов давление находится в пределах 3 Бар, а температура – 95 ºС. Если же здание подключено к централизованной сети, то нужно узнать ее параметры и по ним подбирать изделие;
следует помнить, что в системе отопления обратный клапан устанавливается в том положении, какое указано в техническом паспорте. Как правило, все подпружиненные устройства успешно функционируют как в горизонтальном, так и вертикальном положении. И только гравитационный затвор ставится всегда горизонтально;
устанавливая устройство в котловом контуре на обратном трубопроводе, не забывайте, что оно должно находиться после циркуляционного насоса, а не до него.

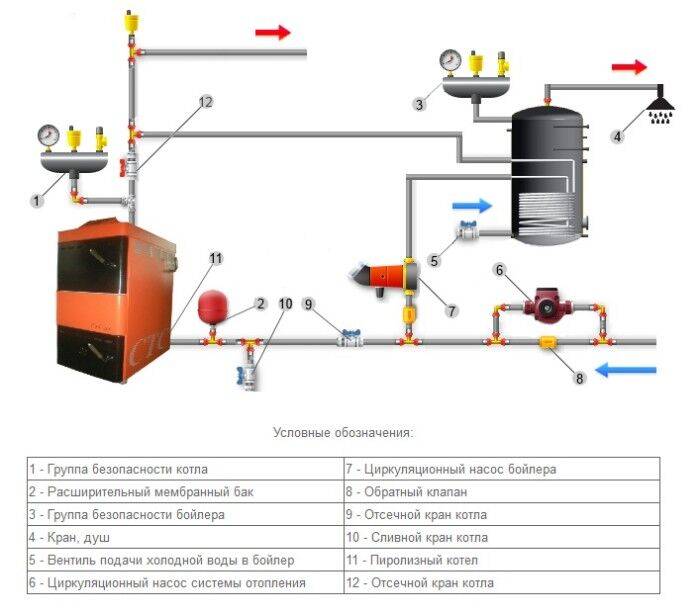

Ниже в качестве примера показана схема подключения двух котлов – твердотопливного и электрического с использованием обратных клапанов для предотвращения паразитных потоков:

Правила монтажа и эксплуатации прибора

Монтаж изделия следует проводить с максимальной аккуратностью, чтобы избежать неплотностей или перекашивания. Если в составе рабочей среды возможно появление механических включений- следует предусмотреть фильтр грубой очистки. Если на корпусе есть маркировка в виде стрелочки- устанавливать его необходимо этой стрелочкой вверх. Если изделие снабжено рычажком ручного срабатывания, надо обеспечить достаточно свободного пространства для его движения.

Нужно периодически проверять работоспособность клапана, нажимая на рычаг. Это позволит избежать прилипания тарелки к седлу или стенкам рабочей камеры.

Специалисты советуют соблюдать такие правила:

Устанавливать арматуру следует ближе к выходу выходе бойлера по возможности более высокой точке, чтобы возможно меньшая часть системы подвергалась воздействию аварийного напора.
Следить за соответствием диаметров присоединительных патрубков сечению основного трубопровода. Снижение просвета недопустимо.
Перед клапаном нельзя размещать вентили и другую запорную арматуру.

При неправильном монтаже повышается вероятность некорректного функционирования клапана и снижение защищенности всей системы.

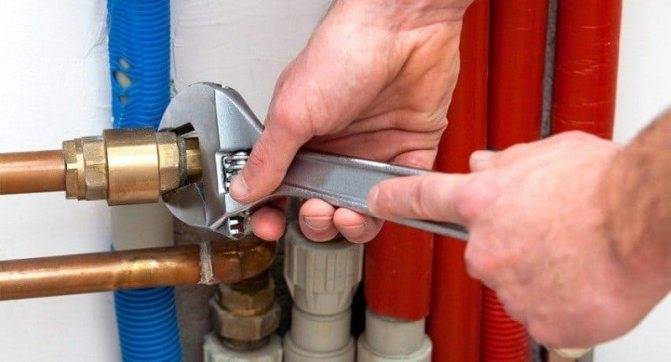

Что подготовить для установки

Чтобы смонтировать защитную арматуру бытового класса потребуется:

Газовый ключ. Также подойдет набор рожковых ключей или переставные клещи.
Уплотнитель- лента ФУМ или сантехническая нить.

Клапан необходимо устанавливать, только когда бойлер выключен и в системе нет давления, а температура близка к комнатной.

Схема подключения

Если необходимо установить защитную арматуру на накопительный водонагреватель, подключенный к общедомовой магистрали, потребуется защитить бойлер от перепадов давления

Для этого клапан ставят перед входным патрубком водонагревателя. В случае возможного гидроудара от сможет сбросить воду в дренаж и не допустить высокое давление внутрь прибора.

Ход работ

Прежде чем приступать к работе, следует внимательно изучить руководство пользователя, особенно тот раздел, в котором описана его установка. Следует также отключить квартирную разводку от стояка и слить воду из бойлера.

Далее установка идет в следующей последовательности

Разметить точку монтажа.
Обрезать лишнюю часть подводящего патрубка. Она должна быть равна длине корпуса устанавливаемой защитной арматуры.
Нарезать резьбу (для стальной трубы) или навинтить зажимную муфту (для металлопластиковых).
Обмотать резьбу подготовленным уплотнителем.
Накрутить клапан на резьбу вручную. Убедиться в отсутствии перекосов.
Затянуть резьбу ключом.

Далее нужно пустить на пробу воду и убедиться в герметичности соединений.

Зачем подобная арматура нужна

В процессе эксплуатации систем отопления, появляется риск возникновения скачков давления гидродинамического на отдельных участках трубопровода. В результате чего может образоваться реверсный поток при изменении направления основного потока. При монтаже подобного агрегата на байпас можно избежать таких аварийных ситуаций, добившись необходимой бесперебойности эксплуатируемой системы. Оборудование предназначено для профилактики образования реверсного движения теплового носителя

Разновидностей подобной арматуры несколько, поэтому крайне важно сделать правильный выбор

Используемый клапан должен способствовать беспрепятственному прохождению теплоносителя, не допуская образования реверсного движения, и не отражаясь на технических и эксплуатационных характеристиках используемой системы.

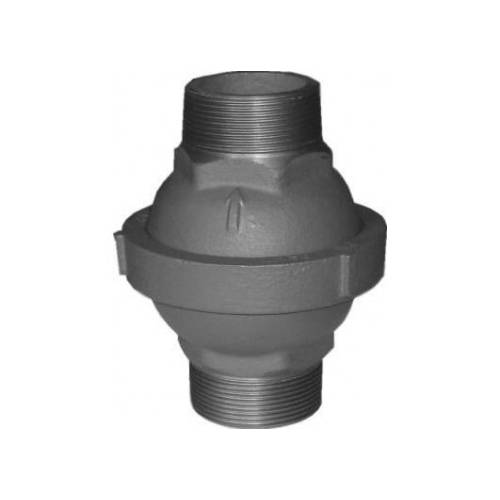

Подъёмный обратный клапан

Конструкция данного вида клапанов состоит из корпуса (выполненного из нержавеющей стали, чугуна или бронзы) с фланцевым или муфтовым подсоединением и съемной крышки на резьбе, благодаря которой осуществляется быстрый ремонт и прочистка клапана. Запирающий механизм состоит из латунной (или нержавеющей стальной) дисковой заслонки со шпинделем, которая удерживается в закрытом положении стальной пружиной. Использование пружины позволяет монтировать подъемный клапан в любом положении.

Чугунный подъёмный обратный клапан Zetkama V277. Макс. температура до +200°C.

Примечание! Помимо этого, существуют модели без пружины, в таких клапанах при начале движения теплоносителя в обратном направлении, заслонка опускается вниз под тяжестью собственного веса. Такие модели должны устанавливаться только в горизонтальном положении крышкой вверх.

Участок радиаторной системы отопления.

Виды байпаса

В зависимости от того, какая будет система использования байпаса, их делят на две группы:

Байпас с обратным клапаном. Обычно он применяется для циркуляционных насосов и функционирует периодически при необходимости. После того, как насос включается, клапан открывается от переизбытка давления и пропускает носитель тепла. При отключении насоса клапан автоматически закрывается. Но помните, что если сюда попадет окалина или ржа, то он может выйти из строя.

Байпас с обратным клапаном

Без клапана. Такой байпас позволит произвести ремонт на определенном участке системы без ее отключения. Также можно будет подключиться к отопительной системе в помещении, где ранее не было радиатора.

Байпас без клапана

Особенности монтажа

Для локальной работы могут пригодиться краны типа «американка». Если врезается подъемный поворотный клапан, то он должен быть установлен исключительно горизонтально.

Система водоснабжения

Защитные элементы устанавливают в местах разветвления трубопровода, а также на байпасах для котлов и радиаторов. Если в системе предусмотрен насос, то арматуру врезают в точку перед насосной станцией или на всасывающей трубе сразу после храповика.

Если устройство устанавливают на уже функционирующий трубопровод, то необходимо разорвать его, поставить клапан на одну сторону трубы, а затем соединить с другой частью с помощью сгона.

Оснащение обратного клапана тройником с краном необходимо, если водопровод будет эксплуатироваться только летом, а на зиму воду будут сливать.

Система канализации

Установка запорной арматуры для канализационной системы предполагает 2 типа врезки: вертикальную и горизонтальную. Она производится в точках, где стыкуются трубы. При работе необходимо применять переходники (от металла к пластику и наоборот).

Система отопления

В отопительной системе с естественной циркуляцией теплоносителя принято устанавливать такую арматуру только на байпасах, обеспечивающих промежуточную магистраль между обратным и прямым трубопроводами с целью равного распределения теплоносителя по батареям (радиаторам). Монтаж обратного клапана способен ограничить передвижение воды по малому кругу системы в случае отключения электрического насоса.

Клапаны встраивают в промежутке между нагнетающими и всасывающими трубами насоса.

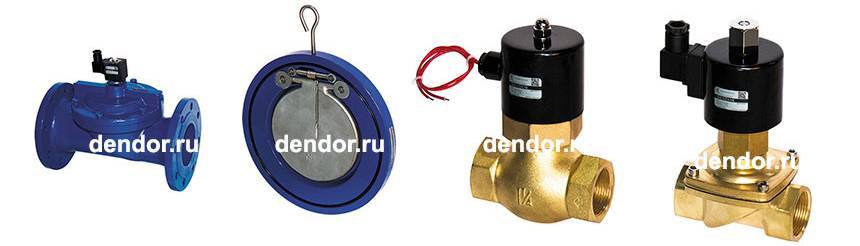

Виды обратных клапанов

По внутреннему устройству и назначению обратные клапаны для воды подразделяются на следующие виды:

Клапан межфланцевый, пружинный дисковый и двухстворчатый.

Самая компактная конструкция среди всех видов.

У пружинного дискового клапана затвором служит диск (пластина) с прижимным элементом – пружиной.

В рабочем состоянии диск под давлением воды отжимается, обеспечивая свободный проток.

При понижении давления пружина прижимает диск к седлу, перекрывая проточное отверстие.

Диапазон размеров обратного клапана 15 мм – 200 мм.

В сложных гидросистемах при остановке насоса может произойти гидроудар, который способен нанести повреждения системе.

В таких системах применяются двухстворчатые клапаны: в больших и сложных системах – с амортизаторами для смягчения гидроударов.

В них запорный диск под действием потока воды складывается пополам. Обратный поток возвращает диск в исходное состояние, прижимая его к седлу. Диапазон размеров 50 мм – 700 мм, еще больше, чем у пружинных дисковых клапанов.

Основными преимуществами межфланцевых обратных клапанов являются меньшие размеры и малый вес. В их конструкции отсутствуют фланцы для крепления к трубопроводу.

За счет этого вес снижается в 5 раз, а общая длина в 6-8 раз по сравнению со стандартными обратными клапанами данного проходного диаметра.

Достоинства: простота монтажа, эксплуатации, возможность устанавливать кроме горизонтальных участков трубопровода, также на наклонные и вертикальные.

Недостаток – необходим полный демонтаж при ремонте клапана.

Клапан обратный поворотный или лепестковый

В данной конструкции запорным элементом является золотник – «захлопка».

Ось поворота «захлопки» находится выше проходного отверстия. Под действием напора «захлопка» откидывается и не препятствует прохождению воды.

При понижении давления ниже допустимого золотник падает и захлопывает проходной канал.

В обратных клапанах большого диаметра происходит сильный удар золотника о седло, что приводит к быстрому выходу конструкции из строя.

При дальнейшей эксплуатации это провоцирует возникновение гидравлического удара при срабатывании обратного клапана.

Поэтому поворотные обратные клапаны разбиваются на две группы:

Простые – клапаны с диаметром до 400 мм. Их применяют в системах, где ударные явления не могут серьезно повлиять на работу гидросистемы и самого клапана.
Безударные – клапаны с устройствами, обеспечивающими плавную и мягкую посадку золотника на седло.

Преимуществом поворотных клапанов является способность обеспечивать работу в системах больших размеров и невысокая чувствительность к загрязнению среды.

Подобный клапан установлен в аэродинамической трубе NASA, размер которой 7 метров в диаметре.

Недостаток – необходимость применения демпфера в клапанах большого диаметра.

Обратный шаровый

Принцип работы обратного шарового клапана аналогичен принципу действия межфланцевого пружинного дискового клапана.

Запорным элементом в нем является шар с пружиной, прижимающей его к седлу. Шаровые обратные клапаны применяют в системах с трубами небольшого диаметра, чаще всего в сантехнике.

Клапан обратный шаровый проигрывает пружинному дисковому клапану в габаритах.

Обратный подъемный

В обратном подъемном клапане запорным элементом является подъемный золотник.

Под действием давления воды золотник поднимается, пропуская поток.

При падении давления золотник опускается на седло, препятствуя обратному ходу потока.

Такие клапаны устанавливаются только на горизонтальных участках трубопроводов. Обязательное условие – вертикальное расположение оси клапана.

Преимущество обратного подъемного клапана – возможность ремонта без демонтажа всего клапана.

Недостаток – высокая чувствительность к загрязненности среды.

Клапаны подразделяются на четыре группы по способу крепления.

Крепление под приварку. Обратный клапан крепится к трубопроводу сваркой. Применяется при работе в агрессивных средах.
Фланцевое крепление. Обратный клапан соединяется с трубопроводом через фланцы с уплотнением.
Муфтовое крепление. Обратный клапан крепится к трубопроводу через резьбовую муфту. Применяется в системах небольшого диаметра.
Межфланцевое крепление. Обратный клапан не имеет своего крепежного узла. Зажимается между фланцами трубопровода. Применяется на участках с ограничением по габаритам.

Разновидности устройств и области их применения

Подбор устройства диктуется условиями, в которых оно будет применяться, оно зависит от типа отопительных сетей, и их внутреннего давления. Неправильно подобранный – механизм может сам стать причиной возникновения аварийных ситуаций. Например, деталь вкладыш, который предлагают ставить внутрь счётчика холодной воды – может полностью блокировать её ток, при недостаточном напоре, или существенно его ограничить. С другой стороны, установленный на вводе водоснабжения он предотвратит утечку теплоносителя, сохранив давление, напор и количество воды в системе.

Гравитационный обратный клапан для отопления

Его ещё называют клапан хлопушка, применяется только в самотёчных системах, устанавливаясь, как правило, на вводе в котёл. Состоит из металлического «лепестка», который плотно прижимается к закраине с помощью пружины.

Пружина в гравитационном обратном клапане довольно слабая, и не препятствует естественной циркуляции теплоносителя.

Пружина в таком устройстве довольно слабая, и не препятствует естественной циркуляции теплоносителя, как и следующий представленный вариант.

Шаровый клапан для отопления

Используется реже, так как есть опасность того, что шарик, который двигается внутри механизма, открывая и закрывая ток воды, может заклинить в одном положении и тогда устройство не будет выполнять свою работу должны образом.

Эта особенность послужила тому обстоятельству, что на сегодняшний день шаровый обратный клапан практически не находит применения в сетях отопления частных домов.

Тарельчатый

Данное изделие применяется в сетях, работающих с насосом, а также имеющих несколько активных контуров отопления. Это связано с тем, что пружина расположенная внутри устройства имеет большую жёсткость, следовательно, сопротивление.

Внутри находится металлический или пластиковый диск (для отопления всегда используется металлический), совмещённый с втулкой, на которой закреплена пружина. Таким образом, при возникновении должного напора в трубе – тарелочка поднимается и не препятствует току теплоносителя. Однако как только напор падает – проём закрывается, препятствуя оттоку воды в противоположную сторону.

Муфтовый

Все изделия, рассмотренные выше, являлись полностью автономными, и не подчинялись внешним воздействиям, работая только в одну сторону. Но в случаях, когда необходимо, например, слить теплоноситель из труб, необходим прибор, дающий возможность открыть ток теплоносителя в обратную сторону – именно таким устройством является муфтовый или вентильный клапан.

Когда необходимо слить теплоноситель из труб, необходим прибор, дающий возможность открыть ток теплоносителя в обратную сторону, для этого используется муфтовый или вентильный клапан.

Выбор между муфтой и вентилем обусловлен чаще всего внутренним рабочим давлением сети, если оно высокое – применяют вентиль, если среднее – достаточно будет муфты.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.
Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.
При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Преимуществ у данного решения несколько:

Отсутствует парный трубопровод под потолком и над уровнем пола.
Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования ).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

Подача и обратка проходят по разным трубам.
Подающий трубопровод подсоединен к каждому радиатору через входной отвод.
Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

Равномерное распределение тепла.
Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.
Проще выполнить регулировку системы.
Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.
Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Термостатический клапан

В современных реалиях терморегулирующий вентиль — это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.

Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.

Заключение

Как видно из вышеизложенного – данный прибор просто необходим для сетей частного дома, именно он позволяет избежать возникновения нештатных ситуаций и вовремя предотвратить возможный разрыв труб.

Вместе с ним дополнительно рекомендуется устанавливать:

Кран Маевского. Установку необходимо произвести на каждый радиатор, предназначен для стравливания воздушных пробок;
Манометр. Устанавливается после котла и позволяет следить за давлением в системе;
Аварийный клапан. Вступает в действие, если по ряду причин давление в трубах становится критическим;
Клапан для травки воздуха. Также устанавливается на вертикальном отводе после котла, служит для штатного вывода воздуха попавшего в трубы или образовавшегося в них.

Все описанные выше устройства, работая в комплексе, обеспечат достаточный уровень защиты труб, котла, насоса, и остальных элементов системы. Следовательно, вашу безопасность. Экономить на них не нужно, они приобретаются один раз и на весь срок эксплуатации сетей отопления.

Перед насосом рекомендуется установить также фильтр, отсекающий мелкий мусор, который по тем или иным причинам попадает внутрь сетей отопления. Грамотно спроектированная и построенная сеть прослужит верой и правдой многие годы, в то время как халатное отношение на этапе проектирования и монтажа может повлечь за собой печальные последствия.

Как выбрать обратный клапан для отопления: шаровой, лепестковый, схемы и конструктивные особенности
