Какое оборудование необходимо для обустройства скважин на воду

Правовая информация об обустройстве скважин

Согласно законодательству РФ, подземные водные ресурсы относятся к полезным ископаемым. Их использование регулируется законом № 2395-1 от 21.02.1992 г. “О недрах”.

Чтобы не вникать в законодательные нормы, коротко отметим, что для личных нужд можно использовать воду из водоносных горизонтов, залегающих не ниже 100 м (стандартизированная глубина залегания артезианских вод). На деле, артезианский водоносный слой может находится и на глубине 40 м, и забор воды из него должен быть защищен лицензией и облагается высокими налогами.

Бурение и обустройство скважины на даче рекомендуется доверить специалистам

При обустройстве скважины в частном доме запрещено:

• пользоваться водоносным горизонтом, если он является источником централизованного водоснабжения;
• отбирать более 100 кубометров воды в сутки (при обустройстве скважины рассчитанной на несколько объектов используются нормы из СП 30.13330.2012, такие работы проводятся после проверки госнадзором, а добыча воды должна быть лицензирована);
• продавать ее, или использовать для любой коммерческой деятельности;
• обустраивать сопутствующие подземные сооружения глубже 5 м.

Критерии выбора комплектующих

Качество воды зависит напрямую от выбора оборудования Выбирают необходимое для скважины оборудование по различным параметрам, соответствующим конкретному приспособлению.

Кессон подбирают по габаритам, объему, толщине стенки, материалу.

Насос выбирают по таким критериям:

• производитель (наиболее популярны Джилекс, Грундфос, Малыш, Ручеек);
• мощности;
• производительности: она не должна превышать дебит источника, иначе насос будет быстро осушать его;
• глубине погружения;
• напору;
• типу (вибрационный, центробежный).

Что касается гидроаккумулятора, то главный критерий его подбора — объем.

Внутреннее размещение

Такой способ благоустройства скважины на воду встречается редко. Для этого в доме должен быть капитальный подвал. Также для этих целей подойдет утеплённый сарай, оранжерея или теплица. Внутреннее размещение оборудования для водоснабжения массово практиковалось в старину: чаще всего таким образом оснащались каменные здания.

Преимущества решения:

1. Надежная защита оборудования от любых атмосферных, механических и вандальных воздействий. Для этого не нужно тратить дополнительные финансы.
2. Простота установки и обслуживания. Все, что нужно сделать – спуститься в подвал.
3. Отсутствие шума при работе. Несмотря на опасения, современные модули не издают громких звуков по ходу функционирования. Что касается негромких щелчков от срабатывающего реле, то хорошие двери в техническое помещение в состоянии решить эту проблему.

Последовательность действий

Главное — определить глубину скважины. От параметра глубины придется отталкиваться при обустройстве. Скважина до 50 м оборудуется самостоятельно с использованием такой последовательности:

1. Узнать глубину скважины и диаметр. Показатели узнать просто. Для замеров требуется использовать веревку и метр. Замеры проводятся и при помощи специального оборудования при его наличии.
2. За установленной трубой и перед земляными стенками скважины и конструкцией засыпается гравий в количестве 10 ведер.
3. Остальное пространство за трубой и перед земляными стенками засыпается сухой глиной или аналогичным материалом. По структуре используемый материал должен соответствовать показателям глины. В процессе производится процесс трамбования при помощи длинной арматуры.
4. Приготовить смесь из жидкого бетона и на поверхность с сухой глиной залить жидкую смесь. Процесс заливки проводится постепенно до самого верха. Неспешность — обязательное условие для обеспечения плавного заполнения пустот. При несоблюдении условия и применении только гравия через все отверстия затечет талая вода, отработанные жидкости и нечистоты. При затоплении риск загрязнения повышается на порядок. Бетон защищает от проникновения сточных вод внутрь конструкции.
5. Обезопасить конструкцию от промерзания. В противном случае нельзя использовать систему зимой. Для этого копается яма на 2 м глубиной и шириной и оставляется труба высотой 60 см. Габариты ямы — обязательное требование для проведения работ. Обеспечение закрытого доступа осуществляется через заказ стального оголовка. Диаметр заказывается шире самой конструкции. Полы в яме заливаются бетоном. После остывания состава на стенки устанавливаются кольца бетона. Потребуется от 1 кольца до 3, в зависимости от уровня промерзания.
6. Швы и стыки конструкции смазывать не нужно. Требуется для обеспечения циркуляции воды в системе. Герметичность не позволяет удалять остатки жидкости при случайном попадании в “домик”.
7. Сделать замок для крышки данного “домика”, обеспечить утепление. Утеплять конструкцию обязательно для избежания возникновения конденсата и обеспечения эксплуатации конструкции зимой при отрицательных температурах. При необходимости стенки конструкции дополнительно утепляются. Люк обязан по оси соответствовать конструкции.
8. Продолжить внутри калан (из пластика). В нем располагаются трубы водоснабжения и кабель проведения электроэнергии, питающий насос.

Закажите обустройство скважины в Аквалюкс+

принимает заявки на обустройство в Москве и Московской области. Возможен выезд в соседние области по договоренности. Благоустройство источника занимает 1 рабочую смену. Работа продолжается 2-8 часов, в зависимости от сложности проекта.

Стандарты работы, принятые в «Аквалюкс+»:

1. Быстрая обработка входящих заявок.
2. Работают опытные монтажники (не сезонные рабочие).
3. Установка оборудования известных брендов.
4. Выезд в любую точку Московской области.
5. Гарантия на оборудование и комплектующие.

Мы не только благоустраиваем скважины, которые бурили другие компании. Мы бурим скважины для добычи воды, а затем устанавливаем оборудование. Заказчики получают систему водоснабжения под ключ.

Автономный водопровод прослужит до 50 лет. Для этого нужно проводить обслуживание и ремонт системы. Водяные скважины, которыми пользуются постоянно, обслуживают 2 раза в год. Летние скважины обслуживают раз в 9 месяцев.

Рисунок 8: Как надо делать обустройство

Таблица с оборудованием для обустройства с кессоном

Популярный вариант для обустройства скважины — «ЭКОНОМ+». Этот способ выбирают многие клиенты Аквалюкс+. В пакет «ЭКОНОМ+» входит:

1. установка металлического резервуара;
2. монтаж скважинного оборудования;
3. подключение частного дома к источнику воды.

Цена: 135 926 руб (в Московской обл.) Список оборудования приведен в таблице:

Перечень оборудования	Количество
Кессон	Аквалюкс+ (2*1 м)
Погружной насос	Watestry 3ST 2-70
Сливной клапан	1
Гильза для обсадной трубы	1.
Патрубок сгон (гермоввод)	1
Вывод на полив (кран 1/2)	1
Гидроаккумулятор	PN 10 1″ 50 л
Кронштейны и петли для замка	опция
Трос из нержавеющей стали	диаметр 3 мм
Нержавеющий зажим для троса	1
Погружной кабель 3*2,5	2
Кабель ПВС 3*2,5	1
Термоусадочная муфта	Термоусадочная муфта
Усиленная труба 32 PN 16	4

Проводится установка кессона, погружного насоса и гидробака. В смету входит подключение дачи или частного дома к водопроводу, организация вывода на полив. Возможна врезка труб в систему водоснабжения от частного колодца.

Обустройство скважины с пластиковым кессоном

Пластиковый кессон дороже металлического, но прослужит он в 2 раза дольше: минимум 50 лет.

Надежный пластик выдерживает давление грунта. При соблюдении технологии монтажа бак не всплывет и не будет затоплен.

Пластик хуже проводит тепло по сравнению с металлом. Внутри пластикового бака температура всегда будет на несколько градусов выше, чем внутри металлического. Пластиковый резервуар не нуждается в защитном покрытии. Стенки резервуара не разрушаются от воздействия воды.

Установка пластикового бака происходит по той же схеме, что и металлического. Но пластик легче металла, поэтому резервуар необходимо заякорить. Якорение проводится с помощью бетонной плиты на дне котлована или с помощью бетонного кольца на горловине.

Обеспечение герметичности обсадной трубы

Обсадную трубу требуется защитить от проникновения внутрь пыли и талой воды, являющихся источниками микроорганизмов. Для герметизации служит специальное устройство — оголовок, сделанный из чугуна или пластика, способный выдержать нагрузку 200 кг. Устройство состоит из:

• фланца;
• крышки;
• карабина;
• манжет;
• крепежных элементов.

Оголовок подбирают по диаметру обсадной трубы и после насаживания на нее фиксируют фланцем. Во входной крышке имеются отверстия для ввода питающего электрокабеля и водопроводной трубы. Все места соединений с трубами и кабелем надежно герметизируются резиновыми уплотнителями. Под крышку перед фиксацией болтами устанавливают прокладку.

Что копать?

Копать колодец – дело хлопотное и зачастую опасное, да и вода в нём может быть самого разного качества. «Кристальная колодезная вода» встречается чаще всего в романтической литературе, а реальные крестьяне водой из «журавлей» чаще всего поят домашнюю скотину . К тому же, рыть колодец необходимо не ближе, чем 7 метров от септика или выгребной ямы, а мы говорим о садовом участке.

Поэтому – скважина для садового участка – оптимальный вариант. Можно воспользоваться услугами специальных организаций. Можно сделать скважину на воду своими руками. Немаловажен также вид скважины, а также метод бурения. Попробуем разобраться.

Сначала, что такое скважина? Это, упрощённо, глубокая дырка в земле, просверленная человеком, укреплённая обсадной арматурой и служащая для добычи полезных ископаемых. Вода, кстати, таким и является.

Скважины делятся, в первую очередь, по глубине и по способу бурения. Самые глубокие – артезианские скважины, Вода там самая чистая, к тому же поступает из скважины под напором и может даже фонтанировать. Правда, бурить придётся глубоко, обойдётся это дорого, а прежде всего – бурение артезианских скважин без разрешения государства незаконно.

Подсобные помещения

Работа насосной станции сопровождается высоким уровнем шума, что делает практически невозможным монтаж оборудования в непосредственной близости с жилыми комнатами. Если этот вариант является неизбежным, и установка насосного оборудования предполагается в кладовке или в коридоре, то нужно позаботиться о максимальной звукоизоляции помещения.

Если качать воду из скважины насосной станцией для дачи планируется использовать только в летний период, то рекомендуется воспользоваться переносным компактным агрегатом. Его можно установить во временном сооружении, которое будет защищать от осадков. Самый простой вариант – деревянная конструкция в виде ящика. На зиму оборудование и временный водопровод разбирают и убирают на хранение в теплое помещение.

Схема и расчеты

Прежде чем начать монтажные работы и осуществить задуманное, стоит учитывать, что предварительно нужно начертить схему и произвести некоторые расчеты, а только потом приступать к обустройству скважины.

Многие считают, что такие мероприятия можно проигнорировать. Это неправильно, поскольку тогда не получится узнать и принимать в расчет количество потребляемой жидкости, сечение труб, да и правильно выбрать оборудование не представляется возможным.

В ситуациях, если водопровод требует включения нескольких насосов, различных накопительных резервуаров и регуляторов давления, необходимо уже составлять проектную документацию, где следует учесть все условия и требования. А часто нужно развести систему на 2−3 здания, находящихся на участке. То есть учитывать дебет, автономную подачу воды либо вообще создавать несколько источников не каждому под силу. Здесь лучше довериться профессионалам, поскольку допущенные ошибки на начальных этапах скажутся на работоспособности всей системы в целом либо приведут к ее полной непригодности.

Зачем обустраивать?

После бурения скважина обязательно должна обустраиваться для избежание загрязнений, атмосферных явлений и неблагоприятных факторов. Они отрицательно влияют на дальнейшую эксплуатацию. Между бурением скважины и питанием водопровода в доме проводится подбор оборудования, обустройство источника и монтаж выбранного оборудования. Такого рода обустройство решает ряд задач:

• защита оборудования и самого источника от замерзания в холодное время года;
• обеспечение чистоты внутри источника, что гарантируется его герметичным закрытием вместе с использованным оборудованием;
• формирование условий обслуживания и подключения оборудования.

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

Кессон или адаптер

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

1. Все дополнительное оборудование можно разместить внутри кессона.
2. Лучше подходит для холодного климата.
3. Долговечно и надежно.
4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

1. Для его установки не нужно дополнительно рыть яму .
2. Быстрый монтаж.
3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

Принципиальная конструкция скважинных насосов: электродвигатель в нижней части, насосная часть – в верхней

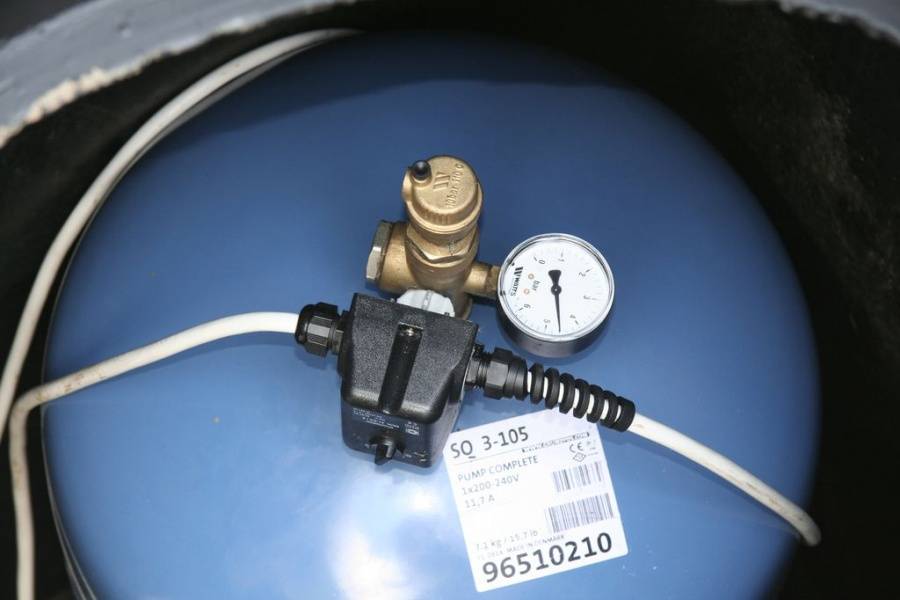

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

Гидроаккумуляторы бывают горизонтального и вертикального типа

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

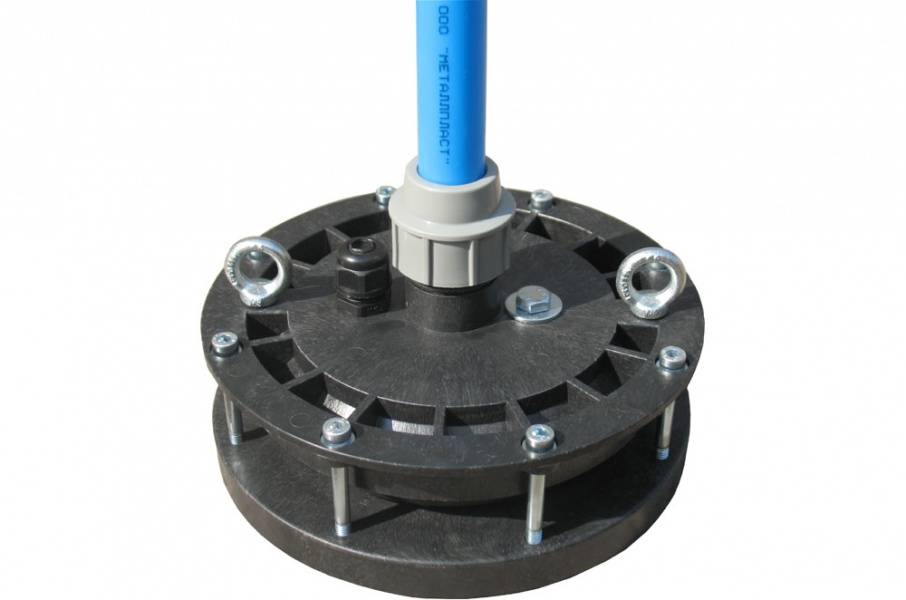

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок

Можно ли провести обустройство скважины своими руками

В интернете есть множество инструкций, как обустроить скважину. Но все они составлены очень поверхностно и не учитывают многих нюансов. Чтобы без ошибок подобрать и установить технику, нужно владеть знаниями инженера и пройти обучение.

При самостоятельном монтаже с большой вероятностью будут сделаны ошибки. Рано или поздно возникнет аварийная ситуация. Жильцы дачи или дома внезапно останутся без воды. Придется тратить деньги, чтобы устранить последствия аварии на участке.

Водопровод будет работать без сбоев, если правильно установить оборудование. Обратитесь к монтажникам, чтобы решить проблему водоснабжения на 50 лет. Вы сэкономите деньги, заказав оборудование в одной компании.

Вам не придется переплачивать за доставку техники Оборудование привезет одна машина. Не придется тратить время на составление проекта, поиск напарников, монтажные работы. Вы получите готовую систему подачи воды.

Рисунок 8: Как не надо делать обустройство

Взять технику в аренду

Если приобретение такого агрегата для вас будет нецелесообразно ввиду разовости работ, то следует подумать о возможности взятия бурильного устройства в найм, или приобретения в лизинг. Аренда позволяет выполнить поставленную задачу в кратчайшие сроки и при этом сэкономить значительную сумму. Дело в том, что в стоимость аренды входит и оплата труда оператора и его помощника, и таким образом, вам не придется отправлять своих сотрудников на несвойственные их профилю работы.

Цена аренды буровой техники зависит от многих факторов, среди которых: объем работ, длительность эксплуатации, место, число работников, обслуживающих систему. В среднем стоимость одной смены начинается от 2000–2500 тысяч рублей.

Подбор и монтаж оборудования для поставки воды

Водоснабжающее оборудование отличается типом и местом установки. Основными элементами являются:

• насос, который опускают в скважину или располагают на поверхности;
• автоматика, обеспечивающая включение и отключение помпы, защиту от перегрузок;
• гидроаккумулятор — емкость для накопления воды.

Гидроаккумулятор бывает открытого и закрытого типа. Открытый устанавливают в самой высокой точке здания. Предпочтительнее закрытый (мембранный) гидроаккумулятор, поддерживающий постоянное давление в водопроводе.

Поверхностный насос для неглубокой скважины

Поверхностное оборудование легко установить, оно дешевле погружного. Область применения ограничивается глубиной уровня воды. Если она превышает 8 м, помпе трудно захватить воду. Максимальная глубина — 10 м, но в этом случае оборудование работает с минимальной производительностью, долго запускается.

Наиболее рациональное решение — поставить насосную станцию, оснащенную, кроме помпы, мембранным баком и автоматикой. Приобрести комплект «три в одном» дешевле, чем отдельные составляющие.

Поверхностный насос.

Станцию размещают на поверхности, шланг от нее опускают в скважину. Это упрощает монтаж и уход. Водоприемная труба небольшого диаметра, что позволяет применить станцию в абиссинском колодце.

Погружной насос для глубокой скважины

С глубины более 10 м поднять воду можно только погружной помпой. Некоторые изделия снабжаются автоматикой управления, защитой от перепадов напряжения, сухого хода.

Обязательные элементы водоснабжающего оборудования для частного дома — гидроаккумулирующий бак и автоматика. Глубинная помпа обеспечивает подъем воды на большую высоту, поэтому никаких ограничений в выборе места для расположения мембранного гидроаккумулятора нет. Его и автоматику можно разместить на большом удалении от источника водозабора — на производительность это влияет незначительно. Отличным выбором месторасположения будет подсобное помещение, где сухо и чисто.

Глубинный насос монтируют, опуская в скважину на отметку ниже уровня воды вместе с другими устройствами:

• кабелем для подачи питания на электродвигатель;
• пластиковой трубой;
• нержавеющим страховочным тросом.

Виды подземных вод

Воду можно добывать из нескольких типов подземных источников.

Верховодка. Это неглубоко залегающий (2-8 м) водоносный слой. Снизу он ограничен плотными породами. Сверху такой источник почти не защищен фильтрующим грунтом. Большая часть органических и химических загрязнений с поверхности попадает в воду. Ее органолептические и санитарные качества очень низкие, она пригодна только для хозяйственных нужд.

Грунтовый горизонт. Это источник, залегающий над первым от поверхности обширным слоем плотных пород (водоупорная линза). Расположен на глубине 6-20 м. Грунтовый горизонт не защищен сверху плотными породами. Вода, добываемая из него, редко отвечает санитарным нормам. Но ее просачивание сквозь толстый слой грунта делает ее более чистой, чем верховодка.

Межпластовые воды. Это горизонт на глубине 20-80 м, сверху и снизу ограниченный слоями плотных пород. Влага в нем залегает в проницаемом рыхлом грунте. Вода, перед тем как достичь межпластового горизонта, просачивается сквозь толстый слой почвы и плотных пород. Они очищают ее от большей части загрязнений. Благодаря этому качество влаги становится питьевым.

Артезианские воды. Эти горизонты образуют объемные подземные резервуары на значительной глубине — 100-1000 м. Такие водоносные источники чистые и обильные. Располагаются они в трещиноватых и пористых породах осадочного происхождения. Чаще всего в известняке.

Как найти воду на участке для скважины

Вот три самых надежных способа самостоятельного нахождения влаги. Они не требуют услуг гидрологов.

Применение силикагеля:

• Его гранулы высушиваются и насыпаются в неокрашенный глиняный горшок.
• Емкость взвешивается, чтобы потом узнать объем впитываемой материалом воды.
• Обернутый плотной тканью горшок зарывается в землю на глубине 1 м там, где предполагается устройство скважины.
• Спустя 24 часа емкость достается и взвешивается. Чем горшок более тяжелый, тем больше в нем влаги. Это указывает на залегание водоносного источника.
• Чтобы быстрее найти оптимальное место для скважины, можно закопать сразу несколько горшков с силикагелем.

Воду можно найти, используя барометр. Его показания в 0,1 мм рт. ст. равны разнице перепада высот в 1 м. Как найти воду на участке для скважины с помощью этого прибора:

• Показания барометра снимаются на берегу ближайшего к участку водоема.
• Затем давление воздуха замеряется в предполагаемой точке бурения.
• Теперь можно вычислить глубину, на которой залегает влага. Пример: у водоема барометр показывает 555,9 мм рт. ст., в точке бурения — 555,1. Значит, вода расположена на глубине: 555,9-555,1=0,8=8 метров.

Самый надежный способ нахождения воды — разведочное бурение. Оно дает возможность узнать местоположение и глубину залегания источника, а также свойства грунта до и после горизонта.

Шурфы делаются обыкновенным ручным буром. Их глубина может достигать 10 м. Для разведки применяется инструмент со шнеком, диаметр которого равен 30-35 см.

Чтобы бур не сломался, почву из уже достаточно глубокого шурфа надо вынимать через каждые просверленные 15-20 см.

Перспективные точки для бурения скважины можно определить по надежному признаку. На глубине 2-3 м вы начинаете вынимать влажный песок серебристого цвета.

Варианты обустройства водообеспечения из скважины

Способ № 1 – подводка с автоматизированной насосной станцией. Если на участке имеется неглубокая скважина, и если уровень ее воды позволяет, можно установить ручной насос или насосную станцию. Принцип действия данной системы заключается в том что при помощи погружного насоса в гидропневматический бак откачивается вода, его вместимость может составлять от 100 до 500 литров.

Во время работы с неглубокой песочной скважиной, одним из более оптимальных вариантов является обустройство автоматизированной системы водоснабжения, обеспечивающее бесперебойную подачу воды в дом.

У самой емкости для накопления есть резиновая мембрана и реле, которые регулируют давление воды внутри емкости. Если бак заполнен, насос выключен, в момент, когда начинает расходоваться вода, реле подает на насос сигнал на включение и он начинает откачку воды из скважины.

Это означает что такой насос может работать как напрямую, подавая в систему воду, так и после того как падает давление в системе до определенного уровня, для того чтобы восполнить «запас» в гидропневматическом баке.

Сам ресивер (гидробак) необходимо разместить в любом наиболее удобном месте в доме, чтобы подвести трубопровод, обычно, это подсобное помещение. От кессона к месту ввода трубы в дом вырывается траншея, на дно которой прокидывают водопроводную трубу и электрический кабель питания для насоса.

Способ № 2 – с монтажом глубинного насоса. Во время такого способа водоснабжения, задачей глубинного насоса является откачка воды из скважины в накопительный бак, который располагается на самой возвышенной точке дома. Как правило, для обустройства накопительного бака отводят место на чердаке или втором этаже дома.

Если принято решение о размещении бака на чердаке, необходимо его стенки утеплить, что предотвратит замерзание в нем воды в зимнее время. Из-за расположения бака на высокой точке, создается эффект водонапорной башни, во время которого из-за перепада высот между гидробаком и точками подключения возникает давления, в этом случае 1 м водяного столба равняется 0,1 атмосферы.

Глубинные насосы используются в случае , когда расстояние до уровня воды в скважине более 9 метров. При выборе насоса, необходимо учитывать производительность скважины. Невзирая на то что от мощности устройства будет зависеть только скорость накопления водонаккопительного бака, во время приобретения лучше руководствоваться отметкой максимального расхода воды в доме.

Глубинный насос вместе с трубой и электрическим кабелем опускают в скважину, подвешивая его при помощи лебедки на оцинкованном тросе, лебедку также необходимо установить внутри кессона. Для того чтобы поддерживать необходимый уровень давления внутри системы и для того чтобы вода не откачивалась обратно в скважину, выше насоса монтируется обратный клапан. После того как установлены все элементы системы, необходимо лишь проверить внутреннюю разводку к точкам подключения, после чего подключить оборудование к щитку управления.

Скважина на воду с кессоном

Кессон — бак, который служит для установки оборудования.

Он может быть сделан из металла или из пластика. Форма бака может быть цилиндрической или прямоугольной. Жители Московской области чаще всего устанавливают баки высотой 2 м и диаметром 1 м.

На дне бака находится гильза для устья. Гильза обеспечивает герметичность соединения. Точка контакта находится ниже уровня промерзания грунта. Сквозь стенки бака проходят патрубки для водопровода и электрического кабеля. Конструкция патрубков исключает попадание земли внутрь.

Установка подземного бака освобождает место в помещении. Чтобы получить доступ к технике, достаточно снять замок, открыть крышку и спуститься по лестнице. Глубина резервуара больше, чем средний рост взрослого человека.

Для установки не требуется тяжелая техника. Бак могут переносить руками несколько взрослых мужчин.

Буден интересно: Варианты обустройства с кессоном.

Рисунок 4: Пример обустройства с кессоном

Критерии выбора комплектующих

Качество воды зависит напрямую от выбора оборудования Выбирают необходимое для скважины оборудование по различным параметрам, соответствующим конкретному приспособлению.

Кессон подбирают по габаритам, объему, толщине стенки, материалу.

Насос выбирают по таким критериям:

• производитель (наиболее популярны Джилекс, Грундфос, Малыш, Ручеек);
• мощности;
• производительности: она не должна превышать дебит источника, иначе насос будет быстро осушать его;
• глубине погружения;
• напору;
• типу (вибрационный, центробежный).

Что касается гидроаккумулятора, то главный критерий его подбора — объем.

Какое оборудование используется

Скважина функционирует с помощью кессона. Это гидроизолированный и утепленный короб, в котором устанавливаются:

• фильтры;
• насос;
• измерительное оборудование;
• трубопровод и запорная арматура;
• приборы автоматики.

Виды кессонов

Делаются коробы из различных материалов.

Пластиковые емкости. Их преимущества:

• хорошая теплоизоляция, внутри такого короба и без утепления температура держится на +5º;
• продолжительный срок службы;
• отличные гидроизоляционные свойства;
• малый вес, поэтому устанавливать емкость просто.

Единственный минус пластика — его невысокая жесткость. Кессон может смяться, и оборудование будет сломано. Это можно предотвратить, залив вокруг короба бетон слоем в 8-10 см.

Стальные резервуары. Они используются чаще всего. Из металла можно сделать короб любой формы без особых усилий. Надо только сварить элементы кессона друг с другом, а потом покрыть его антикоррозийным покрытием.

Чтобы резервуар не сминался, листы стали должны иметь толщину не меньше 4 мм. Если нет возможности сварить кессон на месте, то можно купить уже готовое изделие.

Железобетонные кессоны. Их достоинства — долговечность и прочность. Недостатки — большая стоимость и масса. Чтобы установить такую емкость, нужно нанимать спецтехнику. Тяжелый резервуар со временем проседает, деформируя трубопровод. Из-за этих недостатков железобетонные кессоны сейчас используются редко.

Скважинный насос

Конструкция скважины предусматривает использование насоса. Подбирать его надо, учитывая такие факторы:

• уровень нагрузок на водозабор;
• запланированный дебит скважины;
• глубину расположения горизонта.

Исходя из длины скважины, выбирается вид механизма:

• для шахт, глубина которых меньше 9 м, ставится поверхностный самовсасывающий агрегат;
• если протяженность ствола больше 9 м монтируется скважинный прибор.

Насос опускается в забой на глубину ниже статического уровня жидкости. С агрегатом монтируются:

• провод, питающий электромотор механизма;
• труба из пластика, подающая влагу;
• страховочный трос из нержавеющей стали.

Шнур фиксируется на оголовке водозабора. Иногда оборудование для подъема воды и систему автоматики планируется монтировать в доме. Тогда кабель и подающая труба заводятся в техническое помещение. Также все оснащение можно разместить в кессоне.

Напорный бак и системы автоматики

Без гидроаккумулятора (напорного бака) система подачи воды нормально функционировать не будет. Он уменьшает нагрузки на насос и поддерживает в трубопроводе заданное давление.

В напорный бак поступает заданный запас жидкости. Когда ее объем уменьшается, автоматически подключается насос, и восстанавливает резерв.

Емкость резервуара может колебаться от 10 литров до 1000. Он может монтироваться в кессоне или техническом помещении.

Как сделать дренаж на участке своими руками? – здесь больше полезной информации.

В последнюю очередь ставится система автоматики. В большинстве случаев она состоит из реле, которое поддерживает нужное давление и управляющего пульта. Система автоматики:

• контролирует работу реле тепла и давления;
• следит за датчиком сухого хода;
• включает и выключает насос.

Предохранители, установленные в пульт управления, защищают агрегаты от перепадов напряжения.

Вас заинтересует эта статья – Как выбрать септик для частного дома?
