Виды колодцев
В зависимости от местности, можно установить колодец нескольких видов:
- родниковый (его глубина достигает 4-10 м и полностью зависит от бьющих из-под земли ключей. Обычно, такие водоемы наполняются очень долго — от 5 до 10 суток);
- дренажный (самые популярные колодцы. Их глубина 2-3 м. Наполняются в течение от нескольких часов до нескольких суток. Не отличаются высокой экологичностью, так как вода набирается из ближайших грунтовых вод — 2-3 водяной пласт);
- речной (его глубина может достигать 30 м, однако по наполнению он не выше 1.5 м. В отличие от других видов, вода в речных колодцах не убывает, как бы часто вы ее не использовали);
- артезианский (вода добывается в известняковых пластах на уровне от 20 до 200 м. Такой колодец не пользуется популярностью, так как требует больших затрат).
По типу стройматериалов колодцы делят на:
- деревянный (низкозатратный, но недолговечный — в рабочем состоянии может продержаться всего 15 лет. Яма ничем не укрепляется, поэтому в любой момент может обвалиться. К тому же, через грунт может просачиваться зараженная вода);
- кирпичный (для строительства данного типа колодца необходим бетонный фундамент и армирование стен, а также специальные навыки кладки кирпича. В остальном он не требует особых затрат и его вполне можно сделать своими руками);
- железобетонный (можно залить стены самостоятельно или купить бетонные кольца. Несмотря на большие финансовые затраты, такой колодец прослужит очень долго).
Почему лучше всего выгребную яму делать из бетонных колец
С бетоном такого не произойдет
В качестве выгребной ямы можно приспособить любую емкость. Ее иногда выкладывают прямо на месте, из различных штучных материалов — или используют монолитный бетон. Но сборка из бетонных колец имеет неоспоримые преимущества.
Перечислим их:
- Работу по устройству выгребной ямы можно выполнить за несколько часов.
- Если приобрести бывшие в употреблении кольца и плиты, то цена строительства будет минимальной.
- Бетон долговечен, выгребная яма из него простоит долгие годы.
- Работы по возведению не требуют особой квалификации, их легко можно произвести своими руками.
- Бетон устойчив к повышенной влажности и почти всем агрессивным веществам, содержащимся в фекалиях.
- Бетонные стенки, вместе с правильно сделанной гидроизоляцией, надежно защищают окружающую почву и грунтовые воды от проникновения нечистот.
- Бетонные кольца и плиты имеют значительную прочность. При необходимости уличный туалет можно поставить прямо над ямой. Не страшны и просадки или подвижки грунта, которые могут разрушить другие конструкции.
Вначале определяем место
Некоторые требования к размещению выгребной ямы
Как при любых строительных работах, нужно сразу определиться с местом возведения сооружения. Для выгребной ямы следует ориентироваться на следующие критерии.
- Располагать ее желательно дальше от жилых строений и особенно кухни, минимальное расстояние от построек не менее 5 метров.
- Чтобы не мешать соседям, от ямы до забора должно быть не меньше 2 метров.
- По санитарным нормам, выгребная яма должна отстоять от колодца на расстояние:
- минимум 20 метров, если почва глинистая;
- 30 метров — суглинок;
- супесь — 50 метров.
- Выбирать сухое и желательно возвышенное место, так как по правилам от дна до отметки грунтовых вод должно быть не менее метра.
- Место, где будет располагаться выгребная яма, не должно подтапливаться при дождях и во время таянья снега, иначе придется откачивать не только нечистоты, но и их.
- Не должны мешать и подземные коммуникации — водо- и газопровод, силовые и телефонные кабеля. Не забывайте: у всех у них есть охранные зоны, в которых запрещено проведение земляных работ.
- Помешают и рядом стоящие деревья и кустарники. У некоторых из них корни отходят на значительное расстояние от ствола, и могут при своем росте повредить сооружение. Если нет выбора, то придется их удалить.
- Максимально близко должен находиться или планироваться выход внутридомовой канализации. Чем больше он отдален, тем больше придется углубляться в землю. Так, самотечные коллекторы должны иметь уклон, а ввод их в яму должен быть выше отметки максимального ее наполнения.
- К выгребной яме должен быть удобный подъезд для ассенизационных машин, в том числе и большой вместимости.
К яме должен быть обеспечен подъезд ассенизационной машины
Такой длинный рукав — большая редкость
Определяем размеры
Определение размеров — это практически и есть проектирование нашей конструкции. Инструкция, как рассчитывается схема выгребной ямы из бетонных колец, следующая.
Нам потребуется немного знаний геометрии
Определяем объем
Количество стоков примерно равно количеству потребленной воды

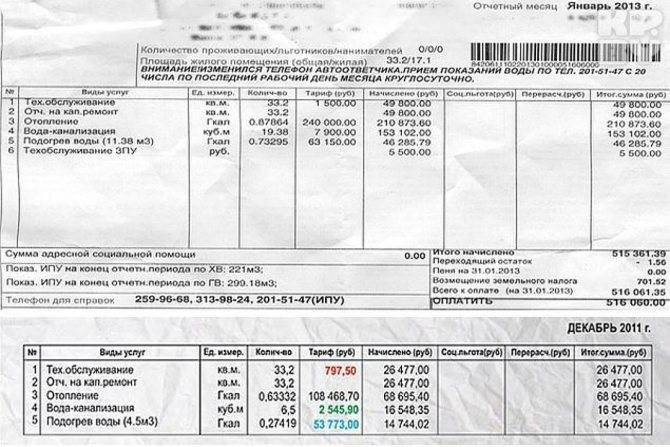

Можно воспользоваться данными из квитанций
Сразу нужно определить, какое количество стоков будет в яме максимально накапливаться. Для этого не нужно точных расчетов, установки специального счетчика или замеров объема всех нечистот, образующихся в доме.
Все дело в том, что 99 % стока — это та вода, которая пришла в дом (по такому принципу коммунальники выставляют счета за водоотведение).
Поэтому выполняем следующие шаги:
- По показаниям водомера определяем, сколько воды вы потребили за промежуток времени (например, за месяц). Если счетчика воды нет, то можно посмотреть квитанции — нормативы по которым выставляется счет довольно точные.
- Узнаем, сколько воды мы потребляем за день простым делением. Например, 3 кубометра делим на тридцать дней месяца, получается 100 литров в день.
- Умножаем полученное число на количество дней между заказами ассенизационной машины. Например, мы можем вызывать машину раз в полтора месяца. Но делаем еще запас на всякие непредвиденные обстоятельства в две недели. Итого получаем сто литров, умноженные на шестьдесят дней. Получаем, что нам нужна выгребная яма из бетона для сточных вод, объемом не менее 6 кубических метров.
В крайнем случае, в расчет можно взять примерный объем в 1 кубический метр на проживающего в доме человека.
Виды бетонных колодезных колец
Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:
- КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть: обычные с ровным краем, стандартной толщиной стенки;
- со сформированным выступом — для замкового стыка;
Бетонные кольца для стенок колодцев могут быть с фальцевым краем — это когда сформирован выступ для замкового соединения
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.
Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
- ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
Виды плит перекрытия для колодцев
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.
Стандартные размеры для плит Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Размеры колодезных колец всех типов должны совпадать
Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.
Особенности работы септика
Щебеночная подушка
Щебеночная подушка используется и при отсутствии дна у фильтрующего колодца
Схема установки септика такова, что бетонные кольца необходимо скрепить между собой металлическими пластинами с болтами или скобами. Целью таких действий является предотвращение сдвига колец вследствие пучения грунта.
Гидроизоляция швов
Немаловажным фактором при монтаже является гидроизоляция швов. Обычной гидроизоляции не достаточно, так как она не обеспечивает полную изоляцию фекальных вод. Поэтому делают специальную изоляцию гидроизоляционными составами.
Внутренняя гидроизоляция швов и поверхности колец
- Для внешней гидроизоляции бетонных колец используют обычный рубероид или специальную мастику.
- Для внутренней гидроизоляции бетонных колец используются специальная мастика или жидкое стекло.
Внешняя гидроизоляция колец из бетона
Каждая секция септика должна иметь люк, который будет обеспечивать доступ к необходимой секции в любое время.
Расчет объема канализационного колодца
Строительство колодцев начинают с выбора места и расчета объема колодца. И, пожалуй, сначала надо посчитать необходимый объем, а потом выбирать место для сточного объема.
Объем канализационного колодца напрямую зависит от количества человек проживающих в доме и имеющихся санузлов.
Объем колодца, предназначенного для канализации, напрямую зависит от потребности расхода воды. Средние нормы сточной воды на одного человека составляют 150-170 л воды в сутки без наличия ванны и 230-250 л воды в сутки при наличии ванны. Для среднестатистической семьи (два взрослых и два ребенка) расход воды в сутки может быть от 600 до 1000 литров (один кубометр). Принято считать, что рассасывающий сточный колодец с площадью дна 1 кв. м способен принять и впитать до одного кубометра воды в сутки (при условии, что почва неглинистая). Для обеспечения некоторого запаса рабочий объем ямы рассчитывается как троекратная суточная норма, то есть для нашей среднестатистической семьи из четырех человек необходимо построить яму объемом три куба. При этом надо понимать, что труба, по которой нечистоты будут поступать в яму, должна быть расположена на глубине около 70 см и рабочий объем колодца для канализации располагается ниже сливной трубы. Также возможно вывести в канализационную яму имеющийся дренажный водоотвод. Глубина его залегания также не превышает 70 см.
Теперь, зная необходимый объем канализации, мы можем прикинуть ее размер. Глубину колодца обычно делают от 2,5 до 3 метров. Отнимем 70 см, лежащие выше сливной трубы, получим максимальную рабочую глубину 2,3 метра.
Вспомним из школьного курса геометрии, что объем – это площадь днища, умноженная на высоту.
Самыми распространенными являются круглые колодцы, так как они более удобны в монтаже, ремонте и эксплуатации.
Дно колодца может быть круглым (колодцы-бочки) или в форме четырехугольника (квадрат или прямоугольник). Конечно, возможно сделать канализационную яму овальной или пирамидальной, но это уже при особенном интересе к подобного рода строительству. Мы же рассмотрим простые и наиболее распространенные формы.
Площадь круга вычисляется по формуле S = πR2. Получаем, что требуемый объем колодца 3 куба равен произведению высоты (2,3 м) на число π (3,14) и на квадрат радиуса (R2).
3 м3 = 2,3 м *3,14* R2
Проведя расчеты, находим значение R, оно получается равным 0,65 метра или 65 см, значит, диаметр ямы должен быть 1,3 метра при глубине 3 метра.
Если колодец предполагается вырыть не круглым, а квадратным или прямоугольным, тогда вспоминаем, что площадь прямоугольника – это длина, умноженная на ширину. Объем колодца – это глубина, умноженная на площадь дна. То есть 3 м3 = 2,3 м * площадь дна.
Площадь дна = 1,3 квадратных метра. Значит, либо дно квадратное со стороной квадрата 1 м 15 см, либо дно прямоугольное со сторонами 1,5 м и 0,9 м. При глубине колодца 3 м.
Копая яму под колодец нужно не забывать, что на дне будет 30-40 см. подушка из песка и щебня.
Канализация копается с учетом дополнительной ширины, длины и глубины, которые будут заняты укрепляющими стенками, предохраняющими землю от осыпания. Стенки внутри колодца возводятся как опалубка и могут быть выполнены из кирпича, бетона или из железобетонных колец. На дно ямы необходимо будет насыпать слой песка и слой щебня общей высотой 30-40 см для фильтрации впитывающихся стоков
Если принять во внимание размер кирпича в кладке 12 см, то получится, что копать яму надо шире на 25 см (по 12 см ширины кирпича с каждой стороны) и глубже на 40 см (слой песка, слой щебня)
Расчеты объема канализационного колодца и ямы для него позволяют быть приближенными, здесь возможно округление значения величин в большую сторону. По принципу «пусть лучше колодец будет с небольшим запасом, чем его объема будет не хватать».
К тому же надо знать, что железобетонные кольца выпускаются стандартных размеров (0,7, 1, 1,5 и 2 метра – диаметр кольца). Поэтому, проведя расчеты и выяснив, какой диаметр колодца вам необходим, сверяем его с готовыми стандартными размерами бетонного кольца. Получив расчетный диаметр 1,3 метра, мы выбираем кольца диаметром 1,5 метра, так как колец с диаметром 1,3 метра промышленность не выпускает.
Типы колец
Классифицируют бетонные кольца согласно типу конструкционного исполнения стандартных размеров и по нормам ГОСТа.
По типу конструкционного исполнения стандартных размеров диаметр колец варьируется в интервале от 7 до 20 дм, а их высота – от 1 до 10 дм.
Согласно стандартизированным нормам бетонные кольца производят следующих типов:
- Вспомогательные (КО). Они производятся под заказ в случае необходимости кольца нестандартного размера или формы. Обе разновидности вспомогательных колёс, доборные и опорные, используются при установке сложных технологических объектов, дренажных систем, а также для обустройства поворотов инженерных коммуникаций и при сооружении горловины колодца.
- Сборные. Такие конструкции изготавливаются только в заводских условиях, поэтому они будут успешно и долго использоваться в любых условиях. Они имеют улучшенные технические характеристики, огнеупорность, а также повышенную морозостойкость и защиту от влияния коррозии.
- Стеновые (КС). Эти кольца не содержат дополнительных крепёжных элементов, поэтому они чаще всего используются в качестве горловин колодцев. Они легко монтируются: кольца поочерёдно укладывают друг на друга и проводят герметизацию швов при помощи бетонного раствора.
- С днищем (ПН). Такие конструкции оснащены герметичным дном, которое не пропускает воду. Их чаще всего используют для обустройства канализационных и септичных колодцев, а также камер отстойников. Дно способно обеспечить защиту от грунтовых вод остальной конструкции, а также предотвратить попадание из бетонной ёмкости вредных веществ в грунт.
- С замком. Бетонные кольца с замком являются довольно надёжной конструкцией, которая позволяет обеспечивать герметичность стыков и повышать устойчивость к воздействию факторов окружающей среды.
- С плитой перекрытия (ПП). Такие кольца лучше всего подойдут для монтажа колодцев с большой глубиной. Плита перекрытия придаст бетонной конструкции большую прочность и надёжность в использовании.
Плюсы и минусы ЖБ колец
Бетон удобен благодаря следующим характеристикам:
- Размеры – широкий выбор моделей.
- Марки бетона и присадки могут быть подобраны так, что выдержат высокую нагрузку, влажность и перемерзание.
- Изделия не нуждаются в специальной обработке и уходе.
- Длительный срок эксплуатации – до 100 лет.
- Простота монтажа.
- Возможно изготовление бетонных комплектующих непосредственно на участке своими силами.
- Низкая стоимость.
Минусами могут оказаться:
- Большой вес секции.
- Необходимость применения крана при монтаже.
- При неправильной установке – трудности с гидроизоляцией соединений.
- Проблемы с демонтажем, заменой секций.
Объем бетонного кольца 1 метр: нюансы постройки септиков
Однокамерный септик из железобетонных колец должен иметь дно и крышку. Такая выгребная яма считается малоэффективной, ее устанавливают чаще всего на даче.
Устанавливается стоковая яма на расстоянии не более 20 м от жилого дома. Чем дальше находится септик, тем больше труб придется прокладывать от канализации в доме до ЖБ септика. При этом минимальное расстояние до жилых построек – 5 м. При установке септика следует учитывать количество людей, которые будут пользоваться канализацией. В среднем человек использует примерно 200 л воды на канализацию за день.
При выборе колец из железобетона важно знать, сколько литров стоков сможет вместить в себя данная конструкция. Считается, что минимальный объем септика из колец – 6 кубов
Чтобы посчитать объем ЖБ-кольца нужно количество жильцов умножить на 200 л, полученную сумму умножить на 3 (промежуток времени, за который стоки перерабатываются в яме). Для получения объема кольца конечную сумму разделить на 1000. Исходя из таблиц в интернете выбрать подходящее по диаметру ЖБ-кольцо. В одном стандартном кольце 90 х 150 см помещается примерно 1,59 л воды или стоков.
Если нет возможности установить нижнее кольцо с дном, можно засыпать плотный слой щебени и залить раствором цемента. Верх септика накрывается кольцом с герметично закрывающимся чугунным канализационным люком.
Как рассчитать объем ЖБ колец
Для того чтобы определить объем колец канализационных колодцев, следует воспользоваться специальной таблицей соотношения размеров и показателей объема.
Тут вы можете видеть такие показатели как внутренний диаметр изделия, толщина его стенки, а также объем.
Соответственно, для того чтобы определить, какие все-таки нужны кольца ЖБИ для канализации, изначально нужно посчитать общий объем колодца.

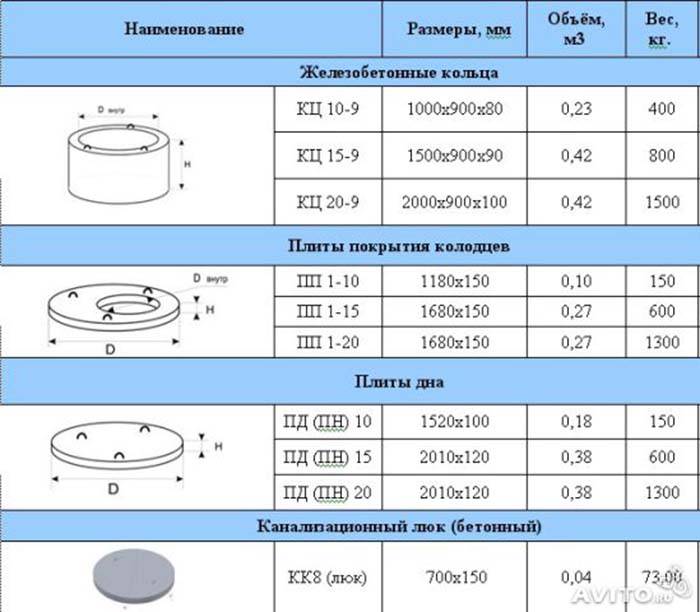

Таблица ЖБ колец
Расчеты будут вестись по очень простой формуле.
Тут потребуется перемножить три показателя:
- количество человек, постоянно проживающих в доме. Возьмем, к примеру, 5;
- дневная норма воды на одного человека в литрах. На сегодня этот показатель составляет 200 литров;
- количество дней, в течение которых стоки полностью перерабатываются. Это 3 суток.
ЖБ кольца на 3 кубометра вместе
Таким образом, произведя несложный расчет: 5*200*3, мы получим 3000 литров.
Переведя этот показатель в кубические метры, получим 3м3.
Именно такой объем должен иметь канализационный колодец для семьи из 5 человек.
Расчёт внутреннего объёма
Внутренний объем кольца считается по простой формуле. Здесь нужно перемножить R2 – радиус на высоту изделия и на 3,14 – постоянную величину.
Соответственно, чтобы получить радиус кольца, нам нужно выполнить расчет в обратном порядке.
Мы делим общий объем на 3,14 и на высоту колодца, которая в нашем случае составляет 2,3 метра при общей глубине 2,5 метра.
Так получается формула: R2=3/2,3/3,14. В результате радиус будет равен 0,65 м.
Так получается, что диаметр канализационного колодца должен быть равным 1,3 м. Такие изделия не выпускают, поэтому берем кольца диаметром 1,5 м.
Инструкция к калькулятору по расчету бетонных колец
Размеры укажите в миллиметрах:
H – высота бетонного кольца, выбирается исходя из его назначения (для обустройства канализационного септика, водопроводных и газопроводных сетей) и варьируется в широких пределах от 70 до 1000 мм и больше. Размерные характеристики регламентируются ГОСТ 8020-90 (ДСТУ Б В.2.6-106:2010).
D – диаметр кольца (внешний) следует выбирать, учитывая варианты применения, руководствуясь, ГОСТ 8020-90 (700-2000 мм). Для канализационных коллекторов предпочтительнее диаметр больше, в таком случае ниже находится уровень влаги и лучше дренаж сточных вод. Для колец водоносного колодца стоит выбирать небольшой диаметр, поскольку в этом случае потребуется меньший объём земляных работ. В то же время слишком малый размер затруднит обслуживание и чистку колодца.
A – толщина кольца варьируется в пределах 70-140 мм. С увеличением толщины стенок повышается расход бетона и масса изделия. Использование армирующей сетки позволяет уменьшить толщину до 60-80 мм, несколько снизить массу, количество используемого бетона для кольца и не ухудшить прочность. Снижение веса кольца дает возможность не использовать грузоподъемную технику для перемещения и монтажа.
Черно-белый чертеж:
Отметив пункт «Черно-белый чертеж» Вы получите приближенный к требованиям ГОСТ чертеж и сможете его распечатать, не расходуя зря цветную краску или тонер.
Нажмите «Рассчитать».
Результаты расчета:
Объем бетона – позволяет выяснить нужное количество раствора для отливки кольца заданных размеров и закупить компоненты для его приготовления: цемент (М-400), кварцевый песок и гранитный щебень (размер фракции – 1/4 толщины стенки изделия).
Внутренний диаметр определяет фактическую внутреннюю полость, позволяет оценить удобство проведения работ внутри кольца.
Расчет внутреннего объема бетонного кольца показывает вместительность кольца, такие данные пригодятся при вызове ассенизаторской машины необходимой емкости или приготовления реагентов для периодической обработки колодца, обеспечивающего водой.
Высота, ширина и площадь арматурной сетки – необходимые параметры для приобретения армирующего каркаса, регламентированного ГОСТ 23279-2012 или его самостоятельного изготовления. Зная высоту, подготавливают 10-12 стержней из стали 8-10 мм и равномерно располагают по окружности формы (между стенками опалубки) вертикально. Исходя из рассчитанного значения ширины, нарезают стальной проволоки диаметром 5-8 мм, и обвивают ею вертикальные стержни с шагом 160-200 мм. Арматуру фиксируют между собой сваркой или вязальной проволокой. Перед заливкой арматурную сетку обязательно необходимо очистить от ржавчины.
Основные характеристики бетонных колец
Для бетонных колец важными характеристиками, которые влияют на удобство использования и сроки их эксплуатации, являются:
- Материал, из которого изготавливается кольцо. Для производства этих конструкций используют различные марки бетона (желательно те которые выше 500 по нумерации), щебень, полимерпесчаные смеси, полимерные примеси и армирующую сетку из стального прута. Эти материалы отличаются высоким показателем прочности, а также обладают устойчивостью к агрессивным условиям внешней среды и воздействию влаги.
- Размер кольца. Стандартной высотой для большинства бетонных колец является 90 см. Диаметр варьируется от 70 до 200 см, а толщина стенок – от 8 до 12 см. Также для строительных работ могут использоваться конструкции нестандартных размеров, которые изготавливаются индивидуально.
Кольца для выгребной ямы: общая информация
Железобетонные кольца широко применяются для строительства канализационной системы – смотровых колодцев или выгребных ям. Использование колец считается самым простым и удобным способом обустройства системы канализации.
Кольца изготавливаются из арматуры и бетона, они весьма прочные и используются преимущественно для долговечных работ.
Можно выделить два вида колец – еврокольца с замком и обычные железобетонные кольца. Второй тип колец соединяется между собой цементным раствором и железными скобами.
Преимущества использования ЖБ-колец:
- Длительный срок эксплуатации изделия;
- Устойчивы к нагрузкам;
- Не пропускают влагу;
- Простота монтажа и эксплуатации;
- Невысокая стоимость;
- Можно использовать для оборудования системы канализации, небольших тоннелей, линий электропередач и теплосетей;
- Защищают от грунтовых вод.
К недостаткам можно отнести чисто технические аспекты – тяжелый вес ЖБ-колец предусматривает транспортировку в большом автомобиле, а их установка возможна лишь при использовании специальной техники.
Как узнать размер кольца в домашних условиях?
Прежде всего, определимся с терминологией: что такое размер кольца? Это – диаметр отверстия изделия, выраженный в миллиметрах. Обычно размеры отличаются на шаг в 0,5 мм.
Узнать размер кольца без примерки не так просто. Особенно учитывая, что палец может меняться в объеме, в зависимости от количества выпитой жидкости и даже от времени суток. Считается, что лучшее время для измерения размеров кольца – полдень, при нежаркой и не очень влажной погоде.
Способ первый: нить
Вам понадобится плотная и прочная хлопчатобумажная нитка (отличным вариантом будет нить для вязания салфеток крючком). Нить должна быть достаточно длинной – вам нужно будет обернуть ее вокруг пальца пять раз так чтобы итоговая ширина «обмотки» составляла не меньше 3 миллиметров.
Нить должна быть плотно прижата к пальцу, но не должна пережимать его. После того, как обмотаете палец в пять витков, пометьте маркером место пересечения концов нити. Размотав ее снова, обрежьте нить по метке. Полученную после обрезки нить нужно измерить сантиметром или рулеткой, после чего разделить длину на 15,7. Итоговое число и будет вашим размером кольца.
Важно знать: размер округляют до половины миллиметра. Если вы планируете купить узкое колечко (до 5 миллиметров), то округлять надо в меньшую сторону (например, 18,1 – до 18, а не до 18,5)
Если же кольцо планируется широкое (от 6 до 15 мм), то округлять нужно в большую сторону.
Это интересно:
- Самый маленький размер кольца – 15, а самый большой – 23.
- Женские кольца находятся в размерном диапазоне от 15 до 18.
- Самый распространенный размер дамского кольца – 16,5.
Способ второй: образец
Если у вас уже есть какое-нибудь кольцо, которое вы носите на том же пальце, можно положить его на лист бумаги, обвести по внутренней стороне карандашом, и при помощи линейки измерить диаметр полученного круга.
Способ третий: таблица
Ниткой или бумажной полоской обмотать палец один раз, отрезать лишние концы и измерить линейкой полученный отрезок. После чего – воспользоваться таблицей размеров колец, которую легко найти в Интернете.
В частности, охват пальца в 44 мм по этой таблице соответствует 14 размеру, 46,5 мм – 15-му размеру, 50 мм – 16-му, и так далее.
Изменение размера кольца
Ювелирное дело сегодня развито настолько хорошо, что при желании можно увеличить или уменьшить диаметр почти любого кольца. Сделать кольцо шире можно как путем растяжки, так и путем стачивания внутренней стороны ободка. Особенно удобно выполнять эту процедуру, если кольцо имеет выпуклый в обе стороны профиль – тогда внутренняя выпуклость просто сравнивается по прямой.
Важная рекомендация: если вы готовите сюрприз и хотите вручить кольцо неожиданно, а в размере все-таки не до конца уверены, не выбирайте вариант с камнями по всей окружности – такое кольцо будет очень сложно уменьшить в размере. При переделке камни могут просто выпасть. Также не покупайте кольцо с подвижными элементами – в процессе переделки по размеру эти детали могут сместиться, нарушив дизайн кольца.
Материалы: из чего сделать выгребную яму ↑
Самые распространенные материалы для изготовления стенок выгребных ям – бетонный раствор, готовые кольца, кирпич или блоки. Из заводских резервуаров – пластиковые ПВХ емкости, еврокубы. Заливка бетонного резервуара
Пластиковые емкости: герметичность и простота монтажа ↑
Легкие и простые в транспортировке полимерные резервуары – оптимальный выбор для герметичной канализационной ямы или септика в частном доме. Многослойные стенки – герметичны, а прочность – не уступает бетонным кольцам. Материал не нужно герметизировать и дополнительно утеплять: воздушная подушка между стенками емкости выполняет функцию термозащиты. Выпускают баки различных форм, что позволяет без труда подобрать оптимальный вариант для домашней выгребной ямы. Монтаж полимерного бакаМалый вес позволяет установить емкость любого размера без помощи специалистов. Монтаж выполняют на подготовленное основание: песчаную подушку или бетонную плиту, установленную на дне. Для дополнительной фиксации пластиковые баки якорят – привязывают к основанию строительными или брезентовыми ремнями. Перед засыпкой котлована обязательно набирают до половины объема воды, чтобы не произошло сдавливания стенок.
Расчет количества и размеров колец для приемного колодца ↑
По заранее просчитанному объему выбирают размер колец для выгребной ямы. Заводские изделия выпускают в диаметрах до 200 см. Соответственно, при выборе герметичной конструкции подбирают максимальный диаметр, чтобы не превысить допустимую глубину. Емкость из заводских колецЧтобы упростить процесс обустройства канализации, выбирайте сборные изделия:
Герметичные кольца с дном для укладки без основания – в котлован.
Стеновые изделия с замками позволяют нарастить необходимую высоту без дополнительной герметизации.
Горловины с крышками и встроенными лестницами – для организации доступа к внутренней части.
Альтернатива: кирпич и бетонный раствор ↑
Если устройство приемника происходит одновременно с другими строительными работами на участке, то вместо готовых емкостей используют стандартные материалы – раствор и кирпич. Бетонный раствор – материал, который может быть применен для заливки ямы любого типа. Кирпич – пористый материал, который желательно использовать только для фильтрационных емкостей без дна. Кирпичная двухкамерная яма с дномРасчет количества кирпича для обустройства выгребной ямы осуществляют по аналогии с расчетом для строительства стен. После выбора типа кладки просчитывают периметр сооружения и квадратуру каждой стенки. Умножают на количество кирпича в кладке на квадратный метр.
Основные характеристики бетонных колец
Для бетонных колец важными характеристиками, которые влияют на удобство использования и сроки их эксплуатации, являются:
- Материал, из которого изготавливается кольцо. Для производства этих конструкций используют различные марки бетона (желательно те которые выше 500 по нумерации), щебень, полимерпесчаные смеси, полимерные примеси и армирующую сетку из стального прута. Эти материалы отличаются высоким показателем прочности, а также обладают устойчивостью к агрессивным условиям внешней среды и воздействию влаги.
- Размер кольца. Стандартной высотой для большинства бетонных колец является 90 см. Диаметр варьируется от 70 до 200 см, а толщина стенок – от 8 до 12 см. Также для строительных работ могут использоваться конструкции нестандартных размеров, которые изготавливаются индивидуально.
Размеры канализационных колодцев
Согласно действующему законодательству и существующим нормам резервуары могут иметь следующие размеры:
- 150 мм, если размер патрубка 70 мм;
- 1000 мм, если размер – 600 мм;
- 1500 мм при дм трубопровода в 1,5 м;
- Больше 3000 мм при дм и глубине больше 3 м.
В таблице ниже указаны основные размеры смотровых устройств.
| Название | Внутреннийдиаметр,мм | Высота,мм | Толщинастенки,мм | Диаметрпатрубков,мм |
|---|---|---|---|---|
| Канализационный колодец 600 К | 600 | 1000 | 20 | 110-160 |
| Канализационный колодец 800 К | 800 | 1750 | 25 | 110-250 |
| Канализационный колодец 900 К | 900 | 1750 | 25 | 110-250 |
| Канализационный колодец 1100 К | 1100 | 2250 | 25 | 110-400 |
| Канализационный колодец 1200 К | 1200 | 2250 | 25 | 110-500 |
| Канализационный колодец 1400 К | 1400 | 2250 | 32 | 110-500 |
| Канализационный колодец 1600 К | 1600 | 2250 | 32 | 110-600 |
| Канализационный колодец 2000 К | 2000 | 3250 | 41 | 110-1200 |
| Канализационный колодец 2200 К | 2200 | 3250 | 62 | 110-1200 |
Размеры накопительных конструкций:
| Внутренний диаметр, D | 600/700/800/900/1000/1200/1400 мм |
| Высота горловины, d | 500 – 800 мм |
| Высота колодца, Н | 1000 – 6000 мм |
| Диаметр патрубков, dп | 110/160/200/250/315/400/500 мм |
| Толщина стенки колодца, Т | 25/31/44/62 мм |
| Высота от дна колодца до патрубков, h | 300 мм |
| Длина патрубка, l | 300 мм |
Устройство,принцип работы,монтаж септика Росток можно найти на этой странице
Устройство,принцип работы,монтаж септика Тритон мини можно найти на здесь
Устройство,принцип работы,монтаж септика Тополь можно найти на этой странице
Бетонные фильтрационные конструкции должны иметь следующие параметры:
- Внутренний диаметр 1000, 1250, 1500 и 2000 мм;
- Высота 2410 мм – 2870 мм.
Если вы хотите, чтобы фильтрующий резервуар был прямоугольной формы, тогда его размер должен быть 2,8х2 м, а если круглой формы, тогда 1,5-2 м. Глубина залегания должна быть 2,5 м.
Как происходит монтаж бетонных колец
Для того чтобы выполнить работу, вам не потребуется нанимать специалистов. Сделать все можно своими руками.
Установка канализационных колец будет осуществляться такими этапами:
вырыть котлован соответствующего объема. Его высота и диаметр должны быть больше на 50 см, чем соответствующие показатели самого колодца;
- утрамбовать грунт на дне котлована;
- залить дно бетонным раствором, дождаться его высыхания. Вместо заливки можно обустроить песчаную подушку высотой 10 см и уложить на нее бетонную плиту;
опустить в котлован первое бетонное кольцо, обработать его стык с дном цементным или другим изолирующим раствором;
- проделать в кольце отверстие для сливной трубы, подвести ее к колодцу;
установить второе кольцо, обработать все стыки герметизирующим раствором;
- если планируется выполнение гидроизоляции внутреннего пространства, выполнить эту процедуру;
- установить бетонное перекрытие на верху последнего бетонного кольца;
выполнить монтаж ревизионного люка.
На уровне приблизительно в 50 см от поверхности земли в бетонном кольце нужно проделать отверстие, куда будет подсоединяться труба.
Через нее стоки будут поступать в следующий колодец.
Срок службы септика из ЖБ колец 20-30 лет
Если говорить о сроке службы, то канализация из железобетонных колец сможет исправно проработать около 20-30 лет, если ее монтаж выполнен правильно.
