Инструкции по монтажу труб из меди
Обычно система кондиционирования, продаваемая в магазине, включает в себя всё то, что необходимо для функционирования системы. В том случае, если прокладка труб требует определенных условий, дополнять изделия приходится самостоятельно.
В этом процессе крайне важно правильно выбрать материал. Зачастую нужно прибегать к использованию теплоизоляции
При прорезке труб важно сделать ровный срез с использованием трубного резака. Это обеспечит оптимальный контакт
Специалисты выделяют два метода соединения конструкции: пайка труб и прессование. Наиболее эффективной технологией является первая, в ней части соединяются при помощи раструбов и фитингов
Обратите внимание на то, что при выполнении пайки нельзя допускать попадания припоя на внутреннюю поверхность трубы. Прессование предполагает использование фитингов, в том числе самофиксирующихся и компрессионных
Подробнее остановимся на деталях для стыкования. Обжимные фитинги изготавливаются из латуни, герметичность достигается за счет использования обжимного кольца, расположенного во внутренней части фитинга. Затяжка производится гайкой, для чего используется ручное усилие или ключ. Обжимной фитинг используют там, где будет обеспечиваться доступ для проверки герметичности.
Труба из меди для систем кондиционирования соединяется при помощи фитингов по следующей инструкции:
- Изначально фитинг разбирается.
- На изделие надевают кольцо или гайку.
- Конец трубы вставляется в фитинг.
- Гайка затягивается вручную без проскоков.
- В конце гайка затягивается ключом приблизительно на один оборот, учитывая диаметр. Большие усилия применять не стоит, чтобы не повредить материал.
Затем может производиться изоляция системы труб. Нередко у хозяев кондиционеров возникает вопрос, как соединять медные трубы с изделиями из других материалов. Сталь, пластик и латунь соединяется с медью без особых проблем. При соединении этого материала с оцинкованной сталью нужно обязательно использовать латунные фитинги. Их устанавливают так, чтобы среда передвигалась от цинка к меди.
В связи с тем, что при монтаже системы кондиционирования нужно учитывать большое количество нюансов и делать своевременные поправки на изменившиеся условия, монтаж конструкции лучший доверить профессионалам. Это даст гарантию того, что оборудование будет работать долго и эффективно.
Пайка элементов для соединения
Для того чтобы соединить между собой два трубных элемента используется пайка медно-фосфорным припоем
Очень важно, чтобы поверхность была абсолютно чистой, отсутствовали грязь, масло, краска и прочие загрязнения
Главное требование к паяному соединению для хладагентов – герметичность.
Процесс пайки происходит поэтапно:
Одну трубу вставляют в другую, углубляясь не мене чем на половину диаметра меньшей.
Соединение равномерно нагревают горелкой
Очень важно правильно рассчитать температуру обогрева, чтобы металл не начал плавиться и вступать в химические реакции с припоем.
Температура разогрева считается достаточной, если пруток твердого припоя плавится при контакте с трубками.. Горелка для пайки медных труб
Горелка для пайки медных труб
Пруток припоя рекомендуется также предварительно разогревать пламенем горелки.
Снаружи наносят небольшое количество флюса.
Затем на разогретое соединение наносят припой и проверяют его равномерность при помощи горелки.
Цикл нагрева должен быть непродолжительным.
Остатки флюса тщательно удаляют после пайки.
При пайке необходимо предусмотреть должную вентиляцию.
Изолирующие материалы и изоляция для кондиционеров
Вне зависимости от модели кондиционера, узкие и широкие трубопроводы в обязательном порядке должны быть изолированы, причем раздельно друг от друга. Если трубная изоляция для кондиционеров отсутствует, то это может стать причиной потери теплоты
Поэтому важно не только провести изолирование, но и понять, какие материалы будут более эффективными для этого
Зачем изолировать кондиционерные трубы
Трубопроводы в кондиционерах, нацеленных только на охлаждение, в процессе работы сами же и охлаждаются. Но если не будет проведена изоляция труб от Стройдар, то в результате на них образуется конденсат, что в конечном итоге приводит к потере тепла. А кондиционеры, которые работают и на охлаждение и на обогрев, обладают трубами, которые при работе нагреваются, а при отсутствии изолирования, они начинают отдавать тепло окружающему воздуху.
Однако важно также определить, какой именно вид трубной изоляции для кондиционеров необходим, ведь они бывают:
- теплоизоляционными;
- влагозащитными;
- звукоизоляционными.
Разумеется, все они обладают своими преимуществами, но для кондиционеров подойдет лишь влагозащитная изоляция, так как именно она предотвращает попадание водяного пара в низкотемпературную зону, где он, собственно, и конденсируется.
Помимо всего этого, трубная изоляция для кондиционеров значительно сокращает расходы на электроэнергию ввиду того, что потеря тепла сводится к минимуму.
«Стройдар» выполняет свои гарантии, предоставляя качественные материалы
Обратившись в компанию «Стройдар», Вы сможете стать обладателем качественных или даже можно сказать самых лучших материалов, ведь мы:
- всегда проверяем материал на прочность, качество и соответствие своим характеристикам.
- устанавливаем низкие цены на нашу изоляцию, чтобы стройматериалы были доступны для всех;
- создаем удобные условия сотрудничества для всех клиентов.
Кондиционерные трубы нуждаются в изоляции? В таком случае позвоните по телефону: (495)988-5078, и поставленная задача будет выполнена.
Производители так никогда не делают
Первое что мне начали писать – что производители автомобилей так не делают! То есть они никогда не изолируют трубки кондиционера. А ты типа самый умный
НО это крайне не верно. Именно на автомобилях, которые экспортируются в другие страны (зачастую это южные государства, типа — Катара, ОАЭ, Турции и т.д.)

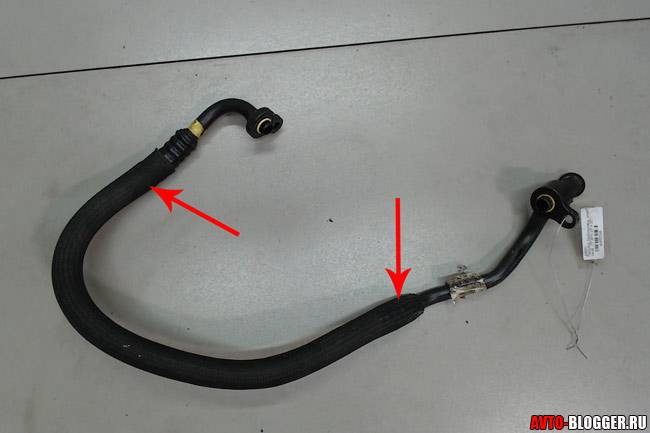

Трубки кондиционера изолируются, причем сразу обе и холодная, и горячая. Материалы для изоляции там более качественные, которые идут с завода
Трубка низкого давления (холодная магистраль) — будет отдавать больше холода в салон.
Высокого давления (горячая магистраль) – будет не так сильно нагреваться от подкапотного пространства. Да она сама горячая, газ в ней примерно + 65 градусов, но в подкапотном пространстве в жарких странах может быть все + 80, + 100, то есть она сильнее будет нагреваться, что потом отрицательно сказывается на конденсации фреона.
Поэтому и холодную, и горячую магистраль очень часто изолируют. Лично я это подсмотрел на экспортном Лексусе (который продается не в России). Также без особого труда можно найти, изолированные варианты на ТОЙОТУ, НИССАН, МИЦУБИШИ, ШЕВРОЛЕ, ОПЕЛЬ и т.д.
Медные трубы для кондиционера
медная труба в бухте
Для фреоновых магистралей кондиционера используют медные трубы, которые соответствуют ГОСТ стандартам по размеру диаметра, если выпуск производится отечественной компанией, и DINy или ISO стандартам, если это импортный материал.
Требования ГОСТ
Как правило, в таких нормативных документах указываются основные параметры и размеры, которым должен соответствовать товар, а именно:
- толщина стенок труб;
- диаметр труб и фитингов;
- вес изделия;
- содержание меди в процентном выражении;
- способ производства.
В России по стандартам ГОСТ медные трубы для кондиционеров и холодильников должны соответствовать следующим параметрам:
- изделия из отожженной меди имеют диаметр не более 7/8, а толщина стенок не превышает 0,65 мм;
- изделия из неотожженной меди имеют диаметр более 7/8, а толщина стенок не превышает 0, 85 мм.
Поставляются медные трубы в бухтах с заглушенными концами или готовыми отрезками до 4 метров в длину. Бухты тоже могут иметь разные размеры – от пары до нескольких десятков метров.
Любая компания, оказывающая услуги по монтажу климатической техники, обязана предоставить сертификат качества как на медную трубу для кондиционеров, так и на другие материалы, применяемые при установке охлаждающих устройств.
В этой таблице приведены некоторые параметры, которым по ГОСТ медных труб для кондиционеров должны соответствовать готовые изделия.
| Номинальный диаметр в дюймах | Толщина (мм) | Вес трубы (кг/м) |
| 1/2 | 1,0 | 0,42 |
| 3/4 | 1,15 | 0,68 |
| 1 | 1,25 | 0,97 |
| 1-1/2 | 1,5 | 1,7 |
| 2 | 1,75 | 2,6 |
| 2-1/2 | 2,0 | 3,7 |
| 3 | 2,25 | 5,0 |
У трубных изделий из меди, произведенных по зарубежным стандартам, эти параметры могут немного отличаться.
Преимущества
фитинги
Почему именно этот металл используют для изготовления связующей фреоновой магистрали? Дело в том, что медь – это конструкционный материал, проявляющий идеальные свойства для монтажа кондиционерных коммуникаций. Она:
- имеет высокую степень устойчивости к коррозии, что исключает изменение сечения;
- обладает высокой прочностью относительно воздействия химически активных веществ (хладагента и масел);
- устойчива к колебаниям температуры в пределах от -150°C до +150°C;
- невосприимчива к воздействию ультрафиолета и теплового излучения.
Изделия из отожженной меди легко гнутся, с ними развальцовка кондиционерных труб не доставляет никаких проблем. С необработанной медью сложно произвести подобные действия, поэтому для стыковки элементов труб между собой применяют фитинги – муфты и уголки.
Монтаж
Для начала проверяют размер трубы и отрезают нужную длину с учетом небольшого запаса. Перед резкой обязательно выпрямляют изделие и устанавливают его в ролики резака так, чтобы нож находился перпендикулярно относительно него.
Отрезают изделие труборезом. Распиливать его нельзя, так как останутся неровности и шероховатости.
Установка фреоновой магистрали требует аккуратности и наличия комплекта монтажных инструментов.
Направив трубу концом вниз, риммером зачищают ее от заусенцев. Если оставить какие-либо неровности, может произойти утечка газа, и кондиционер перестанет работать.
после развальцовки
Дальше переходят к развальцовке кондиционерных труб, загнув их трубогибом. Радиус сгиба должен быть не меньше двух диаметров. Нельзя сгибать и разгибать изделия больше 3 раз. При трассировке избегают резких поворотов, чтобы не деформировать края и не уменьшить «рабочее» сечение.
После того, как развальцовка труб у кондиционера закончена, переходят к пайке элементов трубопровода между собой. Для холодильного оборудования используют серебряный и медно-фосфорный припой. Потом переходят к подсоединению трубопроводов к сервисным кранам внешнего и внутреннего блоков. Здесь применяют либо переходники, либо сварку.
Изоляция медных труб

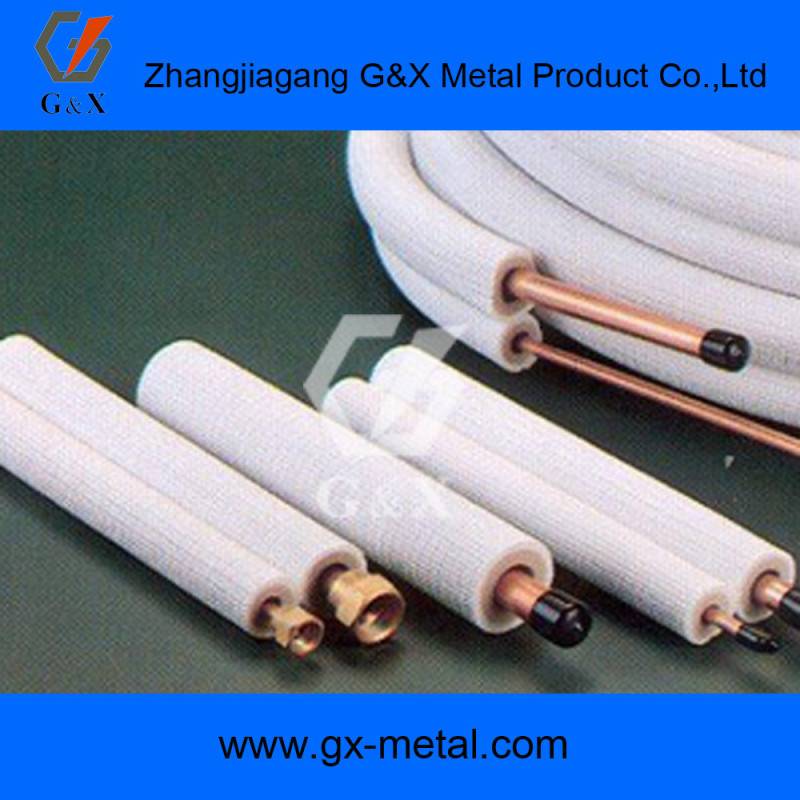

изоляция
Не стоит забывать об изоляции для медных труб кондиционеров, которая служит им утеплителем и не дает образовываться конденсату. Ее обычно делают из вспененного полимерного каучука, обладающего очень низкой удельной плотностью. Трубопровод с хладагентом теплоизолируют по всей длине, просто надев изоляцию сверху. Швы склеивают силиконовым герметиком или заматывают изолентой.
На фитинги и другие сложные участки изоляция для медных труб кондиционеров не надевается. Желательно максимально сократить число швов в механической и тепловой защите, чтобы не произошло падение производительности устройства.
У медных труб кондиционеров качественная изоляция способна выдержать температурный диапазон от -30°C до +80°C. Она легко режется, без усилий натягивается на трубопровод и имеет высокую прочность.

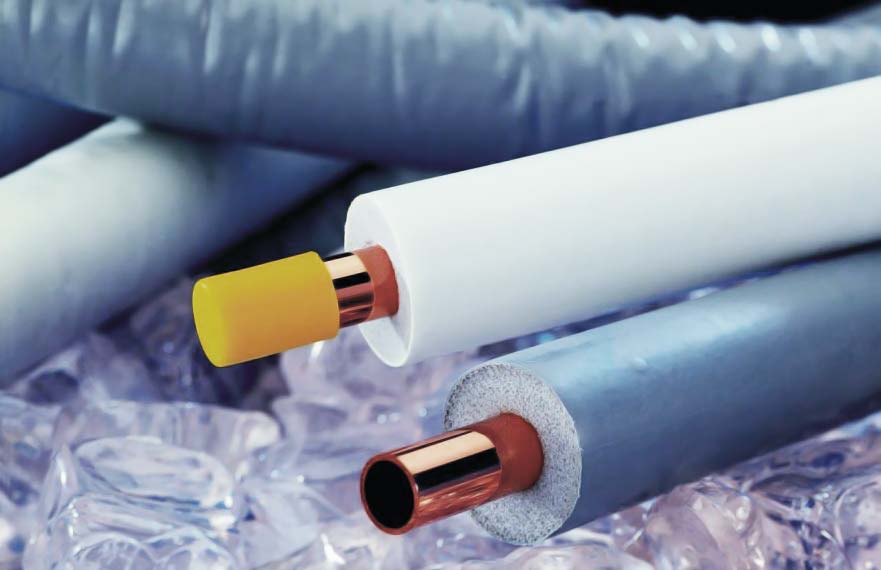

Теплоизоляция для медных труб кондиционера
Трубопроводы в бытовых сплит-системах и промышленных чиллерах необходимо защищать от образования конденсата и тепловых потерь. Отсутствие надежной изоляции снижает производительность и энергоэффективность климатической установки. Постоянная влага на медных фреоновых магистралях приводит к их окислению, преждевременному разрушению из-за развития коррозии. На стене у внешних и внутренних блоков появляются мокрые потеки и образуется плесень, вредная для здоровья работающих или живущих в помещении людей.
Выпадение конденсата на поверхности трассы — результат большого разрыва в значениях температур хладагента в трубопроводе и в помещении или на улице. При этом, чем выше относительная влажность, тем меньше эта разница.
Основная задача теплоизоляции для труб кондиционера — предотвращение конденсации влаги из окружающего воздуха. При правильном выборе утеплителя, его толщины с учетом условий эксплуатации, герметичном монтаже температура на поверхности изоляции выше точки росы.
Как утеплить трассу кондиционера?
Теплоизоляция позволяет снизить потери мощности оборудования. Некоторая его часть может уходить через теплоотдачу трубопровода. Теплоизоляция позволяет предотвратить возникновение конденсата. Показатель толщины утеплителя зависит от диаметра труб кондиционирования.
Процедура изолирования занимает достаточно много времени. Поскольку нужно не только обмотать трубопровод утепляющим материалом, но и разместить его в проделанном в стене отверстии.
Выполнение работы включает в себе такие этапы:
- Расчет места размещения системы. Нужно корректно расположить медные трубки и блоки кондиционера. Далее проводится разметка на стене, облегчающая выполнение задачи. Затем выполняют штробление стен.
- После создания штроб переходят к подготовке трассы. Трубная бухта разматывается до определенной длины. На трубки надевается утеплитель. Его нужно заранее приобрести в необходимом объеме. Для более эффективного решения задачи нужно обмотать трассу кондиционера специальной обмоточной лентой из тефлона.
- Чтобы обустроить трубопровод большой длины применяют пайку медной конструкции. Рекомендовано не допускать надломов трубопровода. Это может привести к его повреждению. В результате из системы произойдет утечка хладоносителя. Нужно предельно внимательно устанавливать систему.
- Готовую трассу укладывают в подготовленные для нее каналы. Крепят трубы посредством дюбельных гвоздей и применения монтажной ленты. Монтаж системы нужно делать заподлицо.
- После укладки трубопровода штробы замазывают, придавая стенам красивый внешний вид. После завершения этого этапа выполняют монтаж блоков кондиционера, осуществляют его наладку и проводят тестовый запуск оборудования.
После окончания работ нужно выполнить опрессовку трубопровода. Для этого используют азот, который готовят заблаговременно. Этот этап позволяет избежать случайного пробоя конструкции в стенке. Его реализация дает возможность избежать возможных демонтажных работ для устранения неполадок. Рекомендуется оборудовать систему манометром. По его показателям есть возможность определять наличие и число существующих утечек или их отсутствие.

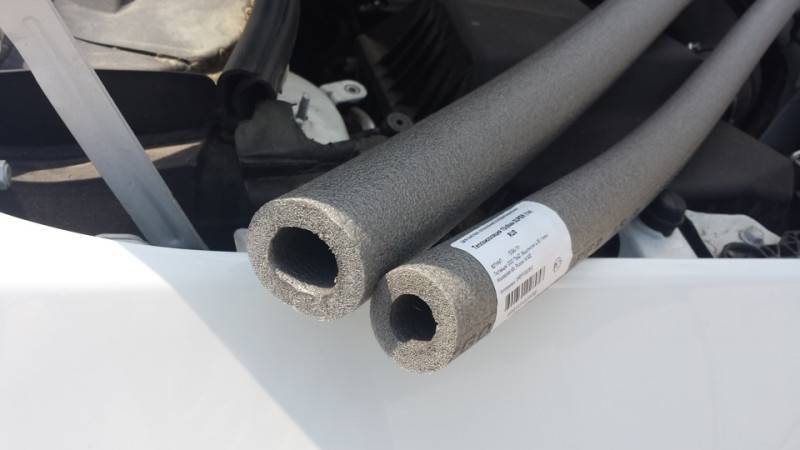

Процедура утепления кондиционера
Работу по изоляции трубопроводов можно выполнять как самостоятельно, так и в автосервисе. Необходимо определить зоны обработки, подготовить инструмент и материалы. Для выполнения работы нужны мерная рулетка, нож и прочный виниловый или фольгированный скотч.
Скотч фольгированный
Последовательность шагов, как правильно делать теплоизоляцию трубок кондиционера автомобиля:
- Обеспечить доступ к внешней части системы охлаждения.
- Сделать замер трубок и шлангов, которые нужно утеплить.
- Подобрать и раскроить материал необходимого размера и формы.
- Выполнить укладку теплоизоляции с герметизацией скотчем стыков и швов.
Желательно не утеплять тонкие трубки кондиционера в машине, если нет изморози на поверхности. Дополнительная изоляция может создавать препятствие охлаждению фреона. В жаркую погоду это должно привести к повышению давления в системе выше критического.
Обратную газовую трубу утепляют только в случае обмерзания. Иначе возможна преждевременная конденсация фреона и гидроудар с выходом из строя системы охлаждения.
Изоляция для медных труб кондиционирования | Утеплители и теплоизоляция трассы кондиционера, обмоточная лента или чем изолировать трубки
Для обустройства системы кондиционирования нужно использовать медные трубопроводы. Они лучше всего подходят для транспортировки фреона. Прокладываются два трубопровода. По одному поступает фреон в газообразном состоянии, а по другому в жидком.
Медь считается наиболее пластичным металлом. Она стойкая к коррозийным процессам. Этот металл идеально подходит для циркуляции фреона. Спайку и развальцовку медных труб выполнить достаточно просто.
Поэтому монтаж такого трубопровода не является технически сложной задачей. После завершения прокладки нужна качественная теплоизоляция трассы кондиционера. В этой статье вы узнаете, как пошагово выполнить эту задачу.
Как утеплить трассу кондиционера?
Теплоизоляция позволяет снизить потери мощности оборудования. Некоторая его часть может уходить через теплоотдачу трубопровода. Теплоизоляция позволяет предотвратить возникновение конденсата. Показатель толщины утеплителя зависит от диаметра труб кондиционирования.
Процедура изолирования занимает достаточно много времени. Поскольку нужно не только обмотать трубопровод утепляющим материалом, но и разместить его в проделанном в стене отверстии.
Выполнение работы включает в себе такие этапы:
- Расчет места размещения системы. Нужно корректно расположить медные трубки и блоки кондиционера. Далее проводится разметка на стене, облегчающая выполнение задачи. Затем выполняют штробление стен.
- После создания штроб переходят к подготовке трассы. Трубная бухта разматывается до определенной длины. На трубки надевается утеплитель. Его нужно заранее приобрести в необходимом объеме. Для более эффективного решения задачи нужно обмотать трассу кондиционера специальной обмоточной лентой из тефлона.
- Чтобы обустроить трубопровод большой длины применяют пайку медной конструкции. Рекомендовано не допускать надломов трубопровода. Это может привести к его повреждению. В результате из системы произойдет утечка хладоносителя. Нужно предельно внимательно устанавливать систему.
- Готовую трассу укладывают в подготовленные для нее каналы. Крепят трубы посредством дюбельных гвоздей и применения монтажной ленты. Монтаж системы нужно делать заподлицо.
- После укладки трубопровода штробы замазывают, придавая стенам красивый внешний вид. После завершения этого этапа выполняют монтаж блоков кондиционера, осуществляют его наладку и проводят тестовый запуск оборудования.
После окончания работ нужно выполнить опрессовку трубопровода. Для этого используют азот, который готовят заблаговременно. Этот этап позволяет избежать случайного пробоя конструкции в стенке. Его реализация дает возможность избежать возможных демонтажных работ для устранения неполадок. Рекомендуется оборудовать систему манометром. По его показателям есть возможность определять наличие и число существующих утечек или их отсутствие.
В качестве альтернативы обмоточной ленте можно использовать гофро-трубу подходящего диаметра. Она прекрасно подходит при укладке трубок в штробах. Если речь идет о монтаже трубопровода в декоративном коробе, использовать гофро-трубу нет смысла. Будет удобнее использовать обмоточную ленту.
Чем изолировать трассу?
Для решения задачи можно использовать материалы разных производителей. Наиболее актуальной является следующая теплоизоляция:
- L’Isolante K-FLEX;
- Energoflex;
- Thermaflex.
Утеплитель K-FLEX представляет собой гибкий эластичный материал. Он производится из особого сырья — вспененного каучука с закрытыми порами. Теплофизические и эксплуатационные характеристики этой теплоизоляции отличаются высоким качеством. Низкий показатель теплопроводности и паропроницаемости делает применение этого материала очень удобным. Утеплитель долговечный. Обладает высоким уровнем санитарной, пожарной и коррозийной безопасности.
Продукция считается одной из самых лучших на рынке. Ее производитель имеет безупречную репутацию среди потребителей. Теплоизоляция K-FLEX является одной из самых надежных и эффективных. Она идеально подходит для изолирования трубок кондиционера.
Изоляция фирмы Energoflex также может быть использована для решения рассматриваемой задачи. Ассортимент продукции этого бренда очень широкий. Компания производит теплоизоляцию из вспененных полимеров, специально для систем кондиционирования. Материал характеризуется закрытоячеистой поверхностью. Он обеспечивает достойный уровень влагозащищенности и паропроницаемости.
Смотреть видео:
Таблица диаметров
Малое сечение позволяет не делать больших отверстий в стене здания при протяжке. В зависимости от мощности агрегата, диаметр варьируется. Перечень производимых диаметров приведён ниже:
| Диаметры в миллиметрах | В дюймовом выражении |
| 6.35 | 1/4 |
| 9.52 | 3/8 |
| 12.70 | 1/2 |
| 15.88 | 5/8 |
| 19.05 | 3/4 |
Чем выше заявленная производителем мощность кондиционера, тем большее количество хладагента должны пропускать через себя трубки. Да и расстояние между внешними и внутренними блоками бывает различное. Поэтому отличаются и размеры медной трубы для кондиционеров. Имеется в виду их длина. Обычно медные трубки поставляются в бухтах метражом 15; 25 и 50 метров.
Но некоторые производители ещё на заводе режут их на прутки длиной 2 метра, устанавливая на их концах пластиковые заглушки, во избежание попадания внутрь мусора и влаги. Если человек, купивший кондиционер, хочет сам установить его, целая бухта трубы ему не понадобится. Бухты используют специалисты, которые массово занимаются установкой кондиционеров.

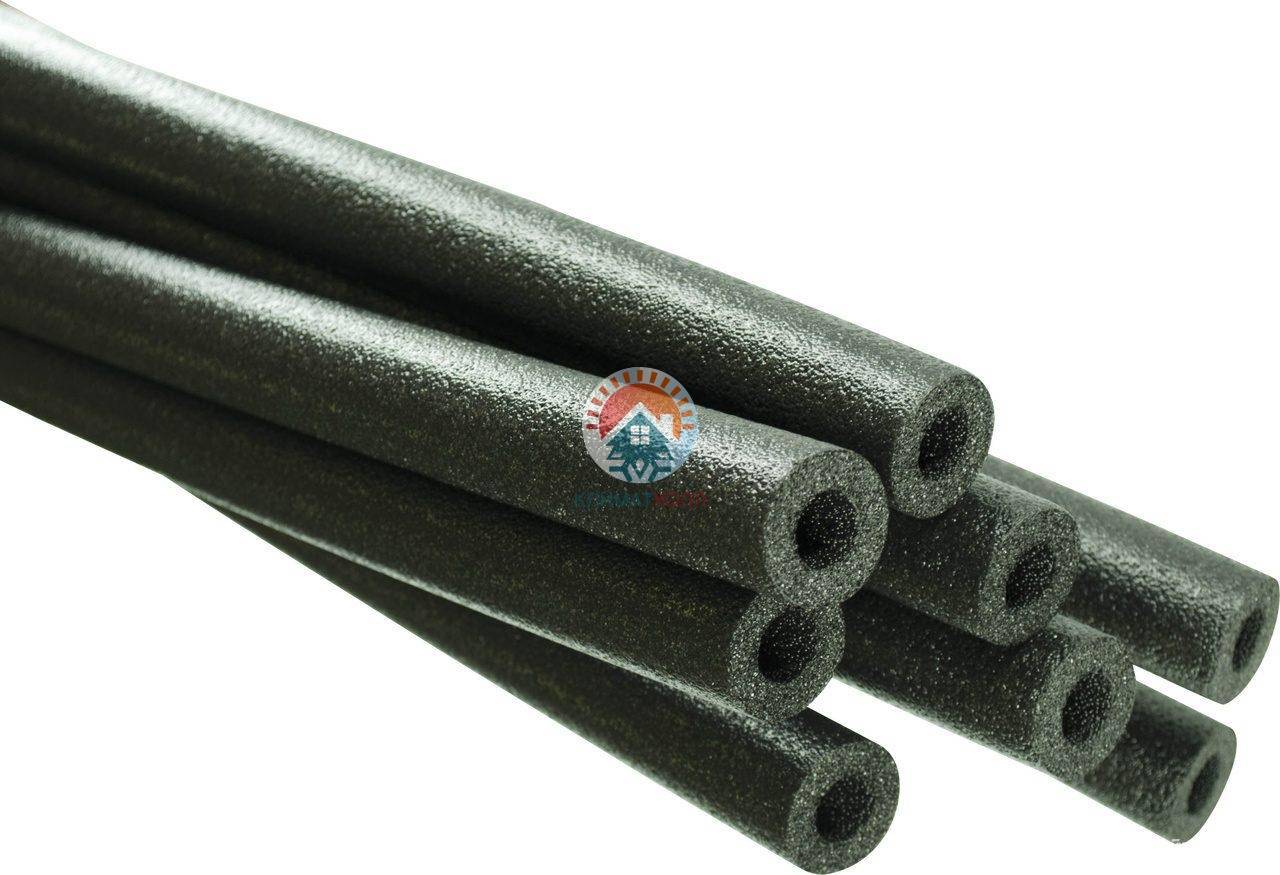

Как и в любых наружных инженерных системах, требуется теплоизоляция. Это нужно, чтобы избежать скопления конденсата, перегрева или замерзания транспортируемой жидкости или газа. Обычно для этих целей используется специальная защита из вспененного, непористого каучука или полиэтилена. Производят его в виде двухметровых трубок чёрного цвета.
Их теплопроводность составляет l (0°С) = 0,036 Вт/мК. Изоляция для медных труб кондиционирования способна защитить их при разбросе температур от -150°С до +150°С. К тому же, очень тонкие стенки медного трубопровода, могут терять температуру, что резко увеличивает расход электроэнергии и хладагента при эксплуатации сплит-системы. Обычно термоизоляция продаётся в комплекте. Если нет – необходимо закупить её отдельно и обязательно установить.
При монтаже обычно не пользуются инструментами для резки металла. Это предупреждает попадание стружки, образующейся при распиле, в систему охлаждения. Стружка вполне может забить отверстие трубки и вывести из строя кондиционер. Именно поэтому применяются два основных метода крепления: соединение при помощи фитингов и пайка медных труб кондиционера между собой. У припоя низкая температура плавления, дающая возможность обходиться при стыковке трубок обычной газовой горелкой.
Медь отнюдь не является дешёвым металлом, её применяют только там, где такие расходы оправданы. Это не только установка систем охлаждения и кондиционирования. Этот металл, относящийся к категории цветных, практически не окисляется. Он не боится соприкосновения с другими металлами, и поэтому широко применяется как в химической и пищевой промышленности, так и в машиностроении.
При обозначении изделий, например, труба медная диаметр 8 мм, имеется в виду один из основных параметров труб – внешний диаметр. От этого показателя зависит множество свойств будущего трубопровода (рабочее давление, длина и т.д.). Необходимо уметь оперировать такими величинами, как дюймы и миллиметры, так как согласно ГОСТ, они являются основными измерителями этого параметра. Цифровой эквивалент значений таких параметров, как длина и диаметр, часто используется в формулах при различных расчетах.
На сегодняшний день, можно выделить следующие диаметры медных труб, которые, так или иначе, фигурируют в таблицах:
- Внешний;
- Внутренний;
- Номинальный.
Сама необходимость в сравнительных таблицах с диаметрами возникла из-за различных стандартов России и Европы(Все изделия связанные с медными трубами: http://rdmetall.ru/cvetmet/mednyj-prokat/mednye-truby/). Поскольку, большинство производителей труб являются иностранными, в характеристиках используются дюймы, тогда как на нашей территории оперируют значениями мм, см.
| Ø, дюйм | Наружный диаметр + толщина стенки, мм |
| 1/4 | 6.35+0.76 |
| 3/8 | 9.52+0.81 |
| 1/2 | 12.7+0.81 |
| 5/8 | 15.9+0.90 |
| 3/4 | 19.05+0.89 |
| 7/8 | 22.23+1.14 |
| 1 | 25.4+1.14 |
| 1 1/8 | 28.58+1.27 |
| 1 3/8 | 34.93+1.40 |
| 1 5/8 | 41.27+1.53 |
| 2 1/8 | 53.98+1.78 |
| 2 5/8 | 66.68+2.03 |
| 3 1/8 | 79.39+2.30 |
| 3 5/8 | 92.08+2.54 |
| 4 1/8 | 104.74+2.80 |
Материалы изоляции
Утепляют медные трубки кондиционера следующими материалами:
- L’Isolante K-FLEX. Материал является эластичным и гибким. Его изготавливают из вспененного каучука, имеющего закрытые поры. Эксплуатационные характеристики позволяют отнести его к высококачественным изделиям. Низкая паропроницаемость и теплопроводность обеспечивают удобство применения материала. Он отличается высокой коррозийной и пожарной безопасностью.
- Energoflex. Часто используют для утепления трассы кондиционеров. Ассортимент продукции этого бренда довольно широк. Представленный материал имеет закрытоячеистую поверхность.
- Thermaflex. Имеет много схожего с продукцией L’Isolante K-FLEX.
Для наружной изоляции важно выбирать материал, который не боится ультрафиолета, а также способен сохранять свои свойства при минусовых и высоких температурах. Такие свойства позволяют защитить медны трубки от воздействия внешних факторов
