Нулевой защитный проводник: обозначение на схемах и правила монтажа

Составление проекта по замене электропроводки

До начала всех работ нужно разработать проект восстановления проводки. Он обычно наносится на план квартиры.

На этом проекте отмечается нахождение электрических узлов, а также производится подсчет необходимой длины кабеля. Выбор типа провода проводят исходя из общей нагрузки на электросеть

Для этого принимают во внимание то, что при включении бытовых приборов с двигателями возможно усиление нагрузки на сеть на непродолжительное время. Поэтому автоматы стоит подбирать с учетом скачков напряжения

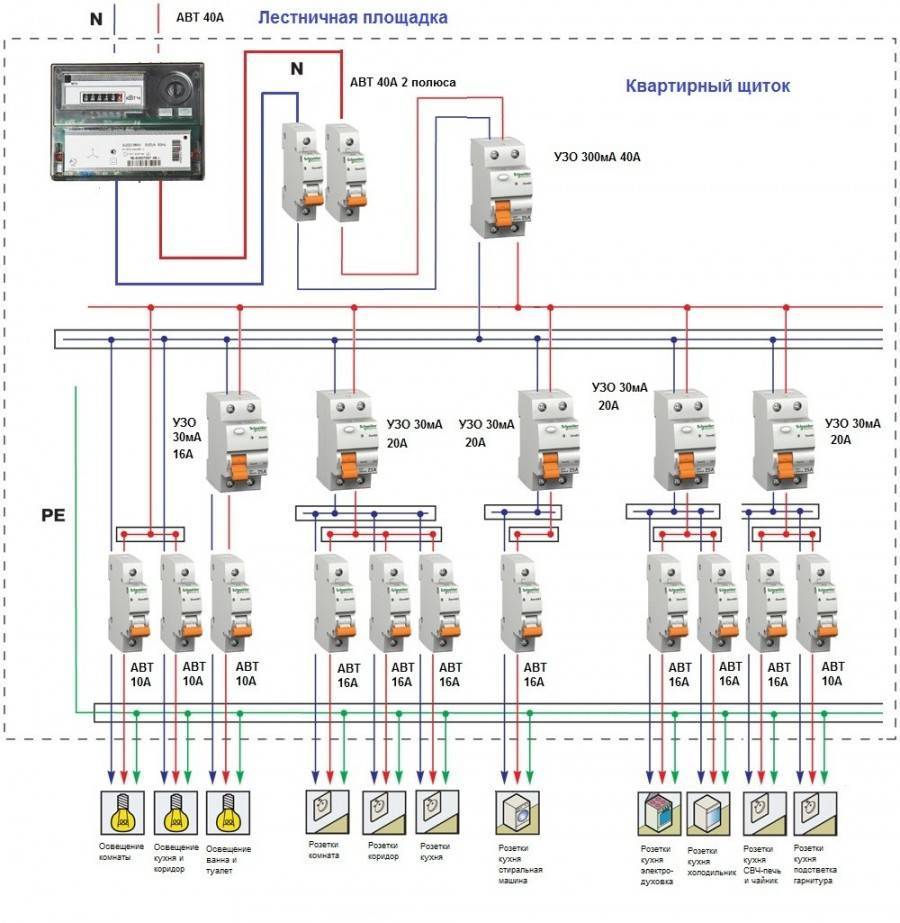

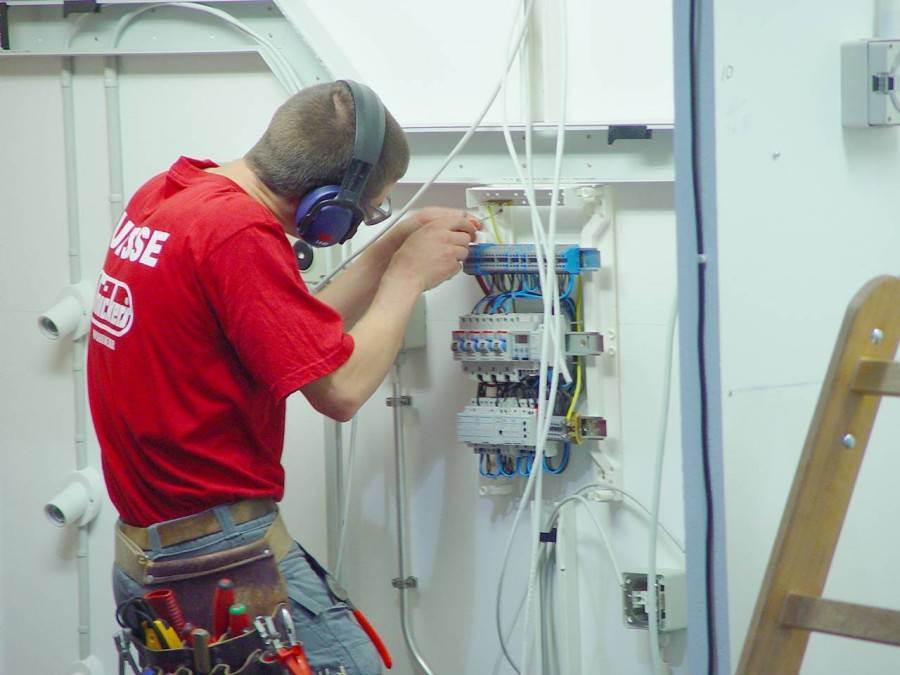

Общий набор кабеля и выключателей для индивидуальной рабочей цепи подбирают отдельно, в зависимости от предполагаемой нагрузки на нее.

В рабочей конструкции нужно предусмотреть 2 нулевых кабеля. Функциональный нулевой кабель и предохранительный нулевой кабель (для соединения металлических осветительных приборов и нулевого контакта розеток). Примерные проекты по замене электрической проводки можно найти на фотографиях из интернета.

Правила подключения нейтрального провода и заземления

Зная возможные схемы подключения заземления и нулевого провода можно говорить о правилах и требованиях к их подключению. Ведь они хоть и не значительно, но разняться. Кроме того, мы надеемся, что объясним часто встречающийся вопрос зачем заземлять нулевой провод.

Прежде всего поговорим о системе ТТ. Согласно п.1.7.59 ПУЭ данная система может применяться только в исключительных случаях, когда не одна из систем TN не может обеспечить должный уровень защиты.

Но и для системы TN все не так просто. Согласно п.1.7.61 ПУЭ на вводе в здание или в электроустановку они должны иметь повторное заземление. Давайте разберемся зачем это необходимо.
В системе TN как мы уже знаем, нулевой и защитный проводники монтируются одним проводом. В случае обрыва этого совместного провода получается, что нулевой и защитный провод образуют единое целое. Ведь они не соединены с землей.
Если у нас нет соединения с землей, то как мы уже знаем при включении любого электроприбора или даже лампочки нулевой провод оказывается под фазным напряжением.
Но для системы TN нулевой и фазный провод частично или полностью объединены. То есть провод заземления тоже оказывается под фазным напряжением. А фазный провод у нас подключен к корпусу нашей стиральной машины, фена, холодильника и другого электрооборудования. Выходит, и на их корпусе появится фазное напряжение. И при прикосновении к ним вы получите удар электрическим током.

Зачем выполнять повторное заземление?

Именно исходя из этих соображений повторное заземление нулевого провода по ПУЭ для систем TN обязательно. Ведь такое повторное заземление снижает риск подобных случаев. А если оно выполнено у всех электропотребителей, то вероятность подобных случаев становится еще ниже.
Кроме того, нормы ПУЭ в многоэтажных зданиях требуют присоединения PEN шины к шине уравнивания потенциалов, которая согласно п.1.7.82 ПУЭ должна соединяться со всеми заземленными проводниками в доме.
Отдельные требования ПУЭ предъявляет к потребителям, которые подключены к электрической сети при помощи воздушной линии. Контур повторного заземления нулевого провода и заземления для таких потребителей должен быть оборудован согласно п.17.101 и 1.7.102 ПУЭ.
Для таких потребителей нормируется не только сопротивление искусственного заземлителя, но и предъявляются требования к его материалу, а также сечению и толщине. Ведь на воздушных линиях обрыв одного провода значительно более вероятно.

Повторное заземление

Повторным заземлением нулевого проводника является защита, установленная на определенных правилами ПУЭ промежутках на всей протяженности нейтрали. В задачи повторного заземления включается снижение силы напряжения в нулевом проводе и электроприборах, которые были занулены относительно грунта. Это свойство целесообразно в качестве защиты от обрыва нулевого провода и при пробое электрического напряжения на корпус электрических приборов.

Чтобы сделать повторное подключение, необходимо провести непрерывную нейтраль от щитка до нулевых проводников. В условиях многоэтажек для повторного заземления применяют различные системы.

TN

Трансформаторная нейтраль в электрике заземляется, а доступная часть присоединяются к ней через нулевые защитные проводники. В нормальном режиме электроприемник под напряжением не находится. Система TN бывает:

TN-S – защитный и нулевой проводник разделяются по протяженности всей магистрали;
TN-C-S – функции проводов РЕ и N совмещаются в одном части проводника, выведенного от трансформатора.

Если коммуникации подключаются в частном доме, используются естественные заземлители – металлические штыри в грунте. Нормативные документы не рекомендуют применять естественные проводники, поскольку невозможно рассчитать сопротивление, которое дает почва при растекании тока.

TN-С

TT Заземление в домах, построенных до середины 90-х, для которой использовался четырехпроводной способ – 3 фазы и 1 нуль. Защитную и рабочую функции нейтрали выполняет общий проводник на протяжении всей магистрали. Запитка потребителей происходит от PEN-кабеля. Он же задействуется для заземления.

ТТ

IT Применяется для подачи электроэнергии в загородных и сельских условиях. Ток поступает по линиям электропередач на опорах. Установки разрешены в случаях, когда TN сделать невозможно или очень дорого. При подаче повышенного тока на приборы цепь питания выключается полностью через УЗО.

IT

Сеть с изолированной нейтралью трансформатора. Отводится от грунта или заземляется через приемник с большим сопротивлением. Линия земли проводится по отдельной шине, а на ней уже подключаются контакты розеток. Организация системы целесообразная для образовательных, медицинских учреждений.

Проверка фазы ноля

Не все производители выполняют требования по маркировке сетей, кроме того, в старых кабелях «советских времен» она вообще отсутствует, что не позволяет предварительно уточнить назначение жил. Для того чтобы в этом случает правильно установить электрооборудование, например, розетку, обозначение уточняют приборным методом и в местах соединения маркируют ручным способом термоусадочной трубкой.

При выполнении работ по проверке фаза/нуль нужно принять меры безопасности, не рекомендуется проводить эти работы персоналу, не обученному правилам безопасной эксплуатации электроустановок, поскольку при несоблюдении их человек может быть смертельно травмирован электротоком, в этом случае лучше пригласить квалифицированного электрика. Мультиметр может проверять напряжение, сопротивление и ток. Это омметр, вольтметр и амперметр в одном приборе.

Подготовка электрического мультиметра к измерениям:

Устанавливают True RMS на значение «AC» или «V» с волнистой линией, выбирают приблизительное напряжение, которое нужно проверить.
Вставляют черный зонд в общий (COM) порт измерителя, а красный — в тестовый порт.
При проведении испытаний убеждаются, что руки не будут соприкасаться с электрической цепью под напряжением или металлическим датчиком. Нужно прикасаться только к пластиковым или изолированным ручкам зонда.

Шаблон тестирования 3-х фазной сети:

Помещают черный зонд в фазу 1, а красный зонд в фазу 2. Считывают и записывают напряжение между фазами 1 и 2.
Затем оставляют черный зонд на фазе 1 и перемещают красный на фазу 3, также фиксируют напряжение между фазами 1 и 3.
Помещают черный зонд на фазу 2, а красный зонд на фазу 3, контролируют напряжение между фазами 2 и 3.
Усредняют все три ветви, сложив общее суммарное напряжение и разделив на три, находят рабочее напряжение.
Убеждаются, что все трехфазные напряжения находятся в пределах 3%.

Дополнительная информация. С помощью мультиметра возможно определить фазу в домашней однофазной сети. Диапазон измерения — выше 220 В. Щуп нужно подключить к гнезду «V», им поочерёдно прикасаются к проводам. Когда на приборе появится 8-15 В — это будет означать, что есть фаза, а ноль на шкале это нулевой провод, поскольку в нем отсутствует нагрузка.

Можно отметить, что в современных сложных схемах электроснабжения невозможно обеспечить надежность и безопасность энергосистемы в целом без применения стандартизации цветового и буквенного обозначения кабелей, которая служит единственным источником для идентификации в распределительных цепях постоянного и переменного тока.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет. Далее в статье мы расскажем о том,

как обозначается фаза и ноль способом присвоения им определенных цветов;
что обозначают буквы L, N, PE в электрике по-английски и какое соответствие их русскоязычным определениям,

а также другую информацию на эту тему.

Цветовая идентификация существенно уменьшает сроки выполнения ремонтных и монтажных работ и позволяет привлечь персонал с более низкой квалификацией. Запомнив несколько цветов, которыми обозначены проводники, любой домохозяин сможет правильно присоединить их к розеткам и выключателям в своей квартире.

Заземленное неэлектрическое оборудование

К заземлителю подключаются и конструкции, никак с электричеством не связанные:

Ограждения и прочие конструкции на эстакадах и галереях, в которых при разряде молнии на близком расстоянии наводится опасная разность потенциалов. То же может произойти с трубопроводом или емкостью, содержащими горючее вещество. Из-за наведенного напряжения возможно искрение с последующим взрывом, потому такие конструкции также заземляют.
Изделия, в которых в процессе эксплуатации накапливается статический заряд. В основном это трубопроводы и емкости: статическое электричество образуется из-за трения частиц транспортируемой среды. По этой причине ограничивают скорость подачи топлива в авиалайнеры.
Трубопроводы значительной протяженности. В соответствии с законом электромагнитной индукции, в таких трубопроводах при изменении магнитного поля Земли, а оно всегда нестабильно под действием солнечного ветра, образуются так называемые блуждающие токи. Потому их подключают с определенным шагом к заземлителям.

Фаза: разноцветье в ассортименте

Именно через фазу проходит напряжение

А значит, работать с этим видом кабеля нужно особенно осторожно. Данный провод обозначается буквой l в электрике, что является сокращением слова Line

В трехфазной сети используется следующее обозначение проводников: l1, l2, l3. Иногда вместо цифр применяются английские буквы. Тогда получается la, lb, lc.

Цветовая маркировка проводов

Про цв етовое обозначение фаз можно говорить много. Понятно одно: фазный проводник может быть какого угодно цвета, кроме желтого, зеленого и синего. Однако в России нашли свой ответ на вопрос, какого цвета фаза. Согласно ГОСТ Р 50462-2009, рекомендуется использовать черный или коричневый цвет. Однако этот стандарт носит лишь рекомендательный характер. А потому производители не ограничивают себя определенными цветовыми рамками. Например, красный и белый встречаются гораздо чаще коричневого. Яркие цвета – розовый, бирюзовый, оранжевый, фиолетовый также часто присутствуют в наборе

Считается, что яркие цвета защитят от опасности, привлекут внимание мастера. Все-таки с напряжением не шутят

Надежное заземление проводника РЕ на ВРУ

Для устройства контура заземления нужно три штыря из стального проката диаметром не менее 16 мм и длиной 3 м. Из забивают в углах равностороннего треугольника в заранее выкопанную траншею глубиной 30-50 см. Стороны треугольника должны быть 2.5 – 3 м. Верхние концы штырей свариваются между собой стальной полосой размерами 4х30 мм.

Контур заземления

Вместо стального проката допускается использовать трубу диаметром не меньше дюйма с четвертью с толщиной стенки от 3,5 мм или стальной уголок 50х50 мм. Для облегчения забивания концы штырей нужно заострить подручным инструментом

Места сварки и соединительную шину обязательно нужно хорошо прокрасить для защиты от коррозии

Важно! Заземляющие штыри красить нельзя!. От контура к шине РЕ прокладывается проводник из стали или меди

Сечение Стального проводника должно быть не менее 100 мм2, а медного соответствовать сечению РЕ проводника или больше. После монтажа контура заземление силами энергопоставляющей организации нужно измерить сопротивление растекания контура заземления. Оно должно быть не более 10 Ом при питании трехфазным током с линейным напряжением 380 В (фазное напряжение – (220 В)

От контура к шине РЕ прокладывается проводник из стали или меди. Сечение Стального проводника должно быть не менее 100 мм2, а медного соответствовать сечению РЕ проводника или больше. После монтажа контура заземление силами энергопоставляющей организации нужно измерить сопротивление растекания контура заземления. Оно должно быть не более 10 Ом при питании трехфазным током с линейным напряжением 380 В (фазное напряжение – (220 В).

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

трубы водоснабжения, находящиеся в грунте;
металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
обсадные трубы артезианских скважин;
металлические оболочки кабелей (исключение составляет алюминий).

Вариант использования трубы в качестве естественного заземлителя

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
стальные полосы и уголки толщиной от 4 мм;
стальные пруты длиной до 10 и более метров и диаметром от 10 мм.

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Предлагаемое видео наглядно объясняет, что такое защитное заземление:

Принцип построения и назначение защитного заземления

Если говорить простыми словами, защитное заземление формируется следующим образом. Заземляющий провод подключается к нетоковедущей металлической части.

На следующем этапе «земля», подключенная к оборудованию, объединяется, а далее идет отдельным проводом или шинкой к заземляющему устройству.

В случае пробоя напряжения на металлический корпус и прикосновения к нему человека потенциал идет через землю, а не через тело. Благодаря низкому сопротивлению, быстрее срабатывает защит и УЗО.

Для сравнения R заземляющего контура всего 4 Ом или меньше, а человека — более 1000 Ом. По закону Ома мы знаем, что ток всегда идет по пути наименьшего сопротивления.

Таким образом, защитное заземление предназначено для решения таких задач:

уменьшение разницы потенциалов между заземляемым устройством и иными предметами и защита жизни человека;
отвод тока в землю и повышение его значений для срабатывания защитных устройств (УЗО, автоматов).

Следовательно, при прокладывании проводника для заземления важно позаботиться о наличии защитных устройств. Последние должны быстро реагировать на утечку или высокие токи, отсекая поврежденный участок

Чем быстрее это произойдет, тем лучше.

Провод РКГМ, характеристики, сфера применения

Почему нельзя разделять PEN проводник в этажном щите

Такой вариант нельзя применять по целому ряду причин:

Если принимать во внимание исключительно положения ПУЭ, то в них говорится что разделение проводов должно происходить на вводном автомате многоквартирного или частного отдельного дома.
Даже если квартирный щиток считать водным автоматом (что сделать довольно-таки проблематично), такое подключение будет неправильным согласно другому требованию, а именно – PE проводник должен быть повторно заземлен, чего в этажном щитке добиться невозможно.
Даже если исхитриться и подвести заземление к этажному щитку, то есть еще одно препятствие, грозящее большими штрафами. Дело в том что электрическая схема при строительстве дома утверждается в нескольких инстанциях и ее самовольное изменение это грубейшее нарушение всех существующих правил – по сути это изменение проекта по которому дом был подключен к сети

Такими делами должна заниматься исключительно организация обслуживающая этот дом или район.

Разумеется, если таковая организация и будет планировать какие-либо работы по разделению Pen проводника, то нет смысла возиться с каждым этажном щитком в отдельности. Самым оптимальным вариантом будет разделения его на вводном автомате, что и будет делаться.

Дополнительный довод в пользу разделения Pen проводника на одном автомате жилого дома является требование ПУЭ (п. 7.1.87) монтировать в этом месте система уравнивания потенциалов.

В любом другом месте ее делать запрещено, а это означает, что разделение PEN проводника в этажном щите в любом случае будет сделано без соблюдения всех необходимых правил и мер предосторожности. Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район

Как итог единственный правильный метод сделать в доме заземление это коллективное обращение к организации обслуживающей дом или район.

Нулевой рабочий нулевой защитный проводник

Нулевые рабочие и нулевые защитные проводники должны соответствовать требованиями гл.

Нулевые рабочие и нулевые защитные проводники должны соответствовать требованиям гл.

Нулевые рабочие и нулевые защитные проводники должны иметь изоляцию, равноценную изоляции фазных проводников.

Нулевые рабочие и нулевые защитные проводники должны соответствовать требованиям гл.

Запрещается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.

Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий. Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.

Последующие буквы ( если таковые имеются) – устройство нулевого рабочего и нулевого защитного проводника.

В силовых и вторичных цепях во взрывоопасных зонах любого класса, а также в групповых осветительных сетях в качестве нулевого защитного проводника следует использовать отдельную жилу кабеля или отдельный провод, подключенный одним концом к нулевой шине РУ ( подстанции, щиту, щитку, сборке и т.п.), расположенного вне взрывоопасной зоны, а другим – к заземляющему зажиму внутри вводного устройства электрооборудования; совмещение нулевого рабочего и нулевого защитного проводника не допускается.

Трехфазные линии в жилых зданиях должны иметь сечение нулевых проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 25 мм2 ( по алюминию), а при больших сечениях – не менее 50 % сечения фазных проводников. Сечения нулевых рабочих и нулевых защитных проводников в трехщюводных линиях должны быть не менее сечения фазных проводников.

Трехфазные линии в жилых зданиях должны иметь сечение нулевых проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 25 мм2 ( по алюминию), а при больших сечениях – не менее 50 % сечения фазных проводников. Сечения нулевых рабочих и нулевых защитных проводников в трехпроводных линиях должны быть не менее сечения фазных проводников.

Трехфазные линии в жилых зданиях должны иметь сечение нулевых проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 25 мм2 ( по алюминию), а при больших сечениях – не менее 50 % сечения фазных проводников. Сечения нулевых рабочих и нулевых защитных проводников должны соответствовать также требованиям гл.

Трехфазные линии в жилых зданиях должны иметь сечение нулевых проводников, равное сечению фазных проводников, если фазные проводники имеют сечение до 25 мм2 ( по алюминию), а при больших сечениях – не менее 50 % сечения фазных проводников. Сечения нулевых рабочих и нулевых защитных проводников в трехпроводных линиях должны быть не менее сечения фазных проводников.

Во взрывоопасных зонах класса B-I устраивают двухпроводные групповые линии, при этом в двухпроводных линиях с нулевым рабочим проводником должны быть защищены от токов короткого замыкания как фазный, так и нулевой рабочий проводники. Для одновременного отключения фазного и нулевого рабочего проводников применяют двухполюсные выключатели. Нулевые рабочие и нулевые защитные проводники должны иметь изоляцию, равноценную изоляции фазных проводников.

Схемы заземления и зануления

Данные схемы защиты необходимо применять очень осторожно. В первую очередь, это связано с неравномерным распределением нагрузок на фазы

При одинаковой нагрузке на каждую , через общий нулевой провод будет протекать незначительный ток. Однако, если загружена только одна фаза из трех, то значение тока в нулевом проводе будет таким же, как и в этой фазе.

В жилых домах зануление делать не рекомендуется. Как правило, нулевые жилы имеют меньшее сечение, чем линии фаз. Нулевой провод очень часто остается без контроля, постепенно слабеет его соединение, происходит окисление. При сильном нагреве он просто отгорает. В этой ситуации происходит прямое попадание фазы на щит. Через заземление, ток попадает в квартиру и выводит из строя всю заземленную технику. Бытовые приборы находятся под напряжением, в результате, повышается вероятность поражения электрическим током.

Таким образом, нежелательно использовать зануление в жилых домах. Обычно, его применяют на промышленных предприятиях, где распределение нагрузки фаз более равномерное, а нулевой провод выполняет функцию защиты.

Требования к расцветке проводки при монтаже

От распредкороба на выключатель протягивается медный провод с одной или двумя жилами. Количество жил зависит от количества клавиш прибора. Разрываться должна фаза, а не ноль. В процессе работы допускается использовать для запитки проводник белого цвета, делая пометку на схеме.

Розетка подключается с учетом полярности. Рабочий ноль будет слева, фаза – с правой стороны. Заземление располагается посередине устройства и зажимается клеммой.

При наличии двух кабелей одинаковой расцветки можно найти фазу и нейтраль при помощи контрольки, индикаторной отвертки, мультиметра.

На электросхеме стоит указывать, что означает L и N, но в электрике их используется несколько. На однолинейной отображена силовая часть – тип питания, количество фаз на потребителя. Здесь целесообразно начертить одну засечку на однофазной сети, три – на трехфазной и указать провода цветом. Коммутационное и защитное оборудование помечается специальными символами.

Что такое нулевой защитный и нулевой рабочий проводники
