Конструктивные особенности и сфера применения нулевой шины

Этажный щиток без шины рабочего нуля (+фото) ???

Всё правильно…., по крайней мере в монтаже щитка…

Это как это нету? Если в стояке 5 фидеров… Защитный ноль (PE) выведен на корпус щитка, а рабочий (N-нейтраль) надо тогда брать из ореха — если квартира одна то его шину смысла делать не имеет, тк как идти должен через вводной четырёхполюсный автомат. Если несколько квартир, то всё равно из ореха берут несколько проводов… (Если в щитке автоматы от строителей, то им надо бить морду…..тк поставили трёх полюсные — а по правилам ноль тоже должен отключаться)

Правильно… только для правильной прозвонки придётся отключить и фазы и ноль

Вот я и говорю, что похоже забыли взять нейтраль от ореха…. или при подключении щитка просто потеряли её…

При включении прибора моментально сработает УЗО.

Правило!!! — PE (земля, защитный нулевой проводник) и N -нейтраль — разные провода и нигде где ты можешь это видеть не соединяются. (Соединяются на вводе дома, или еще дальше — на трансформаторной подстанции — поверь, так надо и так безопасно…)

Не забивай голову дурью Никто не перепутает и ничего никуда не попадёт. Наколбасить можешь только ты и твои электрики на вводе или внутри квартиры…

Обязательно промаркировать провода термоусадочными трубками соответствующих цветов (или изолентой, но она потом отвалится) + промаркировать куда идут. Так как есть конечно работать будет, но ты заказывал щиток в соответствии с ПУЭ, а не халтуру….

А где автоматы и проводка других квартир? Может у них отдельные стояки?

Цвета проводов в однофазной сети

Разные цвета изоляции проводов становятся наиболее актуальны когда монтаж электрической проводки проводит один человек, а ремонт и обслуживание проводит другой. Основной задачей цветной маркировки является легкость и быстрота в определении назначения какого-то из проводов.

Цвета фазных проводов

Согласно ПУЭ фазные провода в однофазной электрической сети могут иметь следующий цвет изоляции – черный, красный, коричневый, серый, фиолетовый, розовый, оранжевый, белый, бирюзовый. Такая цветная маркировка довольно удобна – увидев провод с таким цветом изоляции становится понятно, что перед вами фаза (но все равно лучше перепроверить, так как на практике бывают случаи, когда маркировка не соблюдается).

Нулевой защитный проводник и нулевой совмещенный проводник

Нулевой защитный проводник (PE) имеет желто-зеленый цвет изоляции. Совмещенный же нулевой и рабочий проводник (PEN) имеет голубой окрас с желто-зелеными метками на конце или наоборот – желто-зеленый окрас с голубыми метками на конце.

Если у вас нет провода подходящего по цвету, то монтаж можно выполнить проводом любого цвета (кроме имеющего расцветку защитного PE проводника) пометив концы данного провода цветной изолентой или термоусадочной трубкой, которые имеют цвет, обозначающий назначение проводника. Также можно пометить концы проводника нужным цветом и в случае, когда монтаж уже выполнен проводником другого цвета.

Ниже показаны цвета, которыми обозначают фазные, нулевые, защитные и совмещенные проводники:

Что такое заземление, принцип действия и устройство

При создании электросети, в помещениях различного назначения, требуется создание защиты, которая предотвратит вероятное поражение током. Чтобы избежать этого выполняется устройство заземления. В соответствии с ПЭУ п.1.7.53 заземление выполняется в электрооборудовании с напряжением более 50 В переменного и 120 В постоянного тока.

Шина заземления от ГРЩ к потребителю

Заземление – намеренное соединение нетоковедущих металлических частей электроустановок (которые могут оказаться под напряжением) с землей или ее эквивалентом. Данная защитная мера предназначена для исключения вероятности поражения человека электротоком при замыкании на корпус оборудования.

Принцип действия

Принцип работы защитного заземления заключается в:

  • снижении разности потенциалов, между заземляемым элементом и другими токопроводящими предметами с естественным заземлением, до безопасного значения;
  • отвод тока в случае непосредственного контакта заземляемого оборудования с фазным проводом. В грамотно спроектированной электросети возникновение тока утечки вызывает мгновенное срабатывание устройства защитного отключения (УЗО).

Схемы заземления в трехфазных сетях

Из вышесказанного следует, что заземление имеет большую эффективность при использовании в комплексе с УЗО.

Устройство заземления

Конструкция системы заземления состоит из заземлителя (проводящая часть, которая имеет непосредственный контакт с землей) и проводника, обеспечивающего контакт между заземлителем и нетоковедущими элементами электрооборудования. Обычно в качестве заземлителя используется стальной или медный (очень редко) стержень, в промышленности это как правило, сложная система, состоящая из нескольких элементов специальной формы.

Эффективность системы заземления во многом определяется величиной сопротивления защитного устройства, которую можно уменьшить, повышая полезную площадь заземлителей или увеличивая проводимость среды, для чего задействуется несколько стержней, повышается уровень солей в земле и т.п.

Заземляющее устройство это…

Выше мы рассмотрели в общих чертах, что такое защитное заземление. Однако стоит упомянуть, что используемые в системе заземлители различаются на естественные и искусственные.

В качестве устройств заземления в первую очередь предпочтительнее использовать такие естественные заземлители, как:

  • трубы водоснабжения, находящиеся в грунте;
  • металлоконструкции зданий и сооружений, имеющие надежный контакт с землей;
  • обсадные трубы артезианских скважин;
  • металлические оболочки кабелей (исключение составляет алюминий).

Вариант использования трубы в качестве естественного заземлителя

Естественные заземлители должны иметь соединение с защитной системой из двух и более разных точек.

В роли искусственного заземлителя может использоваться:

  • стальная труба с толщиной стенок 3,5 мм и диаметром 30÷50 мм и длиной порядка 2÷3 м;
  • стальные полосы и уголки толщиной от 4 мм;
  • стальные пруты длиной до 10 и более метров и диаметром от 10 мм.

Использование металлических полос в качестве искусственного заземлителя

Для агрессивных почв необходимо использование искусственных заземлителей с высокой устойчивостью к коррозии и изготовленных из меди, оцинкованного или омедненного металла. Итак, мы разобрались с тем, что является определением понятия искусственного и естественного заземлителя, теперь же рассмотрим, когда применяется заземление.

Предлагаемое видео наглядно объясняет, что такое защитное заземление:

Как правильно устанавливать заземляющие шины

Стандартная рейка делается в виде медной пластины. В ней просверлены отверстия под болтовые соединения для последующего закрепления наконечников проводников. Размеры планки могут быть разными и подбираются в соответствии с размерами шкафа. Кроме того, учитывается количество элементов, которые нужно заземлить. Провода от каждого из них соединяются с шиной. Сам болтовой крепеж имеет различный диаметр, что позволяет работать с любыми размерами кабелей и наконечников.

Чтобы зафиксировать планку на металлическом корпусе, используются болты с изолированными подставками, не нарушающими электрического контакта между щитом и планкой. Полученная конструкция размещается в горизонтальном положении, в нижней части вводно-распределительного устройства.

Такое расположение делает очень удобным последующую заводку и прикручивание заземляющих проводников. Изоляционные детали болтов создают зазор между рейкой и противоположной стенкой шкафа. За счет этого болты с другой стороны могут фиксироваться и удерживаться с помощью гаечного ключа, а провода с наконечниками надежно затягиваются.

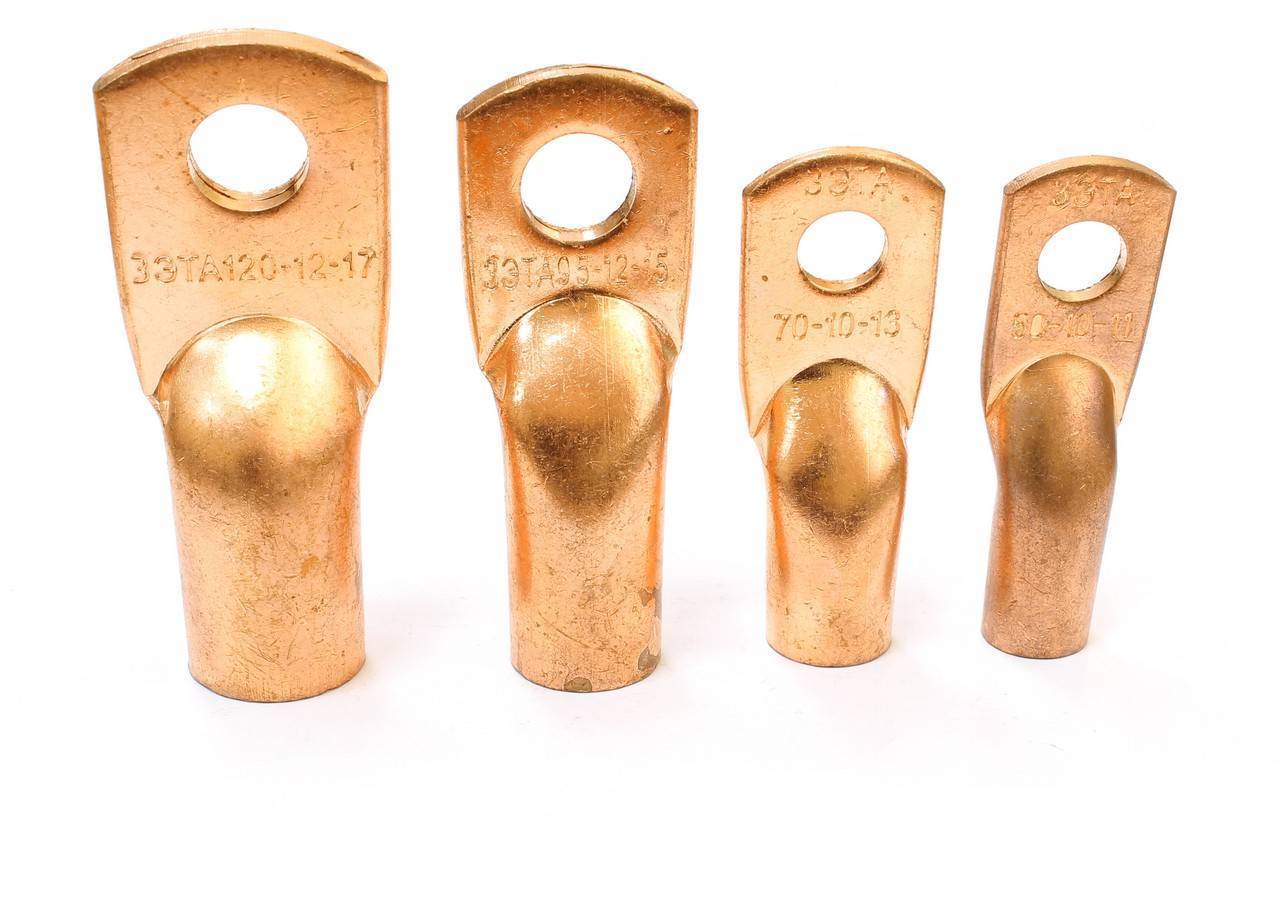

Еще до монтажа все жилы отмечаются маркировкой, а затем их наконечники опрессовываются. Далее составляется схема соединения проводов и наклеивается на внутренней стороне дверцы. В дальнейшем будет сразу понятно, с какого оборудования и на какую клемму подведена та или иная заземляющая линия.

Сначала выполняется крепление провода, подключенного к основному контуру здания. После этого в порядке очередности подключается заземление кожухов механизмов и оборудования, различных конструкций, систем вентиляции, труб и т.д. Такое равномерное размещение позволяет наиболее оптимально распределить потенциал, влияющий на правильное срабатывание автоматических защитных устройств.

Иногда главную заземляющую рейку неправильно сравнивают с PEN-шиной, предназначенной для подключения линий, заземляющих розеточную, осветительную и другие группы электропроводки. Несмотря на различие функций, обе конструкции все равно контактируют между собой, соединенные общим проводом.

При подключении следует учитывать специфику схем TN-C и TN-C-S. В этих схемах заземляющий провод иногда вообще отсутствует, или на некоторых отрезках его функции выполняет нулевой проводник. При таких условиях допускается использование PEN-рейки в виде главной заземляющей шины, куда заводятся не только контурный проводник, но и заземления других групп проводок, имеющихся внутри здания. В результате, шина и нейтраль соединяются между собой.

Для чего нужна молниезащита и заземление

Что такое заземление

Как проверить контур заземления

Для чего нужно переносное заземление

Заземление розетки

Провод заземления: сечение, маркировка и расцветка

Конструкция

Очень важно знать, что по Правилам устройства электроустановок (ПУЭ), главная заземляющая шина может быть изготовлена из стали или меди. Самым основным материалом является медь, так как обладает хорошей проводимостью, медленно окисляется, находясь под напряжением (что делает процесс окисления более быстрым), не ржавеет. Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве

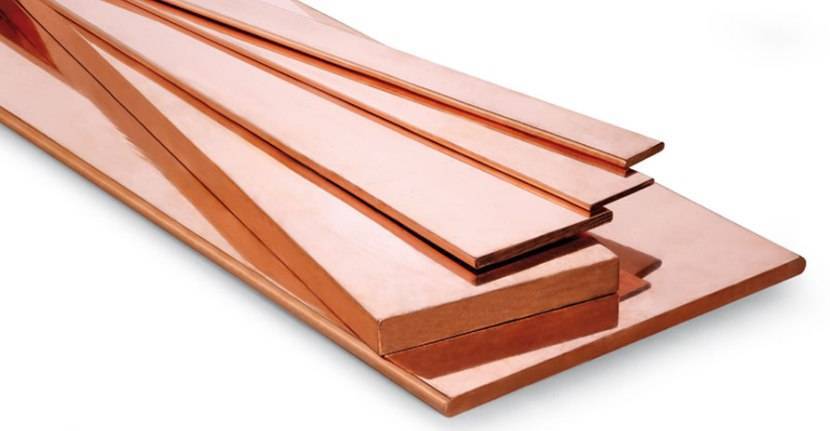

Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме

Однако стальные рейки могут использоваться для того, чтобы сэкономить финансы при строительстве. Шина заземления медная подойдет больше, если данный элемент устанавливается в частном доме.

Запрещено использовать для такого назначения алюминий. На сегодняшний день такие рейки не производятся, однако некоторые люди могут их изготовить самостоятельно, не зная определенных аспектов электротехники. Алюминий быстро подвергается коррозии, и имеет меньшее сопротивление. При постоянной работе контура может иметь низкий срок эксплуатации, а вследствие – низкий уровень безопасности. Главная заземляющая шина должна иметь несколько меньшее сечение, чем защитный проводник или же нулевого рабочего проводника силовой линии.

В заземляющей шине РЕ с электроустановками до 1000 вольт проводники должны иметь разное сечение. Сечение не должно быть меньше 10 мм2, если он сделан из меди, для алюминия – 16 мм2, а для стального проводника – 75 мм2.

Медная шина под заземление на 19 дюймов (19”) может иметь места для подключения 14 или 18 направляющих одновременно. Соответственно на полосе будет размещено 14 и 18 болтов для крепления. Обычно имеет 2 изолятора. Помещается 19 дюймовая рейка с 14 разъемами в специальный установленный шкаф №19 или 19 стойку, а затем подключается к общей системе заземляющего контура здания при помощи ПВЗ провода. 19 дюймовая шина (например, TLK-ERH-CU) предназначена для подсоединения контактов с сечением в 2,5 мм2. Панель на 19 дюймов может быть сделана из листовой стали и из меди.

Комплект заземления может быть сделан из омедненной стали 14,2 мм, что сделает деталь более дешевой. Достаточно часто приобретают заземляющий элемент ШЗ-U1 на 14 подключений или TLK компоненты. Обычно 14 разъемов достаточно для подключения более десятка квартир, распределив равномерно нагрузку.

Может быть приобретена конструкция со встроенными заземляющими шинами. Например, DIN рейка. DIN рейка представляет собой собранное оборудование в одном ящике, которая имеет разборную конструкцию. В комплекте с DIN рейкой идет размещение специального коммутирующего устройства на 220 вольт для питания аппаратуры. Панель включается в себя DIN рейку, три нулевые шины на изоляторе. Максимальное количество одновременно подключенных автоматических выключателей – 22. А панель DIN 4U можно установить дополнительно счетчик электрической энергии.

На сегодняшний день можно приобрести 3 вида реек: DIN U3 под автоматические выключатели, DIN U3 под «автоматы» и с заземляющими шинами, а также DIN U4 с таким же модельным рядом. DIN рейка имеет антикоррозийное покрытие в виде серого порошкового покрытия. Также распространена заземляющая шина TLK-ERH-CU. Это сертифицированная продукция торговой марки TLK. TLK-ERH-CU имеет достаточно низкую цену и хорошее качество. Такая шина от TLK состоит из меди в 19 дюймов.

Размещение данной конструкции должно быть таким, чтобы к ней был свободный доступ без серьезных препятствий. Если при необходимости нужно сделать отключение или подключение защитных контактов заземляющего контура, замену рейки, то у обслуживающего персонала здания не должно возникать трудностей. В зависимости от схем электрических цепей в многоэтажном жилом или промышленном здании, главная заземляющая шина обязательно должна иметь минимум 5 присоединений одновременно. Лучше всего на 14 и больше, например, шина для заземляющего контура от TLK на 19 дюймов.

Один из способов присоединения проводников к данной заземляющей конструкции – сварка. Использование сварочного аппарата для закрепления контактов позволяет сделать это надежно, не нарушив проводимости. Отделять их можно при помощи специального набора инструментов и оборудования.

Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

  1. Токопроводящая жила из прочного металла.
  2. Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

  1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
  2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
  3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
  4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
  5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

  1. Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
  2. Монтаж через угловые изоляторы.
  3. Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

  1. Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
  2. Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно

При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть. Шина нулевая является важнейшим конструкционным элементом сборных шин

Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

Как не допустить критического нагрева нуля?

Поскольку в масштабах квартиры влияние высших гармоник незначительно, то сразу перейдем к проблеме плохих электрических контактов. Если Вы обнаружили в квартирном щитке проблемное место, где греется электрическое соединение, то в первую очередь отключите вводный автомат и убедитесь, что после этого ток не течет. Проверку лучше выполнить, комбинируя пробник напряжения и мультиметр, включенный в режим измерения переменного тока.

Убедившись в отключении питания, ослабьте проблемный контакт (как правило, это винтовой зажим), чтобы извлечь из него провод. Произведите его зачистку, а также зажима. Если разводка щитка выполнена многожильным медным проводом, то его концы необходимо залудить или обжать. После этого можно собрать контакт. Следует учитывать, что «пережатие» провода винтовым соединением также нежелательно, как и слабый зажим.

Прямой контакт меди и алюминия недопустим, поскольку эти материалы образуют гальваническую пару, в результате электрическое сопротивление такого соединения довольно быстро возрастет.

Если монтаж выполнен при помощи тонких проводов, то желательно произвести их замену. Как правильно подобрать сечение в зависимости от тока нагрузки, рассказано на нашем сайте.

Торцевой изолятор

Еще один важный момент – изолированная часть клеммы всегда должна быть слева, неизолированная справа.

То есть, оголенная контактная часть должна располагаться с правой стороны. Когда клеммник набран, большинство монтажников на этой конструкции и останавливаются. Начинается подключение проводов.

Однако не забывайте про одну из оголенных сторон. Все производители делают свое оборудование так, чтобы оно было защищено от случайного прикосновения токоведущих частей.

Поэтому вместе с покупкой клемм не забывайте про концевые изолированные крышки.

Поштучно они редко продаются, придется покупать целый набор в пакетике. Хотя зачастую на всю сборку в щите может понадобится не более 3-х штук.

Технически грамотно такое изделие называется торцевой изолятор. Легким движение руки он защелкивается благодаря своим выступающим частям.

Торцевые изоляторы также могут выпускаться различных цветов. А что делать, если у вас нет торцевых изоляторов, а изолировать последнюю правую клемму необходимо?

Самый простой выход это поставить рядышком дополнительную пустую клемму. Подключать при этом провода на нее не нужно. Она хоть и будет оголенная, но уже без напряжения.

Либо принудительно удалите из нее все металлические внутренности. Еще один вариант — использовать в качестве крайней клеммы заземляющую.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

  1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
  2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
  3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
  4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
  5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Особенности применения нулевых шин — для чего нужна нулевая шина и как она подключается правильно (видео, инструкция + 125 фото)

Нулевая шина – это одна из деталей шин сборного типа, которая используется в процессе соединения нуля и заземления. Заземляющие шины нулевого типа, являются обязательными во время обеспечения электрических сетей.

Конструкция

Прежде чем разобраться с тем, как подключить нулевую шину, следует внимательнее изучить конструкционные характеристики описываемого элемента. Нулевая шина представлена в виде жилы, отвечающей за проведение тока, её основа создана из пластмассы и задействуется для установки на DIN планку.

В проводящей ток жиле, присутствуют выемки и болты зажимного типа, они задействуются для фиксирования проводников шины, а также обеспечивают качественную внутреннюю разводку прибора распределения.

Описываемые шины разнятся друг с другом следующими элементами:

  • наличием и отсутствием корпуса;
  • числом установочных отверстий;
  • длиной.

Чтобы обеспечить хорошее соединение, шины нулевого типа, изготавливают из латуни и меди.

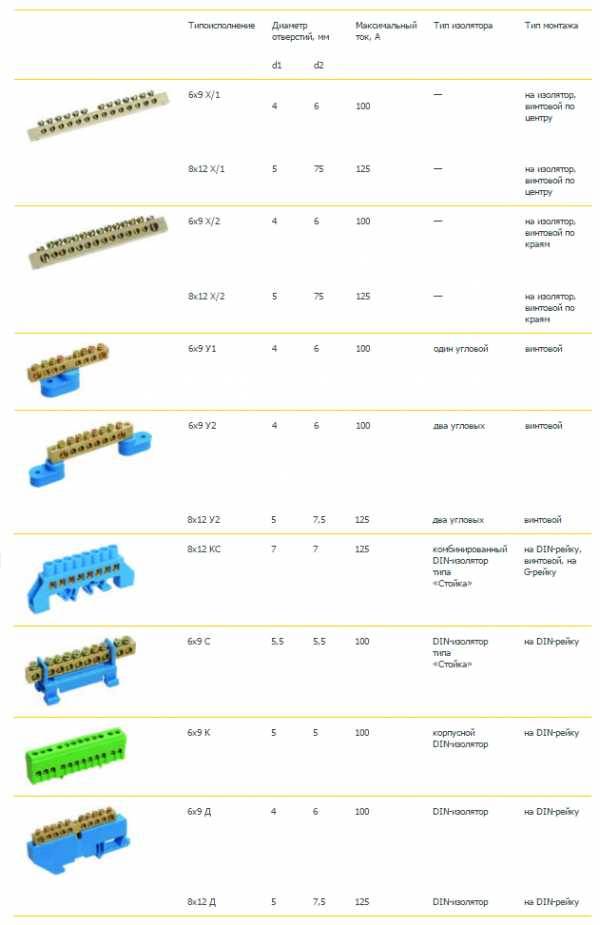

Детальнее, с конструкцией нулевой шины можно ознакомиться на фото.

Характеристики

Сегодня присутствуют чётко обозначенные требования касательно выбора шин нулевого типа. Главное требование заключается в том, чтобы не превышалось сечение провода этого же значения в ГЗШ. Отмечают, что в ящик можно ввести от 10 до 40 проводов.

Применение

Нулевые шины с корпусом и без, позволяют справиться с рядом важных задач:

  • присутствует возможность образования одновременно нескольких точек, которые позволят подключить нагрузки от ввода к нулю;
  • удается выполнить заземление видимого типа, используя прибор с крышкой, изготовленной из просвечивающегося материала, которая способствует закрытию клемм;
  • наблюдается увеличение эффективности применения автоматических приборов защитного формата;
  • удается создать неразрывную цепь в зоне от заземления до определенной нагрузки;
  • выполняется условие, отвечающее за разделение проводов.

Особенности установки

Монтаж такого элемента, как нулевая шина своими руками, осуществляется на DIN планку, сквозь изоляторы углового формата или в щиток.

Открытый метод монтажа (видна клеммная колодка) считается актуальным при наличии шкафа, с минимальным доступом со стороны посторонних. Закрытый метод применяется при использовании устройств, подключенных к основным составляющим системы (к примеру, электрическая установка).

В любом случае, чтобы была подключена нулевая шина на изоляторах, требуется следовать такой инструкции:

  • изучить присутствующую схему функционирования щитка и отыскать на картинке нулевую шину (представлена в виде значения N);
  • открутив пробки и установив автомат в нефункционирующее положение, осуществляется обесточивание электрического щитка;
  • к проводникам ввода подносится отвертка индикаторного типа или мультиметр, и выполняется проверка наличия напряжения;
  • учитывая конструкционные особенности нулевой шины, определяется участок для её расположения (если фиксация шины осуществляется с помощью специальных реек, то требуется выполнить их установку в щитке, если подобная фиксация отсутствует – крепеж выполняется сквозь изоляторы на незанятый участок);
  • используя специальные фиксаторы, нулевую шину требуется смонтировать на DIN планку;
  • прочность крепления проверяется за счёт выполнения «расшатывания» установленной конструкции;
  • осуществляется подключение проводника, который идет из прибора защитного отключения к одному из зажимных болтов, расположенных в нулевой шине;
  • если в цепи присутствует несколько приборов защитного подключения, то все они подвергается поочередному соединению с шиной;
  • нули, которые идут от автоматов всех веток сети, соединяют с нулей клеммой защитного прибора;
  • общий «ноль» сети соединяется с расположенным на шине, крайним зажимом;
  • выполняется проверка качества каждого соединения;
  • включается подача электрической энергии.

При строгом соблюдении всех представленных установочных пунктов, не возникает абсолютно никаких проблем с монтажом нулевой шины.

В случае отсутствия даже минимальных навыков работы с электрическими сетями, рекомендуется обратиться за помощью к специалисту, которая за небольшую плату в короткие сроки выполнить всю необходимую работу.

Нулевая шина: устройство, назначение, характеристики

Нулевая шина необходима для того чтобы выполнить подключение заземляющих проводников (PE) и рабочих нулей (N). Область применения данной конструкции — сети постоянного или переменного тока с напряжением, достигающем 400 Вольт. На сегодняшний день представить сборку электрического щитка без применения специальных шин практически не возможно, поэтому в этой статье мы решили рассмотреть устройство и назначение нулевой шины.

Конструктивные особенности

При детальном рассмотрении конструкции, можно заметить, что она представляет собой токопроводящую жилу и основание, изготовленное из пластика, которое предназначено для установки на DIN рейку.

На фото внешний вид НШ:

Токопроводящая жила содержит в себе отверстия и зажимные болты, для фиксации проводников в ней, а также аккуратной и безопасной разводки внутри распределительного устройства проводников N. Различаются между собой НШ как способом монтажа (корпусом), так и количеством монтажных отверстий, соответственно длиной.

Для обеспечения качественного соединения, а также упрощения дальнейшего обслуживания, шина выполнена единым токопроводящим элементом достаточного размера из электротехнической меди или латуни. С различным количеством болтовых зажимов, к которым подводят нулевые (N) проводники.

Различают НШ в корпусе и шины заземления без корпуса, внешне токопроводящие элементы идентичны. Нулевую шину изготавливают в корпусе или устанавливают изолятор. Для правильного функционирования устройств дифференциальной защиты необходимо правильно произвести их подключение, а в распределительном щите разделить проводники N от PE. В случае металлического щита, это можно произвести только изолировав нулевой проводник от корпуса.

Назначение

Применение нулевой шины даёт возможность решать несколько очень важных проблем:

  1. Прежде всего, можно создать сразу несколько точек для осуществления подключения нагрузок от общего ввода к проводнику нулевого типа.
  2. Провести заземление видимого типа, устройством с крышкой, выполненной из прозрачного материала, которая закрывает клеммы.
  3. Значительно повысить эффективное использование защитных автоматических устройств.
  4. Обеспечить неразрывность цепи на участке от заземления до конкретной нагрузки.

Выполнить важное условие, которое предусматривает раздел проводов нулевого (защитного) и рабочего типов. О том, как разделить PEN проводник, мы рассказывали в отдельной статье.

Характеристики

Сейчас установлены очень чёткие требования к выбору нулевых шин

Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов. К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков

К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.

Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:

Правила установки

Монтаж НШ возможен как на специальную рейку, так и в электрический щиток. Предусмотрены варианты установки как закрытым, так и открытым способом. Открытый способ прекрасно подходит для шкафа, который будет закрытым для доступа посторонних лиц. Закрытый вариант используется в ситуациях, когда применяется оборудование, подключаемое к очень важным элементам. В качестве примера можно привести розетку силового типа для различного электрического инструмента.

На видео ниже наглядно показывается, как установить НШ на DIN-рейку и как ее можно надежнее зафиксировать:

Вот мы и рассмотрели устройство и назначение нулевой шины. Надеемся, информация была для вас полезной и интересной!

Наверняка вы не знаете:

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
