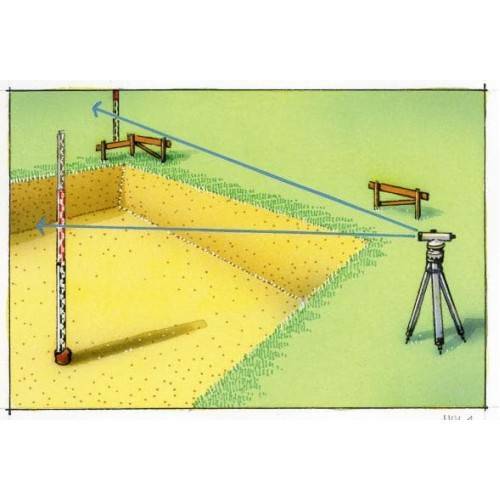

Самодельный нивелир: для учебы, строительно-ремонтных работ и геодезической съемки

Способы изготовления уровня своими руками

Для изготовления уровня понадобится тренога, корпус, нивелирующее приспособление. Лазерные приборы с направленным лучом нужно купить или взять из старого модуля.

Увеличивают время работы приспособления подключением к внешнему питающему устройству. Для этого убирают батарейки, аккумуляторы, а контакты подсоединяют к источнику напряжения с показателем не меньше 4,5 В. Нормативное значение может меняться в зависимости от модели.

При покупке указки с лазерным лучом учитывают мощность. Оптимально приобретать устройство со световым пучком зеленого цвета, чтобы увеличить визуального восприятия, сделать его безопасным для зрения.

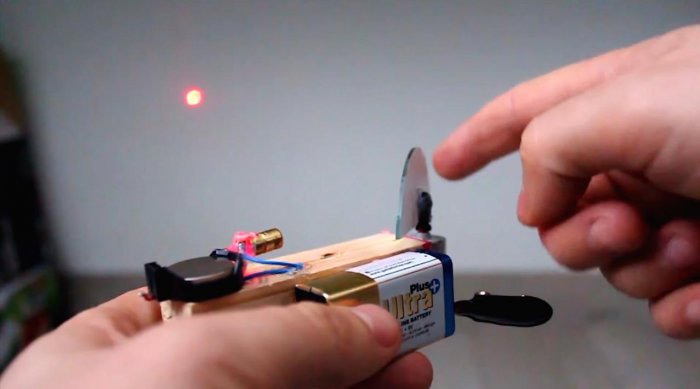

Из лазерной указки

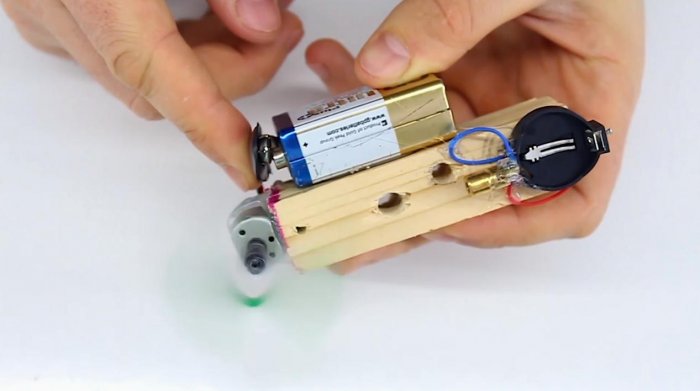

Уровень из лазерной указки

Помимо прибора, понадобятся другие материалы и приспособления:

• деревянный брусок толщиной и шириной по 2,5 см, длиной 50 см;
• строительный шнурок из шелка, синтетики;
• стержень из металла или дерева для опоры уровня;
• электрическая дрель;
• трубка по длине и сечению указки;
• простой моторчик от детского автомобиля;
• аккумулятор «крона»;
• клеммная колодка;
• выключатель;
• зеркало от бытовой косметики.

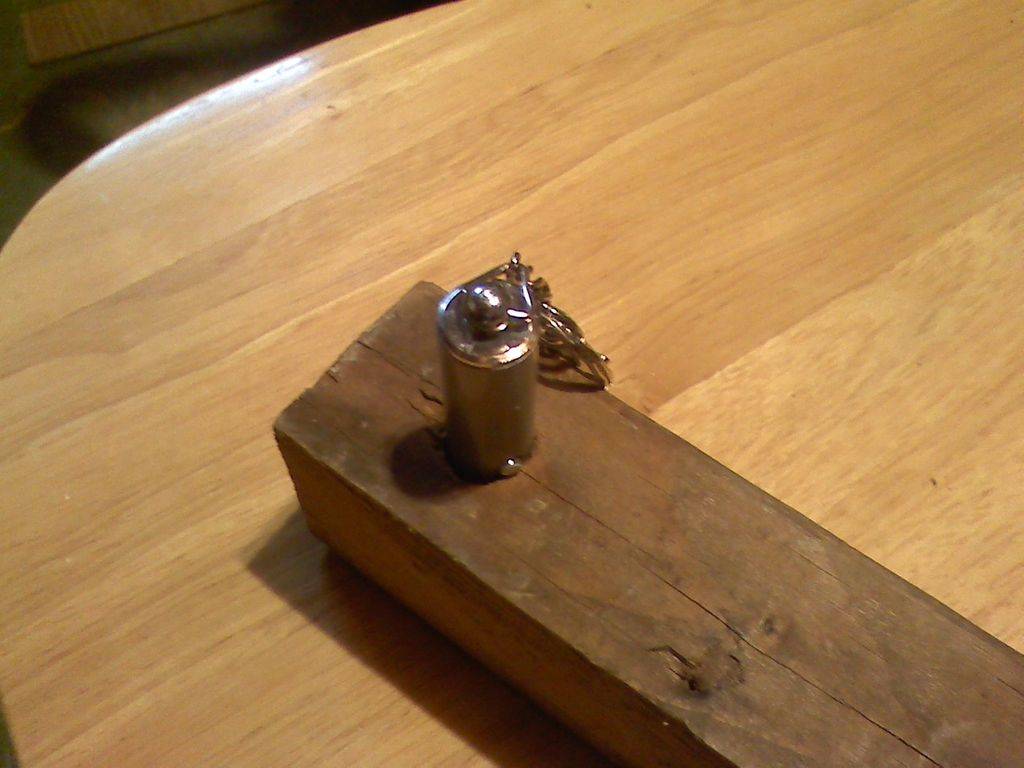

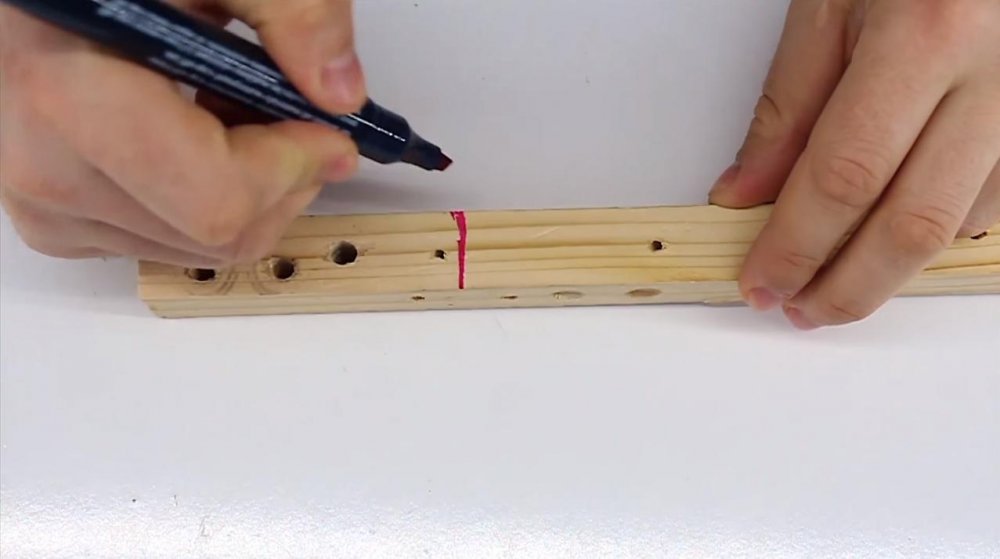

В рейке с двух боков сверлят отверстия, одно из которых нужно для фиксации излучающего устройства, второе — для веревки. Лазер крепят на одном торце, а в отверстие второго продевают шнурок так, чтобы он свободно перемещался сквозь отвор.

Опорную палку берут из любого материала. Это может быть специализированный оцинкованный профиль, деревянная рейка, черенок, метлы, лопаты, граблей. Главным условием является возможность жесткой фиксации.

Из пенопласта и емкости с водой

Опорой для лазерного нивелира вполне может служить кусок пенопласта, помещенного в емкость с водой. Центр тяжести и выталкивающие силы сбалансируются, поэтому предмет будет находиться в равновесии. В водной среде пенопласт с указкой поворачивается в разные стороны, луч будет рисовать линию по всем вертикальным поверхностям помещения.

Понадобится:

• лазерный прибор;
• обрезок пенопласта;
• изолента, пластилин для крепления;
• сосуд, наполненный водой до краев.

Условием правильной работы является ровность верхней стороны пенопласта и жесткое крепление лазера на поверхности. Можно использовать кусок пенополистирола, он также будет показывать горизонталь при погружении в воду.

https://youtube.com/watch?v=RolTuPtITwQ

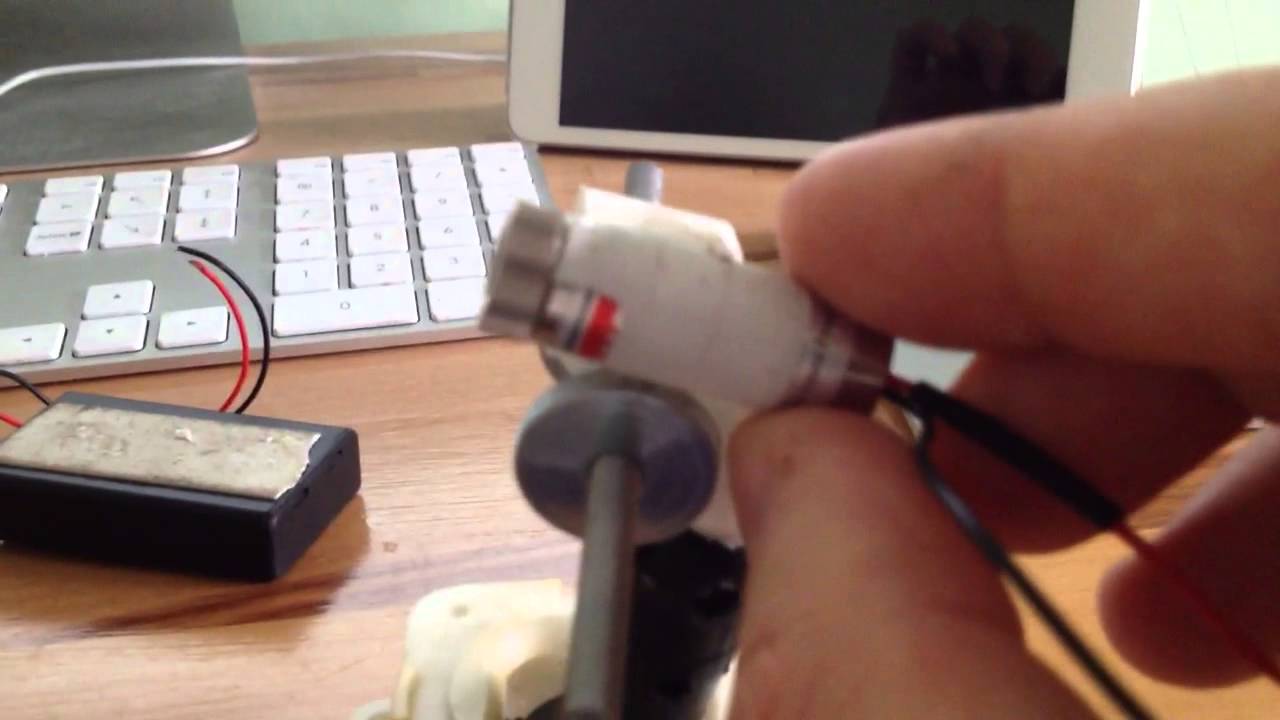

Крестовой уровень

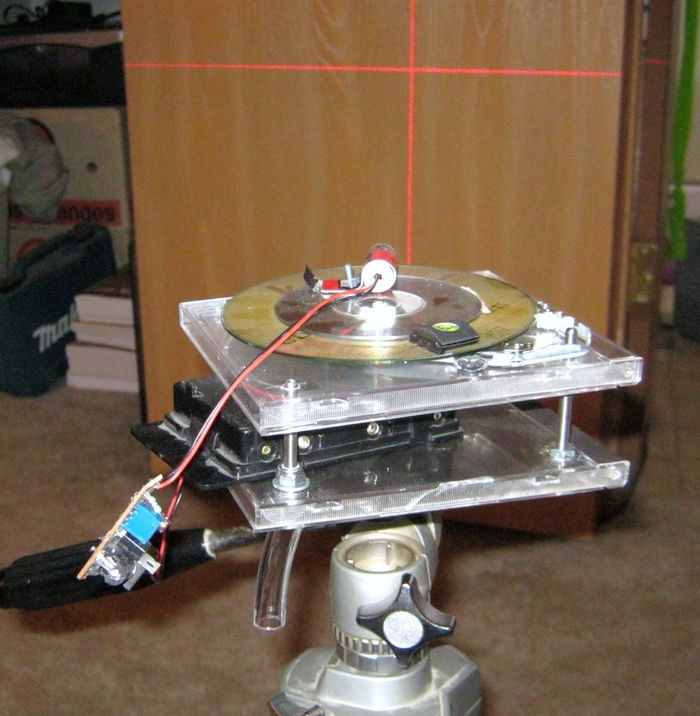

Самодельный нивелир из старого жесткого диска

Такую самодельную разновидность применяют в разных ситуациях. Особенно хорошо метод работает при навеске мебели на стены, или в других случаях, когда нужно найти горизонталь и определить вертикальные линии. Таим методом легко проверить вертикальность при установке дверей, окон, штукатурных маяков, кладке стен из кирпича. Устройство заменяет собой привычный отвес.

Для изготовления модуля готовят предметы:

• лазерные приборы (указки) 4 штуки;
• штатив (можно от видеокамеры, фотоаппарата, старого нивелира или теодолита);
• компакт-диски — 3 шт.;
• привод от компьютера, плеера;
• изолента, скотч или пластырь для фиксации.

Устройство с маятником

Собственноручно делают устройства, приближенные по характеристикам к заводским. К такой категории относят приборы с применением системы маятников. В этом случае нужна не лазерная указка, а модуль с лазером и призмами, которые проецируют линии по вертикали и горизонтали. Для движения потребуются четыре пальчиковых батарейки, которые садят в аналогичный отсек от детской игрушки.

Схема лазерного уровня с маятником:

• находят маятник от старого джойстика, или берут другое подобное устройство;
• лазерный прибор фиксируют на нижней части маятника, для этого просверливают отверстие по диаметру толщины модуля;
• делают грузила для настройки прибора — в стволе маятника проделывают щели в горизонтальном и вертикальном направлении для монтажа резьбовых шпилек, на них накручиваю гайки.

Уровень на треноге

Сложным является создание правильной раздачи лазерного луча. Облегчают функцию с помощью установки модуля на штатив или треногу и крепления к нему. Между прибором и поверхностью устанавливают обрезок жесткого пенопласта или резины. Прокладку фиксируют резинками или хомутами. При отсутствии профессиональной треноги используют ручку от лопаты, метлы, ровный брусок, кусок трубы.

Изготовление лазерного уровня на треноге:

• палку фиксируют к доске, плите ДСП вертикально, стараясь обеспечить устойчивость с помощью распорок;
• угол между штангой и опорой контролируют плотничным угольником или строительным уровнем;
• вверху штанги крепят кронштейн с указкой.

Назначение и классификация приборов

Принцип работы устройства довольно прост: нужно поставить лазерный уровень на поверхность пола либо стены, запустить и дождаться, когда прибор будет создавать вертикальные или же горизонтальные линии разметки, в зависимости от используемой поверхности.

Но такой прибор в строительных магазинах стоит немало, поэтому лучше всего разобраться, как создать штатив для нивелира своими руками, тем более такая процедура не требует затрата особого труда.

На внешний вид юстировка больше походит на компактное устройство, которое можно установить на разные поверхности. Самые распространённые крепления аппарата проводятся с помощью следующих установок:

• подставка в виде штатива;
• магнитные крепления;
• кронштейн;
• специальные крепящие ремни.

Кроме принципа крепления, строительные устройства отличны друг от друга особенностями проекции луча лазера на поверхность стены и его направлением. Приборы, которые применяются для определения направления, создают проекцию на поверхности в виде точки. Уровни же, которые разграничивают плоскость, включают в своё строение специальную систему оптики, которая разворачивает луч в саму плоскость. Сегодня опытные строители выделяют следующие типы лазерных систем:

1. Ротационный прибор, который может крутиться вокруг свой оси, образуя при этом чёткие очертания. Такой аппарат обладает прочным корпусом, хорошо защищённым от действия факторов извне. Такое изделие часто применяется для различных строительных работ: от заливки пола и до создания потолка.
2. Позиционный аппарат, который включает в себя два источника излучения, он помогает проецировать видимую строителем плоскость. Такое устройство чаще всего используется для обустройства помещения.
3. Прибор самовыравнивающего характера — нивелир, в который входит специальный маятник, который может излучать около пяти лучей. На таком прибор может также быть прицел крестообразного типа.

Конструктивные особенности лазерных уровней

Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:

• магнитный элемент;
• штативная подставка;
• специальные крепёжные ремни.

Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:

• Прибор ротационного типа, который способен крутиться вокруг собственной оси с образованием чёткой линии. Такой прибор выпускается в надёжном корпусе, качественно защищённом от разных внешних факторов. Такое изделие прекрасно подойдёт для проведения любых строительных мероприятий начиная от заливки пола и заканчивая сооружением потолка.
• Позиционное устройство, состоящее из двух излучательных источников, позволяющих создавать видимую плоскость. Такой прибор в основном применяется при проведении отделочных работ в помещении.
• Устройство самовыравнивающего типа – нивелир, оснащённый внутренними маятниками и способный излучать до пяти лучей. Такой лазерный уровень дополнительно оснащается крестообразным прицелом.

Основным недостатком таких универсальных приборов является их сравнительно высокая цена. Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.

Лазерный нивелир для стройки и ремонта

Вот теперь мы готовы сделать лазерный нивелир, по точности, стабильности и практичности не уступающий дорогому покупному. Данным прибором равно удобно отбиваются и горизонтали, и отвесы. Процедура пользования им проста:

• Штатив устанавливают на место и, подтягивая/выдвигая его ножки, по собственному уровню выставляют вертикально;
• На штативную головку крепят нивелир (см. ниже);
• Для отбивки отвеса штативную головку наклоняют на 90 градусов (это возможно в любом штативе);
• Ставят на нивелир 2-координатный уровень и по нему выставляют прибор горизонтально (для отбивки горизонталей) или вертикально (для отбивки отвесов);
• Вращая поворотную площадку (также см. ниже) ведут лучом от размечаемой поверхности и делают на ней отметки.

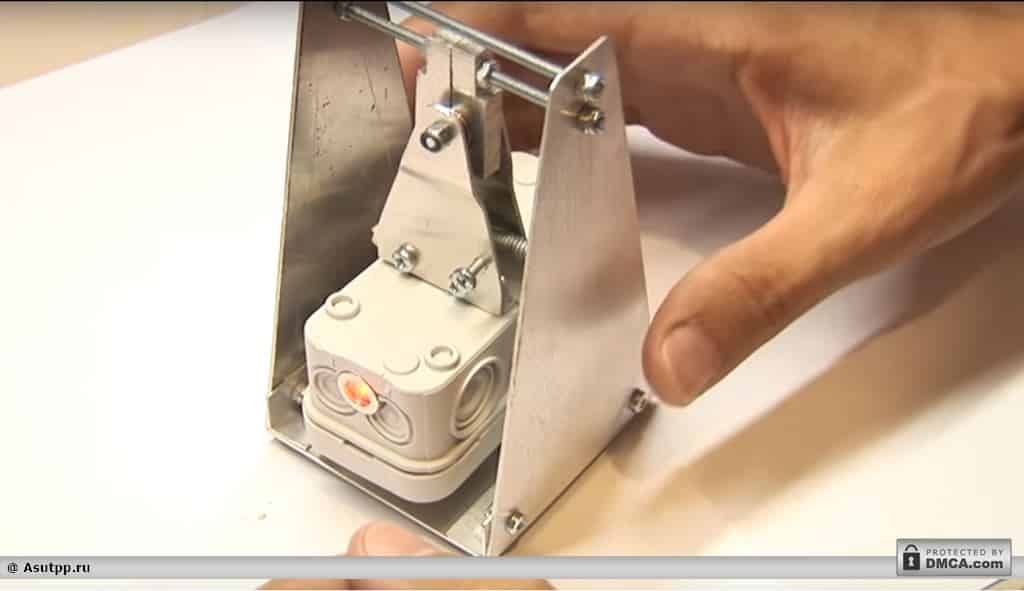

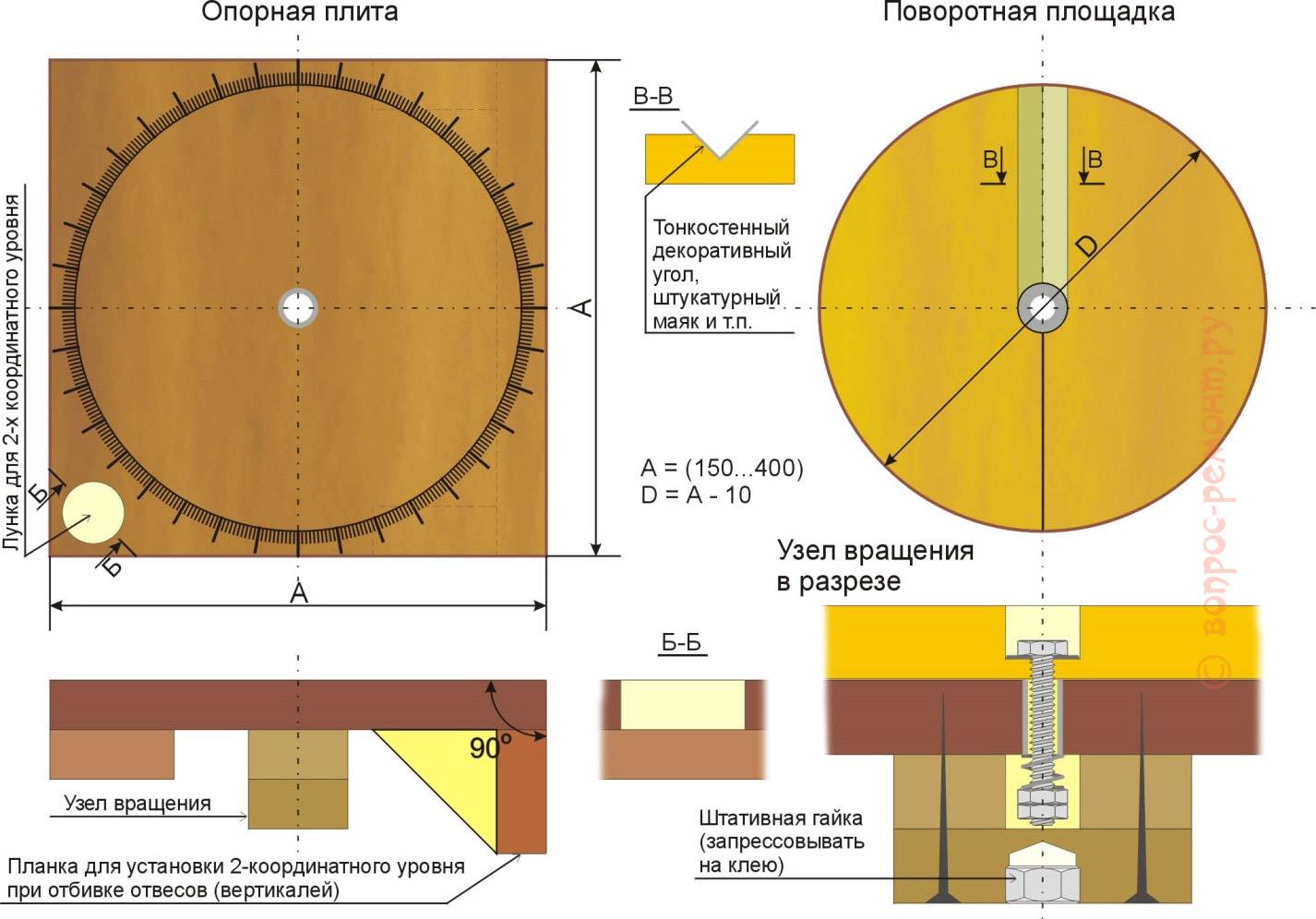

Конструкция самодельного строительно-ремонтного нивелира под лазерную указку показана на рис.:

Конструкция самодельного лазерного нивелира

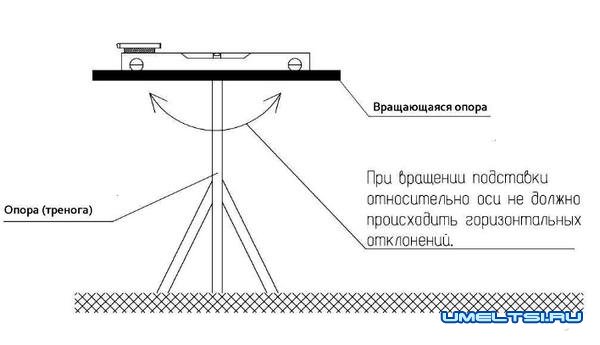

Лимб (градусную шкалу) полностью размечать не обязательно; достаточно в каждом квадранте сделать отметки 30, 45 и 60 градусов. Лоток под укладку лазерной указки выбирается кромочным рубанком (можно воспользоваться рубанком для гипсокартона). Самый излучатель закрепляется в лотке полосками резины на саморезах. В перпендикулярной опорной плите планке для выравнивания прибора при отбивке отвесов, также выбирается лунка под круглый уровень. Кромки деталей после распиловки пропитываются строительным экогрунтом (водно-полимерной эмульсией) и прокрашиваются. Под головку болта поворотного узла подкладывается шайба (лучше 2-3). В опорную плиту под болт запрессовывается втулка из металлической трубки. В собранном приборе поворотная площадка должна плотно всей пластью лечь на опорную плиту, вращаясь с некоторым трением.

Нужна ли штативная гайка?

Крепежный винт фото/видео штатива в машинной (не трубной) резьбой 1/4”. Найти или выточить гайку по него достаточно сложно, но без нее вполне возможно обойтись. Установочная площадка современных штативов съемная, держится на пружинной защелке с фиксатором. В ней можно просверлить пару сквозных отверстий и прикрепить площадку снизу к узлу вращения нивелира саморезами. В таком варианте под «хвостик» штативного винта в исподе узла вращения выбирается лунка; под штырь – фиксатор камеры ничего выбирать не нужно, он подпружинен и утапливается. Ставить нивелир на штатив в таком исполнении проще, но снимать для использования опоры по иному назначению (напр. как мольберта, держателя осветителя фотозоны и т.п.) сложнее, однако нивелир на штативе таким образом держится крепче и погрешность дает меньшую.

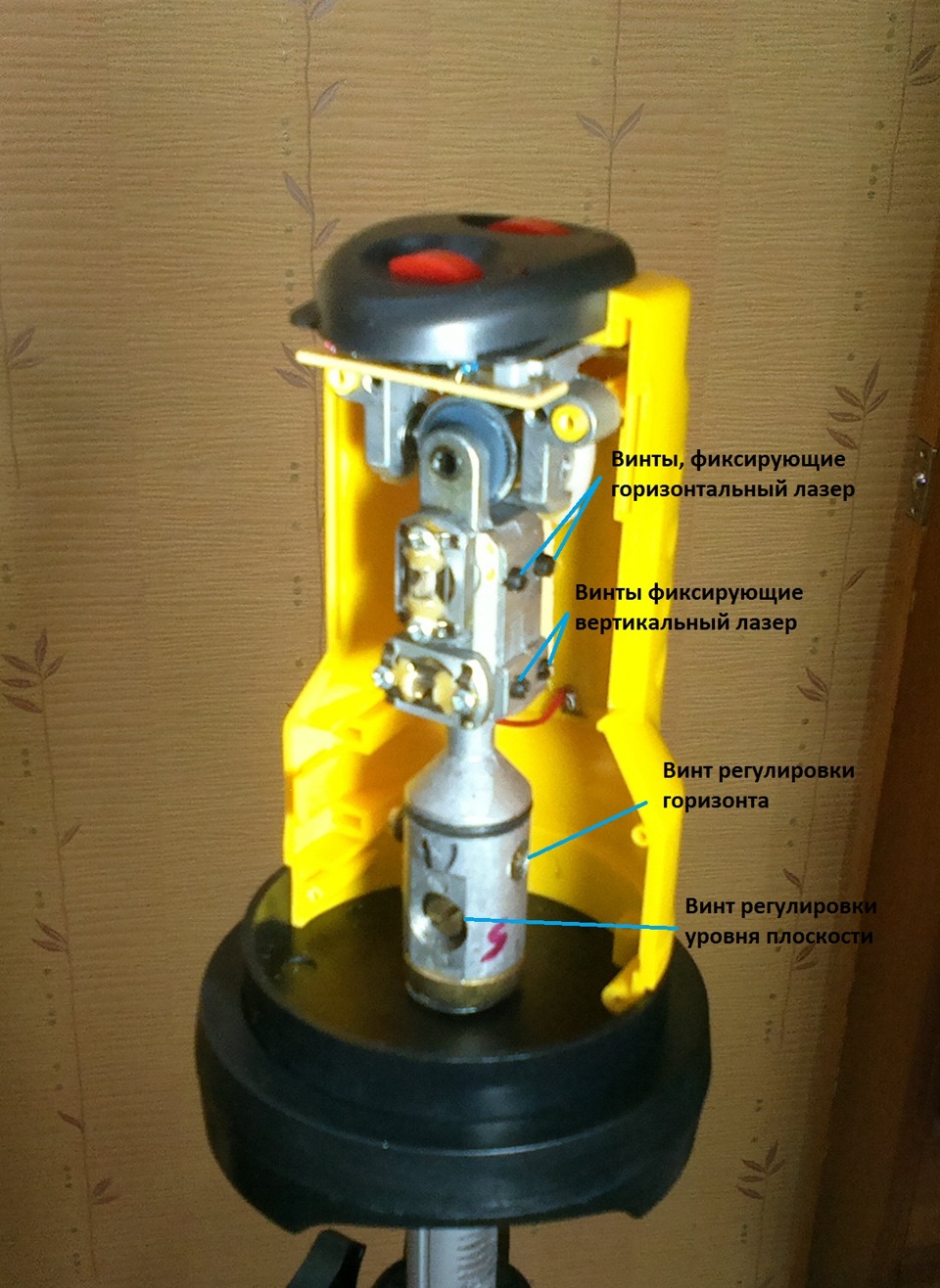

Юстировка лазера

Должным образом изготовленный из подходящих материалов (см. выше) нивелир данной конструкции отдельных юстировочных манипуляций не требует. Однако может понадобиться юстировка лазерной указки на аксиальность луча. Производится она след. образом:

1. Прибор устанавливают на горизонтальную отбивку, как описано выше;
2. Указку кладут в лоток свободно (без закрепления резиной на саморезах);
3. Излучатель прибора направляют на белую стену с расстояния 3-5 м;
4. Включают лазер;
5. Вращая излучатель пальцами по продольной оси, смотрят, как «пляшет» световое пятно;
6. Если пятно описывает видимую окружность, отмечают на стене ее центр;
7. Также вращая указку, находят такое ее положение, при котором световое пятно уходит точно вниз или вверх от центра;
8. Указку штатно закрепляют резиной и саморезами, см. выше;
9. Если пятно ушло вверх от центра, под указку сзади подсовывают тонкий гвоздь острием вперед, пока пятно не встанет по центру. Если пятно ушло вниз, гвоздь (в данном применении – юстировочный клин) подсовывают под излучатель спереди;
10. Закрепляют юстировочный клин за шляпку капелькой твердого клея, а на поворотной площадке отмечают расположение заднего обреза излучателя. Теперь лазер можно снимать и ставить обратно (скажем, для замены батареек), не теряя точности прибора.

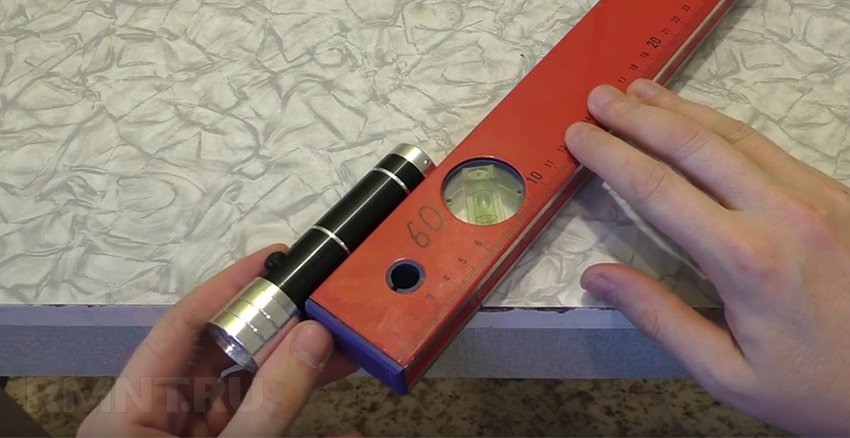

Нивелир из лазерной указки и пузырькового уровня

Одним из доступных вариантов изготовления такого инструмента в домашних условиях является модернизация обычного пузырькового уровня. Идея состоит в креплении к корпусу нивелира светового указателя, которая расширит возможности применения инструмента и позволит проставлять точки на удаленные плоскости. Если дополнительно приспособить треногу с поворотной платформой, то эффективность его использования заметно увеличится.

При изготовлении потребуется:

• пузырьковый уровень, средних размеров;
• лазерная указка;
• резина, жесткий поролон, пенопласт габаритами 40/15/5 (длина/ширина/высота в мм);
• для крепления червячные хомуты, нейлоновые стяжки количеством 2–3 единицы.

Нивелир следует брать с ручками посередине боковой грани, через которые удобнее крепить лазерную указку хомутами или стяжками. Требования к указателю простые – световая точка на любом удалении должна оставаться четкой, не расплываться. Для этого со стороны лазера прокручивают колпачок, под которым спрятана фокусирующая линза. В зависимости от направления поворота будет изменяться очертание точки. Настройку осуществляют таким образом, чтобы отклонения от первоначальной формы светового пятна было минимальным, независимо от расстояния.

1 – лазерная указка; 2 – подложка из резины; 3– хомуты, стяжки.

Прибор крепится сверху, где находится вставка с пузырьком. Вначале укладывают подложку, подготовленный кусок резины, поролона, пенопласта. Потом световой указатель, который плотно закрепляют нейлоновыми стяжками, червячными хомутами.

Направление луча выставляется строго параллельно грани нивелира. Регулировку производят, положив инструмент на любую ровную поверхность большой протяженности, это может быть столешница стола, установленного у стены. Высота светового луча от основания должна быть одинаковой на всем протяжении.

Если подходящие для крепления ручки, отверстия отсутствуют, то их, чтобы надежно закрепить световой указатель, просверливают самостоятельно в наиболее подходящем месте сверлом 3 мм. Дальнейшие действия по креплению аналогичны перечисленным выше.

Для осуществления разметки в разных плоскостях инструмент прикладывают к основанию, выставленному строго горизонтально, вертикально. Прокручивая его вокруг оси, метки переносят на стены, потолок, пол. Вместо поверхности допускается использовать треногу с поворотным элементом с закрепленной ровной дощечкой, металлической пластиной.

Делаем лазерный нивелир

Несмотря на достаточно серьезную конструкцию профессиональных лазерных инструментов, простейший построитель лазерных лучей вполне под силу сделать и самим.

Итак, делаем нивелир в домашних условиях. Что потребуется:

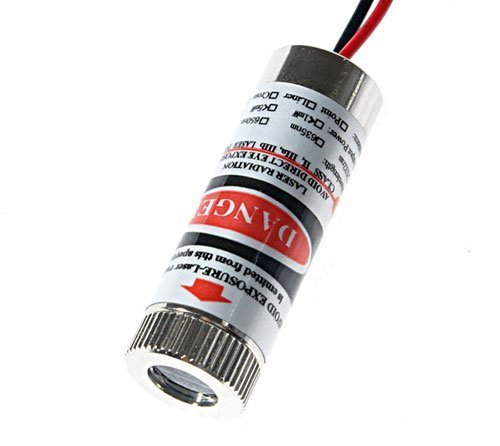

небольшой лазерный модуль, в состав которого входит специальный светофильтр, отрисовывающий на поверхности перекрестие лучей. Регулируемая головка модуля позволяет сфокусировать луч до нужной резкости. Стоимость такого модуля составляет 250-300 руб.

Подойдет и простейшая китайская лазерная указка различной мощности (следует понимать, что от нее будет зависеть дальность качественного луча), которая может давать как простой луч, так и крест.

• в качестве основы можно взять ровную и плоскую пенопластовую стенку от упаковки любого бытового товара, толщина стенки составляет около 1-2 см;
• четыре небольших гвоздика и достаточно плотная проволока;
• стеклянная миска с водой или маслом.

Последовательность действий по конструированию заключается в следующем:

1. На лазерный модуль наматывается в виде пружинки проволока, следует оставить два достаточно длинных хвостика слева и справа для более надежной последующей фиксации излучателя.
2. Лазерный модуль кладется на пенопластовую основу и фиксируется с двух боков гвоздиками — по два с каждой стороны.
3. В прозрачную миску наливается вода, и пенопластовая платформа с излучателем аккуратно запускается  в плавание: какой бы неровной не была поверхность, на которой стоит миска, жидкость всегда найдет и выровняет свой идеальный горизонт – отличный и достаточно точный природный уровень, который всегда под руками при наличии водопроводной системы или бутылки с водой.

На улице, особенно в ветреную погоду, рекомендуется использовать более плотную и тяжелую жидкость, не позволяющую «гнать волну»: машинное масло, «отработку» и т.д.

Несомненным плюсом такого устройства является его простота, быстрота исполнения (не дольше 10 минут) и очевидная дешевизна – стоимость всего прибора равняется стоимости лазурной указки. Используя мощные лазерные указки можно существенно увеличить расстояние нивелирования.

Использование емкости с водой

Сделать простую конструкцию с высокой степенью точности разметки можно из имеющихся в наличии дома материалов. Для этого потребуется подготовить бак для воды, кусок пенопласта (пенополистирола), указку, любой липкий материал – пластилин, пластырь.

• Вначале емкость, в качестве которой допускается использовать ведро, кастрюлю, до краев заполняется водой.
• Лазерный указатель устанавливают на пенопласте, стараясь разместить его ровнее, и крепят при помощи пластилина, пластыря, резинок.
• Емкость устанавливают на необходимой высоте.
• В баке помещают пенопласт с указкой.
• Переводят ее во включенное положение.
• Изменяя направление светового указателя, проворачивая его вокруг оси, луч проецируют на размечаемые поверхности и отмечают места проекции. Все точки относительно горизонта будут находиться строго в одной плоскости.

Самодельные лазерные устройства сложно назвать идеальными, но четкость наносимой разметки очень высокая. Еще одно преимущество в том, что собрать такой инструмент своими руками из имеющихся материалов по силам каждому, затратив на его изготовление немного средств и времени.

Лазерный уровень является очень важным инструментом для различных как строительных, так и ремонтных работ в помещении. Используя лазерный уровень можно с легкостью проецировать на рабочую поверхность точки пересечения горизонтальных и вертикальных направлений, создавая точный угол в 90 градусов. Также лазерный уровень облегчает выполнение таких работ по строительству как:

Стоимость услуг

Все полученные материалы после геодезических исследований имеют срок годности. Из-за изменений в связи с природными явлениями документы действительны на протяжении 2 лет, спустя это время они требуют обновления.

Стоимость геодезических работ рассчитывается исходя из нескольких факторов, и зависит:

• от размеров территории, на которой предполагаются работы;
• от условий выполнения и доступности к необходимой местности;
• от количества отведенного времени и срочности проведения работ;
• от объёма поставленной задачи.

Расценки определяются еще до того, как заключён договор на выполнение геодезических работ, но на стадии его подготовки и после ознакомления.

Способ №5

Для изготовления лазерного нивелира по такой методике нужно подготовить:

Брусок просверливают с двух сторон так, чтобы получилось два параллельных друг другу отверстия. В одном отверстии надежно закрепляют указку, во второе вставляют и фиксируют с обратной стороны шнурок.

Опору закрепляют на поверхности пола, иначе работа нивелира будет неточной. Готовое устройство подвешивают в центре помещения, указку направляют в нужную сторону и отмечают линии по проектируемому лучу.

При необходимости нивелир направляют в любую сторону, меняют положение палки. При этом делают соответствующие пометки, а затем соединяют их по линейке.

При помощи простых и не затратных методов можно самостоятельно изготовить лазерный нивелир, который будет работать не хуже магазинных приборов. Это позволит быстрее начать строительный или отделочный процесс и снизить общую себестоимость работ.

Нивелир бывает двух типов, речь идет об лазерном и оптическом. Лазерный нивелир основан на использовании лазера, благодаря ему можно построить одну или две плоскости. Второй же преломляет изображение в оптике.

Такую конструкцию можно сделать самостоятельно, собственно, как и штатив для самого нивелира.

Изготовление простого уровня из указателя лазерного типа

Из всего перечня элементов такого нивелира купить необходимо только указатель. Остальные детали вспомогательного назначения вполне возможно изготовить самостоятельно. Задачей представленного процесса — соорудить надежный крепеж, который даст возможность прибору вращаться вокруг воображаемой оси полностью беспрепятственно. Инструмент состоит из таких деталей:

• указатель лазерный;
• брус из дерева (длина — 0.5 метра, ширина и толщина — 25×25 мм соответственно);
• шнур, предназначенный для строительных работ;
• дрель для просверливания отверстий;
• опора (подойдет обычная палка).

Для сборки оборудования достаточно совершить простые действия, описанные ниже.

• Брусок с обеих сторон просверливаются. В результате образовываются аккуратные отверстия, которые обязательно должны быть параллельны относительно друг друга. Одно из проделанных отверстий будет использовано, чтобы надежно закрепить указку, а в другое поместиться шнур строительный.
• Указатель надежно закрепляется в отверстии и происходит закрепление веревки, предоставляющей возможность устанавливать устройство над поверхностью пола. Отверстие, просверленное специально для шнура, должно быть оптимального диаметра, чтобы этот шнур свободно проходил через него.
• В отверстие, которое подготовили заранее, продевается веревка и закрепляется максимально надежно.

Опору следует зафиксировать. В противном случае провести корректную настройку уровня не получится. Указка должна быть большой мощности, чтобы луч смог четко отобразиться на любой поверхности. Если представленный параметр недостаточный, оборудованием будет комфортно пользоваться только в затемненном помещении.

Самодельный нивелир: для учебы, строительно-ремонтных работ и геодезической съемки

Затем включите указку и наведите ее на стену. В точке, на которую будет показывать лазер, вверните еще один саморез, а затем на него и тот, который ввернут на планке перед указкой, нужно положить тонкую рейку.

На нее после устанавливают еще один нивелир

С его помощью осторожно подгоняют лазерный луч в горизонтальное положение, пока пузырек в окошке не встанет посередине. Когда вы нашли линию, зафиксируйте колышек в подставке и уберите планку с нивелиром

Материалы для сборки лазерного уровня

Никогда не направляйте лазерный луч в глаза. Хоть такие приборы и есть в свободной продаже, все же уровень их яркости сопоставим со вспышкой электросварки, яркость которой не очень благоприятно действует на сетчатку глаз.

А если вы используете второй вариант самодельного уровня, то всегда ждите до тех пор, пока пенопласт с указкой не зафиксируется в одном положении.

На самом деле среди профессиональных строителей достаточно много талантливых людей, которые способны из подручных материалов соорудить нивелиры, по точности не отличающиеся от профессиональных моделей. Мы привели только 3 самых простых варианта, которые при необходимости можно усовершенствовать для использования в различных помещениях.

В профессиональных моделях используются специальные диодные лампы, при помощи призматических стекол преобразующие исходящий свет в тонкий луч. Звучит это определение в некотором роде страшновато.

Содержание 1 Для чего нужен этот прибор? Лазерная указка.

Лазерная указка для уровня. Подвесной уровень. Капро уровень подвесной.

Во время выполнения строительных работ вы могли сталкиваться с необходимостью размечать стены для штробления или выравнивать положение телевизора, картины на стене. Штучные работы с одноразовым измерением положения предметов в горизонтальной и вертикальной плоскости можно выполнить и пузырьковым уровнем. Но если вам нужно проложить проводку, установить подрозетники, коробки или выполнить разметку для других целей, с обычным уровнем придется провозиться достаточно долго. Второй вариант выполняется в форме двух, пересекающихся между собой под прямым углом линий — крестом.

Удобнее всего для этого использовать лазерный уровень или нивелир, который выстроит нужную плоскость. Рассмотрим три варианта изготовления такого прибора при помощи лазерной указки.

Калькулятор Расчет бетона Расчет ламината Расчет плитки. Новое Комментарии Как выбрать ламинат Леруа Мерлен для разных помещений Как самостоятельно провести укладку кафеля? Как выбрать и уложить правильно кафель для ванной Как правильно выполняется укладка кафеля в ванной своими руками Как влияет правильная шумоизоляция в квартире на уют и покой в доме.

Серж Лень : хорошая статья Raddy : Мне вообще ковры не нравятся в интерьере Milena : Очень интересная статья, Как раз ищу себ Оля Сербинова : Очень интересная познавательная статья.

Шаг 1: Собираем рамку, первая ось

Материалы для отделки внутри помещения: делаем выбор Материалы. Какой насос лучше выбрать для скважины: ценные советы п Нет, делали около 10 лет назад.

Собираем лазерный уровень из подручных материалов.

В покупке дорогостоящего нивелира для домашних нужд нет смысла, так как данный прибор стоит немало денег. Если Вам нужно провести горизонтальную ровную линию по стене, можно сделать лазерный уровень своими руками, используя подручные материалы, которые найдутся в любом частном доме.

Другие видео инструкции и руководства

Далее мы предоставим два простых мастер-класса по изготовлению самодельного нивелира вручную, на что уйдет не более получаса. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство: Подготавливаем лазерную указку. Чтобы луч был более ярким и четким, пробейте стеклышко в насадке.

Для этого заклейте насадку картоном и аккуратно разбейте стекло. Усовершенствуем строительный уровень.

Сверху на инструменте нужно закрепить указку, для чего лучше использовать хомуты. Чтобы в дальнейшем была возможность немного регулировать направление лазерного луча, подложите между уровнем и указкой кусок резины, как показано на чертеже.

Собираем подставку.

Сначала один из концов бруска нужно заточить, чтобы он хорошо заходил в почву. После этого необходимо из колышка и листа фанеры собрать надежную подставку своими руками, прикрутив лист ко второму торцу бруска саморезом

Обращаем Ваше внимание на то, что фанера должна быть прикручена строго перпендикулярно, иначе точность измерений оставит желать лучшего

Как своими руками соорудить лазерный уровень?

Нивелир, уровень, построитель плоскостей — при появлении приставки «лазерный» эти полезные устройства для точной ориентации в пространстве приобретают современное звучание и заодно значительную стоимость. Несмотря на то, что любой из приборов способен существенно облегчить жизнь строителя, ремонтника или просто рачительного и домовитого хозяина, приобретать «профессиональные» модели многие не торопятся, в основном из-за высокой цены. Однако дорогую технику для разового использования например, выравнивания стен вполне можно заменить самодельным устройством.

Нивелир вопреки распространенному мнению очень прост в использовании. Об устройстве, начальных основах применения и полевой проверке прибора – наша заметка ниже. Купить нивелир можно в нашем магазине посетив его лично или заказав доставку.

Нивелир своими руками: изготовление для разных целей
Функциональные возможности лазерного нивелирования весьма широки, и трудозатраты на подготовительные работы при строительстве и ремонте они снижают многократно. Однако говорить о «лазерной революции» в нивелировочных работах пока рано.
Очень часто требуется разметить на стене или же на другой вертикальной или наклонной поверхности метки на определенном уровне. Так как лазерный луч — идеальная прямая, на основе этого свойства лазерного луча можно сделать из обычного строительного уровня и прикрепленного к нему сбоку лазера самодельный нивелир см.
Главная Сайт Умельцы

Забыли пароль?

Автоматический лазерный уровень (нивелир) своими руками из старого жесткого диска
Для людей разных строительных профессий точность линий и углов имеет особую важность в процессе работы. Ведь чёткость и аккуратность является показателем качества и профессионализма.
Лазерный уровень или нивелир применяется в сфере строительства и облицовочных работ с целью точной разметки на любом типе поверхности.
Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег

Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Главная » Строительство и ремонт » Ремонт » Лазерный нивелир из подручных материалов

Применение уровня или нивелира в ремонтных работах крайне важно. С помощью такого прибора можно без труда и абсолютно точно произвести установочные и монтажные работы

И чем точнее будет прибор, тем меньше погрешности будет в измерениях. Самым точным на сегодняшний день считается лазерное измерительное оборудование. Лазерными уровнями или нивелирами сегодня никого не удивить.

Опора в виде штанги, поплавкового устройства или подвеса

Как уже говорилось, в отсутствии треноги используем подручные средства – штангу из черенка от метлы, лопаты или просто бруса или емкость с водой.

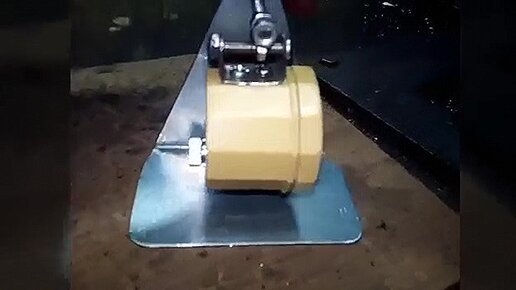

Устройство штанги очень простое: брус или палка крепятся к куску доски или плиты ОСБ (фанеры) строго вертикально и так, чтобы конструкция была устойчивой. Проверить угол между опорой и штангой можно строительным угольником, но лучше использовать обычный строительный уровень. В качестве опоры можно использовать распорки, как показано на схеме ниже. К верхней части штанги монтируется брусок под размер пузырькового уровня с прикрепленной указкой – и устройство готово.

Подвес монтируется еще проще. К крюку для люстры или другому аналогичному креплению на потолке комнаты на веревке или тонкой проволоке крепится брус. На брусе фиксируется лазерная указка так, чтобы луч света был направлен в пол (если нужна разметка пола) или в стены. Далее, вращая получившийся уровень из указки, получаем световую точку или линию на нужной поверхности. На иллюстрации в качестве крепления для уровня-подвеса использован штатив, а сама указка закреплена в отверстии, просверленном в брусе.

Важные технические характеристики

Степень герметичности корпуса

Если прибор планируется использовать только внутри квартиры в сухих помещениях, то этому вопросу можно не уделять особое внимание. При работе на улице или в условиях повышенной влажности необходимо выбирать устройства по классу IP не ниже четвертого. При работе на улице или в условиях повышенной влажности необходимо выбирать устройства по классу IP не ниже четвертого

При работе на улице или в условиях повышенной влажности необходимо выбирать устройства по классу IP не ниже четвертого.

Дальность лазерного луча

Мощность излучения значительно влияет на стоимость инструмента. Для работы по дому нет особого смысла пользоваться дальнобойными приборами. Они, к тому же, безопаснее для глаз.

Допустимые погрешности

Лазерный нивелир, как любой измерительный инструмент, имеет свой класс точности и должен укладываться в метрологические характеристики, например, 0,3 мм на 1 метр дистанции.

У бюджетных моделей разброс абсолютных погрешностей выше. Как правило, 1 мм/м. Это значит, что при поэтапном прокладывании линии горизонта по поверхности всех стен вы можете в итоге не попасть конечной точкой в начальную. Вот здесь и скажется низкий класс точности прибора.

Проверяйте заявленную производителем характеристику отклонения луча в мм на один метр удаления.

Заключение

Аккуратное выполнение работ по сборе самодельного лазерного нивелира и правильная настройка поможет при разовом выполнении строительных или ремонтных операций обойтись без профессиональной дорогой техники. Однако для людей, чья постоянная деятельность связана с ремонтом и строительством, более полезным будет качественный и надежный лазерный уровень промышленного производства.

Сначала нужно разобрать жесткий диск на составляющие. Для этого я использовал биты для отвертки TORX Н6 и Н8.

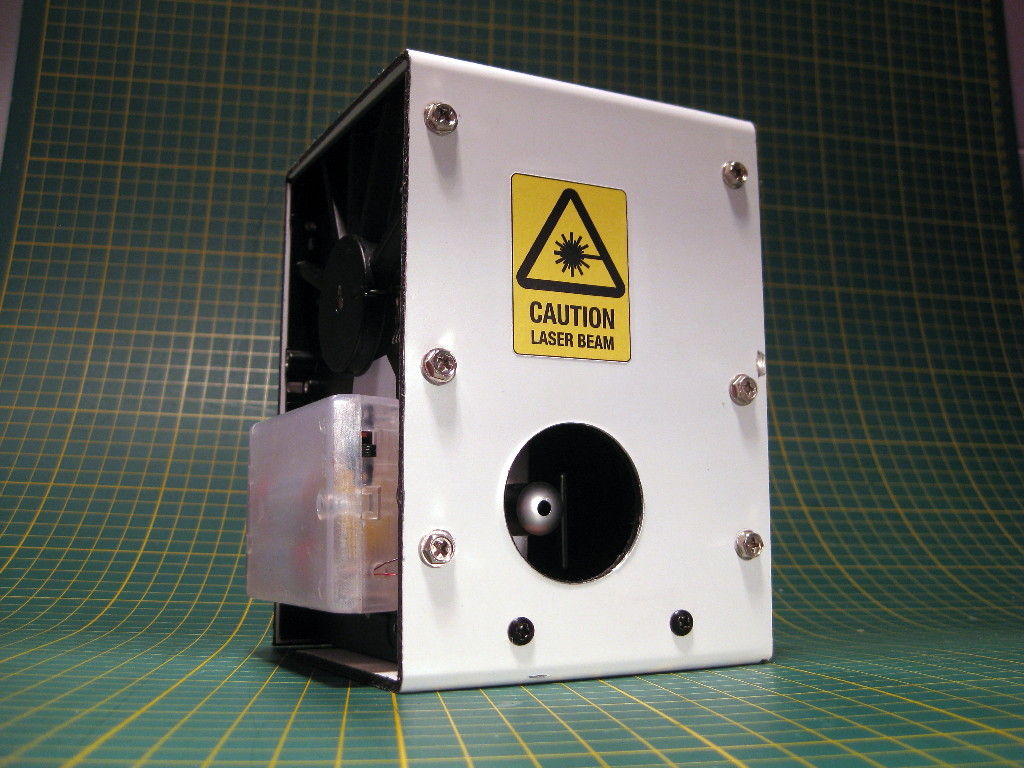

Когда диск был разобран, я стал думать, как использовать двигательный узел привода в рамке своего прибора.

Первое, что привлекает внимание при взгляде на привод – резьбовые отверстия на широком барабане, к которым удобно будет крепить алюминиевый уголок. На алюминиевом уголке 25х25х1,5 мм нужно просверлить отверстия, совпадающие с отверстиями на двигателе привода

В качестве шаблона отверстий я использовал фланец, который держит блины жесткого диска на месте

На алюминиевом уголке 25х25х1,5 мм нужно просверлить отверстия, совпадающие с отверстиями на двигателе привода. В качестве шаблона отверстий я использовал фланец, который держит блины жесткого диска на месте.
