Как рассчитать несущую способность сваи по материалу

Особенности конструкции свайного фундамента домов

Как правило, такой тип фундаментов используется при строительстве небольших, легких построек. Использовать его для возведения массивных тяжелых зданий не рекомендуется, т.к. за счет боковой силы ветра распределение массы будет неравномерным и сваи могут не выдержать локальной нагрузки.

Правила установки свайного фундамента:

Размеры винтовых свай.

1. Выбор места для будущего дома. Прежде всего нужно получить план подземных коммуникаций и силовых кабельных сетей, дабы избежать проблем в процессе строительства.
2. Разметка будущего фундамента. Выполняется в соответствии с планом дома, где указаны данные о характере основания, присутствуют все необходимые габаритные размеры и конфигурация несущих стен и перекрытий. Разметка должна быть выполнена максимально точно, любые погрешности не приветствуются, максимум они могут составлять 2 см.
3. Установка свай. Осуществляется она несколькими способами. Существует метод простого ввинчивания свай в почву до упора, а можно их забивать механическим способом. Сначала на месте установки опоры делается небольшое углубление – будущая направляющая. Затем туда строго вертикально устанавливается опора. В отверстие опоры устанавливается лом, на который устанавливается труба (используется как рычаг). Учитывая принцип работы, то чем длиннее труба, тем легче вкручивать сваю по часовой стрелке. При вкручивании нужно постоянно следить за вертикальным расположением опоры и, при необходимости, корректировать его. За ровным погружением опоры в землю нужно следить из самого начала, т.к. в дальнейшем выровнять ее уже не получится.

Иногда бывает так, что при вкручивании свая не заходит в землю, а только рыхлит почву. Этот эффект может возникнуть через наличие твердых кристаллических пород или камня в углублении под острием опоры. В таких случаях нужно сделать углубление на глубину до 50 см или даже больше и предусмотреть нагрузку на опору. Как только свая зацепит грунт, нагрузку можно снимать. Минимальная глубина погружения сваи рассчитывается проектом, а вот максимальная – до уровня плотных пород грунта.

Чем отличаются набивные и забивные сваи

Забивные сваи. Готовые свайные столбы, при помощи специальной техники, загоняются в землю на необходимую глубину.

Забивные сваи.

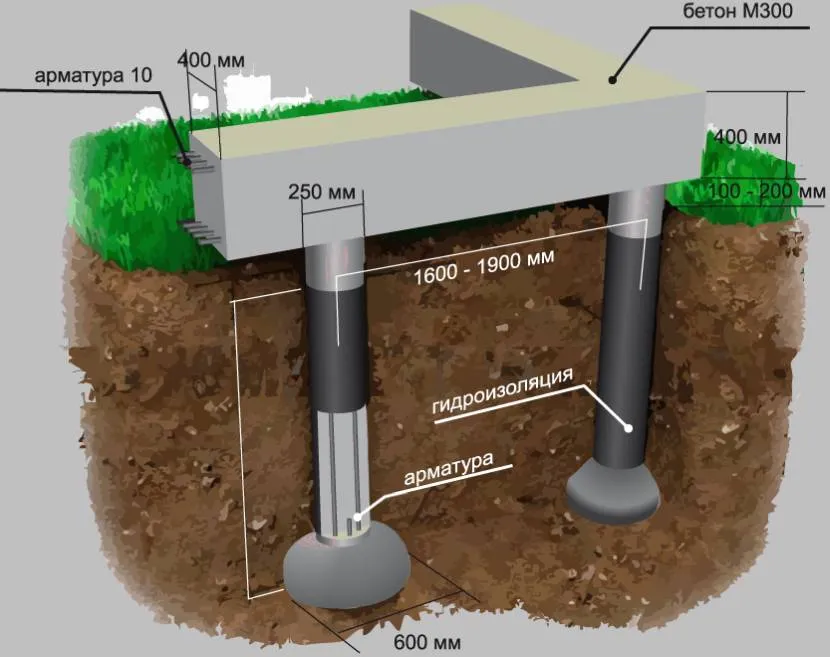

Буронабивные сваи. Изготавливаются в процессе строительства фундамента. В местах установки проводится бурение скважины на глубину погружения будущей сваи. Затем в скважину устанавливается арматура, после чего отверстие заполнятся цементным раствором. Иногда, при обустройстве фундамента на неустойчивых почвах, для дополнительной надежности в скважину помещается металлическая труба и только затем проводится бетонирование.

Буронабивные сваи.

Определение несущей способности фундамента

Чтобы сделать расчет фундамента на прочность, собирают нагрузки от наземной части постройки и прибавляют вес свайных элементов вместе с ростверком и монолитной плитой. Масса дома складывается из веса элементов:

• вертикальных ограждений (стен, перегородок);
• междуэтажных и подвальных перекрытий;
• системы стропил, ферм и кровельного покрытия;
• наружной отделки со слоями изоляции;
• оборудования, коммуникаций, техники, людей;
• снега и ветрового давления;
• фундамента.

Все составляющие тщательно высчитывают, затем складывают, применяют коэффициент прочности и получают общую нагрузку на основание. Если предполагают пристройки со временем, давление от них также учитывают при нахождении несущей способности.

Если полученное значение меньше расчетного, вариант принимается и строительство ведется по плану. В ином случае используют метод уширения подошвы сваи или увеличения количества стержневых элементов. Расширение опорной части лучше предусматривать для винтовых свай, когда можно значительно увеличить диаметр лопастей.

Расчет ростверка

Расчет ростверка свайного фундамента выполняется примерно так же, как и вычисления для ленточного типа опорной части дома. Чтобы рассчитать ширину ленты потребуется воспользоваться формулой:

В = М/L*R, где

B — необходимая ширина ростверка;

М — масса дома (за вычетом массы свай);

L — длина ростверка;

R — несущая способность грунта (слоя у поверхности).

Этот расчет подойдет для ленты, расположенной непосредственно на земле или с небольшим заглублением. Для висячего ростверка расчет будет более сложным, выполнять его самостоятельно проблематично.

Армирование ростверка

Подобрав ширину ростверка буронабивного фундамента, необходимо грамотно его армировать. Можно использовать требования к стальным стержням из СП «63.133301.2012».

В качестве материала для армирования выбирают пруты класса А400 (Alll). Максимально допустимый диаметр рабочих прутов — 40 мм. Минимальные значения приведены в таблице.

Вид арматуры	Диаметр прутов
Продольная (рабочее)	длина стороны ростверка меньше 3м	общее сечение всего армирования = 0,001*В*H, где B— ширина ростверка, а H — высота. По площади сечения диаметр находят с помощью сортамента арматуры. Количество стержней принимается четным (одинаковое число сверху и снизу). Диаметр назначают не менее 10 мм
длина стороны ростверка больше 3м	то же, но диаметр назначают не менее 12 мм.
Поперечное (горизонтальное)	6 мм
Вертикальное при высоте ростверка меньше 80 см	6 мм
Вертикальное при высоте ростверка больше 80 см	8 мм

Пример расчета свайного буронабивного фундамента

Исходные данные для расчета:

• одноэтажный кирпичный дом с мансардой, толщина стены 380 мм;
• размеры в плане 7 на 9 метров, внутренних несущих стен нет (только перегородки), высота этажа 3 м;
• кровля стропильная мансардная с покрытием из металлочерепицы;
• грунты на участке — полутвердая глина с коэффициентом пористости 0,6, залегает на 3 м, R = 72 т/м2, fin = 3,5 т/м2 (взято значение для глубины 1 м).

Сбор нагрузок удобнее выполнять в табличной форме. Необходимо не забывать коэффициенты по надежности.

Нагрузка	Величина, кг
Наружные кирпичные стены 380 мм	(9 м(длина)*2 шт + 7 м (ширина)*2 шт)*4,5м(высота на первом этаже + на мансарде)*0,38 м*1800 кг/м3 (плотность кирпича)*1,2 (коэффициент) = 118200 кг
Перегородки из гипсокартона без шумоизоляции высотой 2,7 м (от пола до потолка)	30 м (длина на весь дом)*2,7 м (высота)*27,2 кг*1,2 = 2645 кг
Железобетонные монолитные перекрытия толщиной 200 мм	2шт (на 2 этажа) *7 м (ширина дома )*9 м (длина дома)*160 кг/м2 (средняя масса перекрытия на кв. м) *1,3 = 26210 кг
Кровля	7 м*9 м*60 кг (масса кв. метра кровли из металлочерепицы) *1,2 (коэффициент надежности) /соs30ᵒ (угол наклона ската) = 5215 кг
Полезная нагрузка на перекрытия (2 шт., пол первого и пол второго этажей)	2 шт *7 м*9 м*150 кг/м2 (нормативное значение для жилья) *1,2 = 22680 кг
Снег (нормативное значение снеговой нагрузки взято для г. Москва)	7м*9м*180 кг (нормативное значение) *1,4/cos30° = 13050 кг

Ростверк предварительно принимаем шириной 0,4 м и высотой 0,5 м. Длина буронабивной сваи предварительно — 3 м, сечение диаметром 40 см, устанавливаются с шагом 1,5 м.

Количество свай = 32 м (L, длина ростверка)/1,5 м (шаг свай) +1 = 22 шт. (округляем до целых в меньшую сторону). S = 3,14*0,42/4 (формула площади через диаметр, см. ранее) = 0,126 м2.

Масса ростверка: 0,4м *0,5 м *32 м (длина) *2500 кг/м3 (плотность ж/б)* 1,3 (коэффициент) = 20800 кг.

Масса свай: 22 шт.*3 м *0,126 м2 *2500 кг/м3 *1,3 = 27030 кг.

Суммарная масса всего дома = 235830 кг = 236 т.

Нагрузка на погонный метр = Q = 236 т/32 м = 7,36 т/м.

СП 24.13330.2011

Таблица 7.2

Примечания

1 Над чертой даны значения R для песков, под чертой — для глинистых грунтов.

2 В таблицах 7.2 и 7.3 глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта при планировке территории срезкой, подсыпкой, намывом до 3 м следует принимать от уровня природного рельефа, а при срезке, подсыпке, намыве от 3 м — от условной отметки, расположенной соответственно на 3 м выше уровня срезки или на 3 м ниже уровня подсыпки.

Глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта в водоеме следует принимать от уровня дна после общего размыва расчетным паводком, на болотах — от уровня дна болота.

При проектировании путепроводов через выемки глубиной до 6 м для свай, забиваемых молотами без подмыва или устройства лидерных скважин, глубину погружения в грунт нижнего конца сваи в таблице 7.2 следует принимать от уровня природного рельефа в месте сооружения фундамента. Для выемок глубиной более 6 м глубину погружения свай следует принимать как для выемок глубиной 6 м.

3 Для промежуточных глубин погружения свай и промежуточных значений показателя текучести I_L глинистых грунтов значения R и f_i в таблицах 7.2 и 7.3 определяют интерполяцией.

4 Для плотных песков, плотность которых определена по данным статического зондирования, значения R по таблице 7.2 для свай, погруженных без использования подмыва или лидерных скважин, следует увеличить на 100 %. При определении плотности грунта по данным других видов инженерных изысканий и отсутствии данных статического зондирования для плотных песков значения R по таблице 7.2 следует увеличить на 60 %, но не более чем до 20 000 кПа.

5 Значения расчетных сопротивлений R по таблице 7.2 допускается использовать при условии, если заглубление свай в неразмываемый и несрезаемый грунт составляет не менее, м:

4,0 — для мостов и гидротехнических сооружений;

3,0 — для зданий и прочих сооружений.

6 Значения расчетного сопротивления R под нижним концом забивных свай сечением 0,15×0,15 м и менее, используемых в качестве фундаментов под внутренние перегородки одноэтажных производственных зданий, допускается увеличивать на 20 %.

7 Для супесей при числе пластичности I_р ≤ 4 и коэффициенте пористости e < 0,8 расчетные сопротивления R и f_i, следует определять как для пылеватых песков средней плотности.

8 При расчетах показатель текучести грунтов следует принимать применительно к прогнозируемому их состоянию в период эксплуатации проектируемых зданий и сооружений

Таблица 7.8

Глубина заложения нижнего конца сваи h, м	Расчетное сопротивление R, кПа, под нижним концом набивных и буровых свай и свай-оболочек, погружаемых с выемкой грунта и заполняемых бетоном, при глинистых грунтах, за исключением просадочных, с показателем текучести IL, равным
0,0	0,1	0,2	0,3	0,4	0,5	0,6
3	850	750	650	500	400	300	250
5	1000	850	750	650	500	400	350
7	1150	100	850	750	600	500	450
10	1350	1200	1050	950	800	700	600
12	1550	1400	1250	1100	950	800	700
15	1800	1650	1500	1300	1100	1000	800
18	2100	1900	1700	1500	1300	1150	950
20	2300	2100	1900	1650	1450	1250	1050
30	3300	3000	2600	2300	2000	—	—
≥ 40	4500	4000	3500	3000	2500	—	—
Примечания 1. В таблице 7.8 глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта при планировке территории срезкой, подсыпкой, намывом до 3 м следует принимать от уровня природного рельефа, а при срезке, подсыпке, намыве от 3 м – от условной отметки, расположенной соответственно на 3 м выше уровня срезки или на 3 м ниже уровня подсыпки. Глубину погружения нижнего конца сваи и среднюю глубину расположения слоя грунта в водоеме следует принимать от уровня дна после общего размыва расчетным паводком, на болотах — от уровня дна болота. 2. Для промежуточных глубин погружения свай и промежуточных значений показателя текучести IL глинистых грунтов значения R в таблице определяют интерполяцией. 3. При расчетах показатель текучести грунтов следует принимать применительно к прогнозируемому их состоянию в период эксплуатации проектируемых зданий и сооружений

7.2.8 Расчетное сопротивление R, кПа, грунта под нижним концом сваи-оболочки, погружаемой с частичной выемкой грунта, но с сохранением грунтового ядра высотой не менее трех диаметров оболочки на последнем этапе ее погружения (при условии, что грунтовое ядро образовано из грунта, имеющего те же характеристики, что и грунт под нижним концом сваи-оболочки), следует принимать по таблице 7.2 с коэффициентом условий работы грунта, учитывающим способ погружения свай-оболочек в соответствии с позицией 4 таблицы 7.4, при этом расчетное сопротивление в указанном случае относится к площади поперечного сечения сваи-оболочки нетто

Способы улучшения несущей способности

При расчете фундамента на прочность учитывается нагрузка от наземной части сооружения и вес свайных опор. Если при складывании всех составляющих и учете коэффициента прочности итоговая нагрузка на основание получается меньше расчетного, то строительство осуществляется по расчетному плану. В противном случае, увеличивается количество свайных элементов либо применяются следующие способы повышения несущей способности:

Инъектирование грунта.

Это наиболее распространенный и эффективный метод увеличения стойкости к нагрузкам для свай любого типа.

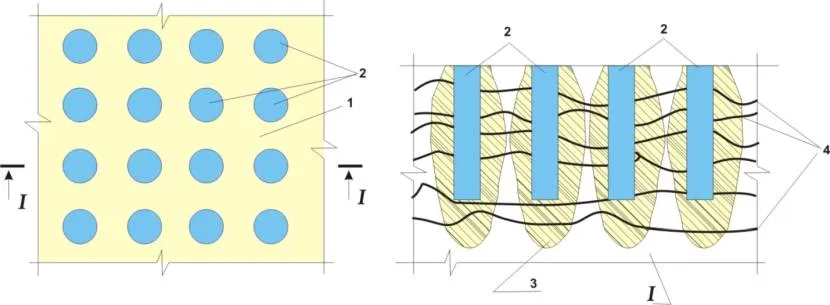

Схема расположения бетонных образований в грунте при инъектировании Источник kommtex.ru

Применяется преимущественно в грунтах низкой плотности. На глубину около 1-2 метров в пространство между сваями, ниже минимальной точки их расположения, с помощью специального оборудования нагнетается цементно-песчаный раствор под постоянно растущим давлением.

В результате вокруг свай образуются упрочненные бетонные образования диаметром до 3-4 метров. При этом расчет инъекций ведется так, чтобы формируемые области примыкали друг ко другу по всему свайному периметру. Технически верная организация процедуры инъектирования повышает несущую способность грунта в 2 раза.

Увеличение диаметра опорной подошвы.

Другой способ увеличения несущей способности в неплотном грунте – увеличение площади опорной подошвы свайного элемента. Проще всего повысить стойкость к нагрузкам за счет усиления диаметра лопастей на винтовых сваях, монтируемых в почву путем завинчивания.

Усиление опорной подошвы сваи Источник beton-zakaz.ru

Сложнее метод применяется к забивным и буронабивным аналогам. Для успешного его применения требуется обустройство камуфлетных свайных опор и предварительным бурением лидерных скважин. В нижней части такого тоннеля осуществляется взрыв. В результате образуется полость-расширение, заполняемое бетонным раствором, в которую впоследствии и погружается ж/б-свая или формируется буронабивная опора.

Расчет общей нагрузки

• Массу стеновых конструкций;
• Суммарную массу перекрытий;
• Массу кровельных конструкций;
• Массу оборудования и полезной нагрузки.

Посчитать массу конструкций можно, определив объем конструкций, и умножив его на плотность использованного материала. Пример расчета массы для одноэтажного здания с железобетонными перекрытиями, кровлей из керамической черепицы и со стенами 600 мм из железобетона, размерами 10 на 10 метров в плане, высотой этажа 2 метра:

• Вычисляем объем стен, для этого умножаем площадь поперечного сечения стены на периметр. Получаем V стены = 20 ∙ 2 ∙ 0,6 = 24 м3. Полученное значение умножаем на плотность тяжелого бетона, которая равняется 2500 кг/см3. Итоговая масса стеновых конструкций умножается на коэффициент надежности, для бетона равный k = 1,1. Получаем массу M стены = 66 т.
• Аналогично считаем объем перекрытий(подвального и чердачного),масса которых при толщине 250 мм будет равняться Мпк = 137,5 т, с учетом аналогичного коэффициента надежности.
• Вычисляем массу кровельных конструкций. Масса кровли для 1 м2 металлочерепицы – 65 кг, мягкой кровли – 75 кг, керамической черепицы – 125 кг. Площадь двускатной кровли для здания такого периметра будет составлять примерно 140 м2, а значит масса конструкций составит Мкр = 17,5 т.
• Общий размер постоянной нагрузки будет равняться Мпост = 221 т.

Коэффициенты надежности для различных материалов находятся в седьмом разделе СП 20.13330.2011. При расчете следует учитывать массу перегородок, облицовочных материалов фасада и утеплителя. Объем, который занимают оконные и дверные проемы не вычитают из общего объема для простоты вычислений, поскольку он составляет незначительную часть общей массы.

Расчет временных нагрузок

Временные нагрузки рассчитываются в соответствии с климатическим районом и указаниями свода правил «Нагрузки и воздействия». К временным относятся снеговая и полезная нагрузки. Полезная нагрузка для жилых зданий составляет 150 кг на 1 м2 перекрытия, а значит общее число полезного веса будет равняться Мпол = 15 т.

Масса оборудования, которое предполагается установить в здании, также суммируется в этот показатель. Для определенного типа оборудования применяется коэффициент надежности, расположенный в вышеуказанном своде правил.

Снеговая нагрузка определяется по формуле:

где ce – коэффициент сноса снега, равный 0,85;

ct – термический коэффициент, равный 0,8;

m – переходный коэффициент, для зданий в плане менее 100 м принимаемый по таблице Г вышеуказанного СП;

St – вес покрова снега на 1 м2. Принимается по таблице 10.1, в зависимости от снегового района.

Показатели временных нагрузок суммируются с постоянными и получается количественный показатель общей нагрузки здания на фундамент. Это число используется для расчета нагрузки на одну свайную колонну и сравнения предела прочности. Для удобства расчета и наглядности примера примем временные нагрузки Мвр = 29 т, что в сумме с постоянными даст Мобщ = 250 т.

Посмотрите видео, как правильно рассчитать нагрузку на основание.

Определение несущей способности сваи

Геометрические параметры сваи и предел прочности это взаимосвязанные величины. В данном примере, нагрузка на один метр фундамента будет составлять 250/20 = 12,5 тонн.

Расчет предела предела нагрузки на отдельно взятой буронабивной сваи ведут по формуле:

где F – предел несущей способности; R – относительное сопротивление грунта, пример расчета которого находится в СНиП 2.02.01-83*; А – площадь сечения сваи; Eycf, fi и hi – коэффициенты из вышеуказанного СНиП; y – периметр сечения свайного столба, разделенный на длину.

Посмотрите видео, как проверить несущую способность сваи с помощью профессионального оборудования.

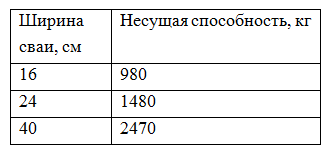

Для сваи полутораметровой длины диаметром 0,4 метра несущая способность будет равняться 24,7 тонны, что позволяет увеличить шаг свайных колонн до 1,5 метров. В таком случае нагрузка на сваю будет составлять 18, 75 тонн, что оставляет довольно большой запас прочности. Изменением геометрических характеристик, а также шага свайных колонн регулируется несущая способность. Данная таблица, представленная ниже, показывает зависимость несущей способности полутораметровой сваи от диаметра:

Существует масса сервисов, позволяющих провести расчет несущей способности сваи онлайн. Пользоваться следует только проверенными порталами, с хорошими отзывами.

От каких факторов зависит шаг?

Минимальным расстоянием между двумя соседними винтовыми сваями является двойной диаметр лопасти.

Максимум ограничивается несущей способностью опор и жесткостью ростверка, испытывающего нагрузку от веса дома.

Каждый пролет между опорами можно рассматривать как балку, жестко закрепленную с двух концов.

Тогда величину нагрузки необходимо рассчитать таким образом, чтобы балка не была деформирована или разрушена, а прогиб в центральной точке не превышал допустимых значений.

На практике обычно поступают проще — на основании многочисленных расчетов и эксплуатационных наблюдений выведено максимальное расстояние между соседними сваями, равное 3 (иногда — 3,5) м.

Эту величину считают критической, если по несущей способности опор получаются пролеты больше 3 м, то добавляют 1 или несколько свай для уменьшения шага.

Винтовые сваи нагрузка расчет

Начинающим строителям, а также всем тем, кто увлекается стройкой, а именно возведением фундамента, полезно будет ознакомиться с этой статьей, в которой указываются основные методики для расчета несущей способности винтовых свай.

Несущая способность винтовых свай: как правильно рассчитать нагрузку на винтовую сваю?

Для того чтобы рассчитать какова нагрузка на 1 винтовую сваю, нужно найти показатели площади основания сваи и узнать точное значение сопротивляемости почвенного грунта. Эти два значения требуется перемножить между собой, чтобы получить значение несущей способности сваи. Итак, приведем пример. Несущая способность винтовой сваи 108, которая установлена в глиняный грунт, будет определена таким способом:

• Для начала требуется узнать значение площади лепестковой подошвы винтовой сваи. Например, диаметр лопастей винтовой сваи 108 равен 300 мм, значит, радиус равен 150 мм. Далее высчитать значение, перемножив радиус лопасти (150 мм) возведенный в квадрат на число Пи (3,14). Получится 706,5 см2.
• После этого, оперируя данными таблицы в источниках, узнать несущую способность того грунта, где устанавливается фундамент. Несущая способность глиняного грунта равна 6 кг/ см2.
• Затем, две полученные величины: нагрузку лопасти подошвы и нагрузку грунта перемножить. Из этого получается 6х706,5=4,2 тонны.

Из этих расчетов становится ясно, какую нагрузку может выдержать одна винтовая свая диаметром 108.

Приведенные выше расчеты могут дать лишь общий результат, без учета конкретно того строения, которое вы планируете возводить. При расчетах следует учитывать и такой критерий, как запас прочности конструкции. Для того чтобы сделать расчет несущей способности сваи при этом, учитывая запас прочности сооружения, нужно воспользоваться формулой: В данной формуле показатель N это та нагрузка, которую мы планируем рассчитать, F – это среднее значение несущей способности сваи, которую можно узнать методом умножения нагрузки грунта и площади винтовой сваи, Yx – это показатель запаса надежности сооружения. Точность вычислений несущей способности винтовой сваи с учетом запаса прочности здания будет определена лишь в том случае, если будет наиболее точно рассчитана несущая способность грунта, на котором будет возводиться постройка.

В конечном счете исходя из указанных нами условий – свая 108 и глинистый грунт, коэффициент запаса надежности сооружения может быть равным:

• 1,75–1,4. Общее количество свай в данном случае может быть от пяти до двадцати, причем сваи должны быть с низким ростверком, монтирующимся на висячих опорах.
• 1,25 – такой коэффициент может быть выявлен при примерном расчете несущей способности грунтовой поверхности, с использованием сваи-эталона при зондировании почвы. Такие испытания проводятся геологами, которые создают на месте установки фундамента площадку для измерений с применением сваи-эталона.
• 1,2 – данный коэффициент получается при максимально точном измерении, которое возможно лишь при тщательном зондировании почвы, а также изучении почвенных образцов в химической лаборатории.

По результатам расчетов получается, что несущая способность свай диаметром 108 равна 3,5 тонны. Этот показатель получается при точном измерении характеристик грунта, и на 1 тонну меньше – 2,5 при расчетах на основании табличных данных о характеристиках грунта.

Какова максимальная способность винтовых свай к нагрузке?

Теперь, когда нам известны все нюансы определения нагрузки на несущую опору, мы может рассчитать максимальную нагрузку на одну сваю. Для того чтобы произвести эти расчеты требуется:

• Грунтовой поверхностью будет выступать песок с максимальной несущей способностью 15 кг/см2.
• Опорой будут выступать свая маркой 108, которая имеет диаметр лопасти 300 мм.
• Коэффициент надежности равен 1,75, который указывает на точные показатели несущей способности и количестве свай около пяти.

В результате на основании этих данных, мы можем определить максимальную несущую способность каждой сваи, воспользовавшись следующим методом:

• Площадь лепестковой опоры сваи 108 равна 706,5 см2.
• Приблизительное значение опоры в соответствии с характеристиками грунтовой поверхности исходя из табличных данных равна — 10,5 тонн (706,5х15).
• Оптимизированное значение опоры (точное значение) равно нагрузке в 6 тонн.

Исходя из этих данных, можно сделать вывод о том, что одна свая, имеющая радиус лопасти 150 мм, которая погружена в песок, может выдержать нагрузку равную 6 тоннам. Винтовые сваи – это очень надежный вид фундамента, которые ценятся в кругах строителей именно за их универсальные и надежные качества.

Несущая способность буронабивной сваи

Буронабивные сваи — конструкции, обладающие наибольшими несущими характеристиками среди всех видов свай.

Это сваи, сформированные в результате заполнения бетоном предварительно пробуренной скважины, они укреплены арматурным каркасом и, как правило, обладают уширенной опорной пятой, которая способствует равномерному распределению оказываемой на почву нагрузки.

Рис. 1.4: Этапы создания буронабивных свай Расчет несущих свойств буронабивных свай выполняется по формуле: Fdu = R×A+u×∫ ycf ×Fi×Hi, в которой:

• R — нормативное сопротивление почвы под опорной пятой сваи;
• А — площадь опорной пяты;
• u — периметр сечения свайного столба;
• Ycf — коэфф. условий работы грунта на боковой стенке столба (=1);
• Fi — среднее сопротивление боковой поверхности опорной пяты;
• Hi — толщина слоев почвы контактирующих с боковой стенкой свайного столба.
• R, Fi и Hi — это нормативные данные, которые вы можете взять из нижеприведенных таблиц.

Таблица 1.2: Расчетные сопротивления на боковых стенка свай (Fi)

Таблица 1.3: Расчетная толщина слоев почвы контактирующей с боковыми стенками сваи (Hi)

Таблица 1.4: Сопротивление разных типов грунтов под опорной подошвой сваи (R)

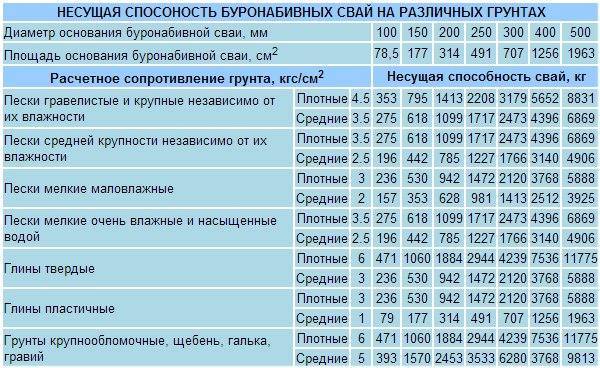

Увидеть усредненные показатели несущих характеристик буронабивных свай вы можете в нижеприведенной таблице.

Таблица 1.5: Несущая способность буронабивных свай
