Технология в деталях
В целом строительство дома по данной технологии занимает 2–2,5 месяца. Объясняется такая скорость технологическим удобством: приступая к возведению стен дома, строители из отдельных пластин с помощью пластмассовых фиксаторов собирают блоки несъемной опалубки, напоминающие собой детали конструктора «Лего». Из блоков составляется полая конструкция стены, затем в образовавшуюся полость устанавливается арматурный каркас и заливается бетон. В результате получается готовая к отделке монолитная железобетонная стена. Ограждающей конструкции, которая в процессе строительства служила опалубкой, в процессе эксплуатации предстоит роль тепло- и звукоизоляционного материала. Внешний слой пенополистирола толщиной 7,5–10 см защищает дом от воздействия внешних погодных факторов, например от промерзания, а внутренний толщиной 5–7,5 см работает как барьер по теплообмену между теплым воздухом жилых помещений и бетоном стен.
В прочности получившейся конструкции сомневаться не приходится, так как в основание дома закладывается монолитная бетонная плита толщиной 30 см, способная выдержать дом вплоть до 6 этажей высотой. Из фундамента сквозь толщу стен проходит арматура, которая придает бетонным стенам жесткость и сейсмоустойчивость. Разумеется, перекрытия тоже должны быть монолитными. В результате 24-этажный дом высотой до 75 метров, построенный по такой технологии, способен выдержать землетрясение силой в 7 баллов, что подтверждено техническим свидетельством Госстроя России. Впрочем, пока несъемную опалубку из пенополистирола применяют в основном в строительстве индивидуальных 2-3-этажных коттеджей.
Пример расчета стоимости дома
Стоимость возведения коробки двухэтажного коттеджа размерами 10,8×12,3 м и площадью 220 кв. м по технологии несъемной опалубки из жесткого пенополистирола без внешней и внутренней отделки составит 2 747 905 рублей, в пересчете на квадратный метр — 12 431,71 рубля. С расходами на отделочные, фасадные и интерьерные работы получится 16–18 000 рублей за «квадрат» общей площади, то есть в целом 3 520 000 -3 960 000 рублей за дом под ключ. В расчет приняты материалы экономкласса: снаружи будет штукатурка или недорогой сайдинг, внутри стены оклеят обоями или покрасят.
Размеры блоков опалубки
Поэтому для улучшения теплоизоляционных свойств опалубки следует плотно крепить пенополистирол к конструкции из железобетона. Величина блоков несъемной опалубки определяет ее размеры. Обычные размеры типового блока – 300x500x1000 мм, выступающие стенки опалубки при этом имеют ширину 70-75 мм со всех сторон.Для использования в возведении фундамента и стен пенополистирола нет требования наличия у них в конечном результате определенных размеров. Благодаря простоте обработки данного материала, при работе с ним не нужны специальные инструменты или особые навыки
Подгонка и обрезка листов производится легко.При этом важно не уменьшать толщину стенки из пенополистирола с внешней или внутренней стороны, из-за чего может быть утеряна прочность материала и испорчен блок. После застывания залитого в опалубку бетона следует обработать внешний слой пенополистирола.
Типы и размеры блоков
В среднем, размер блока составляет 1000*250*250 мм. Вес элемента зависит от размера и колеблется в пределах 1 -1,5 килограммов. Толщина стенок, как правило — 5 см, промежуток — 15 см (заливается бетоном). По типу сечения модули опалубки бывают следующих видов:
| Блок Т-образный | Блок круговой несъемной опалубки |
| Блок угловой радиальный | Блок угловой |
| Блок угловой (угол 45º) | Блок прямой |
| Блок П-образный | Несъемная опалубка для межэтажных перекрытий |
Блоки устанавливаются в шахматном порядке. Укладка осуществляется со смещением, кратным 250 мм, что позволяет обеспечить совпадение вертикальных пустот (ниш) в блоках верхних рядов.
Как сделать несъемную опалубку своими руками
Единственным недостатком несъемных блоков из пенополистирола является высокая стоимость таких изделий. В итоге, желающие сэкономить на возведении несъемной опалубки строители изготавливают самодельные опалубочные элементы из подручных материалов.
Причем лучшая несъемная опалубка «своими руками» изготавливается либо из бетона, либо из песчано-цементного раствора, легированного древесной или полимерной стружкой.
И на практике этот процесс выглядит следующим образом:
- В подготовленную форму (стальную коробку с пенопластовыми вкладышами) водят бетон марки М150 или песчано-цементный раствор, приготовленный из портландцемента и крупного песка (пропорция 1 к 4).
- После чего формы с раствором устанавливают на вибростенд, который уплотняет бетонную (цементную) заливку, избавляя форму от пузырьков воздуха и пустот.
- Далее, формы складируют под навесом (можно прямо на участке).
Спустя 5-6 дней из формы извлекается цементный блок, заполненный на 75-80 процентом пенопластовыми вкладышами. И после удаления вкладышей блока преобразуется в деталь для будущей несъемной опалубки.
Установка
Установка несъемной опалубки
Всем известно, что для фундамента важно использование экструзивного пенополистирола, так как у несъемной опалубки присутствуют гидроизоляционные свойства. Такая несъемная опалубка лучше, чем традиционная. Все потому, что прочнее, а также она защищена от появления сырости
Также отличием такого материала считается – при заливке бетонной смеси для фундамента враспор, конструкция не нуждается в дополнительной поддержке каркаса
Все потому, что прочнее, а также она защищена от появления сырости. Также отличием такого материала считается – при заливке бетонной смеси для фундамента враспор, конструкция не нуждается в дополнительной поддержке каркаса.
Выполняя работу, плиты из пенополистирола крепятся к стене траншеи, и только после этого залить бетонную смесь. Вследствие чего грунт никак не может повлиять на бетон, а опалубка остается невредимой.
В момент строительства стен отгораживаться и пытаться защититься от образования сырости не стоит, ведь паронепроницаемость материалов это тоже плохо, и к тому же вредно. Однако стоит учесть давление бетона на стены опалубки из пенополистирола.
Производители создали специальные блоки для заливки бетонной смеси, благодаря им, стены средней высоты создаются без особого труда. Однако всю работу своими руками производят не сразу, а разделяя ее равномерно на несколько этапов. Посмотрите видео, как использовать несъемную опалубку.
Для некоторых людей это становится неудобным, поэтому чтобы как-то убрать ограничение, нужно сделать еще один дополнительный каркас. Это снижает некоторые достоинства такого типа опалубки для фундамента.
Давайте разберемся, как проводиться установка и заливка стен с применением пенопластовой опалубки:
Первым делом осматривайте поверхность фундамента. Если есть такая необходимость, то основание выравнивается. Так как такой тип опалубки этого требует. Производим разметку основания своими руками, отмечаем углы и другие, немало важные элементы. Далее устанавливаются своими руками блоки опалубки
Как следует, обратите внимание на то, чтобы они были соединены между собой, это касается углов. Проводить такую работу в момент строительства желательно сразу, полностью пройдя весь периметр здания. Проверяйте всю разметку и укладку блоков с помощью уровня своими руками
После этого переходим к монтажу арматуры и заливки бетонной смеси. Работы продолжаются тогда, когда бетон становится прочнее, после чего укладывают следующую партию блоков и так далее
Проверяйте всю разметку и укладку блоков с помощью уровня своими руками. После этого переходим к монтажу арматуры и заливки бетонной смеси. Работы продолжаются тогда, когда бетон становится прочнее, после чего укладывают следующую партию блоков и так далее.
Как собрать систему?
Технология работ состоит в следующем:

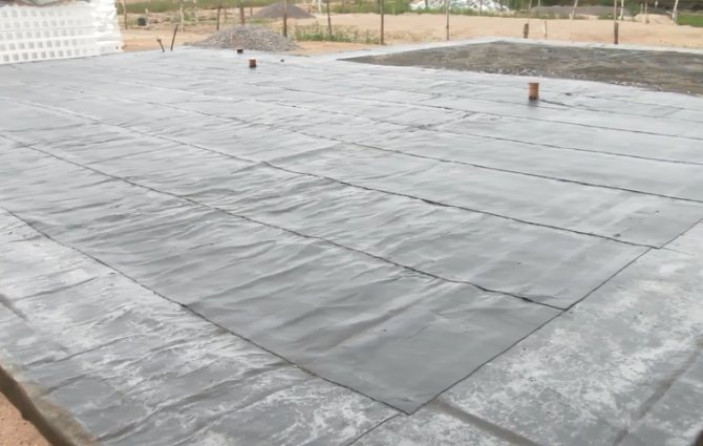

- основание покрывается гидроизоляционным материалом;
- вбиваются арматурные прутья;
- расстояние между рядами выбирается, исходя из проведенных расчётов;
- блоки надеваются на арматурные пруты;
- фиксируется первый слой – горизонтальная арматура помещается в специальные пазы;
- соединение производится внахлест проволочными скрутками;
- на этом уровне размещаются отводы для дверных откосов и внутренних перегородок;
- форму несъёмной опалубки фиксируют при выкладке второго слоя блоков, с обеспечением перекрытия швов;
- отслеживается совпадение боковых сторон каждого слоя, при этом выполняется смещение ряда, чтобы обеспечивалось перекрытие швов;
- подобный процесс напоминает кирпичную кладку;
- по вертикали блоки фиксируются при помощи пазов. Для замыкания достаточно произвести лёгкий нажим;
- выполняется укладка третьего слоя, вертикальные швы выравниваются;
- проводится заливка бетона;
- раствор уплотняется глубинным вибратором или куском арматуры;
- Последние блоки лучше заполнить на ½ — шов окажется внутри блока и стены будут прочнее.
Несъёмная опалубка из пенополистирола своими руками
Перед началом работы важно обратить внимание на следующие моменты:
- раствор заливают равномерно по всему периметру, заливать сразу большое количество бетона нельзя;
- стены траншеи необходимо максимально выровнять, по размеру они должны соответствовать блокам;
- некачественная гидроизоляция негативно скажется на прочности фундамента.
Первым делом необходимо расчистить и выполнить разметку строительной площадки согласно проекту. По периметру выкопать траншею. Глубина должна составлять не меньше 50 см, а ширина 40 см. Далее следует:
Сделать подушку из песка толщиной 15 см
Засыпать послойно, с тщательным утрамбовыванием, смочить водой.

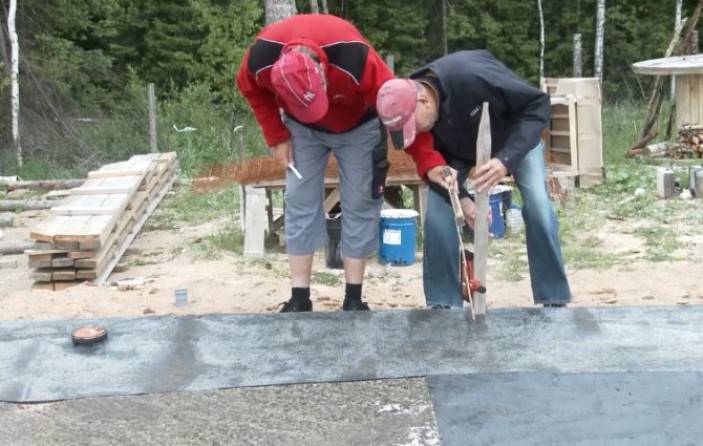

Выполнить гидроизоляцию в траншее, обязательно строительным скотчем проклеивая на стыках гидроизолирующий материал.
Произвести армирование будущего фундамента, крайне важно не повредить арматурой блоки, вставлять прутья следует в специальные отверстия.
Разместить блоки, начиная от угла, закрепить при помощи предусмотренных креплений, они должны располагаться вверху. Угол должен быть выровнен строго 90°
Правильное закрепление обеспечит надёжную фиксацию опалубки.
По завершении первого ряда необходимо проверить горизонтальную линию при помощи уровня.
Для сборки нового ряда угловой блок нужно сместить относительно нижнего, тогда прикреплённые к нему последующие изделия сместятся автоматически.
Обязательно нужно предусмотреть размещение необходимых коммуникаций. Для этого можно установить трубы подходящего диаметра.
При необходимости укоротить блоки по длине, разрезать их можно вдоль пазов, расположенных по краям, в противном случае блок будет непригоден для крепления к следующим изделиям.
В имеющиеся пазы установить арматуру, вертикальные элементы прикрепляют проволокой к горизонтальным. Чтобы прикреплять следующий слой арматуры, они должны быть выше уровня бетона.
Завершив выкладывать блоки на запланированной высоте, можно приступить к бетонированию. Первая заливка раствора производится, когда установлены 3–4 ряда форм. Обязательно нужно уплотнить раствор с помощью глубинного вибратора. Следующий ряд собирают после застывания бетона. В конце нужно положить несколько рядов кирпичей либо закрепить доски.
Несъёмная опалубка из пенополистирола нерациональна при строительстве в регионах с отрицательной среднегодовой температурой. При постоянном промерзании грунта материал разрушается, фундамент даст осадку.
Не рекомендуется использование тонкослойной опалубки и для средней полосы России. В данном случае правильный выбор – это толстостенные блоки, к примеру, ПСБ-С 50, дороговизна материала обеспечит срок службы от 50 лет и дольше.
На видео показано, как сделать несъемную опалубку для фундамента из пенополистирола своими руками:
Преимущества опалубки из пенополистирола
Пенопластовый каркас обладает следующими плюсами:
- Отличается высокими теплоизоляционными характеристиками. В случае монтажа фундамента или стен из пенобетона, поверхность не придется дополнительно оббивать листами пенопласта.
- Подходит для возведения сложных многоэтажных зданий и для простых построек;
- Процесс монтажа занимает значительно меньше времени.
- Минимальный вес блоков.
- Не подвержен грибкам, плесени и атакам термитов.
- Пенополистирол стоит намного дешевле дерева.
- Отличается повышенной влагостойкостью и герметичностью.
Кроме этого, фундамент, установленный на пенополистирольную опалубку, будет отличаться повышенными энергосберегающими свойствами и паропроницаемостью.
Однако, учитывая все преимущества этого материала, несъемная опалубка из пенопласта обладает и массой минусов.
Опалубка из пенополистирола: особенности
Еще не так давно опалубка изготавливалась только из дерева, сейчас сделать данную конструкцию можно не только намного быстрее, но и проще используя такой материал как – пенополистирол.
Для этого в подготовленную траншею необходимо установить заранее заготовленные модули. Края материала нужно прочно соединить при помощи специально предназначенных крепежных перемычек.
Перед тем как приступить к работам по армированию, потребуется установка стоек, которые придают конструкции большую устойчивость
Также обращаем внимание, что для монтажа арматуры нет надобности для проведения каких-либо дополнительных работ. Поскольку, как правило в таких пенопоистироловых модулях уже есть специально предназначенные пазы, куда собственно и крепится арматура. Поэтому остается только лишь залить блоки подготовленным раствором и ждать пока он застынет
Поэтому остается только лишь залить блоки подготовленным раствором и ждать пока он застынет.
Установка
Установка несъемной опалубки
Всем известно, что для фундамента важно использование экструзивного пенополистирола, так как у несъемной опалубки присутствуют гидроизоляционные свойства. Такая несъемная опалубка лучше, чем традиционная
Все потому, что прочнее, а также она защищена от появления сырости. Также отличием такого материала считается – при заливке бетонной смеси для фундамента враспор, конструкция не нуждается в дополнительной поддержке каркаса.
Выполняя работу, плиты из пенополистирола крепятся к стене траншеи, и только после этого залить бетонную смесь. Вследствие чего грунт никак не может повлиять на бетон, а опалубка остается невредимой.
В момент строительства стен отгораживаться и пытаться защититься от образования сырости не стоит, ведь паронепроницаемость материалов это тоже плохо, и к тому же вредно. Однако стоит учесть давление бетона на стены опалубки из пенополистирола.
Производители создали специальные блоки для заливки бетонной смеси, благодаря им, стены средней высоты создаются без особого труда. Однако всю работу своими руками производят не сразу, а разделяя ее равномерно на несколько этапов. Посмотрите видео, как использовать несъемную опалубку.
Для некоторых людей это становится неудобным, поэтому чтобы как-то убрать ограничение, нужно сделать еще один дополнительный каркас. Это снижает некоторые достоинства такого типа опалубки для фундамента.
Давайте разберемся, как проводиться установка и заливка стен с применением пенопластовой опалубки:
Первым делом осматривайте поверхность фундамента. Если есть такая необходимость, то основание выравнивается. Так как такой тип опалубки этого требует.
Производим разметку основания своими руками, отмечаем углы и другие, немало важные элементы.
Далее устанавливаются своими руками блоки опалубки
Как следует, обратите внимание на то, чтобы они были соединены между собой, это касается углов. Проводить такую работу в момент строительства желательно сразу, полностью пройдя весь периметр здания
Проверяйте всю разметку и укладку блоков с помощью уровня своими руками.
После этого переходим к монтажу арматуры и заливки бетонной смеси.
Работы продолжаются тогда, когда бетон становится прочнее, после чего укладывают следующую партию блоков и так далее.
Этапы заливки бетона в опалубку
Укладывание арматуры в опалубочную форму

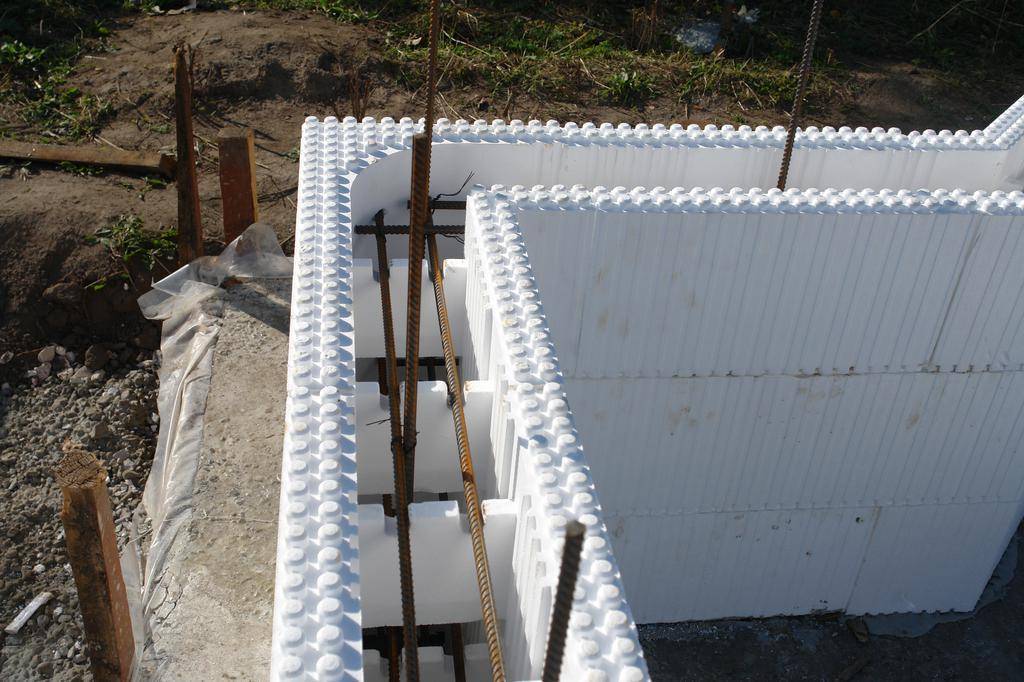

В блоках имеются гнёзда под штыри. Вначале укладываются стояковые детали, предоставляющие добавочную стойкость. Поперечную арматуру обустраивают вертикально внахлёст в пазы снизу и связывают проволокой между ними, с горизонтальными шестами и стойками.
Закладывание ходов для коммуникаций
Для создания ходов в блоки горизонтально заводятся отрезки труб большущего сечения. Это хорошо проделать до их укладки на место. Ходы образуются в различных участках.
Заполнение бетоном внутренних ниш
Выложенный бетон надо уплотнить, проделать это можно за счёт глубинного вибратора. Плоскость верхушечного слоя выравнивается мастерком.
Советы и рекомендации по изготовлению несъемной опалубки
Для связывания панелей и блоков между собой производители предлагают специальные стяжки из пластика или металла. Последние предпочтительней, так как пенополистирол при любой плотности прочностью обладает относительно малой. Для подобных перемычек характерно наличие резьбы по краям, что значительно упрощает корректировку расстояния между плоскостями и способствует его сохранению под давлением со стороны раствора.
Относительно состава опалубка из пенопласта может быть технической или бытовой. Первый вариант применяется только для возведения фундаментов, цокольного этажа. В зависимости от технологии устройства стен утеплитель оказывается внутри или снаружи здания. Для первого допускается только материал категории бытовых пенопластов. Это обосновано различной степенью выделения вредных веществ
Во время отделочных работ важно учитывать способность пенополистирола плавиться и гореть, а также разрушаться под воздействием ультрафиолетовых лучей и растворителей, нефтепродуктов
Установка несъемной полистирольной опалубки не требует использования грузоподъемной техники, с процессом возведения опорной системы может справиться 1 человек без особого опыта. Материал характеризуется легкостью, устойчивостью к влаге, биологическому поражению, способностью удерживать тепло, поглощать шумы. Также большим плюсом является относительно низкая стоимость и многообразие форм с доборными элементами. Однако во время работы стоит помнить о хрупкости блоков и панелей, необходимости в герметизации стыковочных соединений.
Так ли хороша несъемная опалубка из пенополистирола?
Традиционно, для изготовления фундамента и стен в монолитных бетонных домах, бетон заливался во временную опалубку, которая удалялась после высыхания бетона. Технология постройки с использованием несъемной опалубки является альтернативой такому строительству. Опалубку изготавливают из пенополистирола, который складывается как блоки лего. После монтажа опалубки устанавливается арматура, выравнивается опалубка и в нее заливается бетон. После высыхания бетона, на протяжении всей жизни здания, пенополистирол работает в качестве изоляционного материала. Вроде, кажется, очень хорошая технология быстрого возведения дома. Легкая опалубка, которую не надо снимать, обеспечивает фактическое отсутствие отходов. Здания, построенные с использованием несъемной опалубки, имеют повышенную прочность и позиционируются как энергоэффективные и экологичные. Но так ли на самом деле хороша несъемная опалубка из пенополистирола?

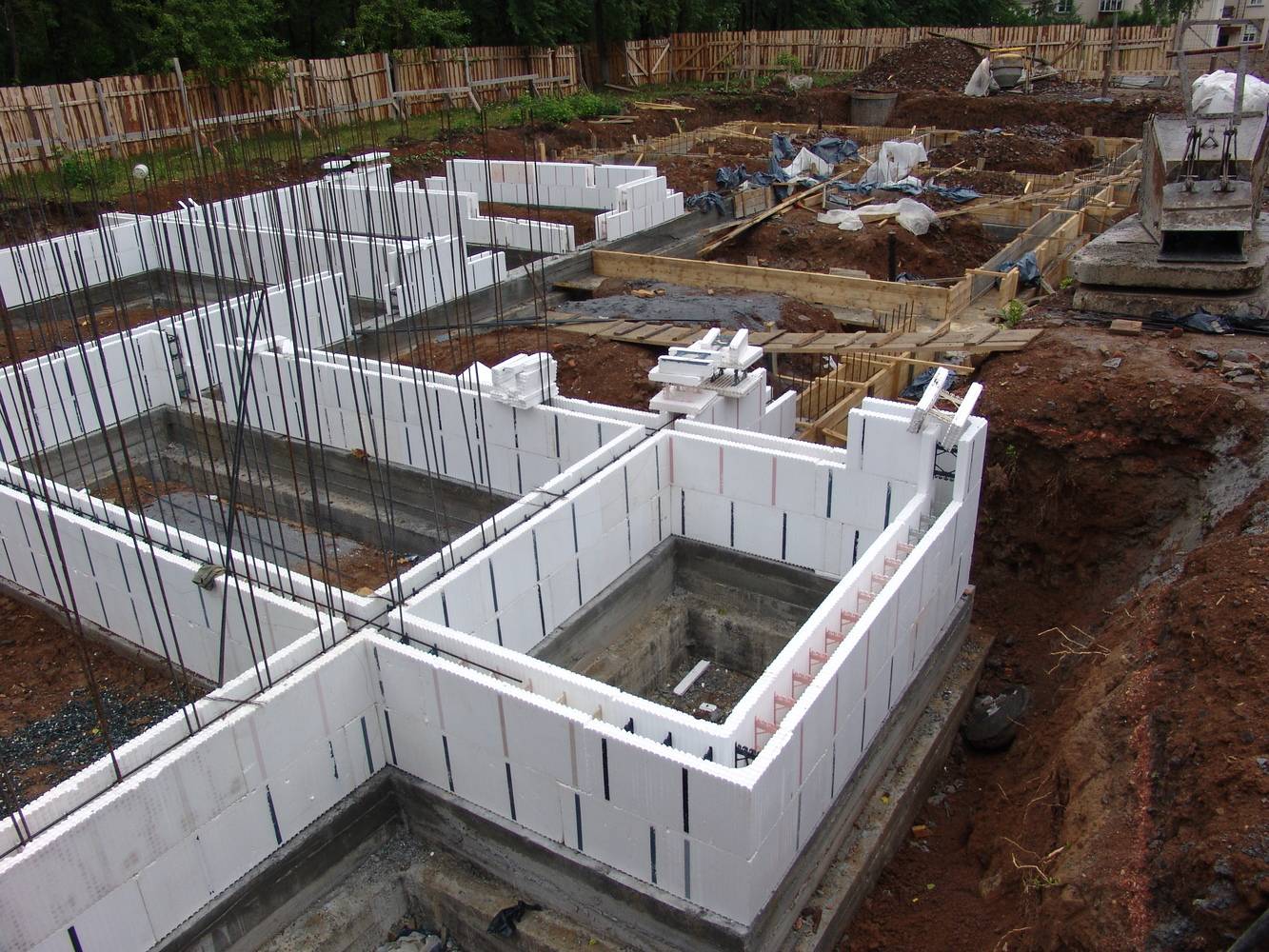

Несъемная конструкция для фундамента из пенополистирола
При заливке фундамента требуется форма — опалубка для фундамента. Популярны несъемные модели, которые можно установить своими руками.
Подготовительные работы
На подготовительном этапе проводятся разработки проекта несъемной опалубки из пенополистирола, разметка участка, расчистка, выравнивание. Чтобы подготовить участок под строительство, требуется строительная техника. После разметки будущего основания монтаж производить проще, видны границы строения.
Подготовка площадки для несъемной опалубки из пенополистирола
Сборка несъемной опалубки из пенополистирола своими руками
Переходим к установке опалубки:
- Забиваем стержни арматурные прутья в песчано-щебневую подушку.
- Необходимо выровнять дно. Нижняя часть заливается небольшим слоем бетона.
- После заливки стяжки, можно приступать к монтажу пенопластовых блоков. Делается нанизыванием на арматурный прут. Сборка опалубки производится по принципу конструктора – паз-шип.
Сборка
- Чтобы повысить прочность несъемной опалубки из пенополистирола, стыкующиеся элементы пропениваются монтажной пеной.
- Чтобы при заливке бетона на конструкциях большого размера, их не выдавило, необходимо воспользоваться дополнительными укрепляющими конструкциями — доски, бруски как распорки.

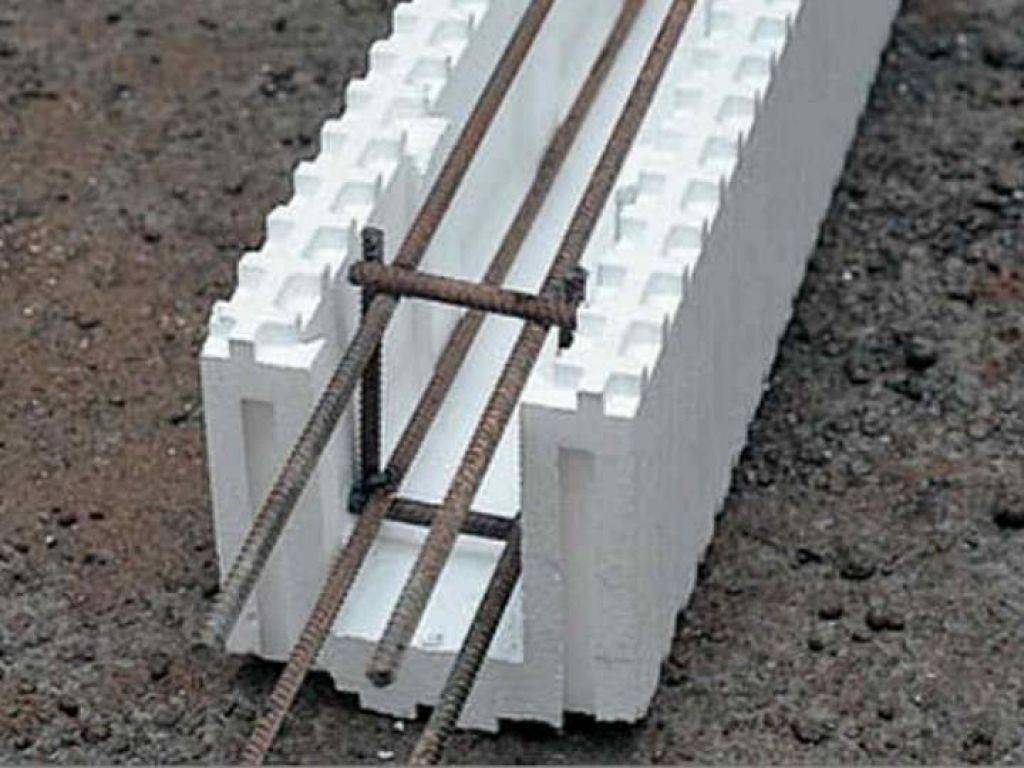

Укладка арматуры своими руками
После возведения первого ряда блоков, рекомендуется начинать армирование продольно лежащими прутьями. Необходимо связать вязальной проволокой с пластиковыми ребрами жесткости. Следующие ряды нуждаются в армировании.
Армирование
Не стоит забывать об установке вертикальных прутьев арматуры. Придают дополнительную жесткость сооружению.
Места для коммуникаций
В местах прохождения коммуникаций необходимо сделать проходные отверстия. В блоках прорезаются дырки чуть большего диаметра, чем необходимо для прокладки коммуникаций, в них устанавливаются пластиковые трубы. Закладка проходов проводится в разных участках основания.
Порядок работ при утеплении пеноплексом
Перед приобретением описываемого материала стоит определить, какая толщина необходима для выполнения определенных работ. Чтобы понять, как именно производится монтаж, следует внимательно ознакомиться с некоторыми нюансами.
Весь процесс можно разделить на два этапа:
- земляные работы;
- создание гидроизоляционного слоя и закрепление пеноплекса при помощи клея на поверхности основы.
Создание теплоизоляционного слоя при использовании пеноплекса начинается с подготовки поверхности. Основание со всех сторон окапывается рвом, глубина которого соответствует уровню промерзания почвы. После этого происходит очищение поверхности фундамента от земли и других загрязнений. Затем он выравнивается цементным раствором.
Утепление пеноплексом должно происходить только после нанесения битума в несколько слоев. Чтобы зафиксировать материал на основании, можно использовать мастику на основе битума. Часто применяются и другие клеевые составы.
Клей наносится точечно, после чего и происходит прижатие утеплителя. На таких составах пеноплекс держится достаточно хорошо и не нуждается в дополнительных креплениях.
После засыпки грунтом материал плотно прижимается к фундаменту. Выбирая размер пеноплекса, стоит учитывать, что фундамент должен быть защищен полностью. При этом плиты должны возвышаться над поверхностью почвы примерно на 40 см. Это способствует защите от попадания между материалами талой воды.
В некоторых случаях для закрепления утеплителя на фундаменте используются дюбели. На одной плите достаточно закрепить всего 4 дюбеля. Процесс утепления производится достаточно просто, поэтому все работы можно выполнить собственноручно.

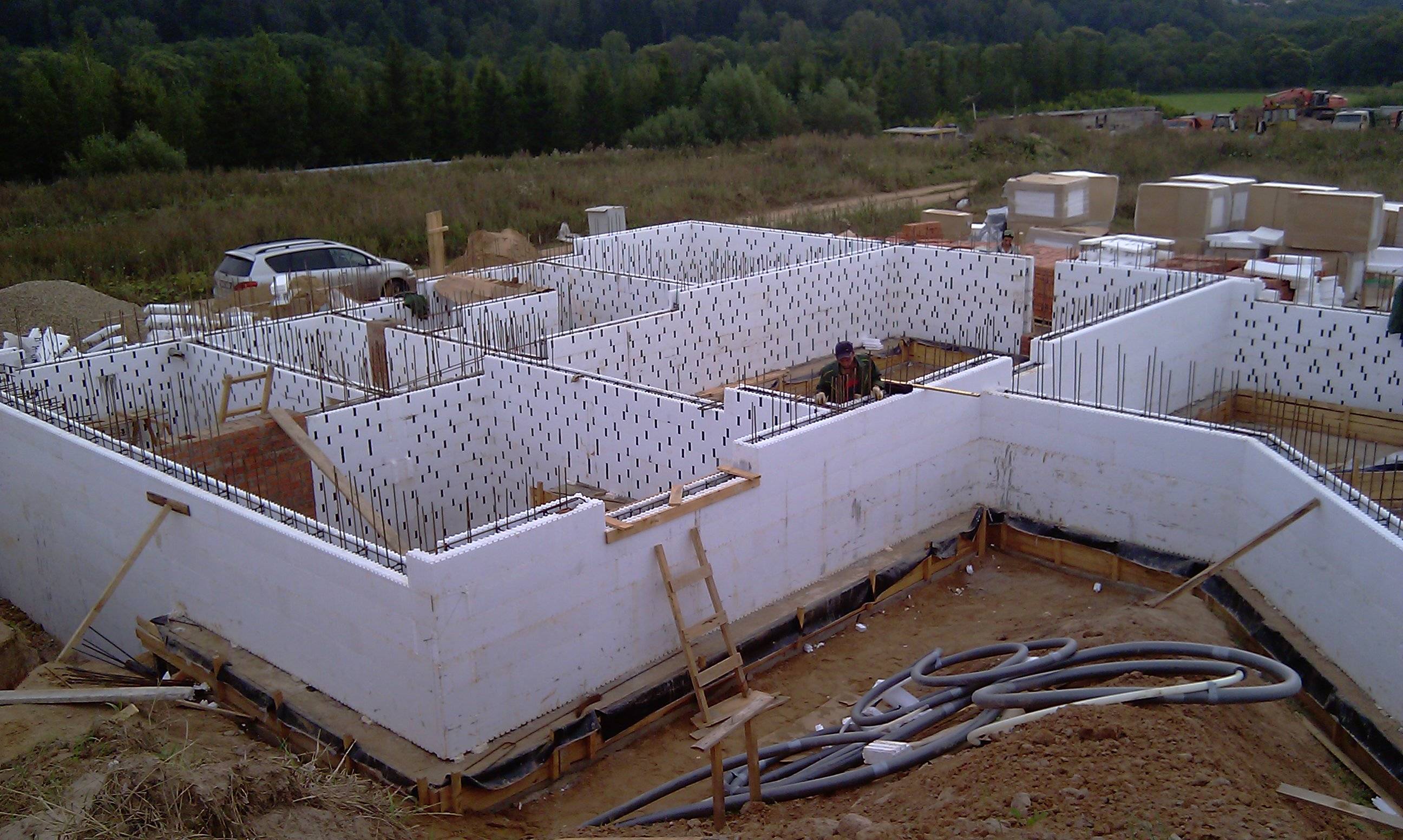

Технология установки несъёмной опалубки

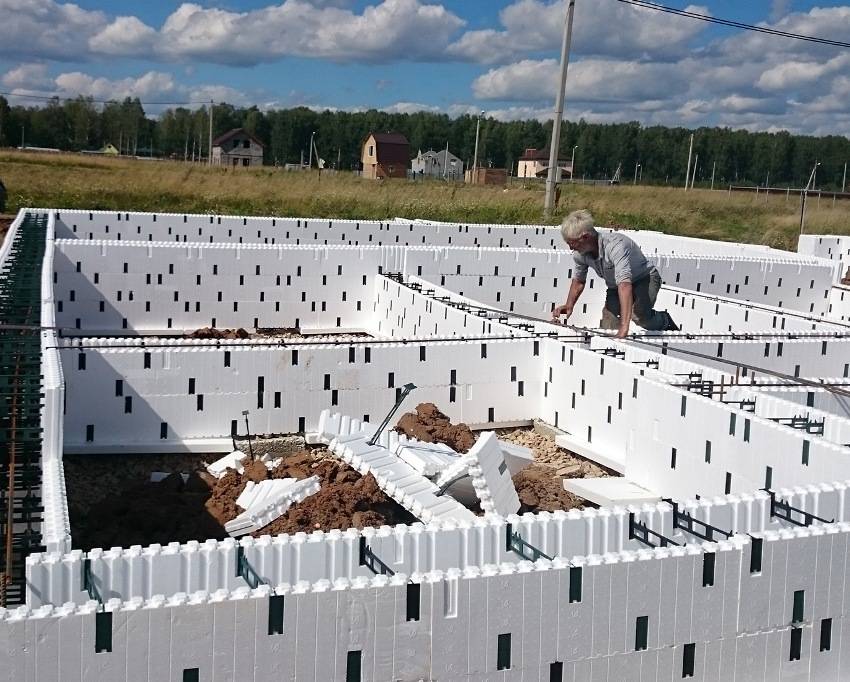

Монтаж конструкции настолько прост, что освоить данную технологию сможет даже новичок.
Монтаж кострукции из пенополистирола
Блоки устанавливаются на фундамент, который предварительно покрывается гидроизоляционным слоем. Насаживать их нужно на исходящие из основания пруты арматуры, которые необходимо заложить заранее. Боковое соединение блоков происходит с помощью специальных пазов.
Блоки несъёмной опалубки соединяются друг с другом через специальные пазы и фиксируются резьбовыми стяжками
Есть определённые нюансы, которые обязательно нужно учитывать при монтаже несъёмной опалубки из пенополистирола своими руками:
Ещё до заливки необходимо позаботиться об отверстиях для коммуникационных труб.
- Стены всё равно нуждаются в армировании, причём качество материала должно быть самым высоким.

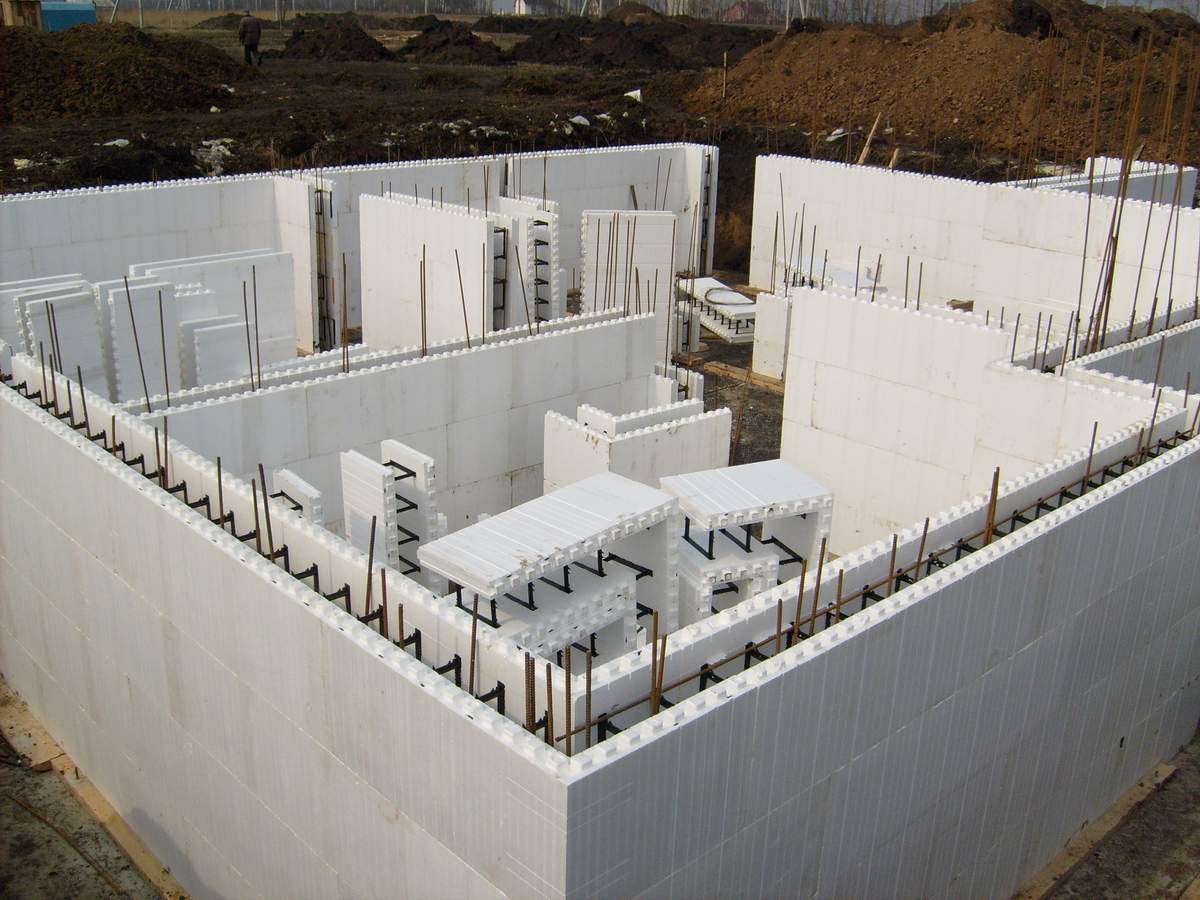

Технология укладки полистирольных блоков напоминает кирпичную кладку, однако в данном случае каждый ряд должен быть немного смещён в горизонтальном направлении относительно предыдущего. Это гарантирует надёжность фиксации блоков.
Технология возведения фундамента с несъёмной опалубкой представляет собой комбинацию возведения стен из пустотелых блоков и заполнения образовавшихся полостей бетонной смесью
Выводы и некоторые сравнения
В заключении хочется затронуть вопрос о стоимости. Многие скажут, что технология дорогая и в данный момент не по карману. Спешу вас обрадовать: это не так.
Если сравнивать классический вариант опалубки и вариант, рассмотренный выше, то простые расчёты показывают, что инновации выигрывают примерно на 20 процентов. Здесь учитывается стоимость обрезной доски, монтажные и демонтажные работы, утеплитель ЭППС и работы по утеплению. Расчёты производились при строительстве ленточного фундамента для дома 12 на 12 метров.
«Модная» несъёмная опалубка для фундамента на российском строительном рынке представлена двумя всемирно известными производителями: это «Пеноплэкс» и «Технониколь». Я думаю, что их репутация ни у кого не вызывает сомнения. А группа компаний «Бифаст» — это крупнейший поставщик крепёжных изделий, в том числе и универсальных стяжек для опалубки. Одним словом, кому интересно, можете зайти на сайты этих компаний и изучить информацию более подробно.
На этом буду заканчивать. Надеюсь, донёс до читателя, что существует более выгодная и практичная альтернатива обычной опалубке. Кстати, если планируете строительство бани солидных размеров, стоит задуматься именно о таком варианте фундамента.
Удачных проектов и мира вашему дому! Пока!
