Навесы для мангалов своими руками — разновидности конструкций

Выбор материала

Когда проблема крыши для барбекю коснулась лично меня, я недолго думал. После постройки забора у меня осталось немного металлического профиля сечением 60×30 мм и 20×20 мм, добрых десять метров толстостенного уголка 50×50 мм и собственно сам профлист.

Для изготовление простенького навеса, этого было более чем достаточно. Вы только посмотрите, какие конструкции из металла можно найти в сети:

Хотя будь у меня вместо профилированного железа поликарбонат, результат мог бы получиться еще красивее.

Мало того, современные умельцы доказывают, что толковую крышу над мангалом можно и вовсе изготовить из дерева. При этом она будет ничем не хуже металлической.

Следует понимать, что навес – это не дом. Тут нет смысла вбрасывать серозные средства. Гораздо разумнее отталкиваться от тех материалов, которые есть в наличии. «Используй то, что под рукою и не ищи себе другое». Помните эту поговорку? Так вот, она как раз для нашего случая.

Монтаж покрытия

Сложность изготовления кровли зависит от того, какую крышу будет иметь навес над мангалом:

1. Для односкатной вдоль уклона кладут стропила из бруса, бревна, толстых досок (3-5 см) или металлических деталей (труба 5-10 см). Расстояние между ними – 1 м. Поперек набивают обрешетку из досок 2-2,5 см под металлопрофиль и другую непрозрачную кровлю. Для поликарбоната делают аккуратную обрешетку из бруска или профтрубы, располагая детали на расстоянии 0,5 м.
2. Двухскатную начинают монтировать с изготовления ферм из 2 соединенных в верхней точке стропил. Для жесткости в верхней трети их соединяют поперечиной. Стропильные системы поднимают и крепят к верхней обвязке на гвозди или сварным швом в зависимости от материала. Расстояние между фермами – не более 1 м. Верхние углы соединить коньковым элементом, проходящим по всей длине конструкции. Между стропилами сделать дощатую обрешетку с шагом 30-50 см.

Концы стропил и обрешетки должны выходить за периметр обвязки на 20-30 см, образуя свесы кровли.

Как варить навес и собирать его

Монтаж навеса с использованием воротка

Если вы совсем не владеете этим ремеслом, то сварку лучше поручить специалисту. Но если есть сварочный аппарат и умение, то изготовить в том числе сварку навеса с трубчатым сечением вам удастся. Сначала проводится сращивание по краям. Затем продолжаете к центру. Точечное наживление, сверка уровнем, правка кувалдой, обварка всех элементов — это этапы сварочных работ. Как правило, боковые части и стропила собирают поочередно и раздельно, а затем также по очереди ставят их на опоры — боковые и затем на них и стропильные. При наличии подъемника каркас навеса можно полностью собрать прямо на земле и поднять уже на место в сборе.

Готовый каркас ставится на опоры, для этого потребуется помощь, так как одной парой рук не обойтись. Далее проводится такая же сварка точечным способом, проверяется точность с помощью уровня, наконец, проводится сварка постоянная. Когда каркас собран, следует зачистить места соединений, чтобы снять окалину, и далее металлический каркас обрабатывается антикоррозийным покрытием. Нередко металлопрофиль уже имеет такое покрытие. Если же он не обработан, обработку надо осуществить самостоятельно.

Конструктивные особенности

Любой навес для барбекю состоит из опорных вертикальных столбов и крыши. Это может быть отдельно стоящее строение, конструкция на отдельной площадке, примыкающая к дому, хозблоку, бане, гаражу, беседке, либо моносооружение, обычно мобильное, где крыша и мангал соединены между собой стойками.

Размер навеса для барбекю напрямую связан с размером печи. Это может быть маленькое укрытие только над очагом, либо полноценная крыша с местом для отдыха.

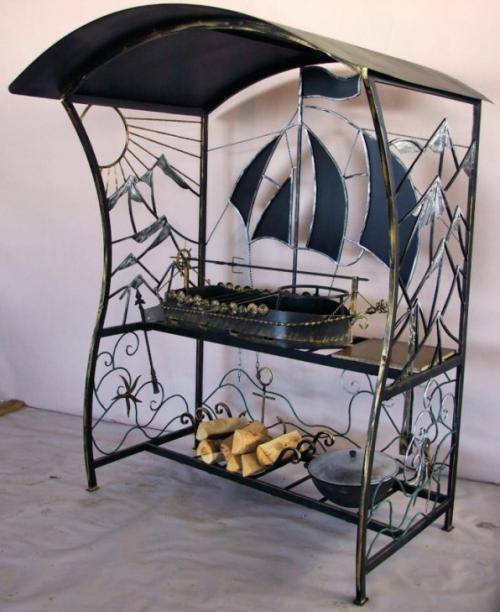

Навесы для барбекю, фото мобильной кованой конструкции

Каркас навеса для мангала – материалы

Каркас – это опора навеса для мангала, она должна быть прочная, огнеупорная, жаростойкая, простая в уходе, не реагировать на дельты температуры и перепады влажности. Но вместе с тем красивая и гармонично вписываться в общий архитектурный ансамбль участка. Здесь можно выделить 3 вида навесов для барбекю:

Деревянные из бруса, оцилиндрованного бревна, стволов деревьев. Такие сооружения прекрасно вписываются в любой ландшафтный дизайн. Построить деревянный навес для барбекю своими руками достаточно просто, не требуется специальных навыков и оборудования, материал легко обрабатывается бытовыми инструментами. К недостаткам можно отнести недолговечность, пожароопасность и гниение дерева, его поражают грибки, отдельно подчеркнем уязвимость перед грызунами и насекомыми. Чтобы продлить срок эксплуатации и сохранить эстетику, деревянный каркас для навеса барбекю необходимо тщательно обработать огнестойкими и антисептическими средствами, дополнительно прогрунтовать и покрасить.

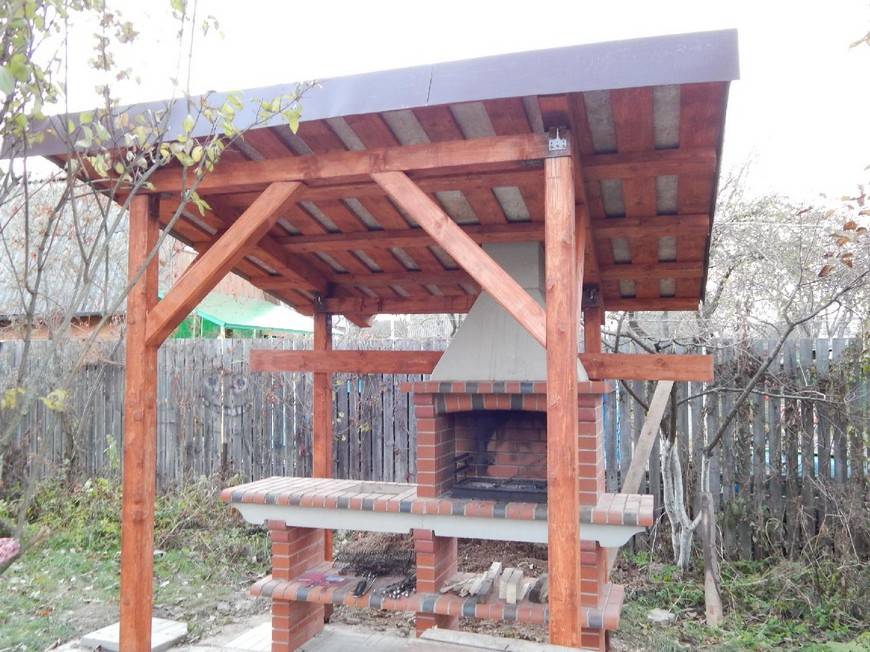

Навес для мангала, фото деревянной постройки в рустикальном стиле

Металлические: кованые, сварные, сборные. Это самый востребованный вид навесов над мангалом. Главное преимущество – долговечность и пожаробезопасность материала. Если в хозяйстве есть сварочный аппарат, а у вас навыки работы на нем, по сути, навес для барбекю из металла – это недорогое, простое и очень надежное сооружение, которое прослужит не один десяток лет. Но металлический навес для мангала подвержен коррозии, нагревается от УФ-лучей и огня. Каркас необходимо обработать антикоррозийным средством, покрыть грунтом и краской, здесь хорошо себя зарекомендовали составы с молотковым эффектом.

Навес над мангалом, фото переносной сварной конструкции из круглой трубы и профнастила

Каменные, бетонные, кирпичные – такие условно можно отнести к капитальным сооружениям. Чтобы построить навес для мангала из кирпича или камня потребуется, навыки в кладке вертикальных столбов, значительные временные и трудозатраты, а также некоторые неудобства при работе с раствором. Но такой навес над барбекю самый долговечный, совершенно не боится огня и не нагревается от солнца, не нуждается в финишной отделке, в процессе эксплуатации не требуется дополнительного ухода.

Фото барбекю из кирпича под навесом, для такого сооружения рекомендован ленточный или плитный фундамент

Как и из чего лучше сделать крышу для навеса над мангалом

Крыша навеса для мангала может быть одно- или двускатная, арочная, вальмовая, купольная, конусная и даже фигурная криволинейная. Выбор формы зависит от кровельного материала и ваших возможностей. Проще всего своими руками сделать односкатный и арочный навес для барбекю.

Односкатная крыша – самый простой способ защитить барбекю от осадков

В качестве кровельного материала для навеса барбекю чаще всего используют профнастил, рубероид, для арочных конструкций идеальным решением служит цветной поликарбонат. Для сложных, больших пристроек – металлочерепица, мягкая кровля.

Профнастил – это рифленые металлические листы, покрытые прочным полимером, защищающим материал от ржавчины, выгораний, вредных химико-биологических воздействий окружающей среды

Не боится огня, что важно для постройки вокруг барбекю. Огромная цветовая палитра позволяет подобрать листы практически под любой стиль архитектурного ансамбля на участке

Крышу над барбекю рекомендуется делать из профнастила толщиной 0,5 мм

Поликарбонат более универсален относительно профнастила. Для кровли над барбекю лучше подходит сотовый поликарбонат, с ребрами жесткости внутри, толщиной 6-12 мм. Материал слабогорюч, плавится, но почти не поддерживает горения, а монолитно-литые листы вообще не горят. Материал легкий, практически не создает нагрузку на опоры.

Материал гнется, поэтому из него легко своими руками можно сделать крышу над барбекю не только с прямым уклоном, но и арочную, криволинейную, сложной формы, с несколькими изгибами, что открывает широкие горизонты для дизайна пристройки к мангалу.

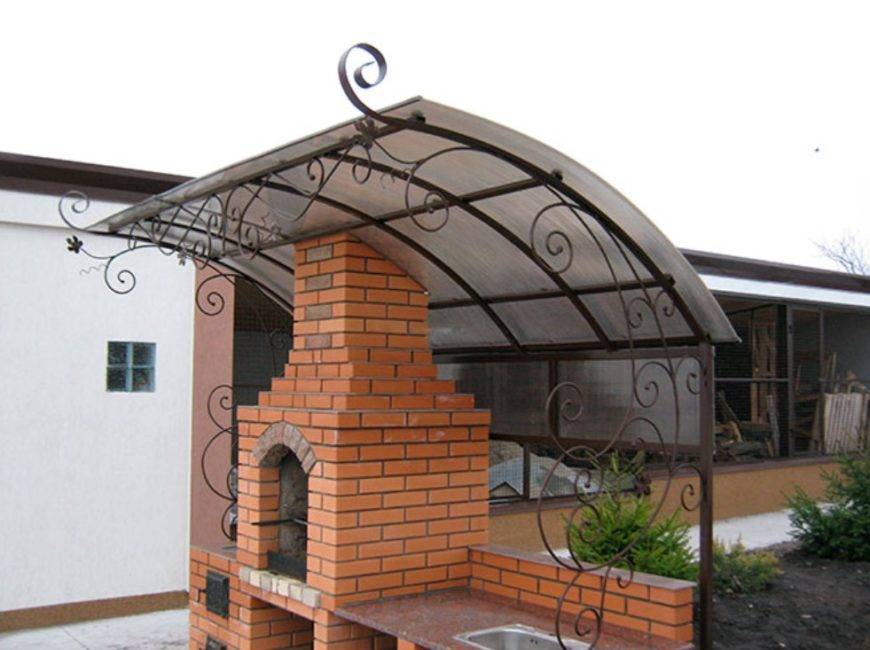

Навес для мангала из поликарбоната выглядит легко и невесомо, благодаря прозрачности материала

Фото и видео металлических мангалов с навесом

Мы уже писали о том, как самому сделать мангал из металла, поэтому здесь подробно на этом останавливаться не будем, только лишь дадим небольшую инструкцию, чтобы уберечь вас от явных ошибок:

Привариваем опоры, думаю понятно, что общая высота должна быть больше человека, чтобы головой не удариться об железо. Например, если высота жаровни 110 сантиметров и к ней мы привариваем опоры, то берем ещё где-то 120-130 сантиметров сами опоры. Ну или сразу берём 210-230 см., если будут также выступать, как ножки. В их качестве вы можете использовать арматуру, трубу или уголки.
К верхней части опор привариваем арки или просто делаем уклон в заднюю сторону конструкции.
Привариваем лист металла к основам

Важно сделать его немного больше, чтобы под него помещалась не только конструкция, но и хотя один мангальщик.

Вот вам ещё видео в самом конце там есть размеры всего материала:

И пара фото, с разными дизайнами для широты фантазии.
Любое фото, которое ниже, увеличивается при нажатии:

Так что если не хотите зависеть от погоды или испорченного праздника, через затяжной дождик, то лучше один раз потратить немного больше сил, времени и денег и сделать хороший навес, который потом выручит вам ещё не раз.

Разновидности

Мангалы из металла могут быть разными. Они могут быть мобильными и стационарными. На загородных участках чаще встречается последний вариант. К таким конструкциям часто приделывают прочное основание из кирпичей, кованые элементы.

Переносные изделия хороши тем, что весят немного и являются не слишком большими для транспортировки. Однако качественность и долговечность у них не настолько хороша. Они изготавливаются из тонкой стали, поэтому намного скорее прогорают.

Жаровни также можно классифицировать по следующим признакам:

• Форма (прямоугольные, бочки, баллоны и прочее);
• Габариты (зависит от числа шампуров, способных поместиться на мангале);
• Функциональность (защита угля, емкость для головешек, крышка, специальная подставка для шампуров и прочее).

Особенности кладки

Сначала строят печь из кирпича, а затем беседку, которую накроют поликарбонатом. Печь с панелью для казана возводят так, как предусматривает выбранная порядовка

При этом важно соблюдать определённые правила

Так, для строительства конструкции с коптильней, мангалом и топкой для казана используют глиняно-песчаный раствор. Гипсовые и цементные смеси не подходят. Жирность раствора должна быть нормальной. Для проверки этой характеристики мастерок нужно окунуть в смесь и вытянуть. Если на нем остался ровный 2-3-сантиметровый слой, то жирность нормальная. Более толстый слой говорит о чрезмерной жирности. Снижают ее добавлением песка или воды.

Швы между кирпичами стоит делать 3-4-миллиметровыми. Исключение составляет шов между шамотным и простым кирпичом. Его толщина должна равняться 6-13 мм. Ту часть печи, которая находится под мангалом, можно делать из пустотелого кирпича. Для остальной части конструкции с местом для казана используют цельный кирпич. При этом топку под казан и камеру-мангал, в которой будет очаг, обкладывают шамотным кирпичом.

Когда печь с мангалом и коптильней завершена, приступают к строительству беседки. Работы выполняют согласно выбранному чертежу. Столбы беседки можно сделать из кирпича, труб или дерева. В качестве кровельного материала можно выбрать поликарбонат с толщиной 26 мм. или любой другой материал. После создания крыши из поликарбоната проводят декоративные работы: выкладывают плиткой пол беседки и отделывают печь.

Каркас для навеса для мангала

Данная часть самая важная, потому что отвечает за устойчивость конструкции и срок ее службы. Навес для барбекю может быть собран из таких материалов:

• дерева;
• металла;
• камня.

Деревянный каркас для навеса

Для опор используют бревна, брус и стволы деревьев. Такое строение выглядит красиво и подходит для любой местности, а особенно для участка с наличием растительности. Данный навес для коптильни и мангала имеет следующие преимущества:

• простоту сборки;
• эстетичность конструкции;
• экологичность используемых материалов.

К недостаткам можно отнести:

• подверженность огню и гниению;
• восприимчивость к большим перепадам температур;
• разрушение под воздействием повышенного уровня влажности;
• плохую устойчивость без бетонирования опор;
• подверженность нападению грызунов и насекомых.

Популярные следующие виды навесов для мангала:

Металлический каркас для навеса

Это универсальное строение, которое сможет прослужить долгое время. Железные опоры можно скомбинировать с любым видом кровли. Можно сделать сложную конструкцию или простой навес для мангала, все зависит от умений или финансового положения. Металлический каркас имеет ряд преимуществ:

• высокая надежность и прочность;
• отсутствие гниения материала;
• красивый внешний вид;
• долгий период эксплуатации.

Среди недостатков можно выделить:

• стоимость;
• требуется обработка от коррозии.

Металлический каркас может быть собран в таких конструкциях:

Кирпичный каркас для навеса

Распространено капитальное строение из бетона, кирпича или камня. Кирпичный каркас смотрится дорого и красиво. Оно может играть роль беседки, где приятно посидеть в кругу семьи или отмечать небольшие праздники. Для возведения требуется иметь навыки в кладке вертикальных столбов. Среди преимуществ данного каркаса выделяют:

• надежность и долговечность;
• не подверженность огню, гниению и коррозии;
• отсутствие реакции на воздействие ультрафиолета;
• материал не требует отделки.

К недостаткам относят:

• высокую стоимость;
• сложность возведения.

Кирпичный каркас может выглядеть следующим образом:

Вариант из металла

Если это будет навес небольшого размера, который лишь прикроет зону приготовления барбекю, то самым лучшим вариантом будет металлический навес под мангал. Такие навесы могут быть сборные и постоянные. Для сборных конструкций все элементы не свариваются наглухо, а соединяются болтами. Навес под мангал своими руками на даче в основном делают из труб-стоек с приваренной сверху конструкцией крыши. Крыша может быть как односкатной, так и двускатной, это может быть хоть шатер — не имеет большого значения. Кровля может быть из металлопрофиля, и все же лучше, если к верхним стропилам приварить лист хорошего металла. На это есть причины:

• в грубо сваренном навесе и мангале есть своя брутальная прелесть, вполне подходящая под общий стиль на даче;
• жаровня все равно закоптит верх навеса под мангал, и металлический профиль от этого краше не станет. На листе железа копоть не будет так заметна;
• железо более прочное и долговечное.

Металлические опоры соединяются поперек перекладинами, что добавляет конструкции большей устойчивости. Если же вы все же решите возвести на даче своими руками шатер-навес под мангал или иной формы конструкцию из поликарбоната, то постарайтесь все же сделать вытяжку над зоной барбекю. Для поликарбоната сплошной обрешетки не потребуется, а прикреплять его можно будет сплошными листами.

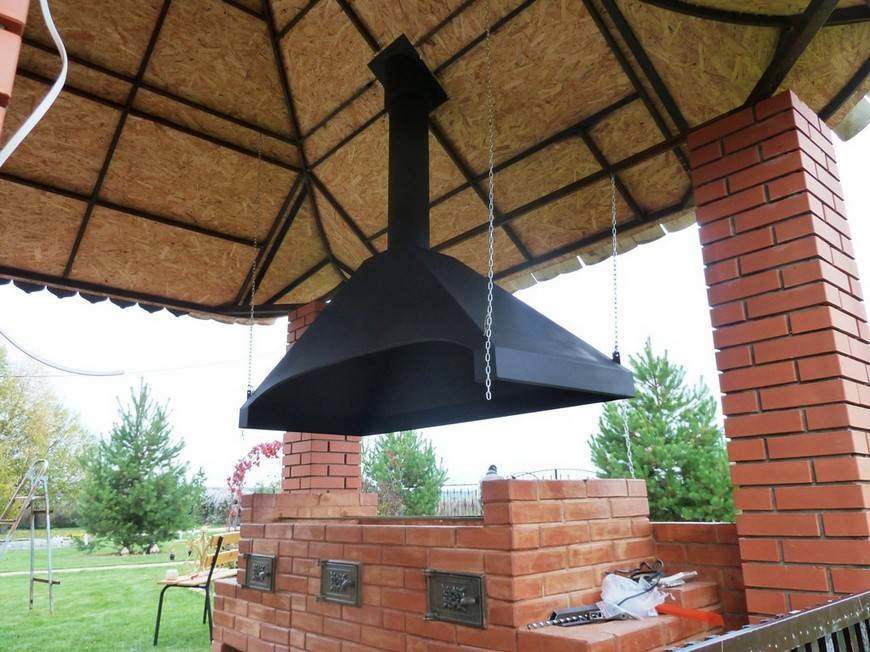

Кстати, навес под мангал с вытяжкой пригодится в любом случае, в том числе и для защиты от копоти и лучшей тяги. Такой навес может быть формой как шатер, но для его постройки придется сварить из уголков основание, а затем приварить к нему дополнительные элементы. Такое можно сделать своими руками только при наличии некоторых навыков в сварочном деле.

Мангал для дачи с крышей: виды конструкций для жарки

Современный рынок с легкостью позволяет купить мангал с крышей, имеющий механизм любой сложности. Каждый сможет подобрать модель, которая наиболее соответствует его требованиям. Среди этого разнообразия легко выделить такие виды мангалов:

Мангалы бывают стационарные и передвижные, разборные и цельные

• мангал-барбекю;
• мангал-беседка;
• с казаном;
• со столом;
• с печкой.

Каждый из данных экземпляров обладает своими особенностями и характеристиками. Процесс приготовления еды на таком приспособлении превращается в праздник.

Крыша для мангалов создается таким образом, чтобы дым поднимался вверх и выходил через специальные вытяжки. Чаще всего кровля двускатная, что позволяет осадкам не застаиваться. Дополнительно конструкция может оснащаться желобками для полноценного отвода воды.

У всех мангалов крыша создается таким образом, чтобы дым поднимался и выходил вверх

Стационарные модели обычно изготавливаются из кирпича и камня. Металлические изделия более мобильны, что позволяет при необходимости переместить конструкцию в другое место. Кроме того, металлический мангал проще сделать самостоятельно. Но в случае использования стационарных кирпичных или каменных моделей легче обустроить своеобразную зону отдыха.

Изготовление обрешетки

На фермы ставится деревянная обрешетка, на которую устанавливается кровельное покрытие. Проще и надежнее всего положить настил простой формы из металлопрофиля. Он надежен, довольно прочен, стоит относительно недорого. В наши дни распространено применение поликарбонатных листов или металлического профнастила для изготовления кровли навеса. Помимо этого никто не отменял шифер, а также можно использовать листы из полимера. Выбор за Вами. Чтобы обрешетка из дерева служила дольше, деревянные конструкции следует обработать антисептическими препаратами. Кровлю из поликарбоната кладут непосредственно по прогонам фермы.

Виды и типы навесов для барбекю

Какие конструкции можно рассмотреть при самостоятельной постройке навеса?

Простые конструкции

К ним относятся металлические и деревянные конструкции. Они нужны исключительно для того, чтобы прикрывать место жаренья.

Не предусматривают зоны, где будут сидеть мангальщик или отдыхающие.

Металлопрофиль

Самый простой вариант построить навес — это согнуть металлические листы.

Такие постройки отличаются особой огнеупорностью и стойкостью к погодным условиям

Это очень важно для мангального навеса

Битумное покрытие

Навес, крыша которого изготовлена из черепицы, станет потрясающим вариантом. Это будет очень уютная конструкция без содержания лишних элементов и материалов.

Поликарбонат

Материал хорошо гнётся и противостоит природным воздействиям. Правда, во время сильной жары такой навес очень некомфортный, так как отсутствует вентиляция, а внутренняя область сильно нагревается.

Навес своими руками

На рынке представлено множество моделей навесов, которые устанавливают над дачным мангалом. Но практически всегда за них просят больше, нежели те стоят. А потому предлагаем сэкономить, изготовив подобную защиту от осадков своими руками. Смысловую часть процесса отобразим графически, а потому следите за фотосхемами.

Важно иметь необходимый набор инструментов, уметь ими пользоваться. Потребуются:

• электросварочный аппарат;
• трубогиб;
• электродрель;
• болгарка;
• рулетка;
• угольник;
• маркер;
• кисточка (краскопульт).

Из материалов:

• листовой материал толщиной 10 мм;
• листовая сталь толщиной 1,3 мм;
• профильная труба сечением 40×40 мм;
• профильная труба сечением 40×20 мм;
• профильная труба сечением 30×20 мм;
• прут стальной сечением 10×10 мм;
• деревянная столешница.

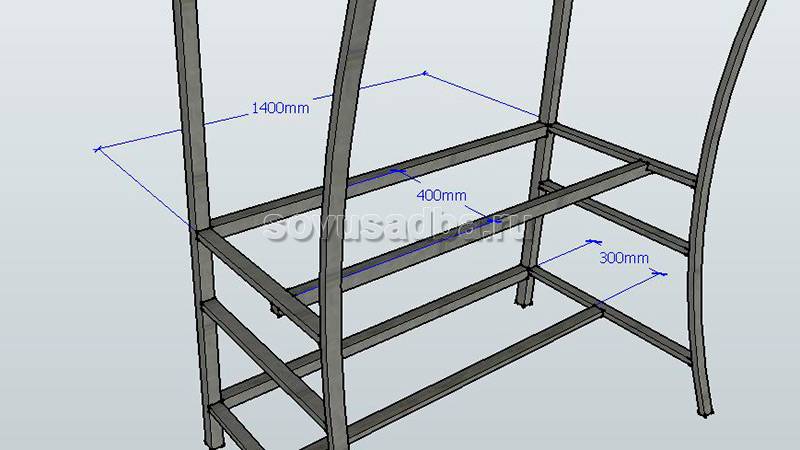

Берем профиль 40×20 мм. Изгибаем его трубогибом таким образом, чтобы на отрезке 1750 мм глубина прогиба составляла 180 мм. Заготовок вам понадобится две. Дальше от трубы 40×40 мм отпилите еще два отрезка длиной 1750 мм, соедините все это дело в две стойки.

Чтобы придать конструкции рабочую жесткость, приварите по две перемычки. Для них возьмите все тот же профиль сечением 20×40 мм

Для придания конструкции объема соедините стойки двумя штангами из сорокового профиля и одной — из трубы сечением 40×20 мм. Размеры и расположение указаны на схеме.

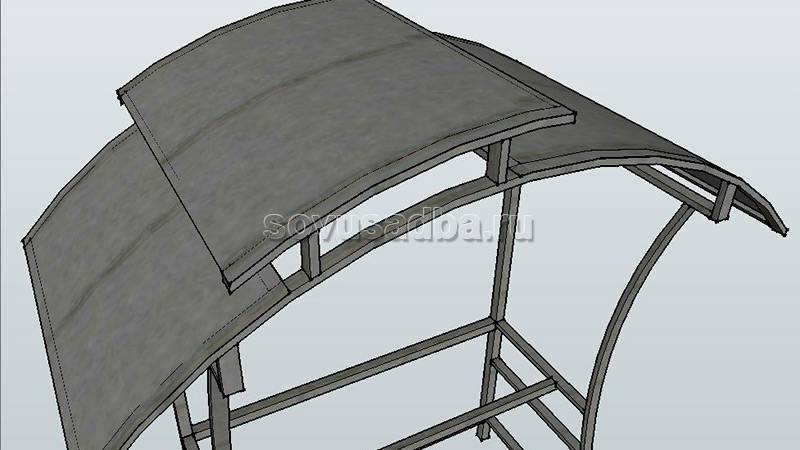

Обрисовать контуры кровельной части навеса помогут две дуги размахом 2 метра и глубиной прогиба 450 мм. С тыльной стороны конструкцию нужно связать штангой длиной 1320 мм, но с лицевой этого себе позволить нельзя.

В качестве обрешетки используйте профиль меньшего сечения, например, 30×20 мм (20×20 мм). Понадобится 4 обрезка.

Обратите внимание: с той стороны, где будет мангал, мы расположили три обрешетины, а с противоположной — одну. Смысл подобной «экономии» прояснится лишь после установки «шапки»

На самом деле это не эксклюзивный атрибут декора, а своеобразный дымоход.

После того как обварите каркас листовой сталью, картина получится такая.

Следующий материал, с которым придется работать, — металлический прут сечением 10×10 мм. Сначала изготовьте из него обвязку.

И зашейте ее вот таким незамысловатым узором.

Пришло время установить заранее подготовленный мангал из сантиметровой стали.

Теперь надо сровнять все сварные швы и покрыть конструкцию жаростойкой краской.

Установите столешницу и прианкерьте навес к покрытию террасы. Работа сделана. На сегодня мы говорим — до скорых встреч на страницах блога «Современная усадьба».

Мангальный комплекс из металла своими руками. Пошаговая инструкция о том, как своими руками сделать мангал из металла

Наличие стационарного очага на участке или мобильного на загородном пикнике резко повышает качество отдыха в кругу семьи или большой компанией. Поскольку мангалы, сделанные своими руками из металла, имеют разные размеры, фото различных модификаций в данном руководстве помогут выбрать оптимальный вариант для конкретных эксплуатационных условий.

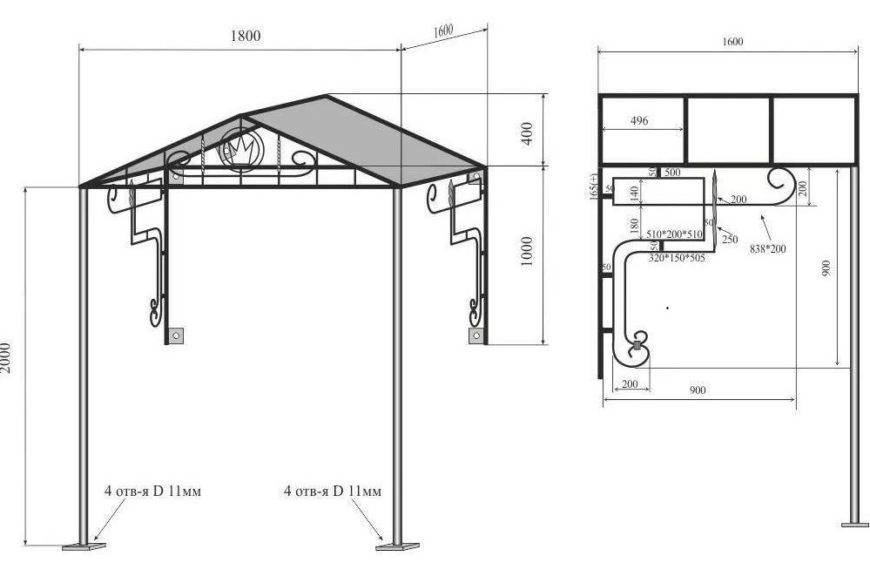

Классификация мангалов с чертежами и фото

Основными эксплуатационными особенностями очагов для готовки горячего блюда на скорую руку являются:

• периодическое использование, долгое бездействие;
• расположение под открытым небом или в беседке;
• высокая температура углей, на которых и происходит приготовление пищи.

Оптимальным вариантом для загородного дома является полноценная кирпичная печь-барбекю. Однако она занимает много места, весит более 700 кг, требует плитного фундамента и резко увеличивает бюджет строительства.Оригинальный мангал из металла, фото которого приведено выше, не уступает качеством дизайна кирпичной печи-барбекю. Классифицируются они по признакам:

• мобильность – переносной (складной), передвижной (только в пределах участка) и стационарный;
• размеры – крупногабаритный для больших компаний и малоформатный для семьи;
• форма – труба, бочка, прямоугольник, архитектурные модификации;
• дополнения – навес, дымоход, отсек для кострища.

Пользователю важно понимать, что во время сжигания дров происходит усиленный износ металла. Поэтому угли лучше приготавливать в костре или приобретать их готовыми, а внутри мангала поддерживать жар без открытого огня. Тогда оборудование прослужит дольше

Тогда оборудование прослужит дольше.

Стандартные размеры

Чтобы сварить мангал своими руками из металла, необходимо наличие соответствующего оборудования и навыка работы с ним. Домашнему мастеру следует учесть следующие нюансы:

• стандартным считается шампур длиной 25 см, чтобы на него можно было нанизать порцию из 6 кусков мяса среднего размера, поэтому оптимальной шириной мангала принят размер 30 см;
• для семьи рекомендуется длина конструкции 70 – 100 см, если очаг планируется использовать для частого приёма друзей, родственников, этот размер увеличивается за счет специального отсека для углей, между шампурами должно быть расстояние 8 – 10 см.;
• глубина стального ящика должна обеспечивать расстояние 30 см от углей до шампуров, в этом случае мясо не пригорает, а угли не вспыхивают от капель жира;
• верхний борт мангала, на котором уложены шампуры, должен находиться на расстоянии 50 – 70 см от земли с учётом роста повара для разборных типов и 80 – 120 см для стационарных модификаций.

Популярные разновидности

Модификаций навеса над барбекю сегодня предостаточно. По общему правилу выделяют стационарную и переносную конструкции. Если в приоритете надежность, лучше выбирать первый вариант. Многое зависит от типа мангала. Имея дело с переносной печкой, возможно навес и не нужен, если рядом есть беседка.

Распространены компактные конструкции, накрывающие только мангал, или же высокие с опорами, обеспечивающие хорошую тень близлежащей зоне. Навес чаще всего строят отдельно, иногда его присоединяют к дому, хозяйственным помещениям. Однако по нормам безопасности делать этого нельзя.

Высота конструкции в среднем получается около 2 м. Для опор используют огнестойкий материал. Выбор ресурсов является важным этапом при подготовке к строительству.

Подобный навес можно сделать самому

По другой классификации конструкции бывают:

1. Деревянные. В качестве опор служат бревна, брус, стволы деревьев. Желательно, чтобы материал был без мутных разводов, которые впоследствии станут проблемными местами. Опоры просты в обработке, без проблем монтируются, строительный процесс не требует особого мастерства и много инструментов. Деревянный навес органично вписывается в любые условия, особенно если рядом расположены растения. Чтобы повысить эксплуатационные свойства материала, его обрабатывают защитными пропитками.
2. Металлические. Устойчивое сооружение, но крыша такого навеса будет быстро нагреваться. Железные опоры можно сочетать с разной кровлей. Металл не боится огня, долговечен и не очень дорогой, если монтаж выполнять самостоятельно. Чтобы продлить срок службы материала, его нужно обработать средством от коррозии.
3. Каменные. Лучший выбор с эстетической точки зрения. Из недостатков можно выделить дорогостоящий материал. Определенные трудности может вызвать рабочий процесс. Выбирать нужно огнестойкий кирпич.

Технология сооружения

Расскажем, как правильно возвести стационарный навес из дерева. Возьмем простую конструкцию на четырех столбах с двускатной крышей, как показано на фото ниже. Расскажем о навесе, в который мангал установится, как отдельный элемент.

Образец навеса для барбекю из дерева с двускатной крышей Источник www.remontnik.ru

Размер навеса и его разметка

Чем больше размер сооружения, тем дороже оно обойдется. Поэтому сначала надо определиться, будет ли под навесом установлен только мангал или требуется дополнительно площадка для зоны отдыха. На технологию сооружения эта позиция не влияет. Она повлияет на расход стройматериалов.

Если запланирована небольшая постройка, тогда для стоек потребуется четыре бруса сечением 150х150 мм. Их предварительно подготавливают, то есть часть брусов, которая будет опускаться в грунт, гидроизолируется. Опускают опоры на глубину 0,5-1 м, поэтому на эту длину с одного конца стойки обмазывают битумной мастикой и обклеивают рубероидом.

Теперь надо на площадку нанести места установки опор. В них садовым буром диаметром 300 мм делают скважины на глубину установки. Внутрь скважин засыпают песок с трамбовкой.

Скважины под столбы выкапывают садовым буром Источник beton-house.com

Сборка каркаса и кровли

В подготовленные скважины устанавливают стойки. Их выставляют по вертикали и заливают бетонным раствором. В таком состоянии опоры должны простоять несколько дней, чтобы бетон хорошо схватился. После чего переходят к устройству крыши навеса.

Опоры обвязывают между собой по верхним краям брусами 100х100 мм или толстыми досками толщиною 50 мм, шириною 100 мм. Основная задача производителя работ – выставить элементы обвязки по горизонтали. Соединяются стойки с обвязкой металлическими перфорированными уголками и саморезами.

Крепление обвязки к опорам Источник initechno.ru

• На двух противоположных элементах обвязки посередине устанавливают по одному столбику. Их высота определяет угол наклона скатов крыши.
• Между ними по верхним торцам укладывают доску или брус, который будет выполнять функции конька кровли.
• Нарезаются из досок стропила, которые укладываются нижним концом на элементы обвязки, верхним на конек.
• Поверх стропильной конструкции монтируется обрешетка.
• Проводят монтаж кровельного материала.

Остается только подготовить площадку. Здесь огромное разнообразие вариантов. Как самый простой – залить бетоном. Другие варианты: облицевать камнем или кирпичом, смонтировать постамент из досок и прочее.

Выполнение монтажа

Чтобы выполнить монтаж, на стену дома потребуется через каждые 1500 мм от крайней фермы закрепить на 3-4 самореза обрезки уголка с полками 30 мм.

Таких мест крепления будет 5 штук, по количеству ферм. Напротив, на расстоянии от стены 3060 мм, копают или бурят отверстия для стоек из профильной трубы с шириной полки 80 или 100 мм.

Отрезают пять заготовок длиной 2900 мм. На верхний конец профильной трубы необходимо приваривать пятак из листового металла. Это не позволит попадать внутрь воде и снегу и обеспечит надежную обварку стойки и фермы. Их устанавливают в отверстия и заглубляют на 800 мм.

От уровня основного чистого пола высота стоек навеса должна быть для легкового авто 2100 мм. Стоевые надо установить строго в вертикальном положении и раскрепить их с помощью укосин. Затем залить отверстия в земле бетоном. Теперь можно сделать перерыв на сутки для полного застывания бетона.

Проектирование навеса из профильной трубы

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

1. Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
2. Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
3. Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
4. Тип крепления козырька к дому.

Необходимый инструмент

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

• сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
• болгарка с отрезным и шлифовочным дисками;
• рулетка длинной от 5 м;
• маркер;
• уровень, гидроуровень или лазерный нивелир;
• шуруповёрт, свёрла;
• гаечные ключи;
• лопата или бур.
• средства защиты глаз и рук.

Выбор материала

Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения. При изготовлении навеса для авто в качестве опор стоит выбирать квадратные профтрубы шириной от 5 до 10 см. Они выдерживают высокую поперечную нагрузку.

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса

Чертежи и расчёт материала

Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.

Изометрический чертёж-схема с размерами навеса для зоны отдыха поможет в будущем строительстве

Заключение

Теперь вы знаете, как сделать навес над мангалом. Процесс несложный, если имеется нужные инструменты и материалы, а также подробная инструкция. Зато удобство использования мангала намного выше. Конструкция не только будет защищать огонь и повара во время готовки, но и станет украшением участка. Достаточно проявить фантазию, выделить время и средства, чтобы создать уникальное накрытие.

Здравствуйте, наши уважаемые читатели, счастливые обладатели загородных соток свободы. Так уж сложилось, что отдых на даче у нас обязательно ассоциируется с шашлыками. Да и вправду, что может быть вкуснее (если вы конечно не «веган») обжаренных на углях кусочков мяса?

Но если кто не знает, то готовка этой вкусности – целый ритуал. Вот только иногда хочется побаловать себя и в дождь, но на кухне настоящий шашлык не пожаришь. Конечно, можно построить целый барбекю комплекс, там и снежный буран переждать можно, но такое сооружение и места занимает немало и стоит дорого.

Именно поэтому мы решили рассказать вам, каким образом реально сэкономить деньги, построив простенький навес над мангалом своими руками. Фото, описания и взятые из личного опыта советы как всегда вы найдете в нашем обзоре.
