Как выбрать насосную станцию Вихрь

Какие бывают насосные станции?

Все насосные станции (далее насосы) подразделяются на две достаточно большие категории: динамические и объемные насосы.

  • Динамический насос — агрегат, в котором вода перемещается под действием на нее силы в камере;
  • Объемный насос — агрегат, внутри которого жидкость передвигается путем постоянного изменения объема камеры.

Динамические агрегаты

Динамические агрегаты по силам воздействия на воду, которая передвигается в герметичной камере насоса, подразделяются на последующие категории:

  • лопастные;
  • насосы трения;
  • электромагнитные.

Лопастные насосы

Лопастный насос является механизмом, передающим всю энергию через лопасти, постоянно быстро вращающиеся, что приводит к появлению направления движения жидкости и давления в машине.
Лопастные насосы бывают:

  • с центробежной силой;
  • осевые;
  • диагональные.

Центробежный агрегат — это тот же лопастный насос, внутри которого жидкость перебегает через колесо с лопастями от центра к периферии.
Новейшие центробежные машины подразделяются на категории по некоторым признакам:

  • по месту расположения оси ротора;
  • по тому как соединен электродвигатель с насосом;
  • по тому сколько рабочих узлов в агрегате;
  • по тому сколько подводов воды к насосу;
  • по тому есть ли возможность погрузить насос в перекачиваемую воду.

Вышеперечисленный перечень машин с центробежным воздействием не полный, так как они могут еще делиться и по другим признакам.

Осевой агрегат представляет собой механизм, распределяющий всю свою жидкость вдоль оси рабочего винта. Он состоит из приспособленной втулки и прикрепленных на ней лопастей, деформированных так, чтобы они придавали направление движения воды. Когда данный вид винта начинает вращаться, жидкость с определенными силой и давлением начинает захватываться лопастями и выталкиваться в определенном направлении. Такие насосы обычно применяются в тех работах, которые требуют использования небольшого напора выталкиваемой воды.

Диагональный насос по принципу действия похож и на центробежный, и на осевой агрегаты. Жидкость движется при помощи центробежной силы и входит в насос по направлению оси вращения рабочего колеса, а выходит под некоторым углом к оси самой машины.

Насосы трения

Насосы трения являются динамическими, внутри которых жидкость двигается посредством силы трения.
К данным насосам относятся шнековые и вихревые насосы.

Шнековый механизм распределяет воду путем перемещения ее через винтовой шнек в направлении его же оси.

Вихревой агрегат передает жидкость по периферии рабочего колеса в тангенциальном направлении.

Электромагнитные агрегаты

Из названия насоса понятно, что электромагнитный агрегат осуществляет жидкость перемещается при помощи электромагнитных сил.

Объемные агрегаты

Объемные агрегаты функционируют при помощи механизма выталкивания твердым телом жидкость.
Типы насосных станций:

  • поступательно-поворотные;
  • роторно-поступательные;
  • роторно-вращательные.

Насосы объемного действия предназначены для воспроизведения огромного напора воды, достигающий до 100 метров при небольшом объеме затраченной жидкости. Такие агрегаты обладают высокой мощностью и функцией самовсасывания.

Поступательно-поворотный насосы

Поступательно-поворотный насос — возвратно-поступательный механизм с возвратно-поворотным перемещением звена ведущего назначения. Они бывают зубчатые и винтовые.

Роторно-поступательный насосы

Роторно-поступательный насос — механизм на основе ротора с возвратно-поступательным и вращательным перемещением рабочих узлов и деталей агрегата. К таким насосным станциям относятся поршневые и диафрагменные насосы.

Роторно-вращательный насосы

Принцип действия и работы представляет собой мощное механическое вращение при помощи ротора насосной станции.

Характеристики первых пяти насосных станций

Насосные станцииДжилекс ДжамбоDenzelGrundfosMetabo HWWGrundfos
50/28 Ч-18PSD800CSCALA2 3-453500/25 InoxMQ 3-35
Тип станцииповерхностнаяповерхностнаяповерхностнаяповерхностнаяповерхностная
Глубина всасывания9 м20 м8 м8 м8 м
Максимальный напор28 м45 м45 м45 м33,8 м
Пропускная способность3 куб. м/час2,4 куб. м/час4,8 куб. м/час3,5 куб. м/час3,9 куб. м/час
Потребляемая мощность500 Вт800 Вт579 Вт900 Вт850 Вт
Вес15,1 кг24 кг10 кг14,6 кг13 кг

Из вышенаписанного видно, что насосное оборудование в 2022 году пользуется огромным спросом, что в свою очередь рождает и предложение. В современном мире стало целесообразным и прагматичным выезжать, а иногда и переезжать в загородные дома. И для обеспечения комфорта и уюта времяпрепровождения необходимо такое оборудование, как насосные станции. Данные агрегаты легко устанавливаются, несложно эксплуатируются, а главное — качественно и надежно обеспечивают снабжение водой, которая так необходима в жизни.

Конструктивные особенности оборудования

Все производимые насосные станции подразделяются на промышленные и бытовые. Первые отличаются большой мощностью и высокой отдачей, они используются для водоснабжения различных промышленных объектов.

Насосная станция обеспечит бесперебойное водоснабжение дома и участка, даже если вода в колодце или скважине достигнет критического уровня

Мощность бытовых устройств на порядок ниже, в большинстве моделей ее показатели не превышают 1200 Вт, что вполне хватает для обеспечения водой дачного дома, хозпостроек и полива огорода.

Галерея изображений
Фото из
Основной агрегат насосной станции включает насосную часть, в составе которой числятся корпус и проточная часть, и электромотор с фланцем

Обязательный компонент станции — гидробак, это емкость, формирующая запас воды в водопроводе, исключающий частое включение насоса и влияние гидроударов

Безоговорочно в схему автоматизированного водозабора должно быть включено реле давления — электроустройство, реагирующее на понижение/повышение давления в сети

Манометр — контрольный прибор, позволяющий определять отклонения от норм давления в системе. Устанавливаться может как до, так и после автоматики

Базовый агрегат в составе насосной станции

Гидроаккумулятор в составе насосной станции

Устройство для автоматического управления насосом

Манометр и особенности его установки

Основными конструктивными элементами насосной станции являются:

  • насосный агрегат;
  • емкость для накопления воды или гидробак;
  • реле давления;
  • манометр.

Самым важным элементом системы является насос, именно от его характеристик зависят функциональные возможности оборудования.

Схемы автоматизированного водоснабжения могут комплектоваться поверхностными агрегатами, установленными прямо на гидроаккумулятор, или погружными, которые опускаются непосредственно в скважину или колодец.

Стандартная насосная станция, предназначенная для бытового использования, способна удовлетворить потребности в воде небольшого дачного подворья

Поверхностные насосы в свою очередь также подразделяются на несколько видов:

  • самовсасывающие со встроенным эжектором, они позволяют достать воду с глубины до 45 метров. Однако данные агрегаты работают достаточно шумно и имеют высокую цену.
  • самовсасывающие с выносным эжектором, который устанавливается в шахте колодца. Устройства также могут добыть воду с большой глубины, при работе издают минимум шума, но они чувствительны к песку и илу;
  • вихревые или центробежные насосы без эжектора, способные качать воду с глубины не более десяти метров. Агрегаты этого типа стоят значительно дешевле аналогов и работают более экономично.

Для дачных участков с высоким уровнем грунтовых вод, как правило, выбирают последний наиболее экономичный и недорогой вариант насосной станции. Центробежные агрегаты отличаются достаточно высоким уровнем шума, поэтому их обычно устанавливают подальше от жилых построек.

Вихревые работают практически бесшумно, но могут сломаться при замерзании, их лучше размещать внутри помещения. Если глубина залегания воды в скважине более девяти метров, то целесообразно использовать станцию с насосом погружного типа.

Станция, оснащенная погружным насосом, позволяет качать воду с большой глубины, при выборе оборудования необходимо учитывать диаметр скважины и мощность самого агрегата

Насосные станции комплектуются накопительными емкостями либо гидроаккумуляторами. Резервуары первого типа оснащены поплавковым механизмом, контролирующим уровень воды.

Накопители стоят недорого, но в последнее время используются редко из-за сложности монтажа (их устанавливают над сантехническими приборами), низкой производительности и больших габаритов.

Гидробаки представляют собой полностью герметичный компактный резервуар, управляемый датчиком давления. Они имеют высокий КПД, обеспечивают стабильное давление и хороший напор воды. Подходят для установки в любом месте.

Несмотря на свои компактные размеры, насосная станция с гидроаккумулятором отличается высокой производительностью и позволяет организовать бесперебойную подачу воды (+)

Различие моделей по принципу действия

В модельном ряде «Вихрь» имеется три типа:

  • Скважинный насос Вихрь СН 100, СН-50 представляет собой изделие, работающее по вихревому принципу. В таких моделях захват воды производится сверху;
  • Насосы для скважин СН-90В и СН-100В используют винтовой захват воды и осуществляют забор воды сверху;
  • В модели СН-50Н применен центробежный принцип действия и забор жидкости в нижней части.

Вихревые скважинные насосы предназначены для забора и подачи максимально чистой воды с содержанием абразивных частиц (песка) не более 40 грамм на метр кубический.

Устройство довольно простое, его рабочая часть представляет собой плоский диск с лопастями по краям. Этот диск помещен в кольцевую полость с плотно подогнанными торцами. По краям полости имеются входящий и выходящий патрубки, которые разделены между собой. При вращении диска происходит захват воды и раскручивание её в полостях диска, после чего за счет центробежных сил жидкость под напором подается в выходящий патрубок и поступает к потребителям. В процессе работы лопастей в корпусе насоса образовывается своеобразное вихревое движение, обеспечивающее непрерывный захват и подачу воды. Благодаря этому принципу действия насос называется вихревым.

  • Плюсы: Данный тип насосов обеспечивает отличный напор воды и работает по максимально простому принципу, а также они являются самыми распространенными и бюджетными.
  • Минусы: Для качественной и продолжительной работы всасывающаяся вода должна быть максимально чистой, в противном случае аппарат может быстро выйти со строя или потерять свою мощность. Также такие модели могут создавать значительный шум от работающих лопастей.

Работает насос по следующему принципу: вода попадает на вращающееся колесо с лопастями. После чего на жидкость действуют центробежные силы, и внутри колеса образуется разряжение, а по краям давление, что и толкает воду с большой силой. Корпус насоса выполняется в виде улитки, это делается для увеличения закручивания воды и повышения давления в системе.

  • Плюсы: Такая разновидность насосов является очень производительной и надежной. Они могут работать длительное время и при этом не греются, а обеспечение большого напора осуществляется на глубинах до 60 метров. Так же устройство имеет защиту от перегрева и аварийное отключение, чтобы предотвратить поломку оборудования.
  • Минусы: Явных минусов данные насосы не имеют, а отзывы о них крайне положительны. Единственным минусом может быть цена и качество деталей, от которых и зависит стоимость изделия.

Работают винтовые насосы по следующему принципу:  в корпусе прибора имеются две винтовые пары, одна с которых неподвижна, то есть является статором и выполняется из резины. Вторая спираль является ротором и изготавливается из специального сплава стали с нанесенным на нее покрытием. При вращении между ротором и статором образуются точки трения, которые и создают давление жидкости. Чем больше мест контакта, тем выше производительность и рабочее давление.

  • Плюсы : Среди положительных качеств можно выделить большую надежность и производительность, а также бесшумность и глубину работы прибора.
  • Минусы : СН-90В и СН-100В являются самыми дорогими, ведь требуют повышенного качества материалов и защитных средств, так как устройства зачастую применяются в загрязненных водоемах, скважинах с большим содержанием песка и т.д.

Технические характеристики моделей

Модель насосаСН-50СН-50НСН-90ВСН-100ВСН-100
Напряжение сети220В/50Гц220В/50Гц220В/50Гц220В/50Гц220В/50Гц
Класс защитыIPX8IPX8IPX8IPX8IPX8
Мощность прибора750Вт600Вт550Вт1100Вт1100Вт
Высота подачи воды50м

50м



90м



100м



100м

Производительность насоса2400л/час3600л/час1500л/час2400л/час3000л/час
Макс. температура воды+35°С+35°С+35°С+35°С+35°С
Размер выходящего патрубка1 дюйм1 дюйм1 дюйм1 дюйм1 дюйм
Макс. глубина работы

60м



60м



35м



35м



60м

Внутренность насосалатуньпластикхромир. металлхромир. металллатунь
Материал корпусанержавейканержавейканержавейканержавейканержавейка
Размер насоса102мм100мм90мм102мм102м

Модельный ряд и технические характеристики по каждой

На рынке представлены несколько модификаций насосных станций Vortex. Внешне они почти все одинаковые. Однако характеристики существенно различаются.

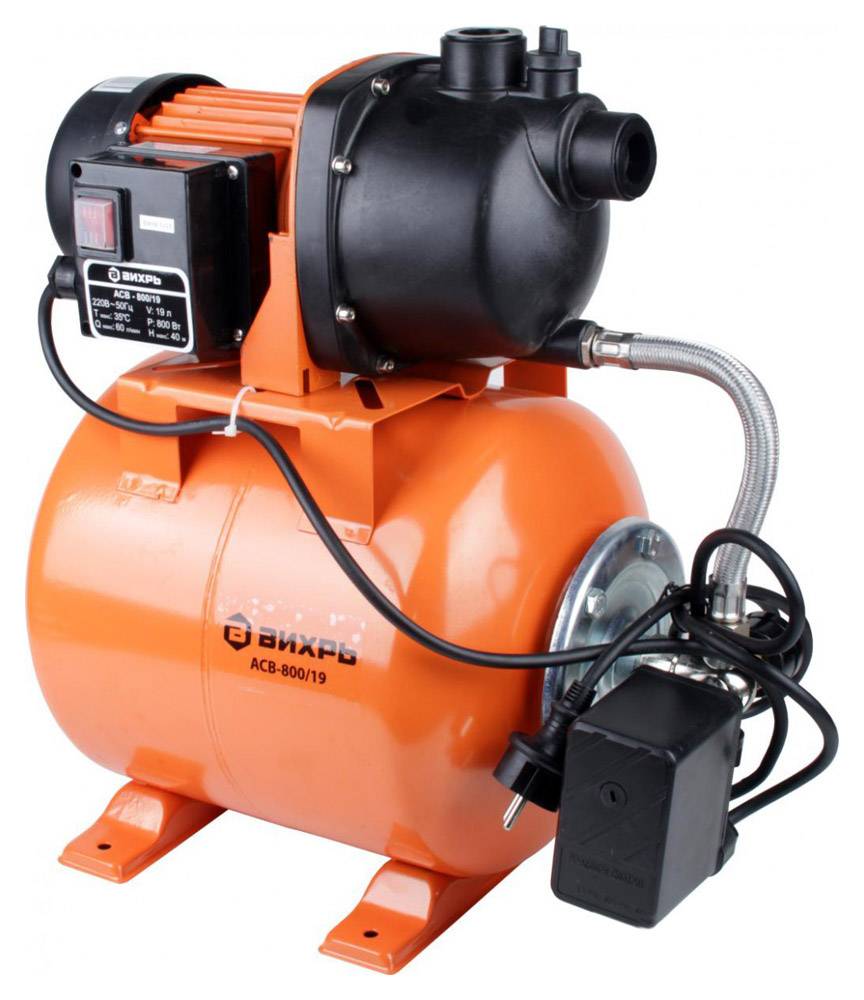

Вихрь АСВ-800/19

Модель идеальна как для частного использования, так и для небольших производств. Станция устанавливается горизонтально. Технические показатели модели ASV-80/19 согласно инструкции:

  • корпус – пластик;
  • температура повторно собранного автомобиля от +1 до +50 градусов;
  • напор – 40 м;
  • двигатель – однофазный, асинхронный.
  • мощность – 800 Вт;
  • максимальная глубина водозабора – 9 м;
  • производительность – 60 литров в минуту;
  • бак для хранения – 19 л;

Модель АСВ-1200/24Н

Данная модификация станции Vortex имеет следующие параметры работы:

  • напор – 40 м;
  • мощность оборудования – 1200 Вт;
  • глубина водозабора – до 9 м;
  • производительность – 70 л / час.
  • корпус – чугун;
  • бак для хранения – 24 л;

Модель также оснащена однофазным асинхронным двигателем. Масса станции в сборе – 14,4 кг.

Вихрь АСВ – 800/50

Модель отличается по следующим параметрам:

  • напор – 24-40 м;
  • производительность – 3,6 м3 / час;
  • допустимая глубина водного зеркала – 9 м;
  • объем аккумулятора 50 литров.
  • мощность – 800 Вт;

в перекачиваемой воде допускается небольшое количество примесей (до 150 г / м3).

Устройство АСВ – 370/2Ч

Данная станция Vortex имеет следующие технические характеристики:

  • объем бака – 2 литра;
  • производительность – 2,7 м3 / час;
  • глубина всасывания жидкости – до 9 м;
  • вес – 6 кг.
  • мощность – 370 Вт;
  • напор – 30 м;

Как и все предыдущие модели, станция ASV-370/2 оснащена защитой от сухого хода.

2 Конструктивные особенности дренажных устройств Вихрь

Дренажный насос Вихрь представляет собой конструкцию центробежного типа. Независимо от модели, основная конструкция всех устройств имеет одинаковый вид. Состоит прибор из рабочей и моторной камер, объединенных в один корпус. Двигатель представляет собой статор, состоящий из двух слоев обмотки. В него вмонтирован ротор, который вращается при помощи подшипников. Специальный предохранитель отвечает за аварийное отключение мотора. Располагается моторная камера в верхней части аппарата. Сюда также подключается кабель электропитания.

Ротор из моторной камеры переходит в нижнюю насосную камеру. При этом место перехода закрыто торцевым уплотнением. На ротор насажено рабочее колесо с лопатками, которые увлекают воду. В нижней части насосной камеры расположены всасывающие отверстия, закрытые сетчатым фильтром. Размеры ячеек фильтра для каждой модели имеют различные значения, соответственно меняется и максимальный размер твердых частиц, которые пропускает прибор.

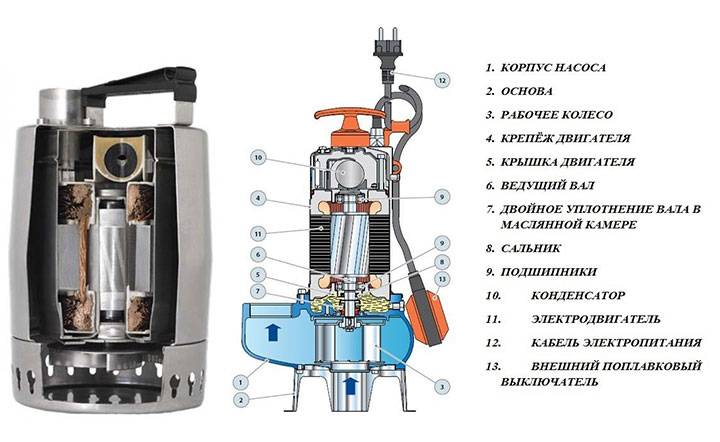

Устройство дренажного насоса

Выводящий патрубок располагается в нижней части аппарата и выходит на одну из сторон. Трубка имеет универсальную конструкцию и подходит под трубу разного сечения. Верхняя часть корпуса оборудована пластиковой ручкой для переноски. За автономную работу устройства отвечает поплавковый механизм.

2.1 Принцип работы дренажного аппарата Вихрь

После заполнения аппарата водой происходит включение двигателя. Он посредством ротора приводит в движение рабочее колесо. Лопатки захватывают жидкость и под действием центробежной силы отталкивают ее к стенкам диффузора, в котором расположено колесо. В результате в районе впускных отверстий образуется область разряженного давления и происходит всасывание новой порции воды. На выходе из диффузора, наоборот, давление повышается и за счет этого обеспечивается высокая напорная характеристика.

Такой принцип работы позволяет достичь плавной подачи жидкости без рывков. Кроме того, отсутствие мелких деталей и тонких каналов позволяют легко пропускать через систему крупные примеси и фракции средней густоты.

1 Классификация дренажных аппаратов

Среди широкого ряда современного насосного оборудования выделяется несколько типов дренажных насосов. Их разделяют в зависимости от конструкции, способа использования, вариантов исполнения. Касательно особенностей использования насосного аппарата выделяют:

  • поверхностные модели;
  • погружные варианты.

В первый тип входят устройства, которые устанавливаются на край выкачиваемого источника, и которые не предназначены для непосредственного погружения в воду. Забор жидкости в таких аппаратах производится при помощи отрезка всасывающего трубопровода. Большая часть устройств изготавливается из технополимеров, так как от корпуса не требуется высокого сопротивления среде.

Погружные модели предполагают полное погружение аппарата в жидкость. В этом случае вода играет роль естественной системы охлаждения двигателя. Такое дренажное оборудование работает исключительно в толще воды. Причем незначительный период работы на сухом ходу (вне воды) способен нанести серьезный вред обмотке двигателя. Корпус прибора выполняется из стали или пластика, в зависимости от сферы применения каждой конкретной модели.

Работа поверхностного дренажного насоса

В плане производительности также выделяется два типов аппаратов:

  1. Непрофессиональные устройства. Обеспечивают показатель производительности с максимальным значением в 50 куб. м/час.
  2. Профессиональные. Перекачивают жидкость в объемах свыше 100 куб. м/час.

Ремонт и устранение неполадок

Все выше описанные модели этого бренда долговечны, но не застрахованы от преждевременных поломок. Самой распространенной является продолжительная работа насоса, который не выключается даже при прекращении потребления воды из системы.

Причин, почему насосная станция «Вихрь» не отключается, может быть несколько. Главные из них:

  • неисправности с реле давления;
  • разгерметизация водопровода или утечка воды в самом приборе;
  • выход из строя электросхемы;
  • слишком низкое или высокое напряжение в сети;
  • сбой заводских настроек аварийного клапана.

Своевременная диагностика – главный ключ к долговечной и успешной работе техники. А она, в свою очередь, невозможна без ответственного выполнения инструкции по эксплуатации, которую этот производитель составил на доступном широкому кругу потребителей языке.

Насосная станция ВИХРЬ АСВ-370/20Ч
предназначена для бесперебойного водоснабжения в автоматическом режиме, коттеджей, дач, ферм и других потребителей. Данная модель поддерживает необходимое давление в системе водоснабжения, самостоятельно включаясь и отключаясь по мере расходования воды потребителями. АСВ-370/20Ч обладает мощностью 370 Вт, максимальная глубина всасывания 9 метров, максимальная подача воды 45 литров в минуту, максимальный напор 30 метров. Емкость гидроаккумулятора составляет 20 литров.

Технические характеристики

Мощность:370 Вт
Объем гидроаккумулятора:20 литров
Максимальная глубина всасывания:9 метров
Высота подъема воды:30 метров
Производительность:45 л/мин
Диаметр входного отверстия:1 дюйм
Диаметр входного отверстия:1 дюйм
Максимальное количество включений в час:20
Допустимая концентрация твердых частиц:150 г/м3
Температура воды:0…+50 °С
Напряжение:220…230 В
Частота:50 Гц
Тип насоса:поверхностный
Защита от сухого хода:нет
Материал корпуса насоса:чугун
Тип электродвигателя:асинхронный, однофазный
Потребляемый ток:1,7 А
Класс защиты:IP44
Гарантийный срок эксплуатации:12 месяцев

Принцип работы АСВ-370/20Ч

Реле давления насосной станции включает насос при снижении давления воды до уровня 1,5 бар, и выключает его при достижении давления до уровня 3,0 бар. Значения давления включения и отключения электронасоса являются заводской настройкой и оптимальны для запорной арматуры, а также для посудомоечной, стиральной машин и др.техники.

Электродвигатель насосной станции ВИХРЬ АСВ-370/20Ч асинхронный, однофазный с короткозамкнутым ротором. Насос со встроенным эжектором сочетает преимущества центробежных с практичностью самовсасывающих насосов. Корпус насосной части изготовлен из стеклонаполненого полипропилена с закладными элементами из латуни для жесткости, а также чугуна и нержавеющей стали. Для исключения износа резьбовых соединений входное и выходное отверстия имеют металлическую резьбу. Гидроаккумулятор агрегата служит для аккумулирования воды под давлением и сглаживания гидроударов. Он состоит из стального резервуара со сменной мембраной и имеет пневмоклапан для закачивания сжатого воздуха.

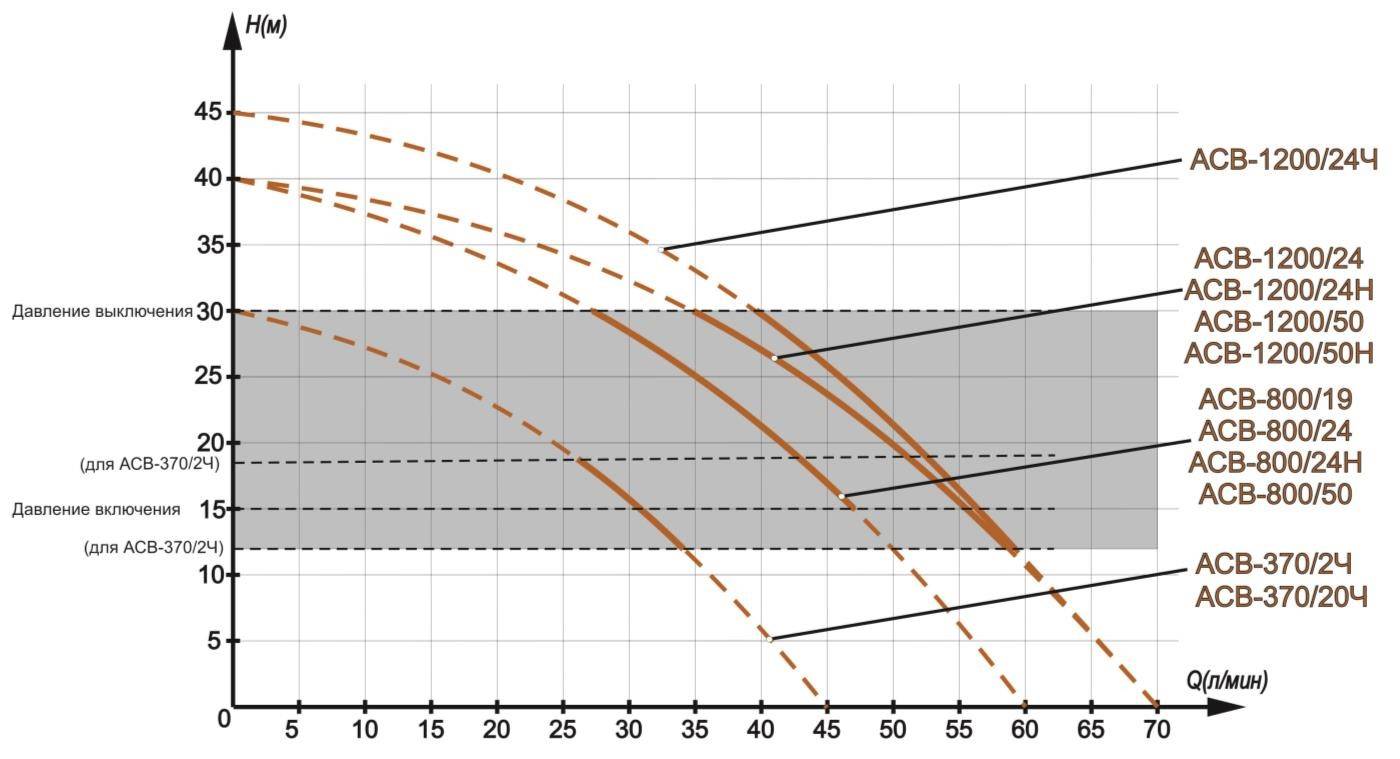

График напорных характеристик

Преимущества

  • Встроенный внутренний эжектор с системой труб Вентури позволяет перекачивать воду с меньшими, по сравнению с обычными центробежными насосами, требованиями к чистой воде и наличию в ней растворенных газов, а также обеспечивает функцию самовсасывания.
  • Наличие тепловой защиты, при сбое с подачей воды или длительного использования на максимальной нагрузке защитная автоматика обесточит насос.
  • Автоматическое включение и выключение станции.
  • Наличие металлической резьбы на входном и выходном отверстиях.
  • Специальные крепления насосной станции для дополнительной устойчивости.

Комплектация

Насосная станция:1 шт
Паспорт:1 шт
Упаковка:1 шт

Документация

Компания ВИХРЬ выражает Вам огромную признательность за Ваш выбор.
Мы делаем все возможное, чтобы наше оборудование удовлетворяло Вашим потребностям, а качество соответствовало лучшим мировым образцам.
Производитель устанавливает официальный срок службы на насосную станцию 5 лет, при условии соблюдения правил эксплуатации.

Для владельцев частных домов, дач, многоэтажных коттеджей, фермерских хозяйств вопрос водоснабжения стоит остро. Отличным решением данной задачи, как показывает практика, является установка насосной станции.

Насосная станция – это конструкция, с помощью которой организовывается индивидуальная водонапорная система с постоянным давлением чистой воды, пригодной для всех бытовых нужд. Устройство обеспечивает подачу воды из открытых водоемов, скважин, колодцев, магистральных водопроводов. Поддержание нужного напора в водопроводе происходит благодаря современной автоматической системе.

Критерии выбора

Перед покупкой прибора необходимо обозначить для себя критерии выбора:

  • где будет функционировать насос – скважина или колодец, от этого будет зависеть форма корпуса и глубина погружения;
  • характеристика напора – чем выше нужно поднимать жидкость в скважине или в доме, тем этот показатель должен быть выше;
  • производительность за единицу времени – зависит от количества воды в скважине;
  • мощность двигателя – влияет на расход электроэнергии;
  • цена изделия.

Компания Вихрь производит оборудование, которое отличается температурным режимом. Некоторые модели способны перекачивать жидкость до 35 градусов, другие работают только с холодной водой.

Материалы изготовления и качество сборки на высоком уровне: внутренние детали выполнены из латуни или нержавеющей стали. Корпус защищен от коррозии. В зависимости от производителя, а их у компании много – заводы находятся в Китае, Прибалтике – материалы могут заменяться на более дешевые.

Критерии выбора дренажных насосов

Есть несколько правил, которые следует соблюдать в случае выбора аппарата:Необходимо учитывать вид перекачиваемой жидкости – здесь обращают внимание на величину фракций в грязной воде. Нужно внимательно ознакомиться с основными параметрами дренажного агрегата, чтобы остановить свой выбор на определенной модели

  • напор – данная величина для оборудования средней производительности составляет 7-10 метров. В некоторых моделях она достигает более 30 метров. Данные относительно напора насоса зависят от расстояния, на которое планируется подавать жидкость;
  • производительность – выбор зависит от объема резервуара. Например, для емкости в 40 «кубов» достаточно аппарата с 10 кубовой производительностью в час. Для промышленных целей нужны более производительные насосы – около 100 м³ /час и более;
  • глубина погружения аппарата – максимальное данное значение достигает 5 -15 метров, а минимальное — 0,3 — 0,9 метра.

Следует помнить: когда агрегат работает, его насосная часть должна быть под водой.

Кроме этого, нужно знать, от каких моментов зависит продолжительность срока эксплуатации насоса:

  • качество материалов, из которых изготовлены элементы оборудования;
  • температура перекачиваемой грязной воды, она не должна быть более +50°С;
  • диаметр прохода стоков;
  • наличие защиты от возможного перегрева. Обычно в насос встраивают термореле (оно отключит питание, если температура жидкости становится критической) и поплавковый выключатель.

Конструктивные особенности

Устройство

Скважинный насос марки Вихрь представлен в разных исполнениях, каждый тип отличается принципом действия, способом забора воды и производительностью:

Центробежное устройство способно функционировать в условиях загрязнения жидкости до уровня 180 г/куб. м. Это значит, что в транспортируемой воде могут присутствовать абразивные вещества (например, песок) в количестве, которое не превышает указанного предела. Напор, создаваемый таким прибором, как Оборудование марки Вихрь, может достигать 50 м, что говорит о высокой эффективности центробежных устройств.

Винтовое исполнение техники отличается способом забора воды. Так, в моделях данного типа вода попадает в устройство через отверстие, расположенное в верхней части корпуса. Сила выталкивания жидкости у винтовых приборов довольно велика, так как напор может достигать 100 м при глубине погружения 35 м. Модель Вихрь способен перекачивать воду, предельно допустимый уровень загрязнения которой составляет порядка 250 г/куб. м. Область применения винтовых устройств довольно широка: от бытовых скважин до открытых водоемов и шахтных колодцев.

Винтовая модель

Меньше всего примесей будет в воде, которую перекачивает вихревой насос для скважины, так как допустимый предел для примесей равен 40 г/куб. м.

Все эти приборы отличаются друг от друга принципом функционирования. Об этом можно судить даже по названиям. Дополнительно к этому существует разница между некоторыми моделями, которая заключается в расположении отверстия для забора воды. Оно может находиться в нижней или верхней части корпуса.

Устройство насосной станции Вихрь и её назначение


Водоподающее оборудование имеет несколько рабочих узлов:

  • центробежный насос с эжектором (для более мощных моделей его делают выносным);
  • гидроаккумулятор (мембранный накопительный бак);
  • реле давления:
  • манометр для его регулировки.

Работает станция по такому принципу:

  • изначально система накапливает воду в гидроаккумуляторе, за счет чего давление в нем поднимается до предельно заданного максимума;
  • при открытии кранов в доме вода из бака уходит к сантехнической точке, а давление в гидроаккумуляторе падает;
  • от этого насос получает команду «качать» и включается в работу;
  • полностью заполненный бак приводит к повышению давления, и агрегат выключается до нового открытия крана.

Насосную станцию вихрь используют:

  • для полива, орошения частных земель (сад/огород);
  • для транспортировки воды из скважины, колодца;
  • для поддержания постоянного давления в системах частного водоснабжения.

Монтаж и подключение


Монтаж агрегата обычно выполняется самостоятельно по инструкции. Погружные модели опускаются вниз на тросе, поверхностные устанавливаются на подготовленной площадке и фиксируются болтами. Основное правило – соединить все кабеля и трос воедино, чтобы ни один из них не провисал, иначе прибор может застрять внутри обсадной трубы.

Диаметр корпуса следует подбирать так, чтобы по бокам оставалось не менее 2 см до стенок трубы. Поскольку вес прибора небольшой, с монтажом может справиться один человек.

При подключении патрубков нужно обращать внимание на герметичность соединений. От этого будет зависеть, насколько стабильным будет давление в системе

Протечки заставляют насос работать дольше и включаться чаще.

Ремонт и устранение неполадок

Все выше описанные модели этого бренда долговечны, но не застрахованы от преждевременных поломок. Самой распространенной является продолжительная работа насоса, который не выключается даже при прекращении потребления воды из системы.

Причин, почему насосная станция «Вихрь» не отключается, может быть несколько. Главные из них:

  • неисправности с реле давления;
  • разгерметизация водопровода или утечка воды в самом приборе;
  • выход из строя электросхемы;
  • слишком низкое или высокое напряжение в сети;
  • сбой заводских настроек аварийного клапана.

Своевременная диагностика – главный ключ к долговечной и успешной работе техники. А она, в свою очередь, невозможна без ответственного выполнения инструкции по эксплуатации, которую этот производитель составил на доступном широкому кругу потребителей языке.

Для владельцев частных домов, дач, многоэтажных коттеджей, фермерских хозяйств вопрос водоснабжения стоит остро. Отличным решением данной задачи, как показывает практика, является установка насосной станции.

Насосная станция – это конструкция, с помощью которой организовывается индивидуальная водонапорная система с постоянным давлением чистой воды, пригодной для всех бытовых нужд. Устройство обеспечивает подачу воды из открытых водоемов, скважин, колодцев, магистральных водопроводов. Поддержание нужного напора в водопроводе происходит благодаря современной автоматической системе.

Способы устранения неполадок

Если вы не имеете каких-либо способностей и никогда не видели в разобранном виде даже простейшие устройства, стоит обратиться к специалистам. Так же стоит поступить при отсутствии хотя бы минимального набора слесарного инструмента. Но, если у вас есть хотя бы элементарные знания и набор ключей и отверток, можно попробовать проделать некоторые работы самостоятельно.

Вот простейшая инструкция по диагностике и ремонту погружного насоса:

  • Перед началом каких бы то ни было работ стоит включить насос в сеть и послушать, если есть какие-либо звуки – щелчки, гудение и так далее, работы можно продолжать, если же полная тишина, то, скорее всего, сгорел магнит, который ремонту не поддается. Такое оборудование утилизируется.
  • Далее снимается нижняя часть корпуса. В данном типе насосов двигатель однофазный, в нем две обмотки – пусковая и рабочая. В пусковом контуре вмонтирован конденсатор, емкость которого может составлять до 40 мкФ. Но проверяется в первую очередь вал и лопасти или рабочие колеса – все должно свободно вращаться и не иметь повреждений.
  • Заклинивший вал свидетельствует о сгорании обмотки статора. Он заменяется целиком, хотя в некоторых моделях сделать это не удастся и насос придется выбросить. Если же все вращается и не повреждено – нижняя часть собирается обратно.

Перед началом разборки верхней части следует поставить корпус вертикально и закрепить его, иначе из двигателя вытечет масло. Под крышкой вы увидите несколько проводов и конденсатор.

  • Вначале с помощью тестера или омметра замеряется сопротивление пусковой и рабочей обмоток (обычно у рабочей значение 15-20 Ом, у пусковой — 30-40) – если на какой-то из них прибор показывает бесконечность, значит в ней присутствует обрыв. Малые значения сопротивления – свидетельство того, что провода обмотки замыкают между собой.
  • Ну и, напоследок, если все данные в норме, проверяется конденсатор. Если причина в нем, то его следует заменить аналогичным.

В подавляющем большинстве случаев проведение всех вышеперечисленных мероприятий позволяет самостоятельно починить оборудование, избежав значительных трат

Как видите, работы достаточно просты, для их проведения не нужно электротехническое образование – важно аккуратное и скрупулезное проведение всех работ

Кроме того, вы сможете выяснить, поддается ли насос ремонту, и не будете тратить деньги на диагностику в мастерской, ведь даже если насос не пригоден к восстановлению, с вас возьмут деньги.

Поделитесь в социальных сетях:FacebookTwitter
Напишите комментарий
