Как устроены и работают насосные станции Метабо

Плюсы насосной установки, оснащённой гидробаком

Насос – это практически необходимый компонент для системы водоснабжения, служащий для транспортировки воды в ваш коттедж из колодца либо скважины. Затем, непосредственно в самом доме, раздача воды осуществляется через бак, либо гидроаккумулятор. Или опять же, с помощью самого насоса.

При использовании для транспортировки и раздачи воды по дому только одного насоса, вы рискуете остаться без воды совсем, если на данный момент будет отсутствовать электроэнергия.

Кроме того, в данной ситуации будет постоянно происходить включение и выключение насоса, что приведёт к резкому уменьшению срока его эксплуатации.

Чтобы уменьшить нагрузку на насос, а также сделать свой дом более безопасным в случае аварии в электросетях, добавьте в свою систему, снабжающую водой ваш загородный коттедж, ещё один накопитель.

Вариант с гидробаком – наиболее комфортный и распространённый. В такой системе поддерживается сила напора в трубах, при этом, включение насоса происходит только тогда, когда следует заполнить водой ёмкость. Вода подаётся с использованием сжатого воздуха.

Замена реле давления на насосной станции в домашних условиях

Нередко насосная станция начинает некорректно работать по причине поломки реле давления. Ремонт реле давления насосной станции своими руками можно осуществить не всегда, так как со временем целостность мембраны и контактных пластин нарушается. В таких случаях необходимо произвести его замену. Убедиться можно путём вскрытия защитной крышки и внешнего осмотра.

В некоторых случаях не приходится производить замену и ремонт реле, а достаточно просто проверить настройку устройства и на этом все ремонтные мероприятия окончатся. В статье мы рассмотрим подробно, в каком порядке проводятся работы, и ознакомимся с нюансами регулировки аппарата. Дочитав эту статью до последнего абзаца, вы будете владеть в совершенстве навыками ремонта насосной станции.

Что это такое

1. Как устроена насосная станция?

Она представляет собой комплекс смонтированного на общей станине оборудования, включающий:

• Центробежный поверхностный насос;
• Мембранный гидроаккумулятор;
• Автоматическое реле включения насоса с датчиком напора.

Устройство станции

Цена насосной станции зависит от мощности насоса, объема гидроаккумулятора и варьируется от 5 до 15 и более тысяч рублей.

Устройство работает так:

• При подаче питания насос накачивает воду в мембранный бак. Напор в нем повышается до верхней границы настройки автоматического реле и поддерживается сжатием воздуха в воздушном отсеке гидроаккумулятора;
• Как только давление в баке насосной станции достигает верхнего значения в настройках реле, насос отключается;
• При расходе воды через сантехнические приборы напор обеспечивается сжатым в гидроаккумуляторе воздухом. При падении давления до нижней границы настройки реле оно включает насос, и цикл повторяется.

Станция Neoclima: оптимальный режим эксплуатации — не более 20 включений в час

Особый случай

У абсолютного большинства насосных станций всасывание воды обеспечивается только созданным во всасывающем патрубке разрежением. Соответственно, теоретический максимум глубины всасывания ограничен высотой водяного столба при избыточном давлении в одну атмосферу — 10 метрами. На практике для присутствующих на рынке устройств глубина всасывания не превышает 8 метров.

Расчет высоты водяного столба для избыточного давления в одну атмосферу

Между тем, так называемые, двухтрубные станции с внешним эжектором способны поднять воду с глубины 25 и более метров.

Как? Разве это не противоречит законам физики?

Нисколько. Вторая опускающаяся в скважину или колодец труба подает к эжектору воду с избыточным напором. Инерция потока используется для того, чтобы вовлечь в движение окружающие эжектор массы воды.

Устройство с внешним эжектором и глубиной всасывания 25 метров

Схемы монтажа станций  с выносным эжектором

Настройка реле давления насосной станции

Если давление воздуха в баке-накопителе оказалось правильным и все фильтры в системе очищены от засоров, можно приступать к регулировке реле давления воды для насосной станции. Для этого необходимо придерживаться следующей последовательности действий:

1. Отключив насос от сети, необходимо слить воду из водопровода через самый нижний кран и снять крышку с реле (для этого понадобится обычная отвертка или подходящий гаечный ключ).
2. Теперь следует включить насос, начав таким образом заполнение системы водой.
3. Когда насос выключится, запишите показания манометра. Это будет текущее значение Poff.
4. Теперь необходимо слегка приоткрыть кран, расположенный в наивысшей точке водопровода либо максимально удаленный от насоса (при одноуровневой системе). Как только давление в сети упадет до определенного уровня, насос снова включится. В этот момент необходимо снова записать показания манометра, определив таким образом текущее значение Pon и разность давлений, на которую настроено реле. Заодно постарайтесь определить, устраивает ли вас напор, с которым текла вода в этот момент. Напомним, что проверочный кран должен располагаться выше или дальше всех остальных, то есть в точке, где напор воды является наименьшим.
5. Если напор в момент пуска насоса показался недостаточным, давление Pon необходимо поднять. Для этого питание установки снова отключают, после чего поджимают соответствующей гайкой самую большую пружину в реле. Если же вы считаете, что напор можно уменьшить, ослабьте пружину.
6. Теперь следует заняться настройкой разности давлений Poff и Pon, которую вы уже вычислили. Оптимальное ее значение составляет 1,4 атм. Если вы получили меньший результат, то водоснабжение будет более равномерным, но насос будет запускаться чаще, что приведет к сокращению срока его службы. Если же разность между Poff и Pon оказалась больше 1,4 атм, то установка будет работать в более щадящем режиме, но разница между максимальным и минимальным напорами будет гораздо более заметной. Для подстройки данного параметра необходимо вращать гайку второй – малой — пружины. Увеличивая силу ее сжатия, мы увеличиваем разность давлений и, соответственно, Poff. Ослабление пружины приведет к обратному эффекту.
7. После регулировки необходимо проверить, насколько правильно она была выполнена. Водопровод снова дренируется, насос включается в сеть и запускается. Далее все действия повторяются в том же порядке.

Обратите внимание: чувствительность у второй пружины, отвечающей за подстройку разности давлений, больше чем у первой

Поэтому силу ее сжатия следует корректировать осторожно, поворачивая гайку на небольшой угол

Насосная станция Metabo HWW 3500/25 Inox

Эта модель насосной станции так же, как и предыдущая, оснащенная обратным клапаном, вполне пригодна для применения в частных и многоквартирных домах, а также на приусадебных участках, используясь преимущественно для откачки грунтовых вод, автополива и подачи колодезной воды.

В основе устройства – износостойкий мотор конденсаторного типа, который не нуждается в дополнительном техобслуживании, будучи дополненным специальной защитой от перегрузок. Производительность такая же – 3,3 м³/ч при высоте подачи и всасывания в 45 и 8 м соответственно.

Диапазон показателей рабочего давления подстанции составляет 1,4-3,2 бар при максимальном значении в 4,5 бар. Кроме того, эта система предусматривает стальной гидроаккумулятор объемом в 24 л, что исключает защиту насоса от «сухого» хода, установка которой в таких конструкциях считается нецелесообразной.

Безусловно, данная особенность таит в себе серьезные риски для насосного двигателя, которые частично предотвращают высококачественные материалы изготовления комплектующих (чугунный сплав). Кроме того, вы всегда можете приобрести запчасти для насосной станции Metabo, многие из которых являются универсальными и подходят для разных моделей немецкого производителя.

Рейтинг насосных станций Метабо

3.3 куб. м/час

Коротко о товаре:

• Вес: 16.2 кг
• Уровень шума: 81 дБ
• Тип: поверхностная насосная станция
• Потребляемая мощность: 900 Вт
• Пропускная способность: 3.3 куб. м/час
• Напряжение сети: 220/230 В
• Глубина всасывания: 8 м
• Максимальный напор: 45 м
• Качество воды: чистая
• Допустимая температура жидкости: до 35°C
• Диаметр резьбы выходящего отверстия (G): 1″
• Установка насоса: горизонтальная
• Защита: от перегрева
• Объем гидробака: 24 л
• Длина сетевого шнура: 1.5 м

3.5 куб. м/час

Коротко о товаре:

• Вес: 14.6 кг
• Тип: поверхностная насосная станция
• Потребляемая мощность: 900 Вт
• Пропускная способность: 3.5 куб. м/час
• Напряжение сети: 220/230 В
• Глубина всасывания: 8 м
• Максимальный напор: 45 м
• Качество воды: чистая
• Диаметр резьбы выходящего отверстия (G): 1″
• Установка насоса: горизонтальная
• Объем гидробака: 24 л
• Длина сетевого шнура: 1.5 м

Коротко о товаре:

• Вес: 17.5 кг
• Дополнительная информация: встроенный фильтр
• Тип: поверхностная насосная станция
• Потребляемая мощность: 1100 Вт
• Пропускная способность: 3.5 куб. м/час
• Напряжение сети: 220/230 В
• Глубина всасывания: 8 м
• Максимальный напор: 45 м
• Качество воды: чистая
• Диаметр резьбы выходящего отверстия (G): 1″
• Установка насоса: горизонтальная
• Защита: от сухого хода, от перегрева
• Объем гидробака: 24 л
• Длина сетевого шнура: 1.5 м
• Автоматический контроль за уровнем воды: электронный

4 куб. м/час

Коротко о товаре:

• Вес: 17.2 кг
• Тип: поверхностная насосная станция
• Потребляемая мощность: 1100 Вт
• Пропускная способность: 4 куб. м/час
• Напряжение сети: 220/230 В
• Глубина всасывания: 8 м
• Максимальный напор: 46 м
• Качество воды: чистая
• Диаметр резьбы выходящего отверстия (G): 1″
• Установка насоса: горизонтальная
• Защита: от перегрева
• Объем гидробака: 24 л
• Длина сетевого шнура: 1.5 м

4.5 куб. м/час

Коротко о товаре:

• Вес: 17.1 кг
• Уровень шума: 70 дБ
• Тип: поверхностная насосная станция
• Потребляемая мощность: 1300 Вт
• Пропускная способность: 4.5 куб. м/час
• Напряжение сети: 220/230 В
• Глубина всасывания: 8 м
• Максимальный напор: 48 м
• Качество воды: чистая
• Диаметр резьбы выходящего отверстия (G): 1″
• Установка насоса: горизонтальная
• Объем гидробака: 24 л
• Длина сетевого шнура: 1.5 м

Коротко о товаре:

• Вес: 16.2 кг
• Тип: поверхностная насосная станция
• Потребляемая мощность: 1300 Вт
• Пропускная способность: 4.5 куб. м/час
• Напряжение сети: 220/230 В
• Глубина всасывания: 8 м
• Максимальный напор: 48 м
• Качество воды: чистая
• Диаметр резьбы выходящего отверстия (G): 1″
• Установка насоса: горизонтальная
• Защита: от перегрева
• Объем гидробака: 24 л
• Длина сетевого шнура: 1.5 м

Коротко о товаре:

• Вес: 17.8 кг
• Дополнительная информация: встроенный фильтр
• Тип: поверхностная насосная станция
• Потребляемая мощность: 1300 Вт
• Пропускная способность: 4.5 куб. м/час
• Напряжение сети: 220/230 В
• Глубина всасывания: 8 м
• Максимальный напор: 48 м
• Качество воды: чистая
• Диаметр резьбы выходящего отверстия (G): 1″
• Установка насоса: горизонтальная
• Защита: от сухого хода, от перегрева
• Объем гидробака: 24 л
• Длина сетевого шнура: 1.5 м
• Автоматический контроль за уровнем воды: есть

Видео: Все про насосы Как выбрать насос и какие бывают насосы

Видео: Выбираем электрический водяной насос

Видео: Насос для скважины — Не покупайте насос не посмотрев этого видео (2020)

Видео: Как выбрать насос для колодца?

Видео: ЦЕНТРОБЕЖНЫЙ насос vs ВИХРЕВОЙ насос

Видео: Как выбрать насос. Итоги конкурса. ПРАВИЛЬНЫЙ ВЫБОР. Выпуск 18

Возможные неисправности и ремонт своими руками

Эта аксиома касается и насосных станций Марина.

Поэтому опишем причины неисправностей этого вида оборудования, а также, как их исправить своими руками. Причины неисправностей заключаются в следующих важных моментах.

Насосная станция не работает.

Причины:

• отсутствует подача электроэнергии;
• перегорел предохранитель напряжения;
• ступор рабочего колеса механизма.

Устранение проблем:

• прозвонить схему электрического подключения;
• выполнить чистку всасывающего насоса;
• попробовать повернуть крыльчатку агрегата, если заклинило, то это означает, что проблема в рабочем механизме, которую нужно устранять.

Насосный агрегат функционирует, но вода не поступает.

Причины:

• отсутствует поступление воды;
• сбой в работе обратного клапана;
• утечка в подводящих к станции трубопроводах.

Устранение проблем:

• проверить наличие воды;
• долить воду в мембранный бак;
• опустить заборный шланг глубже;
• удалить причины утечек трубопроводов поступающей воды.

Насосная станция работает с перебоями.

Причины:

• нарушение герметичности гидроаккумулирующего бака;
• нарушение целостности мембраны;
• во всасывающий патрубок попал воздух;
• сбой в работе регулятора давления;
• прорыв магистральных труб.

Устранение проблем:

• герметичность бака может быть нарушена коррозией, поэтому пораженные места следует очистить от ржавчины, и выполнить весь комплекс работ по устранению причин разгерметизации;
• если обнаружен прорыв мембраны, то в таком случае стоит установить новую мембрану;
• устранить появление воздуха в системе нужно методом заполнения водой всех трубопроводов;
• реле давления может быть засорено, в этом случае – произвести тщательную очистку данного узла;
• при прорыве труб нужно удалить течь посредством заделывания мест утечки или замены определенных участков трубопровода.

Насосная станция работает стабильно, но не выключается.

Причины:

сбой в работе реле давления.

Устранение проблем:

необходимо отрегулировать функционирование реле давления.

Анализируя причины неисправностей насосной станции Марина, можно прийти к тому выводу, что, как правило, из строя выходят реле давления, мембрана, а также утечки магистральных трубопроводов.

Поэтому, чтобы не допускать этого рода неисправностей, необходимо регулярно проводить техническое обслуживание агрегата.

Возможно, Вам будет также интересна статья о насосных станциях AL-KO.

Статью о самостоятельной настройке и регулировке насосной станции читайте здесь.

Прочитав эту статью, Вы узнаете все о насосных станциях Aquario.

Модельный ряд и технические характеристики

Несмотря на то, что все модификации станций Metabo собираются в Китае, немцы (владельцы бренда) тщательно следят за качеством выпускаемой продукции.

Metabo HWW 4000|20 GL

Модель относится к агрегатам средней мощности. Корпус станции выполнен из чугуна. Производительность составляет 3,3 м3/час. Вес — всего 16 кг. Мощность – 1,5 кВт. Напор – 55 м. Максимальное рабочее давление – 5,5 бар. Объем бака – 24 л. Высота подъема жидкости – до 9 м. Модель успешно перекачивает воду с небольшими включениями (до 5 мкм). Агрегат имеет отдельное водозаливное отверстие, что упрощает запуск станции. Дополнительно модель оснащена прочными уплотнительными кольцами. Это повышает ее срок службы.

Metabo HWW 4000|20 GL

Модель имеет следующие технические характеристики:

• производительность — 4 м3/час;
• глубина всасывания — до 9 м;
• напор — 48 м;
• мощность – 1 300 Вт;
• максимальное давление – 4,8 бар;
• объем гидроаккумулятора – 24 литра.

Станция при своей высокой мощности очень экономно расходует электроэнергию.

Metabo HWW 4000|20 S

Для станции Метабо присущи следующие технические показатели:

• мощность — 1,3 кВт;
• производительность — 4 м3/час;
• напор — 48 м;
• вес — 17,2 кг;
• объем накопительного бака — 24 л;
• корпус – нержавеющая сталь.

Установка оборудована приводным валом из нержавейки. В результате внутренние механизмы защищены от коррозии.

Metabo HWW 4000|20 S Plus

Одна из самых мощных моделей. Способна качать 9 м3 воды в час при мощности 1,9 кВт. Напор — 51 м, глубина всасывания — 9 метров. Максимальное рабочее давление – 5,1 бар. Эту модель насосной станции чаще используют для организации автономного водоснабжения сразу на несколько объектов. При этом установка способна перекачивать воду с включением мелких примесей (до 10 мкм).

Metabo HWW 4000|20 S Plus

Корпус установки выполнен из нержавейки. Станцию можно эксплуатировать даже  без устройства специального помещения под неё. Глубина всасывания воды — до 8 м; напор — 48 метров; мощность агрегата — 1300 Вт; производительность — 4 м3/час. Объем накопительного бака – 24 литра.

Оценка давления гидроаккумулятора

Чтобы сантехника в вашем частном доме работала как следует, напор воды должен быть не менее 1,4-2,6 атмосфер. Для того, чтобы продлить срок службы мембраны в гидроаккумуляторе, установите в нём давление примерно на 0,2 или 0,3 атмосфер выше, чем в водопроводе.

По стандарту водопровод, устанавливаемые в частном доме должен иметь уровень давления в 1,5 атмосферы. Это значение и следует иметь в виду, если вы настраиваете для работы гидробак.

Для этого следует производить довольно замысловатые расчёты по части гидравлики, прикидывать какое у вас количество и виды устройств сантехники.

Однако мы можем представить для вас и более упрощённую и лёгкую формулу: (H+6)/10, где H является высотой от насоса до точки разбора воды на самой большой высоте.

Если получившиеся показатели превысят реальные значения у сантехники и других бытовых приборов, при таком давлении они сломаются. Вам придётся подобрать какую-либо иную схему для разведения труб водопровода.

Принципы работы компании «Unipump»

Принципами работы компании являются:

• постоянное усовершенствование производственных линий, модельного ряда и функциональных свойств электротехники;
• ориентация исключительно на свое производство;
• инновационность, которую создают мастерство и многолетний опыт работы инженеров и конструкторов;
• доступность цены;
• широкие гарантийные обязательства перед своими покупателями;
• развивающаяся сеть сервисных центров, которые есть в каждом регионе, куда поставляются товары этого бренда.

Классификация насосного оборудования «Unipump»

Во всем многообразии их ассортимента можно выделить:

1. скважинные погружные модели;
2. аппараты циркуляционного типа;
3. поверхностные самовсасывающие насосы и канализационные насосные станции;
4. фекальные и дренажные устройства;
5. механические (ручные) модели.

Детализируем каждую группу и ее наиболее популярные модификации.

Практический опыт эксплуатации

Николай, 41 год, Белгород-Днестровский:

«Что я могу сказать о своей насосной станции Марина? Она прекрасно справляется со своими задачами! У некоторых моих соседей такая же модель станции, и все они тоже не нарадуются характеристикам этого насосного оборудования».

Александр, 54 года, Рязань:

«Моя Marina работает стабильно и безотказно. Я очень рад этому приобретению. А вот к недостатком могу отнести шумность работы устройства. За то по сравнению с другими аналогами, ее цена значительно дешевле».

Василий, 35 лет, Брянск:

«У кого существует проблема с водоснабжением загородного дома, настоятельно рекомендую ее решить с помощью насосной станции Марина. Стабильность в работе – вот главная черта этого оборудования. Пять лет уже пользуюсь и никак не нарадуюсь своему удачному приобретению».

И таких отзывов можно привести еще сотню! И все они указывают на то, что насосные станции Марина являются достаточно качественным и безопасным оборудованием.

Смотрите видео, в котором опытный пользователь подробно разъясняет устройство и особенности эксплуатации насосной станции Марина:

Устройство реле

В результате давления жидкости из трубопровода на мембрану устройства и встречному сопротивлению прижимного пружинного механизма, производиться замыкание и размыкание пусковых контактов.

При падении давления в системе пружины отбрасывают клеммы контактора, и насос начинает свою работу, когда давление в трубопроводе поднимается до заданного уровня, этим давлением отбрасывается контакторная пластина и насос прекращает накачивать резервуар, так как подача питания прекращается.

Прижимными гайками мы изменяем давление контакторной пластины на мембрану реле. За счет устройства реле на водяную станцию и в результате разницы прижимного давления пружин и давления воды в системе, удается добиться нужных результатов в работе устройства. Реле крепиться к трубопроводу путем вкручивания через переходник. Выполняет основную функцию в системе запуска и остановки насоса.

Как снять крышку реле давления насосной станции – на лицевой панели один болт или гайка, в зависимости от модели.

Особенности эксплуатации и обслуживания

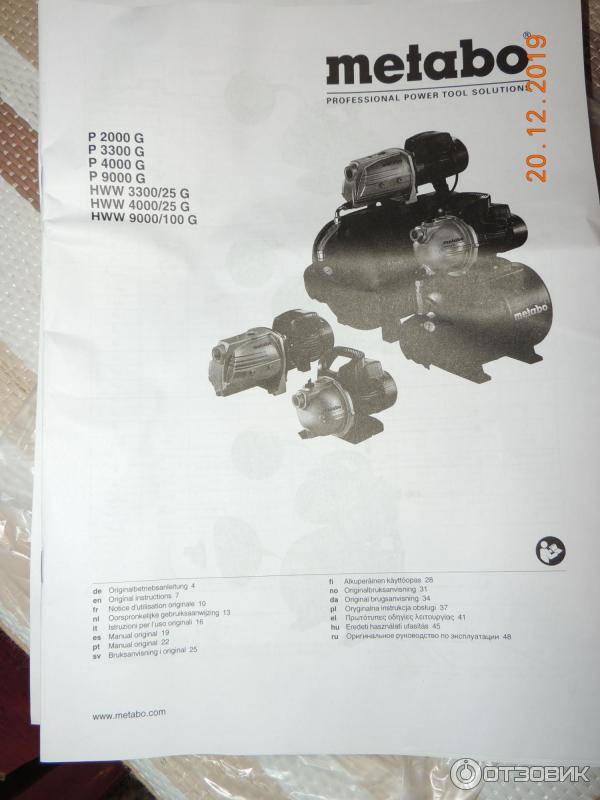

Как и большинство станций техника немецкого бренда Метабо продается уже готовой к установке. Даже у неопытного мастера не возникает сложности с её монтажом и подключением. Для более надёжной работы оборудования рекомендуется сразу ставить на входящий шланг фильтр грубой очистки.

Ввиду того что автоматика станции обеспечивает её надёжную работу, мастер может не разбирать агрегат ежегодно. Система сама регулирует циклы включения/выключения. Производитель рекомендует избегать замерзания установки. Поэтому под неё лучше устраивать специальный кессон, если предполагается эксплуатация станции зимой.

2 Функциональные особенности популярных моделей

Следующие модели, отличающиеся большой востребованностью благодаря стоимостным и техническим характеристикам, разработаны для сельскохозяйственных установок, а также индивидуальных систем водоснабжения, бытового применения. Данные станции работают с чистой водой без твердых включений, минеральных масел. Допустимая температура 0-35 градусов. Представленные насосные установки продемонстрировали высокую производительность.

2.1 AQUAJET 82 M

Автоматическая поверхностная напорная станция повышения давления комплектуется:

• самовсасывающим агрегатом из чугуна;
• горизонтальной накопительной емкостью (20 л);
• реле и датчиком давления (манометром);
• двигателем;
• комплектом для монтажа;
• кабелем питания.

Изделие не имеет защиты от перегрузки и сухого хода, габаритно, вес составляет 18,2 кг. Напор достигает 47 м при подаче 3,6 куб.м/ч. Мощность двигателя равна 0,6 кВт. Уровень шума не превышает 70 дБ. Максимальная глубина всасывания — 8 м. При отключении электричества гидробак содержит аварийный запас воды. Есть плавный пуск двигателя.

2.2 DAB ACTIVE J 82 M

Представляет собой бустерную насосную станцию с номинальным напором 40 м и пропускной способностью в 3,6 куб.м/ч. Рабочее давление – 6 бар. Потребляемая мощность составляет 850 Вт. Корпус насоса выполнен из чугуна. Монтаж производится в горизонтальном положении. Масса более 13 кг. Система ACTIVE (единый блок) автоматически управляет устройством, включая и выключая его, регулирует работу насоса, отвечает за стабильное давление, ограниченное число пусков.

Встроенный микропроцессор позволяет насосу работать в оптимальном режиме путем сбора и обработки данных по расходу воды и давлению. Конструкция не подвергается гидроударам. Имеется зашита от перегрева и сухого хода.

2.3 DAB AQUAJET 102 M

Комплектацию слагают: 20-литровый гидроаккумулятор, насос, манометр, гибкий шланг, реле давления, переходный штуцер. За счет опорных лапок гидравлический бак крепится к поверхности пола.

Модели DAB AQUAJET GWS

Приведение станции в действие допускается не более 20 раз в час. Монтаж осуществляется только в горизонтальном положении. Мощность — 0,75 кВт. Максимальный расход достигает 3,6 куб.м/ч. Напор составляет 47 м. Вода всасывается с глубины 8 м. Двигатель оснащен электромеханической системой регулирования. Присутствует защита от перегрузки.

Профилактика и обслуживание

Для того, чтобы насос служил долго и ремонт циркуляционного насоса не требовался как можно дольше, следует соблюдать правила эксплуатации и проводить его регулярную профилактику. Периодически следует осуществлять осмотр аппарата:

1. При выявлении протечки в местах соединения заменяют прокладки и уплотнители.
2. Проверяют заземление.
3. Посторонние звуки не должны присутствовать при работе двигателя.
4. Не должно быть сильной вибрации.
5. Измеряют давление в линии.
6. Насос должен быть сухим и чистым.

Раз в два-три года устройство чистят, все его составляющие. Касательно моделей, которые можно разбирать. Насосы с цельным или запрессованным корпусом не подлежат ремонту, и если происходит поломка, его заменяют на новый. Как разобрать циркуляционный насос самостоятельно?

Для этого потребуется шестигранный ключ, плоская отвертка (шлицевая) на 4 и 8 мм, крестовая отвертка.

Сперва с системы сливают всю воду, демонтируют насос и после приступают к разборке.

1. Ключом или отвёрткой откручивают 4-6 болтов на корпусе в месте присоединения насосной части к ракушке.
2. Снимают ракушку, крыльчатка при этом остается на валу ротора с двигателем.
3. По периметру находят дренажные отверстия. Их должно быть четыре. Шлицевой отверткой понемногу поддевают рубашку отсека электродвигателя под крыльчаткой. Вал с ротором и рабочим колесом должны выйти из пазов и стакана статора.

Разборка агрегата на этом завершена. Далее очищают ротор, крыльчатку, ракушку от накипи и налета, не повредив детали. Нельзя использовать при этом грубый абразив. Очищать детали рекомендуется щеткой с жестким полимерным ворсом. Можно применять чистящие средства, которые содержат слабый раствор соляной кислоты. Иногда пользуются мелким наждаком – «нулевкой».

Проблемы и решения

1. Почему насосная станция Джилекс не держит давление в гидроаккумуляторе (см. Почему насосная станция не держит давление)?

Вот список возможных причин неисправности, типичный для устройств всех производителей:

Отсутствие, загрязнение, неправильный монтаж или неисправность обратного клапана на всасывающем патрубке или на вводе водоснабжения. Стрелка на корпусе клапана должна указывать в сторону насоса, а сам он должен пропускать воду только в одном направлении;

Устройство пружинного обратного клапана

Отсутствие воздуха с избыточным давлением в воздушном отсеке мембранного бака. Чтобы убедиться в отсутствии или наличии этой неисправности, нажмите на шток ниппеля. Если оттуда не поступает ни воздух, ни вода — гидроаккумулятор нужно просто-напросто накачать;

Накачка гидроаккумулятора автомобильным компрессором

Разрыв мембраны гидроаккумулятора. В этом случае из ниппеля при нажатии на его шток начинает капать вода. Мембрана меняется на новую после отключения воды и вскрытия бака ресивера;

На фото — замена мембраны в гидроаккумуляторе насосной станции

• Мощности насоса не хватает для создания напора, соответствующего настройкам автоматического реле. Признак наличия этой проблемы — непрерывная, без отключений, работа насоса. Проблема устраняется путем регулировки реле;
• Утечки воды (прежде всего течи напроток сливных бачков в туалетах). При утечках насос периодически включается в отсутствие разбора воды через смесители. Проблема устраняется регулировкой, ремонтом или заменой заливных или сливных клапанов в бачках.

Регулировка арматуры сливного бачка

1. Почему в систему водоснабжения с насосной станцией попадает воздух?

Вероятная причина — негерметичность всасывающей трубы (разрыв или неплотное соединение с всасывающим патрубком насоса или обратным клапаном). Проблема устраняется герметизацией соединений или заменой трубы.

Насос может засосать воздух при негерметичности соединения с всасывающей трубой

Особенности реле от некоторых производителей

Некоторые модели реле могут иметь дополнительные элементы, которые часто ставят малоопытных владельцев насосных станций в тупик.

1. Рычаг механизма защиты от сухого хода: чаще всего встречается в дорогих импортных моделях, которые поставляются с полной комплектацией.
2. Дополнительная пружина, предотвращающая самопроизвольное проворачивание гаек на регулировочных пружинах: такое устройство можно наблюдать в реле РДМ-5, устанавливаемых на насосных станциях российской компании Джилекс Джамбо.

Наличие этих элементов не должно вас смущать, выполняйте настройку в соответствии с приведенной инструкцией.

Также следует упомянуть об особенностях, характерных для станций Marina и Pedrollo (Италия). У первых предельное давление для реле составляет всего 3,2 атм и пружины в нем приходится подтягивать каждые полгода. Для вторых имеется рекомендация производителя касательно давления воздуха в гидроаккумуляторе: оно должно быть на 0,2 атм меньше давления Pon, которое при стандартных настройках составляет 1,4 атм.

Реле с сильно затянутыми пружинами быстро изнашиваются. Старайтесь подбирать модель с достаточным запасом по давлению.

С технологией очистки воды от железа вы можете ознакомиться в этом материале.

Конструкция

Выпускаемые различными производителями реле конструктивно очень похожи, отличия, как правило, заключаются в незначительных деталях. Подача или отключение питания насоса осуществляется путем замыкания и размыкания контактной группы – главного элемента реле.

Кроме нее в состав устройства входят поршень с мембраной и две пружины, которые в большинстве случаев имеют разные размеры.

С противоположной стороны на контактную группу воздействует большая пружина, силу сжатия которой можно регулировать с помощью соответствующей гайки.

Если из-за водоразбора давление в системе водоснабжения падает, пружина преодолевает воздействие со стороны поршня и контактная группа замыкается, подавая питание на насос.

С увеличением давления в трубопроводе поршень будет постепенно смещать платформу с контактами, превозмогая противодействие пружины. Но контакты размыкаются не сразу, а только после перемещения на некоторое расстояние, которое зависит от степени сжатия второй — малой — пружины. Как и большая, она посажена на шток с гайкой. После размыкания контактов насос отключается.

Устройство типового реле давления насосной станции

Таким образом, регулируя силу сжатия большей пружины, пользователь задает давление включения насоса или, как его еще называют, нижнее давление — Pon. Для установки давления отключения (верхнего) – Poff — применяется малая пружина, сила сжатия которой фактически определяет разницу между Poff и Pon.

На этапе предпродажной подготовки производитель выполняет настройку реле. Pon обычно устанавливают в пределах 1,5 – 1,8 атм (или бар, что одно и то же), Poff – в пределах от 2,5 до 3 атм. Если настройки пользователю не подходят либо они сбились, прибегают к регулировке реле.

Однако, прежде чем это сделать, необходимо подготовить накопительный бак.

Что такое дренажный насос и в чем преимущества поплавковых вариантов, читайте тут.

Кессон — устройство, способствующее бесперебойной подаче воды. Здесь http://aquacomm.ru/vodosnabzenie/zagorodnyie-doma-v/avtonomnoe-vodosnabzhenie/istochniki/kesson.html вы узнаете, какие виды кессонов бывают и как установить их на скважину своими руками.

Выбор места под станцию водоснабжения

Данный выбор во многом зависит от параметров гидронасоса. Через каждые десять метров его прохождения через горизонтальную трубу понижается его всасывающие характеристики.

Например, для выкачивании воды с глубины более 10 метров могут подойти только определённые модели насосовю

Автоматическую станцию для водоснабжения следует устанавливать в таких местах:

• в кессоне, рядом со скважиной;
• в отдельном павильоне для насосов;
• в подвале.

Если вы выбрали наружный стационарный насос, проложите от кессона напорную трубу до коттеджа. Причём, труба должна пролегать ниже мёрзлого грунта. Это действительно имеет смысл, если трубопровод используется круглый год.

Если вам нужно проложить трубы только на летний период, глубины в 40-60 см будет вполне достаточно, либо прокладку можно осуществить и вовсе на поверхности.

Если вы собрались производить монтаж станции на цокольном этаже или вообще в подвале, можете не беспокоиться о том, что в зимние холода насос может замёрзнуть. Требуется проложить трубу ниже линии замерзания грунта, и проблема будет решена.

Бурение скважины можно производить и прямо дома, для уменьшения протяжённости трубопровода. Вопрос состоит только о возможности такого шага в различных частных домах и коттеджах.

Если вы хотите установить станцию в специальную отдельную пристройку, учитывайте, что это подходит только для тёплых сезонов.

В противном случае, в эту пристройку придётся проводить отдельную отопительную систему, а лучше сразу устанавливать оборудование в отапливаемом доме.

Составляющие системы водоснабжения

Систему водоснабжения составляет следующее оборудование:

• Насосная станция – поверхностная или погружная, в зависимости от глубины скважины или колодца.
• Гидроаккумулятор или расширительный мембранный бак, основное предназначение которого – поддерживать давление в системе. Размер бака – от 2-х до 500 л, в зависимости от площади объекта.
• Устройство для слежения за уровнем давления в системе – манометр.
• Реле давления – служит для запуска и остановки насоса.

При монтаже системы водоснабжения могут понадобиться дополнительные комплектующие – фильтры-грязевики, клапаны, незамерзающие гидранты и краны, коллекторы, оголовки для скважин, штуцеры и т. д.

Это и другое качественное насосное оборудование для системы водоснабжения обеспечит UNIPUMP.
