Разновидности и особенности нагревательных насадок на кран

Особенности конструкции и принцип работы

Принцип функционирования устройства крайне прост. Как было сказано выше, подогреватель воды электрический проточный на кран подключается только к трубе холодной воды. При включении смесителя, жидкость подается в специальный резервуар, в который помещен ТЭН. В течение 3-5 секунд субстанция подогревается и поступает в излив. Чтобы электрический смеситель смог безопасно выполнять свои функции, его снабжают следующими комплектующими:

• Корпусом. В нем размещается нагреватель воды на кран, цена которого зависит от эксплуатационных характеристик именно этого элемента, и электронные узлы. Корпус может выполняться из термопластика или металла. В 87% случаев водонагреватель насадка на смеситель зашивается в термоустойчивый корпус. Это гарантирует безопасность эксплуатации приспособления.
• Излив. Форма и габариты зависят от типа крана для подачи воды. Если вам необходим нагреватель воды на кран в ванную, цена которого будет зависеть от внешних данных, тогда излив будет укороченным, как у типовых смесителей. Кухонные варианты устройств комплектуются высокими и дугообразными изливами. Может быть установлено приспособление для нагрева воды на кран в ванну. Есть красивые модели сантехнического оборудования укомплектованные гигиеническим душем. В этом классе устройств можно купить нагреватель воды на кран с душем и длинным/укороченным изливом. Вариантом сантехнических устройств множество.
• Рычагом управления. Этот элемент крана нагревателя для воды устанавливается только в трех позициях. Если пользователю необходимо включить холодную воду, надо повернуть рычаг вправо. Если необходимо, чтобы подогреватель воды на кране начал функционировать, следует повернуть элемент управления влево. Если рычаг поставить прямо, то смеситель перестанет функционировать. Никак иначе повернуть рычаг смесителя с водонагревателем нельзя, что гарантирует безопасное использование прибора — исключено некорректное использование излива и ожоги (жидкость подогревается не мгновенно).
• Гибкую подводку.
• Керамический картридж.
• Термопара и клапан давления.
• Индикатор работы в режиме подогрева.

Поскольку водонагреватель в смесителе — электрический прибор,  его необходимо изолировать от соприкосновения с проточной водой. Для этих целей в качественных кранах применяются водонепроницаемые защитные мембраны. Ими изолируют электрические узлы. Помимо этого электрический кран для горячей воды имеет УЗО — приспособление, которое автоматически выключает ТЭН, если в электросети произойдут сбои. УЗО предупреждает возникновение несчастных случаев (удары током пользователей) и защищает нагреватель горячей воды на кран от перегорания.

Клапан давления, использованный в конструкции смесителя, так же выполняет защитную функцию. Если работает насадка для нагрева воды на смеситель и давление воды в трубах в этот момент падает до 0,4 Атм. или субстанция перестает поддаваться, то ТЭН автоматически отключится. Автоматика и при давлении воды в 7 Атм. отключит проточный нагреватель воды на кран, купить который можно для оборудования кухни в доме, где растут маленькие дети.

Чтобы смеситель проточный водонагреватель не вышел из строя из-за гидроудара, в конструкции предусмотрен силиконовый демпфер. Также стоит помнить, что насадка на кран для горячей воды не подогревает жидкость выше установленной нормы, поэтому ожоги исключены. В магазинах потребители могут купить устройство способное нагревать субстанцию строго до температуры 60 и 700С. За соблюдением этого показателя следит встроенный в корпус смесителя датчик. Когда насадка для крана для обогрева воды, стоимость которой зависит от технических данных устройства, подогрела жидкость до нормы, датчик автоматически выключает ТЭН.

Принцип работы, виды и конструктивные особенности

Компактный прибор, который в основе своей конструкции содержит нагревательный элемент, питающийся от электросети (он и нагревает проточную воду), называется проточным электрическим водонагревателем.

Некоторые проточные модели очень компактны и практически незаметны

Вода, «омывающая» нагревательный элемент, приобретает нужную температуру, и сразу готова к использованию.

«Проточники» различаются по конструктивным элементам:

• нагревательный элемент может быть ТЭНом в медном корпусе (или иметь трубчатую форму – быть спиралью в кожухе);
•  могут иметь никельхромированную спираль нагрева.

Проточный водонагреватель состоит из корпуса и рычага управления

По способу управления водонагреватели могут быть электронными или управляться посредством гидравлики. Давление воды в трубопроводе в каждом городе и даже в отдельно стоящем доме разное.

Учитывая это, производители выпускают приборы с разными конструктивными особенностями. То есть, если давление поступающей холодной воды сильное, то маломощный водонагреватель не сумеет на выходе выдать хорошо прогретую воду.

А при чрезвычайно низком давлении воды (0,25 атм.), прибор просто не включится.

В связи с этим проточные водонагреватели подразделяются на:

•  безнапорные;
•  напорные.

Напорные водонагреватели для крана делятся на однофазные и трехфазные

Напорные водонагреватели: принцип работы

Напорные водонагреватели для крана намного более мощные (3-20 кВт), поэтому подключение их к двум-трем смесителям – вполне обычная практика.

Правда, чтобы обеспечить в своем жилье горячую воду, которая по температуре и напору будет сродни центральному водопроводу, вам понадобится прибор мощностью минимум 10 кВт.

Это обойдется дороже, но комфорт того стоит. Подразделяются напорные водонагреватели на однофазные и трехфазные.

Решив установить водонагреватель проточной воды, убедитесь, что его выдержит проводка в вашем жилище (в стандартных квартирах старой постройки этот лимит – 3 кВт).

Проточный водонагреватель мощностью 3 кВт способен «выдавать» около 3 литров горячей воды в минуту. Этого достаточно, чтобы наполнить горячей водой ванну.

Но этой мощности не хватит, чтобы принять полноценный душ. Такие приборы могут быть установлены в домах, где функционирует трехфазная электросеть и используются для домов старой постройки, где стоят 16-ти амперные пробки.

Электропроводка выдержит водонагреватель лишь мощностью до 3 кВт. В квартирах, где установлены электроплиты, или стоят 32-40 амперные счетчики, максимум потребления водонагревателя не должен превышать 6 кВт.

Для таких случаев производители предлагают так называемые малые проточные нагреватели для крана, мощностью 1,5-8 кВт, и которые работают от сети. Они бывают также напорными и безнапорными.

Есть у проточных водонагревателей еще одна интересная особенность, о которой редко рассказывают в магазине при покупке прибора.

Летом и зимой от одного и того же водонагревателя (это касается маломощных моделей) на выходе, вы получите разную температуру. Конечно, прибор снабжен специальным датчиком, и сам должен «доводить» воду до нужной температуры. Но в летний и зимний периоды, прибор будет делать то же действие, но с разной температурой поступающей воды.

Например, летом температура «входящей» в нагреватель воды +15°С, маломощная система прибора увеличит эти 15 градусов еще на 25, и на выходе получится необходимые 40°С. Но зимой, температура поступающей воды может быть около 5 градусов, а мощность позволяет нагреть ее всего на 25 градусов. В итоге, 30°С – это все еще холодная вода, которой даже посуду помыть сложно.

Зачем производят такие маломощные приборы? Во-первых, таков покупательский спрос – они дешевле и в процессе их использования не бывает проблем с электропроводкой.

Во-вторых, значительная часть производителей – фирмы азиатских стран, учитывающие климатические условия их родного региона.

В итоге стоит подумать заблаговременно – для чего вам необходим прибор. Если как «летний душ», то вполне достаточно маломощного устройства, если же, как полноценная замена центральному водоснабжению горячей водой, приобретайте более мощный водонагреватель.

Безнапорные модели и их особенности

Безнапорные проточные водонагреватели – это устройства мощностью 2-8 кВт, обеспечат горячую водоподачу для кухни, но будут маловаты для обеспечения ванной комнаты.

При этом, обладают значительным плюсом – электропроводка большинства квартир и домов сможет выдержать их работу без ущерба.

Безнапорные проточные водонагреватели с изливом, как правило, монтируются в ванной над раковиной

Безнапорный проточный водонагреватель может быть изготовлен в любом цвете

Критерии выбора электронагревателя на кран

Для выбора нагревателя актуальны всего несколько базовых параметров: общая производительность, мощность и степень электробезопасности. А также наличие дополнительного функционала, несущего скорее удобство.

Мощность, производительность агрегата

Средний расход воды на кухне составляет примерно 3–5 л/мин при температуре 45–55°С. Для душа характерна температура 35–40°С. Чтобы просто помыть руки, достаточно 2–4 л/мин при 35–36°С. Рассчитать общую мощность можно так: количество литров в минуту умножаем на разницу температур между холодной водой и выходящей горячей, а затем умножаем на 0,073. Формула будет выглядеть так: мощность = количество литров ⋅ (температура горячая − температура холодная) ⋅ 0,073. Например, для кухни при расходе воды в 3 л/мин и температуре 40°С расчёт будет выглядеть так: 3 ⋅ (40 − 5) ⋅ 0,073 = 7,6. То есть искать надо прибор примерно на 8 кВт. Для нечастого использования на кухне многим будет достаточно и 3,5 кВт, особенно в домах старой застройки, которые не могут похвастать надёжной электропроводкой. Для расчёта больших объёмов и характеристик нужно применять соответствующие значения.

Степень электробезопасности прибора и дополнительные параметры

Стоит обратить внимание на механизмы защиты нагревательного прибора. В частности, в нём должна быть реализована защита от перегрева, короткого замыкания, фильтрация и различные способы индикации

Также стоит обратить внимание на возможность регулировки температуры выходной воды. Это необязательный, но важный и удобный аспект использования прибора.

Места подключения – безнапорный и напорный варианты проточного нагревателя

По способу подключения к водопроводной магистрали проточные нагреватели воды разделяются на две группы.

Безнапорные водонагреватели

Системы нагрева этой группы не подключаются к магистрали напрямую. Они предназначены для обслуживания только одной точки раздачи воды. Вода поступает в безнапорное устройство через уже установленный кран или смеситель. Такой нагреватель не подвергается магистральному давлению воды, и давление в нем не превышает атмосферного. На выходе безнапорный нагреватель снабжен собственным поворотным изливом или душевым шлангом, или комбинацией обеих насадок.

Выпускаются разные варианты исполнения таких приборов:

Отдельный корпус нагревателя, крепящийся рядом с краном раковины или душа.

Безнапорный водонагреватель с комбинацией крана и душевого шланга на выходе

• В виде нагревательной насадки, крепящейся к крану. Недостаток – немалые размеры такой насадки не позволяют использовать ее на низких кранах.
• Кран с уже встроенным в его корпус нагревателем.

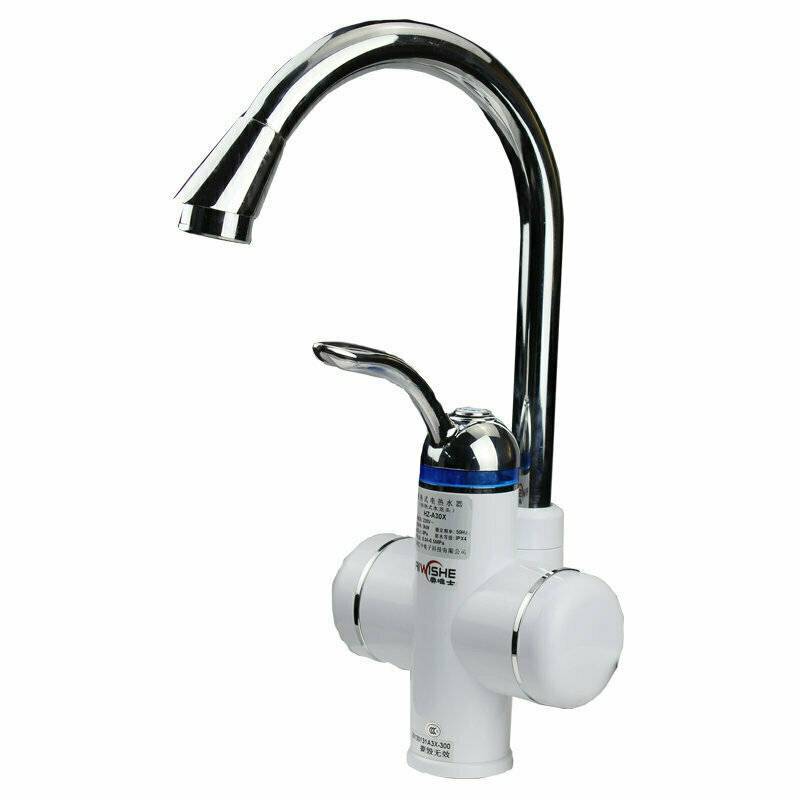

Кран с встроенным электронагревателем

Как правило, безнапорные модели имеют небольшую мощность (3–7 кВт), что достаточно для обеспечения горячей водой одного места раздачи. Можно смонтировать подключение безнапорника к двум разным кранам или смесителям, как показано на схеме.

Схема подключения безнапорного проточного нагревателя к двум точкам

Но применение по такой схеме безнапорного устройства вряд ли позволит обеспечить достаточный нагрев при одновременной работе обоих смесителей – мощности не хватит. А при поочередной работе схема вполне жизнеспособна.

Для работы нагревателя необходимо подключить его к электросети. Малая мощность потребления не требует особых схем подключения с защитными устройствами. Достаточно включить его в розетку стандартной домашней проводки. Современные модели безнапорников оборудуются защитными клапанами, отключающими нагрев при падении давления воды.

Простота подключения безнапорных нагревателей воды и их небольшая мощность позволяет применять их в качестве временных устройств в периоды отключения горячей воды или же в местах временного проживания. Их применение оправданно в одном-двух местах подключения на летних дачах – на кухонной мойке и в летнем душе. Если же требуется постоянный нагрев воды на протяжении года, лучше использовать напорный вариант.

Напорные проточные водонагреватели

Нагреватели этого типа способны нагревать воду для нескольких точек выхода, чего достаточно для полноценного обеспечения горячей водой квартиры или всего загородного дома. По сути, это небольшая нагревательная система, поэтому напорные водонагреватели иногда называются системными.

Напорное устройство врезается в основную магистраль подачи воды – в стояк холодной воды в домах с центральным водопроводом или после насосной станции в загородных домах с собственным водоснабжением.

Все фильтры, обеспечивающие чистоту воды, должны подключаться до поступления воды в напорный обогреватель. После выхода из обогревателя идет разводка водоснабжения на все точки потребления. Включение нагрева происходит только при потреблении воды – по сигналу датчика, реагирующего на поток воды. Выход системы на требуемый режим нагрева занимает 1–2 минуты.

Если напорная система устанавливается в доме, где уже есть горячее водоснабжение, для подстраховки на случай его отсутствия, то схема подключения должна обеспечивать быстрое переключение с одного источника горячей воды на другой.

Схема проточной напорной системы, позволяющая переключать источник горячего водоснабжения с центрального на внутренний

Одновременный нагрев воды для нескольких точек потребления требует соответствующей мощности нагревательных элементов. Для однофазной электросети напряжением 220 В напорники выпускаются с мощностью до 12 кВт. Работа более мощных систем (до 25 кВт) требует наличия трехфазного напряжения в 380 В. Подключение таких устройств должно проводиться специалистами.

Но даже для подключения мощного прибора в однофазном варианте сети необходимо предусмотреть защиту от перегрузок. Желательно применение устройства защитного отключения (УЗО) и дополнительного автомата, контролирующего линию фазы.

Схема электрического подключения проточного водонагревателя в однофазную сеть

Помимо защиты нужна и соответствующая электропроводка, способная выдержать ток, потребляемый мощным проточным нагревателем. Как правило, приходится для работы проточной системы монтировать отдельную линию электропотребления. В домах, где уже установлены электроплиты, можно в крайнем случае воспользоваться их линией питания. Но в этом случае работа электроплиты и водонагревателя возможны только по отдельности.

Целесообразность применения крана с подогревом

Проточный водонагреватель для крана – наиболее компактный электроприбор, обеспечивающий горячее водоснабжение. Целесообразность применения компактного устройства зависит от интенсивности и условий эксплуатации.

Чтобы определиться, подойдет ли мини-нагреватель под собственные нужды, следует сопоставить аргументы «за» и «против».

Основные преимущества компактного водонагревателя на кран:

1. Компактность. Этот аргумент становится решающим для небольших помещений. Нагреватель занимает место, отведенное под смеситель для монтажа на раковине в ванной, кухонной мойке или столешнице.
2. Скорость нагрева. Зависимо от мощности модели время разогрева до комфортной температуры колеблется в диапазоне 10-30 секунд. Этим качеством не могут похвастаться накопительные водонагреватели – бойлер надо включать заблаговременно, хотя бы за 30 минут до пользования.
3. Постоянство температуры. В технически-продвинутых нагревателях процесс нагрева мониторят электродатчики, регулирующие уровень накаливания ТЭНа.
4. Эстетичность. Многообразие модельного ряда позволяет подобрать водонагревательный кран под определенный интерьерный стиль. Производители предлагают экземпляры разного цвета с глянцевым или матовым эффектом, необычные формы излива и вентили оригинальной геометрии.
5. Простота монтажа. Технология практически идентичная установке обычного крана. Отличие кроется в необходимости подвода электропитания и заземлении устройства.
6. Высокий КПД. Термо-кран функционирует по факту – нагрев осуществляет только в процессе пользования смесителем. В состоянии «покоя» электричество не расходуется.

Достоинством малогабаритного модуля считается и его стоимость. Цена на водонагревательный кран меньше, чем на полноразмерный электрический или газовый проточник, тем более на накопительный бойлер.

Выбор между накопительным баком и водонагревательным краном основывается на оценке потребностей: требуемом объеме и температуре подогрева воды, режиме использования, наличия свободного пространства и т.д.

Однако производители проточных устройств заявляют об экономичности приборов, делая акцент на потреблении электроэнергии исключительно в момент пользования водой. Тогда как накопительный бойлер функционирует в режиме поддержания заданной температуры – агрегат включается в работу каждые 20-30 минут.

Главный минус проточника – высокая энергоемкость. Средняя мощность ТЭНа порядка – 2,5-4,5 кВт. При регулярном использовании водонагревателя, счета за электричество значительно возрастут

Дополнительные недостатки водогрея для крана:

1. Ограниченная пропускная способность. Объем подогреваемой воды составляет – 4-6 л/мин. Для сравнения, производительность газовой колонки примерно в 1,5-2 раза выше.
2. Высокая нагрузка на сеть. Установка проточника в здании со старой проводкой требует подвода отдельного кабеля. Независимо от состояния электросети проточник в обязательно порядке подключается через усиленную розетку, подсоединенную к УЗО.
3. Обслуживание одной точки водозабора. Невозможно разделить поступающий объем подогретой воды на несколько потоков. Для организации горячего водоснабжения нескольких точек лучше приобрести накопительный нагреватель или стеновой проточник.
4. Сложность ремонта. В случае поломки восстановить работоспособность портативного модуля проблематично – в торговой сети ремкомплектов на подобные модели на порядок меньше, чем для настенного электронагревателя.

Раздумывая над покупкой проточника для душа или для кухонного смесителя, следует учесть, что приборы малой мощности способны увеличить температуру воды на 25°. Этого показателя достаточно в теплое время года. С наступлением холодов, при значительном понижении температуры водопроводной воды, получить желаемые 35-40°С нереально.

Модификации проточника без регулировки воспринимают низкий напор вода, как его полное отсутствие – проточный модуль просто не включается в работу

Несмотря на обозначенные недостатки, мини-нагреватели целесообразно устанавливать в следующих ситуациях:

• нестабильность централизованного горячего водоснабжения, когда перебои в сети кратковременны – не более месяца;
• сезонное потребление воды – присуще дачным домам, загородным коттеджам;
• организация водоснабжения в летней кухне частного домовладения;
• в парикмахерских, салонах красоты;
• на кухнях в зданиях с индивидуальным газовым отоплением – включать котел ради мытья посуды не выгодно.

Одним словом, установка крана с подогревом полностью оправдана, если горячее водоснабжение требуется не постоянно и в ограниченном объеме.

Это интересно: Как выбрать в доме место для камина так, чтобы была хорошая тяга?

Обзор популярных моделей

В вопросе выбора проточного водонагревателя следует быть особенно придирчивым, ведь некачественное изделие будет таить в себе серьезную угрозу. Вот какие производители зарекомендовали себя наилучшим образом:

Акватерм

Смесители с нагревом этой марки отличает эффектный дизайн и наличие разнообразных дополнительных опций, например, фильтров.

Также можно отметить довольно широкий ассортимент:

• имеются модели с коротким изливом для небольших раковин и с длинным — для обычных;
• корпус может иметь окраску «под бронзу», «под мрамор», белую, красную, зеленую или обычную серебристую;
• есть модели как вертикальные, так и горизонтальные, с душевой лейкой и без нее.

Большинство водонагревателей имеет мощность 3 кВт, самая простенькая модель обойдется в 60 USD.

Delimano

Производственные мощности этой компании размещены в Китае, сама же она представляет собой совместное украинско-итальянское предприятие. Корпус предлагаемого смесителя с нагревом выполнен из пластика, но прибор выдерживает давление до 8 атм. И температуру до +60С.

Смеситель-нагреватель Delimano

Благодаря применению пластика и низкой себестоимости, обусловленной производством в Китае, цена на изделия данной марки является относительно невысокой: модель мощностью в 3 кВт в самом простом исполнении стоит 40 USD.

Аквастрим

Проточник этой марки отличает низкая мощность — всего 2,5 кВт. Это позволяет без опасений включать его в обычную розетку даже в домах со старой проводкой. Привлекает и доступная стоимость водонагревателя — 40 USD.

Electrolux

Известный шведский бренд, который не нуждается в представлении. Предлагает смесители с нагревом мощностью от 3,5 до 6,5 кВт. В ассортименте можно найти очень доступные модели — стоимостью от 30 USD.

Supretto

Простенький китайский водонагреватель с длинным изливом (22 см), качество вполне приемлемое. Мощность составляет 3 кВт, цена — около 33 USD.

Аэратор для экономии: а есть ли она?

Считается, что установка аэратора на кран (чаще всего на смеситель) является самым доступным и безопасным способом сэкономить на расходе воды за счет насыщения ее потока воздухом.

Но так ли это на самом деле? Действительно ли можно существенно изменить показания счетчиков? Попробуем разобраться.

Аэратор, как прибор, получил свое название от процесса, который осуществляет. «Аэрация» переводится с греческого как «воздух», а операция подразумевает естественное насыщение воды именно воздухом. Такое пропускание воздушных пузырьков через жидкость (то есть превращение упругой струи в бурлящую) обещает сокращать водный расход при том же напоре. И зафиксированные данные некоторых исследований, проведенных авторитетными организациями, позволяют говорить о 50% экономии водопотока при условии установки аэратора на кран. Поэтому смысл в этом устройстве определенно есть.

Обзор брендовых моделей

Особым спросом пользуются водонагревательные краны известных торговых марок:

• Delimano (Украина/Италия);
• Supretto (Китай);
• Акватерм (Россия);
• Rapid (Китай).

Delimano. Компания предлагает мгновенный водонагреватель «Аквасистем». Модуль представлен в виде цилиндрического блока с краном-регулятором и изливом.

Технические характеристики: длина гусака – 22 см, габариты – 12,5*7*7 см, материал корпуса – пластик/металл, давление – 0,04-0,6 МПа. В комплект помимо термо-крана входят: соединительная вставка, опорное кольцо, прокладка и фиксирующая гайка

Отличительные особенности «Акваситем»:

• быстрый нагрев до +60°С;
• наличие регулятора температурного режима;
• индикаторная лампочка;
• подключение шнура с тыльной стороны корпуса;
• гарантия – 365 дней;
• ориентировочная стоимость – 25-30 у.е.

Supretto. Кран выполнен из жаростойкого высокопрочного пластика, внутренние элементы – металл. Прибор оснащен необходимой системой безопасности – конструктив предполагает заземление, защиту от перегрева.

Производительность Supretto зависит от температуры нагрева. Без функции обогрева пропускная способность прибора – 1,5 л/мин, при нагреве до +50°С – 1,3 л/мин

На передней стенке корпуса находится индикатор, рычаг управления размещен сбоку. Стоимость миниатюрного электроприбора – около 30 у.е.

Акватерм. Однорычажный нагревательный кран российской сборки. Отличается высоким дугообразным изливом, наличием фильтра для воды и пластикового аэратора с опцией «Анти-Кальций».

Дополнительные характеристики: керамический картридж, угол разворота крана – 360°, защита от перегрева. Параметры питающей сети: частота 50 Гц, одна фаза

Модель выпускается в 4-х цветах: синий, бордо, белый, беж. Цена вопроса – 50 у.е.

Rapid. Водонагреватели брендовой марки имеют многоуровневую защиту. В эконом-моделях температура регулируется рычагом-джойстиком. В вариантах подороже режим подогрева контролирует электронный датчик.

Особенности проточных кран-модулей Rapid:

• ТЭН из жаропрочного полимера;
• нагревательный керамический диск может функционировать беспрерывно до 5000 часов;
• температура нагрева – 30-60°С;
• заземление основного корпуса.

Во всех моделях нагревательные элементы защищены изолирующим слоем.

Характеристики крана с подогревом RLD-01 от Rapid: вес – 1 кг, скорость нагрева – 5 секунд, напряжение – 220-240 В. Ориентировочная стоимость – 55-60 у.е.

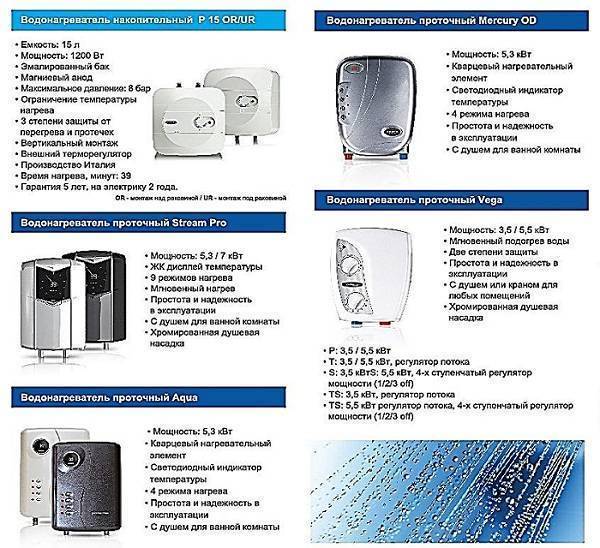

Среди проточников настенного монтажа популярны модели фирм: Kospel, Electrolux, AEG, Bosh, Термекс.
