Особенности конструкции муфельной печи

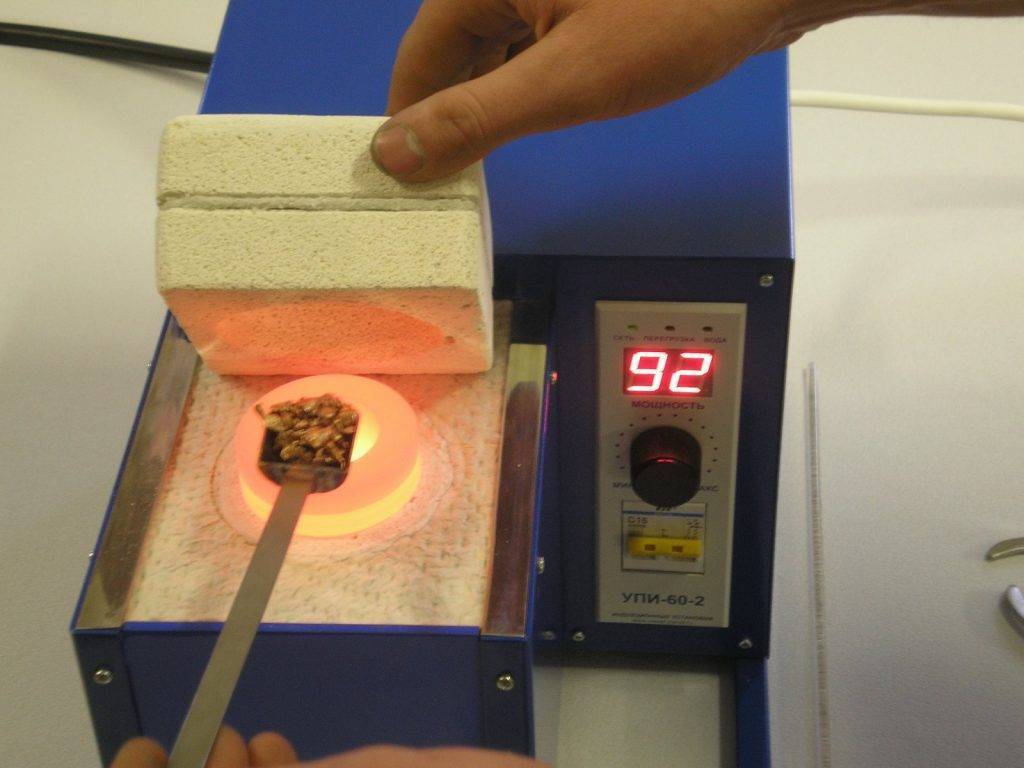

Как регулировать температуру

Регулировку температуры можно осуществлять двумя способами:

• подключать спирали по очереди, с увеличением их мощности;
• установит внешнее устройство, регулирующее подачу напряжения на спирали.

Оба варианта имеют свои плюсы и минусы. Первый вариант проще, но нужен пакетный переключатель или отдельные автоматы на каждую спираль. Кроме этого, изменения нагрева производятся скачками.

Второй вариант сложнее — необходим регулятор, способный выдерживать рабочую нагрузку печи. Выбор подходящего варианта — прерогатива пользователя. Как правило, используют регуляторы — они компактнее и позволяют плавно изменять степень нагрева.

Куда лучше устанавливать

Установку лучше не помещать в маленькие и закрытые помещения, которые не имеют вентиляции (кладовки или шкафы). Печь не стоит устанавливать в том помещении, где живут люди, где они спят, едят и прочее. Лучше выбрать для нее отдельное помещение, с открытым окном. Где можно создать маленькую студию специально для обжига.

Обязательно следует соблюдать расстояние от печи и до любого предмета или стены. Оно не должно быть менее, чем 30 см. И согласно правилам пожарной безопасности керамисту не хранить вблизи такие предметы или материалы, которые легко могут воспламеняться

Очень важно и проверить материал стен, что и окружают печь. Это не должны быть гипсокартон или иной легковоспламеняющийся материал

Идеальный вариантом становятся кафель или бетонные стены

Но и пол не стоит обойти без внимания, он также должен состоять из специального материала. И это не должен быть ковер, паркет, лист линолеума. Если пол не из бетона или другого материала, который не из списка легковоспламеняющихся, то не стоит сразу всё крушить и ломать. В некоторых случаях достаточно просто постелить лист железа прямо на поверхность пола и аккуратно установить на неё печь

Идеальный вариантом становятся кафель или бетонные стены. Но и пол не стоит обойти без внимания, он также должен состоять из специального материала. И это не должен быть ковер, паркет, лист линолеума. Если пол не из бетона или другого материала, который не из списка легковоспламеняющихся, то не стоит сразу всё крушить и ломать. В некоторых случаях достаточно просто постелить лист железа прямо на поверхность пола и аккуратно установить на неё печь.

Дата: 25 сентября 2020

Разновидности и отличительные особенности

Чтобы можно было своими руками создать качественную печь, стоит понимать, на какие виды она делится с учетом потребляемого топлива и энергии, а именно:

• газовые;
• электрические.

Данное разделение позволяет использовать различные источники энергии, которые и позволяют разогревать пространство внутри созданной конструкции. При этом большей популярностью пользуется печь с установленными элементами для электрического прогрева. Это позволяет контролировать температуру внутри конструкции при необходимости обработки определённого сырья.

Современная муфельная печь имеет свои особенности в конструкции и получаемых производственных возможностях, а именно:

• в получаемой конструкции и объёмах внутреннего пространства;
• методах и способах нагрева внутреннего пространства печи;
• использование особенных защитных формул и функций;
• рабочих температурных параметрах.

В зависимости от получаемой температуры, все печи делятся на три вида:

• печи умеренной температуры, с параметрами 100-500 градусов по Цельсию;
• средние печи, с температурой в 400-800 градусов по Цельсию;
• высокотемпературная печь, с параметрами 400-1400 градусов по Цельсию;
• сверхвысокотемпературные печки, они разогреваются до 2000 градусов по Цельсию.

Схемы муфельных печей и особенности их конструкций

Российские и зарубежные производители предлагают десятки моделей муфельных печей, различающихся мощностью, размерами рабочей камеры, способами обогрева муфеля, требованиями к напряжению в сети, дизайном и стоимостью.

Фото 1. Схема устройства главного элемента высокотемпературной печи — муфеля. Указаны основные части конструкции.

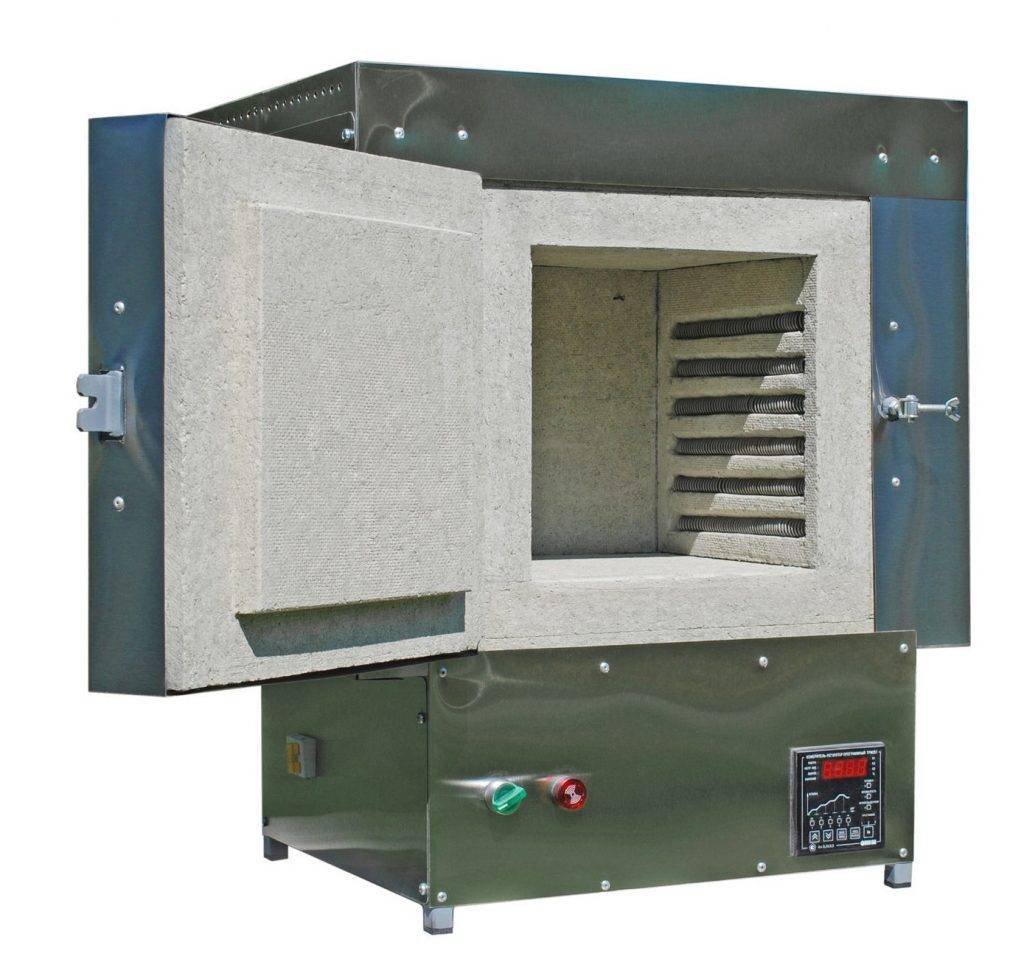

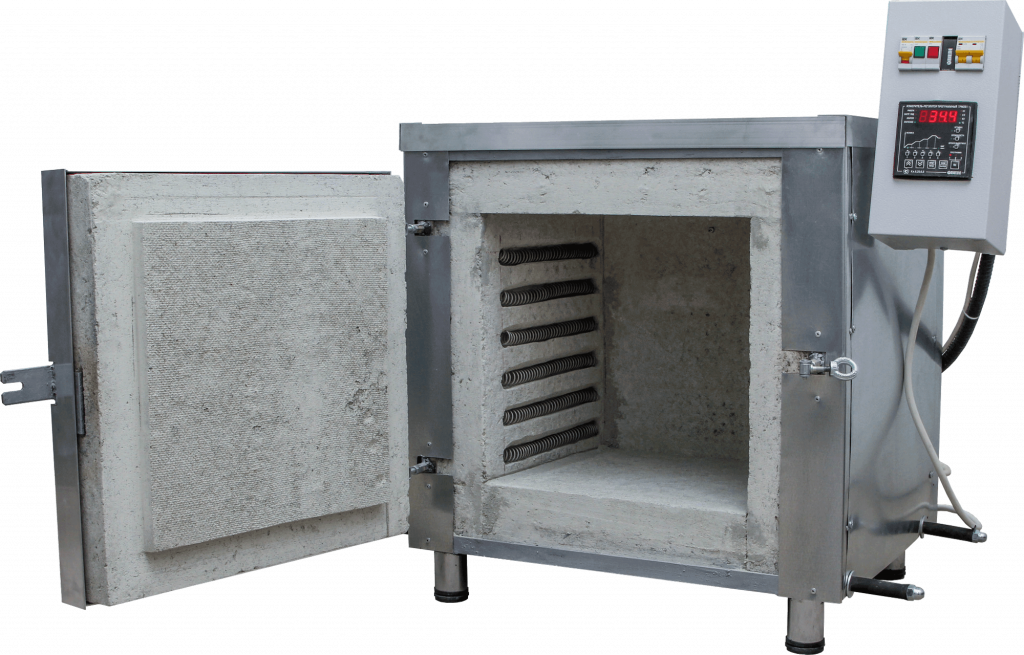

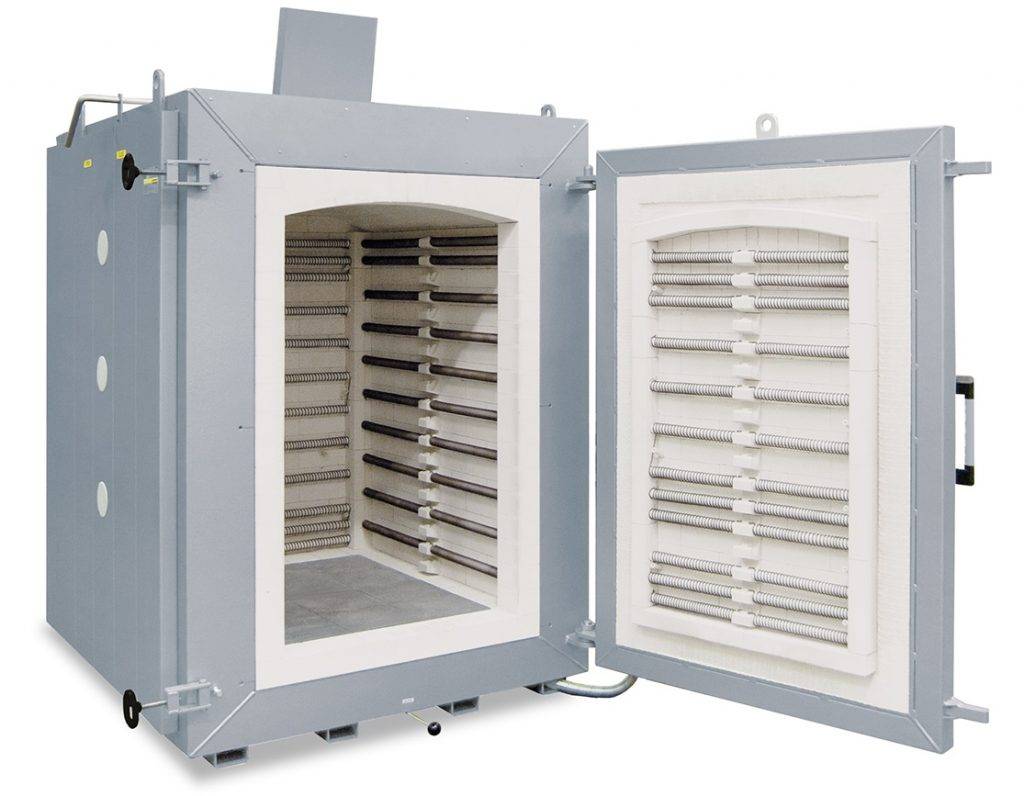

Электрическая печка

В электрических муфельных печах нагрев происходит с помощью элементов, работающих от электросети. Устройства состоят из следующих частей:

• из корпуса с дверцей;
• из внешнего слоя облицовки из негорючего пористого материала;
• из внутреннего слоя облицовки из твердого огнеупорного материала;
• из нагревательных элементов и системы подключения к сети.

Корпус сваривают из листовой стали или используют готовый кожух от старого оборудования (от электрической, газовой духовки, холодильника, стальной бочки). Чем больше корпус, тем больше рабочая камера.

Облицовывают корпус базальтовой ватой (минеральной ватой) или асбестовым волокном, перлитом, вермикулитом. Эти жаропрочные материалы хорошо сохраняют тепло.

Огнеупорный слой из шамотного кирпича выдерживает температуру 1300—1850 градусов. Для крепления кирпичей используется паста из шамотной (каолиновой) глины и шамотного песка. Твердый огнеупорный слой иногда делают из толстого слоя шамотной глины без использования кирпичей.

Нагревательные элементы, терморегулятор, прочее электрическое оборудование можно приобрести в отделах электротоваров. В продаже есть спирали, проволока и ленты из нихрома, фехрали, инфракрасные излучатели (керамические и кварцевые).

На дверце устанавливают замок, препятствующий ее случайному открыванию. На внутренней части дверцы закрепляют жаропрочную футеровку.

Газовое устройство

Газовых муфельных печей в продаже нет, так как не существует технического регламента по подключению к ним горелки. Использование газа из баллонов возможно только в заводских газовых плитах и отопительных колонках.

Мастера используют стандартное оборудование от газовой плиты или самодельные горелки. В конструкцию газового прибора для обжига входят:

• корпус из стали;
• слой пористого термоизолирующего материала;
• огнеупорный твердый слой;
• керамическая емкость для обжига изделий, вставляемая внутрь печи (муфель);
• газовая горелка;
• трубки для подачи газа;
• крышка печи, армированная огнеупорным материалом.

Корпус делают из бочки или старой духовки. Его укрепляют на стойках (не на полу). Сечение корпуса может быть круглым, прямоугольным, квадратным. Крышку выполняют из стали и футеруют базальтовой ватой, слоем мертеля.

Пористый термоизолирующий уплотнитель создают из вермикулита вспученного, асбестового волокна, минеральной (базальтовой) ваты или перлита.

В качестве огнеупора чаще выбирают шамотный кирпич. Его скрепляют мертелем или глиняно-шамотным раствором.

Справка. Отверстие для горелки вырезают в стенке или днище корпуса.

Для небольшой печи подойдет горелка от бытового газового оборудования, в которой есть арматура регулирования подачи газа. Для больших приборов мастера используют горелки собственного изготовления, которые не являются безопасными.

Совет. Для выхода газов из печи в краях крышки или в краях бака создают небольшие отверстия. Их размер регулируют, закрывая кусками базальтовой ваты.

В качестве внутренней емкости, в которую помещают обжигаемые изделия, используют заводской керамический сосуд (в совсем маленьких печах — цветочный горшок). Если готовой емкости нет, ее можно заказать у гончара.

Материалы для изготовления муфеля и крышки печи

Для изготовления печей мы используем самые современные материалы. Для рабочего слоя футеровки (муфель и крышка печи) мы используем легковесный огнеупорный кирпич, который привозим из Германии. Данный кирпич обладает отличными термо-характеристиками, а именно имеет низкую теплопроводность, высокую термо- и жаростойкость. Классификационная температура применения данного кирпича 1430°С. При всем этом кирпич достаточно легкий за счет малой плотности и хорошо обрабатывается механически. Это позволяет фрезеровать пазы в кирпичах под установку нагревательных элементов. Фрезерование обеспечивает наивысшую точность пазов под спираль.

Легковесный огнеупорный кирпич

Легковесный огнеупорный кирпич

Легковесный огнеупорный кирпич

Крышка печи

Крышка печи изготавливается из двух слоев огнеупорного кирпича. При этом, второй слой перекрывает швы первого слоя, что позволяет увеличить прочность крышки. На большинстве печей западного и Российского производства идет только один слой кирпичей.

Так же в кирпичах выполнены фаски, что предотвращает сколы кирпичей при расширении (нагреве) материала.

Во внешних слоях муфеля и крышки печи мы применяем дополнительные изоляционные огнеупорные слои, которые имеют еще меньшую теплопроводность при значительно меньшем весе.

В качестве таких материалов могут выступать огнеупорные маты из керамического волокна, муллитокремнеземистый картон (МКРКГ) и т.д.

Таким образом, чем меньше теплопроводность материалов, тем лучше тепловые показатели печи.

Материал	Максимальная температура применения,°C	Теплопроводность, Вт/м*К	Плотность материала, кг/м3
Легковесный кирпич	1430	0,28 при 600°C	770
Керамическое волокно	1260	0,27 при 1000°C	128
Картон МКРКГ-400	1150	0,11 при 600°C	400

Комплексное применение данных материалов существенно экономит энергоресурсы, а так же экономит время на разогрев и охлаждение печей. К сожалению многие современные, как западные, так и Российские производители изготавливают печи для обжига из керамики только с применением огнеупорных кирпичей, делая печи менее эффективными.

Газовая горелка для муфельной печи. Сборка газовой горелки

В своем примере мы рассмотрим, как можно сделать муфельную печь, работающую на газу своими руками. Она отлично подойдет для плавки металлов, температура плавления которых находится в пределах 1300°F. Печь состоит из корпуса  и  горелки.

Для изготовления газовой горелки нам понадобится кусок трубы диаметром примерно 1,5-2 см. и длинной 10-15 см., с одной стороны которой мы сделаем внешнюю резьбу, а с другой просверлим ряд отверстий.

Самое первое отверстие от края должно быть сквозным. В него будет вставлена трубка, через которую будет подводиться газ. Остальные три отверстия находятся немного дальше от края, они будут служить для поджига горелки, а также забора воздуха. Сквозное отверстие для газоподводящей трубки должно быть перпендикулярно остальным трем отверстиям. Если присмотреться на рисунке видно еще одно небольшое отверстие с краю, его ось пересекается с осью сквозного отверстия, оно предназначено для затяжного болта газоподводящей трубки.

Газоподводящая трубка представляет собой кусок медной трубы диаметром примерно 0,8 см., с обоих торцов которой нарезана резьба, а посередине сделано несквозное отверстие (для выхода газа). С одной стороны трубки на резьбу с использованием ФУМ-ленты навинчена заглушка, а с другой уголок с внутренней и наружной резьбой. В дальнейшем к уголку будет присоединяться шланг от газового баллона. Для того чтобы избежать проворота газоподводящей трубки в горелке, с боку на ней делается неглубокий спил – место для фиксации затяжным болтом горелки.

В сборе горелка с газоподводящим шлангом выгладит, как показано на рисунке ниже. Там же можно увидеть и газовый баллон с пропаном и две жестяные бадьи, которые будут использованы для изготовления корпуса печи.

Важным моментом, при соединении газового шланга с горелкой, является то, что для обеспечения безопасности между ними нужно поставить огнепреградительный клапан.

Автоматика с температурно-временными задачами

Существует три типа автоматики для закалочных печей. Стоимость организации управления печью повышается вместе с комфортом использования. Простейший вариант — простейший термостат с термопарой в качестве датчика температуры. Это устройство просто будет поддерживать заданную температуру с гистерезисом около 30–50 °С. Время выдержки контролируется вручную, как и момент достижения температурной точки.

Более продвинутая автоматика разрабатывается специально для электрических печей. Термоконтроллеры типа Autonics TCN4 обладают функцией пропорционального регулирования мощности, обеспечивая регулируемый гистерезис вплоть до 1 °С. Также прибор оснащён дополнительными функциями, такими как сигнализация о достижении заданной температуры. При желании канал сигнализации можно использовать для активации реле выдержки времени, установленного последовательно с термостатом.

Наиболее продвинуты в этом плане устройства автоматики для печей типа «Профиль-М». Они отличаются не только встроенными силовыми реле, но также возможностью более гибкой настройки. В таких контроллерах предустановлен таймер, а также есть возможность настраивать термообработку со сложным температурным профилем, последовательно задавая длительность промежутков времени, в которые должна поддерживаться определенная температура.

рмнт.ру

Изготовление самодельной муфельной печи

Для изготовления печи понадобится болгарка

Муфельная печь своими руками изготавливается с помощью таких инструментов:

• шуруповерт;
• рулетка;
• молоток;
• уровень;
• паяльник;
• плоскогубцы;
• болгарка;
• электродрель.

После подготовки необходимого имущества нужно сделать чертеж и уже на его основе заняться подготовкой комплектующих.

Под самодельный корпус можно использовать неисправную или старую бытовую технику, которая долго простаивает без дела — микроволновая печь, духовка, морозильная камера. Из кожуха нужно удалить все наполнители, которые могут плавиться и гореть при сильном нагревании. Если под руками нет таких объектов, корпус делается самостоятельно. Для этого берется стальной лист толщиной не менее 2 мм и сваривается в прямоугольную или круглую конструкцию. В качестве готового шаблона целесообразно использовать газовый баллон или стальную трубу с толстыми стенками. Для защиты от коррозии и придания изделию презентабельного вида его нужно покрыть огнеупорной краской.

Печь лепят из шамотной глины, смешанной с песком и асбестом

Другим способом изготовления печи является ее лепка из смеси шамотной глины, песка и распушенного асбеста. Предварительно делается форма из воска, на которой делаются выступы для ножек. Смесь консистенции пластилина равномерно распределяется по лекалу, затем сушится при комнатной температуре на протяжении двух недель. Потом воск вытапливается феном, а форма прокаливается в углях в течение 6 часов.

Если рядом есть трансформаторная подстанция, задача значительно упрощается. Там за умеренную плату или даром можно раздобыть трубки от плавких вставок. Изделия сделаны из прочной субстанции, рассчитаны на сильный жар и перепады температуры. Все, что останется мастеру — немного поработать болгаркой и шамотной глиной.

Следующим пунктом будет установка нагревательного элемента и термостата (датчиков блока управления). На корпусе печи крепятся две газовых горелки или электрические элементы. Горелки устанавливаются снизу и сверху. Электронагреватели фиксируются в зависимости от их конфигурации. Проволока обматывается по спирали, ТЕНы ставятся по бокам, а если нужен жар 1500ºС и выше, то на полу и своде. В обязательном порядке предусматривается земля, чтобы исключить поражение работника током. Затем нагреватели закрываются стальным кожухом, в котором делается отверстие под воздушный клапан.

Термоизоляция накладывается на внешний кожух максимально плотно к его поверхности. Лучшим вариантом на сегодня считается базальтовая вата в рулонах. Чтобы достаточно надежно закрыть камеру, хватит слоя толщиной 20 мм. Зафиксировать теплоизоляцию можно алюминиевым скотчем или намотанной частыми витками медной проволокой. Готовая конструкция помещается в корпус, если выбрана такая модель печки.

Предпоследним этапом перед установкой электроники является изготовление крышки.

Последовательность процесса:

1. Подгонка, закрепление и регулировка петель. Применяются винтовые или клиновые запирающие устройства.
2. Берется шамотный кирпич и подрезается по размеру. Края стачиваются, чтобы обеспечить закрывание крышки.
3. Готовится раствор из глины, песка и цемента в соотношении 1:3:1. Наносится на дверку, кирпич плотно прижимается, сверху ставится гнет.
4. После высыхания крышка вешается на место и проводится уплотнение стыков. Используется термостойкий силикон, наносимый по периметру створки.

Пользоваться прибором можно через 2-3 часа.

Конструкция муфельной печи

При всей своей многофункциональности муфельные печи имеют относительно простое устройство. Особенность приборов состоит в использовании особых комплектующих, способных выдерживать температуры до 2000ºС.

Изделия состоят из таких деталей:

1. Корпус. Форма и размер определяются объемом задач, которые возлагаются на приспособление. В обязательном порядке устанавливается клапан для стравливания выделяемых в процессе обработки газов. Корпус может быть металлический или из современных полимеров.
2. Нагревательный элемент. Это может быть угольная или дровяная печка, ТЕН, газовая горелка.
3. Внутренняя обшивка. Стенки обкладываются керамическими пластинами, а в кустарных условиях шамотным кирпичом.
4. Дверка. Существуют различные модели, от самых простых с ручкой до современных, где используется система рычагов, исключающая контакт с раскаленными деталями.
5. Коммуникации. В зависимости от типа изделия это силовой кабель, баллон и шланг высокого давления, механическое поддувало.
6. Муфель. Капсула из химической керамики стационарного или сменного типа.
7. Органы управления. Устройства могут комплектоваться светозвуковой сигнализацией, интерфейсом для связи с компьютером, регистрирующим прибором, терморегулятором-программатором.

Для чего необходима муфельная печь

Муфельная печь используется:

1. Для термообработки.

   В термообработку муфельных печей входит (закалка, отжиг, отпуск, нормализация, обжиг).

   Термическая обработка металлов и сплавов в ней производится с целью улучшения их служебных свойств.

2. Для отжига (гомогенизация и нормализация).

   Целью является получение однородной зёренной микроструктуры и растворение включений. Последующее охлаждение является медленным, препятствующим образованию неравновесных структур типа мартенсита.

3. Дисперсионное твердение (старение).

   После проведения отжига проводится нагрев на более низкую температуру с целью выделения частиц упрочняющей фазы. Иногда проводится ступенчатое старение при нескольких температурах с целью выделения нескольких видов упрочняющих частиц.

4. Для закалки материала.

   Закалку в муфельной печи проводят с повышенной скоростью охлаждения с целью получения неравновесных структур типа мартенсита (повышение твёрдости). Критическая скорость охлаждения, необходимая для закалки зависит от материала.

5. Для отпуска материала.

   Отпуск в муфельной печи необходим для снятия внутренних напряжений, внесённых при закалке. Материал становится более пластичным при некотором уменьшении прочность.

6. Для сжигания (озоление).

   Метод применяется тогда, когда имеется специальное задание исследовать объекты биологического происхождения на наличие марганца, меди и некоторых других металлов.

7. Для высушивания.

   Высушивание в муфельной печи — намеренное удаление влаги (обычно воды, иногда — жидкой фракции произвольного химического состава) из материала.

В муфельных печах чаще всего проводят обжиг.

При обжиге керамических изделий в муфельной печи, происходят сложнейшие физико-химические процессы, в результате которых керамическая масса – механическая смесь минеральных частиц – становится камнеподобным материалом – прочным, твердым, химически стойким, с присущими только ему эстетическими свойствами.

Обжиг керамических изделий — это важная и завершающая стадия технологического процесса керамических изделий, конечная и важная стадия любого керамического производства.

Так же обжиг применяют ювелиры для обжига ювелирных и художественных изделий из цветных металлов.

При обжиге сырца в муфельной печи образуется искусственный каменный материал, который в отличие от глины не размывается водой и обладает относительно высокой прочностью. Это объясняется физико-химическими процессами, происходящими в глине под влиянием повышенных температур.

При нагреве в муфельной печи сырых керамических изделий до 110 градусов удаляется свободная вода и керамическая масса становится непластичной. Суммарные затраты на обжиг достигают 35-40 % себестоимости товарной продукции.

Лабораторная муфельная печь предназначена для лабораторных анализов (купелирование).

Лабораторные анализы — окислительное плавление сплава свинца с золотом или серебром с целью выделения их в чистом виде.

Купелирование в муфельной печи основано на том, что свинец и другие неблагородные металлы при высокой температуре легко окисляются кислородом воздуха, тогда как золото и серебро не изменяются.

Подготовка огнеупорного кирпича

Основным и самым первым шагом на пути создания муфельной печи является подготовка огнеупорного кирпича с фасками в нужном месте, для лучшего прилегания стыков при сборке. Для этого возьмем раствор шамотной глины и зальем его в специальные формы.

Важно заметить что:

• Шесть или семь (по выбору) заготовок из огнеупорного кирпича необходимо очень тщательно подогнать в стыках, чтобы муфель получился без щелей. Далее требуется все кирпичи прижать друг к другу фасками и зафиксировать в таком положении специальной стяжкой. Ее можно изготовить из металлической ленты шириной 2-3 см. На концах стяжки необходимо предусмотреть приспособления, натягивающие ленту. После сборки получится шести или семигранная конструкция муфеля.
• Затем, надо выполнить нескольких поперечных пропилов в каждом огнеупорном кирпиче заготовок. В них будет укладываться нагревательный элемент в виде спирали. Канавки выполняются абразивной пилой. В одной заготовке канавки делают с наклоном, а в остальных — горизонтальными. Расстояние между канавками — не менее 2 см, а конфигурация должна совпадать с диаметром укладываемой в них электроспирали.

Сборка и заливка каркаса

Собрав муфель в одно целое, можно приступать к изготовлению каркаса (кожуха). Для этого необходимо подобрать металлическую трубу нужного диаметра. При этом между кирпичами и каркасом должен быть зазор не менее 150 мм, для лучшей изоляции и снижения теплопотерь электропечи. При отсутствии готовой трубы, кожух можно изготовить самостоятельно из листовой оцинкованной стали.

Сборку муфеля и кожуха печи нужно выполнить в следующем порядке:

1. Установить огнеупорную конструкцию на ровную площадку.
2. В двух щитах из теса, толстой фанеры или ДСП вырезать отверстия, соответствующие диаметру кожуха печи.
3. В один щит вдеть нижнюю часть кожуха, а во второй — верхний торец трубы.
4. Щиты требуется скрепить так, чтобы они не сползали по гладкой поверхности металла. Это предотвратит деформирование листового металла и случайный сдвиг с места при дальнейших работах.
5. Затем в пространство между муфельным кирпичом и кожухом аккуратно заливается раствор из жаропрочного и теплоизолирующего материала.

Сборка и проверка печи

Сборка начинается с изготовления дна муфельной печи, которое можно сделать в виде отдельной конструкции. Это облегчит переноску печи по частям к месту ее использования.

• • Из оцинкованного листа изготавливается цилиндр с диаметром равным размерам кожуха и высотой 25-30 см. К нему приделываются ножки из трубы или профильного металла сечением 2 см, для исключения пожароопасных ситуаций.

  • На нижнем торце заготовки нужно сделать отверстия и сплести через них проволочную сетку. Она будет удерживающим элементом для залитого и затвердевшего раствора из жаропрочного материала. Аналогично изготавливается и крышка муфельной печи, в которой нужно предусмотреть технологическое отверстие для вентиляции.

  • В канавках муфеля уложить спираль нужного диаметра, длины и сечения провода, так, чтобы витки не соприкасались. Вывод концов проволоки выполнить через керамические трубки. Остается подвести электропровода и испытать получившуюся конструкцию.

На этом у нас все, встретимся в следующем уроке.
