Какие элементы входят в комплектующие для радиаторов отопления

Арматура

Какие элементы арматуры могут использоваться в обвязке радиатора?

Комплект арматуры	Функции
Два шаровых крана	Дают возможность полностью отсечь прибор для ремонта, замены или на время длительной оттепели
Шаровый кран и дроссель	Помимо остановки, делают возможной регулировку теплоотдачи вручную
Два дросселя	Позволяют осуществить базовую балансировку двухтрубного отопления и последующую подстройку теплоотдачи
Дроссель и термоголовка	Делают регулировку температуры воздуха в помещении полностью автоматической

Перемычка на фото позволяет теплоносителю циркулировать в стояке при перекрытых вентилях.

Определение местоположения радиаторов

Перед тем, как закрепить батарею отопления, необходимо определиться с ее точным расположением. При этом должны быть соблюдены следующие требования:

• расстояние от верхней поверхности радиатора до подоконника должно составлять не менее 5-10 см;
• расстояние от нижней поверхности радиатора до пола должно быть не менее 6-10 см;
• расстояние от задней поверхности радиатора до стены должно быть в пределах 3-5 см;
• рекомендуется предусмотреть уклон подводящей трубы в сторону радиатора. Величина уклона 0,5 см на 1 метр трубы.

Разметка и монтаж радиатора

Определившись с местом размещения батареи, необходимо выполнить разметку под кронштейны. Для разметки необходимо выполнить следующие действия:

1. Необходимо начертить вертикальную линию, которая отмечает центр радиатора. Длина линии должна быть не меньше высоты отопительного прибора.
2. Измеряется расстояние от промежутка первой и второй секции до промежутка последней и предпоследней секции.
3. Прочерчивается горизонтальная линия, отмечающая ось верхнего коллектора батареи. При этом должны быть учтены требования по минимальным расстояниям до подоконника и пола. Длина линии — не меньше измеренного в п.2 расстояния.
4. От точки пересечения вертикальной линии центра радиатора и оси верхнего коллектора вправо и влево откладывается по горизонтали половина расстояния, измеренного в п.2. В результате получаем 2 точки для установки верхних кронштейнов.
5. От точки пересечения вертикальной линии центра и оси верхнего коллектора по вертикали вниз откладывается длина, соответствующая межосевому расстоянию радиатора.
6. От точки, полученной в п.5, вправо и влево откладывается половина расстояния, измеренного в п.2. Полученные точки будут местами установки нижних кронштейнов.

Такая разметка применяется для алюминиевых радиаторов не более 12 секций, биметаллических и чугунных радиаторов не более 10 секций. При большем количестве секций устанавливаются дополнительные кронштейны в центральных точках на оси верхнего и нижнего коллектора.

После выполнения разметки остается только прикрепить радиатор. Для этого в отмеченных точках на соответствующую глубину пробуриваются отверстия, в которые вставляются дюбели. В дюбели вкручиваются кронштейны с резьбой, или забиваются кронштейны с гладким стержнем. На установленные кронштейны навешивается радиатор. При необходимости можно немного подогнуть крюки, чтобы отрегулировать его положение. После установки батареи выполняется ее подключение к подающей и обратной трубе.

Выбираем комплект для подключения радиатора отопления

Диаметр труб подводящего типа играет важную роль при выборе монтажного комплекта. Полудюймовый комплект подойдет для полимерных труб с диаметром в 16 и 20 мм.

Если необходимо подключить панельные батареи из стали с подключением бокового типа, то нужно будет купить только заглушку и кран Маевского. Комплекты стандартного типа для подключения радиаторов не требуются, так как у таких радиаторов с нижней и верхней стороны уже имеется внутренняя резьба с полудюймовым диаметром. Благодаря наличию такой резьбы трубы можно вкручивать сразу без переходников.

Лента фум

Также часто ставят теплоотражающие экраны за радиаторами отопления. Они призваны увеличить эффективность и теплоотдачу. Отражатели тепла за батареей отопления делают из фольги, пенофола, порилекса с фольгой. Отражатели для радиаторов отопления должны быть сделаны из такого материала, который имеет низкий коэффициент теплопроводности. Если ваши тепловые экраны для батарей отопления – только из фольги, то она отдаст часть тепла стене. Поэтому нужно делать прослойку. Отражатели для батарей отопления может также быть сделан из рулонного пенопласта.

https://youtube.com/watch?v=3BaaUUG4JZE

Вся арматура для батареи отопления, комплектующие и дополнительные материалы– перемычка на радиаторе отопления, коллектор для радиаторного отопления, пробки для радиаторов отопления, испаритель на батарею отопления, вентилятор на батарею отопления, сушилка на радиатор отопления и многое другое – такие же неотъемлемые элементы системы отопления. Без них она не работала бы так эффективно.

Схема подключения электрики

Что касается обеспечения безопасности при подключении напряжения, то здесь всю схему нужно запитывать только через УЗО или дифф.автомат с током утечки 30мА.

Ошибка №14
Простой модульный автомат для этого не годится.

Иначе придется возле этого чуда передвигаться только в резиновых сапогах и перчатках. Водяные тены со временем разрушаются и нагревательная спираль, изначально защищенная оболочкой, оголяется.

При соприкосновении с водой происходит утечка тока на металлический корпус обогревателя. Стоит вам дотронуться до любой из секций, и вы окажетесь под напряжением.

Нечто подобное происходит в эл.титанах или бойлерах, когда вода из под крана начинает “щипаться” и “бить током”.

УЗО спасает от всего этого. Правда самостоятельно оно сработает только тогда, когда батарея будет заземлена.

В противном случае УЗО будет выжидать момента, пока вы не дотронетесь до батареи рукой. Начало выбивать УЗО – тут же меняйте тэн.

Сам терморегулятор подключается гибким проводом ПВС 3*2,5мм2.

С одной стороны провода монтируется евро вилка, которая и втыкается в ближайшую розетку.

Не зажимайте под винты терморегулятора многожильный провод без наконечников.

Особенно это касается мощных тэнов на 1,5-2,0кВт. Концы жил для надежности контакта необходимо обжать гильзами НШВИ.

Ошибка №15
Еще одна проблема – оголенные контакты на термореле.

При наличии в доме маленьких детей и домашних животных, это очень опасно.

Некоторые мастера советуют закрывать термостат сверху пластиковым корпусом от подрозетника. Он как раз подходит по диаметру.

Разметка мест размещения крепления

Установка крепления начинается с определения того, где и как будет размещаться отопительный прибор. Лучшим местом является стена под окном или недалеко от дверей. В обоих случаях тепло, которое будут выделять секции, станет барьером для движения холодного воздуха.

Установку крепления всегда начинают с разметки:

1. Батарея должна размещаться строго по центру окна. Максимальное отклонение центра устройства от центра проема не должно превышать 2 см. Разметка предусматривает рисование вертикальной линии на стене. Она должна быть по центру окна. Далее по сторонам делают метки, отступив на расстояние, равное половине собранного радиатора отопления.
2. Между полом и низом чугунной конструкции должно быть 8-14 см.
3. Между подоконником и верхом радиатора отопления должно быть 10-12 см. В соответствии с этими двумя правилами делают горизонтальные метки.

Нужно нарисовать еще те метки, по которых будут устанавливаться кронштейны. Сначала рисуют линии, которые будут соответствовать уровням расположения опор. Верхнюю нужно нарисовать ниже сделанных возле подоконника меток. Расстояние до них должно быть равным расстоянию между верхом радиатора отопления и нижней точкой соединения двух секций. Нижнюю линию рисуют над метками, сделанными возле пола. Ее поднимают настолько сантиметров, сколько имеется между нижними точками секции и соединения ребер. На этих линиях отмечают своими руками места, на которых должны быть кронштейны. При этом учитывают, что на каждые 5 ребер должно быть 1 крепление, как сверху, так и снизу.

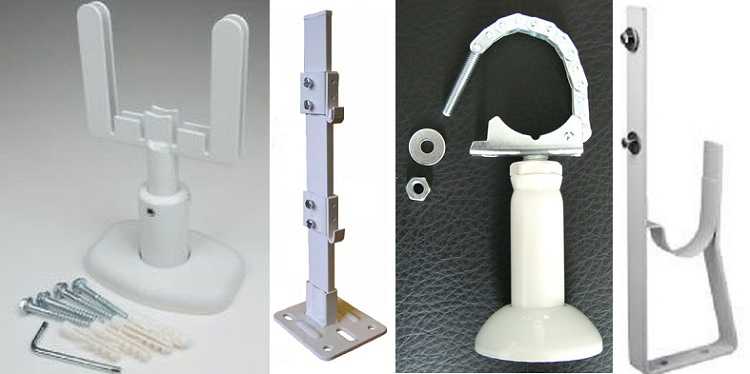

Разновидности держателей

Крюки на стальной планке.

Порядок и правила монтажа батарей не зависимы от их вида, меняется лишь тип держателей.

Опоры для радиаторов из чугуна

Крепления для чугунных радиаторов отопления самые толстые и тяжелые, т.к. годами должны держать большой вес. Эти изогнутые штыри или плоские крюки производятся отдельно либо закрепляются на стальной планке по 2-3 штуки.

Изделия не красятся либо на них наносится белое (стандартное) покрытие. На заказ можно выбрать иной цвет.

Наиболее распространено такое крепление для чугунных радиаторов.

На фото – стальной штыревой держатель.

1. Штыревые держатели из литого чугуна.
2. Регулируемые стальные опоры. Они дают возможность изменять промежуток меж стеной и радиатором, одновременно подравнивая батарею по горизонтали и высоте.
3. Штыревые кронштейны из стали.
4. Держатели, сгруппированные на металлической полосе.

Помимо штыревых кронштейнов для батарей из чугуна производятся крюки. Комплектуются они дюбелями. Монтируется изделие так: просверливается отверстие, в которое вбивается пластиковый дюбель. В него вворачивается держатель, имеющий на одной стороне резьбу.

Краткая инструкция установки кронштейнов.

Помимо настенной фиксации, существует и напольная установка чугуна при помощи ножек. Цена их зависит от того, может ли их высота регулироваться или нет.

Разнятся и верхние дуги, крепящие секции на опоре. Делаются они из стальной проволоки либо имеют вид цепи из сопряженных подвижно звеньев. В любом случае фиксируются радиаторы к упору болтами и дугами.

Крепеж для биметаллических и алюминиевых батарей

Универсальный держатель для биметалла и алюминия.

Крепление для алюминиевых радиаторов и биметалла похоже на аналоги для чугуна, но делается из тонкого металла.

1. Наиболее востребованы угловые универсальные держатели для обеих разновидностей приборов. Они вверху и внизу оснащены выемками для коллектора. Благодаря этому их можно крепить и слева и справа.

Напольные стойки.

1. Ножек для биметалла и алюминия не производят. Зато выпускают стойки, позволяющие осуществлять напольную установку батарей. Сначала к полу прикрепляется такая опора, затем на нее ставится и крепится радиатор.

Использование напольных стоек оптимально, когда стены не могут держать дополнительный вес. Например, затруднено крепление радиаторов к сэндвич панелям, стеклу, ГКЛ.

Опоры для приборов из стали

Стандартный крепеж для панельного радиатора.

Известны два типа таких приборов: панельные и трубчатые аналоги.

Для них нужны разные виды крепежа.

1. К задним стенкам панельных батарей привариваются специальные скобы. С их помощью приборы вешаются на кронштейны. Такое крепление для стальных радиаторов отопления имеет особую форму, разработанную под скобы.

1. Поскольку вес радиатора маленький, будет достаточно его зафиксировать на скобах сверху. Снизу можно поставить опоры, они ему зададут горизонтальное направление. Они цепляются крюками за скобы и лишь упираются в стенку.
2. Для большей надежности часть крепления для стальных радиаторов, обращенная к стенке, расширяется.

В нижней таблице приведены размеры описанных креплений.

Модель кронштейна	Длина, в сантиметрах	Высота общая в сантиметрах (Н)	Расстояние между нижним и верхним крюком в сантиметрах (А)
ЛК-КС/30	30	18	15.5
ЛК-КС/50	50	38	35.5
ЛК-КС/60	60	48	45.5
ЛК-КС/70	70	58	55.5

Существуют и особые планки для упрощенного монтажа. Это металлические полосы, имеющие снизу и сверху пластиковые фиксаторы. При таком способе фиксации скобы на радиаторе не нужны. Полосы прикручиваются к стенке, в них вставляется батарея, удерживаемая крюками из пластика.

Кронштейн крепления радиатора отопления трубчатого походит на изделие для секционного аналога.

Он также состоит из крюков, только иного размера, которые оснащены накладками из пластика.

Крепление SMB.

1. Производители выпускают и особый держатель SMB, имеющий захваты для трубок.
2. Это стальная планка с фиксаторами из пластика и опорой-полочкой для батареи внизу.
3. Такой крепеж можно применять, когда вес наполненного теплоносителем радиатора составляет не более 100 кг.
4. Монтаж батареи тут предельно прост. Устанавливаете прибор на опору, подводите его верх к фиксаторам. Те, обхватывая ближнюю трубку, защелкиваются.

Существует и вторая модель для упрощенной установки – держатель SVD. Состоит он из двух узлов. Первый фиксируется на стенке, второй на батарее. При установке прибора они сопрягаются и соединяются петлей из стали.

Напольная фиксация таких батарей может происходить при помощи трубчатых упоров, привариваемых уже на заводе либо стоек с крюками. На них прибор навешивается, сама стойка для крепления радиатора фиксируется к полу.

Фиксация биметаллических и алюминиевых батарей

Если говорить о массе биметаллических и алюминиевых радиаторов, то по данному параметру они практически идентичны. Следовательно, кронштейн для биметаллического радиатора с успехом может быть использован для крепления алюминиевой батареи.

Крепежный элемент данного типа практически не отличается от подставки под батарею отопления из чугуна. Единственная разница состоит лишь в меньшей несущей способности. Как правило, такие фиксаторы представляют собой универсальные уголки, одна сторона которых закреплена на стене, а другая – содержит углубления с обеих сторон. Такая конфигурация позволяет монтировать подобные крепежи в любом направлении.

Арматура

Какие элементы арматуры могут использоваться в обвязке радиатора?

Комплект арматуры	Функции
Два шаровых крана	Дают возможность полностью отсечь прибор для ремонта, замены или на время длительной оттепели
Шаровый кран и дроссель	Помимо остановки, делают возможной регулировку теплоотдачи вручную
Два дросселя	Позволяют осуществить базовую балансировку двухтрубного отопления и последующую подстройку теплоотдачи
Дроссель и термоголовка	Делают регулировку температуры воздуха в помещении полностью автоматической

Перемычка на фото позволяет теплоносителю циркулировать в стояке при перекрытых вентилях.

Технология монтажа

Алгоритм действий следующий:

• Согласование времени работ с коммунальной службой, которая должна перекрыть трубопровод.
• Согласование с соседями на нижнем и верхнем этаже работ по замене стояка.
• Демонтаж участков старой отопительной системы.
• Крепление батарей в намеченных точках.
• Нарезание резьбы на основных магистралях.
• Сборка участков сети, подключение радиаторов.
• Проверка системы.

На каждую батарею устанавливаются три проходные пробки и заглушка. При однотрубном подключении теплоноситель подается в верхней точке радиатора. В противоположной пробке монтируется кран Маевского, предназначенный для спуска воздуха. Внизу радиатора обустраивается обратка, а нижнюю точку закрывают заглушкой. В пробки монтируются также шаровые краны, чаще всего в комбинации с американками.

Порядок монтажа

Радиаторы закуплены. Как установить их своими руками?

Останемся в рамках нашего примера: демонтируем старые чугунные радиаторы и установим новые вместо них. Пробки в торцах радиаторов имеют меньший диаметр по сравнению с чугунными (резьбы — дюйм против 1 1/4); однако диаметр резьбы внутри пробки — те же 3/4, которыми выполнена подводка к старым радиаторам.

Особых проблем не предвидится.

• Перекрываем парные стояки и выкручиваем заглушки на обоих.
• Приоткрываем на старых радиаторах промывочные краны и даем стоякам слиться. Остатки воды могут стекать 10-20 минут. Где-нибудь вода обязательно зависнет и выльется вам под ноги позже, поэтому лучше держать наготове таз и тряпку.
• Вооружившись газовым ключом №1, отдаем на обоих радиаторах контргайки и удаляем из-под них подмотку с суриком.
• Ключом №3 или №4 выкручиваем радиаторные пробки из радиатора. Не бойтесь приложить усилие: даже если вы очень сильны, и прикипевшая пробка лопнет — она нам больше не понадобится.

• Радиаторы отсоединены от подводки, остатки воды из стояков слились — частью в подвал, частью нам под ноги. Теперь снимаем радиаторы с креплений. Скорее всего для этого вам придется открутить на каждом из них две гайки между секциями.
• Сгоняем старые пробки и контргайки с подводок. Наворачиваем новые, идеально ровные и блестящие, контргайки с пробками и выставляем радиаторы на креплениях. Разумеется, вам ничто не мешает срезать старые кронштейны и смонтировать новые, более эстетичные: все в ваших руках.
• С умеренными усилиями затягиваем вначале пробки, а потом и контргайки, подмотав их льном с краской. Немного краски наносится на резьбу; затем по резьбе накручивается прядь подмотки и сверху — еще немного краски. Когда вы затянете контргайки, лен пропитается равномерно.

Удобство приобретения комплектующих для отопления

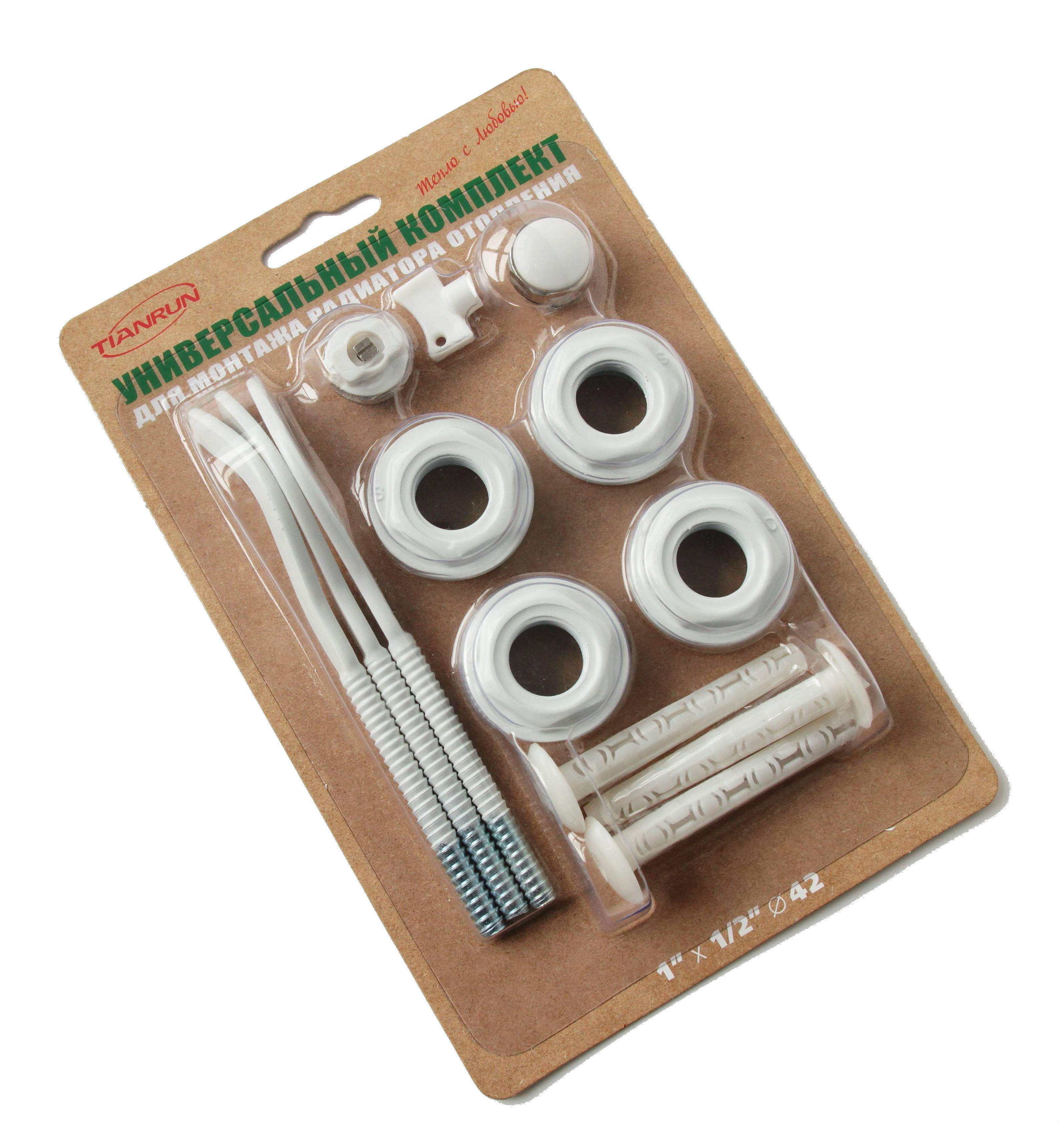

Комплекты дают гарантию, что детали подойдут для радиатора данного типа по размеру и количеству

Есть несколько причин, по которым выгодно приобретать специализированные упаковки для установки тепловых батарей в доме:

• В монтажкомплекте есть все необходимое – это экономит время, которое нужно будет затратить на приобретение отдельных элементов.
• Упрощается ремонт и техническое обслуживание батарей – металл отопителя подвержен коррозии, и если будет необходимость выкрутить из заржавевшей резьбы кран или воздухоотводчик, установленные без переходников, это может привести к определенным сложностям.
• Все элементы компактно сложены в упаковке – такой подход позволяет установщику быстрее ориентироваться во множестве фитингов и других приспособлений и поддерживать порядок на рабочем месте.
• Любой магазин сантехники имеет в наличии несколько вариантов монтажкомплектов, что упрощает поиск необходимого. Интернет магазину проще передать детали в упаковке по дороге к пункту назначения, можно быть уверенным, что отдельные компоненты не будут утеряны.

Кроме всех этих преимуществ количество комплектов всегда должно соответствовать количеству отопителей, что сводит к минимуму возможность забыть приобрести какие-то компоненты для оборудования системы.

Запорно-регулирующая арматура

Разновидность трубопроводной арматуры для систем отопления служит для выполнения регулировки параметров рабочей среды. В зависимости от ситуации используются различные типы управления. Но принцип работы всегда заключается в изменении расхода проходимого теплоносителя, перекрытия или распределении объёмов.

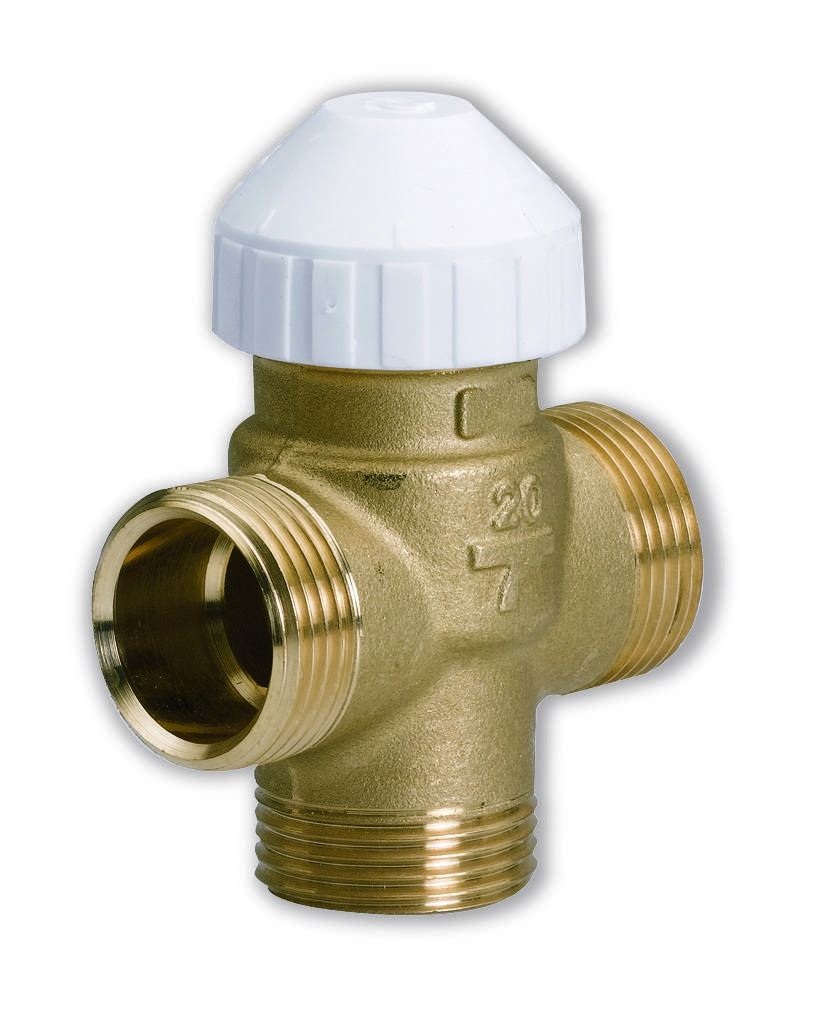

Трёхходовой клапан

Один из типов, работающий за счёт регулирования потоков теплоносителя в отопительных системах. Основной задачей его является изменение направления, смешивание или разделение рабочего потока, требуемых в определённых ситуациях. Оснащён тремя отверстиями с индивидуальным назначением. Работа базируется на основе попадания рабочего потока и регулировке направления специальным затвором, установленным внутри изделия.

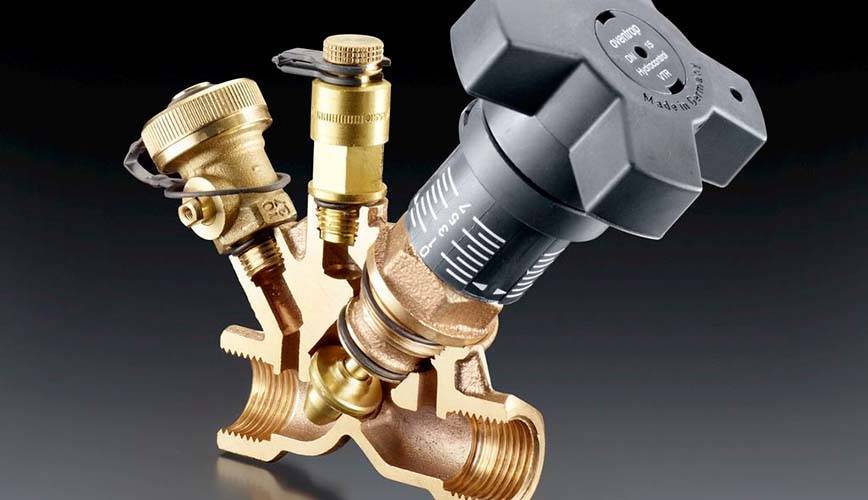

Балансировочный вентиль

Служит для регулировки проходимого сечения для пропуска жидкого теплоносителя в заданном количестве. Расход не будет неизменным. Его уровень зависит от разницы в перепадах давления. Балансировочным арматурным клапаном называется из-за количественного соотношения между двумя параметрами расхода жидкости, предназначенной для обогрева помещения. Как правило, не используется в системах отопления, в которых малый расход теплоносителя. В основном, применяется, когда есть смысл в создании сопротивления на контурах для уравнивания потоков. Позволяет получить регулярный равномерный расход теплоносителя, не зависящий от перепадов в мощностях насосных агрегатов. Другими словами, исключает возможность превышения перепадов давления.

Смесительный модуль

Служит для расширения системы отопления. Позволяет правильно управлять насосом отопительного контура. Расширяет применение автоматики и управления прямыми контурами, контурами со смешением, буферными накопителями энергии.

Чтобы обустроить систему отопления правильным образом, следует ознакомиться с функционалом арматуры отопления и понять её общую задачу — осуществление регулировки потоков жидкого теплоносителя для исключения расхода и контроля комфортного температурного режима. При помощи этих простых и удобных компонентов, пользователь сможет настроить систему отопления так, как ему удобно. Каждый представленный тип отвечает за те или иные функции, без которых не обойтись.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Правила напольного монтажа батареи

Радиаторы редко устанавливают с помощью напольного крепления, а если устанавливают, то по следующим причинам:

• На стене не хватает места. Например, слишком большое окно не оставляет пространства для радиатора.
• Особые пожелания и эстетические соображения. У некоторых дизайнерских батарей особенная конструкция, подразумевающая только напольный монтаж, либо стилистическое оформление комнаты требует монтажа радиатора на ножках или на постаменте.

Этот способ монтажа отличается следующими достоинствами:

• 100% надёжность;
• высокая скорость установки;
• простота;
• можно использовать со всеми видами батареи (в том числе и чугунными).

На полу нужно сделать отметки, в зависимости от того, как будет размещена будущая конструкция. С помощью крепёжных элементов прочно фиксируют каждый держатель на полу. Если батарея мало весит, то в комплекте должны идти маленькие ножки, а не большие и тяжёлые кронштейны. Крепятся они так же.

Остался последний шаг – закрепить на уже установленные элементы радиатор и соединить его с трубами.

Каждое резьбовое соединение следует затягивать с достаточными усилиями, но прикладывать предельную силу опасно. Рекомендуется использовать динамометрический ключ, соответствующий показатель должен быть указан в инструкции по установке радиатора.

Замена отопительного прибора – это не только экономия денежных средств. Этот процесс требует максимальной аккуратности и внимательности. Если нет уверенности в собственных силах, лучше обратиться к профессионалам.

Подготовка к работе, нюансы

Подготовка к демонтажу и монтажу процесс не сложный, но очень ответственный, так как есть риск испортить свой ремонт и соседский. Для начала нужно убедится, что в системе отопления нет воды. Это выясняем в ЖЭК вашего дома, если есть отключить и слить стояки , где будет происходить замена радиаторов. Нюансы, в холодное время года при температуре ниже -10 стояки отключать ни кто не будет. И если в доме более 15-ти этажей, запрещено вырезать части металлического стояка и заменять их на полипропилен, иначе во время отопительного сезона железный стояк от нагрева расшириться и повредит вашу конструкцию.

Подключение радиатора

Выбирать, как производить подключение отопительного прибора следует, беря в учет необходимые условия. Арматуру и комплектующие для отопительных радиаторов нужно подбирать именно исходя из четкого представления, какое способ подключения будет выбран. Специфика монтажа радиаторов зависит и от количества этажей в отапливаемом помещении. Также имеется зависимость от типа выбранных радиаторов и их размеров. Не стоит упускать из виду и сам тип схемы отопления жилья, и давление воды в трубах.

Диагональное монтирование радиатора предполагает вход воды в батарею с одной стороны, а выход снизу. Подобную схему разводки выбирают обычно владельцы частных домов, где монтируются отопительные приборы, состоящие из нескольких секций. Данный способ применим в однотрубных и двухтрубных отопительных системах. Исключено использование этого способа монтажа в схемах, где рабочий напор воды чересчур высок.

Боковая схема одностороннего типа монтажа радиатора, как правило, находит применение при отоплении многоэтажных домов. Подобный способ прекрасно используется в системах отопления, где температура воды весьма высока. Нагретая вода при таком монтировании будет приходить сверху радиатора, а уходить снизу, с той же стороны.

Нижний монтаж применяется для батарей, обеспечение коих теплоносителем происходит снизу. Система отопления в этом случае спрятана под пол, отопительные трубы уходят либо на нижний этаж, либо обратно в отопительную систему. При выборе данного вида монтажа радиатора длина радиатора не будет играть роли, батарея все равно будет прогреваться равномерно.

Схемы подключения радиаторов

Именно окончательным выбором схемы монтажа радиаторов в систему отопления должен руководствоваться установщик отопительного прибора, когда будет выбирать монтажный комплект, чтобы собрать все нужные при работе комплектующие и арматуру и крепления отопительного прибора на стену помещения.

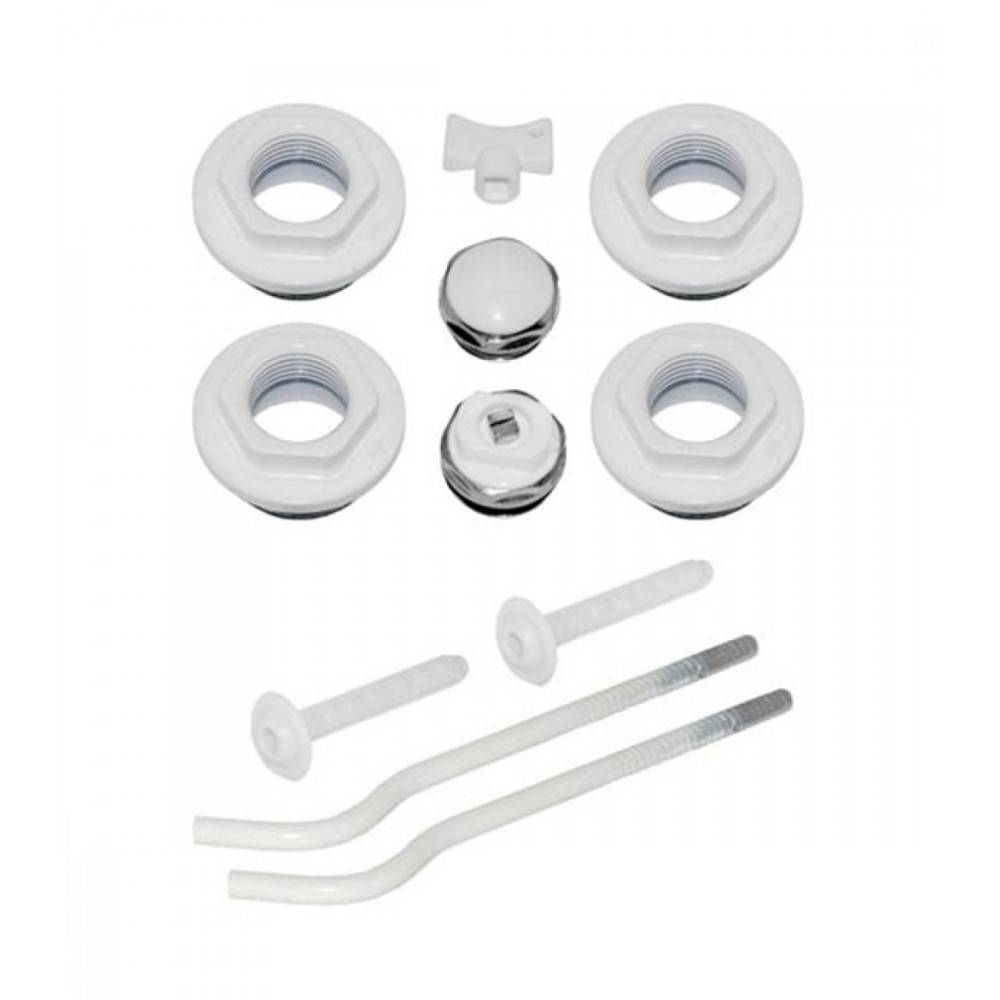

Обычно в набор для монтирования батарей отопления входят элементы, вроде заглушки, резьбовой заглушки, четырех футорок, кронштейны для крепления, клапан для выпуска воздуха, паронитовые или силиконовые радиаторные прокладки. Если переходники поставляются производителем, то сразу по две, с левой и правой резьбой под наружную трубу. Ввинчиваются они в радиатор с двух сторон. Все переходники имеют одинаковые размеры резьбы под краны батарей и вентиль отопительного радиатора.

Воздушный клапан крайне полезен при ситуациях, когда тепло пускают осенью, а за лето в результате многочисленных ремонтов, в системе образовалась воздушная пробка, которую нужно выпустить наружу и заполнить образовавшуюся пустоту водой. Случается, что воздух накапливается в батареях верхних этажей в результате работы системы. Бывает так, что пробки завоздушивания накапливаются в отопительной системе несколько. Нельзя сказать, что выпуск воздуха – процедура легкая, приходится иногда достаточно долго ждать, когда выйдет воздух, но это лучше, чем ничего. Клапан, как правило, изготавливается из хромированной латуни.

Заглушка с резьбой для батареи необходима при герметизации резьбовых отверстий с дюймовым шагом резьбы. Для уплотнения пропускных соединений системы применяются разнообразные прокладки, гидроизоляционные ленты и герметики.

Не стоит забывать о прочных крепежах для радиатора, от прочности которых зависит, насколько надежно будет находиться на стене батарея. Раньше крепежи для батареи были только двух видов – анкерные и угловые. Теперь в продаже находятся так же напольные кронштейны с регулируемой высотой, что существенно облегчает установку изделия.

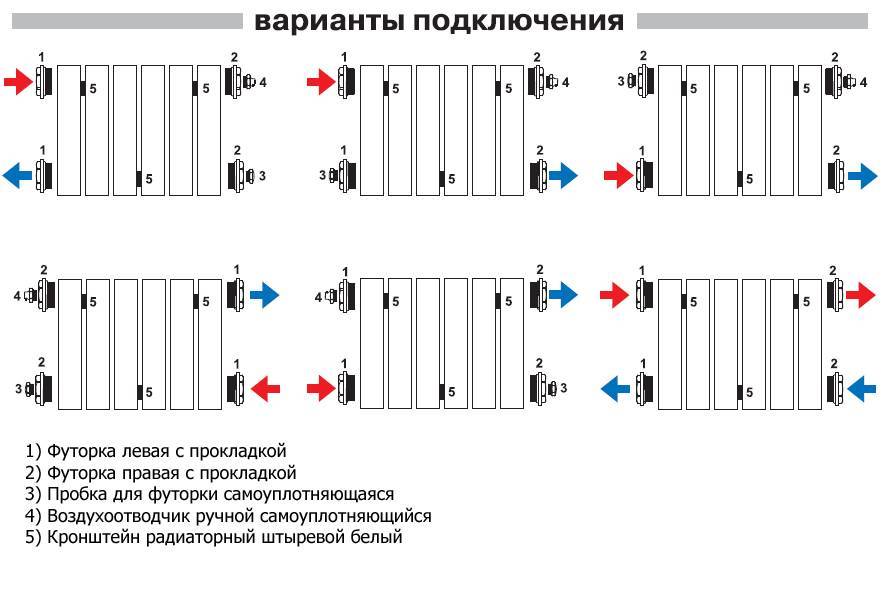

Фото схемы подключения арматуры к радиатору

Вода или масло?

Здесь есть определенные нюансы, связанные с наполнением водой.

Ошибка №8

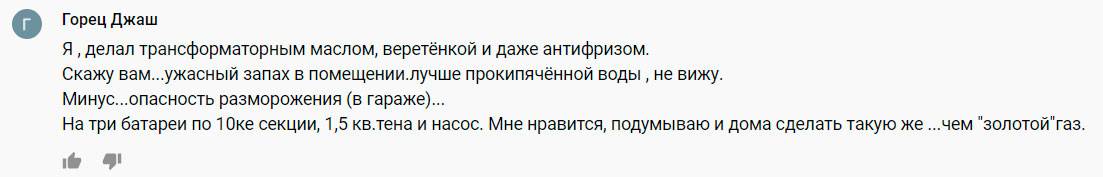

Для дома рекомендуется именно вода, а не какая-то химическая незамерзайка (этиленгликоль, антифриз, тосол).

По мере работы и нагрева, жидкость в любом случае будет испаряться и находить себе выход через верхние клапана. Вы же не хотите дышать подобной химией у себя дома.

А вот для гаража, сарая или дачи с хорошей вентиляцией, хочешь-не хочешь, а придется лить незамерзайку. Подбирайте максимально экологически безвредную (sweet winter, теплый дом и т.п.).

В противном случае, надолго отключенная батарея с водой, просто-напросто разморозится.

У кого есть возможность, заливают масло. Не веретенку или отработку, а трансформаторное. С ним батарея никогда не замерзнет.

А еще такое масло отличный изолятор. Не нужно будет бояться утечек тока при разрушении оболочки нагревательного элемента.

Только имейте в виду, что при такой “заправке” придется искать специальный масляный тэн.

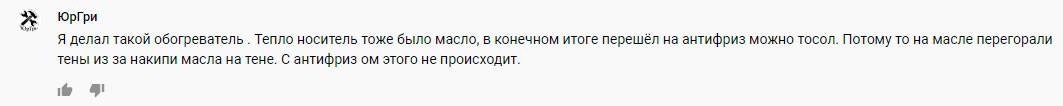

Ошибка №9
Обычный водяной из-за густого масла и плохой конвекции будет перегреваться и быстро выходить из строя.

В целях пожаробезопасности нагрев при прямом соприкосновении с маслом не должен превышать 250 градусов. Кроме того, масло быстро разъест все резиновые прокладки между секциями.

Виды монтажных запчастей

Фурнитуру для радиаторов подбирают исходя из способа подключения

Варианты подключения тепловых конвекторов могут быть разными:

• диагональное подсоединение;
• врезка с одной стороны;
• стыковка в нижней части по краям.

В зависимости от этого выбирают и фурнитуру. По диаметру винтового соединения последней необходимо приобретать тот или иной вариант комплекта подключения радиатора. Основное отличие между ними состоит в том, что диаметр внешней резьбы может быть выполнен на полдюйма либо три четверти.

Для фиксации подвесного конвектора на стене также есть различные крепежные наборы – скобы, штыри и уголки. Первые два вида кронштейнов применяют на стенах из кирпича, шлакоблока и аналогичных конструкциях, уголки – при установке батарей на деревянные поверхности.

Для подсоединения радиаторных батарей ½

Фитинги из латуни для радиаторов, работающих с жидкими теплоносителями

Монтажные комплекты для радиатора поступают в продажу без кронштейнов для подвешивания тепловых коллекторов. Запчастей в упаковке шесть и они рассчитаны на работу с любым типом батарей из биметалла, алюминиевых сплавов и стали, размеры которых по высоте соответствуют 0.8-0.35 метрам, а тип монтажного отверстия коллектора внизу и вверху определяется как G1” (внутренняя). Сами переходники имеют внутреннюю резьбу для подключения к вентилям размером в полдюйма.

Фитинги предназначены для работы только с жидкостным теплоносителем водой или антифризами, которые по составу не содержат компонентов, разрушительно влияющих на уплотнительные кольца. Нормальное функционирование элементов гарантировано при внутреннем давлении системы, не превышающем 16 Бар.

Внутренняя нарезка таких изделий имеет диаметр в полдюйма. Установку футорок на посадочные места необходимо осуществлять с усилием не превышающем 25 Нм, кран Маевского и пробки при монтаже затягивают с меньшей силой – 20 Нм.

Для подсоединения радиаторных батарей ¾

Полипропиленовые фитинги для радиаторов отопления

Аналогично вышеописанному радиаторному комплекту набор на внутреннюю резьбу в три четверти можно устанавливать практически на все типы тепловых конвекторов, работающих на жидкости, предъявляемые технические требования к монтажу у них одинаковы. В упаковке находится шесть монтажных аксессуаров и ключ для крана Маевского.

Переходники, клапан сброса воздуха и пробка изготовлены из латуни, покрытой напылением никеля и полипропилена. Все элементы, внешней нарезки запчастей имеют силиконовые уплотнители для быстрого монтажа, сами футорки герметично вкручивают в батареи при помощи фум ленты или специальных герметиков, выдерживающих температуры до 100 градусов по Цельсию. Каждая резьбовая вставка снабжена шестигранником для удобного вкручивания накидным или разводным ключом.

Выбор тэна

Какой тэн покупать? Естественно, он должен быть со съемным термостатом.

Есть специальные тены для батарей со встроенным терморегулятором. У них вся электрическая часть уже запрятана в изолированных кожух, а сверху выведено электронное табло или механическая крутилка.

Материал – нержавейка в чугунную батарею, медь – в алюминиевую. У меди больше ресурс работы в нержавеющих емкостях.

Страна производитель – Италия. Фирма Термоватт (Thermowatt) неплохо зарекомендовала себя на этом рынке (не реклама).

Ошибка №2
На китайских тэнах УЗО зачастую выбивает сразу, как только тэн привезли из магазина и окунули его в воду.

Поэтому с ними нужно быть осторожнее. Также при покупке не перепутайте форму тэна.

Ошибка №3
Трубки у него должны идти одна возле другой, а не расширяться в форме петли или подковы.

Последние идут в основном для заводских масляных батарей или бойлеров, а не радиаторов с водой. Они просто не пролезут в ниппель между секциями.

А сплющивать или сдавливать их нельзя. Иначе придется на вход добавлять трубу на 32мм и помещать тэн в нее.

Еще проверяйте расстояние между трубкой термодатчика и нагревательными трубками.

Ошибка №4
Между ними должно быть минимум 1,5мм и они не должны соприкасаться.

Рекомендуемое расстояние между самими нагревательными трубками – 3мм.
