Радиаторы отопления и их монтаж в частном доме и квартире

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

  • седельное;
  • одностороннее;
  • диагональное.

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Проведение монтажа

Монтаж радиатора в квартире или в доме выполняют в такой последовательности:

  1. Делают разметку своими руками и осуществляют монтаж крепления. Вторую процедуру выполняют по простой схеме: сверлят отверстия, вставляют дюбели, прикладывают кронштейны и фиксируют их шурупами. Если крепление является напольным, то его крепят к полу шурупами. Иногда его фиксируют и на нижней части стены.
  2. Осуществляют монтаж комплектующих. В первую очередь ставят устройство, которое отводит воздух. Оно может быть как автоматическим, так и ручным. Его размещают своими руками на верхнем коллекторе напротив отверстия, к которому может подключаться вводная труба. На один из коллекторов ставят заглушку. Эти элементы устанавливают согласно схеме подключения батареи. Если диаметры коллекторов и труб являются разными, на свободные отверстия монтируют переходники.
  3. Если система отопления квартиры является однотрубной, то надо провести монтаж байпаса — дополнительной трубы, которая соединяет вводную и выводную трубу. На концах байпаса следует установить шаровые краны.
  4. Выполняют монтаж регулирующей и запорной арматуры. Регулирующая арматура представляет собой вентиль с термоголовкой. На данном этапе вкручивают только вентиль. Его размещают на том отверстии, к которому согласно схеме будет подключаться вводная труба. Термоголовку откладывают в сторону. Если используется такой вентиль, на выводное отверстие ставят запорный вентиль. Заменой этой пары арматуры являются шаровые краны. Запорную арматуру монтируют так: штуцеры с американками вкручивают в отверстия радиатора. А основание фиксируют на трубах. Если трубы металлические, на резьбу наматывают паклю.
  5. Навешивают радиатор на кронштейны. Перед этим процессом и во время него снимать защитную пленку с биметаллического устройства не требуется. Она будет защищать красоту изделия до тех пор, пока продолжаются все работы, включая строительные. Единственное, что придется сделать, так это разорвать своими руками пленку в тех местах, которые будут контактировать с креплением.
  6. Подключают своими руками входящую и выходящую трубу. Их подсоединяют в зависимости от выбранной схемы подключения. Процесс предусматривает приложение основания крана или вентиля к патрубку с американкой и затягивание американки своими руками. Подсоединение может быть другим, ведь американку имеет не каждая запорная арматура. Может быть так, что сначала к радиатору подключают запорную арматуру, а затем ее соединяют с трубами. При этом соединять могут обжимным методом, сваркой или под прессом. Об их особенностях часто рассказывается в разных видео.
  7. Опрессовывают радиатор и всю схему отопительной системы. При этом вначале краны почти полностью закрывают. Далее постепенно открывают. Резкое открытие может вызвать гидроудар.

Характеристики биметаллических радиаторов Устройство и выбор биметаллических радиаторов Комплектующие для радиаторов отопления Выбор и монтаж кронштейнов для радиаторов

Дополнительные возможности регулирования отопления

Вентили, независимо от контура труб и способа подачи теплоносителя в радиаторы, нужны для быстрой остановки течи или других аварийных ситуаций. Часть коммуникации или один отопительный прибор сразу же можно отключить, сохранив имущество от подтопления. Устанавливая новое тепловое оборудование, обязательно ставьте запорную арматуру.

Терморегулирующие вентили позволяют регулировать микроклимат в помещении и экономить на отоплении. В системах по типу «умный дом», которые становятся все более доступными через приложение смартфона:

  • есть возможность выключать отопление в свое отсутствие;
  • контролировать температуру воздуха в помещении;
  • включать оборудование перед возвращением.

Как установить батарею отопления

Существует два способа установки радиаторов для обогрева помещений. В настенном варианте крепления батареи навешивают на кронштейны. Форма и конструкция опор для батарей может быть различной, главное они должны быть надёжно закреплены на стене и выдерживать вес отопительного прибора.

Крепежом для кронштейнов служат анкерные болты. Их применяют в бетонных, кирпичных стенах или кладке из другого материала (шлакоблоки, пеноблоки и др.). Есть опоры, которые одновременно являются анкерными болтами и кронштейнами.

Существуют нормативы, определяющие количество опор для секционных радиаторов. Для чугунных батарей кронштейны устанавливают между каждыми 6- и секциями. В панельных приборах заводом изготовителем предусмотрен крепёж к стене с тыльной стороны.

Правила навески отопительных приборов

Отопительные изделия устанавливают строго в определённых местах помещений – это:

  • подоконные ниши;
  • протяжённые межоконные расстояния;
  • глухие стены в угловых комнатах;
  • санузлы, кладовые и прочие подсобные помещения, смежные стены, которых являются наружными ограждениями;
  • межэтажные площадки лестничных клеток и фойе подъездов.

Установочные размеры отопительного прибора

Зазоры между радиатором и ограждающими конструкциями при установке прибора выполняются на основе нормативных установочных размеров.

На фото буквами обозначены установочные размеры. В таблице ниже указаны предельные величины этих параметров.

ЛитераВеличинаНорматив
A50 ммСНиП 3.05.01-85 п. 3.20
BДо 400 мм— «- п. 3.24
C300, 350, 400, 500, 600 и 800 ммГОСТ 8690-94 п. 4.1
DОт 100 мм до 150 ммСНиП 3.05.01-85 п. 3.24
FОт 100 мм2 СНиП 41-01-2003 п. 6.5
L25 – 60 ммСНиП 3.05.01-85 п. 3.20
HОт 60 мм до 100 ммСНиП 3.05.01-85 п. 3.20
VНе более 1500 ммСНиП 2.04.05-91* п. 3.52

Установка напольных приборов отопления

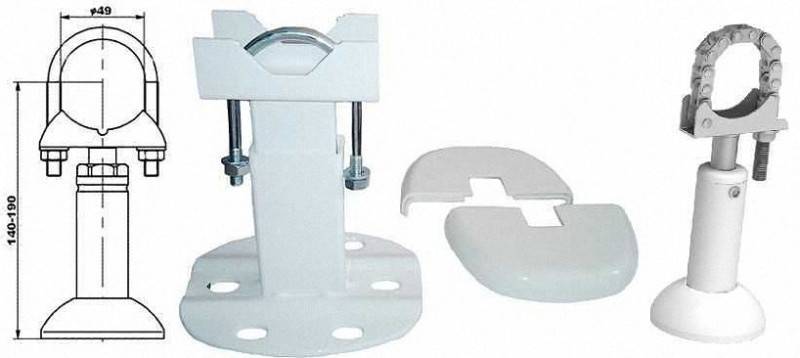

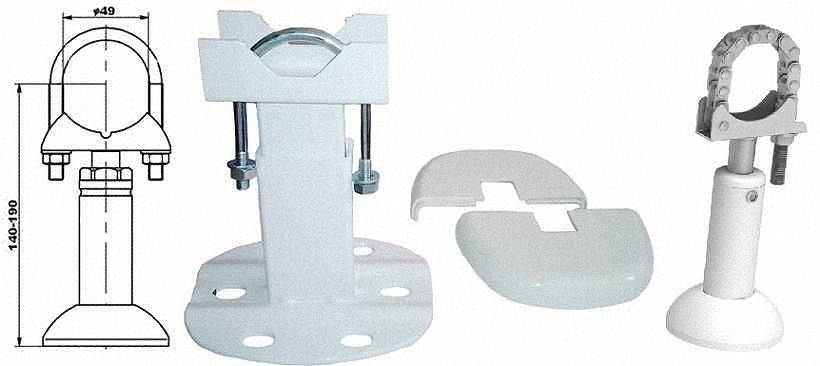

Следует отметить, что наряду с настенными приборами, существуют напольные радиаторы. В основном это высокие чугунные батареи с декоративной отделкой и низкие приборы, устанавливаемые под панорамными окнами.

В некоторых случаях к полу крепят ножки этих изделий, чтобы предотвратить их случайный сдвиг.

Общие правила установки радиаторов

К стене батарея крепится специальными кронштейнами. Может быть установлена открытым образом, что наиболее оптимально, утоплена в нишу или закрыта декоративными элементами отделки. Принимая решение, как правильно установить алюминиевый радиатор отопления нужно учитывать, что при закрывании источника тепла возможна потеря до 30% мощности. Сделав такой выбор лучше удлинить отапливающие приборы за счет дополнительных секций.

При любом методе подключения будут задействованы три из четырех отверстий радиатора. Неиспользуемый канал закройте заглушкой.

Две точки соединения с системой будут работать как вход и выход. На третью, обязательно верхнюю, нужно подсоединить кран Маевского, через который производится удаление воздуха после заполнения системы теплоносителем.

Согласно расчетным нормам, устанавливающим, как правильно определить место подключения алюминиевого радиатора отопления необходимо выдержать следующие размеры:

  • Между верхней частью батареи и подоконником должно быть свободное пространство не менее 10 см. Если расстояние сделать меньше поднимающийся теплый воздух будет нагревать подоконник, а не отапливать помещение.
  • Зазор между полом и отопителем не должен превышать 12 см. С увеличением этого интервала ухудшается обогрев нижней части комнаты.
  • Отступить от стены нужно на дистанцию, превышающую 2 см. При меньшем расстоянии невозможен свободный восходящий поток теплых масс воздуха за секциями, в результате тепловая энергия уйдет в стену.

Часто люди, не задумываясь о том, где и как правильно подключить радиатор отопления в квартире или ином помещении снижают КПД этого устройства. При этом потери составят немалую часть драгоценного тепла.

  • Установка под выступающим из стены на 3 — 5 см элементом — порядка 4%.
  • Размещение в открытой нише — до 7%.
  • Частично закрывая решеткой — до 15%.
  • Устанавливая решетку на всю площадь нагреваемых деталей — до 30%.

Для бокового и диагонального подключения вход лучше устроить через верхний канал. При подаче теплоносителя снизу до 15% снижается эффективность работы отопления.

Верхняя плоскость батареи должна находиться в горизонтальном положении.

Стараясь соблюдать условия того, как наиболее правильно и удобно подключить радиаторы отопления не забудьте применить кран подачи, имеющий на рукоятке регулировки цифровую или точечную шкалу. Наличие этой опции позволит без труда устанавливать количество поступающей жидкости.

Собирая соединения подающих и отводящих теплоноситель трубопроводов с отводами на радиатор и в точках подключения отапливающих комплектов следует применять краны, позволяющие отсоединить батарею от системы при необходимости ее ремонта или замены. Такой механизм называется «американка».

Прокладка труб, соединяющих радиатор с системой производится после установки секций.

Выбирая, как правильно подключить радиаторы отопления рассмотрим каждое сочетание вида системы и способа подключения отопителей.

Комплектующие для монтажа батареи для отопления

Чтобы установить батарею, необходим ряд комплектующих.

Установочный комплект

Состоит из двух футорок с правой резьбой, двух футорок с левой, заглушек, крана Маевского, трех кронштейнов и трех дюбелей.

Футорки (переходники 1 – ½ дюйма) вворачиваются в отверстия радиатора, в которые подводится прямой отвод и обратка. С правой стороны радиатора – правая резьба (завинчивание футорки по часовой стрелке), с левой – левая резьба (против часовой). В верхнее правое отверстие ставится кран Маевского, в оставшееся отверстие – заглушка.

Фото 2. Набор из четырех футорок с правой и левой резьбой необходим для монтажа радиатора.

Лен сантехнический и паста-герметик

Лен используется для паковки резьбы. Под действием воды разбухает и герметизирует зазоры в резьбовых соединениях.

Паста-герметик Унипак уплотняет лен в резьбе, защищает его от гниения, облегчает завинчивание втулок.

Запорная арматура

Шаровые краны используются для перекрытия труб, ставятся на подающую трубу. На обратку ставят регулировочный вентиль. Присоединительной частью крана или вентиля является американка — разъемное соединение с накидной гайкой. Состоит из двух частей. Часть американки с наружной резьбой 1/2” вворачивается во внутреннее отверстие футорки радиатора.

Американка позволяет легко подсоединить радиатор к крану и снять его.

Правильная установка батареи

Монтаж отопительного радиатора выполняется в несколько этапов.

Паковка втулки американки

  1. Проверить на свинчиваемость втулку американки с футоркой.
  2. Если на резьбе втулки нет насечек, нанести их острым краем напильника. Насечки нужны для того, чтобы лен не смещался при завинчивании.
  3. Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 2 мм.
  4. Намотать лен на резьбу, прокладывая жгут по виткам. Намотку начинать с третьего витка резьбы от края втулки, по направлению к сбегу резьбы.
  5. Дойдя до сбега резьбы, выполнить намотку в обратном направлении поверх витков резьбы с перехлестом, с шагом 1-2 мм.
  6. Обжать лен пальцами, смазать Унипаком.

Монтаж

  1. Установить американку в отверстие футорки, затянуть рукой до упора, не допуская перекоса.
  2. Вставить ключ для американки и начать аккуратно закручивать втулку. Втулка должна затягиваться с ощущаемым усилием, но без заеданий.
  3. После полной затяжки втулки на всю длину резьбы очистить салфеткой место установки от излишков пасты.

Как установить прибор на кронштейны?

  1. Навестить радиатор на установленные кронштейны.
  2. Отрегулировать положение кронштейнов, подгибая их в вертикали, добиваясь плотной посадки радиатора на верхних и нижних кронштейнах без люфта.

Обвязка

  1. Приставить строго по оси к втулке американки ее ответную часть на кране или вентиле.
  2. Затянуть накидную гайку рукой до упора.
  3. Выполнить монтаж обвязки отводов труб и запорно-регулирующей арматуры по месту расположения радиатора.

Важно! Лен под накидную гайку не ставить! Герметизация соединения американки происходит за счет резинового кольца на торце втулки. Не перетягивать накидную гайку! Будет правильным сделать запас хода, чтобы имелась возможность подтяжки гайки

Лучшая схема подключения радиаторов отопления и устранение проблем

Все эти потери, которые могут возникнуть на отопительных приборах, принимать в расчет нужно только на больших системах. Подключение батарей отопления в частном доме в системе с принудительной циркуляцией (с насосом) может быть любое. На количестве отдаваемого тепла это если и отразится, то совершенно незначительно. Выбирайте тот вид подключения радиаторов отопления, который наиболее удобен в вашем случае. Он и будет лучшим

Важно правильно рассчитать количество секций, а снижение теплоотдачи на 7% или 15% вы при этом не почувствуете: все расчеты берутся с запасом, округления — в большую сторону. Так что особо переживать нет причин. Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно

Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

Волноваться приходится, когда «батареи не греют», или нагреваются неравномерно. Но тут нужно в каждом случае рассматривать конкретную ситуацию: подключение, тип системы и разводки. Но есть несколько стандартных ситуаций, в которых причины тоже часто стандартны:

  • При подаче теплоносителя сверху, внизу радиатор остается холодным. Наиболее вероятная причина — забита «обратка» или запорный вентиль (если он есть). Нужно прочистить кран или заменить кусок трубы — в зависимости от ситуации.
  • Верх радиатора не греется. Скорее всего, в верхней части скопился воздух. Выпускаете его при помощи крана «Маевского». Теплообмен должен восстановиться.

  • При боковом или нижнем подключении с байпасом (перемычкой) может возникнуть ситуация, когда при горячем стояке радиатор остается чуть теплым. Это возможно когда байпас имеет большую пропускную способность, чем необходимо. Получается, что значительная часть теплоносителя уходит через него. Если сначала ситуация была нормальной, скорее всего засорился или сломался вентиль, который стоит после байпаса. Прочищаете или меняете его и все должно быть в норме.

Вообще ситуаций и причин множество. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стал он холодным, причина кроется в засоренной трубе или вентиле, в заросшей трубе. Проверьте все, почистьте. Должно заработать. Если результата нет — вызывайте спеца. Но он, скорее всего, будет повторять ваши манипуляции.

Причина того, что плохо греются батареи обычно в том, что забились краны или заросли трубы

Слабо греющие радиаторы — это одна проблема. Не менее дискомфортно себя чувствуешь, когда в помещении слишком жарко. И это часто ощущают на себе те люди, которые поставили металлопластиковые окна. Сразу становится очень тепло, временами, при умеренных температурах «за бортом», невыносимо жарко. Приходится или часто открывать окна, или закрывать вентили на подаче. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать (понизить или повысить) температуру, а не закрыть полностью, можно несколькими способами. Есть игольчатые вентили, которые позволяют изменять подачу теплоносителя вручную. Вы частично перекрываете поток, тепла выделяется меньше. Похолодало — кран открыли больше — тепла стало выделяться больше. Есть автоматические устройства — терморегуляторы на батареи (радиаторы), их называют «термокран», «термостат», «регулятор». От этого суть не меняется. Поворотом головки этого термостата, вы выставляете ту температуру, которую хотите поддерживать в комнате. И устройство само регулирует поток теплоносителя. Точность поддержания температуры плюс-минус 1oC.

Как проводится обвязка радиаторов?

Обвязка позволяет устанавливать оптимальный уровень отдачи тепла приборами отопления. Перед установкой радиаторов определяются их тип и схема подключения. Затем выбирается место для монтажа. Установка отопительных батарей не представляет особой сложности. Алгоритм монтажных работ включает следующие действия:

  • Демонтаж устаревших приборов.
  • Выбор места для установки, монтаж кронштейнов.
  • Установка запорных устройств, терморегуляторов, кранов и отводчиков воздуха.
  • Герметизация соединений.
  • Обвязка радиаторов трубами.
  • Опрессовка.
  • Подача теплоносителя.

Обвязка батарей должна выполняться квалифицированным специалистом, оснащённым необходимым инструментарием.

Оптимальное решение проблемы подключения батарей отопления – вызов наших опытных мастеров из компании «Комплекс идей». Это позволит вам сэкономить время и силы и гарантирует высокое качество работ.

Последовательность установки радиатора

Монтаж радиаторов отопления начинается после выбора приборов и подготовки комплектующих. В зависимости от того, какой металл используется в батарее, немного отличается схема установки.

Если радиатор уже собран, то этапы выполнения работы таковы:

  1. Разметка линий и точек для крепления кронштейнов – 2 из них удерживают батарею за верхний коллектор, один центральный – за нижний.
  1. Проверка резьбовых соединений, плотности прилегания пробок к торцам коллекторов.
  2. Уплотнение резьбового участка – фум-лентой или льняной паклей. Они наматываются по ходу резьбы плотной намоткой, чтобы не проскальзывало при присоединении.
  3. Наживка штуцера с гайкой, затягивание соединения специальными ключами-шлицами.
  4. Вкручивание заглушки в пробку, затягивание двумя ключами. Аналогичные действия выполняются с краном Маевского. Они же повторяются с противоположного края радиатора.
  5. Установка на кронштейны, запаковывание элементов для соединения кранов с отопительным контуром. Стыковка с трубами.

Инструменты и комплектующие

При установке батарей используется ряд инструментов и комплектующих. Самыми важными являются переходники – для перевода левой резьбы в правую и наоборот. Иначе они называются футорки или проходные пробки. Для монтажа понадобится 2 левых и 2 правых переходника. Их внутренний соединительный диаметр выбирается в зависимости от используемой трубы.

Другие комплектующие:

  • Заглушки – для закрытия двух входов. Лучше выбирать изделия с внешней резьбой, такой же как у переходника, с надежным кольцевым уплотнением, чтобы не использовать дополнительную подмотку.
  • Глухая пробка – может заменить комплект заглушка + переходник, но ее ставят только на один из входов.
  • Кран Маевского – ставят на другой коллектор (чаще верхний). Это приспособление для выпуска скопившегося в батарее воздуха. В закрытом состоянии является заглушкой. При двухстороннем нижнем подключении его присоединяют по диагонали от трубы подачи. У крана есть ключ для выпуска воздуха.
  • Кронштейны для подвеса радиатора – 3 шт. на каждые 10 секций.
  • 2 обычных шаровых крана – лучше выбрать те, которые оснащены соединением с гайкой. Штуцер запаковывается в футорки, кран ставится на трубу подводки, что облегчает состыковку узла.

Вместо шаровых можно приобрести другие краны, если избыточная тепловая мощность центральной системы нуждается в точных регулировках. На трубу подачи необходимо установить термоклапан, дополнить его термостатической головкой. Для балансировки и максимальной теплоотдачи вентиль ставят еще и на выходе. Для обеспечения сохранности настроек приобретается регулировочный винт, закрытый заглушкой.

Из инструментов для присоединения понадобятся рожковые, разводные ключи, пакля, уплотнительная паста. Для навешивания батареи на стену подойдут перфоратор, строительный уровень, рулетка, маркер.

Установка и подключение радиатора к пропиленовой трубе

При подсоединении радиатора к полипропиленовой трубе понадобятся: сварочный аппарат или паяльник, шейвер для снятия армирования, нож для резки труб, ключ с зацепом.

Порядок работ:

  1. Установка радиатора.
  2. Установка арматуры
  3. Нарезка, сварка трубы с полипропиленовыми деталями разводящей системы.
  4. Монтаж перемычек, компенсаторов.
  5. Соединение трубы и радиатора при помощи сварочного аппарата.

В качестве герметика используется пакля с краской, синтетическая нить. Для дополнительной надежности можно пропитать их олифой.

Установка и подключение радиатора к металлической трубе

При установке батарей и присоединении их к металлической трубе необходимо выполнить такие действия: протереть стыки и трубы наждачной бумагой, обезжирить. Затем вкручиваются переходники, прикрепляются к трубам при помощи трубчатого паяльника, устанавливается кран Маевского и регулятор. Резьбовые соединения проводятся при помощи льна в комплексе с унипаком.

Виды радиатора отопления:

Распределение батарей отопления по материалу изготовления:

  • Чугунные.
  • Стальные.
  • Алюминиевые.
  • Биметаллические.

Далее остановимся на описании каждого вида более подробно.

Чугунные радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Еще ни так давно, трудно было представить квартиру, где не стояли бы чугунные батареи отопления, сейчас же они превратились скорее в предмет роскоши, так как стоят такие изделия очень дорого. Несмотря на это, при возможности, владельцы жилья стараются установить у себя батареи из чугуна. На сегодняшний день, такие изделия претерпели некоторые изменения – и технически, и внешне.

Чугунный радиатор отопления в квартире

Преимущества чугунных батарей:

  • Длительный срок эксплуатации.
  • Продолжительное сохранение тепла.
  • Устойчивость к перепадам давления.

Недостатки:

  • Большой вес.
  • Замена радиаторов усложняется большим весом изделия.
  • Непривлекательный внешний вид.

Стальные радиаторы: технические данные; плюсы/минусы

Модели стальных батарей отопления делятся на два подвида:

Панельные. Отличительная особенность – высокая теплоотдача, высокий уровень теплосбережения и КПД. Панельный радиатор состоит из двух параллельно спаянных пластин с внутренними пустотами для заполнения теплоносителем. В зависимости от типа системы отопления, в магазинах можно приобрести один из 2 х типов подключения конструкции: нижней и боковой. Первый характерен для тех помещений, где подводка осуществляется через систему «теплый пол». Панельные радиаторы отопления отличаются небольшим весом, в связи с чем замены радиаторов производятся с легкостью. Гарантийный срок работы до 10 лет.

Стальные батареи отопления в квартире

Трубчатые батареи представляют собой несколько секций спаренных при помощи сварочного аппарата

При покупке трубчатого варианта радиаторов отопления, необходимо обращать внимание на мощность и размер готового изделия. Для объемных жилых помещений приобретаются батареи с большой мощностью. Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой

Трубчатые модели отличаются хорошей теплоотдачей, высоким уровнем эксплуатационных характеристик и доступной ценой.

Алюминиевые радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Радиаторы отопления изготавливаются из алюминиевого сплава окрашенного порошковой эмалью. Довольно распространенный вариант для монтажа систем обогрева помещения. Замена батарей отопления из алюминиевого сплава может производится самостоятельно.

Алюминиевые радиаторы в квартире

Алюминиевые радиаторы обладают несколькими преимуществами:

Высокий уровень теплоотдачи. Благодаря этой особенности батарей отопления, нагрев происходит в несколько раз быстрее и тепло эффективно распространяется по помещению. Привлекательный внешний вид

Глянцевая поверхность и эстетически правильно сконструированные радиаторы, привлекают внимание покупателей. Легкость монтажа

Небольшая масса радиаторов отопления, облегчает процесс монтажа.

Необходимо отметить один существенный недостаток алюминиевых батарей отопления:

Они не выдерживают высокого давления. Для установки в многоквартирных домах, где применяется ежегодная продувка труб гидроударом, данный вид радиаторов не пригоден.

Биметаллические радиаторы: технические данные; плюсы/минусы; срок службы; стоимость

Популярный вид радиаторов отопления. Изготавливаются путем сборки сердцевины из сплавов, устойчивых к образованию коррозии и гидроударам, и внешней обшивки, выполненной из алюминия. Таким образом модель совмещает в себе два важнейших качества – это внешняя привлекательность и высокая теплоотдача. Но нельзя не упомянуть о высокой стоимости изделия, которая окупается в процессе использования прибора отопления.

Так к примеру биметаллический радиатор Rifar monolit, отличающийся долговечностью использования, устойчивостью к высоким температурам, высокими прочностными качествами и простотой монтажа, стоит в пределах 950 рублей за одну секцию. Как итог, 10-ти секционный радиатор Rifar monolit будет стоит в районе 9500 тысяч. А вот батареи итальянского производства Sira rs предлагаются магазинами за 1200 рублей одна секция.

Rifar monolit

Особенности крепления радиаторов отопления при самостоятельной установке

Особые условия к прочности крепления и качеству основания выдвигают обогревательные приборы, изготовленные из чугуна

Важно учитывать, что кроме массы самого изделия, есть еще и внутренний объем секций, которые наполняются теплоносителем. Если у алюминиевой единицы он составляет не более 0,5 л, то у чугунной серии МС-140 объем достигает 1,5 литра

Рассчитывая количество крепежных кронштейнов, мастера руководствуются нормативами пункта 3.25 уже упомянутого выше СНиП. По его нормам правильная установка радиаторов отопления заключается в следующем – одна опора на 1 м² площади нагрева батареи, но не менее трех. Показатель площади секции зависит от ее типа. Для примера, у М-140 она составляет 0, 254 м², и для набора из 12 секций понадобится 4 кронштейна.

Если монтаж выполняется тремя кронштейнами, то два из них ставятся снизу, а один сверху посередине. Четыре крюка устанавливаются друг над другом попарно. Изгиб кронштейна должен прочно охватывать шейку, соединяющую соседние секции. Кроме перечисленного есть еще несколько правил крепежа:

  • Монтаж батарей из алюминия или биметалла выполняется по тем же нормам, что и из чугуна. Причина такого подхода – низкая устойчивость к нагрузкам механического типа и слабой прочности соединительных узлов секций. Поэтому здесь также нужно не менее трех кронштейнов.
  • Чугунные изделия крепятся на кронштейнах в паре с анкерами или дюбелями.
  • В некоторых случаях используются напольные подставки с фиксацией верхней части батареи к стене. При количестве секций более 10 следует применить три подставки.

Соединительные фитинги

Сам по себе радиатор подключить к системе не получится, тем более, если учесть наличие на нем правой и левой резьбы с двух сторон. Чтобы реализовать соединения нужны фитинги, минимальный комплект включает:

  1. Две футорки.
  2. Две заглушки.

В зависимости от конструкции системы отопления, внешняя резьба футорок и заглушек может быть как левого направления, так и правого. Внутренняя резьба фитинга всегда имеет только правую винтовую линию. Бывает, что установка в квартире чугунного радиатора отопления своими руками сопровождается оснащением последнего автоматическим воздухоотводчиком или краном Маевского. В этом случае вместо пробки завинчивают футорку. Для изделий из алюминия или биметалла в продаже присутствуют готовые наборы, состоящие из:

  • Четырех парных футорок.
  • Одной пробки, соответствующей внутреннему шагу резьбы футорки.
  • Один кран Маевского.

Кто интересуется вопросом, как правильно установить батареи, должен учесть важную рекомендацию, суть которой заключается в добавлении в схему обвязки шаровых кранов. Эта мера предоставляет возможность без вмешательства в функционирование центрального отопления выполнить ремонт или замену элементов домашней системы.

Концепция автономного обогрева подразумевает установку на подаче терморегуляторного узла. Краны и фурнитура к отопительному прибору через «американку». Способ соединения с подводом зависит от материала труб.

Самостоятельная установка радиатора по шагам

Планируя работы, следует выбрать схему монтажа радиаторов, получить теоретические навыки, посмотреть видеоурок, подготовить инструменты:

  • пассатижи;
  • ударную дрель или перфоратор;
  • уровень;
  • сверло с победитовой напайкой;
  • рулетку, карандаш;
  • динамометрический ключ для патрубков.

Желательно, чтобы уже при покупке секции были соединены: для их сборки нужен специальный ключ.

Подключение возможно лишь при наличии радиаторной арматуры. Иногда часть соединительных элементов прилагается к прибору, все остальное приобретают самостоятельно. Как правило, монтажный комплект для радиаторов каждой марки универсален и подходит для всех типов. Набор для монтажа содержит:

  • запорные краны и кран Маевского (клапан для выпуска воздуха);
  • заглушку и переходник, прокладки под них;
  • кронштейны с дюбелями;
  • устройства для регулировки температуры: термостаты, термовентили, термостатические головки.

Установка батареи боковым способом выполняется в определенном порядке.

1. Разметка. Для наибольшей теплоотдачи выдерживают следующие параметры:

  • высота над полом – минимум 10 см;
  • расстояние от подоконника – 10-12 см;
  • промежуток между стеной и радиатором – 2-5 см.

2. Крепление кронштейнов к стене. Для небольшого числа секций (до

3. Сборка монтажного комплекта, подсоединение крана и клапана для термоголовки, клапана Маевского.

4. Навешивание радиатора – его расположение в горизонтальной плоскости проверяют по уровню.

5. Подсоединение к подающим и обратным трубам.

Нижнее подключение радиатора (к примеру, алюминиевого) столь же просто и производится в той же последовательности. Требуется лишь выяснить при покупке, каков именно выбранный отопительный элемент: право- или левосторонний (от этого зависит установка).

Сколько стоит монтаж радиатора

Если для крепления выбрана диагональная схема, то лучше воспользоваться услугами специалистов. Этот способ требует теоретических знаний и практических умений, чтобы достичь равномерного распределения теплоносителя. Цена на установку отопительных радиаторов в квартире определяется их количеством: монтаж единицы в среднем стоит до 5 000, от двух и более – около 4 000 рублей. Если радиатор ставят на готовую подводку, процедура обходится заказчику в 2 500.

https://youtube.com/watch?v=3BaaUUG4JZE

Подготовительные работы

Итак, радиатор приобретен, способ обвязки выбран, закуплена вся необходимая арматура. Следующий шаг – проведение подготовки к монтажу. Прежде всего, стена, на которую будет крепиться батарея, должна быть максимально выровнена. Ниже подоконника (примерно на 110-120 мм) чертится линия. Она будет служить опорой при размещении радиатора, поэтому нужно не забыть придать ей уклон (если есть такая необходимость).

В зависимости от веса и материала радиатора закрепляются крепежные кронштейны. Они могут вворачиваться в стену или пол. Напольную установку обычно выбирают, если в доме стены недостаточно прочны (к примеру, в домах, построенных по канадской технологии). При настенной установке используют крюки или кронштейны. Напольная установка делается либо на собственные ножки (если радиатор ими снабжен), либо на специальные кронштейны с регулируемой или стандартной высотой. Для того чтобы узнать как выгнать воздух из системы отопления своими руками читайте в этой статье.

Установка чугунных батарей отопления своими руками

Ни для кого не секрет, что такие отопительные приборы, как чугунные батареи используются практически во всех жилых постройках уже на протяжении довольно долгого количества времени. Распространены они и сегодня, однако развитие технологий способствует тому, что эти агрегаты вытесняются более современными и функциональными радиаторами.

  • биметаллическими;
  • стальными;
  • алюминиевыми батареями (детальнее: «Алюминиевые батареи отопления — технические характеристики, установка «).

Для того чтобы разобраться с тем, как должна проходить установка чугунных батарей отопления, необходимо изучить, какими техническими характеристиками обладают эти приборы, а также рассмотреть, по какому принципу должен проходить расчет чугунных батарей отопления.

Поделитесь в социальных сетях:FacebookX
Напишите комментарий
