Особенности конструкции мобильных газгольдеров

Особенности конструкции мобильного газгольдера

Мобильный газгольдер

Стационарные емкости вкапываются в грунт на участке, но перевозной газгольдер является наиболее востребованным резервуаром. Используется 4 баллона по 50 литров. Однако лучше предусмотреть в конструкции 3 герметичных емкости по 200 литров. Такие резервуары позволяют реже заправлять газгольдер.

Конструкция включает элементы:

• стандартный прицеп для авто или рама, сваренная из металла на колесах;
• газовые баллоны;
• клапаны для газа;
• утеплительный слой (для зимы), например, фольгированный пенополистирол;
• гофрированные и простые шланги, шпильки, штуцеры, резиновые трубки.

Производители и цены

На рынке инженерного оборудования газгольдеры представлены в разных сегментах, среди которых бюджетный класс, средняя группа и премиальная категория. Наиболее заметны такие изготовители, как «Спецгаз», «Реал Инвест», Chemet, Calor, VPS и Kadatec. Первые две компании представляют отечественные предприятия, а остальные – Польшу и Чехию. Как уже отмечалось, российская продукция предпочтительнее благодаря ее адаптации под целевой регион использования, но европейские фирмы изготавливают модели по более жестким стандартам качества. Решить задачу выбора может помочь ценовой вопрос – сколько стоит газгольдер? Российские модели на 2 000 – 2 500 л оцениваются в 130-150 тыс. руб. Импортная же продукция аналогичного уровня доступна за 170-200 тыс.

Достоинства

Отметим основные преимущества мобильного газгольдера на прицепе:

1. Вместительность. Сегодня выпускаются емкость объемом от 500 до 1000 литров.
2. Заправлять газом просто. Осуществить процедуру можно на любой заправочной станции, однако для этого нужен автомобиль и прицеп.
3. Подобное устройство является транспортабельным, благодаря этому качеству его запросто можно перевезти до заправки, вне зависимости от того, какое до нее расстояние. Однако есть одно условие — наличие автомобиля.
4. Высокая производительность в зимний период времени. Прибор эффективен даже при сильных морозах, газ можно разогреть, причем это будет абсолютно безвредно для людей и окружающей среды. Большинство мобильных газгольдеров снабжены электроподогревом.
5. Монтаж абсолютно безопасен, многие пользователи считают, что применения газа в помещение с установкой в 500 литров небезопасно. Однако стоит отметить, что производители учли этот факт и сделали оборудование абсолютно безопасным.

Как испаряется СУГ

Почему для такого устройства используется именно смесь сжиженных газов? Дело в том, что пропан и бутан по-разному реагируют на повышение окружающей температуры.

Пропан испаряется лучше, поэтому смесь СУГ делают в двух вариантах – летнем и зимнем. В первом случае соотношение пропана и бутана в составе примерно одинаковое, а вот для использования зимой больше подходит состав, в котором содержание пропана составляет 90%.

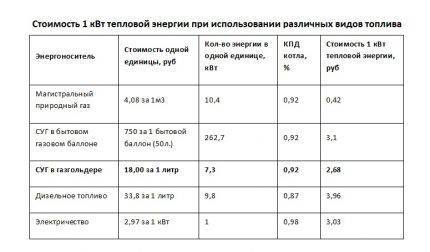

Таблица позволяет сравнить эффективность использования различных видов топлива для обогрева жилых помещений и сделать выводы о преимуществах использования СУГ для этих целей (+)

Что будет, если во время сильных холодов газгольдер будет работать без подогрева? Бутан, который содержится в смеси сжиженного газа, прекращает испаряться. В результате в систему поступает только пропан – второй элемент смеси.

После того, как весь пропан будет использован, в резервуаре часть объема (30-50%) останется заполненной неиспользованным бутаном. Разумно было бы откачать этот газ из резервуара, чтобы освободить полезное пространство, но это дело хлопотное, обычно этого не делают, а просто дозаправляют баллон новой порцией СУГ.

Если продолжать использование резервуара в неправильном режиме, постепенно его объем полностью будет занят бутаном. Использование газгольдера станет невозможным до полной откачки ненужного газа, что приведет к значительным дополнительным затратам.

Не следует использовать определенный тип смеси СУГ в неподходящий для нее период. Состав будет испаряться или слишком медленно, или слишком быстро. Это отрицательно скажется на эффективности работы оборудования и его состоянии. Приемлемым для хранения СУГ считается достаточно широкий диапазон температур: от -40°С до +45°С.

Надежная защита мобильного газгольдера от воздействия природных факторов – обязательное условие. Если есть возможность, следует сделать для устройства дополнительный навес

В процессе заправки газгольдера можно столкнуться с недобросовестностью поставщика газа. Для начала, это недозаправка емкости до полного объема. Для успешного обмана покупателя горе-умельцы просто подкручивают счетчик, чтобы он показывал неправильные цифры. Второй распространенный вариант обмана – заправка летней смеси вместо зимней.

Поскольку автономный вариант газгольдера имеет небольшие объемы по сравнению со стационарными моделями, обманывать с объемами сложнее, потому что разница будет заметной.

Проще обмануть владельца стационарного газгольдера и украсть 30-40 л из емкости 4000 л, но если счетчик подкручен, то обман вполне возможен и на малых объемах. Поэтому не помешает после заправки проверять уровнеметр, если он имеется в газгольдере.

Емкость для газа: алгоритм правильного выбора

Выбрать емкость для газа, которой предстоит стать основой системы автономной газификации жилья – не такая простая задача, как может показаться на первый взгляд. Современный рынок предлагает огромный ассортимент газгольдеров для частного жилья. Поэтому каждый владелец недвижимости может подобрать себе модель на свой вкус и кошелек. Но вопрос заключается в том, насколько рациональным и правильным будет его выбор. Как правильно выбрать такой важный атрибут теплого дома как газовая емкость из сотен предложений различных производителей?

Мы предлагаем Вам простой и понятный алгоритм, который поможет существенно сузить этот выбор до нескольких моделей, каждая из которых будет если не оптимальным выбором, то близким к нему.

Напишите нам? и мы поможем Вам с выбором

текстареа>

Топ-5 газгольдеров для частного дома

Разберем подробнее, какие производители газовых емкостей завоевали наибольшее доверие и чья продукция имеет высокое качество и длительный срок службы.

 VPS

Чешская компания-производитель. Начало деятельности – 1953 год. Специализация — работа с любыми видами технологий, которые используют сжиженный углеводородный газ. На российском рынке компания с 2002 году.

Фото: газовые ёмкости «VPS»

В ассортименте горизонтальные резервуары объемом от 2700 до 10000 л, что позволяет обслуживать котлы при мощности от 25 до 85 кВт.

Сверху стальной корпус покрыт защитной эпоксидной пленкой. Рабочий диапазон температур газгольдера составляет от -40 до +40 градусов.

В производство запущены цистерны с двумя типами горловин:

• 80 см – суровый климат;
• 60 см – для более мягких, европейских условий эксплуатации.

Длина патрубков достигает 50 см.

Вся продукция соответствует европейским нормативам качества, имеет сертификат качества и паспорт изделия с русским переводом. Средняя цена на газгольдеры VRS  –  от 290000 рублей и выше.

«Медведь» (Россия)

Отечественная компания, которая считается одной из лучших на российском рынке газгольдеров. Производственные мощности расположены в Клину, Московской области. Осуществляют доставку во все регионы страны. Продукция всегда есть на складе. Ассортимент включает более 10 моделей резервуаров разного объема с возможностью как наземной, так и подземной установки. Есть в наличии и мобильные газгольдеры.

Фото: газгольдеры «Медведь»

Для изготовления применяется сталь 09Г2С. Минимальная толщина 5 мм. Дно резервуара производится с использованием технологии горячего штампа. Запорная арматура немецкого производителя GOK. Перед покраской все емкости обрабатывают дробеструйным способом, чтобы убрать шероховатости. Комплектуется изделие патрубками длиной до 65 см. Срок службы газгольдера по паспорту  –  35 лет. Соответствует ГОСТ 8713-79. Весь ассортимент имеет сертификаты качества с полноценным гарантийным обслуживанием.

Емкость в 600 л обойдется примерно в 60000 рублей, в 5700 л – 210000 рублей.

«Шельф» (Россия)

Российская компания существует уже 14 лет. Производственные мощности находятся в Ростове-на-Дону. Компания делает емкости, в которых можно хранить сжиженный углеводородный газ.

Фото: газовая станция «Shelf»

Для бытовых целей производится 7 типов цистерн объемом 2700–10000 л.

Срок службы по паспорту – от 20 лет. Материал корпуса – низкоуглеродистая сталь со специальными легирующими добавками. Сверху нанесено полимерное антикоррозийное покрытие. Высота патрубков – 50 см. Продукция компания хорошо показала себя даже при эксплуатации в суровых климатических условиях.

Цены на их газовые цистерны  –  170000–390000 рублей.

FAS

Совместное производство России и Германии. Компания на рынке уже 10 лет. Объем выпускаемых резервуаров  –  2700–20000 л. Материал – сталь типа 09Г2С. Минимальная толщина металла – 6,6 мм.

Фото: резервуары для газа «FAS»

Запорная арматура от компании REGO. Защитное покрытие корпуса  –  Permacor. Срок эксплуатации по паспорту – 30 лет. Весь ассортимент соответствует действующим нормативам качества. Цены колеблются в зависимости от типа, объема, комплектации и в среднем составляют 250000–850000 рублей.

Dages

Это российско-немецкая компания, хотя производственные мощности сосредоточены в Чехии. В России компания известна уже больше 10 лет.

Фото: газгольдеры от российско-немецкой компании «Dages»

Выпускает емкости объемом 2700–10000 л.

Газгольдеры рассчитаны больше на промышленные масштабы. Для бытового применения количество моделей ограничено.

Модель типа «Росстандарт-1» подходит для местностей с высоким уровнем грунтовых вод. Корпус покрыт полимерно-эпоксидным защитным слоем.

Заявленный срок эксплуатации – 30 лет.

Их продукция стоит примерно 200000–380000 рублей.

Газгольдер устройство

Различают газгольдеры по принципу хранения газообразного вещества и делят на два типа: с переменным и постоянным объёмом. В переменном типе, газ сохраняется при давлении равному атмосферным значениям. Объем такого контейнера линейно изменяется в зависимости от наполнения или опустошения, а необходимое давление создается специальным колоколом в цилиндрическом бассейне наполненного водой или поршнем в сухих системах.

Второй тип: газгольдер постоянного объёма. То есть это емкость, которая не меняет внутренний объем от количества закаченного газообразного вещества. Как правило, выглядят они как цилиндрический резервуар. Главное их достоинство, применяемые для их изготовления современные материалы способные содержать внутри себя газ под давлением в 1,8 МПа.

Заправляется на обычной АЗС

Чтобы мобильный газгольдер было удобнее заправлять, он установлен на автомобильный прицеп. Когда баллон опустеет, его нетрудно отвезти к ближайшей заправочной станции и пополнить запас газа самостоятельно.

По сути дела, мобильный газгольдер представляет собой очень большой газовый баллон с подогревом. Он гораздо удобнее обычных пятидесятилитровых баллонов с пропаном-бутаном, и вот почему.

Мобильный газгольдер экономит время и силы. Чтобы отапливать дом площадью 100 м2 в течение года, нужно 2500 литров пропана-бутана. Обычные газовые баллоны придётся то и дело переключать и возить на заправку. 600-литровый мобильный газгольдер позволяет избежать лишних хлопот. Его содержимого хватает по меньшей мере на месяц.

Мобильному газгольдеру не страшны морозы. Зимой с обычными газовыми баллонами начинаются проблемы. Когда температура падает ниже нуля, смесь пропана и бутана перестаёт из них выходить. Мобильный газгольдер лишён этого недостатка. Он снабжён подогревом и одинаково успешно испаряет пропан-бутан при любой погоде.

Требования к установке мобильного газгольдера

Покупая передвижной агрегат, владелец получает следующие документы:

• сертификат и паспорт на стальной резервуар;
• инструкцию, в которой описаны требования к монтажу и эксплуатации прибора;
• паспорт транспортного средства.

Читать далее: Пластиковые емкости для воды описание основных разновидностей советы по выбору пластикового бака

Газгольдер считается оборудованием повышенной опасности. Для того, чтобы обслужить устройство, необходимо хорошо ознакомиться с руководством по эксплуатации. Для того, чтобы подключить агрегат к отопительному контуру объекта, к газовым приборам или для настройки мини-котла, функционирующего автономно, необходимо обратиться к профессионалам.

Расстояние прибора от газифицируемых помещение никак не регламентировано

Важно, чтобы бак находился в надежном месте от атмосферного воздействия и попадания солнечных лучей, поскольку он может перегреться

Если мобильный газгольдер будет размещен в месте, где люди не проживают постоянно, лишь изредка приезжают, то нужно принять дополнительные меры по сохранности газового оборудования.

Большинство отзывов пользователей мобильными газгольдерами на прицепе подтверждают, что подобный способ хранения и перемещения топлива — экономически выгодный.

Для установки передвижного газгольдера не требуются специальные разрешительные документы. Зарегистрировать необходимо в ГИБДД только прицепное устройство. К преимуществам использования этого оборудования можно отнести:

1. Мобильность, благодаря которой газовое оборудование можно использовать сразу на нескольких объектах.
2. Наличие разных емкостей объемом от 500 до 1200 л.
3. Легкая установка и подключение, которое можно провести самостоятельно согласно прилагаемой инструкции.
4. Возможность производить заправку емкости разными способами.
5. Наличие индикаторной панели, с помощью которой легко управлять оборудованием.
6. Использование такого агрегата является абсолютно безопасным, если присутствует исправное оборудование.
7. Благодаря системе подогрева, возможна эксплуатация в течение всего года.

Установка газгольдера

Независимо от способа размещения, для конструкции потребуется несущая платформа. Это будет своего рода фундамент, который можно выполнить по типу стяжки или использовать железобетонную плитку толщиной 15-20 см. На этой платформе при поддержке спецтехники резервуар монтируется с помощью сварки на металлических стойках. В альтернативном варианте установка газгольдера может выполняться без удерживающих приспособлений на изолированной композитной подушке, которая подбирается специально под размеры конкретной емкости. Данное решение выгодно тем, что при демонтаже не потребует срезки металлических стоек. Затем выполняются сантехнические операции в виде прокладки трубопровода и установки конденсатосборника. На заключительном этапе в части горловины устанавливается регулирующая арматура.

Конструкция

В комплектацию газгольдера входят разборные соединения и гофрированные патрубки из высоколегированной стали, они обеспечивают быстрое подсоединение к трубопроводам отапливаемого объекта.

Благодаря четырем аутригерам, модуль на колесах является неподвижным и устойчивым.

Передвижной газгольдер на прицепе

Выпускаемый передвижной газгольдер имеет несколько разновидностей:

1. Без принудительного подогрева бака при низком температурном режиме. Данная модель больше пригодна для местности, где зима не очень холодная и морозная.
2. Обогрев емкости с топливом достигается путем подсоединения к отопительному контуру газифицируемого объекта.
3. Благодаря стыковочным узлам патрубки разъединяются быстро, без потери теплоносителя, это особенно актуально, когда устройство транспортируется на заправку.
4. За поддержание плюсовой температуры в резервуаре отвечает автономная котельная установка, которая абсолютно независима от электроэнергии. Мини-котел снабжен автоматикой и защитой от перегрева. Если давление в баке переходит рубеж в 500 кПа, автоматически срабатывает предохранительный клапан.

Читать далее: Пластиковые емкости для воды описание основных разновидностей советы по выбору пластикового бака

Также в комплектации бака предусмотрены контрольно-измерительные, предохранительные приборы, а также запорная и регулирующая арматура. За счет автоматического клапана стравливания, в рабочей среде не образуется избыточное давление, негативным последствием которого может стать деформация емкости и её разгерметизация.

Заправляется мобильный газгольдер при помощи стандартизированного разъема, который используется в газовых установках на автомобилях.

Заправка передвижного модуля производится как на АЗГС, так и автомобильными газовыми цистернами, снабженными нагнетающей аппаратурой.

Установка резервуара из стали

Как правило, монтаж газгольдера очень редко производится своими руками. Причина этому очень проста: установка газгольдера должна производиться специалистами, в противном случае будет очень трудно получить соответствующие разрешения для его эксплуатации. Но если вы уверены, что в состоянии уладить все бюрократические вопросы, ниже приведена подробная инструкция того, как производится установка газгольдера и прокладывается автономная газификация частного дома.

Схема установки газгольдера

• Первым делом необходимо выбрать место установки газгольдера. Стоит учитывать, что подобные сооружения нельзя устанавливать в непосредственной близости от дома. Исключением является только мини-газгольдер.
• После того как вы определились с местом, где будет начинаться автономная газификация частного дома или же коттеджа, на этом месте необходимо проделать разметку, которая должна соответствовать размерам будущего резервуара.
• Следующий шаг газификации загородного дома производимой своими руками, заключается в рытье котлована и прокладки коммуникационных труб.
• После того как котлован готов, необходимо приступить непосредственно к монтажу газгольдера. Его ни в коем случае нельзя устанавливать на дно готового котлована. От соприкосновения с грунтом, коррозия конструкции будет происходить гораздо быстрее, чем следует. Поэтому при монтаже резервуара под газ своими руками для дома на дно котлована следует уложить железобетонную плиту или же забетонировать его. Но первый вариант гораздо дешевле и доставит меньше хлопот.

• На плиту опускаем резервуар.
• От резервуара по заранее подготовленной траншее к дому, устанавливается труба, по которой газ и будет поступать в дом к газовой плите, АГВ и газовой колонке. Перед входом трубы в дом обязательно нужно установить вентиль, с помощью которого в случае аварийной ситуации можно будет перекрыть доступ газа.
• Все коммуникации готовы. Следующим шагом необходимо засыпать котлован и траншею. Верхнее отделение газгольдера должно оставаться на поверхности, в противном случае не будет возможности его заправки.

Газгольдер и коммуникационная сеть готовы. Теперь можно договариваться о поставках газа для дома или коттеджа. Газообразный состав, который вы можете заказать, может быть самым разнообразным. Отличие смесей заключается в цене, расходе и энергоотдаче.

Как видите, установка своими руками автономной газификации для дома и дачи, не имеет никаких технических сложностей.

Подготовка участка

Сам по себе монтаж газгольдера не представляет особой сложности. Больше проблем возникает с его подключением и введением в эксплуатацию

Поэтому важно найти профессионалов, которые специализируются на установке подобных систем и имеют необходимые знания. Если монтаж хранилища выполняется самостоятельно, алгоритм действий выглядит так: подготовительные работы, обустройство котлована, непосредственно монтаж ёмкости, подключение. Сначала необходимо выкопать подходящий по размеру котлован

Перед установкой газопроводной системы прокладывается сигнальная лента, на которой сообщается о повышенной газоопасности. Далее обустраивается гравийный слой, который выкладывают на дне ямы. Сверху выложить бетонную основу – залить или установить плиту

Сначала необходимо выкопать подходящий по размеру котлован. Перед установкой газопроводной системы прокладывается сигнальная лента, на которой сообщается о повышенной газоопасности. Далее обустраивается гравийный слой, который выкладывают на дне ямы. Сверху выложить бетонную основу – залить или установить плиту.

Особенности конструкции мобильного газгольдера

Мобильный газгольдер

Стационарные емкости вкапываются в грунт на участке, но перевозной газгольдер является наиболее востребованным резервуаром. Используется 4 баллона по 50 литров. Однако лучше предусмотреть в конструкции 3 герметичных емкости по 200 литров. Такие резервуары позволяют реже заправлять газгольдер.

Конструкция включает элементы:

• стандартный прицеп для авто или рама, сваренная из металла на колесах;
• газовые баллоны;
• клапаны для газа;
• утеплительный слой (для зимы), например, фольгированный пенополистирол;
• гофрированные и простые шланги, шпильки, штуцеры, резиновые трубки.

Как правильно рассчитать необходимый объем газгольдера

Такая характеристика, как объем требует точных расчетов. Здесь учитывается:

• мощность и другие рабочие свойства котла;
• общая площадь дома;
• характеристики и частота использования плиты;
• будет ли подключен газогенератор или нет.

Грамотно рассчитанный объем резервуара позволит избежать лишних расходов и переплат, позволит точно определить количество газа, которое необходимо заправить. Одной заправки должно хватить на отопительный сезон.

При расчетах рекомендуется пользоваться формулой, где средний расход газовой смеси (примерно 20 л на 1 кв. м на сезон) умножить на площадь дома. При этом нужно помнить, что расход газа летом в разы меньше.

То есть выходит для частного дома общей площадью до 100 кв. м будет достаточно газгольдера на 4850 л (на 5 кубов), для площади 200 кв. м – объемом 6400 л. Для больших коттеджей площадью от 300 кв. м потребуется объем 9200 л.

Заправка газгольдера

Для заправки резервуара оптимальным временем считается период с февраля по июль. Расход газа снижается, услуги заправщиков стоят дешевле. Следует учитывать, что состав газовой смеси может быть зимним и летним. В первом степень испаряемости углеводородов выше. Если газ нужен преимущественно для отопления, выбирают зимний СУГ, если для готовки — летний.

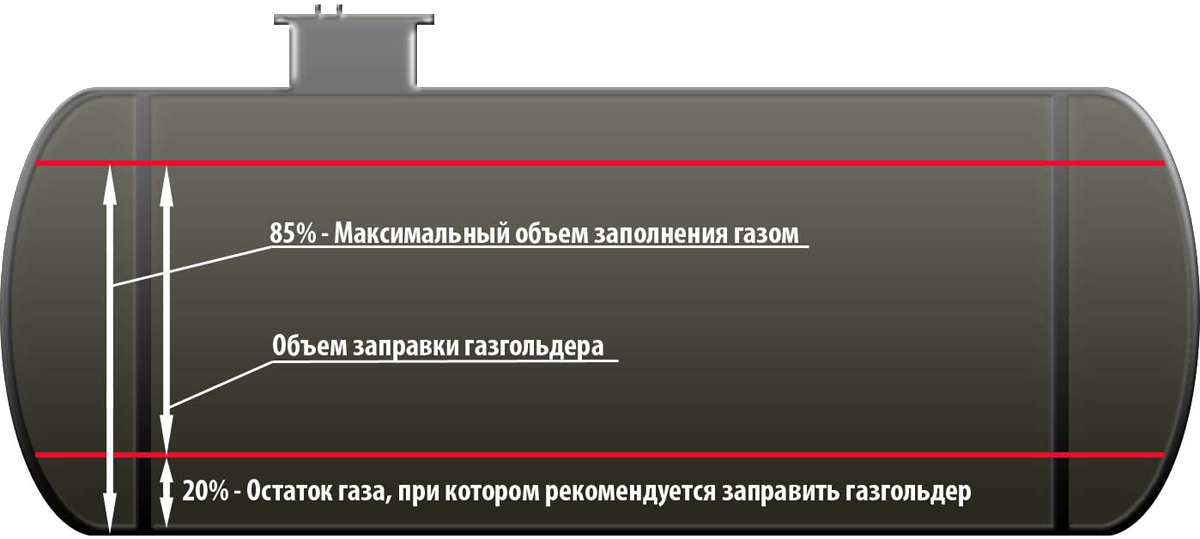

Заправку нужно производить, когда в газгольдере остается 25-30% топлива. Предварительно нужно зафиксировать показания счечика, чтобы понимать, какой объем будет закачан. Процесс занимает от получаса до часа

Важно обеспечить на это время безопасность на участке – исключить риск возгорания или взрыва газа

Следует обращаться к поставщикам газа, имеющим лицензию на проведения подобных работ.

При заправке придерживаются следующих правил:

• В резервуаре должно оставаться не менее 15% свободного пространства.
• Процедуру проводят только в светлое время суток.
• Машину, поставляющею газ, нужно зафиксировать деревянными противооткатными упорами. Заглушки шланга можно открывать только при неработающем двигателе.
• Сливной шланг прикрепляется к наконечнику специальными хомутами. Подручные средства использовать нельзя.
• Участвовать в процессе должны опытные заправщики в специальной одежде. Их должно быть как минимум двое.

Заправка газгольдера

Этим должны заниматься соответствующие специалисты. Процесс включает в себя определенные этапы:

• выполняется проверка показаний счетчиков либо их обнуление, чтобы уточнить точное количество заправленного газа,
• подключаются магистрали и системы заправщика,
• подача выполняется двумя способами – газ перекачивается насосными установками или перемещается под давлением, созданным компрессором,
• система продувается сжатым воздухом, чтобы удалить остатки газа,
• демонтируется оборудование газового заправщика.

Хранилище с учетом собственного объема и выбранного для заправки способа может наполняться от тридцати минут до нескольких часов. Во время процесса необходимо соблюдать определенные правила безопасности:

• колеса заправочной техники фиксируются специальными башмаками,
• цистерна обязательно заземляется,
• обслуживающий заправку персонал должен работать в специальной одежде,
• заправочные работы в ночное время и при грозе запрещены,
• оборудование должно находиться под постоянным контролем.

Чтобы удалить конденсат из цистерны с целью увеличения ее рабочего объема, специалисты заправки могут выполнить дополнительные работы.

Устройство оборудования

Традиционная конструкция представляет собой цельную емкость, верхняя часть которой предусматривает только одно технологическое отверстие – горловину. Чем она выше, тем эффективнее защита основного корпуса от климатических воздействий. Через горловину выполняется заправка и забор топливной смеси, которую содержит емкость. К особенностям устройства можно отнести и материалы, применяемые для газгольдера. Что это такое с технической точки зрения? Конструкция бытовых моделей выполняется преимущественно из стали с редкими включениями прорезиненных материалов, обеспечивающих достаточную степень герметичности. Отечественные газгольдеры в основном базируются на низколегированных стальных сплавах марок 17Г1С и 09Г2С. Наружные стороны в обязательном порядке обрабатываются антикоррозийными составами из полиуретановых веществ, битума и эпоксидных смесей.

Рабочие процессы и управление оборудованием осуществляются через запорно-регулирующую арматуру. Ее состав может меняться, но даже простейший газгольдер для дома будет включать в себя предохранительный и наполнительный клапаны, датчики уровня заполнения, регулирующий редуктор и т.д. Дорогие модели предусматривают наличие автоматики с высокоточными манометрами и программным управлением.

Выводы

Мобильный газгольдер вещь выгодная, если нужно решить проблему отопления хорошо теплоизолированного частного дома небольшой площади.
