Определяемся с минимальным уклоном односкатной крыши
Определяясь с тем, какой уклон должен быть у односкатной крыши, стоит отметить, что здесь присутствуют довольно широкие границы: от 6 до 60 градусов. Все определяется регионом, в котором планируется сооружать дом. Если вы не желаете из года в год страдать от тонн снега, обрушивающихся на вашу крышу, тогда сооружайте кровлю со скатом покруче. А если вы планируете защититься от ветра, то стройте крышу с более пологим уклоном. Многое, конечно же, будет зависеть и от эстетических предпочтений хозяина.
Односкатные крыши с большим уклоном
Чем выше угол такой крыши, тем меньше нужно времени для отвода воды в желоба. На ней не будут скапливаться ни листья, ни различный мусор, а значит, кровельный материал сможет прослужить намного дольше. К тому же, такая крыша внешне будет выглядеть намного эстетичнее, что для многих хозяев будет значить очень много.
Крыши односкатного типа с небольшим уклоном
Естественно, что с крыш с небольшим уклоном дождевая и талая вода уходит медленнее, в итоге она может начинать застаиваться, лед станет застревать в стоках, а также будет скапливаться грязь. Такие крыши быстро покрываются мхом, на них налипает листва. Хуже всего, если кровельный материал имеет шероховатое покрытие.
Определяясь с тем, какой угол должен быть у односкатной крыши, нужно предусмотреть такую конструкцию, чтобы осадки и талая вода на ней не задерживались, а с легкостью скатывались. При низком уклоне вода станет собираться во всех изъянах кровли. И с течением времени она сможет проникать внутрь кровли, порождая немало проблем, таких как сырость, порча утеплителя, а также ржавление металлических узлов каркаса крыши.
Но в данном случае присутствует и положительная сторона: при меньшем уклоне геометрия внутренних комнат становится все ближе к «привычному» кубу. Для многих она легче воспринимается, при этом ее можно использовать с большей отдачей. Это значит, что с меньшим углом наклона крыше потребуется больше гидроизоляции, предотвращающей попадание воды в систему стропил. Здесь нужно будет приобретать защитные покрытия, такие как мембраны, изоляция в рулонах или листах.
При минимальном угле крыши с одним скатом
Довольно часто односкатные крыши с уклоном всего в 3-5 % сооружают инверсионными. Это значит, что такая крыша сможет выдерживать дополнительные усиленные нагрузки: по ней безопасно ходить, на ней можно выращивать сад, или даже применять в виде открытой террасы. Стоит отметить, что есть определенный угол, при котором односкатная крыша может перенаправлять поток воздуха, отводя скопившиеся осадки в нужном направлении.
Выбор кровельного покрытия
Выбор материала для кровельного покрытия – важная и ответственная задача. Односкатная крыша имеет большую площадь, что определяет особые требования к типу кровли:
- Устойчивость к внешним механическим нагрузкам.
- Невосприимчивость к ультрафиолетовым лучам.
- Высокие гидроизоляционные качества.
- Низкий коэффициент теплового расширения.
- Прочность, стойкость абразивному воздействию мелких частиц, принесенных ветром.
Существуют разные типы кровли:
- Пленочный.
- Мастичный.
- Листовой.
- Рулонный.
- Штучный.
Наиболее распространенными видами являются листовые и рулонные материалы – металлочерепица, профнастил, ондулин или рубероид (мягкая кровля).

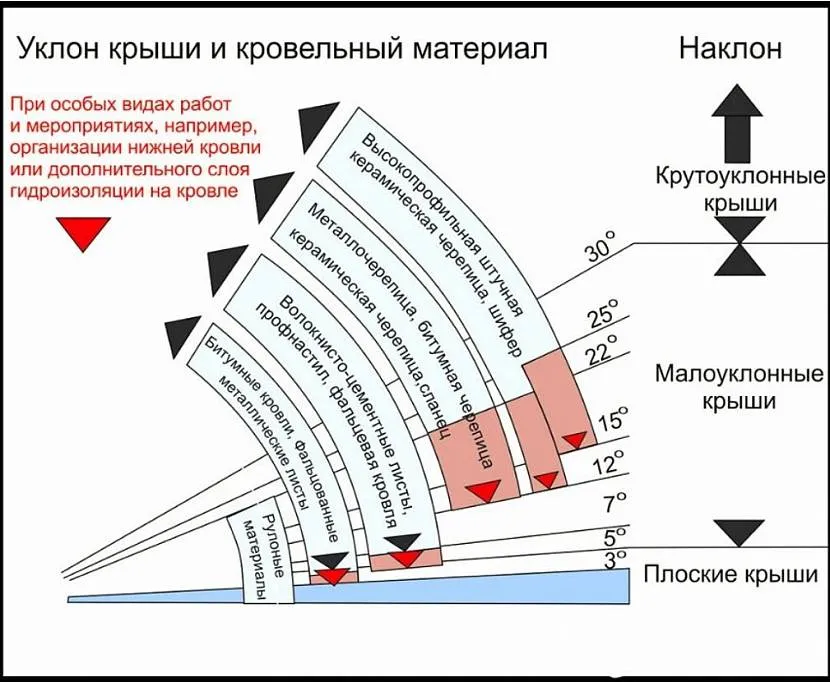

Необходимо учитывать, что каждый тип покрытия имеет свой рекомендованный угол наклона кровли Источник belhouse.by
Среди пользователей самыми востребованными являются металлические виды покрытий – профнастил, металлочерепица и т.п. Они образуют герметичную и прочную кровлю, устойчивы ко всем видам нагрузок. При этом, герметичность нередко становится причиной нежелательных инцидентов, связанных с атмосферными проявлениями. Сильный порыв ветра, направленный с нужной стороны, с легкостью срывает сплошное металлическое полотно, чего не наблюдается при использовании, например, штучных материалов.
Кроме того, металлические покрытия нуждаются в качественном утеплении или, как минимум, шумоизоляции. Во время дождя они издают довольно громкий звук, распространяющийся через конструкции дома по всем помещениям. Мягкие покрытия не шумят, практически не способствуют конденсации влаги, но намного менее устойчивы к внешним воздействиям.

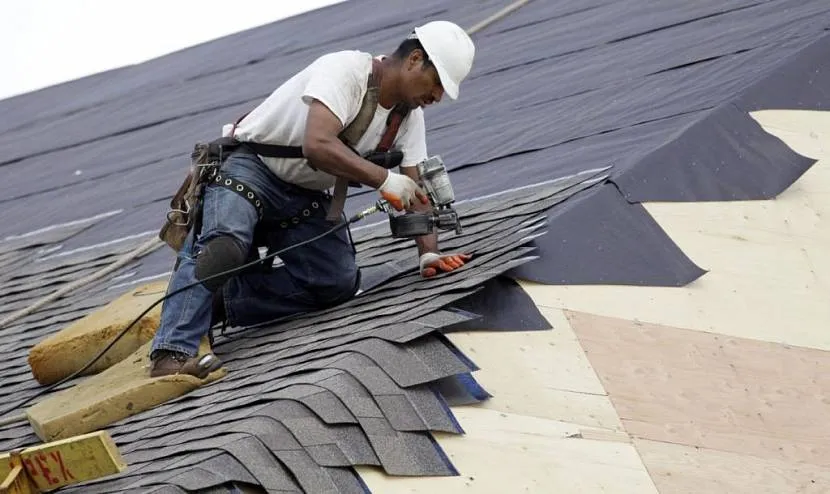

Ремонтопригодность мягкой кровли намного выше, чем у альтернативных вариантов и допускает точечный или частичный ремонт Источник proroofer.ru
Традиционные асбоцементные материалы (гладкие листы или шифер) долговечны и достаточно прочны, но считаются вредными из-за выделения асбестовой пыли. Кроме того, они имеют большой вес, создающий излишнюю нагрузку на стропильную систему. В сочетании с весом снега (один м3 мокрого снега может весить до 950 кг) это может вызвать деформации или разрушение опорной системы кровли. Односкатные кровли с малым уклоном, покрытые подобными материалами, склонны к накоплению снеговых масс из-за высокой шероховатости поверхности, а также вследствие способности впитывать влагу.

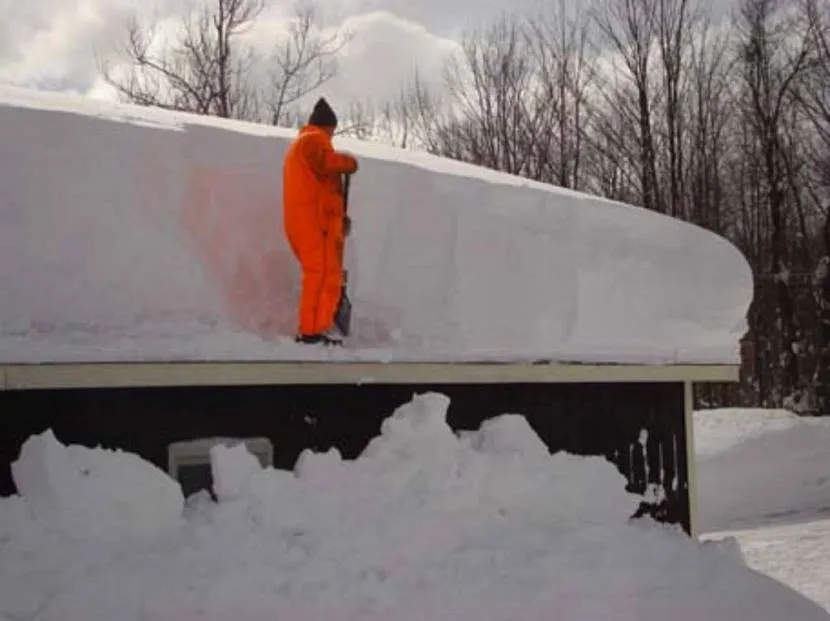

Такая кровля склонна к накоплению снеговых масс Источник eltctricon.ru
Снег примерзает к покрытию и теряет возможность схода, в результате чего на крыше образуются большие сугробы, которые приходится регулярно счищать.
Частые ошибки монтажа и рекомендации по строительству
Основную опасность представляет неправильно подобранный тип и шаг обрешетки. Так, отклонение от интервала, рекомендуемого производителями профилированных материалов приводит к ошибкам их монтажа (под требуемой точкой крепежа просто не оказывается доски). Чрезмерное разряжение досок чревато провисанием кровельных материалов, что особенно заметно в районах с обильными снегопадами.
Мнение, что укладка сплошного покрытия или сокращения шага обрешетки решает все проблемы тоже ошибочно – при таком исполнении крыша плохо продувается и резко растет смета.
Помимо ошибок проектирования, к нарушениям технологии монтажа относят:
Основные достоинства односкатных крыш
Несмотря на то что не всем нравится эстетика здания, над которым смонтирована односкатная кровля (хотя сам по себе вопрос – неоднозначный), многие хозяева загородных участков при возведении построек, а иногда даже — и жилого дома, выбирают именно такой вариант, руководствуясь целым рядом достоинств подобной конструкции.
Односкатные кровельные системы подкупают своей понятностью, простотой расчетов и монтажа
- Материалов для односкатной стропильной системы, тем более, если она возводится над небольшой хозяйственной пристройкой, потребуется совсем немного.
- Самой «жесткой» плоской фигурой является треугольник. Именно он лежит в основе практически любой стропильной системы. В односкатной системе этот треугольник – прямоугольный, что существенно упрощает проведение расчетов, так как все геометрические соотношения известны каждому, кто заканчивал среднюю школу. Но эта простота никак не сказывается на прочности и надежности всей конструкции.
- Даже если ведущий самостоятельное строительство владелец участка ни разу ранее не сталкивался с возведением крыши, монтаж односкатной стропильной системы не должен вызвать у него чрезмерных трудностей – он достаточно понятен, не столь сложен. Нередко, при перекрытии небольших хозпостроек или иных придомовых сооружений вполне возможно обойтись не то что без вызова бригады специалистов, но даже и без приглашения помощников.
- При возведении конструкции крыши всегда важна скорость проведения работ, естественно, без потери качества – хочется как можно быстрей обезопасить строение от капризов погоды. По этому параметру односкатная крыша однозначно является «лидером» — в ее конструкции практически нет сложных соединительных узлов, забирающих массу времени и требующих высокоточной подгонки.
Насколько существенны недостатки односкатной стропильной системы? Увы, они есть, и с ними тоже приходится считаться:
Чердака при односкатной кровле или не предполагается вовсе, или он получается настолько маленьким, что о его широкой функциональности приходится забыть.
В подавляющем большинстве случаев односкатная крыша не предполагает наличия «полезного» чердачного помещения
- Исходя из первого пункта – есть определенные сложности в обеспечении достаточной термоизоляции расположенных под односкатной крышей помещений. Хотя, конечно, это можно исправить – ничто не мешает утеплить сам скат кровли или же расположить под стропильной системой утепленное чердачное перекрытие.
- Односкатные крыши, как правило, делаются с небольшим уклоном, до 25÷30 градусов. Это влечет за собой два последствия. Во-первых, не все виды кровельных покрытий подойдут для таких условий. Во-вторых, резко возрастает значимость потенциальной снеговой нагрузки, что следует обязательно учесть при проведен расчетов системы. Но зато при таких уклонах значительно снижается влияние ветрового давления на кровлю, особенно если правильно расположить скат – в наветренную сторону, в соответствии с преобладающими ветрами на данном участке местности.
В сети можно отыскать немало проектов жилых домов, в которых основной акцент делается именно на односкатную системы крыши
Еще один недостаток, пожалуй, можно отнести к очень условным и субъективным – это внешний вид односкатной крыши. Он может не прийтись по душе любителям архитектурных изысков, дескать, очень упрощает облик постройки. На это тоже можно возразить. Первое – простота системы и экономичность возведения часто играют все же решающую роль при строительстве подсобных сооружений. А втрое – если посмотреть обзор проектов жилых домов, то можно встретить очень интересные дизайнерские варианты, в которых упор сделан именно на односкатной крыше. Так что, как говорится, о вкусах не спорят.
Про какие требования нужно не забыть?
Еще на этапе проектирования здания необходимо ознакомится и учесть нормы действующего законодательства относительно важных параметров конструкции.
При возведении верхней части здания за основу следует взять обновленную версию СНиП II-26-76 «Кровли» от СП 17.13330.2011. Где указано, что уклон плоской кровли должен находиться в пределах 2–12 градуса.
Но в то же время действующие нормативы не дают четкого разграничения между плоской и скатной кровлей и конкретные требования относительно уклона последней СНиП не содержит.
Поэтому определить вид кровли и угол ее наклона можно, учитывая выбранный материал, предполагаемую нагрузку и особенности климата.
Как рассчитать угол наклона кровли из профнастила
Если крыша двухскатная, для расчета нам понадобится высота конька и половина ширины постройки. К примеру, наш дом шириной 6 метров, высота от верха стены до коньковой доски 1,8 м. Теперь придется вспомнить общий курс геометрии и формулу тангенса угла: tgA=a:b. Считаем: tgA=3:1,8=1,67 В таблице Брадиса находим примерное значение угла наклона: 58-59 градусов. Можно округлить до 60.
Кстати, угол наклона кровли – тот редкий случай, когда «правило золотой середины» не работает. Профессиональные строители никогда не делают его 35-45º. Такая крыша и снег надолго задерживает, и ветровые нагрузки плохо переносит.
Угол наклона односкатной крыши из профнастила
Несмотря на то, что под такой кровлей, как правило, не планируют чердачных помещений, угол наклона необходимо все-таки выбрать больше 12 градусов. В противном случае, когда минимальный угол наклона односкатной крыши из профнастила составляет от 6 до 12 градусов, придется проводить дополнительные мероприятия.

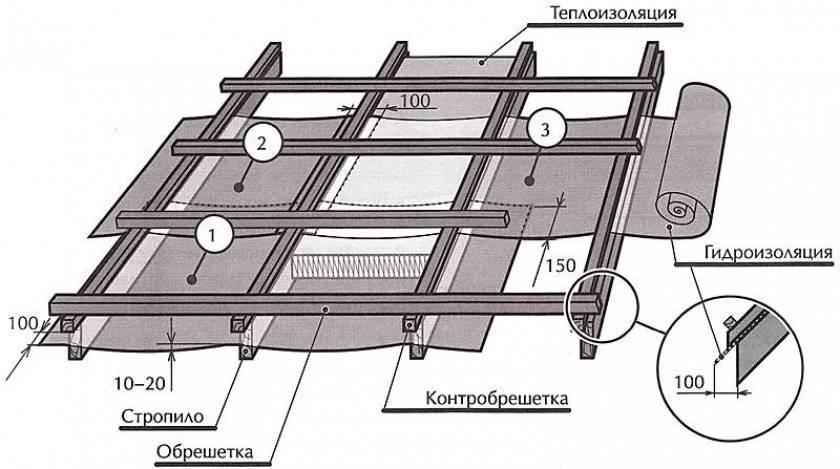

Во-первых – делать сплошную обрешетку, с расстоянием между досками в 1 см, на случай их разбухания. Ведь с такой кровли снег не будет скатываться. Это потребует периодической его уборки с кровли, значит, она должна выдерживать еще и ваш вес.
Во вторых, придется делать больше нахлест на продольных стыках. Вдобавок все стыки: и продольные, и поперечные нужно промазать герметиком, лучше силиконовым. Иначе ветер будет загонять дождь под профлисты, да и снег при весеннем таянии или во время оттепели будет задерживать воду, и она также будет затекать через стыки.
Зато такая кровля хорошо защищена от механических воздействий, благодаря своей жесткости
Системе водоотведения тоже необходимо уделить должное внимание. После дождя на ней не должно быть остатков влаги, и тем более, грязи, а она обязательно будет копиться, следовательно, кровлю нужно периодически мыть, чтобы покрытие служило, как можно дольше
Теперь вы знаете, как правильно рассчитать угол наклона крыши профнастила, и как грамотно определить оптимальный уклон ската, который зависит еще и от предназначения чердачного пространства. Если там задумывается мансарда, хочется, чтобы объем помещения был побольше. В этом случае разумно скат сделать ломаным, из двух частей. От конька – пологим, а вторую часть – к карнизу – более крутым. Такие кровли хорошо себя зарекомендовали, благодаря рациональному подходу к этому вопросу: и места много, и кровля функциональная.
Преимущества и недостатки минимального угла наклона
Почему вообще стоит вопрос о минимально допустимой норме для двускатной и односкатной крыши? В чем преимущества низких конструкций? Далее перечисляются некоторые их плюсы:
- Уменьшение расхода кровельного материала. Если крыша высокая, ей необходима более массивная стропильная система. Уменьшая же угол ската, можно снизить стоимость всей конструкции. Однако стоит учесть, что и нахлест листов будет больше у низких кровель.
- Безопасность при выполнении кровельных работ.
- Односкатные крыши лишены конька, а значит и всего объема работ с ним.
Помимо преимуществ, низкая кровля имеет и ряд недостатков:
- Медленный сток воды, а значит высокая вероятность протеканий и порчи кровельного пирога. Для этого листы в местах нахлеста необходимо герметизировать.
- Высокая снеговая нагрузка на крышу. В некоторых случаях при обильных снегопадах нужно будет самостоятельно чистить крышу из профлиста от снега.
- Невозможность оборудовать жилую мансарду.
Расчет угла кровли в зависимости от снеговых и ветровых нагрузок
Для определения вероятного действия от выпадения осадков на строение (угол наклона двускатной крыши) используется карта снеговых нагрузок Российской Федерации (сопредельных стран).
Карта снеговых нагрузок Российской Федерации
При этом для расчета угла ската кровли используется значение числителя (первая цифра дроби), то есть среднестатистический вес снежного покрова для горизонтальной плоскости. Планируемый угол уклона крыши учитывается коэффициентом µ, составляющим для крыш со скатом:
- менее 25о – 1;
- 25…60о – 0,7 (интерполируется согласно данным, приведенным выше);
- более 60о – не учитывается.
При постройке дома, например, в Подмосковье, здание попадает в третью зону со средней снеговой нагрузкой 180 кг/м.кв. При планируемой кровле с углом наклона в 30о цифру следует умножить на коэффициент 0,7 – итоговое значение составит 126 кг/м.кв.
Для расчета ветровых нагрузок используется аналогичная схема. По карте ветровых нагрузок определяется зона, по месту расположения строения (между зданий, на открытом месте) – тип воздействия ветрового потока. Эти параметры дают начальную формулу, как рассчитать угол наклона крыши.
Карта ветровых нагрузок России
Место расположения здания учитывается коэффициентами из таблицы.
*- Место размещения для дома высотой в 5 м включает область с радиусом 5х30 = 150 м. Таким образом, даже в крупном городе дом, выстроенный в частном районе, будет считаться находящимся в зоне с малоэтажной застройкой.
Упрощенный расчет нагрузки от действия ветра для здания в Подмосковье, распложенного на берегу водоема значительной площади, позволяет получить цифру:
- для зоны 1 (Москва и Подмосковье) среднестатистическая нагрузка составляет 32 кг/м.кв.;
- для ската в 30о, высоты 5…10 м и размещения на открытой местности принимаем коэффициент 1,0;
- конечный результат – 32х1,0 = 32 кг/м.кв.
Однако, помимо обычного воздействия ветра, необходимо учесть его аэродинамическую составляющую.
Иллюстрация — ветровые нагрузки на крышу
В зависимости от преобладающего направления ветрового потока, он будет стремиться сорвать кровлю или «прижать» ее к стропилам. Поэтому с учетом розы ветров рассчитывается усилие для наиболее нагруженных зон и полученное значение применяется для всей конструкции, чтобы унифицировать ее и не использовать в разных зонах стропила различного сечения. Так, с учетом приведенных выше расчетов и планируемой двускатной кровли, принимаем для ветра во фронтон (торец здания) коэффициент -1,4 и умножаем его на номинальное значение ветровой нагрузки: 32х(-1,4) = 44,8 кг/м.кв.
Полученные данные по ветровой и снеговой нагрузке суммируются, при этом знак коэффициента аэродинамического влияния ветра не учитывается. Для расчетного случая итог составит:
126+44,8 = 170,8 кг/м.кв.
Это не превышает допустимой нагрузки на стропильные системы обычной конструкции 300 кг/м.кв., соответственно, крыша с таким углом наклона вполне допустима для данной местности.
Преимущества и недостатки кровли с одним скатом
Односкатная крыша имеет положительные и отрицательные свойства, которые выражены в следующем:
Таблица: преимущества и недостатки односкатных крыш
| Преимущества | Недостатки |
|
|
Порядок монтажа односкатной крыши
Технологический процесс монтажа односкатной крыши начинается с устройства мауэрлата, после чего возводится система стропил и монтируется обрешетка, а в завершении создается кровельный «пирог» из изоляционных материалов и финишного покрытия.

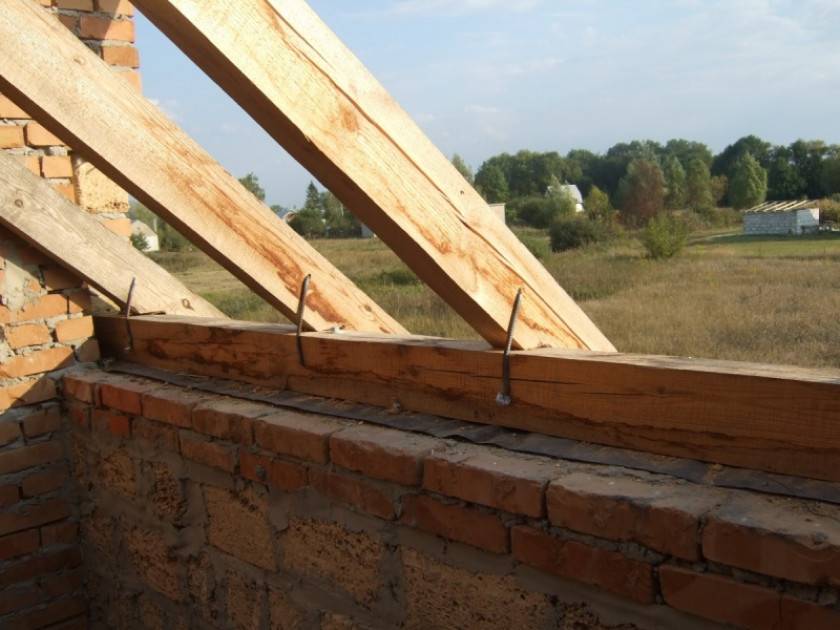

Мауэрлат – один из важнейших элементов системы. Функции мауэрлата описывались ранее. Для изготовления данного компонента отлично подойдет прочный брус размерами 15х10 см.
Стропила можно изготовить из клееного бруса 10х10 см или доски размерами 15х5 см. В случае, если стропильную ногу приходится собирать из двух частей, сделайте все так, чтобы стык опирался на стойку.
Предварительно в местах прилегания стропильных ног к мауэрлату в стропилах нужно создать специальные технологические вырезы. Для скрепления элементов конструкции используйте гвозди. При выборе шага установки стропил ориентируйтесь на ширину теплоизоляционно го материала. Также обязательно учитывайте вес будущего финишного покрытия. Чем тяжелее кровельный материал – тем меньшие пролеты должны быть между стропильными ногами.
Первый шаг. Лучше всего собирать элементы системы стропил на земле. Наиболее популярным вариантом стропильной системы для односкатной крыши являются наклонные стропила.
«Ноги» наклонных стропил опираются на внешние стены под требуемым углом. Сверху элементы соединяются и надежно опираются на деревянный брус. Последний поддерживается за счет подкосов и стоек. Подкосы крепятся к несущим наружным стенам или перегородкам.
Второй шаг. Набейте обрешетку поперек стропил.
Третий шаг. Создайте контробрешетку.

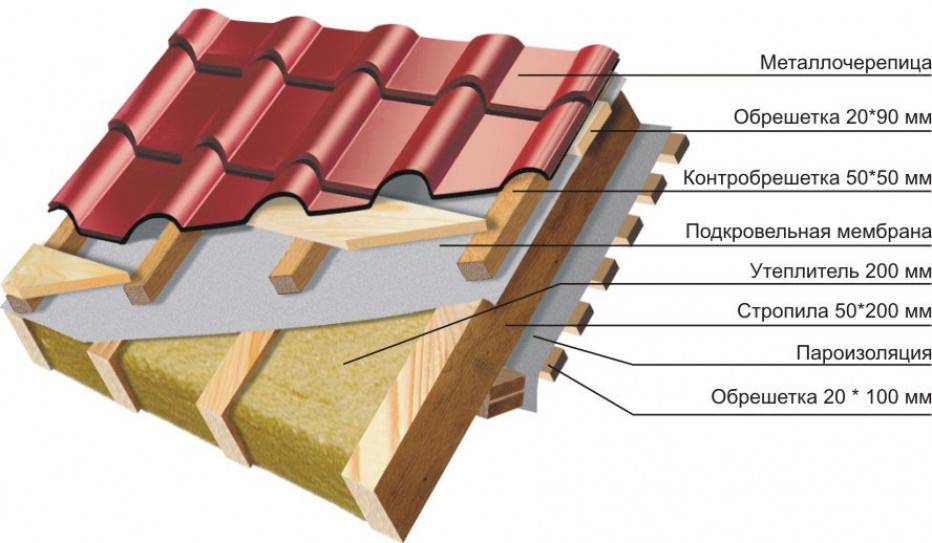

Четвертый шаг. Уложите утеплитель в пространство между стропилами.минеральная вата
Пятый шаг. Со стороны чердака закрепите к стропильной системе пароизоляционную пленку.
Шестой шаг. Уложите поверх утеплителя гидроизоляционны й материал.
Седьмой шаг. Уложите выбранное кровельное покрытие.
На этом устройство односкатной крыши можно считать практически завершенным. Останется лишь установить дополнительные аксессуары в виде водостока, флюгера и т.д. В этом моменте ориентируйтесь на собственные предпочтения.
Таким образом, монтаж крыши безо всяких проблем выполняется своими руками. В возведении односкатной кровельной конструкции нет абсолютно ничего сложного, нужно лишь во всем следовать инструкции и не забывать полученные рекомендации.
Удачной работы!
Видео – Односкатная крыша своими руками пошагово
Проекты домов с односкатной крышей востребованы, что указывает на рациональность, эффективность и экономическую выгодность устройства кровель с одним скатом.
Односкатная крыша популярна не только в частном домостроении, но и массово используется для покрытия пристройки к дому, сараев, временных строений, гаражей и хозяйственных построек. С точки зрения конструкции, односкатная крыша – это прямоугольник, расположенный в одной плоскости и не имеющий изгибов.
Преимущества односкатной крыши:
меньшая подверженность ветровой нагрузке. Это связано с тем, что парусность у крыши с одним скатом ниже;
нет ограничений на выбор кровельного материала. Обусловлено тем, что угол наклона односкатной крыши может быть минимальным, начиная с 0°, т.е. имеет абсолютно плоскую поверхность;
простота конструкции. Предоставляет возможность выполнить строительство односкатной крыши своими руками;
сравнительно быстрое строительство. Уменьшение количества конструктивных элементов сокращают сроки возведения;
малый вес. Утверждение справедливо для крыш, которые не укрывают мансардный этаж;
можно создавать сложные конфигурации из множества скатов, расположенных на разной высоте. Тогда технически это будет односкатная крыша, а практически – необычная кровля;
экономия ресурсов – материала, времени и денег;
постройка односкатной кровли единственный вариант в том случае, когда существует запрет на скат воды на проезжую часть, на участок соседей и т.п;
Несмотря на существенное уменьшение площади под односкатной кровлей, она оставляет возможность устройства мансарды.
Недостатки односкатной крыши:
У каждой медали две стороны. Так и односкатная крыша имеет свои минусы:
необходимость монтажа более надежной водосточной системы. Поскольку сток воды идет только в одном направлении, нужно выбрать систему большего диаметра.
Нюанс. Лучше отдать предпочтение металлической системе водостоков и закрепить кронштейны на расстоянии 40 см.
незначительная полезная площадь чердака при незначительно уклоне;
В результате, достоинств намного больше.
Материал подготовлен для сайта
Оптимальный угол наклона односкатной крыши из профнастила
Мы уже выяснили, что размер уклона односкатной крыши зависит от количества осадков, выпадаемых в том или ином регионе, а также в типе используемого кровельного материала.
Профнастил является достаточно «вредным» материалом, ведь он обладает множеством слоев с различным размером волн, а также толщиной самого материала.
Согласно СНиП, минимальный уклон для жилых помещений, кровля которых покрыта профнастилом, составляет 12 градусов. Согласно этим же правилам, оптимальный параметр этого наклона должен составлять 20 градусов.
Долгое время односкатные крыши считались уделом гаражей или различных нежилых помещений, но в последнее время ситуация меняется. Многие отмечают тот факт, что при выборе такого типа кровли, внутренний дизайн помещения становится более оригинальным, хоть и более хлопотным по части отделки.
Но это не останавливает тех, кто ценит в своем доме не только надежность, но еще и привлекательный внешний вид.
