Способ изготовления мини-дрели своими руками

Дрель из зубной щетки

На первый взгляд – звучит абсурдно. Но речь пойдет об электрической щетке, внутри которой вполне надежный моторчик. Достаточно добраться до стального вала, на который одевается редуктор с вращающимися щетинками, и заготовка у вас в руках.

На вал одевается все тот же цанговый патрон, а вместо батареек устанавливаются аккумуляторы. Или можно приспособить подходящий сетевой блок питания.

Сверлить стены таким прибором не получится, а вот отверстия в печатной плате – запросто. В принципе, можно использовать любой компактный электроприбор, у которого удобно расположен вал двигателя. Например, старую электробритву.

Из чего изготовить

В сети интернет можно найти массу видео материалов по изготовлению самодельных моделей мини устройств. Наиболее популярные конструкции мини дрелей представляют следующий список:

1. МД из электрического патрона.
2. Полный аналог фабричного «дремеля».
3. Дрель из зубной щётки.
4. МД из привода принтера.
5. Экономный вариант без корпуса.
6. Вторая жизнь старому магнитофону.
7. Идея с антиперспирантом.

МД из электрического патрона

В каждом доме найдётся электрический патрон для лампочки. Из него можно изготовить корпус. Встречаются стандартные патроны и корпуса для лампочек-миньонов. И те, и другие пригодны для самоделок. Всё зависит от внешнего диаметра электродвигателя.

Изготовление происходит следующим образом:

1. Сердцевину фурнитуры удаляют.
2. Отвинчивают заднюю крышку.
3. Внутрь корпуса вставляют моторчик, боковую поверхность которого покрывают термоклеем или холодной сваркой.
4. Подгоняют толщину вала под размер отверстия цангового зажима.
5. На переднюю часть корпуса клеят полимерную крышку от пластиковой ёмкости. Предварительно в крышке вырезают отверстие для прохода штока мотора.
6. Патрон крепят к валу фиксаторным поперечным винтом.
7. Провода двигателя продевают через отверстие в привинченной крышке, которые затем соединяют с выходными клеммами выпрямителя.
8. Если удастся поместить в задней крышке электропатрона микровыключатель, то пользоваться дрелью будет удобно.

Обратите внимание! Регулятором выпрямителя меняют силу тока и величину напряжения, тем самым увеличивают или снижают скорость вращения функциональной насадки. При этом не нужно забывать, что при превышении допустимых показателей тока возникает риск «спалить» двигатель

Полный аналог фабричного «дремеля»

Мини дрель часто называют дремелем по названию – ведущего производителя данного вида электроинструмента. Сделать самоделку, полностью аналогичную модели «Dremel», практически невозможно.

Всё зависит от мастера в плане подбора запчастей. Изготовление самоделки в условиях домашней мастерской никогда не сравнится с профессиональным производством МД. Хотя при определённом старании можно достичь некоторых успехов в этом направлении.

Совет. Не надо вслепую копировать модель промышленного изготовления. Лучше приобрести готовый инструмент.

Дрель из зубной щётки

Те, кто пользовался электрическими зубными щётками, знают, как быстро чистящие насадки приходят в негодность, а новые щётки невозможно найти в продаже. Если таковая завалялась в домашнем хозяйстве, то это подходящий вариант сделать мини дрель.

Сложность изготовления состоит в удалении вибратора и установке патрончика на вал движка. Устройство питается от батарейки или от аккумулятора 18650. Такое устройство не будет обладать большим количеством оборотов вала моторчика. Зато МД будет хорошо служить в качестве гравёрного инструмента.

Динамо-машина из привода принтера

Старый принтер – прекрасный «поставщик» деталей для изготовления мини дрели. Из устройства извлекают электродвигатель и блок питания. Если вал электромотора слишком толстый, его обтачивают на точиле. Двигатель включают и подносят к абразиву. Регулярно меряя диаметр, обточенный шток подгоняют под проём цангового патрона. Выполнив все работы по установке корпуса, креплению патрона, монтажу концевого выключателя, прибор подключают к блоку питания. После этого остаётся установить нужную функциональную насадку и приступить к работе.

Движок от старого принтера

Экономный вариант без корпуса

Чтобы не заниматься поиском подходящего изделия для корпуса дрели, двигатель оборачивают термоусадочной плёнкой в 2 слоя. Прогретое покрытие плотно охватывает боковую поверхность моторчика, создавая тем самым надёжную изоляцию электроинструмента.

Мини дрель без корпуса

Вторая жизнь старому магнитофону

У бережливого хозяина можно найти старый магнитофон или плеер. Если звуковоспроизводящее устройство выполнено в стационарном виде, то используют блок питания, как и в предыдущем случае.

Движок от плеера тоже приспосабливают для вращения патрона с насадкой. Прибор будет мобилен, так как в блок питания вместо батареек помещают мощные пальчиковые аккумуляторы.

Электродвигатель от магнитофона

Идея с антиперспирантом

Корпус от использованного шарикового дезодоранта вполне пригоден для изготовления мини дрели. Преимуществом данного варианта является форма пластикового флакона. Он сделан так, чтобы было удобно и крепко держать в руке.

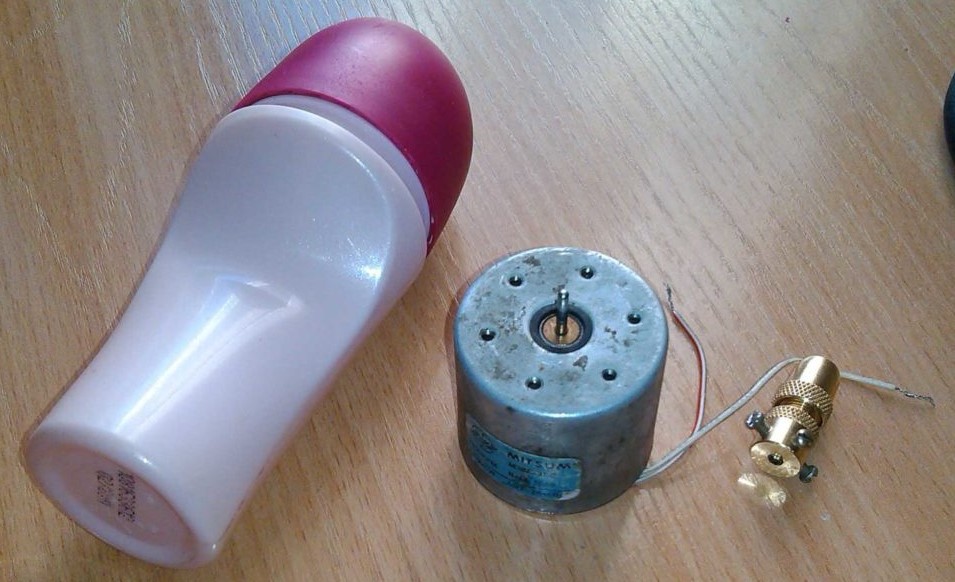

Корпус шарикового дезодоранта

Дополнительная информация. При изготовлении корпуса МД нужно стараться кнопку включения установить в зоне доступности большого пальца руки работника. Это создаст дополнительную комфортную опцию управления прибором.

Полный аналог фабричного «дремеля»

Для изготовления понадобится моторчик с питанием 5V или 12V, который можно извлечь из сломанной детской игрушки, миниатюрного вентилятора, принтера, магнитофона, или просто купить на Aliexpress. Если дрель планируется использовать не только для сверления печатных плат, можно изготовить удобный корпус из полипропиленовой водопроводной трубы. Подбираем диаметр таким образом, чтобы мотор плотно держался за стенки. Вентиляция, как правило, проходит вдоль вала. Можно использовать пустую тубу из-под строительного герметика.

Торцевые заглушки выпиливаются из любого материала: например, ПВХ или акрила. Если двигатель достаточно мощный – зарядное устройство от старого мобильника не подойдет. Нужен запас по току хотя бы 3А (для 5 вольт). Хороший вариант – старый блок питания от компьютера (можно за копейки приобрести на радиорынке).

Совет: Из компьютерного блока питания можно сделать универсальный источник для домашней мастерской. Стабильное питание 5V с нагрузкой до 20 ампер, и 12V с нагрузкой до 8 ампер. Можно подключать и «дремель», и паяльник.

Цанговый патрон приобретается в магазине: отдел комплектующих для граверов и «дремелей». Если есть необходимость регулировки оборотов – можно изготовить схему самостоятельно, или приобрести готовый блок.

На иллюстрации китайский регулятор и блок питания от интернет-роутера (12V, 1,2A).

С помощью такого самодельного «дремеля» можно не только сверлить миниатюрные отверстия. Установив соответствующую насадку, вы сможете работать фрезой, шарошкой, или отрезным диском.

Из чего изготовить?

Вариантов исполнения мини-дрели, изготовленной собственными руками, может иметься несколько. Порыв вашего воображения сдерживается исключительно наличием необходимых компонентов. Оптимальной считается портативная дрель
, сделанная своими руками из двигателя от электробытовой техники. Можно применять двигатели от самых разных приборов.

Перечислим некоторые из них.

Фен
. Такой вариант будет лучшим, поскольку ресурса мотора от фена вполне хватит для того, чтобы дрель имела возможность осуществлять все свои базовые задачи. Предельное количество оборотов в минуту данного мотора составляет 1500-1800.

Аудиомагнитофон
. Ввиду того что мощность мотора аудиомагнитофона крайне мала, единственное, что может выйти из этой задумки – дрель для плат. Электропитание моторчика происходит от 6 вольт, а это означает, что вам будет необходимо найти подходящий зарядник либо батарейку.

Катушки от удочки
. Маленькая дрель может быть сделана из простой катушки для уды. Ее конструкция будет употребляться в роли двигателя, и путем ручного вращения приводить в работу патрон со сверлом. Плюсом такого метода является легкость создания и отсутствие потребности в питании от батареи либо электрической сети.

Игрушки на радиоуправлении
. Мощность движка зависит от изготовителя. Китайский ширпотреб в основном оборудован слабыми моторами

Образцы знаменитых торговых марок, к примеру, WLToys, Maverick либо General Silicone оборудованы высококачественными, прочными и, самое важное, сильными моторами

Из блендера
, покрывающегося пылью где-то в закромах, можно также изготовить такое полезное приспособление, как мини-дрель либо гравер.

Поскольку нам не придется «изобретать колесо», так как у блендера уже имеются собственные корпус и электродвигатель, мы сделали отдельное описание изготовления из данного прибора дрели в домашних условиях.

Итак, нам понадобятся:

• кожух и электромотор от блендера;
• цанговый патрон для дрели (следует купить в магазине стройматериалов);
• переключатель либо кнопочка.

Схема создания нашей самоделки следующая:

• разбираем корпус блендера;
• вставляем в корпус переключатель, затем подсоединяем его к электрическому двигателю;
• теперь нам нужен цанговый патрон, насаживаем его на ось мотора;
• в кожухе проделываем отверстие под размер приспособления для зажима;
• собираем кожух, и наша самодельная мини-дрель готова к эксплуатации;
• в приспособление для зажима устанавливаем сверло либо насадку для гравера и используем.

Однако подобного устройства вполне хватает, чтобы осуществлять простую работу, к примеру, сверлить в платах отверстия либо выполнять гравировку деталей.

Сверлильный станок, зачем он нужен

Просверлить тонкий материал не проблема. Достаточно взять в руки дрель, несколько секунд – и работа выполнена. Но что делать, если необходимо точно выверенное отверстие в толстом брусе? Ручной инструмент не подойдет, велик риск испортить заготовку. Результатом будет смещение центра отверстия, изменение геометрии, рваные края. Избежать подобных недочетов и создать отверстие с заданными параметрами поможет сверлильный станок.

Благодаря надежной фиксации обрабатываемой детали и центровке инструмента обеспечивается точность сверления, которую не удастся добиться, работая дрелью. Точность – обязательное условие при изготовлении мебели в домашней мастерской. Для создания самодельного присадочного станка для мебели придется слегка доработать уже готовый инструмент. Изготовление не потребует особых усилий и времени.

Не стоит забывать и об универсальности данного станка: меняя сверла, можно работать с любым материалом, от мягкой древесины до металла, легко просверливая листовую сталь. Вместо сверла можно использовать фрезу, тогда устройство заменит фрезерный станок небольшой мощности. Помимо всего прочего, сверлильный станок заметно облегчит труд мастеру. Работать со стационарным устройством легче, нет необходимости держать на весу тяжелый инструмент.

Что потребуется для работы?

Вариантов изготовления мини дрели своими руками существует несколько. Но наличие материала мало в чем отличается. Итак, чтобы сделать мини дрель своими руками, понадобится следующее:

• провод;
• патрон для сверла;
• баночка от мыльных пузырей (для корпуса);
• моторчик;
• сверло;
• термоклей.

Когда все из списка приобретено, можно приступать к работе.

Процесс изготовления мини дрели

Схема регулятора оборотов
для мини дрели.

Начнем выполнение работы с корпуса вашего инструмента. Им будет служить баночка от мыльных пузырей. Думаю, каждый сможет найти ее у себя дома, особенно те, у кого есть дети. Дно у банки отрезаем, а на крышке проделываем отверстие для проводов. Основание готово.

Далее займемся моторчиком. Его можно взять из детской игрушки (например, машинки). Также функцию мотора может выполнить 9-вольтовый двигатель от кассетного магнитофона (если такой у вас еще завалялся) или моторчик из автомагнитолы.

Теперь вам нужно соединить патрон и моторчик. Для этого мотор обезжирьте спиртом и прикрепите к патрону с помощью горячего клея. Если после этого конструкция будет неустойчивая, будет проявляться вибрация, то вместо горячего клея нужно будет воспользоваться холодной сваркой. Она выглядит, как пластилин. Этим веществом вам нужно будет соединить мотор и патрон. Делайте это быстро, так как холодная сварка почти мгновенно застывает и становится, как железо.

Соединенный патрон и моторчик следует засунуть в баночку из-под мыльных пузырей через прорезанное дно так, чтобы провода выходили через отверстие на крышке банки (то есть мотором вперед).

Провода аккуратно высуньте в щель. Мини дрель почти готова.

Чертеж мини электро дрели.

Далее вы должны припаять провода питания и моторчика. Обеспечьте полную изоляцию всех проводов, которые находятся в крышечке от банки. Для этого вы можете обклеить их термическим клеем. Теперь ваша мини дрель своими руками готова. Вам осталось просто прикрутить крышечку к основе баночки. Такую мини дрель вы можете использовать как через блок питания, так и с помощью аккумуляторных батареек. А это делает этот инструмент мобильным, так как иногда вам нужно просверлить дырку, а розеток под рукой нет.

Совет тем, кто любит самоделки: выбирая патрон, не берите цанговые, так как они не практичные в замене. Чтобы сменить в цанговых сверло, нужно поменять полностью всю кассету.

Альтернативный способ изготовления мини дрели своими руками

Еще можно сделать дрель своими руками с выключателем. Как уже ранее говорилось, особых отличий от нужных материалов в первом случае нет. Вам понадобится:

Схема мини дрели.

• пустой флакончик от шарикового дезодоранта;
• электродвигатель;
• патрон для сверла (а вот тут понадобится цанговый);
• разъем RGA;
• выключатель.

Как обычно, начинаете с подготовки корпуса для мини дрели из флакона. Для этого в крышке просверливаете отверстие для патрона и сверла. Далее с помощью канцелярского ножа в дне флакона вам нужно будет вырезать место для разъема RGA, а на самом флаконе — отверстие для выключателя.

Потом электродвигатель нужно соединить с патроном. Когда будете покупать цангу, не забудьте спросить у продавца, на какой диаметр вала она рассчитана. Вам нужно, чтобы отверстие цанги впритык соединялось с валом вашего двигателя. Обычно вал на моторчиках равен 2,3 мм и 1,5 мм в диаметре. Перед покупкой цангового патрона измерьте его. Наденьте цангу на моторчик. Не забывайте протянуть болты.

Далее засовываете во флакон шарикового дезодоранта соединенный патрон и электродвигатель. Садится он идеально, так что фиксировать вам его не придется.

Подключаете провода (подводите их к разъему) и выключатель к электродвигателю.

Ваша самодельная мини дрель готова.

Подключаете ее к розетке и пользуетесь кнопкой выключателя. Не забудьте сверло держать перпендикулярно плоскости поверхности. Ведь если немного перекосить сверло, можно его сломать.

Собранная своими руками дрель может сверлить и пластик, и дерево, и текстолит. Это очень удобная вещь, которую можно сделать за считанные минуты. Удачи вам в изготовлении мини дрели!

Варианты оболочки

Если ради того, чтобы сделать приспособление для зажима, будет необходимо зайти на Aliexpress либо иной похожий портал в поиске цангового патрона, с кожухом все значительно легче. Для его создания сгодится хлам, которое по обыкновению выбрасывается.

Разберем несколько вариаций.

Флакон от дезодоранта-антиперспиранта
. Отдельные емкости из пластика безупречно подходят по габаритам под мотор от аудиомагнитофона либо проигрывателя компакт–дисков. В ситуации, когда двигатель немного больше по габаритам, следует вставить его с незначительной натяжкой. В крышке флакона от антиперспиранта надо прорезать отверстие для выведения цангового патрона. Для большей практичности в самом низу можно поставить гнездо для подсоединения источника питания, а с боковой стороны кнопочку включения/отключения. Это дает возможность держать дрель в стороне от блока.

Патрон для присоединения ламп накаливания
. Вариант, конечно, малоприменимый – проделать отверстие в таком крепком пластике не выйдет, следовательно, кнопочку включения нужно будет закрепить на оболочке посредством клея.

Дрель является универсальным и необходимым инструментом в хозяйстве. С ее помощью можно не только повесить картину или мебель, но и починить предметы. Но часто такого инструмента в доме просто не имеется, а просить постоянно у соседей тоже неудобно. Купить же качественную дрель в магазине будет стоить немалых денег, на что не каждые смогут решиться.

Учитывая все это, мастера-любители придумали несколько простых способов того, как сделать мини дрель своими руками из дешевых и доступных материалов. На сегодняшний день существует несколько таких способов, рассмотрим самые простые из них.

Насадка на шуруповерт

Немного поразмыслив можно смастерить насадку для шуруповерта.

Такую простейшую по своей конструкции насадку можно создать без лишних сложностей.

Идея хороша тем, что нет необходимости тратиться на дополнительные детали. Все что нужно, уже есть в конструкции дрели. Необходим только токарный станок, болгарка, сварочный аппарат и конечно же — шуруповерт, насадку на который мы сейчас будем делать:

1. Снимаем две крышки с корпуса дрели. Откручиваем упорную часть.
2. Выбиваем шплинт с малой шестерни и снимаем ее с вала, на котором крепиться сверлильный патрон.
3. С помощью точильного станка растачиваем конусный наконечник вала до 10 мм.
4. Вставляем вал обратно в корпус дрели, надеваем шестерню и шплинтуем.
5. С правой стороны болгаркой отрезаем вал с резьбой.
6. Вкручиваем резиновую рукоять (улучшенный вариант) в корпус справа.
7. Срезаем резьбовую часть вала большой шестерни.
8. К валу большой шестерни необходимо приварить головку.
9. Прикрутить две крышки к корпусу обратно и смазать шестерни специальной графитной смазкой.
10. Насадка готова к использованию!

Механизм «самоделки» позволяет ввинчивать и вывинчивать болты и гайки в труднодоступных местах. Увеличивает крутящий момент в 6-7 раз. Поскольку насадка имеет большую длину, чем простой шуруповерт, то инструмент может быть использован в хозяйстве, для сборки мебели, при ремонте автомобилей, если к гаечному соединению не добраться другим способом.

Видео инструкция изготовления мини дрели.

Инструменты для изготовления мини дрели:

1. Электро дрель или любое сверлильное оборудование.2. Электролобзик или ножевка.3. Отвертка.4. Канцелярский нож.5. Паяльник.6. Наждачнвая шкурка.7. Напильник или надфиль.8. Клей для пластика.9. Тиски или струбцина.10. Пассатижи или плоскогубцы.11. Сверла.12. Орезная машинка.13. Отрезной круг по металлу.

Материалы для работы:

1. Электродвигатель подходящего размера, можно подобрать в китайском интернет магазине.2. Аккумулятор емкостной 18650, на напряжение 3,7 вольта.3. Колодка для крепления аккумулятора.4. Набор проводов.5. Цанговый патрон с набором цанг.6. Фановая трубка, подбирается под электро двигатель.7. Выключатель.8. Кнопка.9. Припой.10. Паяльная кислота.11. Саморезы.12. разъемы папа-мама.12. Сверла, фрезы, диски для последующей работы.13. Хомут фиксации электро двигателя.

Порядок изготовления:

1. Замеряем размер корпуса из фановой трубки, исходя из компоновки.2. Отрезаем нужный размер трубки для корпуса.3. Высверливаем и разворачиваем отверстия, в получившемся корпусе дрели, под кнопку и выключатель.4. Переделываем колодку аккумулятора под наш размер, доступно показано в видео ролике.5. Подрезаем хомут крепления электродвигателя.6. Производим пайку комплектующих для электропитания электродвигателя.7. Изготавливаем заднюю крышку дрели.7. Производим сборку мини дрели.8. Тестовый запуск Мини электро дрели.

Технический анализ мини дрели:

— бюджетные затраты на комплектующие конструкции;— достаточная компактность изделия;— удобное использование и управление мини дрелью;— автономность использования;

— малая мощность;— недостаточное напряжение для высококачественной эксплуатации.

На сегодня все. Пишите комментарии, критикуйте по существу и заходите еще.

Второй вариант — Самостоятельная сборка (2 видео)

Если поставлена задача — сделать своими руками миниатюрный инструмент, то необходимо изначально подобрать электропривод. В качестве электропривода подойдет моторчик от различных устройств – принтера, старого кассетного магнитофона или от обычной детской электрифицированной игрушки.

В зависимости от мощности электродвигателя можно строить мини болгарку по двум направлением. Первое направление – это использование сетевого источника питания. Например, от старого мобильного телефона. Второе направление предусматривает полностью автономную модель из моторчика, который будет приводиться в действие от батареек или аккумуляторов.

Разница между двумя направлениями в конструкции корпуса. В первом случае место потребуется только для электродвигателя, а во втором надо будет установить батарейный отсек.

Для корпуса очень удобно применить отрезок трубы ПВХ. Если ее диаметр несколько больше диаметра электродвигателя, то на двигатель можно подмотать изоленту. Закрепить двигатель можно с помощью клеевого пистолета.

В качестве заглушек можно использовать пробки, которые одеваются на трубы ПВХ при транспортировке и хранении. В передней пробке необходимо проделать отверстие под вал двигателя, а в задней под провод питания. На корпусе надо закрепить разъем подключения питания и выключатель.

Идеальным вариантом будет возможность закрепить на валу какой-нибудь цанговый зажим. Это позволит использовать стандартные боры, сверла и нестандартные мини фрезы и диски. Если установить цанговый зажим не получится, то можно соединить вал и режущий инструмент с помощью двойного контакта из электрической колодки.

Подобным путем можно изготовить корпус и для мини болгарки с автономным питанием. Только после установки в него двигателя, необходимо установить и блок батарей. Провода от батарей будут подключаться через выключатель, установленный на корпусе.

В обоих случаях на мини болгарках можно использовать и самодельный инструмент и стандартный промышленный – боры и сверла.

Процесс изготовления мини дрели

Схема регулятора оборотов для мини дрели.

Начнем выполнение работы с корпуса вашего инструмента. Им будет служить баночка от мыльных пузырей. Думаю, каждый сможет найти ее у себя дома, особенно те, у кого есть дети. Дно у банки отрезаем, а на крышке проделываем отверстие для проводов. Основание готово.

Далее займемся моторчиком. Его можно взять из детской игрушки (например, машинки). Также функцию мотора может выполнить 9-вольтовый двигатель от кассетного магнитофона (если такой у вас еще завалялся) или моторчик из автомагнитолы.

Теперь вам нужно соединить патрон и моторчик. Для этого мотор обезжирьте спиртом и прикрепите к патрону с помощью горячего клея. Если после этого конструкция будет неустойчивая, будет проявляться вибрация, то вместо горячего клея нужно будет воспользоваться холодной сваркой. Она выглядит, как пластилин. Этим веществом вам нужно будет соединить мотор и патрон. Делайте это быстро, так как холодная сварка почти мгновенно застывает и становится, как железо.

Соединенный патрон и моторчик следует засунуть в баночку из-под мыльных пузырей через прорезанное дно так, чтобы провода выходили через отверстие на крышке банки (то есть мотором вперед).

Когда будете засовывать моторчик в баночку, смажьте его термоклеем, чтобы он лучше держался.

Провода аккуратно высуньте в щель. Мини дрель почти готова.

Далее вы должны припаять провода питания и моторчика. Обеспечьте полную изоляцию всех проводов, которые находятся в крышечке от банки. Для этого вы можете обклеить их термическим клеем. Теперь ваша мини дрель своими руками готова. Вам осталось просто прикрутить крышечку к основе баночки. Такую мини дрель вы можете использовать как через блок питания, так и с помощью аккумуляторных батареек. А это делает этот инструмент мобильным, так как иногда вам нужно просверлить дырку, а розеток под рукой нет.

Совет тем, кто любит самоделки: выбирая патрон, не берите цанговые, так как они не практичные в замене. Чтобы сменить в цанговых сверло, нужно поменять полностью всю кассету.

Алгоритм изготовления устройства

Сбор проходит в 3 этапа. Рассмотрим подробнее каждый из них.

Делаем мини патрон

Для того, чтобы собрать мини патрон для дрели, необходимо приобрести цангу – специальный механизм, предназначенный для зажима цилиндрических предметов.
Далее необходимо соединить моторчик с контактами будущей батарейки, которая будет питать устройство во время работы.

Цанга зажимная

Найти сверло подходящего размера не составит труда. Вставьте сверло в корпус цанги и плотно зажмите. Далее, готовую насадку необходимо установить на корпус моторчика. Цанга должна плотно садиться на вал двигателя. В противном случае вам не избежать вибрации. Патрон на самодельную мини дрель готов.

Насадки для самодельной мини дрели
можно приобрести в любом строительном магазине. Перед покупкой убедитесь, что они подходят по диаметру к цанге.

Подготовка корпуса

В качестве корпуса для будущего устройства можно использовать как емкость из-под антиперсперанта, так и обычную полую трубку подходящего размера. Если в качестве корпуса вы используете простую полую трубку
, необходимо срезать дно и на его место вставить резиновую или иную заглушку. Если вы делаете аппарат из корпуса антиперсперанта
, в крышке необходимо просверлить отверстие для выхода сверла.

Соединяем элементы

С обратной стороны необходимо установить двигатель. Если ваш моторчик не подходит по размеру – подберите другую трубку. Посадка должна происходить очень плотно, чтобы избежать вибрации во время вращения вала. После этого достаточно затянуть болты на цанге и подключить полученное устройство к электросети.

Если для вашей работы необходима фреза, вы можете легко сделать ее своими руками из старой зажигалки.
Для этого достаньте из зажигалки крутящий барабан и насадите его на подходящий по размеру болт. Зафиксируйте это гайкой и вставьте в отверстие цанги. Фреза для обработки поверхностей готова!

Если по каким либо причинам патрон не подходит по размеру
к цилиндрическому валу мотора или катушки, необходимо его хорошо обезжирить и затем посадить на горячий клей. Это поможет получить устойчивую и прочную конструкцию.

Такая мини дрель с приобретенными насадками может выполнять работу по мелкому ремонту технических средств, сверлению пластика, тонкого металла и изготовлению поделок.

Мини-дрель — незаменимый инструмент при работе с печатными платами. В магазине широкий ассортимент этих приборов, но их несложно сделать и самому, ведь все необходимое для этого найдется в любом доме. Вам потребуется:

1. Моторчик от автомагнитолы (подойдет от фена или детской игрушки);
2. Патрон или цанга (зажим для сверл);
3. Блок питания или батарейка;
4. Корпус из пластика или металла;
5. Термоклей или холодная сварка;
6. Сверло;
7. Провода.

В первую очередь необходимо закрепить на вал моторчика патрон или цангу. Для этого перед покупкой цанги измерьте вал мотора, они бывают двух размеров — 1,5 и 2,3 мм, и покупайте соответствующую деталь. Во избежание лишней вибрации закрепите патрон термоклеем. При использовании холодной сварки работы проводите очень быстро, она застывает почти мгновенно.

В приготовленном корпусе (например, пластиковый цилиндр с крышечкой) срежьте дно, сюда нужно будет вставить моторчик. В крышечке сделайте отверстия для вывода проводов. Если это корпус от фонаря, то это идеальный вариант с готовыми точками вывода.

Когда Вы поместили мотор с патроном в корпус, проверьте, плотно ли он там сидит, ведь при работе малейшая вибрация будет отражаться на качестве. В случае необходимости посадите на клей или холодную сварку.

Выведенные провода припаяйте к блоку питания или батарейке, обязательно изолируйте точки соединений. Для удобства в работе в один из проводов можно впаять кнопку для выключения. С этой стороны корпус от фонаря имеет еще одно преимущество — здесь имеется готовое отверстие для кнопки.

Если сверло крутится не в ту сторону, поменяйте полярность проводов. В случае сильной вибрации проверьте крепость крепления цанги или патрона.

Советы по использованию электрошуруповерта

Когда блок питания 12-18 вольт собран, шуруповерт становится сетевым. Использовать его нужно по правилам:

• каждые 20 минут работы делайте перерыв на 3-5 минут, чтобы блочный элемент остыл;
• если эксплуатируете внешний агрегат, то следите за его чистотой. Он не должен быть пыльным, грязным. Так устройство будет нагреваться быстрее и работать менее эффективно;
• обновленный инструмент запрещено использовать на высоте более 200 сантиметров;
• снабдите элемент устройством защитного отключения. При проблемах с сетью УЗО спасет оборудование от поломки;
• все провода должны быть надежно припаяны.

Импульсный блок питания для шуруповерта своими руками

Для импульсного блока подбирается подходящая микросхема, и сборка осуществляется в следующей последовательности:

Диодные мосты и термистор ставятся на входе. Устанавливаются два конденсатора. Для синхронизации работы затворов полевых транзисторов применяются драйвера. При установке транзисторов фланцы не закорачивают. С помощью изоляционных шайб и прокладок они крепятся к радиатору. На выходе устанавливаются диоды.

Мини дрель на основе электрического патрона

Первый способ того, как сделать дрель, основывается на применении патрона, который можно достать из лампы или купить.
Стоит он недорого, зато в работе полностью себя оправдает. Помимо патрона вам понадобятся такие материалы и инструменты:

• баночка из-под мыльных пузырей;
• моторчик;
• строительный нож;
• термоклей;
• изолента;
• выключатель;
• паяльная лампа.

Подготовка корпуса и сердцевины

Итак, приступаем к работе. Сначала нужно подготовить корпус будущей дрели, в качестве которого будет служить баночка от мыльных пузырей. Нужно поработать с ее крышкой. Для этого нагрейте паяльник и сделайте отверстие в крышечке при помощи него. Диаметр отверстия должен быть чуть-чуть больше диаметра основания сверла. Дно баночки нужно совсем вырезать.

После этого переходим к основному процессу. Прежде всего необходимо соединить патрон и моторчик. Как правило, обычно моторчики берут уже с использованных каких-либо инструментов. Поэтому, перед тем как приступить к скреплению, необходимо его полностью обезжирить ацетоном. Не помешает обезжирить и сам патрон, только не нужно его поливать ацетоном. Достаточно просто протереть.

Далее скрепляем. Лучше всего подойдет для этого холодная сварка. Но при ее отсутствии можно обойтись и горячим клеем. Чем сложнее инструмент вы делаете, тем серьезнее материалы необходимо использовать. При посадке на клей или сварку необходимо стараться выполнять работу максимально аккуратно и правильно, чтобы все получилось ровным. Иначе переделать потом итог будет невозможно.

При этом учтите еще такой нюанс. На месте крепления у любого патрона имеется отверстие. Так вот, перед соединением деталей его нужно обязательно замазать. Использовать для этого можно обычный пластилин. Только старайтесь полностью им заполнить только отверстие, чтобы пластилина не оказалось сверху на патроне.

Сборка конструкции

Теперь вы должны соединенные моторчик и патрон поместить в баночку. Делать это нужно так, чтобы в результате провода, торчащие из патрона, оказались потом в крышке баночки. После того как патрон будет полностью всунут в банку, нужно его зафиксировать, залив пустоты по бокам термоклеем, после чего дождаться его полного схватывания.

А тем временем на крышечке необходимо закрепить выключатель, к которому потом подсоединить провода питания. Выключатель можно также посадить на клей. После этого вам останется самое основное, что и будет обеспечивать работу дрели, подсоединить провода к выключателю. Это касается и проводов моторчика, и проводов патрона. Схема подсоединения стандартная, но если вы сомневаетесь, можете использовать амперметр для точности работы.

Когда подсоедините, при помощи изоленты или того же термоклея заизолируйте провода. Теперь остается только прикрутить крышку к баночке, а также с другой стороны ее закрепить сверло. Очень удобен такой самодельный перфоратор тем, что он может работать как от питания, так и от обыкновенной батарейки.

Но это был рассмотрен универсальный вариант дрели, которая способна работать от электричества. И не имея навыков электрика, сделать ее самостоятельно будет не так просто. Бывают в хозяйстве моменты, когда необходима простая совсем дрель, которой будет удобно делать отверстия в не очень твердых материалах. Рассмотрим один из вариантов такого простейшего устройства.

Для мелких работ при создании плат часто необходима дрель. Однако использовать большие шуруповерты неудобно, поэтому многие делают мини-дрель своими руками. Поскольку средняя стоимость мини-дрели довольно высока, и встречается такой инструмент в продаже достаточно редко, имеет смысл сделать его самостоятельно из подручных материалов. Грамотно собранные самоделки позволяют решать все поставленные задачи не хуже покупных изделий. Порывшись в старых запасах, довольно легко можно отыскать ненужные движки от различных бытовых приборов или игрушек. Все остальные необходимые для работы детали также можно найти среди старых вещей. Собранная из хлама самодельная дрель не сможет похвастать изящным видом, но возложенные на нее задачи выполнять будет. О том, как и из чего изготовить мини-дрель своими руками, рассказано ниже.

Самодельный инструмент мини-дрель отлично подходит для выполнения мелких работ.
