Надежное, быстрое и недорогое решение для фундамента — металлические забивные сваи

Назначение и функции.

Устройство свайного ростверкового фундамента. Сваи оптимальны на участке со сложным рельефом.

При проектировании собственного частного дома обязательно нужно разобраться, что это такое свайный фундамент с монолитным ростверком, и подходит ли он для этого конкретного случая.

В качестве несущих опор сваи являются оптимальным вариантом в сложных геологических условиях, когда силы пучения оказывают значительное воздействие на подземные конструкции, а большой уровень промерзания потребует заглубления монолитной ленты свыше 2 м.

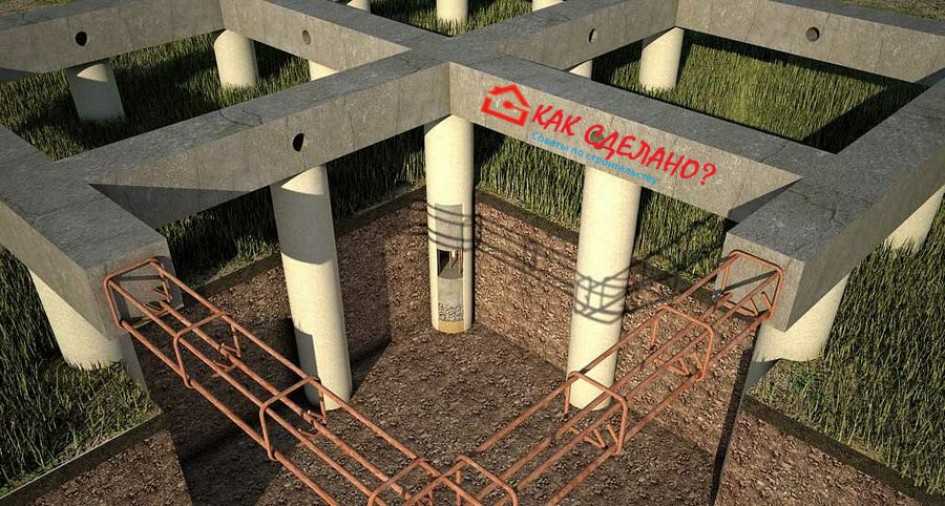

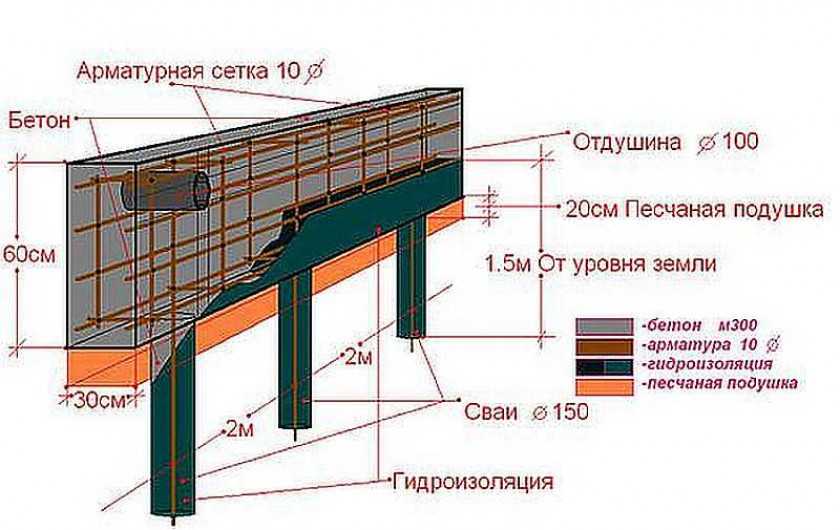

На схеме показано, как работает конструкция свайного ростверка:

Свайно ростверковый фундамент плюсы и минусы фото.

Технология изготовления отличается от обычной установки здания на сваи тем, что все опоры связываются в единое основание цельным поясом, принимающим и распределяющим нагрузки на столбчатые опоры.

Виды ростверка.

Виды ростверка. Ростверк соединяет сваи между собой.

Проектным расчетом, исходя из условий участка и общего веса здания, выбирают, какой вид свайно-ростверкового фундамента целесообразно применить.

На решение оказывает влияние необходимость устройства под венцом вентилируемого подполья, возможность подтопления паводковыми водами, уклон (рельеф) площадки.

Исходя из таких условий, определяют высоту ростверка свайного фундамента:

Свайно ростверковый фундамент плюсы и минусы.

Низкий ростверк имеет достоинства ленточного фундамента.

Устройство свайного ростверкового фундамента.

Низкий ростверк является комбинацией незаглубленного ленточного фундамента со сваями, что существенно повышает надежность, жесткость, устойчивость всей несущей конструкции.

Этот вариант сочетает достоинства свайного и ленточного типа фундаментов, при том, что объединение значительно компенсирует недостатки, проявляющиеся по отдельности:

• весовая нагрузка здания передается на фундаментную бетонную ленту и за счет наличия армирующего каркаса перераспределяется на всю площадь опоры;
• монолитная низкая лента опирается своей нижне частью между сваями на подушку (грунт), обеспечивая площадь контакта с опорой по всему периметру;
• зимой воздействие сил у поверхности компенсируется заглубленными столбами свай.

Высокий ростверк. Повышенные ростверки применяют на сложных неустойчивых почвах.

С повышением уровня грунтовых вод растет высота бетонного ростверка относительно поверхности почвы.

Повышенный тип используют на плывунах, торфяниках, карстовых, лесовых, плодородных почвах, толщиной больше 1,4 м.

Такое расположение исключает воздействие боковых сил на монолитный ростверк, а сваи являются не только опорами, но и якорем в подвижных породах.

Устройство такого фундамента сокращает объемы производства земляных работ, потребует меньшего количества материалов и денежных затрат, чем бетонная лента или плита. При монтаже монолитный железобетонный ростверк потребует точного соблюдения проектных размеров и технологии производства работ.

Материал для ростверка.

Деревянный брус — наиболее дешевый материал.

Основой для ростверка под свайный фундамент выбирается сырье, способное по своим характеристикам длительно выдерживать постоянную и переменную нагрузки, заложенные в проектный расчет дома.

Прочный ростверк на сваях изготавливают из таких материалов:

• стальные профили (швеллер, двутавровая балка);
• деревянный брус (оцилиндрованное бревно);
• бетонное (железобетонное) литье.

Низкий свайно-заглубленный фундамент может быть только с бетонным ростверком.

Материал для ростверка.

Бетонные конструкции применяют для тяжелых домов.

Высокими делают металлические ростверки, так как при своей большой прочности они нуждаются в защите от влаги.

Железобетонный тип, возвышающийся над землей, применяют при постройке достаточно тяжелых домов, так как на высоте бетонирование потребует хорошей опалубки.

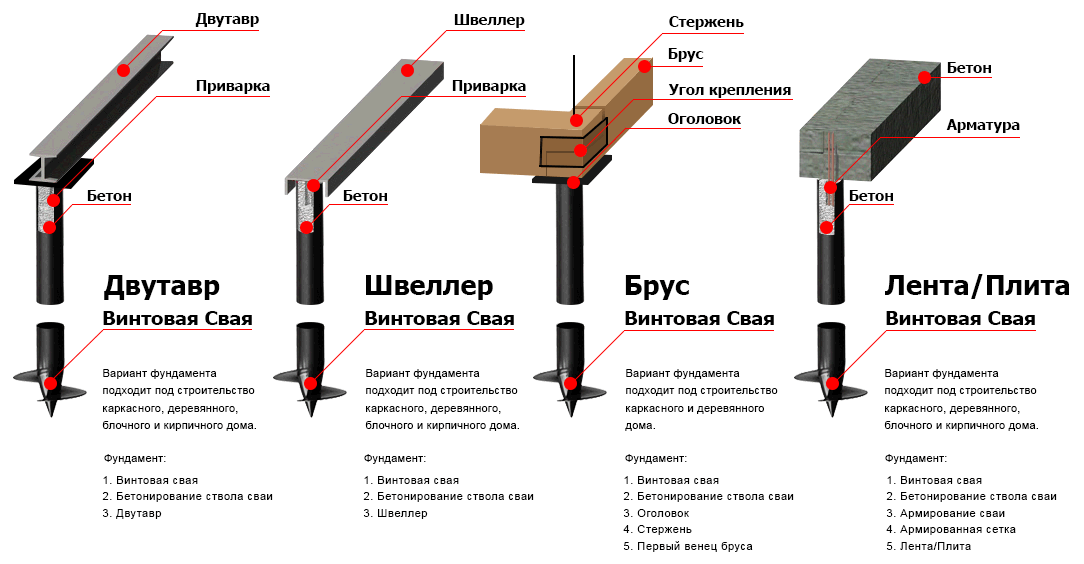

Как опирают свайный фундамент с ростверком из разных материалов на сваи представлено на схеме:

Свайно ростверковый фундамент плюсы и минусы.

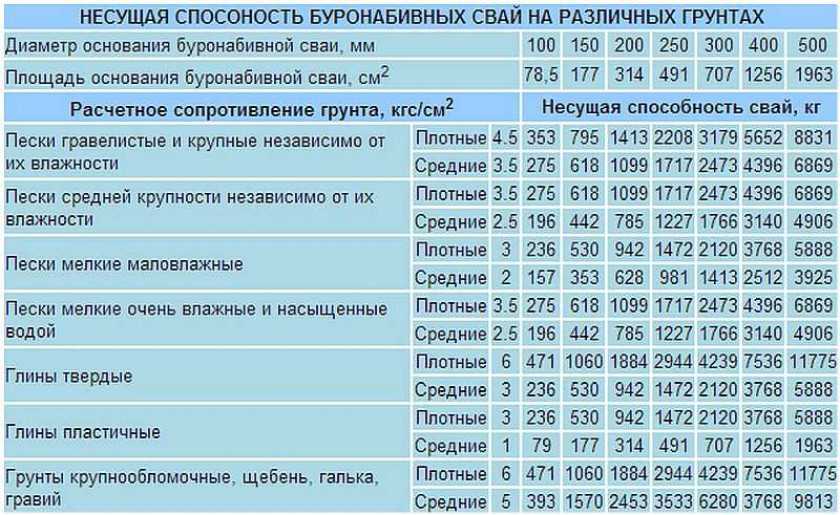

Перед тем, как рассчитать несущую способность свайных фундаментов с учетом общей нагрузки, надо принять к сведению, что запас прочности для них должен составлять 1,4 (в других типах оснований обычно рассчитано на 1,2).

Примеры применения свай

Устройство буронабивных свай в основание высотного корпуса многофункционального комплекса «Водный» в Москве

Высотные здания в условиях плотной городской застройки. Высокая нагрузка на грунт, сложная сеть подземных коммуникаций и близость соседних зданий обусловливает выбор буронабивных свай для устройства фундамента.

Забивка свай в основание многоэтажного дома в Подмосковье

Значительная отдалённость от ближайших построек, отсутствие подземных коммуникаций, результаты инженерных изысканий площадки строительства позволили остановить выбор на применении забивных железобетонных свай.

Погружение ж/б свай методом вдавливания на строительстве жилого дома ЖК «Квартал 38» в Москве

Близость соседних зданий ставит ограничение на применение забивки свай. Устройство свайного поля методом вдавливания железобетонных свай позволяет избежать опасного для оснований соседних зданий динамического воздействия через грунт.

Строительная компания Бест-Строй (Москва) выполняет поставку всех видов и типов забивных железобетонных свай с забивкой (вдавливанием, вибропогружением), а также устройство буровых (буронабивных) свай. Звоните +7 (495) 643-34-98 и сделайте ваш заказ!

Особенности забивного фундамента на ЖБИ-сваях

Железобетонные сваи бывают двух видов – цельными и полыми. Полые изготавливаются при помощи центрифуги, имеют чаще всего круглую форму и используются в строительстве одноэтажных зданий. Не подходят для возведения фундамента в сейсмически активных зонах, торфяных почвах. В отличие от цельных, полые свайные столбы имеют меньший вес, что значительно упрощает работу с ними.

ЖБИ-сваи.

Маркировка свай из железобетона в соответствии с ГОСТом

• «С» – столбы с поперечным армированием.
• «СК» – сваи круглые, имеющие полость.
• «СП» – столбы квадратной конфигурации, имеют круглую полость, за счет чего снижается их вес. Армируются как напрягаемым, так и обычным методом.
• «СГ» – прямоугольные сваи из тяжелого бетона. За счет увеличения площади сечения, отличаются большей несущей способностью, чем квадратные.
• «СЦ» – сваи с квадратным сечением без поперечного армирования.
• «1СД» – колонновидные сваи.
• «2СД» – колонновидные сваи, предназначенные для установки по средним осям.
• «ССН», «ССВ» – составные свайные столбы.

Железобетонные сваи сплошного сечения

Цельные сваи бывают нескольких форм – Н-образные, круглой, квадратной или прямоугольной конфигурации.

Особенности армирования

Для изготовления используется гидротехнический бетон и стальная арматура. Армирование может быть как обыкновенным или натяжным.

Особенность армирования с помощью предварительно напряженной арматуры в том, что металлический элемент, прежде чем бетонировать, растягивают с помощью домкрата или другого приспособления.

Также растяжение можно усилить при использовании электричества – через арматуру пропускается огромный ток, что приводит к нагреву металла и он расширяется. Арматура фиксируется в этом состоянии на протяжении всего цикла бетонирования сваи.

Расположение арматуры внутри сваи.

После застывания бетона, напряжение с металлического элемента снимается – прекращается подача тока или ослабляется фиксация домкратом. Такой способ увеличивает прочность изделия.

Между бетоном и металлом возникает напряжение, так как металлический элемент пытается сжаться, а бетон – сохранить свои позиции – старается растянуть металл в прежнее состояние. Это дает возможность частично потянуть армирующий элемент на изгибе и повысить прочность всей конструкции.

В зависимости от положения, сваи армируются двумя способами.

1. Продольное армирование. Представляет собой основную рабочую арматуру.
2. Поперечное армирование. Его цель – объединить продольную арматуру и принимать ударную нагрузку в процессе забивания сваи.

Применение забивного ЖБИ фундамента

Железобетонный свайный фундамент – наиболее распространенный тип фундаментов. Он используется для:

• строительства частных домов;
• строительства производственных зданий и сооружений;
• строительства многоэтажных и малоэтажных построек;
• для построек из кирпича, древесины, газобетона, пеноблоков и других материалов;
• как основание под каркасные дома, гаражи, беседки и другие хозяйственные постройки.

Особенности ЖБИ-фундамента

1. Бетонные сваи обладают высокой прочностью и выносливостью. Согласно ГОСТу, прочность бетонного столба должна быть не меньше 200 кгс/см2. Минимальный вес, который может выдержать свая – 125 тонн.
2. Бетон склонен к разрушению в неблагоприятной среде – почвах с высоким содержанием хлоридов, кальция, сульфатов и других минеральных солей и щелочей.
3. Большой вес ЖБИ-свай затрудняет транспортировку и установку.
4. Использование для фундамента того или иного типа свай зависит, в первую очередь, от особенностей почвы.

Подбор типа ЖБИ-основания под почву

Конструкция опор

Основа сваи – это металлическая труба, диаметр которой варьируется в пределах от 57 до 133 мм, а толщина стенок составляет 2,5-5 мм. Стандартная длина лежит в пределах 50-1170 см. В случае необходимости ее увеличивают, наваривая специальные соединительные муфты.

Такой столб предназначен для передачи и дальнейшего распределения нагрузки от сооружения к почве. При необходимости внутреннюю полость заполняют бетоном, что значительно повышает прочность.

При строительстве используют опоры, требуемого по нагрузкам диаметра.

Привариванием к трубам лопастей, либо с помощью технологии заводского литья, получают сваи винтовые. Одна опора способна выдерживать нагрузку от 1 тонны до 11. Это определяется ее диаметром, толщиной стенок, качеством используемого для изготовления металла, количеством и формой лопастей.

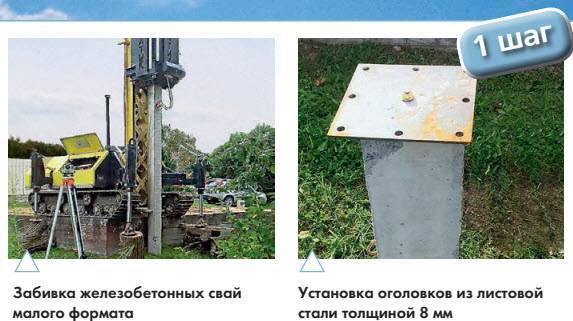

Металлические опоры оканчиваются на поверхности оголовком. Он предназначен для их закрепления с ростверком основания.

Конструкция оголовка представляет собой пластину из металла (либо фрагмент профиля), наваренную на верхний конец трубы. Выделяют следующие их виды:

• перфорированные, предназначенные для болтовых (винтовых) соединений элементов фундамента;
• сплошные: к ним приваривают металлические детали основания.

Оголовок укрепляют снизу дополнительными пластинами, чтобы увеличить его прочность.

Наружную поверхность свайных труб часто покрывают антикоррозийными составами, чтобы защитить от действия влаги. Этим целям служат:

• битумные или полимерные мастики;
• краски влагостойкие.

Железобетонные сваи

Делают ж/б сваи только на сертифицированном производстве, имеющем специальное оборудование, при строгом соблюдении технических условий, которые определяет «ГОСТ 19804-2012 Сваи железобетонные заводского изготовления. Общие технические условия». Эти стандарты были утверждены в январе 2014 года пятью странами СНГ и Россией.

Ж/б сваи конструктивно изготавливают из мелкозернистой тяжелой бетонной смеси, которая должна иметь прочность при сжатии не меньше В15 или маркой, указанной в технических расчетах проекта строительства. Для конструкций цельного сечения применяют щебень с размерами фракций до 40 мм, а для пустотелых свай, выполненных в виде оболочек до 20 мм.

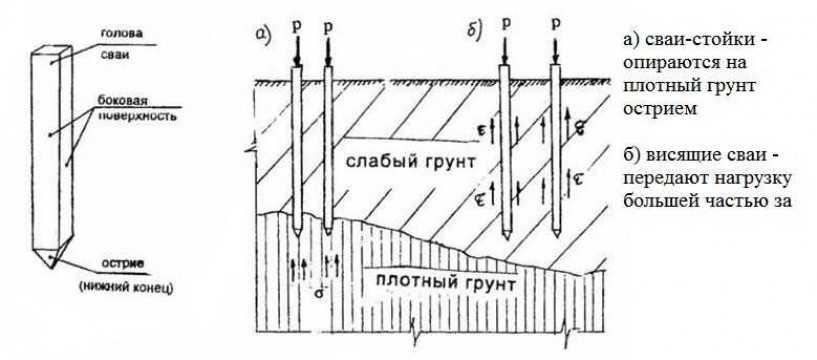

Важно отметить, что сваи, так же, подразделяются по характеру взаимодействия с грунтами на:

• висячие, которые опираются на трудно сжимаемые грунты, залегающие на определенной глубине;
• стойки, которые опираются своим основанием непосредственно на скальные грунты.

Так, при условии, что свая будет упираться в скальные и крупные обломочные виды грунтов необходимо для ее изготовления применять бетон классом не менее В25 по таблице прочности, при любой длине изделия.

Для придания особых свойств ударопрочности, сваи армируют, используя горячекатаную и легированную арматуру типов от А240 до А800, а также стальную проволоку марки от Bр1200 до Bр1500, а в качестве спиралей, сеток и хомутов – простую холоднотянутую проволоку. При этом применяется технология изготовления методом напрягаемой или ненапрягаемой продольной арматуры.

Маркировка ж/б свай

Изготовленные железобетонные сваи маркируются, согласно своих форм, размеров и примененной технологии.

Так буквенная расшифровка по существующему ГОСТу обозначает:

Первая буква
С	сплошная, квадратного сечения, армированная
Вторая буква
П	имеет внутри полость круглого сечения
К	полая круглого сечения, диаметром от 400 до 800 мм
О	типа оболочка, полая внутри, диаметром от 1000 до 3000 мм
1СД	квадратного сплошного сечения, в виде колонн, двух консольная, для расположения по внешним осям
2СД	квадратного сечения, в виде колонн, двух консольная, для расположения по внутренним осям
Ц	квадратного сечения, цельно изготовленная, с преднапряжённой арматурой по центру конструкции
С	составная

К примеру:

СП 80.30-4-А800 – свая сплошная квадратного сечения, цельного изготовления, поперечно армированная, с длиной стержня 80 дм (8 метров), со сторонами сечения 30 см, с напрягаемой арматурной сталью класса А800 и тип армирования №4.

Наиболее широко применяются стандартные железобетонные сваи, которые имеют квадратное сечение размерами 30 или 40 см и длиной от 3 до 14 метров. Если же, при проектных расчетах необходима длина сваи больше чем стандартная, то её изготавливают, как составную. Общая длина при погружении для ж/б составных свай составляет 25 метров.

Плюсы свайных фундаментов под дом

Достоинствами такой конструкции становятся следующие свойства:

• Универсальность использования. Сваи подходят для большинства видов грунтов, отличаться будет лишь необходимые длина и сечение элементов. Их можно использовать и на болотистой местности, и при пучинистых основаниях, которые доставляют большое количество проблем строителям. Также сваи станут отличным вариантом при больших перепадах высот на участке.
• Еще один плюс свайных фундаментов — высокая надежность. При грамотном расчете и соблюдении технологии монтажа при эксплуатации не возникнет проблем.
• Малая трудоемкость. Нет необходимости в разработке грунта, отрывке котлованов или траншей. Набивные и буронабивные сваи изготавливаются прямо на строительной площадке, что снижает затраты на транспортировку и выгрузку материалов. Винтовые сваи сравнительно легкие и не требуют сложного монтажа. Самым невыгодным вариантом в плане трудоемкости станут забивные элементы.
• Высокая скорость работ. Этот плюс относится только к винтовым металлическим опорам под дом. При их установке нет необходимости выжидать время на твердение бетона. Сам процесс монтажа также не займет много времени.
• Низкая стоимость. Эффект особенно заметен при строительстве на грунтах с плохими характеристиками. Свайный фундамент под дом на болотистой местности позволит избежать необходимости производить замену грунта, понижать уровень вод в почве, устраивать дренаж и мощную гидроизоляцию.

Плюсы свайного фундамента помогают решить вопрос с возведением домов на сложных основаниях.

Свайно-винтовой фундамент для строительства

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Что такое свайный фундамент ростверкового типа

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

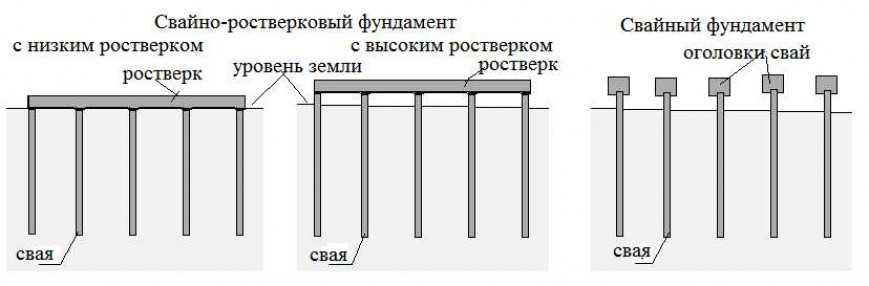

Различают свайные фундаменты с высоким и низки ростверком

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

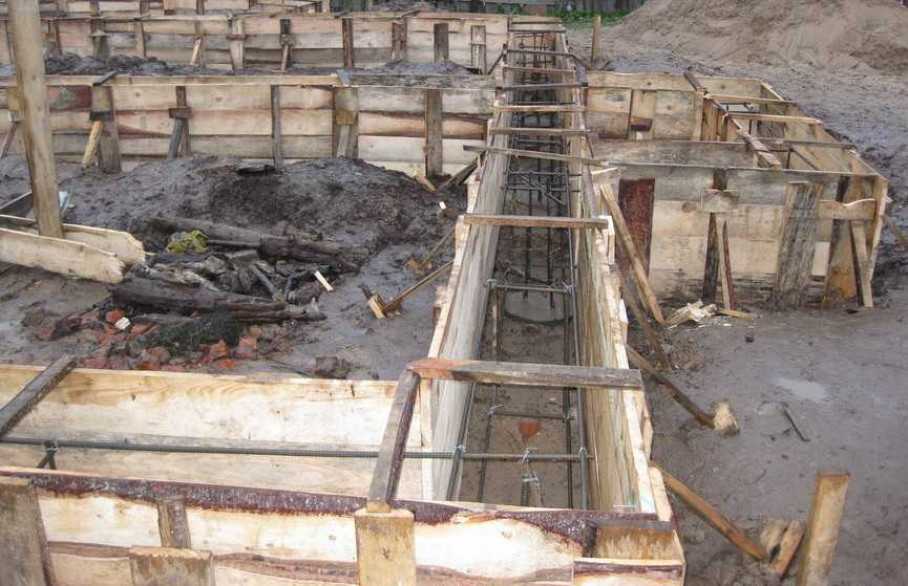

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Отличие свайных и свайно-ростверковых фундаментов

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

О монолитных ленточных фундаментах можно прочесть в этой статье.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

Отличия между забивными и набивными сваями

Забивные опоры	Набивные опоры
Подходят для применения в любых грунтах, в местах, находящихся поблизости от оврагов и балок	Подходят для грунтов, в которых встречаются камни и другие твердые включения
Применяются при толщине просадочных и набухающих грунтов, не превышающей 12 м	При толщине просадочных и набухающих грунтов 14-30 м используются набивные сваи с расширениями и заглублениями у основания, находящегося в непросадочном грунте
Эффективны на участках с большими земляными насыпями	Набивные опоры большого диаметра эффективны в регионах, опасных с точки зрения возникновения оползней
Не требуется время для набора бетоном марочных прочностных характеристик	Требуется перерыв в 28 дней для набора марочной прочности бетоном, залитым в гильзу или трубу

Плюсы и минусы свайного фундамента и винтовых свай

Ниже постараемся выделить явные плюсы винтовых свай. Конечно, любой выбор в пользу того или иного способа установки фундамента зависит больше от тех условий, которые имеют место быть именно на вашем участке. Но мы решили выделить общие плюсы, которые помогут вам сделать выбор исходя из ваших индивидуальных условий. И так, к преимуществам винтовых свай можно отнести:

• Быстрота монтажа.
• Винтовые сваи можно устанавливать вручную. Этот факт позволяет возводить такой фундамент рядом с уже готовыми постройками.
• Цена. Винтовые сваи стоят гораздо меньше, нежели другие типы фундаментов.
• Винтовые сваи можно использовать повторно. Если возникнет необходимость, такие сваи могут быть извлечены и вновь использованы в другом месте.
• Большим плюсом является то, что для установки винтовых свай не нужны земельные работы.
• Винтовые сваи позволяют производить строительство на участках, где есть склоны или складки рельефа.
• Также важным плюсом является то, что при установке можно не задействовать сложную технику, что облегчает процесс установки и делает его дешевле.

Плюсы винтовых свай

Минусы свайного фундамента и винтовых свай в частности мы приводим ниже. Минусы связаны скорее не самой конструкцией, а с условиями в которых недопустимо использовать такой тип фундамента. Вот что туда относится:

• На сваях может появиться коррозия, так как условия эксплуатации способствует этому.
• В регионах, где наблюдается высокая сейсмическая активность применение винтовых свай запрещено.
• Нельзя погружать в каменистый грунт.
• Если вы планируете устанавливать винтовые сваи на рыхлых и слабонесущих грунтах, которые не образуют приемлемой боковой поддержки свай, то в обязательном порядке требуется дополнительное изучение, что бы определить достаточную глубину погружения винтовых свай.

Часто, как это бывает, многие недостатки винтовых свай намеренно замалчиваются производителями. В связи с этим, при выборе свайного типа фундамента, вам необходимо самому разбираться в особенностях конструкции или иметь доверенного человека, который в этом разбирается. А самое главное, иметь представление о свойствах таких свай. Чтобы выбрать самый подходящий и качественный вариант винтовых свай.

Конструкция винтовых свай

Конструкция опор

Основа сваи – это металлическая труба, диаметр которой варьируется в пределах от 57 до 133 мм, а толщина стенок составляет 2,5-5 мм. Стандартная длина лежит в пределах 50-1170 см. В случае необходимости ее увеличивают, наваривая специальные соединительные муфты.

Такой столб предназначен для передачи и дальнейшего распределения нагрузки от сооружения к почве. При необходимости внутреннюю полость заполняют бетоном, что значительно повышает прочность.

При строительстве используют опоры, требуемого по нагрузкам диаметра.

Привариванием к трубам лопастей, либо с помощью технологии заводского литья, получают сваи винтовые. Одна опора способна выдерживать нагрузку от 1 тонны до 11. Это определяется ее диаметром, толщиной стенок, качеством используемого для изготовления металла, количеством и формой лопастей.

Металлические опоры оканчиваются на поверхности оголовком. Он предназначен для их закрепления с ростверком основания.

Конструкция оголовка представляет собой пластину из металла (либо фрагмент профиля), наваренную на верхний конец трубы. Выделяют следующие их виды:

• перфорированные, предназначенные для болтовых (винтовых) соединений элементов фундамента;
• сплошные: к ним приваривают металлические детали основания.

Оголовок укрепляют снизу дополнительными пластинами, чтобы увеличить его прочность.

Наружную поверхность свайных труб часто покрывают антикоррозийными составами, чтобы защитить от действия влаги. Этим целям служат:

• битумные или полимерные мастики;
• краски влагостойкие.

Устойчивость к неблагоприятным погодным условиям

Металлические забивные сваи обладают высокой устойчивостью к неблагоприятным погодным условиям. Независимо от изменений в окружающей среде, они способны обеспечить надежность и долговечность фундамента.

Устойчивость к заморозкам и оттепелям

Металлические забивные сваи в отличие от других видов фундаментов не подвержены проникновению воды внутрь конструкции. Это исключает возможность образования ледяных пробоин, которые могут привести к разрушению фундамента. Кроме того, металлические сваи не деформируются при заморозках и оттепелях, сохраняя свою прочность и устойчивость.

Устойчивость к сильным ветрам

При сильных ветрах конструкция фундамента должна быть достаточно прочной, чтобы выдерживать воздействие силы ветра. Металлические забивные сваи, благодаря своей прочности и надежности, обеспечивают устойчивость фундамента даже при сильных ветрах.

Устойчивость к земляным оползням и затоплениям

Металлические забивные сваи не подвержены смещению при земляных оползнях и затоплениях. Они проникают вплотную в грунт и образуют неразрывную конструкцию с ним, что обеспечивает стабильность фундамента даже при подобных негативных явлениях.

Таким образом, использование металлических забивных свай позволяет обеспечить высокую устойчивость фундамента к неблагоприятным погодным условиям, что является важным фактором при выборе подходящего типа фундамента.

Забивка свай

Технологический процесс установки фундамента из забивных свай точно соответствует слову забивка. Погружение свай в землю происходит за счет приложения периодической ударной вертикальной нагрузки, в особых случаях наклонной. Приспособление для погружения называется дизельным или гидравлическим молом, который в свою очередь смонтирован на базе самоходной технике. Лучше всего, ознакомиться с процессом погружения железобетонной сваи гидромолотом на примере видео:

https://youtube.com/watch?v=6g3cVJyi_-A

Для забивки свай размерами в длину до 12 метров и диаметром до 600 мм используются многофункциональные машины способные зацепить, поднять и завести сваю в молот. К примеру, машины отечественного производства на базе КАМАЗа такая, как УГМК-12 или УРАЛа – БМ-811.

Для коттеджного строительства с применением свайного забивного фундамента придуманы легкие универсальные машины, которые существенно упрощают и удешевляют процесс монтажа, как на видео:

https://youtube.com/watch?v=CBNB2jQNEYA

В итоге: у нас появляются веские причины остановить свой выбор на забивных сваях, которые позволят нам воспользоваться их неоспоримыми преимуществами, такими как:

1. Большая несущая способность;
2. Возможность устройства на любых видах грунта;
3. Возможность возведения на значительной удалённости от баз и коммуникаций;
4. Возможность монтажа в любое время года, при любых погодных условиях,
5. Сравнительно невысокая удельная стоимость работ.

Незначительные расходы, быстрота возведения и абсолютная универсальность забивных свай делают их незаменимой конструкцией фундаментов в современном строительстве.

Скачать прайс с актуальными ценами

Сваи забивные железобетонные

Применение изделий

Сваи забивные железобетонные – это длинные стержни квадратного сечения, которые устанавливаются в грунт методом вдавливания, вибропогружения или забивания. Чаще всего их применяют для устройства основания под фундамент:

Кроме того, такие изделия часто применяются при проведении строительных работ в поймах рек, в регионах с холодным климатом, на плаунах.

Сваи производятся в соответствии с ГОСТ 19804-91 и рабочей документацией Серия

Продукция ООО «Березовский ЗСК»

ООО «Березовский ЗСК» осуществляет поставки бетонных забивных свай собственного производства. Вся продукция изготавливается на собственной производственной базе компании в полном соответствии с установленными нормативными требованиями. Продукция проходит тщательную проверку и поставляется в комплекте с техническим паспортом.

Благодаря постоянному контролю сырья и материалов, а также наличию собственного производства, компания «Березовский ЗСК» предлагает не только качественную продукцию, но и доступные цены на нее.

Для консультации со специалистами ООО «Березовский ЗСК» или заказа можете звонить по номеру +7 343-361-11-78 либо оставляйте заявку в форме обратной связи на сайте. Мы ответим на любые ваши вопросы и поможем оформить покупку. Организуем доставку по России, в том числе в город Екатеринбург.

Примечание: 1. Возможно изготовление свай без “1”, т.е. с цельным арматурным каркасом, в том числе свай сечением 400х400 мм. 2. Сваи длиной 14 м и более выполняются составными со сварным стыком по серии вып. 8

• Применение свай забивных железобетонных
• Сваи забивные от ООО “Березовский ЗСК”
  • В гражданском строительстве для одно- и многоэтажных построек.
  • В промышленном строительстве.
  • При возведении транспортных сооружений (мосты, эстакады, путепроводы и т.д.).
  • Для инженерно-гидротехнических конструкций (пирсы, причалы, водозаборные станции).

Разновидности ЖБ-свай по типу сечения

Забивные железобетонные сваи применяются для строительства одноэтажных и многоэтажных жилых домов, производственных и сельскохозяйственных зданий, складских помещений, мостов, эстакад, причалов, пирсов и т.д. От типа строения во многом зависят конструктивные особенности забивных столбов.

Классификация ЖБ-свай

Сваи квадратного сечения. Сторона квадрата может колебаться от 25 см до 40 см. Самая распространенная разновидность в наземном строительстве, особенно в частном. Не подходят для возведения оснований под гидротехнические объекты (пирсы, причалы, мосты), зато применимы практически на любом типе грунта, вплоть до текучих.

Существует еще одна разновидность квадратных свай, так называемые сваи-колонны. Их особенностью является то, что нижняя часть такого столба погружается в землю, а верхняя поддерживает потолок первого этажа здания. То есть является колонной.

• Квадратные сваи с полостью. Такие столбы имеют пустое пространство круглой формы внутри тела. Это позволяет снизить вес изделия и расход бетонной смеси, а, следовательно, и материальные затраты. Отличаются чуть меньшей прочностью, чем аналоги сплошного сечения, поэтому не применяются на почвах, склонных к повышенным изгибающим воздействиям.
• Полые сваи круглого сечения. Бывают двух типов – с закрытой подошвой и с открытой. Сваи с открытой стопой, так называемые сваи-оболочки, используются в сейсмически неустойчивых районах – при погружении, внутрь такого столба набивается почва, увеличивая его устойчивость и сопротивление выдавливанию. Столбы с закрытой подошвой используются чаще всего при возведении автодорог.

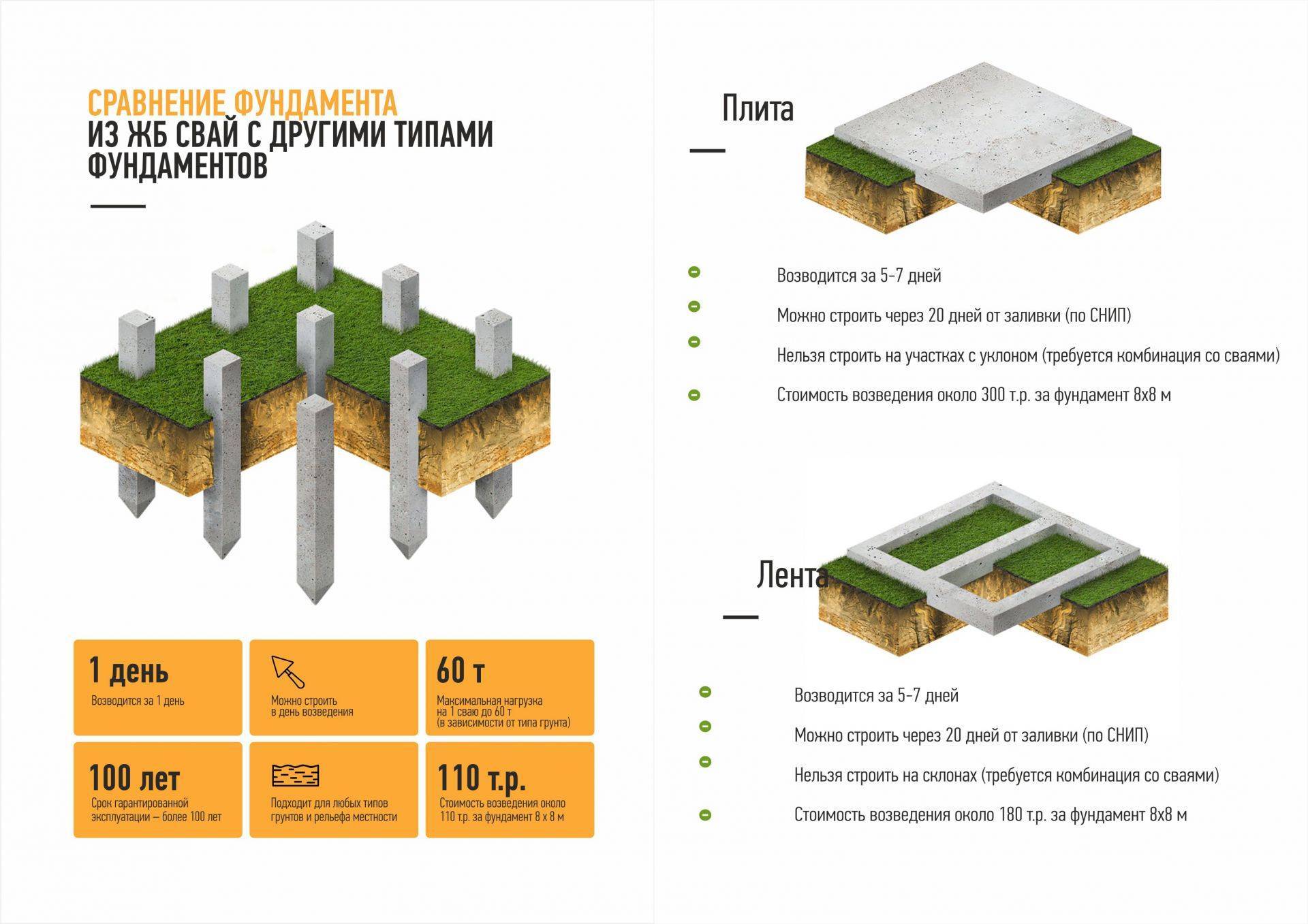

Плюсы и минусы фундаментов на забивных сваях

Этот вид фундамента очень распространен, он позволяет возводить высотные конструкции (до 60 метров), а также строить многоэтажные жилые дома, так как обладает самой высокой несущей способностью из всех разновидностей фундаментных оснований. Обусловлено это тем, что при погружении забивным методом, почва в месте установки не только не повреждается, но и дополнительно утрамбовывается. А чем прочнее земляной пласт, тем выше его несущая способность и устойчивость основания под застройку.

Основные преимущества фундамента на забивных сваях

1. Имеет максимальную несущую способность.
2. Очень быстро строится.
3. Позволяет устанавливать опоры с большой длиной боковых поверхностей.
4. Упираясь своим основанием в прочные скальные породы, свая передаёт им несущую нагрузку.
5. Такой вид фундамента применяется при строительстве частных домов с несколькими этажами.
6. Этот фундамент обеспечивает высочайшую прочность изделию. Согласно ГОСТу, бетонные сваи по своей прочности определяются не менее 200 кгс/ см2. Это означает, что нагрузка в 125 тонн будет выдержана самой слабой опорой. К примеру, стальными сваями удерживается нагрузка, которая не превышает 20 тонн для одной опоры.
7. Обладает хорошей влагостойкостью, может выдержать большое давление воды (более 2 МПа). Деревянные сваи (лиственница), при их заглублении ниже, чем уровень грунтовых вод, устойчивы к влажности, и могут «стоять на века».

Минусы фундамента с забивными сваями

1. Минусом фундаментов с забивными сваями, является высокая стоимость производимых работ, а также плата за взятое в аренду пневматическое оборудование.
2. Умеренная устойчивость к морозам. Бетонные сваи выдерживают 50 циклов замерзания, с последующим оттаиванием. При использовании во время производства особого морозостойкого сорта бетона, можно увеличит этот показатель до значения в 150 циклов. Но, стальные сваи выдерживают перепады бесконечно, без ограничения во времени.
3. При погружении свай в грунт наблюдается значительный уровень шума, который предусмотрен технологией производства.
4. Большой вес ЖБИ-изделий. А это добавляет сложностей в транспортировке, погрузке, разгрузке, установке. Все это требует затрат на спецтехнику.

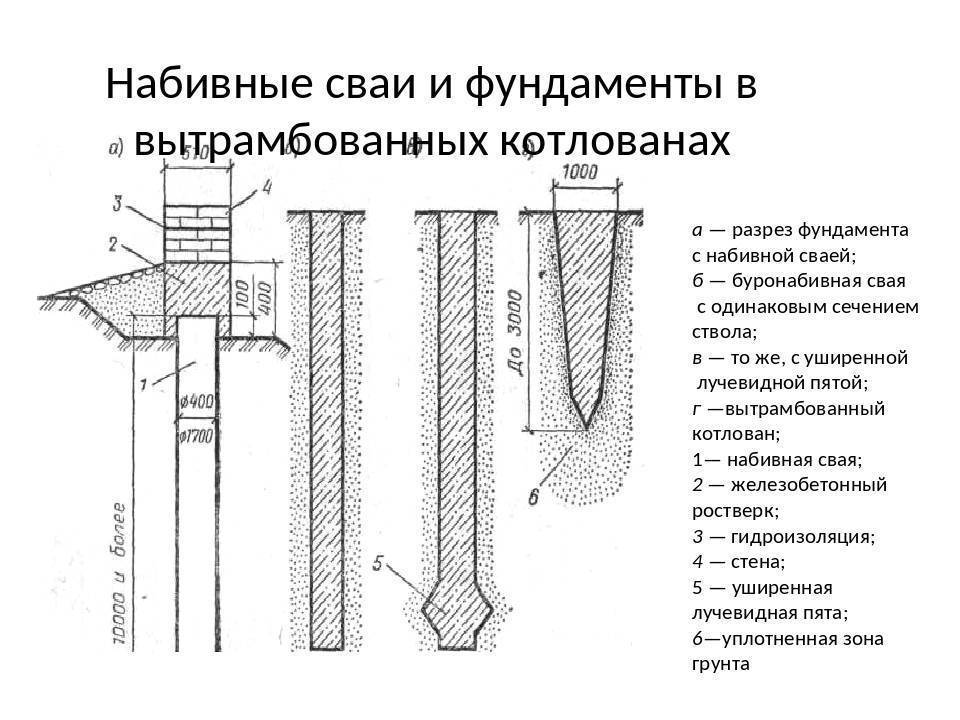

5. Часто нее подходят для установки в городских условиях, так как вибрационные нагрузки на почву могут нанести вред близлежащим постройкам, коммуникационным магистралям. В таких случаях применима технология обустройства набивных свай.
6. Невозможно произвести монтаж на объектах с ограниченным пространством, так как необходимо место для складирования самих свай, маневрирования сваебойной техники. На подобных участках чаша весов также склоняется в пользу буронабивной технологии.

Относительно стоимости забивных свай следует отметить, что цена будет напрямую зависеть не только от размеров выбранных вами свай, но и от применяемых при их изготовлении конструкционных материалов (бетонные, стальные, деревянные сваи).

Как правильно рассчитать сваи?

Правильный расчет свайного фундамента позволит вам не только создать прочное основание, но и значительно сэкономить на проекте. Для этого необходимо знать точные геометрические характеристики будущего объекта, а также осуществить пробное бурение для определения глубины на которую должна быть завинчена свая. Количество свай напрямую зависит как от размера дома, так и от грунта на вашем участке. Самый легкий способ его определения – взять лопату и выкопать лунку 0,5 метров в самом низком месте участка. Под слоем почвы должна появиться глина или песок. Исходя из этого, вы должны выбрать сваи с определенной длиной и диаметром, а также наконечник: сварной или литой. Так как глина и песок является благоприятной почвой, длина сваи может быть 2,5 метра. Если же вы увидели грунтовые воды, торф или что-либо еще не плотного происхождения – необходимо будет воспользоваться садовым буром.
