Преимущества вентиляционных воздуховодов
Современные вентиляционные воздуховоды должны соответствовать следующим требованиям:
- обеспечение легкости перемещения воздуха с допустимой скоростью;
- герметичность стыков и соединений;
- удобство, легкость монтажа;
- соответствие канонам оформления интерьеров и промышленного дизайна;
- пожаробезопасность;
- точное соблюдение гигиенических и санитарных нормативов;
- прочность;
- долговечность;
- надежность;
- высокие изоляционные характеристики.
Если все характеристики и особенности учтены, то работа с оборудованием – выбор, установка, сервисное обслуживание – не доставляет никаких хлопот.
Разновидности
Гофры имеют несколько разновидностей:
Пластиковая. Бюджетный вариант. Существует множество моделей данного типа. Но общей характеристикой является наименьшее сопротивление воздуху, которое создается внутри трубы. Её легко мыть, работает достаточно тихо
ВНИМАНИЕ! Стоит помнить о хрупкости и возможном вреде здоровью людей, так как выделяется большое количество дыма при возгорании. К тому же, из самых дешёвых устройств может доноситься неприятный запах
Установка производится сложно. Боится высоких температур. Алюминиевая. Не особо тяжёлая, большой шанс на длительную работоспособность, переносимость высоких температурных показателей. Однако при работе может издавать специфические звуки и повышенную вибрацию. Возникают неудобства во время чистки. Утепленная. Её особенность — наличие слоя фольги с минеральной ватой. Такой вид можно установить на любой вытяжку. Другие. Все из перечисленных недостатков предыдущих моделей отсутствуют (запах, шум, горючесть, срок эксплуатации) + обладает стойкостью. Но данный вид не из дешёвых. Позволить себе их может не каждый.
Какие бывают диаметры гофры для вытяжки
2
Дело – труба или как правильно выбрать вентиляционный рукав?
Существует несколько разновидностей самой трубы, соединяющей вытяжку и отверстие в стене, за которым начинается вентиляционная шахта с выходом на крышу.
Пластиковая, прямоугольная с различными сечениями труба больше подходит для тех ситуаций, когда воздуховод состоит из прямых линий, а сама вытяжка предполагает подсоединение именно прямоугольной трубы. В противном случае конструкция сильно усложнится добавлением всевозможных фитингов – соединений. Также пластиковая труба хоть и менее шумная, но более требовательная к температурным режимам. Очень горячий воздух может ее деформировать.
Алюминиевая гофрированная труба диаметром 100, 120, 150 мм – наиболее доступный, распространенный и универсальный вариант. Большинство вытяжек имеют выходное отверстие одного из трех вышеназванных диаметров гофры, поэтому подобрать нужный размер рукава, чаще всего, не составляет никакого труда. Длина трубы может варьироваться, обычно она способна растянуться до трех метров в длину по прямой линии. Если рукав нужен длиннее, можно приобрести несколько комплектов и соединить их при помощи обычных хомутов того же диаметра или специальных фитингов. Этот вариант также выручит, если воздуховод должен приобрести сложную форму со множеством изгибов.
Алюминиевая гофрированная труба
Гофрированная структура позволяет придавать изгибы и без соединений, но есть риск сужения диаметра внутри воздуховода, а это крайне нежелательно. Такая труба крепится хомутами с одной стороны к вытяжке, а с другой – к специальной площадке
При выборе площадки важно учесть два параметра:
диаметр отверстия, на которое предстоит надеть гофру, должен совпадать с трубой;размеры самой площадки должны перекрывать вентиляционное отверстие в стене, крепится площадка с помощью электродрели и дюбель-гвоздей.
Кроме вышеперечисленных преимуществ, алюминиевая труба выдерживает широкий диапазон температур, она долговечна и пожаробезопасна, не боится влаги, не подвержена коррозии. Недостаток один и существенный – непривлекательный внешний вид. Гофра для вытяжки из нержавейки обладает теми же преимуществами и недостатками, что и алюминиевая, но еще более долговечна, способна справиться с очень высокими температурами, имеет более высокую цену.
Оцинкованные воздуховоды в Пушкино из нержавеющего металла, сварные воздуховоды
Воздуховоды в Пушкино — одни из главных составляющих вентиляционной сети: оцинкованные воздуховоды для вентиляции, по которым движется приточный свежий воздух, или вытяжной отработанный воздух общеобменных или аспирационных систем, местных отсосов, систем дымоудаления. Материалы изготовления разнообразны, в зависимости от технологических требований от самого дешевого и самого популярного материала —оцинкованный , толщиной от 0,5 мм до 1,2 мм, до дорогогонержавеющего толщиной от 0,5 мм до сварных нержавеющих воздуховодов толщиной до 3,0 мм. Также не забываем о воздуховодах из холодно-катанного металла для систем дымоудаления, или по-простомусварные воздуховоды из черного металла, чернуху дополнительно покрывают грунтом ГФ-021 красно-коричневого цвета.
Воздуховоды круглые спирально-навивные из оцинкованной стали
| Наименование, тип, марка | Цена, за 1 м2 | |
| Воздуховод круглый спирально-навивной из оцинкованной стали толщиной 0,5 мм | 435,0 | |
| Воздуховод круглый спирально-навивной из оцинкованной стали толщиной 0,7 мм | 588,0 | |
| Воздуховод круглый спирально-навивной из оцинкованной стали толщиной 0,9 мм | 770,0 |
Примечание .
— круглые спирально-навивные воздуховоды стандартно поставляются длиной по 3 (три) метра; по отдельной договоренности возможно заказать требуемую длину. — круглые спирально-навивные изготавливаются по ГОСТу 14918-80.

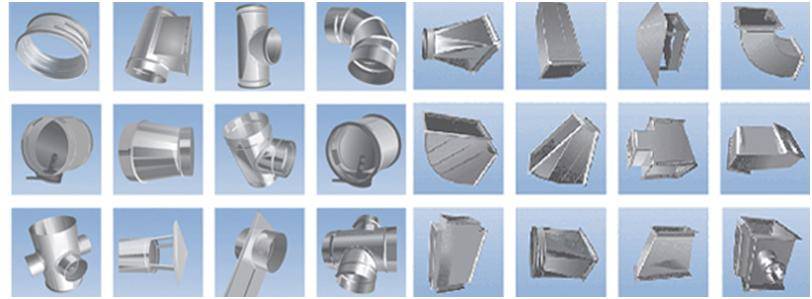

Воздуховоды и фасонные изделия из оцинкованной стали прямоугольного сечения.
| Наименование, тип, марка | Цена, за 1 м2 |
| Воздуховод прямоугольный из оцинкованной стали толщиной 0,5 мм | 550,0 |
| Воздуховод прямоугольный из оцинкованной стали толщиной 0,7 мм | 630,0 |
| Воздуховод прямоугольный из оцинкованной стали толщиной 0,9 мм | 810,0 |
| Воздуховод прямоугольный из оцинкованной стали толщиной 1,2 мм | 1150,0 |
| Фасонное изделие прямоугольное из оцинкованной стали толщиной 0,5 мм | 1090,0 |
| Фасонное изделие прямоугольное из оцинкованной стали толщиной 0,7 мм | 1110,0 |
| Фасонное изделие прямоугольное из оцинкованной стали толщиной 0,9 мм | 1210,0 |
| Фасонное изделие прямоугольное из оцинкованной стали толщиной 1,2 мм | 1650,0 |
— прайс прямого участка со стороной менее 150 мм рассчитывается с коэффициентом 1,3; — стоимость фасонного изделия со стороной 100 мм рассчитывается коэффициентом 1,4; — офланцовка (евро-шина + уголок) входит в стоимость прямых участков и фасонных деталей
Круглые прямошовные воздуховоды и круглые фасонные детали из оцинковки
| Наименование, тип, марка | Цена, за 1 м2 |
| Воздуховод круглый прямошовный из оцинкованной стали толщиной 0,5 мм | 530,0 |
| Воздуховод круглый прямошовный из оцинкованной стали толщиной 0,7 мм | 660,0 |
| Воздуховод круглый прямошовный из оцинкованной стали толщиной 0,9 мм | 830,0 |
| Фасонное изделие круглое из оцинкованной стали толщиной 0,5 мм | 905,0 |
| Фасонное изделие круглое из оцинкованной стали толщиной 0,7 мм | 920,0 |
| Фасонное изделие круглое из оцинкованной стали толщиной 0,9 мм | 950,0 |
Примечание
. — фасонное изделие D=100, 125 мм рассчитывается с коэффициентом 2,0 — D=125 мм — 1,6; D=140 мм — 1,4; =160 мм — 1,2; D=180 мм — 1,1
Прайс-лист на сварные воздуховоды из черного металла круглого сечения либо прямоугольные венткороба из холодно-катанного металла.
| Наименование детали / толщина металла, мм | 1,0 | 1,2 | 1,4 | 1,5 | 2,0 |
| Прямой участок круглого сечения | 1074,0 | 1115,0 | 1212,0 | 1250,0 | 1910,0 |
| Фасонное изделие круглого сечения | 1650,0 | 1715,0 | 1910,0 | 1970,0 | 2675,0 |
| Прямой участок прямоугольный | 1150,0 | 1215,0 | 1295,0 | 1350,0 | 1925,0 |
| Фасонное изделие прямоугольное | 1630,0 | 1700,0 | 1900,0 | 1995,0 | 2700,0 |
Примечание.
Прайс-лист на фасонные изделия и воздуховоды в Пушкино из нержавеющей стали AISI 430прямоугольного и круглого сечения.
| Наименование детали / толщина металла, мм | 0,5 | 0,7 | 0,9 |
| Прямой участок круглого сечения | 1640,0 | 1860,0 | 2230,0 |
| Фасонное изделие круглого сечения | 2355,0 | 2750,0 | 3282,0 |
| Прямой участок прямоугольный | 1860,0 | 2145,0 | 2850,0 |
| Фасонное изделие прямоугольное | 3100,0 | 3345,0 | 4770,0 |
Примечание
Сварные воздуховоды из нержавеющей стали толщиной 1.0мм, 1,2мм, 1,4мм, 1,5мм, 1,8мм, 2,0мм, 2,5мм, 3,0мм, т.е. соединение нержавеющей стали на сварке (подробнее). Сварка производится аргонно-дуговым методом с защитой корня шва, которые очищаются химическим способом.
Вентиляция подвала
Для предотвращения появления сырости каждый подвал должен иметь вентиляцию. Обычно для этой цели по периметру цоколя устраивают продухи или окна, периодически открываемые для проветривания. Но лучшим решением является вентиляция через специальные каналы, устраиваемые в дымовентиляционных блоках и выходящие за пределы чердачного перекрытия или крыши. Вытяжная труба начинается под потолком подвала и выходит вместе с остальными трубами над крышей дома. Для улучшения тяги ее желательно проложить рядом с дымовым каналом печи или отопительного котла. Чем больше сечение вытяжного канала, тем лучше; в любом случае оно не должно быть меньше 140 х 140 мм. Летом естественной тяги может оказаться недостаточно, и в вытяжную трубу придется поставить вентилятор.
Приток воздуха обычно обеспечивается за счет не плотностей в ограждающих конструкциях. Можно устроить и специальные каналы с забором воздуха либо с улицы, либо из закрытых помещений (тамбур, веранда). Лучше всего, чтобы приточная труба начиналась на чердаке. Приточный и вытяжной каналы располагают в противоположных сторонах подвала, причем первый из них у пола, а второй у потолка.
Расчет воздуховодов каналов: методики и важные нюансы
Для создания хорошей системы вентиляции надо создать достаточно эффективные пути поступления и вывода воздуха Следующие простые правила помогут уменьшить ошибки:
- Хорошая герметизация современных помещений заставляет создавать вентиляционные отверстия (1) для доступа свежего воздуха.
- Для перемещения его в другие комнаты устанавливают специальные каналы (2).
- Из жилой зоны воздушный поток (3) может поступать в санузел, ванную, кухню, но не в обратном направлении.
- Каждый метр трассы (4) уменьшает производительность вытяжки на 5% и более. Для повышения производительности минимизируют число поворотов.
Точный расчет воздуховодов вентиляции можно сделать по приведенным ниже методикам. Но в любом случае, кроме отмеченных рекомендаций, надо учитывать архитектурные особенности объекта недвижимости
Также следует обратить внимание на предполагаемый режим будущей эксплуатации, частоту проветривания комнат, иные индивидуальные предпочтения
Как сделать расчет производительности по воздуху с учетом действующих нормативов
Более точные результаты можно получить после вычисления мощности вентиляционной системы двумя способами.
| Название методики | Формула | Обозначение | Единицы измерения | Расшифровка |
| Расчет воздухообмена по кратности | МВС = К х П х В | МВС | м куб. за час | Мощность вентиляционной системы. |
| К | ед. | Коэффициент кратности. В жилых объектах применяют от 1 до 2, в офисных и общественных помещениях увеличивают до 3. | ||
| П | м. кв. | Площадь комнаты. | ||
| В | м | Высота потолков. | ||
| Вычисление притока с учетом количества людей | МВС = Ч х Н | Ч | ед. | Количество человек, «постоянно пребывающих» в комнате. |
| Н | м. куб. | Нормативный коэффициент (30 – минимум для спальни, 60 и более – кухня, детская комната). |
Для последующего определения технических параметров канала берут большую величину. Лучше сделать определенный запас, чтобы не испытывать неудобств при максимальных нагрузках системы.
Основные принципы правильного расчета сечения воздуховодов вентиляции
В следующих формулах используют вычисленное значение производительности, а также скорость воздушного потока.
| Формула | Обозначение | Единицы измерения | Расшифровка |
| СР = МВС х НК/С | СР | см кв. | Площадь поперечного сечения канала. |
| МВС | м куб. за час | Мощность вентиляционной системы из предыдущего раздела статьи. | |
| С | м/с | Скорость воздуха в канале. Для магистральных участков ее устанавливают в диапазоне от 5 до 9 м/с. В ответвлениях – от 3 до 5 м/с. | |
| НК | ед. | Нормативный коэффициент. Для этой формулы применяют значение: 2,778. |
Вентиляционные шахты частных домов
Расстояние от выхлопной шахты до конька крыши
Вытяжные шахты в частных домах строятся по тем же принципам, что и шахты в многоквартирных домах. Сначала выбирается тип вентиляции. Затем рассчитывается воздухообмен и на этой основе выбираются диаметры и формы вентиляционных каналов.
В частных домах вентиляционные шахты часто заменяются вентиляционными каналами. Места, где воздух поступает в дом и где он выводится на улицу, определяются планировкой помещений
Правильное расположение головки выхлопной трубы по отношению к крыше очень важно. На оголовке вентиляции в частном доме всегда стоит зонт
Как и вентиляционные шахты, воздуховоды в частных домах изготавливаются из пластиковых или металлических труб.
Вы можете сделать собственную вентиляционную шахту из других материалов:
- Доски, обшитые листовым металлом;
- Оштукатуренный кирпич.
Для улучшения аэродинамики и предотвращения образования конденсата стены изнутри утепляются тонким слоем минеральной ваты или войлока, который должен быть оштукатурен. Также можно изолировать шахту снаружи, что значительно облегчает дальнейшую эксплуатацию трубы.
Процедура теплоизоляции
- Очистите поверхность стены.
- Нанесите клей и плотно закрепите теплоизоляцию.
- Закрепите изоляцию дюбелями.
- Штукатурка.
Технология настолько проста, что ее может освоить любой домашний мастер.
Воздуховоды из нержавеющей стали
Выбор материала воздуховода обусловлен в первую очередь условиями, в которых он будет функционировать и характеристиками транспортируемой среды. В вентиляционных системах промышленных объектов часто находят применение воздуховоды из нержавеющей стали. Основной причиной является их способность наиболее успешно противостоять воздействию агрессивных сред, характерному для производственных объектов.
Особенности и преимущества воздуховодов из нержавеющей стали
Для производства воздуховодов из нержавейки используют хромистые, хромоникелевые и хромомарганцевоникелевые стали. Наиболее распространенные марки AISI 316, AISI 430, AISI 304. Их общим характерным признаком является высокое содержание хрома (более 12%), образующего защитный оксидный слой на поверхности материала. Именно это обеспечивает основное достоинство воздуховодов из нержавейки – высокую степень защиты от коррозии, в том числе в агрессивной среде. Материал также отличается отличными гигиеническими качествами – отсутствие пор и трещин на поверхности не позволяет распространяться микроорганизмам.
К числу основных преимуществ воздуховодов из нержавеющей стали также относятся:
- отнести: высокую механическую прочность и жесткость (600 Н/мм²);
- термостойкость (до 600 ºС);
- эстетичный внешний вид;
- длительный ресурс (до 50 лет).
Из нержавейки производятся круглые и прямоугольные воздуховоды с толщиной стенок 0,6–1 мм. Стандартная длина прямого участка 1250 мм, но при необходимости на заказ могут быть изготовлены изделия других размеров.
Сферы применения нержавеющих воздуховодов
Наиболее широкое применение нашли в химической, нефтехимической, медицинской и пищевой промышленности, а также в других отраслях, для производственных помещений которых характерно наличие агрессивных сред. Их часто монтируют в медицинских учреждениях и на предприятиях общественного питания, на которых действуют строгие санитарные нормы.
Установка воздуховодов из нержавейки целесообразна в тех случаях, когда необходима повышенная стойкость к коррозии и механическим нагрузкам. К примеру, когда часть вентиляционной системы расположена снаружи здания. Они прекрасно подходят для использования в системах дымоудаления, так как способны выдерживать высокую температуру. По той же причине их обычно устанавливают в помещениях с высокой пожароопасностью.
В «Капитель вент» вы можете купить воздуховоды из нержавеющей стали различных марок, изготовленные по стандартным индивидуальным размерам с доставкой по всей России.
Расчет сечения воздуховодов методом допустимых скоростей
Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.
Рис. 1 (Схема сети для расчета)
В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.
Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:
- Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
- По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
- После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.
Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.
Нормативная скорость
Тип здания | Скорость в магистралях, м/с | Скорость в ответвлениях, м/с |
Производство | до 11,0 | до 9,0 |
Общественные | до 6,0 | до 5,0 |
Жилые | до 5,0 | до 4,0 |
Значения приблизительные, но позволяют создать систему с минимальным уровнем шума.
Рис, 2 (Номограмма круглого жестяного воздуховода)
Как использовать этих значения? Их необходимо подставить в формулу или использовать номограммы (схемы) для разных форм и типов воздуховодов.
Номограммы обычно даются в нормативной литературе или в инструкции и описании воздуховодов конкретного производителя. Например, такими схемами комплектуются все гибкие воздуховоды. Для труб из жести данные можно найти в документах и на сайте производителя.
В принципе, можно не использовать номограмму, а найти требуемую площадь сечения, исходя из скорости воздуха. А площади подобрать по диаметру или ширине и длине прямоугольного сечения.
Пример
Рассмотрим пример. На рисунке приведена номограмма для круглого воздуховода из жести. Номограмма полезна еще и тем, что на ней можно уточнить потери давления на участке воздуховода при заданной скорости. Эти данные потребуются в дальнейшем для подбора вентилятора.
Итак, какой воздуховод подобрать на участке сети (ответвлении) от решетки до магистрали, по которому будет прокачиваться 100 м³/ч? На номограмме находим пересечения заданного количества воздуха с линией максимальной скорости для ответвления 4 м/с. Также недалеко от этой точки находим ближайший (больший) диаметр. Это труба диаметром 100 мм.
Таким же образом находим сечение для каждого участка. Все подобрано. Теперь осталось провести подбор вентилятора и расчет воздуховодов и фасонных частей (если это необходимо для производства).
Критерии выбора вентиляционной трубы
Чтобы выбрать качественный воздуховод, учитывают такие требования:
Шум во время движения воздушных масс не должен превышать 35 дБ.
Для хорошей производительности все элементы соединяют герметично
Также это важно с точки зрения защиты от смешивания удаляемых и поступающих потоков воздуха.
При эксплуатации в условиях повышенной влажности выбирают трубы из материала, устойчивого к коррозии.
Для установки в местах с высокими температурами выбирают воздуховоды из жаропрочного, пожаробезопасного материала, не деформирующегося при нагревании, не выделяющего токсичные вещества.
Габариты и вес конструкции учитывают при оценке легкости транспортировки и монтажа. Объемные круглые трубы занимают больше полезного пространства помещения
Их сложнее спрятать за подвесным потолком. Чтобы каналы не портили интерьер, предпочтение отдают их плоской разновидности прямоугольного сечения.
Учитывают гладкость внутренней поверхности, поскольку это важно для оценки уровня аэродинамического сопротивления и шума.
При прокладке трубопроводов за пределами дома предпочтение отдают материалам, устойчивым к коррозии, негативным погодным воздействиям. Также предусматривают качественное утепление.
III. Ограничение на использование гибких воздуховодов
Ограничения на применение гибких воздуховодов обусловлены, в большинстве случаев, различиями в национальных и отраслевых стандартах и нормах. В числе прочих общих ограничений на использование гибких воздуховодов можно назвать следующие:
- использование в вертикальных стояках высотой более двух этажей;
- использование в системах с температурой входящего воздуха более 120°С;
- применение на открытом воздухе, если материал воздуховода специально не защищен от воздействия солнечного света и прочих атмосферных воздействий;
- использование без учета классификации, включая термостойкость и конструктивные особенности конкретного вида изделий;
- несоблюдение допустимых расстояний при монтаже в местах, где из-за электрических устройств, ископаемого топлива или солнечной энергии, возникает избыток тепла;
- монтаж соединительных воздуховодов через стены, перегородки или части вертикальных стояков, имеющие рейтинг огнестойкости больше 1 часа; через полы и через стены там, где требуется использование автоматических противопожарных заслонок или клапанов дымоудаления;
- использование в качестве компонентов систем вентиляции в помещениях для готовки, глажки и сушки белья, если это специально не указано производителем;
- применение в бетонных конструкциях, в местах ниже уровня земли или в контакте с землей без учета ограничений производителей на непосредственный контакт с агрессивной средой или абразивными материалами.
| Монтаж гибких рукавов: а) неправильно; б) правильно |
Статья подготовлена специалистами компании «ИФ-СЕРВИС»
Рекомендации по выбору воздухопровода
Опытные специалисты дают ряд советов, чтобы облегчить хозяевам выбор изделий для обустройства системы вентиляции. Некоторые из них:
Покупать изделия лучше всего в фирменных магазинах или специализированных торговых точках. Помимо продукции, в комплекте должна быть инструкция по использованию, а также гарантийный талон
Если такая документация отсутствует, от покупки лучше отказаться. Нужно учитывать дизайн изделий, чтобы они органично вписались в интерьер помещения
Немаловажное значение имеет фирма-изготовитель. Желательно выбирать высококачественные брендовые модели
Не нужно ориентироваться на низкие цены
Конечно же, качественная и надежная система вентиляции обойдется довольно дорого, особенно если использовать хорошие материалы. Однако нужно понимать, что высококачественные модели будут служить много лет без нареканий. Изделия должны иметь достаточную производительность. Если система вентиляции будет слабой, вытяжка не сможет хорошо справляться со своей основной задачей, поэтому отработанные воздушные массы будут оставаться в помещении.
Помимо этого, при выборе составляющих элементов вентиляционной системы нужно учитывать основные функции кухонной вытяжки. Последняя должна соответствовать следующим характеристикам:
- Привлекательный внешний вид важен для того, чтобы прибор органично вписался в интерьер, дополняя его.
- Небольшой уровень шума при работе.
- Способность быстро и в нужном объеме удалять посторонние запахи.
Предлагаем ознакомиться Вытяжка для кухни без отвода в вентиляцию (25 фото): модели без воздуховода
Значимым критерием выбора для домовладельцев остается цена, эстетичность и эксплуатационные характеристики вентканалов отходят на второй план. Здесь однозначно побеждает гибкая гофра, она значительно дешевле остальных вариантов, да и фитинги не нужны.
Предложим свои рекомендации о том, как выбрать вентиляционный короб для вашей вытяжки:
- Под наружную прокладку годится 2 вида каналов – пластиковые и металлические. Первые дешевле, но выглядят хуже, их лучше прятать над шкафами либо за декоративной облицовкой.
Слева на фото монтаж вентканала за гипсокартонной обшивкой, справа – прокладка внутри мебели
- Для скрытой прокладки можно брать любой воздуховод: гофру, ПВХ, оцинковку. Если вас не заботит уровень шума, ставьте дешевый алюминиевый рукав.
- В дачном домике, летней кухне или веранде с плитой подключайте вытяжку гофротрубой. Пластик в таких помещениях быстро загрязняется, желтизну вывести довольно трудно.
- Если в квартире сделан дорогой ремонт, экономить и уродовать интерьер нельзя. Подбирайте стальной короб, фитинги и решетку под цвет вытяжки. К никелированной поверхности отлично подойдет нержавейка, золотистой – медь.
Отработанный воздух удаляется по трубе, которая может отличаться по следующим признакам:
- по материалу;
- диаметру или размерам сторон короба;
- форме сечения;
- гибкости.
Сечение пластиковых воздуховодов и их размеры
Пластиковые короба для вентиляции делают:
- Круглого сечения.
- Прямоугольного сечения (прямоугольники и квадраты).
Каждый видов бывает жесткий и гибкий. Жесткие короба отливаются в специальных формах. Их основная характеристика (кроме геометрических размеров) — толщина стенки. Чтобы пластиковый воздуховод держал форму, толщина стенки должна быть 3 мм. Более тонкие гнуться, у толстостенных больше вес и значительно выше цена.
Второй вид — гибкие пластиковые воздуховоды. Делаются в виде гофры. Проволочный каркас обволакивают слоем пластика так что сама проволока оказывается запаянной в пластике. Такие воздуховоды проще монтировать, так как можно изогнуть под любым углом.
Полужесткие гофрированные воздуховоды
Длинна одного куска гофрированной пластиковой трубы для вентиляции трубы — до 2,5 метров, так что короткие трассы можно сделать исключительно из одного цельного куска. Монтаж очень простой: закрепили с обоих концов, выложили по трассе, закрепили в нескольких местах. Гофру желательно растягивать как можно сильнее — для уменьшения неровностей стен и сопротивления воздушному потоку.
Но, даже в хорошо растянутой гофре, за счет неровных стенок, движение воздуха затруднено. Потому, при равных условиях, гофрированные воздуховоды ставят большего размера. К тому же на неровной поверхности быстрее скапливается грязь, жир, пыль. Стенки — очень тонкие, имеют совсем небольшую механическую прочность. Более надежны полужесткие варианты (как на фото выше). Они гнутся хуже, но имеют более высокую надежность.
Сечение круглых пластиковых воздуховодов
Самые распространенные круглые пластиковые воздуховоды:
- 100 мм;
- 125 мм;
- 150 мм;
- 200 мм.
И круглые, и прямоугольные пластиковые воздуховоды могут быть больших размеров
Но есть и гораздо больших размеров — до 2,4 метров в диаметра — для производственных помещений. Продаются круглые вентиляционные трубы отрезками по 500 мм, 1000 мм, 1500 мм, 2000 мм, 2500 мм.
Сечение прямоугольных вентиляционных труб
Прямоугольные пластиковые воздуховоды для бытового применения бывают следующих размеров:
- высота — 55 мм, 60 мм;
- ширина — 110 мм, 122 мм, 204 мм;
- длинна — 350 мм, 500 мм, 1000 мм, 1500 мм, 2000 мм и 2500 мм;
- толщина стенки — 2-8 мм.
Пример габаритов пластиковых прямоугольных труб для вентиляции
Чем большее сечение имеет пластиковая труба для вентиляции, тем толще делают ее стенки. Это необходимо для того, чтобы изделия не изменяли геометрические размеры. Для экономии на более коротких стенках (на рисунке а) толщина может быть меньшей (2-3 мм, к примеру), а более широкую часть (на фото обозначена b) делают утолщенной — 3-4 мм.
Что лучше: круглый или прямоугольный воздуховод?
Какой формы воздуховоды лучше? Круглые или квадратные? Если брать по пропускной способности, то лучше круглые. В них вихревые потоки встречают меньше сопротивления, движение воздушных масс более быстрое. В прямоугольных углы остаются практически незадействованными. Потому прямоугольные ставят с большей площадью сечения, чем круглые.
В таком варианте даже проложенный «по верху» вентканал почти незаметен
Несмотря на худшие характеристики, чаще используются прямоугольные трубы из пластика для вентиляции. Их проще спрятать, пустив низко над навесными шкафами, например. Также при обустройстве навесного или натяжного потолка они требуют меньшей высоты, так как есть модели плоские и широкие. Даже если фальшпотолок не предусмотрен и спрятать вентканал негде, прямоугольный короб на стыке стены и потолка смотрится лучше, чем круглый.
Разновидности вентиляционных воздуховодов
Пластиковые вентиляционные воздуховоды широко используются в любых типах помещений. Трубы и соединительные детали из пластика обеспечивают необходимый уровень герметичности системы вентиляции, не подвержены воздействию влаги и коррозии. Гладкая поверхность воздуховода позволяет снизить уровень шума и создает наилучшие условия для свободного прохождения потока расчетного объема с необходимой скоростью. Помимо всего, они не нуждаются в регулярной чистке, следовательно, увеличивается срок эксплуатации вентиляционной системы. Однако при всех своих достоинствах применяться они могут в системах с температурой среды до +50°C. При монтаже пластиковых труб стоит помнить, что узлы прохода в бетонных или кирпичных перекрытиях требуют использование стальной гильзы, но допускается и использование рубероида или толи.
Пластиковые вентканалы
Гибкие воздуховоды изготавливаются из пластика или металла. В основном используются для вытяжной вентиляции с температурой среды от -30°C до +120 °C. Идеально подходят для укладки в коробках из ГКЛ, вписываясь в любой интерьер. К достоинствам относится возможность применения гофрированных воздуховодов при сложной планировке помещения, а также легкость монтажа. Узлы прохода для гибких вентиляционных воздуховодов также требуют соблюдения норм монтажа и использование гильз, а при укладке в стенах дополнительную изоляцию слоем бетона во избежание повреждения герметичности. Вытяжные трубы для вентиляции выводятся через шахту на крышу или кровлю.
В промышленных предприятиях чаще используются металлические прямоугольные или квадратные венткороба с многочисленными соединительными элементами. Узел или стык соединения подбирается согласно проектным данным.
Монтаж вентиляционных коробов из стали имеет ряд сложностей, от качественно выполненной сварки или сборки изделий зависит герметичность системы, качество шумоизоляции и срок ее эксплуатации. Вентиляционные короба прямоугольного или квадратного сечения более рационально использует пространство помещения. Однако зачастую внутренние углы коробов создают сопротивление воздуха и, чтобы перекрыть потери давления воздуха, требуется установить дополнительное электрооборудование.
Пример монтажа металлических воздуховодов
Для системы вытяжных воздуховодов все чаще применяются сэндвич-трубы, которые выполнены из соединенных двух оцинкованных труб, заполненных между собой изоляцией.
Двустенная конструкция дымоходов обеспечивает отсутствие конденсата в трубе и полностью соответствует нормам пожаробезопасности, так как изоляция выполняется из огнеупорного материала. Двустенные оцинкованные трубы для вентиляции чаще устанавливают снаружи здания, но могут применяться и для вытяжных шахт.
Двустенная конструкция сэндвич-труб
Одностенные трубы для дымоходов применяются внутри помещений в качестве самостоятельной конструкции, которая подключается в основному дымоходу, и в качестве гильзы в уже имеющиеся кирпичные вентшахты. Металлический воздуховод дымоходов производится из коррозиестойкой нержавеющей или оцинкованной стали. В случае прокладки труб в каналах шахт требуется выполнить дополнительную изоляцию труб из огнеупорного материала, закрепляя его оцинковкой.
