Электропроводка в трубах

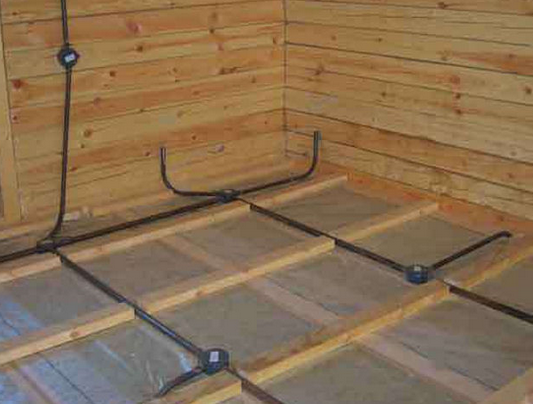

При прокладке проводов в трубе по полу вы значительно сэкономите длину трассы. Все отходящие линии проводов должны спуститься на пол, и проходить до мест установки розеток и выключателей. При этом виде прокладки вам следует учесть, что линия от электрощитка в первую очередь должна подниматься к распределительной коробке. Делать подключение коробки через розетку ни в коем случае нельзя. Если это произойдет, то при повышении нагрузки провода могут просто загореться. Розетки в этом случае должны подключаться с помощью перемычек.
На этой картинке вы можете увидеть информацию о правильном подключении розетки от электрощитка. Гофрированная труба для электропроводки отлично подойдет для разводки скрытого типа. Она является более эластичной, чем металлический продукт. ПВХ трубы обычно используют для открытой проводки. Трубы могут быть с протяжкой или без нее. Протяжка необходима только в том случае, если вам необходимо быстро протянуть кабель. Для этого к протяжке привязывается провод и просто протягивается. Ретро проводку также можно выполнить в трубе.
Металлические трубы лучше всего применять для деревянных покрытий. Они способны обеспечить надежную пожаробезопасность вашего дома. Крепить металлические трубы необходимо с помощью специальных скоб.
Особенности монтажа
Использовать рассматриваемую продукцию особенно удобно во время укладки проводов в грунте, деревянных или бетонных конструкциях.
Чтобы осуществить монтаж необходимо следовать следующей инструкции:
- Укладку нужно выполнять строго в соответствии с чертежом.
- Для соединения каналов применяют сварку или используют изделия с резьбой.
- Трубопровод заземляется и наклоняется в направлении распределительного короба.
- Внешнюю поверхность подвергают покраске для защиты от окисления.
- Протяжка выполняется посредством металлической проволоки.
- Трубопровод закрепляется с помощью специальных скоб, через каждые 50-100 сантиметров.
Для недопущения повреждения изоляционного слоя проводов тубы с обоих концов оконцевывают специальными втулками. Если вы рассчитываете в будущем проводить разборку трубопровода, выполняйте его монтаж без применения сварки. Для этого нужно использовать исключительно резьбовые соединения.
На участках, где возникновение пыли или влаги невозможно, места стыков можно не герметизировать. Для обустройства электропроводки в стальных каналах используйте провода ШВВП и ПУГНП.
Для обустройства проводок освещения можно использовать не только стальные трубы, но и медные. Последние отличаются большей стойкости к процессам коррозии.
Медные изделия
Монтаж стальных трубок для рассматриваемой задачи можно полностью выполнить самостоятельно. Это достаточно простая задача, в которой нет ничего сложного. Но нужно учитывать массу нюансов и деталей, и строго следовать технологии укладки.
Использовать стальные трубы можно и для повышения эстетичности помещений. Некоторые дизайнеры предлагают выполнить проводку в доме в стиле ретро. Стальные трубки идеально подходят для этого. Таким образом, можно решить сразу несколько задач. С одной стороны надежно уложить электропроводку в частном доме или квартире, а с другой сделать интерьер своего жилища оригинальным и необычным.
Смотреть видео:
Тонкости использования изделий
При использовании металлических труб возможны некоторые трудности с протяжкой в них проводов. Для этого существует несколько способов. Наиболее простой – протянуть в канал стальную проволоку, к ее краю прикрепить кабель и втягивать его внутрь.
Если изделие имеет существенную длину, то можно в него вставить шарик с привязанной тонкой, но прочной нитью либо лентой. Для облегчения его движения используется тальк. К концу нити/ленты крепится стальная проволока. Далее в отверстие вставляют патрубок воздушного компрессора и включают оборудование. Под действием давления шарик продвигается по каналу для электропроводки, затягивая нить за собой. Нарезают изделия ножовкой или болгаркой.
Для разных сегментов проводки используются трубы разного диаметра
Для выключателей и розеток обычно выбираются изделия диаметром 20 мм; для приборов освещения – 1,6 см; для соединений между этажами – 4,0 см; для подсоединения распределительных щитков или коробов – 25 мм. Длина каналов обычно составляет 3-5 м.
Если помещение характеризуется повышенной влажностью и вероятностью наличия химических субстанций, то можно применить тонкостенные трубки сечением около 20 мм, соединяя их безрезьбовыми муфтами. При высоком уровне опасных факторов лучше взять водо-газопроводные изделия диаметром 15-80 мм, стыкуя их резьбовыми муфтами.
Достоинства металлических кабель-каналов
Основными преимуществами металлических каналов для электропроводки являются:
- надежность;
- износостойкость;
- практичность;
- многообразие решений;
- стабильность параметров;
- устойчивость к воздействию УФИ;
- стойкость к низким/высоким температурам.
Устойчивость металлических труб к повреждениям позволяет укладывать их открыто без дополнительной защиты
Металлические кабель-каналы способны обеспечить стабильную защиту проводки от влаги, грызунов, механических воздействий и температурных перепадов. Они могут использоваться на протяжении долгого времени, особенно, если покрыты защитным слоем. Такие трубы не требуют специального обслуживания.
Металлические трубы не меняют размер и форму при соблюдении правил эксплуатации, подходят как для скрытой (внутренней), так и для открытой (внешней) проводки, а также могут применяться в неотапливаемых помещениях.
Цена и критерии выбора
Трубы PN-20
Ориентировочная стоимость изделий из пластика в зависимости от вида и диаметра:
- Модель PN20, армированная стекловолокном – 90-1500 рублей за погонный метр.
- PN20, армированная алюминиевой фольгой – 110-2700 рублей за погонный метр.
- PN25, армированная стекловолокном – 60-3000 рублей за погонный метр.
- PN25, армированная алюминиевой фольгой – 90-2500 рублей за погонный метр.
- Трубы из сшитого полиэтилена – 50-1700 рублей за погонный метр.
Выбирая материал для устройства системы обогрева, следует учитывать некоторые характеристики:
- Условия эксплуатации, в расчет которых берутся свойства и состав теплового носителя, его давление и температуру.
- Способ укладки (открытый или закрытый).
- Взаимодействие свойств изделий со свойствами вспомогательных элементов отопительной системы.
Важно обращать внимание на маркировку, для отопления используют изделия марки PN20 и PN25 с армирующим слоем стекловолокна или перфорированного алюминия. Не меньшее значение имеет диаметр материала, ведь большой диаметр приведет к перерасходу теплового носителя, что влечет к удорожанию обогрева. Меньший размер снизит напор тепловой массы и качество обогрева
Меньший размер снизит напор тепловой массы и качество обогрева
Не меньшее значение имеет диаметр материала, ведь большой диаметр приведет к перерасходу теплового носителя, что влечет к удорожанию обогрева. Меньший размер снизит напор тепловой массы и качество обогрева.
Для устройства однотрубной системы обогрева, рекомендовано применять изделия окружностью 20, 25 и 32 мм: для стояков – 25 или 32 мм, для подвода к батареям – 20 мм.
Для двухтрубной системы, выбор диаметра изделий зависит от длины отрезков и количества теплообменников.
Так, если монтируют больше 8 радиаторов или длина участка превышает 30 метров, применяют изделия диаметром 32 мм, при установке меньшего количества радиаторов и подключении 1 батареи на участке менее 10 метров, можно использовать материал диаметром 20 мм.
Монтаж кабеля в трубе ПВХ
Использование комплектующих
Преимущество прокладки кабеля в ПВХ трубах (по сравнению с металлическими) очевидно:
- труба электрическая ПВХ дешевле;
- не требует заземления;
- при нормальной эксплуатации может служить до 50 лет;
- может эксплуатироваться при температурах от –25 до + 70 0 С;
- не образуют и не накапливают конденсат;
- не требуют дорогостоящей сварки;
- не требуют обслуживания.
Кроме того, при использовании этих труб значительно удешевляется проект, не нужна ведь изоляция для труб ПВХ, она сама играет роль защиты, поэтому и кабель может применяться облегченной конструкции.
Для открытой проводки (стенам, потолкам), согласно действующим нормам, применяется труба ПВХ для кабеля гладкая, для прокладки кабеля внутри конструкций из несгораемых материалов применяется гофротруба.
При обустройстве электроснабжения по деревянным и другим сгораемым основаниям следует использовать только металлические трубы или металлорукав!

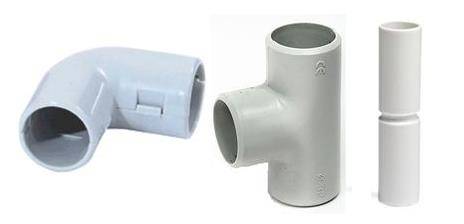

Для осуществления качественного монтажа рекомендуется использовать дополнительные комплектующие, которые подбираются, исходя из диаметра и модели трубы. К ним относят тройники, соединители, повороты, крестовины, дюбель-стяжки, клипсы и т.п. Подобрать все необходимые детали вам помогут консультанты отдела электромонтажных изделий.
Технология монтажа
Процесс монтажа выглядит так:
- Выполняют разметку будущего размещения труб с электрокабелями. При этом отступ от элементов обогрева должен быть не менее 0,5 м, чтобы кабели не нагревались. Также отмечают места расположения щитовых коробок.
- Определяют нужное количество элементов крепежа из расчета 1 крепеж на каждые 10-15 см трубы.
- Готовят все необходимые элементы и проверяют, не превышает ли напряжение в электросети значения в 1500 В.
- При необходимости нарезают изделия на участки нужной длины.
- Проводят подготовку изделий – разравнивают провода, при необходимости очищают внутреннюю поверхность труб.
- Протягивают кабель через элементы трубопровода, а затем монтируют его участки в соответствии со схемой.
Монтаж ПВХ трубопровода нужно выполнять с уклоном, для того чтобы избежать скопления в нем конденсата.
- Выполняют крепеж трубопровода через равные промежутки в соответствии с разметкой.
- Устанавливают щитовые коробки, в которых соединяют прокладываемые кабели в узлы.
- Проверяют надежность изоляции между проложенными проводами.
Тонкости монтажа
Труба гладкая или гофрированная для электропроводки прокладывается с учетом следующих важных моментов:
- При монтаже труб в полу или кирпичной стене используйте металлические скобы, заливать систему можно только после того, как она надежно закреплена.
- При переходе трубы с пола на стену или при ее вхождении в полость плиты используйте специальные гофрированные соединители.
- Не допускайте образования заломов, это затруднит последующую протяжку кабеля.
- Для соединения двух точек по прямой всегда используйте цельные куски трубы.
- При перекусывании протяжки бокорезом не дайте проволоке уйти внутрь трубы, доставать ее придется, делая дополнительный надрез на трубе.
- При отсутствии в комплекте трубы специального зонда, используйте упругую металлическую или капроновую протяжку. Ее необходимо сначала запустить в трубу, а затем протянуть привязанный к ней кабель.
- Провода необходимо подготовить к протяжке, для этого их в нескольких местах необходимо скрепить ПВХ изолентой.
- Чтобы не допустить соскальзывания жгута, необходимо надежно соединить его с протяжкой. Для этого проволоку обвивают вокруг жгута и стягивают ее пассатижами. Концы кабеля не должны торчать в разные стороны, иначе протяжку осуществить будет невозможно.
Удобнее протягивать кабель вдвоем. Если делать работу одному, то протяжку необходимо надежно прикрепить к капитальной конструкции.
Основным назначением гофротрубы является прокладка внутренних кабельных систем, но некоторые модели можно использовать для наружной подземной прокладки. Такими моделями являются двустенные гофрированные трубы диаметром до 200 мм.
Стандартная труба ПВХ для кабеля применяется не только при прокладке электрического питающего кабеля, но также и для прокладки слаботочных кабелей: телекоммуникационных, телефонных, кабелей связи и сигнализации.
Труба пвх электротехническая (трубы пвх для прокладки кабеля)
используются для защиты электропроводок
от механических повреждений при открытой и скрытой прокладке в соответствии со строительными нормами и правилами (СНиП), правилами устройства электроустановок (ПУЭ), а также инструкциями по охране труда и пожарной безопасности.
Характеристики электротехнических ПВХ труб
Электротехническая труба изготавливается из самозатухающего поливинилхлорида и полиэтилена высокого и низкого давления. Эти материалы наделены техническими характеристиками, позволяющими монтировать трубы этого типа для создания кабеленесущих систем. Помимо этого труба ПВХ электротехническая служит дополнительным слоем изоляции для кабеля, обеспечивает пожароустойчивость и защиту проводки от механических повреждений.
Достоинства
Трубы из ПВХ обладают рядом неоспоримых достоинств:
- долговечны: обладают изначальной прочностью, не подвержены коррозии, устойчивы к влажной и агрессивным средам, к ультрафиолетовому излучению;
- гигиеничны и экологичны;
- удобны в монтаже: легкие, легко пилятся, склеиваются, спаиваются;
- обладают малым коэффициентом деформации;
- не несут существенной нагрузки на конструкции;
- обеспечивают (при наличии соответствующих аксессуаров) полную герметичность, при которой кабель надежно защищен от проникновения пыли и влаги;
- практичны: у них низкая цена, в процессе эксплуатации не требуется их окрашивание и другое обслуживание.
Принцип укладки кабелей в штробе
Кроме того, монтаж кабеля с их применением производится быстро и качественно, этому способствует отсутствие шероховатостей на внутренней стенке трубы. Такие системы практичны в эксплуатации, поскольку замена электропроводки в них производится без необходимости вскрытия траншеи и демонтажа перекрытия.
Благодаря этим качествам трубы из ПВХ для прокладки кабеля не имеют на сегодняшний день альтернативы. Они являются незаменимым компонентом систем электрообеспечения и успешно используются при возведении объектов жилого, промышленного и административного назначения.
Труба ПВХ электротехническая – негорючая, она обладает самой высокой категорией по пожарной безопасности среди полимерных аналогов.
Разновидности
Электротехнические трубы из ПВХ принято делить на две основные категории:
- гладкие жесткие (гладкостенные);
- гофрированные (гибкие гофротрубы).
Жесткая труба ПВХ для кабеля применяется в основном вне строительных конструкций, гофротруба – при прокладке систем электрообеспечения внутри перекрытий (под штукатуркой, в стяжке пола и т.д).
Также их классификация определяется согласно ГОСТ 18599-83, который выделяет 4 категории электротехнических труб:
- Т – тяжелые;
- С – средние;
- СЛ – средне-легкие;
- Н – нестандартные.
Они могут выпускаться с разным диаметром: 8 ÷ 250 мм; с разной толщиной стенок и в разном цвете.
Гладкие и гофрированные электротехнические трубы ПВХ разных цветов
Особого внимания заслуживает гофрированная труба ПВХ с зондом для протяжки кабеля. Преимущественной особенностью этой модели является наличие специальной жесткой стальной проволоки, многократно облегчающей процесс монтажа провода внутри кабеленесущей системы.
К несущим плоскостям гофротруба крепится с помощью специальных защелок-клипс, которые легко открепляются при необходимости изменения направления кабелей или перенесения части проводки в другое место.
Гофротруба труба ПВХ с протяжкой для прокладки кабеля
Технология закладки кабеля в металлические трубы: процесс монтажа
Монтаж кабеля в трубы довольно трудоемкий и дорогостоящий, поэтому применяется, когда необходимо гарантированно защитить кабель от механического воздействия. Выполняется закладка в несколько этапов:
- разметка предстоящей трассы;
- подготовка и установка труб;
- прокладка кабеля.
Для выполнения первого пункта определяется место прокладки, и проводятся подготовительные работы. При монтаже на стенах зданий, в фундаменте, перегородках делаются штробы, отверстия под электроприборы, переходы и т. д. Производятся замеры длины и изгибов, составляется необходимая документация и передается в электромонтажную мастерскую. Там трубы очищают, окрашивают, разрезают по размеру. Стыки обязательно обрабатывают, чтобы не было заусенец. При необходимости делают изгибы. Готовые изделия маркируют, упаковывают и отправляют заказчику.
Установку производят таким образом, чтобы исключить попадание внутрь пыли, масла и других веществ. Чтобы не скапливалась вода, прокладку делают под наклоном не менее 2 градусов по направлению к коробам. Крепление производить с помощью сварки запрещено, для этого нужно использовать скобы, хомуты, накладки, прижимы. Расстояние между креплениями должно быть не больше указанного в таблице.
| Наружный диаметр труб, мм | Расстояние между креплениями, м |
| 18-26 | 2,5 |
| 30-42 | 3,0 |
| 45-90 | 4,0 |
Все соединения и вводы должны быть уплотнены. После чего выполняется установка электрооборудования.
На завершающем этапе производится затяжка. Проверяют чистоту труб, при необходимости они продуваются сжатым воздухом, на торцы надеваются пластмассовые втулки. Провода и кабели собираются группами, жилы привязываются к стальной проволоке диаметром 2-5 мм и протягиваются.
Обустройство траншеи
Сначала производится разметка местности, будущая трасса должна быть удалена от фундамента, газопровода и т. д. на расстояние, указанное в ПУЭ. Затем очищают землю от растений и мусора. Землеройной техникой производят рытье траншеи, там, где это невозможно, выкапывают вручную. Глубина определяется рабочим напряжением. Дно очищают при необходимости от мусора, выравнивают и выстилают песчаной подушкой. Поверх трассы обязательно укладывается сигнальная лента.
Бестраншейный способ укладки кабеля в земле
Это сложный и дорогой способ, осуществляется специализированной техникой. Производится в местах, где невозможно выкопать траншею в силу каких-либо обстоятельств, например, прокладка под водоемом. Суть заключается в том, что производится горизонтальное бурение с помощью регулируемой буровой головки. Затем канал расширяется, протягивается ПНД-труба, в которой находится стальной трос, а через нее с помощью троса уже прокладывается кабель.
Прокладка кабеля под дорогой
В случае когда трасса должна пройти через асфальтированную дорогу, чтобы не нарушить ее покров, используют другой метод прохода – прокол. Штангу с наконечником с помощью техники проталкивают через грунт под дорогой. Наконечник, проходя через толщу, уплотняет вокруг себя землю, не давая ей осыпаться. Такой проход называют стартовым. После того как штанга вышла на поверхность, к ней крепят расширитель и вытягивают в обратном направлении. Проход расширяется, а земля вокруг ещё больше утрамбовывается. Через него протягивают кабельную линию.
Регламентирующие документы
Характеристики медной декоративной трубы и доборных элементов для электропроводки
Технология электромонтажных работ регламентируется единым сводом строительных норм и правил, которые обязательны к выполнению для любой организации, производства или ведомства.
В качестве регламентирующих документов выступают следующие положения:
- ПУЭ (издание No7) – правила устройства электроустановок для новых и реконструируемых зданий с оборудование, работающим при напряжении до 500 кВт.
- СНиП (2.08.01–89, 2.09.04–87) – нормативные акты, предписывающие общие положения, нормы проектирования, правила монтажа и приёма работ.
- ПТБ (153–34.0–03.150) – правила безопасности при проведении электромонтажных отладочных работ.
Производство стальных электротехнических труб регламентируется ГОСТом под No 10704–91, 10706–76 и международным стандартом CEI EN под No 50086–1. ГОСТ содержит полный перечень характеристик и технических требований к изделию.
Технические и эксплуатационные характеристики жёстких гладких труб из ПВХ регламентируются межгосударственным стандартом, принятым в 2014 году — ГОСТ 32126.1–2013. Старый ГОСТ 50827–95 более не действует.
Монтажные провода
Различные виды проводов и кабелей для электрической проводки дают возможность осуществлять монтажные работы даже в самых неподходящих условиях. ВВГ, ПВС, ПБПП не подходят для таких случаев, и тогда используют следующие электрические кабели, провода и шнуры:
- РКГМ — это провод с 1 жилой из меди. Она включает несколько проволок. Диаметр составляет от 0,075 до 12 см. Присутствует специальная прорезиненная оболочка, стекловолоконная прослойка. Последняя пропитана лаком, который выдерживает разные температуры. Изделие применяют при показателях -60…+180°С и напряжении максимум до 660 В.
- ПНСВ тоже имеет только 1 жилу. Характеризуется как нагревательный элемент, диаметр от 0,12 до 0,3 см. Выдерживает напряжение до 380 В. Устойчив к щелочам, повышенной влажности воздуха, температуре -50…+ 80°С и даже может выдержать погружение в воду.
- ВПП — провод с медной жилой. Рабочее напряжение — до 380 В, а температура — в пределах -40…+80°С. Такие кабели используют при высоком давлении. Например, для мотора в артезианской скважине.
Особенности монтажа
Использовать рассматриваемую продукцию особенно удобно во время укладки проводов в грунте, деревянных или бетонных конструкциях.
Чтобы осуществить монтаж необходимо следовать следующей инструкции:
- Укладку нужно выполнять строго в соответствии с чертежом.
- Для соединения каналов применяют сварку или используют изделия с резьбой.
- Трубопровод заземляется и наклоняется в направлении распределительного короба.
- Внешнюю поверхность подвергают покраске для защиты от окисления.
- Протяжка выполняется посредством металлической проволоки.
- Трубопровод закрепляется с помощью специальных скоб, через каждые 50-100 сантиметров.
Для недопущения повреждения изоляционного слоя проводов тубы с обоих концов оконцевывают специальными втулками. Если вы рассчитываете в будущем проводить разборку трубопровода, выполняйте его монтаж без применения сварки. Для этого нужно использовать исключительно резьбовые соединения.
На участках, где возникновение пыли или влаги невозможно, места стыков можно не герметизировать. Для обустройства электропроводки в стальных каналах используйте провода ШВВП и ПУГНП.
Для обустройства проводок освещения можно использовать не только стальные трубы, но и медные. Последние отличаются большей стойкости к процессам коррозии.
Медные изделия
Монтаж стальных трубок для рассматриваемой задачи можно полностью выполнить самостоятельно. Это достаточно простая задача, в которой нет ничего сложного. Но нужно учитывать массу нюансов и деталей, и строго следовать технологии укладки.
Использовать стальные трубы можно и для повышения эстетичности помещений. Некоторые дизайнеры предлагают выполнить проводку в доме в стиле ретро. Стальные трубки идеально подходят для этого. Таким образом, можно решить сразу несколько задач. С одной стороны надежно уложить электропроводку в частном доме или квартире, а с другой сделать интерьер своего жилища оригинальным и необычным.
Смотреть видео:
Виды каналов для электропроводки
Выбор материала трубки зависит от типа помещения, где выполняется разводка, его условий и особенностей. Среди основных материалов каналов для таких целей выделяют:
- пластик;
- сталь;
- медь;
- латунь.
Для изготовления пластиковых моделей применяется поливинилхлорид, полиэтилен (П) высокого (В) и низкого (Н) давления (Д). ПВХ изделия являются наиболее популярными благодаря доступной стоимости, неплохим показателям термостойкости и прочности. Распространенные диаметры – от 1,6 до 6,0 сантиметров.
Пластиковые трубы отличаются гладкостью поверхности, что облегчает работы по замене проводников, небольшой массой, стойкостью к коррозии.
Для прокладки проводов используются тонкие трубы, которые легко гнуть

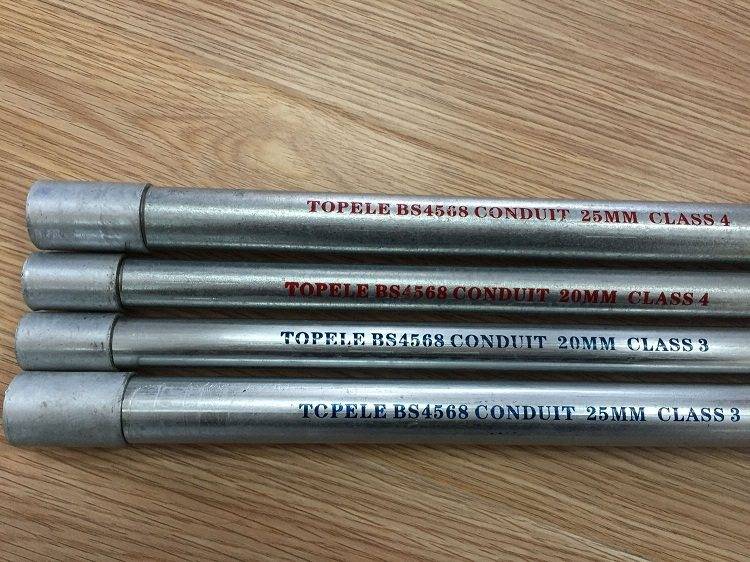

Металлические трубы для электропроводки, выполненные из стали, обладают значительной массой, однако, им характерна особо высокая прочность. Такие изделия рекомендуется применять в деревянных постройках. Поскольку материал – хороший проводник, то, для обеспечения электробезопасности, все подобные каналы необходимо заземлять. Тонкостенная латунная или медная трубка отлично подходит как для монтажа на поверхности стен, так и для скрытой прокладки. Она легко гнется и не всегда нуждается в декоре.
Ассортимент и характеристики изделий
На рынке представлен довольно широкий ассортимент труб ПВХ для электропроводки. Их диаметр может варьироваться от 1,6 до 5,0 см. Длина прямых отрезков – до 12 м. Как правило, длина изделий составляет 3 либо 6 метров. Они не теряют технические свойства в значительных температурных границах от -25 до +60 °С. Огнестойкость ПВХ труб составляет до 650 °С.
Для выключателей и розеток лучше подходит труба диаметром 2,0 см; приборов освещения – 1,6 см; сообщения щитков и распределительных коробов – 2,5 см; межэтажных соединений – 4,0 см. Выпуск гофрированных труб производится в бухтах по 200, 100, 50 или 25 м.
При производстве трубы для электропроводки допускается использование дополнительных присадок, которые придают ей необходимый цвет и не влияют на технические параметры. Но инородных включений в массе материала быть не должно, не допускается наличие трещин, сколов в изделиях, предназначенных к продаже. Хранение предполагает отсутствие воздействия солнечных лучей и возможности механического повреждения.
Защитные трубы выпускаются разного диаметра, что позволяет подобрать изделие под кабель любого сечения
Для подземной прокладки используются двустенные модели гофрированных труб, имеющие диаметр до 20 см. Соединение труб выполняется типовыми соединительными элементами: муфтами, отводами, разъемными тройниками и угольниками.
От чего защищает заземление
Благодаря заземлению можно обезопасить домочадцев от удара током при касании к трубам. Воздействие электрического тока проявляется следующим образом:
| 0,6 – 1,5 тыс. мкА | Человек ощущает воздействие электрического тока в своем теле. |
| 2 – 4 тыс. мкА | Начинают дрожать пальцы, остановить это человек не может. |
| 5 – 7 тыс. мкА | Кисти сводят судороги. |
| 10 – 15 тыс. мкА | Без помощи окружающих самостоятельно человеку не удается разжать пальцы той руки, в которой находится проводник. |
| 20 – 25 тыс. мкА | Дыхание затруднено, самостоятельно не удается высвободиться от воздействия проводника, появляются сильные боли. |
| 50 – 80 тыс. мкА | Нарушения в работе сердца, наступает паралич дыхательной системы. |
Какие трубы использовать
Как не странно, в первую очередь это зависит не от рабочих свойств материала, а от внешнего вида. Если вы не поклонник винтажного или лофт стиля, трубопровод несет исключительно утилитарную функцию. Это вовсе не означает, что можно использовать ржавые канализационные трубы. Но классические водопроводные — запросто.
Мало того, вся фурнитура (уголки, муфты, тройники) так же пригодится. Разумеется, такая труба защитит электропроводку даже в случае боевых действий. Равно как и пожар по причине горящих проводов никогда не возникнет. Но стоимость трубопровода слишком высока для такого применения.
А вот если у вас есть демонтированная система отопления или водоснабжения, выполненная на не слишком изношенных трубах, можно сэкономить при высоком качестве конечного результата.
Технология следующая:
Согласно заранее составленной схеме размещения сети, определяем критичные для прокладки места. А именно: изгибы на 90°. Оптимальный вариант — на всех углах установить распаячные коробки. Провода в них не будут коммутироваться, но такой способ существенно упростит саму прокладку.
Собираем конструкцию, от одной коробки до другой. Технология похожа на монтаж проводки в стене, только кабель укладывается после установки коробочек.
А как протянуть кабель в трубе после ее сборки?
Есть только один способ: с помощью стальной струны. Если вы когда-нибудь покупали гофр, внутри всегда есть протяжная струна. Ее не следует выбрасывать. Она легко проталкивается во внутреннюю полость, затем с ее помощью затягивается проводка. Если труба старая (именно этот вариант мы сейчас рассматриваем), ее внутреннюю поверхность следует подготовить. Выполняется обычная прочистка стальным ершиком. Внутри не должно быть заусенцев, торчащего облоя от сварки. Если материал не оцинкован — рекомендуется покрасить изнутри. Способов много: от протаскивания поролонового кляпа, смоченного в краске, до проливания состава по вертикально установленной трубе через лейку.
После заведения концов в коробочки, на торцах устанавливаются пластиковые втулки. Это необходимо для сохранения целостности кабеля.
При использовании специальных тонкостенных (для экономии металла) труб, подобных проблем не возникает в принципе. Фирменный трубопровод рассчитан на протяжку кабеля. Поэтому все углы выполнены с большим радиусом, внутренняя поверхность гладкая и покрыта составом, снижающим трение.
В коробочках не обязательно организовывать слой диэлектрика, просто соединение концов должно быть максимально надежным.
Это интересно: Гидроизоляция подвала изнутри: изучаем по порядку
Электропроводка с применением гофрированной продукции
С появлением тонкостенных гофрированных труб произошли значительные изменения в проведении монтажных работ по укладке электрических кабелей. Задействуют металлорукав при обустройстве инженерных коммуникаций, например, компьютерных и телефонных магистралей, как внутри помещений, так и снаружи их.
Гофрированная трубная продукция подходит для энергоснабжения всего здания (подробнее: «Как используется гофрированная труба для электропроводки, характеристики и правила монтажа»). Используют такой кабель-канал при постройке новых домов и при проведении ремонта или замены вышедшей из строя или устаревшей электропроводки.
Монтаж такого вида конструкций не требует привлечения профессионалов и применения особо сложного оборудования. На прокладку герметичного металлорукава, сделанного из гофрированной тонкостенной нержавеющей трубы, потребуются считанные минуты. Такой надежный кабель-канал способен прослужить длительное время.
