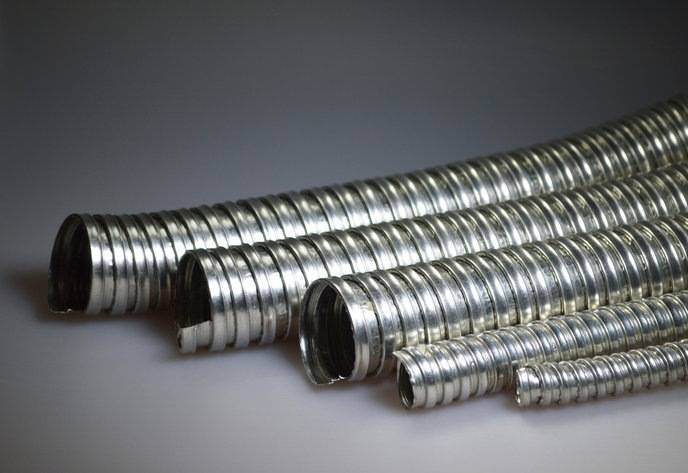

Стальные гофрированные трубы для электропроводки

Подбор

Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:

• для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
• для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
• для прокладывания кабелей между распределительными коробками – 25 мм;
• для соединения электрощитов — от 32мм;
• для прокладывания кабелей между этажами – 40-50 мм.

Примеры размеров проводов и гофрированных труб

По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.

Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:

1. Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
2. Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
3. Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.

Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:

• Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
• Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил. Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
• Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
• В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
• Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети. Пластиковые трубы запрещены для использования в таких местах.

Только качественная гофра и профессиональная замена гарантия длительного срока службы.

ЗВОНИТЕ:8-831-413-92-96 ул.Переходникова, 27А (Пролетарка)8-831-415-92-96 ш.Сормовское, 1В8-831-423-92-96 ул.Нартова, 6 корп.3

Для чего нужна гофра на глушитель?

Многие владельцы автомобилей, кто задумывал капитальный ремонт выхлопной системы, часто задаются вопросами «Для чего служит гофра глушителя?» и «Гофра глушителя что это?». Начнем, пожалуй, со второго вопроса, и ответ на него автоматически нас приведет к пониманию того, зачем эту деталь устанавливают в выхлопную систему автомобиля.

Гофра для глушителя, что это?

Гофра глушителя представляет собой гофрированную трубку из металла, защищенную снаружи оплеткой, изготовленной из нержавеющей стали. Иногда встречаются конструкции гофры, содержащие такую же оплетку внутри, что позволяет защитить гофрированную трубку и изнутри и снаружи, правда такой вариант детали будет стоить дороже. По обоим концам гофра для глушителя имеет трубки, которые служат для приваривания (закрепления) изделия к трубопроводу выхлопной системы. Если посмотреть на строение такой детали, то сразу станет понятно, гофры глушителя для чего нужны. Ведь они обладают определенной гибкостью, что является их главным свойством и приносит не малую пользу в системе выхлопа.

Гофры могут устанавливать в разных местах выхлопной системы.

Наиболее распространенные места установки:

• сразу после коллектора (приемной трубы);
• перед резонатором (часто вместо катализатора);
• перед глушителем.

И во всех случаях такое изделие будет играть одну и ту же роль, но с разными акцентами, которые зависят от места монтажа

Важно отметить, гофра является герметичной!

Гофра глушителя для чего нужна?

Гофра для глушителя играет сразу несколько полезных ролей в выхлопной системе автомобиля.

• уменьшить и частично компенсировать колебания, передающиеся от двигателя на выхлопную систему;
• уменьшить и частично устранить колебания, возникающие во время движения автомобиля;
• сделать выхлопную систему более гибкой (подвижной), что существенно облегчает монтаж компонентов глушителя, особенно при установке универсального или прямоточного выхлопа;
• увеличить срок эксплуатации деталей выхлопа и крепежных элементов в ней.

В зависимости от точки установки гофры глушителя в системе выхлопа, именно там и будет достигаться большая подвижность и максимальная компенсация колебаний. Все перечисленные свойства указывают на то, что можно использовать гофру глушителя, как элемент тюнинга глушителя.

Гофра для глушителя, какую выбрать?

Если вы решили купить гофру глушителя на свой автомобиль, то выбирайте изделие хорошего качества и известного производителя. На эту деталь приходятся достаточно большие механические и температурные нагрузки, поэтому ее срок службы будет напрямую зависеть от качества ее изготовления. Оплетка гофры должна быть

сделана из качественной нержавейки, внимательно изучите гофру, которую выбираете, оплетка не должна содержать повреждений. Вы можете выбрать гофру с двойной (внутренней и внешней) оплеткой, или только с внешней оплеткой, это будет зависеть от суммы денег, которую вы готовы потратить на этот компонент выхлопа.

При покупке вам следует понять, как выбрать гофру глушителя? Здесь данная деталь должна точно соответствовать вашему авто, а точнее выхлопной системе вашего авто.

Вот параметры, на которые важно обратить внимание, при выборе гофры:

• диаметр присоединительных труб;
• общую длину изделия;
• качество оплетки.

Не зависимо от автомобиля, в выхлопную систему которого вы планируете установить гофру глушителя, в любом случае она будет полезна. Ее ставят в стоковый (базовый), универсальный и прямоточный (спортивный) выхлоп.

Монтаж электропроводки в гофротрубе

Эта процедура включает несколько этапов.

Подготовка материалов. Сначала отрезается необходимый кусок металлической гофрированной трубы для кабеля

При этом очень важно не дать стальному тросику протяжки уйти внутрь трубного изделия, ведь он всегда слегка натянут. Если вы упустите, он упрётся в складку трубы

А чтобы достать тросик, вам придётся делать разрез на другом её участке. Чтобы избежать такой неприятной ситуации, перекусывая протяжку, удерживайте её пальцами, а по завершении данной операции вытяните её немного наружу и загните вдоль трубы.

Подготовка жгута проводки заключается в скреплении проводов или кабелей изолентой через равные промежутки.

Особое внимание уделите качеству крепления жгута к тросику протяжки. Оно должно быть исключительно надёжным, иначе в случае обрыва придётся выполнять работу заново

Электрики делают это двумя способами: жгут обвивают стальной проволокой, стягивая её пассатижами. Более эффективным креплением является прокол тросиком протяжки вешней изоляции кабелей жгута с последующей обмоткой мест проколов изолентой. Делать это необходимо для того, чтобы концы кабелей электропроводки не упирались во время протягивания в изгибы гофры. Чем место соединения жгута и тросика протяжки будет длиннее, тем надёжней оно получится.

Затягивание жгута в гофрированную металлическую трубу. Проще эту работу делать вдвоём. Один напарник крепко держит тросик, а второй натягивает на жгут гофру. Впрочем, надёжно зафиксировав протяжку, справиться можно и в одиночку. Но, так или иначе, без крепких рук, способных непрерывно с немалым усилием тянуть гофру, обойтись будет очень сложно. Кроме того, для выполнения данной операции потребуется свободное пространство

И помните, во время работы со жгутом и гофрой необходимо соблюдать предельную осторожность, чтобы не допустить обрыва протяжки

Чтобы процесс протяжки кабеля внутрь гофры был быстрым и беспроблемным, выбирайте рукава, оснащенные зондом

Крепление гофрированной металлической трубы для электропроводки. После затягивания жгута полученную конструкцию следует закрепить на стене или потолке. В качестве элементов крепежа можно применять монтажную алюминиевую полосу либо специальные клипсы, подбирать которые следует по диаметру трубы. В предприятиях торговли их можно купить поштучно. Крепёж располагайте примерно через равные промежутки. Так вы не допустите провисов гофры, вес которой добавит протянутый внутри неё жгут кабелей электропроводки.

Подсоединяя выключатели и розетки, а также вводя жгуты в коробки ответвлений, конец гофры тоже лучше прятать внутрь, чтобы не остались голые участки проводки. С этой целью приобретайте коробки, розетки и выключатели с резиновыми уплотнителями, которые вырезаются под диаметр гофры. Это особенно актуально при наружной прокладке коммуникаций.

Гофра

Использование гофрированных каналов для обустройства проводки обладает рядом преимуществ.

Среди них следует выделить:

• долгий срок службы;
• высокие параметры надежности и прочности;
• повышенная защищенность от физических воздействий, в том числе высокого давления;
• гибкость и пластичность;
• способность изделий сгибаться без деформации и изменения диаметра;
• высокая стойкость к окислительным процессам;
• экологическая безопасность;
• стойкость к появлению плесени и грибка;
• простой монтаж;
• многофункциональность.

Применение гофры позволяет соблюдать технику противопожарной безопасности при выполнении укладки кабелей скрытым способом. Данную продукцию также можно использовать для решения задач в деревянных домах. Но для этого нужно одновременно использовать дополнительный огнеупорный материал — асбест. При таком методе монтажа возникновение возгорания практически исключено.

Гофрированные каналы допустимо монтировать в штукатурке или под иными отделочными материалами. Чтобы облегчить протяжку через эти конструкции применяют проволоку из стали.

Гофрированные изделия

Использование клипс существенно упрощает процесс укладки. Они довольно легко крепятся посредством саморезов на стены. При этом сам трубопровод крепится путем нажатия клипсы. После того, как это устройство устанавливается, возникает характерный щелчок.

Использование гофры позволит произвести монтаж максимально быстро и эффективно. При этом применение данных конструкций позволит сэкономить. Цена одной бухты гибкой стальной трубы длиной 50 метров, предназначенной для укладки проводки, составляет примерно сорок долларов США.

Проводка электропроводки в потолке: за и против

Есть несколько ситуаций, когда такой монтаж остаётся единственным выходом, способным решить проблему:

1. При последующем монтаже потолков натяжного типа, из гипсокартона.

Гофры и кабеля, проходящие по верху, будут скрыты за натяжным потолком. Гипсокартон не обязательно применять по всей площади. Допустим вариант, когда такая схема используется на некоторых участках.

1. В помещении уже залита стяжка в готовом виде, которая устраивает по характеристикам.

Нет смысла перезаливать пол или потолок, если качество поверхности изначально на нужном уровне.

1. Нет желания менять напольное покрытие, которое уже положено.

Главный недостаток – в том, что высота помещения уменьшается при использовании натяжных потолков. Но положительных сторон у такого метода гораздо больше:

1. Лёгкая разводка компонентов по помещению.
2. Беспроблемное обслуживание, замена деталей в случае необходимости.
3. Безопасность. Не потребуется даже запоминать особенности расположения.
4. Упрощение дальнейшего подключения осветительных приборов.

Такой методике многие отдают предпочтение.

Прокладка электропроводки в металлической гофре

С втягиванием кабеля в гофроканал можно справиться в одиночку, но вдвоем выполнять эту процедуру гораздо проще

Чтобы свободно пропустить нужную длину кабеля по рукаву из гофры, нужно подготовить:

• отрез металлической трубы, равный метражу кабеля;
• кусок электропровода;
• колпачок от шариковой ручки или фломастера;
• кусочек шлифовальной шкурки.

Работу выполняют так:

• С помощью шкурки убирают выступающие грани колпачка, чтобы он принял гладкую цилиндрическую форму.
• Надевают элемент на конец кабеля. Запускают его в гофру и постепенно проталкивают до тех пор, пока колпачок не покажется с другой стороны канала.
• Желательно выполнять всю операцию на весу железной трубы, чтобы облегчить прохождение провода по каналу.

Этот способ подходит для использования тубы, в которой раньше уже прокладывался старый кабель. В новом канале устройство проводов выполняют так:

• Один конец кондуктора (специальной проволоки в полости трубы) чуть-чуть высвобождают.
• Им прокалывают двух- или трехжильный кабель в 1 см от его начала так, чтобы не повредить жилы. Пропускают конец проволоки через провод и скручивают его петлей. Остатки кондуктора можно заизолировать, чтобы они не цеплялись за ребра жесткости в защитном рукаве при прохождении электрошнура.
• Второй (противоположный) кончик кабельной проволоки нужно привязать к «якорю» (радиатор, прочная металлическая рейка).
• Остается натягивать металлогофру на провод двумя руками, пока не покажется его противоположный конец с другой стороны тубы.

Прокладка электропроводки в металлической гофре

С втягиванием кабеля в гофроканал можно справиться в одиночку, но вдвоем выполнять эту процедуру гораздо проще

Чтобы свободно пропустить нужную длину кабеля по рукаву из гофры, нужно подготовить:

• отрез металлической трубы, равный метражу кабеля,
• кусок электропровода,
• колпачок от шариковой ручки или фломастера,
• кусочек шлифовальной шкурки.

Работу выполняют так:

• С помощью шкурки убирают выступающие грани колпачка, чтобы он принял гладкую цилиндрическую форму.
• Надевают элемент на конец кабеля. Запускают его в гофру и постепенно проталкивают до тех пор, пока колпачок не покажется с другой стороны канала.
• Желательно выполнять всю операцию на весу железной трубы, чтобы облегчить прохождение провода по каналу.

Этот способ подходит для использования тубы, в которой раньше уже прокладывался старый кабель. В новом канале устройство проводов выполняют так:

• Один конец кондуктора (специальной проволоки в полости трубы) чуть-чуть высвобождают.
• Им прокалывают двух- или трехжильный кабель в 1 см от его начала так, чтобы не повредить жилы. Пропускают конец проволоки через провод и скручивают его петлей. Остатки кондуктора можно заизолировать, чтобы они не цеплялись за ребра жесткости в защитном рукаве при прохождении электрошнура.
• Второй (противоположный) кончик кабельной проволоки нужно привязать к якорю (радиатор, прочная металлическая рейка).
• Остается натягивать металлогофру на провод двумя руками, пока не покажется его противоположный конец с другой стороны тубы.

Как протянуть кабель внутри гофры

Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.

Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:

1. Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
2. Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
3. При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.

После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:

Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь

При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова

В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.

Обязательно посмотрите видео. Оно полезно.

№5. Диаметр гофротруб для электропроводки и их цвет

Гофротруба выпускается в бухтах, длина может составляет 50-100 м для легких гофр и 2-25 м для тяжелых. Бухты упаковывают в термоусадочную пленку из полиэтилена для удобства транспортировки и лучшей сохранности самой трубы. Внешний диаметр гофротруб колеблется от 16 до 50 мм, внутренний – от 11 до 40 мм, тут многое зависит от типа используемого материала.

Подбирать диаметр гофры следует, исходя из того, какого сечения используется провод, и сколько проводов будут одновременно находиться в гофре. Специалистами на базе огромного опыта сформированы следующие рекомендации:

• для подведения тонких кабелей к розеткам, монтажа компьютерных и телефонных сетей, сигнализаций и приборов освещения подойдет труба с внешним диаметром 16 мм;
• для подключения электроприборов используют гофру в 20 мм;
• между распределительными коробками проводка монтируется в гофру диаметром 25 мм;
• для соединения электрощитов лучше использовать трубу в 32 мм;
• проводку между этажами лучше прятать в трубу диаметром 40-50 мм.

Для прокладки проводки под землей используют двустенную тяжелую гофру, диаметр которой может достигать 200 мм.

Если одного отрезка гофры не хватило, соединение разных частей выполняют с помощью специальных муфт, разъемных тройников, отводов и угольников.

В производстве пластиковой гофры допускается использование специальных присадок, которые позволяют окрасить материал в определенный цвет, но при этом никак не сказываются на его эксплуатационных качествах. Для удобства можно использовать для прокладки различных кабелей гофру определенного цвета. Чтобы не запутаться, можно ориентироваться на единый европейский стандарт, согласно которому:

• серая гофра используется для прокладки общей проводки;
• белая – для компьютерных сетей;
• черная и коричневая – для подключения электроприборов;
• синяя – для теплого пола;
• красная – для внешней проводки.

Практика же подсказывает, что обычно используется стандартная серая гофра. Вне зависимости от того, окрашена ли труба в какой-то цвет или нет, инородных включений в материале быть не должно, также как трещин и сколов.

Назначение гофры из металла

Изделие выполняет функцию чехла, предотвращающего контакт проводов с окружающими поверхностями, механические повреждения кабеля, защищающего от попадание воды и воздействия ультрафиолета.

Помимо предохранения проводов, гофра, с точки зрения пожарной безопасности, защищает поверхности, особенно горючие, от контакта с нагретым кабелем и предотвращает возгорание, выполняя функцию диэлектрика, защищающего от попадания искры на горючий материал.

В случае короткого замыкания гофра препятствует распространению пламени, а также защищает персонал от электротравм.

Металлическая гофра – это изделие в форме полой трубки, имеющей складки и рёбра жёсткости, параллельные её сечению. Эта особенность обеспечивает гофре главные преимущества – гибкость и высокую устойчивость к нагрузкам.

Прочность гофрированной трубы объясняет простой физический закон: чем больше площадь поверхности материала трубы, тем меньшее суммарное давление приходится на её стенки. Поэтому гофрированная труба отличается высокой устойчивостью к давлению и легко выдерживает динамические и статические нагрузки. Это позволяет прокладывать её наземным и подземным способом, через стены, где она способна выдерживать давление грунта и бетона.

Гибкость гофрированной трубы – ещё одно преимущество, благодаря которому изделие не требует дополнительных переходных элементов, как в случае с обычными металлическими трубами. С её помощью можно прокладывать кабель и делать повороты вдоль стен, обходить препятствия.

Сфера применения

Область применения металлических гофротруб широка: их используют практически во всех сферах промышленности и в быту там, где необходимо проложить кабель.

Рекомендуем ознакомиться: Как выбрать и установить вентиляционные хомуты для крепления воздуховодов

Вот лишь несколько примеров использования изделий:

• электромонтажные работы в доме – прокладка проводки через стены, над навесными потолками, под напольным покрытием, а также открытым способом;
• установка и подключение осветительных приборов и бытовой техники;
• монтаж высокомощного электрооборудования на производстве;
• создание разветвлённых компьютерных сетей с подключением серверных;
• запитка частного дома от внешнего источника.

Изготовление и преимущества

Прочность металлической гофротрубы для электропроводки обусловлена переменным поперечным сечением. Сборка выполняется из стандартных элементов в заводских условиях. Для этого применяются листы гофрированного металла. Их соединение меду собой осуществляется плосковогнутыми и плосковыпуклыми шайбами с использованием болтов. Типоразмер всех этих элементов определяется габаритами конструкции. Горячая оцинковка обеспечивает высокую сопротивляемость коррозии. Для окаймления используется металлический уголок. В процессе изготовления конструкции применяется сорт стали, которой оптимально подходит к предполагаемым условиям эксплуатации:

• 15СП – от минус 40˚С и выше;
• 09Г2Д – при минус 40˚С и ниже.

Производству гофрированной трубы из нержавеющей стали присущи свои особенности. Впервые подобный материал был применён с этой целью в начале 80 годов минувшего столетия в Японии. В процессе изготовления используется стальная лента толщиной 0,25-0,3 миллиметра. Формирование из ленты трубы осуществляется аргоновой сваркой на автоматической линии. Контроль надёжности сварного шва выполняется с помощью лазерной установки. Его ширина не должна превышать толщину стенки больше, чем в 1,6 раза. Формирование гофры – это заключительный этап производства изделий данного типа.

Помимо выполнения функций защиты проводки от негативных воздействий, металлические гофрированные трубы нашли широкое применение в системах отопления и подвода воды.

Производство труб включает несколько этапов, формирование гофры — завершающая часть процесса

К преимуществам изделий из нержавейки можно отнести:

• простота монтажа и эксплуатации;
• увеличенный теплообмен (по сравнению с медью);
• невозможность образования на стенках осадочных отложений;
• высокая устойчивость к коррозии;
• возможность использования в температурном диапазоне 0≤ T≤ +100˚C.
• способность выдерживать давление до 65 бар (64,15 атмосферы). Если же сварка выполняется при температуре порядка +1150˚С, шов способен выдержать 210 атмосфер.

№1. Что такое гофротруба и зачем она нужна?

Гофрированная труба может быть изготовлена из разных материалов, но ее строение остается неизменным. Состоит она из участков с разным поперечным сечением, которые закономерно чередуются друг с другом. Участки меньшего диаметра отличаются более тонкими стенками и обеспечивают трубе отличную гибкость и способность растягиваться: согнуть гофротрубу можно практически под любым углом. Участки чуть большего диаметра отличаются повышенной толщиной и играют роль ребер жесткости, на них возлагаются все нагрузки и удары.

Использование пластиковых гофрированных труб для электропроводки позволяет получить ряд дополнительных преимуществ:

защита проводов от механических повреждений и негативного влияния окружающей среды;
дополнительная влагоизоляция, что особенно важно для помещений с постоянно высоким уровнем влажности;
обеспечение пожаробезопасности. Гофротруба из самозатухающего ПВХ не горит и предотвращает распространение огня;
отсутствие необходимости выполнять дополнительную изоляцию типа экранирования и оплеток;
возможность диагностики и быстрой замены проводки или ее части;
долговечность, которая может достигать 50 лет.

Этапы устройства проводки с использованием гофротрубы

Если, в соответствии с правилами строительства и монтажа энергоустановок, принято решение об использовании гофры в качестве направляющего канала, то все работы необходимо проводить по следующему алгоритму:

1. Осуществление разметки на участке, где будут размещены провода. Данные работы проводятся с использованием электронного или простого уровня, путем разметки линий кабеля и установки точек крепления;
2. На размеченном участке делаются отверстия под дюбеля, шаг между ними должен быть не более 30 сантиметров, иначе канал будет провисать на слишком длинном отрезке;
3. Осуществляется установка кронштейнов под диаметр гофры. Если канал выполнен из пластика, то и его хомут должен быть из того же материала, допускается использовать в качестве опоры металлическую проволоку, которая закручивается вокруг шурупа и надежно фиксирует трубу на стене или потолке;
4. Внутри каждой гофры по всей длине расположена стальная проволока, которая загнута по двум концам. К одному из них привязывается провод, при этом не должно образовываться зазоров и выступающих кусков кабеля, в противном случае в процессе протяжки этот отрезок зацепится за внутреннюю часть канала и может его повредить. Многие специалисты рекомендуют замотать закрепленный конец изолентой для большей обтекаемости;

Протаскивание кабеля в гофру

1. Далее за свободный конец проволоки, зажав ее плоскогубцами, кабель протаскивается через всю гофру;

Важно! Все движения должны быть плавными, без применения избыточной силы, иначе провод может порваться, что приведет к полному вытягиванию направляющего троса. Если это произойдет, то проложить кабель внутри гофры уже не получится, так как гофра гибкая и будет препятствовать проталкиванию провода

Прокладывать кабель в гофру можно как на месте, непосредственно на стене, так и во время подготовки линии на незакрепленной трубе, процедура протяжки в обоих случаях существенно не меняется

Прокладывать кабель в гофру можно как на месте, непосредственно на стене, так и во время подготовки линии на незакрепленной трубе, процедура протяжки в обоих случаях существенно не меняется.

1. Проводятся сборка монтажных коробок и подключение приборов потребления. Гофрированную трубу необходимо вставить внутрь коробки или розетки – это необходимо для того, чтобы во время эксплуатации внутренние провода не оголялись, а также атмосферная влага не могла проникнуть внутрь канала.

При соблюдении всех этапов монтажа проводки в гофрированной трубе полученная система будет полностью безопасна и прослужит долгое время.

Где применяют металлическую гофру

Электропроводка

Гофра обязательно должна использоваться:

• при прокладке проводов и кабелей за подвесным потолком, фальшстеной из гипсокартона;
• при открытой проводке;
• при прокладке сети электроснабжения на горючем основании (дерево);
• при прокладке проводов и кабелей снаружи здания;
• при прокладке в подвалах и через чердачное помещение;
• при прокладке во влажном помещении.

Но не советуем применять в этом случае строительную «лапшу» с одним слоем изоляции.

Теплый пол

Монтаж труб отопления в полу без защиты усиленной гофротрубой категорически противопоказан! Гибкие пластиковые трубы для отопления имеют небольшую механическую прочность и очень чувствительны к механическим повреждениям, их следует защищать в обязательном порядке.

Провода для монтажа теплого пола защищать прочным чехлом не обязательно – они рассчитаны на нагрузки и на заливку раствором без чехла. Вероятность повреждения провода при ходьбе и установке мягкой мебели отсутствует.

Где еще

Конечно, нельзя не вспомнить всевозможные шлангочки со штуцерами для подключения сантехники и газовых плит, колонок и отопительных котлов. Трубы систем вентиляции нередко также монтируют из стальной гофры диаметром 100-150 мм.

Технические характеристики гофрированных металлорукавов

Технические характеристики гофрированной трубы

Все металлические гофры для электропроводки имеют ряд своих технических параметров и характеристик. Их стоит учитывать при выборе каналов. Чаще информация представлена в виде маркировки на трубах. Обладают гофротубы из металла такими параметрами:

• Выдерживаемая нагрузка — до 125 Н/см2, до 320 Н/см2, до 750 Н/см2, до 1250 Н/см2, до 400 Н/см2: очень легкая, легкая, средняя, высокая, очень высокая нагрузка соответственно.
• Ударная прочность — от 0,5 кг/100 мм до 6,8 кг/100 мм.
• Жесткость — твердая, гибкая, особо гибкая, туба с эффектом памяти. При этом радиус гиба может варьироваться в пределах 25≤R≤150 мм.
• Температурные режимы эксплуатации — от -45 до +400 градусов по Цельсию.
• Коэффициент шероховатости — 0,008.
• Теплопроводность — 17 Вт/м*К.
• Внутреннее сечение – 16-50 мм.

Трубы электротехнические гофрированные ГОСТ 50827-95

В строительстве для защиты кабеля от механических повреждений применяют электротехнические гофрированные трубы из ПВХ согласно ГОСТ 50827-95. Технические и эксплуатационные характеристики, преимущества применения. С 2014 года в РФ действует новый документ —

Электротехнические трубы отлично защищают кабель от механических воздействий В современном строительстве, производстве и ремонте широко применяется труба ПНД электротехническая гладкая. В возводимых зданиях и сооружениях электропроводка укладывается в трубы данного типа по требованиям противопожарной безопасности и охраны труда.

Труба гладкая ПНД для электропроводки

может быть вмонтирована в стены любого типа: кирпичные, панельные, за гипсокартонными стенками, при заливке конструкции бетоном, при этомтруба из ПНД гладкая остается в бетонной стене, становится частью конструкции.

Гладкая жесткая труба ПНД

, вмонтированная в стены, имеет срок службы до 50 лет, что является показателем ее длительной эксплуатации.

Характеристика материала

Изготавливаются гладкие трубы ПНД из полиэтилена низкого давления, хотя, возможно производство и из вторичных материалов. Полиэтилен низкого давления стоек к температурам в диапазоне от -25 °С до +90 °С, не является токсичным для здоровья людей, безопасен для окружающей среды, поэтому труба ПНД электротехническая гладкая

является весьма актуальной для прокладки электропроводки в стенах, потолках и полах жилых и административных зданий и построек.

Материалу ПНД присуща высокая прочность и стойкость к агрессивным средам. Труба из ПНД гладкая

является надежной защитой кабелей и электропроводов различного назначения.

Технические параметры труб ПНД

В зависимости от нужд потребителей, и учитывая различные условия монтажа, производитель изготавливаетнаружный и внутренний диаметр труб следующих значений: от 16 до 63 мм наружный диаметр и от 14,2 до 57 мм внутренний.

Для протяжки большого количества проводов используют трубы большого диаметра. При монтаже труб во внутренних помещениях используются более тонкие трубы.

Труба ПНД электротехническая гладкая дает возможность протяжения необходимого количества проводов и кабелей различной толщины.

Главные преимущества

Основные преимущества ПНД труб для прокладки кабелей:

• долговечность – до 50 лет эксплуатации;
• надежная защита потребителя в аварийной ситуации при коротком замыкании
• препятствие распространению огня
• защита электропроводки от механических повреждений;
• высокая коррозиоустойчивость и прочность;
• относительная дешевизна и легкость по сравнению с металлическими трубами, что значительно упрощает транспортировку, разгрузку и монтаж.

Трубы гладкие электротехнические из ПНД являются достаточно привлекательными для потребителя. Современные строительные и ремонтные компании охотно приобретают данные трубы в большом объеме.

Как выбрать надежные гофрированные трубы

На российском рынке представлены гофрированные трубы из ПВХ и ПНД разных производителей, нередко встречается и продукция неизвестных торговых марок

К использованию подобного оборудования нужно относиться крайне осторожно: соответствие его ключевых параметров (степени горючести, кольцевой жёсткости, прочности на сжатие и изгиб, устойчивости к воздействию окружающей среды) требованиям стандартов и нормативов всегда вызывает вопросы

Линия по производству гофротруб IEK на предприятии IEK GROUP

Выбирая гофрированные трубы для монтажа электропроводки, лучше остановиться на предложении проверенного производителя, который дорожит своей репутацией, использует новейшие технологии. Примером качественной и надежной продукции являются гофрированные трубы IEK, которые выпускаются на предприятии IEK GROUP в Ясногорске (Тульская область).
