Расчет приточно вытяжной вентиляции
ВОЗДУХОНАГРЕВАТЕЛЬ
В условиях климата средней полосы, воздух, поступающий в помещение необходимо подогревать. Для этого устанавливают приточную вентиляцию с обогревом входящего воздуха.
Нагрев теплоносителя осуществляется различными путями – электро калорифером, впуск воздушных масс около батарейного или печного отопления. Согласно СН и П температура входящего воздуха должна быть не менее 18 гр. цельсия.
Соответственно мощность воздухонагревателя рассчитывается в зависимости от самой низкой ( в данном регионе) уличной температуры. Формула для расчета максимальной температуры нагрева помещения воздухонагревателем:
Пример: расход воздуха – 180 куб.м./час. (гараж). N = 2 КВт.
Далее 2000 вт./ 180 кб.м./ч. х 2,98 = 33 град.ц.
Таким образом, гараж можно нагреть до 18 град. При уличной температуре минус 15 град.
О решётках
решетки вентиляции
Устройство, выполняющее воздухораспределительную функцию. Разновидность технологических отверстий, которые ведут к главной шахте. Дом может включать 1-10 решёток, в некоторых случаях их больше. Бывают приточными и вытяжными в зависимости от выполняемых функций в настоящее время. Есть несколько вариантов монтажа:
- Независимые конструкции.
- На полу.
- На стенах.
- В потолке.
Существуют разные варианты решёток от современных производителей. Это щелевые и перфорированные, сетчатые изделия. Дополняют их устройства для регулировки воздушных потоков, перекрытия. Двигатели и датчики, контроллеры есть у автоматизированных систем. Главное – чтобы система вместе с комплектующими не перекрывала диаметр воздуховодов больше, чем на 40%. Увлажнитель воздушных масс тоже не должен создавать препятствий.
Где необходима местная вентиляция?
Система вентиляции в любом доме просто необходима
Особенно
нужно обращать внимание на те помещения, где может скапливаться недопустимое
количество дыма, запахов, пыли и газов. Хозяевам коттеджей со встроенным
гаражом, в первую очередь стоить подумать, над хорошей системой воздухоотводов
и обязательно установить принудительную вытяжку
Ведь, если этого не сделать,
то отработанные газы будут проникать не только через внутренние, ведущие в дом
двери гаража, но даже сквозь стены.
Стоит также подумать о проведении вентиляционных труб на
кухне. Кухонные запахи являются неотъемлемой частью кухни. Они, конечно, могут
быть достаточно приятными, но иногда – совсем не к месту. Поэтому локальная
вентиляция рекомендуется в обязательном порядке.
Ванная комната – одно из помещений, которое требует
значительной вентиляции. Без нее в скором времени и стены, и потолок могут
покрыться плесенью – такова будет цена за пренебрежительное отношение к
вопросам вентиляции. Идеальным вариантом будет принудительная локальная
вентиляция, установить которую можно даже самостоятельно.
Ну а такое место, как туалет, пожалуй, не стоит упоминания.
Здесь воздухообмен должен быть многократным, особенно, если туалет отделен от
ванной и очень мал.
Факторы, влияющие на скорость и объём воздушного потока
Эффективность естественной вентиляции обусловлена природными факторами, что позволяет снизить энергозатраты по обслуживанию дома на 10-30%.
Перечень составных элементов, участвующих в естественном воздухообмене:
- Температура на улице и внутри помещения. Чем значительнее разница наружной и внутренней температуры, тем больше скорость и объём воздушных масс. В холодное время года естественная вентиляция функционирует наиболее продуктивно за счёт максимальной разницы плотности воздуха. С наступлением тепла значения удельного веса уличного и комнатного воздуха начнут выравниваться, что приведёт к ослабеванию тяги. В летний период, когда температура воздуха на улице достигает 28-30ºС, а в комнате ‒ 22-24ºС, возникает эффект обратной тяги, что ни в коем случае не говорит о неисправности системы вентиляции.
- Особенности обустройства вытяжной трубы. Чем выше вытяжная труба над поверхностью ‒ тем ниже показатели атмосферного давления, следовательно, тем сильнее тяга воздушных потоков из помещений.
- Влажность воздуха. Повышение относительной влажности воздуха при естественной вентиляции снижает скорость воздушного обмена.
- Скорость и направление ветра. Усиление силы ветра способствует понижению давления на исходе вытяжных труб, тем самым увеличивая объём выходящего из помещения воздуха. В безветренную тёплую погоду воздухообмен ослабевает.
Зачем нужна вентиляция?
Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:
1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.
Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.
2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.
Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.
Естественная вытяжная вентиляция
Воздухообмен в помещениях, оборудованных данным типом вентиляции, осуществляется строго по законам физики. Скорость порывов ветра, амплитуда внешних и внутренних температур, амплитуда давления – основные двигатели процесса циркуляции воздуха. Полная зависимость от погодных условий — ее большой недостаток. В летнее время года, когда разность температур внутри и снаружи здания практически равна нулю, воздухообмен останавливается. А зимой наоборот: амплитуда температур большая, холодный воздух хорошо поступает с улицы, а процесс его обогрева происходит за счет внутренней системы отопления. Энергозатраты очень большие – тепловая энергия тратится на обогрев уличного воздуха. Увеличить коэффициент полезного действия системы воздухообмена могут открытые форточки и фрамуги, зазоры в оконных рамах, зазоры между полом и дверью. В жилых многоквартирных домах вытяжные каналы естественной вентиляции обустроены в кухне и ванной комнате. Большим минусом является то, что управление вентиляцией такого типа невозможно осуществить.
Технология прокладывания вентканалов
Когда есть план обустройства системы вентиляции в доме, его остается воплотить в жизнь. Для этого приобретаются все составные будущей системы, указанные в составленной ранее схеме. Для каждого дома будут свои особенности.
Для естественного притока воздуха внутрь дома следует поставить окна с микропроветриванием или настенные клапаны
При устройстве системы естественного типа сначала выкладываются в стене вентшахты – отдельно для кухни, топочной/котельной, санузла или помещений ванны и туалета. Затем устанавливаются декоративные решетки. Чтобы эти каналы выполняли свою роль, нужно не забыть про допустимую высоту над уровнем крыши.
Как вариант, можно поставить потолочные решетки в комнатах, если на чердаке оборудовано окно для свободной циркуляции воздуха
Если требуется обустроить механический или смешанный тип вентиляции в доме, то нужно сделать разводку вентиляционных труб. Для этого используется чердачное пространство. Когда такой возможности нет, то вентканалы устраиваются под потолком дома. Затем их предстоит замаскировать любым удобным способом.
Приточные и вытяжные отверстия в вентиляционных трубах оформляются воздухораспределителями. Приемное и выбросное оборудование при необходимости можно снабдить системой электроподогрева. При необходимости следует установить обратные клапаны, тщательно обработав стыки герметиком.
Вентиляционные трубы крепятся хомутами или другими креплениями, предусмотренными для этих целей. Все стыки надежно герметизируются. В дальнейшем это станет залогом отличной работы всей системы.
Трубы можно использовать прямоугольного или круглого сечения. Диаметр вентиляционных труб подбирается согласно расчетам
Вентиляторы монтируются согласно инструкции, прилагаемой к ним. Если предполагается установка сложных систем, то оборудование устанавливается так, как рекомендует производитель. В противном случае можно лишиться гарантийного обслуживания.
Приточно-вытяжная вентиляция
В общем случае вентиляция должна быть и приточной и вытяжной. При этом, производительность обоих видов должна быть сбалансирована, с учетом вероятности поступления воздуха из смежных помещений или его удаления в таковые. Сбалансированный приточно-вытяжной воздухообмен позволяет в значительной степени снизить фактор сквозняков и избежать эффекта «хлопающих дверей».
Однако, на практике, зачастую используют либо приточную (тогда воздух удаляется из помещения через неплотности проемов, окна, форточки, фрамуги), либо вытяжную (когда удаляется теплый и загрязненный воздух, а приток свежего производится естественным путем).
Приточная вентиляция
Производится посредством приточных установок. Вентиляционная приточная установка служит для подачи свежего воздуха в помещение взамен удаляемого.
Приточная установка в современном исполнении может быть как моноблочной, так и наборной. Моноблочные системы имеют большую монтажную готовность и не требуют специальных навыков и знаний при их установке, однако имеют большую стоимость, чем наборные системы приточной вентиляции. Для установки моноблочной системы достаточно закрепить установку на стене и подвести к ней сеть воздуховодов и электропитание.
Приточная установка в качестве основных узлов имеет калорифер, вентиляторы, систему фильтрации и электроавтоматику для управления и контроля.
Если к качеству воздуха предъявляются особые требования, то приточный воздух может подвергаться дополнительной обработке, такой как нагрев, охлаждение, осушение воздуха, увлажнение воздуха, очистка с помощью фильтров и т.д. Приточные установки бывают как промышленного назначения (используются на промышленных объектах), так и бытового.
Вытяжная вентиляция
Является прямо противоположным явлением приточной и предназначена для удаления отработанного воздуха из жилых, производственных и других помещений. Различают общеобменную (осуществляющую воздухообмен для всего помещения) и местную (устанавливаемую непосредственно на рабочем месте).
Как правило, вытяжная вентиляция оправдывает себя на промышленных объектах, когда необходимо удалять избыточное тепло и вредные примеси либо из всего объема воздуха помещения, либо только из определенных мест. Однако, для квартир также может использовать вытяжные установки — на кухнях, в ванных комнатах, туалетах. Работа вытяжной установки может быть основана как на принципе естественного воздухообмена, так и иметь механическое побуждение движения воздуха, например, используя вентиляторы.
Местная приточная вентиляция.
К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Они должны подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.
К местной приточной вентиляции относятся воздушные оазисы – участки помещений, отгороженные от остального помещения передвижными перегородками высотой 2-2,5 м, в которые нагнетается воздух с пониженной температурой.
Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему вентиляции – общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.
Нюансы устройства
Любая вентиляция предполагает приток и отток воздуха, его движение и обмен внутри помещения. Вывод отработанного воздуха из помещения организуется путем монтажа специальных отверстий в крыше или стенах с выходом на улицу. В силу своего характера их следует делать при постройке здания до чистовой отделки стен. Короб воздуховодов обычно жесткий, переходы между элементами и повороты чаще изготавливают в виде гофрированной трубы из алюминия. Всю конструкцию прячут под финальной отделкой дома, оставляя только отверстия, закрытые защитными решетками. На производстве вентиляционный комплекс оставляют открытым на случай непредвиденных поломок или технического обслуживания отдельных элементов.
Вытяжка в квартире многоэтажного дома обычно уже сделана, при необходимости можно внести корректировки в виде дополнительных вентиляторов в ванной комнате или на кухне. Что касается вытяжной вентиляции в частном доме или на производстве, то тут приходится действовать «с нуля», что подразумевает монтаж воздуховодов и вывод вытяжки через крышу. В данном случае понадобится утепление той части воздуховода, которая будет проходить через помещения, где нет отопления. Это предотвратит образование конденсата, соответственно, убережет трубы от сырости.
Если предполагается сделать вентиляционный выход на крыше, то необходимо предусмотреть его тепло- и гидрозащиту, а также установку дефлектора, который увеличит тягу и послужит защитой от осадков.
Естественная вентиляция: принципы функционирования и особенности
Естественная вентиляция происходит вследствие движения вверх теплых потоков воздуха и замещение ими холодных масс, идущих снизу. Скорость циркуляции зависит от разницы температур и того, с какой скоростью движется ветер.
Современные окна не пропускают воздух с улицы. Как это было раньше. Поэтому в оконных системах монтируются клапаны для вентиляции. Вывод использованного воздуха осуществляется через специальные каналы в кухне, санузле и других помещениях.
Преимущества естественной вентиляции:
- отсутствие шумов;
- работа без аварий;
- дешевый монтаж;
- энергонезависимость;
- высокая надежность;
- мягкий микроклимат;
- экономичность.
Недостатки такого типа воздухообмена:
- слабая циркуляция, не всегда достаточная для эффективной смены воздуха в помещении;
- тяга зависит от времени года и высотности дома;
- регулирование интенсивности невозможно;
- почти полное отсутствие движения летом, когда температуры выравниваются вне дома и внутри его;
- тепло уходит на улицу, увеличивая расходы на обогрев помещений. В то же время зимой тяга увеличивается, создавая потери тепла до 40%;
- вентиляция прекращается полностью, когда устанавливаются стеклопакеты с высоким уровнем герметичности;
- отсутствие обработки воздуха;
- для продолжения циркуляции требуется установка приточных клапанов.
Такая система зависит от сезонности и суточных перепадов температур. Подходит для кирпичных, домов, деревянных, шлакоблочных, пенобетонных.
Недостаточность вентиляции определяют по следующим признакам:
- запотевают стекла;
- на кухонных стенах образуется жирный налет или грибок;
- зимой повышенная влажность.
Приточная вентиляция
Приточная система отвечает за забор воздуха снаружи и его подачу внутрь помещения. По типу выделяют механические и естественные варианты. Принудительный вид позволяет проводить точный контроль характеристик и объема, подаваемых в помещение или здание воздушных масс. Соответственно, естественный вариант обеспечивает только неконтролируемую подачу воздуха, что оказывает влияние на снижение распространения установок подобного типа.
Особенностью естественного варианта является наличие вытяжной системы, осуществляющей свою работу по определенным параметрам, а поступление свежего воздуха происходит за счет разницы в давлении снаружи и внутри, через:
- специальные отверстия;
- решетки;
- щели в оконных проемах и т.п.
Приточная вентиляция может сочетаться с вытяжной естественной или механической. Системы тесно связаны друг с другом и должны работать синхронно, обеспечивая поданный и удаленный воздух в одинаковом объеме.

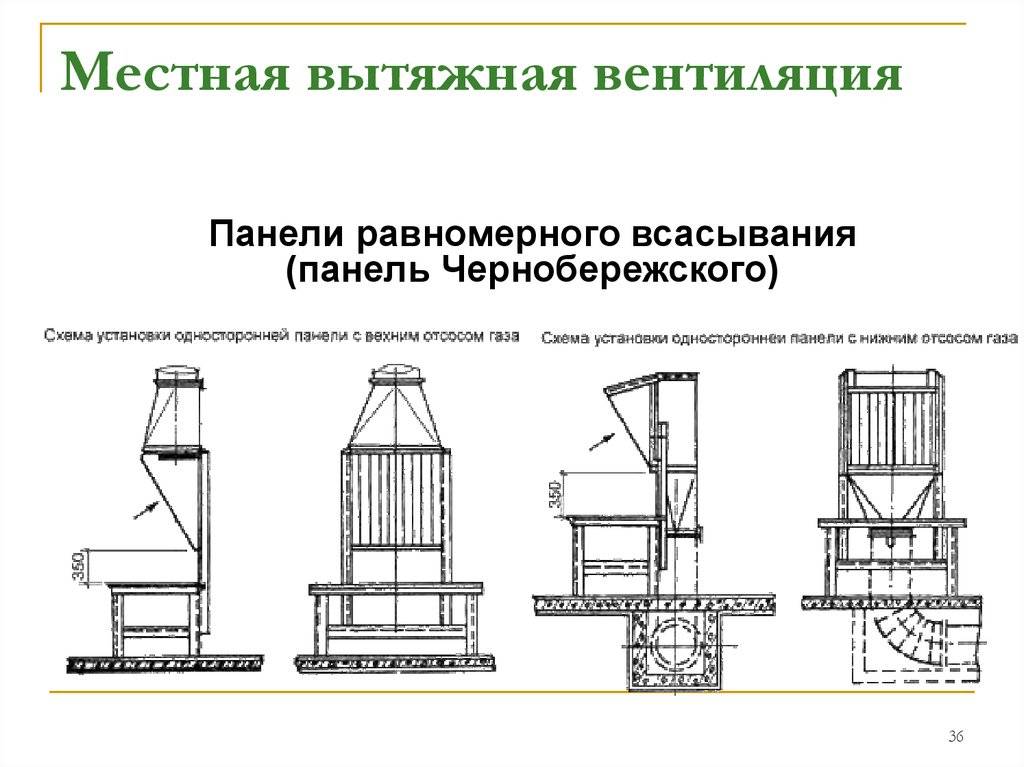

Местная вытяжная вентиляция – особенности конструкции
Конструктивный принцип системы местной вытяжной вентиляции прост
и состоят из следующих компонентов:
- отводного клапана;
- воздухозаборника;
- а также электровентилятора.
Заборные устройства при этом могут приобретать различные
формы. Если это вытяжка, которая стоит на кухне, то обычное воздухозаборное
устройство очень сильно похоже на зонт. Над газовой плитой такая система
располагается на расстоянии не менее 70 сантиметров над горелками плиты. А вот
общие размеры всей вытяжки должны быть немного больше, чем сама плита. Это
необходимое условие для поглощения всего воздуха и неприятных запахов,
образующихся в результате сгорания в процессе приготовления пищи.
Что касается таких помещений, как ванная комната и туалет,
то здесь роль воздухозаборника играет квадратная решетка. При необходимости ее
можно вмонтировать в подвесной потолок или же соорудить на том месте, где уже
идет вентиляционная шахта в доме.
Если есть желание сократить расходы на устройство вентиляции
(что делать конечно не очень рекомендуется), то можно, как вариант местной
вентиляции, использовать электрические вентиляторы канального типа. Такие
приспособления достаточно хорошо вписываются в общую систему воздуховодов, а
также у них есть специальные устройства-датчики, которые могут контролировать
их работу.
К примеру, в туалете можно установить такую систему, которая
будет выдувать воздух в течении нескольких минут после того, как выключат свет
(то есть работать с небольшой задержкой во времени).
Если рассматривать более сложные местные вентиляционные
системы, то они устроены таким образом, что их работа ведется более
централизованно. Такие системы обычно имеют один мощный вентилятор, который
работает сразу с несколькими воздухозаборниками, одновременно выкачивая отработанный
воздух и закачивая свежий и в помещения, которые в этом нуждаются (ванная,
гараж, а также, кухня и туалет).
Классификация систем вентиляции
Системы классифицируют по разным критериям:
- способу подачи;
- назначению;
- способу воздухообмена;
- конструктивному исполнению.
Тип вентиляции определяют на этапе проектирования строения
При этом принимают во внимание как экономическую так‚ и техническую сторону а также санитарно-гигиенические условия
Виды вентиляционной системы по способу подачи
Если базироваться на способах подачи и изъятия воздуха из помещения можно выделить 3 категории вентиляции:
- естественная;
- механическая;
- смешанная.
Выполняют проектирование вентиляции, если такое решение способно обеспечить воздухообмен‚ соответствующий установленным нормам.
Когда вентиляция естественного типа не удовлетворяет требования санитарно-гигиенических нормативов, выбирают второй вариант — механический способ активации воздушной массы.
Если возможно в добавок ко второму варианту вентиляции частично использовать первый‚ в проект закладывают смешанную вентиляцию.В жилых домах приток воздуха происходит через окна, а вытяжное оборудование располагают на кухне и в санитарной комнате
Поэтому важно наладить между помещениями хороший воздухообмен
Вентиляция смешанного типа. Применяют ее, когда естественная вентиляция не может быть единственным вариантом. Для качественного воздухообмена в помещениях с очень загрязненным воздухом устраивают механическую вентиляцию
Виды вентиляции по назначению
Исходя из назначения вентиляции‚ выделяют рабочие вентиляционные системы и аварийные. Тогда как первые должны постоянно обеспечивать комфортные условия‚ вторые вступают в работу только при отключении первых и наступлении чрезвычайной ситуации, когда нарушены стандартные условия жизнедеятельности.
Это внезапные сбои, когда происходит загрязнение воздуха ядовитыми испарениями‚ газами‚ взрывоопасными‚ токсическими веществами.
Виды систем вентиляции для всех типов помещений почти одинаковы. Изучив все их виды и взвесив все достоинства и недостатки‚ можно выбрать оптимальный вариант для конкретного здания
Аварийная вентиляция не рассчитана на подачу свежего воздуха. Она только обеспечивает газоотвод и не допускает, чтобы воздушная масса с опасными веществами‚ распространилась по всему помещению.
Вентиляционные системы по способу воздухообмена
По этому критерию выделяют системы вентиляции общеобменные и местные. Первая должна обеспечивать весь объем помещения достаточным воздухообменом с поддержанием всех необходимых параметров воздуха. Дополнительно она должна удалять избыток влаги‚ тепла‚ загрязнений. Воздухообмен может осуществляться как по канальной, так и бесканальной системе.
Общеобменная приточная вентиляция снижает уровень концентрации вредных веществ, оставшихся после работы местной и общеобменной вытяжной системы вентиляции
Предназначение местной вентиляции — снабжение чистым воздухом конкретных мест и удаление загрязненного с тех точек, где он образуется. Как правило, ее устраивают в больших помещениях с ограниченным числом работающих. Воздухообмен происходит только на рабочих местах.
Разделение систем по конструктивному исполнению
Исходя из этого признака вентиляционные системы делят на канальные и бесканальные. Системы канального типа состоят из разветвленной трассы‚ состоящей из воздуховодов по которым транспортируется воздух. Установка такой системы целесообразна в больших по объему помещениях.
Когда каналы отсутствуют‚ систему называют бесканальной. Примером такой системы служит обыкновенный вентилятор. Существует 2 вида бесканальных систем — потолочные и прокладываемые под полом. Бесканальные системы более просты в исполнении и потребляют меньше энергии.
Виды вентиляционных систем
Обеспечить постоянный приток свежего воздуха можно двумя способами. Естественной и принудительной вентиляцией. Реализовать на практике оба вида можно различными методами. При монтаже системы учитывается необходимая ее мощность, то есть способность за определенное время доставить в жилье необходимое количество свежего воздуха. Оба вида имеют плюсы и минусы и способны справиться с задачей, при условии, что в конкретном жилье есть для этого все условия.
Естественная вентиляция
Принципом работы является тяга, возникающая с естественной циркуляцией различных по температуре воздушных масс
Городским жителям нет необходимости знать, как устроена система, важно соблюдать предписанные правила пользования. Не перекрывать, даже частично воздуховоды
Не изменять конструкцию и маршрут вентиляционной шахты. Устроена она достаточно просто — нижний конец трубопровода находится в подвале в открытом состоянии для забора воздуха (либо выведен на уровень фундамента с продухами), а верхний выведен на крышу.
Продуманная и точно рассчитанная система создает мощную тягу, которую в некоторых случаях нужно даже ограничивать. Делается это просто. Регулируемые вентиляционные решетки дозируют количество поступающего воздуха в жилье. Перекрывать центральный трубопровод недопустимо и при нарушении этого правила к собственнику квартиры могут быть применены жесткие санкции.
При строительстве частного дома перед его владельцем стоит более сложная задача. Необходимо обеспечить следующие условия:
- Достаточную тягу. Резонно воспользоваться правилом, которое хорошо знакомо печникам. Чем длиннее труба, тем больше создается тяга. Вентиляционный выход на крыше иногда делают на метр или больше от конька кровли;
- Гарантировать забор качественного по составу воздуха. Система без воздухозаборника ниже уровня пола будет не столь эффективна. В некоторых случаях естественный приток из окон, дверей и других элементов конструкции строения будет достаточен. Однако по-настоящему качественная система монтируется со специальным воздухозаборником. Его недопустимо делать в помещениях с повышенной влажностью или в котельной;
- Установить регулирующее устройство. Неконтролируемая тяга способна выдувать излишнее количество теплого воздуха, нагружая тем самым отопительную систему и увеличивая затраты на энергоноситель;
- По маршруту трубопровода установить ревизионные люки. Через вентиляционную систему проходит воздух, насыщенный продуктами горения, ворсом и другими веществами, которые осаждаются на стенках. Регулярная прочистка системы гарантирует здоровую атмосферу в жилье.
Конструктивно можно выполнить трубопровод по схемам и чертежам, которые хорошо себя зарекомендовали на практике. Для создания системы можно использовать воздуховоды из различных материалов
Важно, чтобы их диаметр и высота вентиляционной шахты отвечали необходимым требованиям, а с вытяжным воздухом удалялись вредные вещества и неприятные запахи
Принудительная вентиляция
Принципиальная схема этого вида отличается от естественной системы наличием дополнительного устройства, создающего тягу. Принудительная подача обеспечивается вентиляторами, установленными в трубопроводе. Система монтируется там, где в силу некоторых причин невозможно гарантировать естественный приток воздуха в достаточном количестве, либо имеющийся воздуховод выполнен с ошибками и не справляется со своими функциями.
Иногда принудительную вентиляцию проектируют специально. Удобна такая система во многих случаях, например, как часть комбинированной схемы. Отдельные выводы в помещениях, где необходимо быстро и качественно удалить загрязненный или слишком влажный воздух, не открывая при этом окно. Например, в ванной комнате, сауне, бане или на кухне. Вытяжка над плитой может быть независимой, либо подключенной к центральной системе. Принудительная вентиляция часто устанавливается в «умных домах». Новый подход к качеству жилья. Датчики и программируемый режим в строго указанное время включают и выключают систему, обеспечивая оптимальный по температуре и химическому составу воздух.
Приточный способ подачи воздуха
Схема организации воздухообмена при общеобменной вентиляции.
Этот тип вентиляционных систем используется с целью осуществления постоянного поступления свежего воздуха. Система может осуществлять подготовку воздушных масс перед их поступлением в квартиру. С этой целью осуществляется очистка воздуха, нагревание или охлаждение. Таким образом, воздух приобретает нужные качества, после чего поступает в помещение.
В состав системы входят приточные установки и воздухоотводы, а в состав установки, обеспечивающей поступление воздуха, в свою очередь, входят фильтр, калориферы, вентилятор, автоматические системы и звукоизоляция.
При выборе подобных устройств следует обращать внимание на ряд факторов. Большое значение имеет объем воздуха, поступающего в здание
Этот показатель может быть равен нескольким десяткам или нескольким десяткам тысяч кубических метров воздуха, поступающего в помещение.
Большую роль играют такие показатели, как мощность калорифера, напор воздуха и уровень шума устройства. Кроме того, подобные типы вентиляционных устройств имеют автоматическое регулирование, что позволяет регулировать расход мощности и установить уровень потребляемого воздуха. Устройства с таймерами позволяют настроить агрегат для работы по расписанию.
Расчеты местной вентиляции для жилых комнат
Для обычной вентиляционной системы важно и количество человек, которые находятся в отведенной рабочей площади. Рассчитаем объем обмена воздуха, в комнате 14 квадратных метров, на 2 человек
Такие условия схожи с обычным жилым помещением. Один человек расходует 20 кубических метров воздуха за час. То есть, на двоих – показатель следует увеличить на 2. Значит, 40 куб. метров приходится на 2 человек. Это и является необходимым значением дополнительного воздухообмена.
Для кухонных, а также туалетных вытяжек, производительность вентиляционных систем увеличивается в несколько раз. Для квартир, показатель до 500 куб. метров/ч является нормальным. Для частного дома, производительность вентиляции может варьироваться в пределах 1000-2000 куб.м./ч. Для кухонной вытяжки имеются собственные расчеты. Необходимую производительность можно рассчитать по простой формуле. Следует перемножить площадь кухни, ее высоту и коэффициент оборудования (для газовых плит он равен 20, а для электрических – 12).
Для получения максимально эффективного результата, который можно использовать для поиска подходящего оборудования для кухни, полученное значение следует округлить в большую сторону. То есть, если кухня имеет площадь в 10 кв. метров с высотой потолка 2,5 м. Производительность вентиляции будет равна 300 куб.метров (с электрической плитой) и 500 куб.метров (с газовой плитой). Производители электрических угольных вытяжек советуют учитывать также дополнительный коэффициент равный 1,3, который характеризует работу самого оборудования (переработку, фильтрацию и т.д.).
