Особенности выбора
Используются медных трубы в тех областях, где применение иных материалов невозможно ввиду того, что происходит их окисление под воздействием газов и жидкостей. Именно поэтому изделия так часто применяются для кондиционеров. Их основная функция в этом варианте – транспортировка хладагента между внутренними и внешними блоками кондиционера.
Отожженные
Изделия может выдержать большие давления без деформации. Отожженные медные трубы отличаются более высокими техническими характеристиками. Отожженные изделия поставляются в бухтах. Метраж продукции: от 15 до 50 метров. Такие трубы отличаются повышенной гибкостью. В случае необходимости их можно сгибать под разными углами, не опасаясь образования деформаций и разрывов. Прочность отожженного изделия: 210-220 МПа, удлинение на разрыв – 50-60%;
Отожженные медные трубы для кондиционеров
Неотожженные
Более редкий вариант. Прочность изделия: 280-300 МПа, удлинение на разрыве: 10-15%. Отыскать ее на складе магазинов просто, так как продукция поставляется прутками
Если вы предпочли неотожженный вариант, при его выборе обратите внимание на наличие пластиковых заглушек на концах изделия. Эти небольшие детали выполняют важные функции: предотвращение возникновения повышенной влажности, пыли, загрязнений, сора
Неотожженные медные трубы различают по диаметрам. Подходящий диаметр определяется исходя из мощности кондиционера, так как чем выше мощность, тем больше уровень хладагента.
Неотожженные медные трубы для кондиционеров
Особенности элементов в изоляции
Медные трубки в некоторых случаях помещают в дополнительный изолирующий канал. Подобное решение применяется при необходимости полного исключения вероятности замерзания или перегрева жидкости либо газа, перемещающихся по магистралям.
Чтобы предотвратить образование конденсата в больших объемах, следует применять трубы с изоляционным материалом
Защитный калан представляет собой черное трубчатое изделие длиной примерно 2 метра, выполненное из вспененного каучука (непористого) или специального полиэтилена. Он хорошо предохраняет сеть при разбросе температур от -150 ºС до +150 ºС. Для сравнения: теплопроводность меди – 0,394 кВт/(м*К), а изоляции – 36 мВт/(м*К).
Изолированный трубопровод позволяет снизить расход хладагента и, как следствие, электрической энергии, поскольку незащищенная тонкостенная медь способна очень сильно терять температуру.
Мифы о медных трубах
Ввиду отсутствия привычки к меди в качестве материала для систем отопления, водо- и газоснабжения, у современных российских потребителей есть недоверие к этому материалу. Существуют два мифа:
- Водопроводные медные трубы дороги и непрактичны, несмотря на высокую цену. Непрактичность связывают с возможным окислением на внешней стороне труб, тогда как изнутри медные трубы окисляются тоже, однако коррозии неподвержены абсолютно. Более высокая стоимость медных труб с лихвой может покрыться простотой монтажа и долговечностью материалов.
- Медные трубы опасны в сочетании с хлорированной водой. Несомненно, медь, вступая в реакцию с частичками хлора, окисляется, однако образующаяся внутри труб пленка, наоборот, бережет трубы от дополнительных химических воздействий и безопасна для человеческого организма.
Однако эти мифы разрушаются многолетней практикой. Неслучайно этот материал использовали в водопроводных системах еще несколько тысячелетий назад, и до сих пор в странах Европы медь пользуется заслуженным признанием.
Использование медных труб для домашнего водопровода абсолютно безопасно
Благодаря качеству материалов и удобству монтажа, медные трубы для системы домашнего водоснабжения наиболее предпочтительны, и обязательно будут находить новых почитателей в России.
Преимущества и недостатки труб из меди
Физические характеристики меди в симбиозе со способами производства предопределяют эксплуатационные особенности медного трубопроката, который устойчив к:
- Коррозии, что не только продлевает период жизни трубопровода, но и не оказывает негативного влияния на работу сантехнические приборы.
- Температурным перепадам при сохранении целостности линейных параметров.
- Гидроударам. Рабочее давление контура – от 100 до 450 атмосфер.
- Вибрации, благодаря чему медные трубопроводы активно используются в сейсмически нестабильных регионах, в том числе для обустройства газовой разводки.
- УФ-лучам (в отличие от термопластичных полимеров, разрушающихся под действием ультрафиолета). Окрашивание медного трубопровода проводится исключительно с целью его адаптации под конкретный интерьер.
Также к достоинствам труб из меди относятся:
- Широкий диапазон рабочих температур – от -200⁰С до 350⁰С (зависит от метода изготовления труб и типа соединения трубопровода).
- Абсолютно гладкая поверхность, которая препятствует образованию внутри контура наростов органического и неорганического происхождения, не снижая пропускную способность при эксплуатации, а также минимизирует трение внутри контура, что позволяет использовать трубы меньшего диаметра без потери в эффективности работы системы.
- Пластичность – гарантия устойчивости к разрыву. Коэффициент относительного удлинения (расширения) – 10-40%.
- Пластичность также облегчает монтажные работы. Трубы легко гнутся в любом направлении при помощи обычного ручного инструмента, что является неоспоримым преимуществом при создании сложноконтурных магистралей.
- При всей мягкости медная арматура превосходно держит заданную конфигурацию, чем не могут похвастаться большинство пластиковых труб.
- Меньший вес в сравнении со стальными и чугунными аналогами облегчает транспортировку, монтаж и минимизирует нагрузку на строение.
- Химическая нейтральность к солям, формальдегидам, метанолу, ряду кислот с уровнем рН не более 9 препятствует разрушению меди. Отсутствие реакции с хлором, содержащимся в водопроводной воде, не провоцирует образование вредных для человека оксидов.
- Бактерицидные свойства меди способствуют частичному обеззараживанию воды. В медных трубопроводах не только не размножаются микроорганизмы, но и погибают бактерии золотистого стафилококка и вирус гриппа группы А.
- Низкий индекс электростатичности предотвращает образование искр, что значит, что медную арматуру можно безопасно использовать в сфере огнеопасного и взрывоопасного производства.
Из недостатков следует отметить:
- Высокая стоимость, которая, впрочем, окупается длительным периодом эксплуатации.
- Повышенный коэффициент теплопроводности с одной стороны повышает КПД отопительного контура, и это несомненный плюс. С другой, трубы рискуют нагреться до такой степени, что, прикоснувшись к ним, можно получить ожог. Проблема решается за счёт использования труб в ПВХ- или ПЭ-оплётке.
- На трубах ХВС возможно образование конденсата. Проблема решается аналогично предыдущему пункту.
- Высокая электропроводимость. Однако риск поражения током нейтрализуется установкой заземления.

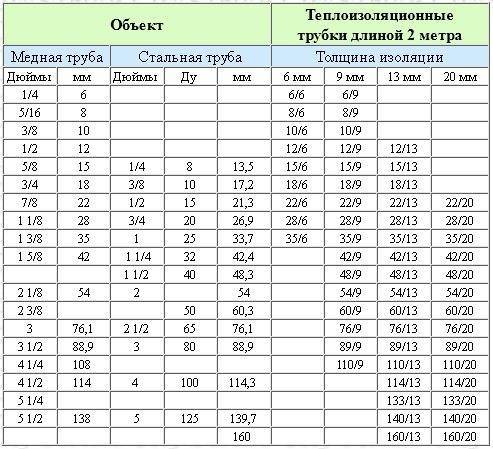

Таблица диаметров медных труб
Следующая сравнительная таблица поможет в случае, когда вы сравниваете диаметры медных труб для кондиционеров, таблица приведена также для более крупных размеров, применяемых в отоплении и холодоснабжении.
Компания “Региональный дом металла” осуществляет поставку такой продукции, как медная трубка диаметром 6 мм и более, любыми партиями со складов в Санкт-Петербурге. Если же вас интересуют скажем медные трубы для кондиционеров, то вам сюда. Мы оперативно соберем заказ по вашим техническим требованиям и доставим своим транспортом в любую точку РФ, обращайтесь, мы всегда на связи!

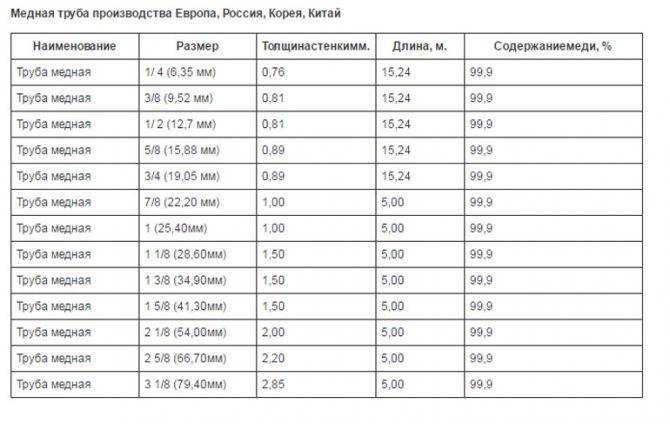

Сравнительная таблица для подбора медной трубы дюймы в миллиметры. Предназначена для сравнения труб разного диаметра в холодоснабжении, кондиционировании, отоплении, и т.п. Позволяет быстро подобрать аналог в метрической системе. Вторая таблица позволяет сравнить и подобрать трубы по площади проходного сечения.
Стыковка труб из меди с другими материалами
При прокладке коммуникаций из медных труб их можно стыковать с трубной продукцией, изготовленной из пластика, стали и латуни. Относительно соединения с оцинкованными изделиями специалисты рекомендуют избегать таких комбинаций, поскольку высока вероятность возникновения химических процессов между двумя элементами — медью и цинком.
При стыковке труб данного типа используют латунные фитинги – их монтируют так, чтобы движение водяного потока происходило в направлении от цинка к меди.
Современная трубная продукция из меди отличается долговечностью и поэтому такой водопровод будет прекрасным выбором.
Медные трубы для кондиционера

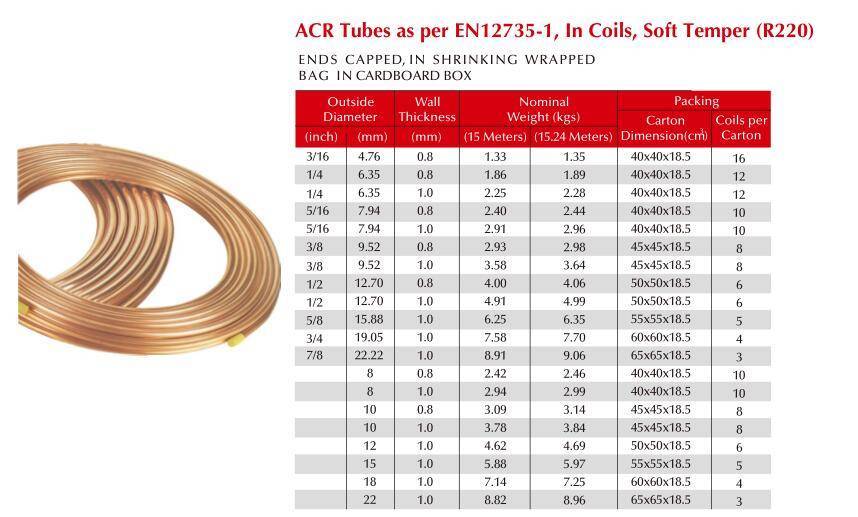

медная труба в бухте
Для фреоновых магистралей кондиционера используют медные трубы, которые соответствуют ГОСТ стандартам по размеру диаметра, если выпуск производится отечественной компанией, и DINy или ISO стандартам, если это импортный материал.
Требования ГОСТ
Как правило, в таких нормативных документах указываются основные параметры и размеры, которым должен соответствовать товар, а именно:
- толщина стенок труб;
- диаметр труб и фитингов;
- вес изделия;
- содержание меди в процентном выражении;
- способ производства.
В России по стандартам ГОСТ медные трубы для кондиционеров и холодильников должны соответствовать следующим параметрам:
- изделия из отожженной меди имеют диаметр не более 7/8, а толщина стенок не превышает 0,65 мм;
- изделия из неотожженной меди имеют диаметр более 7/8, а толщина стенок не превышает 0, 85 мм.
Поставляются медные трубы в бухтах с заглушенными концами или готовыми отрезками до 4 метров в длину. Бухты тоже могут иметь разные размеры – от пары до нескольких десятков метров.
Любая компания, оказывающая услуги по монтажу климатической техники, обязана предоставить сертификат качества как на медную трубу для кондиционеров, так и на другие материалы, применяемые при установке охлаждающих устройств.
В этой таблице приведены некоторые параметры, которым по ГОСТ медных труб для кондиционеров должны соответствовать готовые изделия.
| Номинальный диаметр в дюймах | Толщина (мм) | Вес трубы (кг/м) |
| 1/2 | 1,0 | 0,42 |
| 3/4 | 1,15 | 0,68 |
| 1 | 1,25 | 0,97 |
| 1-1/2 | 1,5 | 1,7 |
| 2 | 1,75 | 2,6 |
| 2-1/2 | 2,0 | 3,7 |
| 3 | 2,25 | 5,0 |
У трубных изделий из меди, произведенных по зарубежным стандартам, эти параметры могут немного отличаться.
Преимущества
фитинги
Почему именно этот металл используют для изготовления связующей фреоновой магистрали? Дело в том, что медь – это конструкционный материал, проявляющий идеальные свойства для монтажа кондиционерных коммуникаций. Она:
- имеет высокую степень устойчивости к коррозии, что исключает изменение сечения;
- обладает высокой прочностью относительно воздействия химически активных веществ (хладагента и масел);
- устойчива к колебаниям температуры в пределах от -150°C до +150°C;
- невосприимчива к воздействию ультрафиолета и теплового излучения.
Изделия из отожженной меди легко гнутся, с ними развальцовка кондиционерных труб не доставляет никаких проблем. С необработанной медью сложно произвести подобные действия, поэтому для стыковки элементов труб между собой применяют фитинги – муфты и уголки.
Монтаж
Для начала проверяют размер трубы и отрезают нужную длину с учетом небольшого запаса. Перед резкой обязательно выпрямляют изделие и устанавливают его в ролики резака так, чтобы нож находился перпендикулярно относительно него.
Отрезают изделие труборезом. Распиливать его нельзя, так как останутся неровности и шероховатости.
Установка фреоновой магистрали требует аккуратности и наличия комплекта монтажных инструментов.
Направив трубу концом вниз, риммером зачищают ее от заусенцев. Если оставить какие-либо неровности, может произойти утечка газа, и кондиционер перестанет работать.
после развальцовки

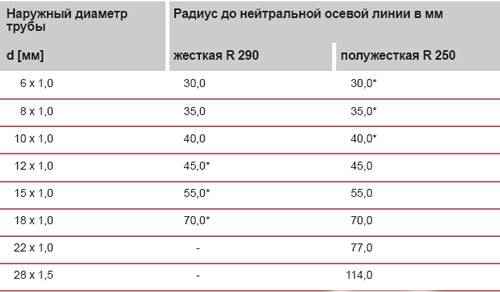

Дальше переходят к развальцовке кондиционерных труб, загнув их трубогибом. Радиус сгиба должен быть не меньше двух диаметров. Нельзя сгибать и разгибать изделия больше 3 раз. При трассировке избегают резких поворотов, чтобы не деформировать края и не уменьшить «рабочее» сечение.
После того, как развальцовка труб у кондиционера закончена, переходят к пайке элементов трубопровода между собой. Для холодильного оборудования используют серебряный и медно-фосфорный припой. Потом переходят к подсоединению трубопроводов к сервисным кранам внешнего и внутреннего блоков. Здесь применяют либо переходники, либо сварку.
Изоляция медных труб
изоляция
Не стоит забывать об изоляции для медных труб кондиционеров, которая служит им утеплителем и не дает образовываться конденсату. Ее обычно делают из вспененного полимерного каучука, обладающего очень низкой удельной плотностью. Трубопровод с хладагентом теплоизолируют по всей длине, просто надев изоляцию сверху. Швы склеивают силиконовым герметиком или заматывают изолентой.
На фитинги и другие сложные участки изоляция для медных труб кондиционеров не надевается. Желательно максимально сократить число швов в механической и тепловой защите, чтобы не произошло падение производительности устройства.
У медных труб кондиционеров качественная изоляция способна выдержать температурный диапазон от -30°C до +80°C. Она легко режется, без усилий натягивается на трубопровод и имеет высокую прочность.
Использование
В результате процесса отжига появляется исключительно редкий материал. После такого процесса медные изделия с соответствующими размерами стенок смогут успешно испытать на себе различные высокие давления, большие тепловые перепады, попадания солнечной активности, влаги, а также устойчивы к агрессивному влиянию окружающей среды. Такие медные детали легко приобретают определенную форму и несложно соединяются.
Трубы мягкие в бухтах
Вместе с продолжительным сроком эксплуатации такие устойчивые характеристики медных изделий позволяют создавать стабильные гидравлические системы различного применения в легкой и тяжелой промышленности – системах кондиционирования, тепловых установках и во многом другом. В системах водоснабжения дольше всего используются медные трубы. С диаметром 15 мм и больше изделия применяются при установке систем подачи воды более 50 лет. При этом каких-либо отклонений не наблюдалось. Единственная проблема, как и во всех трубопроводных системах – это возможность засорения, при отсутствии фильтров первичной очистки на входе в систему. Механические повреждения, как и у любого материала, также не исключены.
Рекомендуем: Соединение мягких медных труб
Недостатки
Такой материал, как медь, может смело конкурировать с другими элементами, так как ремонтные хлопоты при медных установках системы водоснабжения значительно сокращаются. Несколько следующих недостатков все-таки существует:
- Высокая стоимость медной детали по сравнению с остальными предложениями на рынке систем водоснабжения;
- Сложность установки из-за присутствия процесса паяния труб или применения множества фитингов со специальными гайками и обжимающими разными кольцами. Придется набраться терпения и запастись драгоценным временем;
- Установку системы подачи воды посредством припаивания рекомендуют выполнять в самом начале ремонта дома или квартиры с целью сохранения конструкции, внешнего вида и функциональности устанавливаемой сантехники или выложенной, например, итальянской плитки. Ведь применение газовой горелки для паяния труб, нанесет непоправимый ущерб соседнему оборудованию и материалу;
- Небольшая толщина медных стенок может не выдержать резких ударов и получить ненужные вмятины;
- Высокий коэффициент теплопроводности медного элемента приводит не только к высоким тепловым потерям от поверхности установки, но и может привести к ожогу при прикосновении к ней. Для исключения этого недостатка придется использовать теплоизоляцию, кроме случая с нагревательным прибором или трубы, отделанные ПВХ оболочкой, полиэтиленом.
Такие оболочки также спасают от образования конденсата в результате снижения теплового перепада между носителем в трубе и температурой в комнате.
Размеры
Выбор правильного диаметра медной конструкции – залог максимальных эксплуатационных показателей оборудования. Обсуждаемая деталь используется для соединения двух блоков кондиционерных систем и нужна она разных диаметров. Чаще всего в бытовых сплит-системах, которые ставят в квартирах и домах, используют 2 фреоновые магистрали с внутренним сечением в дюймах 1/4 (это 6.35 мм) и 3/8 (9.52 мм). Также в некоторых системах охлаждения применяют трубопровод с диаметрами в дюймах 1/2 (12.7 мм), 3/4 (19.05 мм), 5/8 (15.88 мм).
Производительность систем кондиционирования в первую очередь влияет на выбор этой детали, так как, чем она выше, тем большим должен быть диаметр трубы.
Это связано с тем, что в более мощных моделях через трубки проходит больше хладагента.
- Кондиционерная трубка размером 1/4 дюйма чаще используется в сплит-системах. Ее главным плюсом является соотношение цена-качество.
- Деталь габаритами 3/8 дюймов в основном монтируют в кондиционеры, которые работают в помещениях площадью меньше 35 кв. м. А размером 1/2, наоборот, – больше 35 кв. м.
Как можно было заметить, размеры указаны в дюймах согласно ГОСТу
Для большего понимания и удобства нужно обратить внимание на следующую таблицу

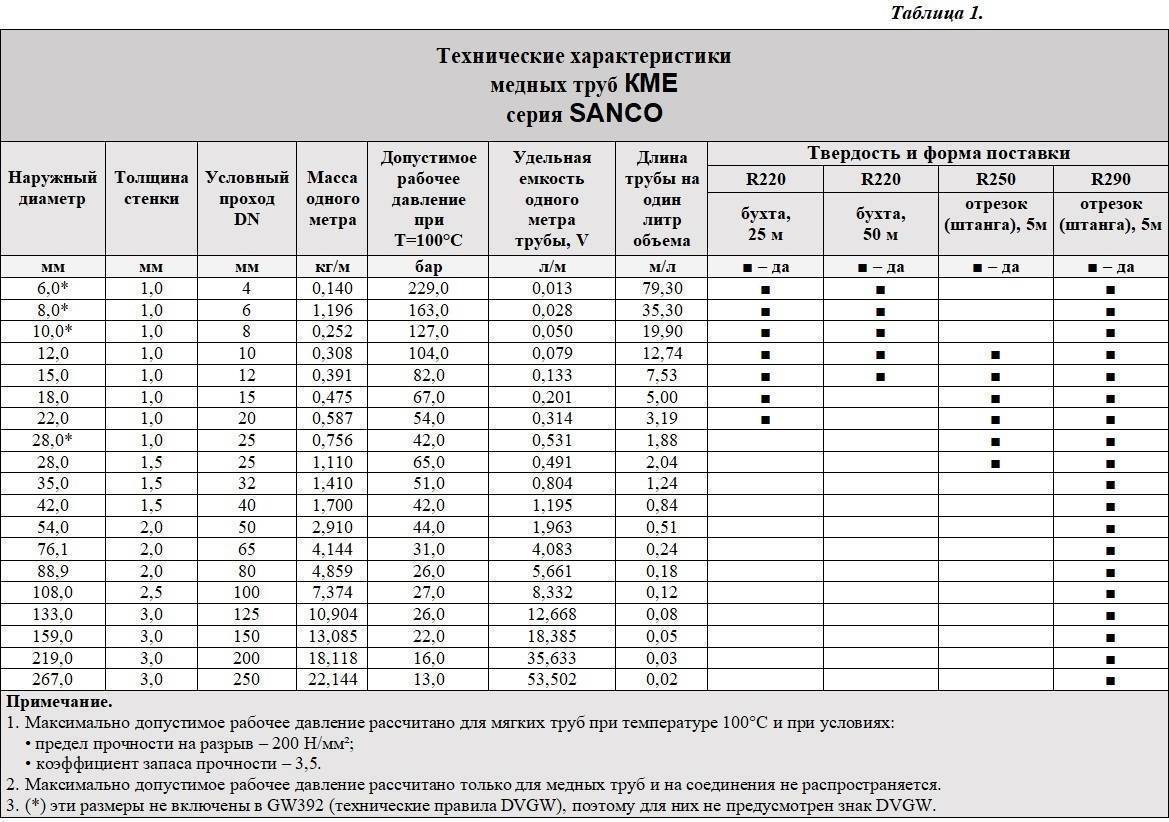

Характеристики меди
Медь (Cu, купрум) узнаваема по золотисто-розовому оттенку, который под воздействием углекислого газа и влаги приобретает сначала интенсивный желто-красный цвет, а со временем покрывается плёнкой (патиной) с зеленовато-голубым отливом.
Основные физико-химические характеристики меди:
- Высокая теплопроводность.
- Ковкость и пластичность.
- Температура плавления — 1083⁰С.
- Не подверженность коррозии.
- Высокий коэффициент электропроводности (2 место среди металлов) и малое электрическое сопротивление.
- Инертность в отношении большинства веществ, грибков, плесени, вируса и различных бактерий.
- Стойкость к ультрафиолетовому излучению.
Флюс
Из-за специфического химического строения алюминия во время пайки у вас могут возникнуть трудности. Причина заключается в том, что алюминий является довольно активным металлом.
Это значит, что реагентами могут быть различные химические вещества. При взаимодействии этого цветного металла с кислородом, на поверхности изделия наблюдается образование очень тонкой и одновременно необычайно прочной оксидной пленки. Ввиду того, что свойства алюминия и его оксида полностью противоположны, следует полностью исключить образование данной пленки. Для этой цели вам и понадобится флюс.
С помощью этого вспомогательного материала с припоя и поверхности спаиваемого изделия удаляются окислы. Кроме того, флюс предотвращает их образование. Судя по отзывам, самой лучшей маркой является Ф-64 с 40% содержанием активного фтора. После работы спаиваемую поверхность нужно обязательно промыть. Флюс А-214 считается универсальным безотмывным средством с температурой плавления от 150 до 400 градусов. После работы его остатки легко удаляются обычной салфеткой, которую предварительно смачивают спиртом.

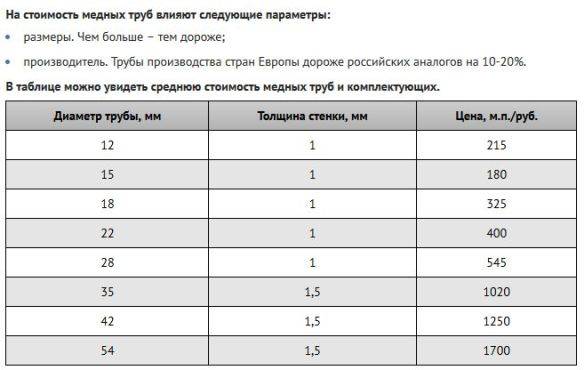

Ценовая разница
Стоимость меди постоянно растет и зависит от валютного курса. Снижение количества, качества добываемого металла, его возрастающий дефицит способствуют постоянному росту цен на медную продукцию. Поэтому вопрос поиска альтернативы, способной заменить медь в области производства систем кондиционирования, является одним из актуальных.
Использовать алюминий в криогенном оборудовании стали совсем недавно (холодильники, автомобильные кондиционеры). Стоимость стабильна и дешевле меди почти в три раза, запасы в природе большие. Это открывает большие перспективы для промышленного производства изделий из этого металла.
Чем изолировать трассу?
Для решения задачи можно использовать материалы разных производителей. Наиболее актуальной является следующая теплоизоляция:
Утеплитель K-FLEX представляет собой гибкий эластичный материал. Он производится из особого сырья — вспененного каучука с закрытыми порами. Теплофизические и эксплуатационные характеристики этой теплоизоляции отличаются высоким качеством. Низкий показатель теплопроводности и паропроницаемости делает применение этого материала очень удобным. Утеплитель долговечный. Обладает высоким уровнем санитарной, пожарной и коррозийной безопасности.
Продукция считается одной из самых лучших на рынке. Ее производитель имеет безупречную репутацию среди потребителей. Теплоизоляция K-FLEX является одной из самых надежных и эффективных. Она идеально подходит для изолирования трубок кондиционера.
Изоляция фирмы Energoflex также может быть использована для решения рассматриваемой задачи. Ассортимент продукции этого бренда очень широкий. Компания производит теплоизоляцию из вспененных полимеров, специально для систем кондиционирования. Материал характеризуется закрытоячеистой поверхностью. Он обеспечивает достойный уровень влагозащищенности и паропроницаемости.
Изоляция Thermaflex изготавливается из вспененного синтетического каучука с закрытыми порами. По своим эксплуатационным характеристикам материал схож с продукцией L’Isolante K-FLEX. Он такой же качественный и надежный. В случае необходимости изоляция этих двух брендов может быть взаимозаменяемой.
Сварка аргоном в САО
Аргоновая сварка в САО
Аргоновая сварка – самый востребованный способ соединения деталей автомобиля, применимый ко всем видам металла, в особенности, алюминия. Популярность этого способа обусловлена высоким качеством, долговечностью и доступностью сварки. Аргоновая технология заключается в использовании неплавящегося электрода для проваривания изделий и подаче газа-аргона для вытеснения азота и кислорода из зоны сварки. Аргон создает идеальные условия для создания качественного и прочного соединения.
Шов, оставленный после сварка аргоном, практически незаметен, что не только улучшает эстетический вид автомобиля, но и гарантирует прочность свариваемых изделий.
Принцип аргоновой сварки:
На привариваемую деталь подается алюминиевая или другая соответствующая масса.
Включается горелка, подается ток и газ-аргон, вытесняющий сторонние газы.
Появляется электродуга между неплавящимся вольфрамовым электродом и деталью.
Под этим действием плавятся и деталь, и присадочная проволока.
Образовывается аккуратный сварочный шов – на этом работа завершена.
Сегодня данный метод часто используется при проведении ремонтных работ автомобилей: ремонте дисков, ремонте трубок, сварки алюминиевых деталей.
Ремонт дисков
Плохое качество дорожного покрытия и неправильная эксплуатация автомобиля часто становятся причинами нарушения целостности литых дисков. Однако появление деформаций, сколов и трещин не должно стать причиной дорогостоящей замены дисков, ведь при помощи сварки аргоном их можно восстановить. Материалом для поврежденного участка диска должен стать тот же металлический сплав, из которого он состоял изначально. Мастера легко определяют тип сплава по маркировке изделия. Для ремонта небольших сколов и трещин используются стандартные сварочные аппараты, а для устранения серьезных повреждений применяются мощные сварочные устройства. Последний этап работ состоит из зачистки швов для придания дискам первоначального товарного вида.
Ремонт трубок
Расположенные внизу автомобиля, именно трубки кондиционера и выхлопные трубы наиболее подвержены коррозии и повреждениям. Как и в случае с литыми дисками, совсем не обязательно покупать новые трубы на замену прежним. Ремонт труб подразумевает их снятие с днища машины, устранение коррозии и деформаций путем нанесения алюминиевой массы и ее приварки при помощи аргона. После аргоновой сварки трубок на них остаются едва заметные швы, никак не влияющие на их работоспособность.
Сварка алюминиевых деталей
Алюминиевые детали кузова автомобиля не обладают «памятью», то есть не возвращаются в свою первоначальную форму после появления вмятин. Метод аргоновой сварки идеально подходит для выправления вмятин, поскольку он обеспечивает необходимую температуру нагрева алюминия, под воздействием которой они начинают выправляться. Аргоновая технология позволяет контролировать нагрев алюминия и не допускает прожигания металла. Из-за того, что сталь вызывает коррозию алюминия, при сварке этого металла используется тщательно очищенное оборудование. Сварка алюминия. Алюминий сварка.
Метод аргоновой сварки требует высочайшей квалификации мастеров. Специалисты компании «Шиномонтаж 24 часа» более 10 лет занимаются аргоновой сваркой литых дисков, труб и алюминиевых деталей. Ими используются современные технологии, позволяющие не только проводить высококачественный ремонт автомобилей, но и делать это недорого. На все виды сварочных работ предоставляется гарантия.
Основной вид сварочных работ:
- Ремонт блоков двигателей;
- АКПП;
- Кондиционеров;
- Топливных баков;
- Радиаторов;
- Поддонов картеров;
- Кузовов;
- Литых дисков;
- Устранение трещин;
- Восстановление отсутствующих частей;
- Трубок высокого давления.
Стоимость работ по Аргоновая сварка в САО от 250руб за сантиметр шва
Телефон: +7 (926) 175-75-07 +7 (963) 920-05-66
Москва, Бескудниковский проезд д. 9 сооружение 1
Классификация водопроводных труб
Исторически величина измерения исчислялась в дюймах. Это значение в каждом государстве отличалось. Его условно приравнивали к:
- ширине указательного пальца;
- длине трех зерен ячменя из середины колоска;
- соотношению расстояния от кончика носа до большого пальца вытянутой руки короля Англии Генриха 1.
В следствие развития цивилизации и взаимоотношений между государствами — люди поняли, что для полноценной торговли использовать такую величину неудобно. По этой причине все перешли на общую мерную систему и расстояние начали измерять в метрах. Величина нынешнего метра закреплена в 1983 году на XVII Генеральной конференции по мерам и весам. На данном этапе она привязана к скорости света. Несмотря на это, диаметры в трубах водопровода продолжают измеряться дюймами. Официально признано, что эта единица приравнивается к 0,0254 метра, либо 25,4 мм.
Особенности медных фитингов под пайку
Одним из простых и наиболее прочных соединений трубопроводов из медных комплектующих является пайка.
В отличие от полимерных изделий медные фитинги, как и трубы, считаются вечными по сроку эксплуатации, они служат не менее века, не портятся под солнцем, не плавятся от высокой температуры и не трескаются на морозе, поэтому применяются там, где к герметичности и прочности трубопроводных магистралей предъявляются повышенные требования.
Популярность медных фитингов обусловлена особенными характеристиками металла:
- медь — известных антисептик, который предохраняет трубы от развития бактерий и грибков;
- монтаж коммуникаций, состоящих из медных комплектующих, проще, чем соединение трубопроводных систем из чугуна и стали;
- повредить медные трубы или фитинги можно, только под давлением более 200 атм, но такого давления в коммуникационных системах просто не может быть.
Отличительные свойства
К тому же, трубы медные для кондиционирования способны выдерживать высокое давление. Чтобы они могли обладать такой прочностью, производится процедура отжига. То есть, обработка металла высокими, до +700 градусов по Цельсию, температурами.
После этой процедуры, природные свойства меди несколько трансформируются. Труба медная для кондиционеров становится менее прочной на разрыв, зато приобретает пластичность и начинает прекрасно тянуться. Она станет вдвое длиннее, пока порвётся, и легко, под определённым углом, гнётся. Это даёт возможность придать данному элементу любую конфигурацию, что очень облегчает процедуру монтажа.
Прочность отожжённой трубы составляет 220МПа. Её выпуск регламентируется ГОСТом Р52318-2005, согласно которому в составе меди не должно быть примесей больше, чем 0,1%. Наибольшую ценность представляют бесшовные варианты. Их стенки очень гладкие, что способствует повышению пропускной способности трубопровода. А относительно малый вес даёт некоторое преимущество при монтаже и эксплуатации. Кстати, труба медная для кондиционеров может служить дольше, чем сам кондиционер, несколько десятков лет.
Преимущества использования
- алюминиевая труба для монтажа кондиционеров хорошо гнется, без заломов, требует меньше усилий. Используются те же инструменты, что и при работе с медью.
- низкая температура плавления. Это делает спаивание элементов более быстрым (в 4 раза), значительно экономит время, газ, паяльные стержни. Нет необходимости в дополнительном оборудовании, обтачивании швов и т.д. Сварочные швы при этом гораздо прочнее самого металла. Паяльная лампа и газ те же, что и для меди.
- за счет большей мягкости на развальцовку труб тратится меньше усилий, набор инструментов тот же. Прочность труб обеспечивается их большей толщиной.
- расширение до 30%.
- теплопроводные характеристики почти в два раза ниже, чем у меди. Это способствует более низкой конденсации патрубков в системе.
- коррозийная устойчивость выше, скорость реакции окисления меньше. Это позволит поддерживать чистоту внутри труб криогенной системы более долгое время.
- широкий температурный диапазон от -80⁰ С до 120⁰ С.
- алюминиевая труба для монтажа кондиционеров легче, поэтому доставлять ее можно 50- и 100-метровыми бухтами. Это позволяет уменьшить количество отходов, сварочных швов и снизить вероятность протечек.
долгий срок службы трубы для кондиционеров из алюминия.
Преимущества и установка изделий
Медные элементы, используемые в системах кондиционирования, характеризуются такими преимуществами:
- повышенные прочностные свойства;
- устойчивость к появлению коррозии;
- небольшой вес, который облегчает прокладку, транспортировку и монтаж изделий;
- высокая гибкость и пластичность отожженных трубок;
- очень гладкая внутренняя поверхность;
- антибактериальные свойства;
- способность выдерживать значительное внутреннее давление, вибрационные нагрузки и температурные колебания;
- устойчивость к ультрафиолету;
- эксплуатационный срок – несколько десятков лет;
- простой монтажный процесс.
Кроме того, такие конструкции легко обрабатываются без возможных деформаций с сохранностью изначальных показателей сечений. При установке обычно не применяются инструменты для резки металлических элементов, поскольку стружка, которая образуется при распиле, может попасть в систему охлаждения и вывести оборудование из строя. По этой причине для крепления деталей применимы 2 основных метода:
- пайка;
- фитингами.
Соединять трубы можно методом пайки или при помощи пресс-фитингов и специальных клещей
Поскольку припой имеет низкую температуру плавления, то при стыковке медных элементов можно обходиться простой газовой горелкой. Однако, с целью исключения риска утечки хладагента в климатическом оборудовании, лучше применять капиллярную высокотемпературную методику. Такая пайка более надежна.
Физические характеристики
В продаже есть большой выбор различных мягких труб из меди. Поставляются они в бухтах. Их ключевым параметром является диаметр. Его размер напрямую влияет на скорость циркуляции хладагента в трубопроводе. Правильный подбор конструкций по диаметру позволит снизить величину потерь давления в системе кондиционирования.
На рынке представлена трубная продукция из меди с показателем сечения от шести до ста миллиметров.
Для обустройства трассы кондиционера, как правило, применяют такие варианты:
| Диаметры в миллиметрах | В дюймовом выражении |
| 6.35 | 1/4 |
| 9.52 | 3/8 |
| 12.70 | 1/2 |
| 15.88 | 5/8 |
| 19.05 | 3/4 |
Чтобы правильно подобрать изделие по диаметру нужно учитывать мощность кондиционера. Объем хладагента, проходящего через трассу, напрямую зависит от нее. Чем больше мощность агрегата, тем значительнее будет количество охлаждающей жидкости в системе. Чтобы такая система функционировала качественно нужно использовать для обустройства трубопровода изделия большего сечения.
Минимальная толщина медной трубки для кондиционеров равна 0.7 мм. Длина конструкций бывает разной. У изделий наиболее популярных производителей размер труб не превышает двух метров. Продаются они в бухтах длиной до пятидесяти метров. Каждый двухметровый отрезок оснащен специальными пластиковыми заглушками. Они вставляются в оба конца трубки, обеспечивая защиту от попадания грязи и влаги.
Маслоподъемные петли
Маслоподъемные петли устанавливаются при наличии вертикальных участков длиной 3 метра и более. При более высоких подъемах петли следует устанавливать каждые 3,5 метра. При этом в верхней точке устанавливается обратная маслоподъемная петля.
Но и здесь бывают исключения. При согласовании нестандартной трассы производитель может как порекомендовать установить дополнительную маслоподъемную петлю, так и отказаться от лишних. В частности, в условиях длинной трассы с целью оптимизации гидравлического сопротивления был рекомендован отказ от обратной верхней петли. В другом проекте из-за специфических условий на подъеме около 3,5 метра обязали установить две петли.
Маслоподъемная петля является дополнительным гидравлическим сопротивлением и должна учитываться при расчете эквивалентной длины трассы.
При изготовлении маслоподъемной петли следует иметь в виду, что ее размеры должны быть как можно меньше. Длина петли не должна превышать 8 диаметров медного трубопровода.
Предельные отклонения толщин стенок
В ГОСТе 617 определены толщины стенок и их отклонения для холоднодеформированной трубки. Соответствующие значения даны в таблице.
Таблица 7
| Толщина стенки, *10-1 мм | Номинальный наружный размер, *10-1 мм | Предельное отклонение, *10-2 мм | |
| Нормальная точность | Точность повышенная | ||
| 8 | 30-160 | ±8 | ±7 |
| 10 | 40-600 | ±10 | ±9 |
| 12 | 50-420 | ±12 | ±11 |
| 15 | 60-1000 | ±15 | ±13 |
| 20 | 60-1000 | ±20 | ±18 |
| 25 | 90-1650 | ±25 | ±20 |
| 30 | 110-2310 | ±25 | ±24 |
| 35 | 150-3570 | ±30 | ±25 |
| 40 | 160-3580 | ±30 | ±28 |
| 45 | 230-900 | ±35 | ±32 |
| 50 | 200-3600 | ±40 | ±35 |
| 60 | 220-2120 | ±50 | ±42 |
| 70 | 240-3500 | ±60 | ±49 |
| 80 | 800-3500 | ±60 | ±56 |
| 100 | 340-3150 | ±75 | — |
Допустимо изготавливать медные трубки с промежуточными показателями толщины стенки. Предельные отклонения в таком случае выбираются исходя из ближайшего значения.
Толщина стенки трубы также регламентируется ГОСТом, но по согласованию с заказчиком могут производиться и изделия нестандартных размеров
Для холоднодеформированных труб соответствующие параметры по ГОСТу 617 приведены в таблице.
Таблица 8
| Наружный размер, *10-1 мм | Отклонение, *10-1, % | |||
| от стенки 0,8-1 мм | от стенки 1-3 мм | от стенки 3-6 мм | от стенки 6-10 мм | |
| 30-400 | ±150 | ±130 | ±110 | ±100 |
| 400-1200 | ±150 | ±130 | ±120 | ±110 |
| 1200-2500 | — | ±130 | ±130 | ±120 |
| 2500-3600 | — | — | ±150 | ±150 |
По ГОСТу медные трубы прессованные должны иметь стенки с предельными отклонениями, указанными в таблице.
Таблица 9
| Стенка, *10-1 мм | Наружный диаметр, мм | Отклонение толщины стенки, *10-1 мм |
| 50 | 30-70 | ±5 |
| 60 | От 32 до 42 | ±6 |
| 70 | От 36 до 44 | ±7 |
| 75 | 40-90 | ±7,5 |
| 80 | От 42 до 46 | ±8 |
| 85 | 40 | ±8,5 |
| 100 | 34-280 | ±10 |
| 125 | 50-195 | ±12 |
| 150 | 50-270 | ±14 |
| 175 | 75-195 | ±16 |
| 200 | 80-280 | ±18 |
| 225 | 85-195 | ±18 |
| 250 | 90-270 | ±20 |
| 275 | 95-195 | ±22 |
| 300 | 100-280 | ±24 |
