VII. АЭРОФОТОСЪЕМКА
§ 24. Аэрофотосъемка для создания топографических планов должна
выполняться в соответствии с Основными техническими требованиями к
аэрофотосъемке, производимой для создания топографических карт, настоящими
Основными положениями и инструкциями по производству крупномасштабных съемок.
§ 25. Аэрофотосъемка может выполняться:
– для
стереотопографической съемки – топографическим аэрофотоаппаратом с форматом
аэроснимков 18×18 см
– для комбинированной
съемки – аэрофотоаппаратом с форматом аэроснимков 18×18 см и более.
§ 26. Технические данные аэрофотоаппарата (фокусное расстояние,
дисторсия и т. д.), высота фотографирования и масштаб аэрофотосъемки
определяются техническими расчетами в зависимости от условий местности, высоты
сечения рельефа и имеющегося стереофотограмметрического оборудования.
Во всех случаях масштаб
фотографирования должен быть мельче масштаба создаваемых планов.
§ 27. В случае, когда это целесообразно, аэрофотосъемка может
выполняться в двух масштабах одновременно или разновременно – одна для
стереотопографической съемки рельефа и другая – для создания фотопланов
(фотокарт) и дешифрирования.
Легенда топографической карты
Как было написано в начале топографическая карта (собственно, как и любая другая карта) содержит условные знаки.Легенда – это список или таблица условных обозначений на карте с разъяснением их значения. Легенда помещается на свободном пространстве (например, в углах), чтобы не скрывать нужные объекты на карте. В атласах может размещаться на отдельных страницах. Обозначения на легендах карт собраны в группы.
- Площадные. Предназначены для, того, чтобы определять макрообъекты: луга, озера, реки. С помощью площадных знаков картографическое изображение не только определяет расположение объекта, но и помогает представить его реальные размеры. Правила нанесения предусматривают частичную или полную штриховку тела фигуры.
- Точечные. Это объекты минимальной величины, которые невозможно полностью отобразить на карте из-за масштаба: указатели на дорогах, отдельно стоящие столбы, колодцы, памятники.
- Линейные. Символы, которые обозначают дороги, их протяженность, линии границ промышленных сооружений.
Топографические условные знаки (легенда карты) приведены в отдельной статье.
Классификационные особенности планов
Необходимо внести ясность, что не все планы называют топографическими. Такими являются только те, на которых отображены и рельеф местности, и контуры.
Общий классификатор различается также следующие разновидности:
- контурные (ситуационные) с изображением исключительно контуров;
- географические;
- специальные.
Для строительных целей используют топографические планы. Они дают возможность объективно оценивать ситуацию на местности. Возведение зданий и сооружений выполняют с учетом особенностей рельефа и расположения других объектов. Если работы проводят по строительству дорог, то дополнительно необходимым условием является построение профиля (разрез местности в вертикали).
Что нужно учесть при заказе топоплана
- Инженерный план будет актуален на протяжении трех лет с того момента, как он был изготовлен. В этот промежуток времени он может быть употреблен в проектировании или строительстве. После истечения срока надо будет делать свежую топографическую съемку.
- Экономия на начальных работах не всегда является целесообразной. На его базе производится подготовка других строительных документов, и переделка может повлечь за собой существенные расходы. Стоимость подготовки топографического плана варьируется в зависимости от детальности и масштаба.
- Готовый топоплан точно должен быть согласован. Даже наличие мельчайшей оплошности может повлечь отказ в согласовании. К тому же данный этап может растянуться на непредсказуемо длинный срок. Поэтому лучше доверить составление топографического плана экспертам, которые сами согласуют документ.
- Точность топоплана может зависеть от качества применяемого геодезистами оборудования, регулярности его проверок, отметок службы метрологии. При аренде оборудования, что с целью экономии практикуют мизерные организации, сложно гарантировать точность измерений. Наша компания использует собственное оборудование, а потому обратившись к нам, вам не придется переживать по поводу результатов.
- Итоговый результат почти во всем зависит и от точности составления, поскольку на данный аспект ориентируются геодезисты. Приходите к нам на консультацию! Наш профессионал поможет вам составить техническое задание на топографическую съемку. Это дозволяет исключить некорректные формулировки и цели, что в свою очередь даст возможность избежать излишних расходов в дальнейшем.
- Лучше всего, если план и остальные документы будут оформлены в одной организации, поскольку другая компания не рискнет принимать на себя ответственность за то, что остальные документы были подготовлены некорректно.
Расшифровка

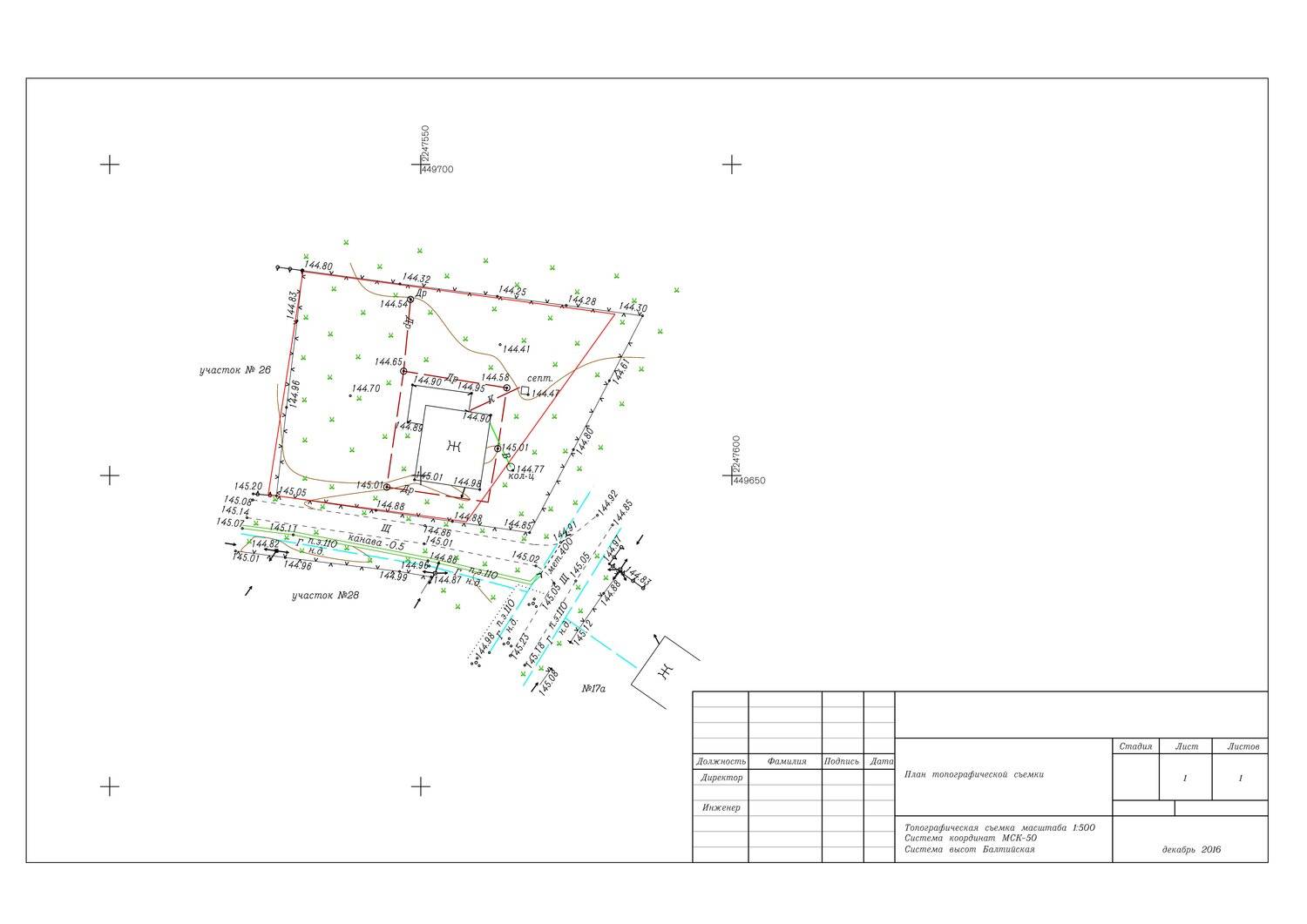

Топографический план может быть бумажным документом, а также Цифровой моделью местности.
Основные обозначения
Основным обозначением на топографическом плане является непосредственно чертеж. Но все остальное нанесено при помощи вспомогательных условных обозначений. К основным знакам относят следующие разновидности:
- масштабные – для крупных объектов на плане (луга, озера, леса), которые просто сопоставить с общим масштабом и прикинуть размеры, площадь и глубину конкретной территории;
- линейные – для обозначения географических объектов, определенной длины с невозможностью в пределах масштаба обозначить ширину (дороги, просеки, тропинки, полосы электропередач);
- внемасштабные – эти знаки используются обозначения стратегически важных объектов, без которых план не может быть полным, но и их размеры считаются условными, например, отдельно стоящее дерево.
СоветРельеф обозначают при помощи основных и утолщенных горизонталей с дополнительными отметками о высоте местности. При помощи основных условных обозначений на план наносится подробная гидрография местности, а также дорожная и инженерная сети.
Вспомогательные обозначения
К вспомогательным обозначениям на топографическом плане относятся:
- математическая основа, для привязки чертежа к реальной местности;
- условные обозначения, как стандартные, так и специальные, расшифрованные непосредственно в самом плане;
- основной штамп, в котором есть возможность найти всю информацию, включая масштаб, сведения об исполнителе, местоположение основного объекта и прочая важная информация.
Также на топоплане могут быть указаны кадастровые границы объектов, границы съемки и различные заборы.
ПРИМЕЧАНИЕ: Высота сечения рельефа через 0,25 м допускается при съемках асфальтированных территорий, спланированных площадок и нивелировании площадей. Необходимость такого сечения должна быть обоснована в техническом проекте (программе) работ.
Для изображения характерных форм и деталей рельефа, не выражающихся
горизонталями основного сечения, применяются полугоризонтали и
вспомогательные горизонтали.
На каждом квадратном дециметре плана масштабов 1:5000, 1:2000,
1:1000 и 1:500 должно быть подписано не менее 5 отметок высот
характерных точек местности. Число подписываемых точек
устанавливается в техническом проекте (программе работ). Горизонтали
должны правильно и четко передавать формы рельефа местности. При
съемке участков, спланированных для рисовых полей, я также при
съемке карьеров, горизонтали на планах могут не проводиться.
§ 15. На
топографичсских планах помещаются собственные названия населенных
пунктов, улиц, железнодорожных станций, пристаней, лесов, песков,
солончаков, вершин, перевалов, долин, балок, оврагов и других
географических объектов.
Технические средства для построения топографического плана
Для построения топографического плана используются различные технические средства, которые позволяют собирать данные о местности и создавать точные карты. Ниже перечислены основные технические средства, которые применяются в этой области:
Теодолит
Теодолит — это оптический прибор, который используется для измерения горизонтальных и вертикальных углов. Он позволяет определить направление и углы между различными точками на местности. Теодолиты обычно имеют уровень для выравнивания и вертикальную ось для измерения углов наклона.
Нивелир
Нивелир — это оптический прибор, который используется для измерения разности высот между различными точками на местности. Он позволяет определить изменение высоты относительно опорной точки или отметки. Нивелиры обычно имеют телескоп для наблюдения и отсчета разности высот.
Глобальная навигационная спутниковая система (ГНСС)
ГНСС — это система, которая использует сигналы спутников для определения координат точек на местности. Она позволяет получить точные данные о местоположении и использовать их для построения топографической карты. ГНСС системы включают GPS (Глобальная система позиционирования), ГЛОНАСС (Глобальная навигационная спутниковая система) и другие.
Лазерный дальномер
Лазерный дальномер — это прибор, который использует лазерный луч для измерения расстояния до объектов на местности. Он позволяет получить точные данные о расстоянии между точками и использовать их для построения топографической карты. Лазерные дальномеры обычно имеют высокую точность измерений и могут использоваться на больших расстояниях.
Геодезический прибор
Геодезический прибор — это общее название для различных инструментов и приборов, которые используются в геодезии и топографии. Они включают в себя уровни, теодолиты, нивелиры, лазерные дальномеры и другие инструменты, которые помогают собирать данные о местности и создавать топографические карты.
Эти технические средства позволяют геодезистам и топографам собирать точные данные о местности и создавать детальные топографические планы. Они играют важную роль в различных областях, таких как строительство, геология, сельское хозяйство и другие.
V. ТОЧНОСТЬ ТОПОГРАФИЧЕСКИХ ПЛАНОВ
§ 16. Средние ошибки в положении на
плане предметов и контуров местности с четкими очертаниями относительно
ближайших точек съемочного обоснования не должны превышать 0,5 мм, а в горных
районах – 0,7 мм. На территориях с капитальной и многоэтажной застройкой ошибки
во взаимном положении на плане точек близлежащих важных контуров (капитальных
сооружений, зданий и т. п.) не должны превышать 0,4 мм.
В случаях, когда указанная
выше графическая точность не требуется для инженерных расчетов, то планы могут
создаваться с точностью планов (карт) смежного более мелкого масштаба,
например, планы масштаба 1:5000 могут быть созданы с точностью карт масштаба
1:10000, а планы масштаба 1:2000 – с точностью планов масштаба 1:5000 и т. д.
Методика создания таких планов (съемка на увеличенных фотопланах,
фотомеханическое увеличение планов и т. п.) предусматривается в технических
проектах (программах работ); на планах обязательно указывается методика их
создания и точность съемки.
§ 17. Средние ошибки съемки рельефа
относительно ближайших точек геодезического обоснования не должны превышать по
высоте:
1/4 – принятой высоты
сечения рельефа при углах наклона до 2°
1/3 – при углах наклона от
2° до 6° , для планов масштабов 1:5000 и 1:2000 и до 10° для планов масштабов
1:1000 и 1:500;
1/3 – при сечении рельефа
через 0,5 м на планах масштабов 1:5000 и 1:2000.
На лесных участках
местности эти допуски увеличиваются в полтора раза. В районах с углами наклона
свыше 6° ) для планов масштабов 1:5000 и 1:2000 и свыше 10° для планов
масштабов 1:1000 и 1:500 число горизонталей должно соответствовать разности
высот, определенных на перегибах скатов, а средние ошибки высот, определенных
на характерных точках рельефа не должны превышать 1/3 принятой высоты сечения
рельефа.
§ 18. Точность планов оценивается по расхождениям положения
контуров, высот точек, рассчитанных по горизонталям, с данными контрольных
измерений.
Предельные расхождения не
должны превышать удвоенных значений средних ошибок, приведенных в §§
16 и 17, и количество их не должно быть более 10 % от
общего числа контрольных измерений.
Типы и формы рельефа местности
Рельеф — совокупность неровностей суши, дна океанов и морей, разнообразных по очертаниям, размерам, происхождению, возрасту и истории развития. Слагается из положительных (выпуклых) и отрицательных (вогнутых) форм. Основными формамирельефа являются: гора, котловина, хребет, лощина и седловина.
Кроме перечисленных форм рельеф имеет детали. К деталям рельефа относятся: овраги, промоины, курганы, насыпи, выемки, уступы, каменоломни и т. д. Все разновидности форм и деталей рельефа состоят из элементов. Основными элементами рельефа являются: основание (подошва), склон (скат), вершина (дно), высота (глубина), крутизна и направление ската, линии водораздела и водосбора (тальвег).
В военном деле под местностью понимают участок земной поверхности, на котором предстоит вести боевые действия. Неровности земной поверхности называются рельефом местности, а все расположенные на ней объекты, созданные природой или трудом человека (реки, населенные пункты, дороги и т. п.) — местными предметами.
Рельеф и местные предметы являются основными топографическими элементами местности, влияющими на организацию и ведение боя, применение боевой техники в бою, условия наблюдения, ведения огня, ориентирования, маскировки и проходимость, т. е. определяющими ее тактические свойства.
Топографическая карта является точным отображением всех наиболее важных в тактическом отношении элементов местности, нанесенных во взаимно точном расположении относительно друг друга. Она дает возможность изучить любую территорию в относительно короткий срок. Предварительное изучение местности и принятие решения для выполнения подразделением (частью, соединением) той или иной боевой задачи обычно производят по карте, а затем уже уточняют на местности.
Местность, оказывая влияние на боевые действия, в одном случае может способствовать успеху войск, а в другом оказывать отрицательное воздействие. Боевая практика убедительно показывает, что одна и та же местность может больше преимуществ дать тому, кто лучше ее изучит и более умело использует.
По характеру рельефа местность делится на равнинную, холмистую и горную.
Равнинная местность характеризуется небольшими (до 25 м) относительными превышениями и сравнительно малой (до 2°) крутизной скатов. Абсолютные высоты обычно небольшие (до 300 м).
Тактические свойства равнинной местности зависят главным образом от почвенно-растительного покрова и от степени пересеченности. Глинистые, суглинистые, супесчаные, торфяные грунты ее допускают беспрепятственное движение боевой техники в сухую погоду и значительно затрудняют движение в период дождей, весенней и осенней распутицы. Она может быть изрезана руслами рек, оврагами и балками, иметь много озер и болот, значительно ограничивающих возможности маневра войск и снижающих темпы наступления.
Холмистая местность характеризуется волнистым характером земной поверхности, образующей неровности (холмы) с абсолютными высотами до 500 м, относительными превышениями 25 — 200 м и преобладающей крутизной 2-3° (рис. 3, 4). Холмы обычно сложены твердыми породами, вершины и склоны их покрыты толстым слоем рыхлых пород. Понижения между холмами представляют собой широкие, ровные или замкнутые котловины.
Холмистая местность обеспечивает скрытое от наземного наблюдения противника передвижение и развертывание войск, облегчает выбор мест для огневых позиций ракетных войск и артиллерии, обеспечивает хорошие условия для сосредоточения войск и боевой техники. В целом она благоприятна как для наступления, так и для обороны.
Горная местность представляет собой участки земной поверхности, значительно приподнятые над окружающей местностью (имеющей абсолютные высоты 500 м и более). Она отличатся сложным и разнообразным рельефом, специфическими природными условиями. Основные формы рельефа — горы и горные хребты с крутыми скатами, часто переходящими в скалы и скалистые обрывы, а также лощины и ущелья, расположенные между горными хребтами. Горная местность характеризуется резкой пересеченностью рельефа, наличием труднодоступных участков, редкой сетью дорог, ограниченным количеством населенных пунктов, бурным течением рек с резкими колебаниями уровня воды, разнообразием климатических условий, преобладанием каменистых грунтов.
Боевые действия в горной местности рассматриваются, как действия в особых условиях. Войскам часто приходится использовать горные проходы, затрудняется наблюдение и ведение огня, ориентирование и целеуказание, в то же время она способствует скрытности расположения и передвижения войск, облегчает устройство засад и инженерных заграждений, организацию маскировки.
Способы изображения Земли
Дата: 26.10.2015
Категория:
Общая география (6 класс) Пользователь Олег Александрович
Часто, особенно при решении различных задач, приходится иметь дело с изображениями земной поверхности. Эти изображения весьма разнообразны. Наиболее распространенными среди них — рисунки, планы, карты, глобусы, аэрофотоснимки и космические снимки.
На рисунке земная поверхность изображается в ее реальном, но уменьшенном виде под любым углом зрения.
Аэрофотоснимки и космические снимки, как правило, являются уменьшенными изображениями реального вида земной поверхности сверху.
Планы, карты и глобусы являются уменьшенными картографическими изображениями земной поверхности, поскольку для ее отображения на них используется система условных обозначений.
План местности — это уменьшенное, выполненное с помощью условных знаков изображение небольшого участка земной поверхности. В отличие от снимков, на планах и картах мелкие и несущественные детали не изображены.
Карта — это уменьшенное, обобщенное изображение земной поверхности, выполненное с помощью условных знаков и построенное в определенной картографической проекции.
Географическая карта дает возможность изобразить значительные участки территории и даже всю поверхность Земли. Однако при этом возникает необходимость учитывать, что Земля имеет шарообразную форму. Поэтому при изображении шаровидной земной поверхности на карте, которая является плоскостью, некоторые участки приходится изображать несколько искаженными (чуть сжатыми или растянутыми).
Глобус является моделью, т.е. уменьшенной в десятки миллионов раз копией Земли, поэтому он в общих чертах сохраняет ее форму.
На глобусе все материки, океаны, моря показаны в полном соответствии с их положением на земном шаре, а масштаб остается одинаковым на всей поверхности глобуса. Глобус лучше, чем другие картографические изображения, передает форму нашей планеты.
Основные отличия географической карты от плана местности
- На плане изображают небольшие участки земной поверхности: школьная участок, землепользования сельскохозяйственного предприятия, населенный пункт и т.д.
- На план наносят все объекты и детали местности в заданном масштабе. Карты через мельче масштаб менее подробными изображениями земной поверхности. На них отображаются наиболее важные объекты и свойства.
- При создании плана кривизну земной поверхности за малой величины не учитывают, и земная поверхность считается плоскостью. Все предметы показывают такими, какие они есть на самом деле, без искажений, сохраняется их форма и очертания, только размер уменьшают в соответствии с масштабом. При создании карт обязательно учитывают кривизну (шарообразности) Земли, поэтому на картах неизбежно присутствуют искажения.
- На планах отсутствует градусная сетка, а на картах она непременно есть (меридианы и параллели).
На планах направлением на север принято считать верхний край листа, на юг — нижней, на запад — левый, на восток — правый. Северное направление показывают дополнительно стрелкой с обозначением север — юг. На картах направление север — юг определяют меридианы, запад — восток — параллели. Они могут быть не только прямыми линиями, но и дугами различной кривизны, в зависимости от проекции карт.
См. также
Масштабы обычно используемые при застройке
При разработке проекта нового земельного участка для застройки необходимо определить подходящий масштаб топографического плана. Масштаб выбирается в зависимости от категории предполагаемой застройки и показателей инфраструктуры, которые будут учитываться в проекте.
Основной целью определения масштаба является обеспечение достаточной детализации плана, чтобы все объекты и коммуникации были представлены на нем и видны в нужных пропорциях. В то же время, масштаб должен быть таким, чтобы план участка помещался на листе стандартного формата без искажений и был удобочитаем для специалистов и заказчика.
Наиболее часто используемыми масштабами для топографических планов земельных участков для застройки являются масштабы 1:2000, 1:5000 и 1:10000. Масштаб 1:2000 обычно применяется для планов малых участков без сложной инфраструктуры. Масштаб 1:5000 широко используется для планов средних участков с развитой инфраструктурой. Масштаб 1:10000 применяется для планов больших участков с широкой инфраструктурой.
При выборе масштаба также необходимо учесть материалы, которые будут использоваться для печати плана. Например, для планов, которые необходимо сдавать в государственные органы, требуется использование специальных материалов и технологий печати, что может ограничить возможные масштабы.
Важно помнить, что определение масштаба топографического плана земельного участка для застройки — это ответственный и важный этап проектирования, который требует грамотного подхода и учета всех необходимых факторов и требований. Выбрав подходящий масштаб, можно обеспечить качественное и удобочитаемое представление информации о земельном участке, что способствует успешному выполнению проекта
Где составляется, какое оборудование применяется?
Важно!Топографический план составляют геодезисты.
Они перед проведением полевых работ обязаны изучить некоторую информацию:
- ранее созданные по этой территории карты и планы;
- выписки из ЕГРН.
По всем имеющимся документам геодезисты рассчитывают, какие именно работы им предстоит провести. Для составления топографического плана понадобится вычислить местоположение всех объектов, а также их количественные показатели:
- высоту;
- длину;
- ширину;
- а также расстояние и координаты поворотных точек.
Эти показатели в последующем будут использованы для расчетов.
Следующий этап создания плана – камеральная обработка или расчеты с последующим вычерчиванием топоплана.
III. ПРОЕКЦИЯ, СИСТЕМА КООРДИНАТ И ВЫСОТ, РАЗГРАФКА, НОМЕНКЛАТУРА ТОПОГРАФИЧЕСКИХ ПЛАНОВ
§ 10. Система координат, в которой создаются топографические планы,
устанавливается по согласованию с органами Государственного геодезического
надзора ГУГК при Совете Министров СССР; система высот – Балтийская.
ПРИМЕЧАНИЕ: В отдельных случаях на небольших участках, при
отсутствии вблизи их реперов государственного нивелирования, допускается вести
съемку от условной отметка.
Координаты пунктов геодезического
обоснования вычисляются в принятой для участка съемки системе координат в
проекции Гаусса, как привило, в трехградусных зонах.
§ 11. В основу разграфки планов масштабов 1:5000 и 1:2000,
создаваемых на участках свыше 20 кв. км, как правило, принимается лист карты
масштаба 1:100000, который делится но 256 частеЛ для съемок масштаба 1:5000, а
каждый лист масштаба 1:5000 делится на девять частей для съемки масштаба
1:2000.
Номенклатура листа
масштаба 1:5000 складывается из номенклатуры листа карты масштаба 1:100000 и
взятого в скобки номера листа масштаба 1:5000, например: М-38-39 (255).
Номенклатура листа
масштаба 1:2000 складывается из номенклатуры листа плана масштаба 1:5000 и
одной из первых девяти строчных букв русского алфавита (а, б, в, г, д, е, ж, з,
и), например: М-38-39 (255-а).
Размеры
рамок для планов приведенной выше разграфки устанавливаются:
по | по | |
для масштаба 1:5000 | 1′ 15′′ 0 | 1′ 52′′ 5 |
для масштаба 1:2000 | 25′′ 0 | 37′′ 5 |
Севернее 60° параллели
планы по долготе сдваиваются. Па планах показывается сетка прямоугольных
координат, линии которой проводятся через 10 см.
§ 12. Для топографических планов, создаваемых на участки площадью
менее 20 кв. км., как правило, применяется прямоугольная разграфка с размерами
рамок для масштаба 1:5000 – 40×40 см, а для масштабов 1:2000, 1:1000 и
1,500 – 50×50 см. В этом случае за основу разграфки принимается лист
масштаба 1:5000, обозначаемый арабскими цифрами. Ему соответствуют четыре листа
масштаба 1:2000, каждый из которых обозначается присоединением к номеру
масштаба 1:5000 одной из первых четырех заглавных букв русского алфавита (А, Б,
В, Г), например: 14 – Б.
Листу масштаба 1:2000
соответствуют четыре листа масштабов 1:1000, обозначаемых римскими цифрами (I, II, III, IV),
и 16 листам масштаба 1:500, обозначаемых арабскими цифрами (1, 2, 3, 4, 5 ……
16).
Номенклатура листов
масштабов 1:1000 и 1:500 складывается из номенклатуры листа масштаба 1:2000 и
соответствующей римской цифры для листа масштаба 1:1000 или арабской цифры для
листа масштаба 1:500, например: 14-Б-IV, или для 1:500-14-Б-16.
ПРИМЕЧАНИЕ: Для отдельных площадок обозначение листов
топографических планов масштабов 1:1000 и 1:500 устанавливается в техническом
проекте (программе работ).
