Расшифровка цифро-буквенной маркировки электрических кабелей и проводов

Зарубежная маркировка

Иностранное обозначение проводников отличается от российского.

Маркировка проводов и кабелей:

• Тип. N – силовой, H – согласованный.
• Номинальное напряжение. Маркировка электрических проводов прописывается цифровым кодом.
• Материал жил. Обозначение отсутствует или Cu – медь, A – алюминий.
• Материал изоляции. Y, PVC, V – ПВХ; G, R – резина; N – полихлоропреновая резина.
• Проводящий слой. H – полупроводящий.
• Экран, наполнитель в силовых кабелях. C, S- концентрический проводник или экран, медь. А – алюминий. F – сердечник в оболочке с гидрофобным заполнением.
• Оболочка. V – ПВХ, R – резина, N, Y, PVC – полихлоропреновая резина, 2Y- полиэтилен.
• Конструкция. U – круглый монолитный, R – круглый многопроволочный гибкий, H – многопроволочный повышенной гибкости.
• Броня. В – плоская лента из стали, SWA – круглый провод из стали.

У некоторых производителей зарубежная расшифровка проводов может отличаться.

Цвета проводов в однофазной сети

Разные цвета изоляции проводов становятся наиболее актуальны когда монтаж электрической проводки проводит один человек, а ремонт и обслуживание проводит другой. Основной задачей цветной маркировки является легкость и быстрота в определении назначения какого-то из проводов.

Цвета фазных проводов

Согласно ПУЭ фазные провода в однофазной электрической сети могут иметь следующий цвет изоляции – черный, красный, коричневый, серый, фиолетовый, розовый, оранжевый, белый, бирюзовый. Такая цветная маркировка довольно удобна – увидев провод с таким цветом изоляции становится понятно, что перед вами фаза (но все равно лучше перепроверить, так как на практике бывают случаи, когда маркировка не соблюдается).

Нулевой защитный проводник и нулевой совмещенный проводник

Нулевой защитный проводник (PE) имеет желто-зеленый цвет изоляции. Совмещенный же нулевой и рабочий проводник (PEN) имеет голубой окрас с желто-зелеными метками на конце или наоборот – желто-зеленый окрас с голубыми метками на конце.

Если у вас нет провода подходящего по цвету, то монтаж можно выполнить проводом любого цвета (кроме имеющего расцветку защитного PE проводника) пометив концы данного провода цветной изолентой или термоусадочной трубкой, которые имеют цвет, обозначающий назначение проводника. Также можно пометить концы проводника нужным цветом и в случае, когда монтаж уже выполнен проводником другого цвета.

Ниже показаны цвета, которыми обозначают фазные, нулевые, защитные и совмещенные проводники:

Какие цвета в элетропроводке?

Согласно правилам устройства электроустановок (ПУЭ), электропроводка покрывается изоляционным материалом разного цвета. Так элементы проще распознаются мастером. В работе используется трехжильный кабель, где есть фаза, ноль, земля, которые окрашены по-разному. Ранее было только черное и белое исполнение, но с введением новых правил, стало безопасней и проще.

• белый;
• черный;
• красный;
• голубой (синий);
• желто-зеленый;
• коричневый.

Цвет провода заземления

Желто-зеленый – элементов «заземления». Иногда владельцу прибора встречается просто желтый или зеленый, с двумя буквами – “РЕ”, которые отвечают за маркировку «земли». Если элемент заземления вместе с нулевым, то обозначается “PEN” и чаще имеет зелено-желтый оттенок.

Каким обозначается фаза?

Контакт с фазой самый опасный. При проведении работ стоит остерегаться его. Поскольку некоторые случаи могут быть даже летальными, производители отмечают его ярким цветом, чтобы не спутать с другими вариантами.

Красный и черный – цвета фазы. Встречаются и другие:

• коричневый;
• сиреневый;
• оранжевый;
• розовый;
• фиолетовый;
• белый;
• серый.

Разобраться с пучком элементов питания будет проще, когда будет исключен ноль и земля. Фаза на схеме отмечается буквой L. Если в сети несколько фаз, что часто встречается при 380 В, такие провода обозначаются L1, L2, L3. В других случаях, могут обозначаться: первая фаза – A, вторая — B и т.д.

Нулевой провод в однофазной сети

Представлен синим или голубым оттенками. В электрике больше не встречается другого обозначения этого цвета

Не важно какой используется в работе кабель – трехжильный, пятижильный, цвет один и тот же

Ошибки и варианты расцветки фазных, нулевых и заземляющих проводов

Вопрос маркировки проводов по цвету остро встает, когда проводку монтирует один электрик, а затем обслуживает другой. При соблюдении всех правил расцветки на поиске неисправности значительно экономятся и время и деньги.

К сожалению, в старой советской проводке большинство проводников одноцветные и здесь уже никак не обойтись без пробника или мультиметра.

Если цветовая маркировка есть и соблюдена, то нулевые и защитные провода должны быть:

Нулевой провод N – должен быть синего цвета.
Нулевой защитный PE – желто-зеленого.
Проводник совмещающий нулевой защитный и рабочий ноль PEN – желто-зеленый на всей протяженности провода, но на конце в месте соединения – синего цвета.

При расцветке фазных проводов производителю дается выбор из множества вариантов расцветки. Вот основные из них:

Нестандартные варианты расцветки проводов

Иногда из-за неправильной маркировки цветов производителями, приходится пренебрегать ГОСТом. Например у вас 3 жилы в кабеле разных цветов:

• синий
• коричневый
• черный

В этом случае фазу делаете по правилам, а именно – коричневым цветом. Нулевой провод будет синим. А вот черная жила станет заземлением. В таком варианте цвета будут хотя бы напоминать советский стандарт.

Еще один из ”неудобных” вариантов комбинирования цветов жил кабеля:

• черный
• синий
• красный

А что делать, если в кабеле нет вообще ни одного цвета напоминающего фазный провод? То есть отсутствуют цвета черный, коричневый и серый. Тогда выбирайте за фазу тот провод, который максимально близко соответствует к установленному правилами коричневому цвету. Например, красный.

Для двухжильных кабелей, в которых часто попадаются цвета черный и белый, также полагайтесь на ГОСТ:

• черный будет фаза – L
• белый – нулевой совмещенный с заземляющим PEN

Если от 3-х фазного кабеля на 380в отходит отпайка на однофазную сеть 220в, то отходящая жила обязательно должна быть того же цвета, что и провод питания. Когда вам все же попался кабель с отсутствием расцветки жил, можно воспользоваться цветными цифровыми кембриками.

Еще на концах разделки проводов, согласно фазировки, можно одеть разноцветные изолирующие термотрубки или разноцветную изоленту

Чтобы не прибегать к таким методам, заранее на стадии покупки и выбора кабеля обратите внимание на его цветовую расцветку

Бирки на провода, распечатанные на кабельном принтере

Есть у нас такой шкафчик, для управления насосной станцией:

Шкаф управления – провода не подписаны, нужны бирки!

Схема:

Схема установки подачи воды в цех

Схема простейшая, однако, если в первый раз к ней подойти, понадобится время, чтобы разобраться, где какой провод. Поэтому бирки на провода жизненно необходимы!

В результате провода с наклейками (бирками) выглядят гораздо понятнее:

Провода с бирками, распечатанными на принтере BROTHER P-Touch

Бирки на проводах панели управления – так всё гораздо проще!

Напечатал пробную этикетку на трубу, маленьким размером шрифта на ленте 9 мм. Надо бы перепечатать покрупнее.

Наклейка на трубе подачи воды, напечатана на BROTHER P-Touch

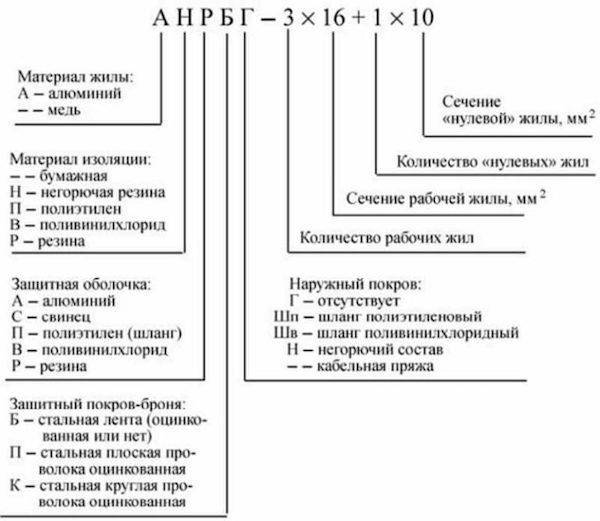

Буквенная маркировка электрических кабелей

Буквенная часть маркировки кабеля состоит из нескольких букв, каждая из которых несет конкретную смысловую нагрузку.

Первая буква

В этой части маркировки всего два варианта.

• Буква , что означает, что жилы кабеля сделаны из алюминия (пример, АВВГ).
• Отсутствие буквы, означает, что жилы изготовлены из меди (пример, ВВГ).

Например, Силовой кабель АПвПуг, купить кабель АПвПуг, это кабель с алюминиевыми жилами и изоляцией из сшитого полиэтилена. Используется для передачи и распределения электрической энергии на номинальное напряжение 1000 Вольт. Прокладывается как на суше, так и в водоемах, на высотах не более 4300 метров.

Вторая буква

2-я буква маркировки означает назначение кабеля.

Отсутствие второй буквы в маркировке кабеля, означает, что кабель силовой.

• К — контрольный (КГВВ, КГВВ-ХЛ, КГВВнг(А), КГВЭВ);
• М — монтажный (МКШ, МКЭШ, МКЭШвнг, МКЭШвнг-LS);
• МГ — монтажный гибкий (МГШВ);
• П (У) — провод установочный (ПВ-3, ПуГВ);

Третья буква

Третья буква в маркировки электрических кабелей обозначает материал, из которого сделаны изоляции жил. Если слоев изоляции несколько перечисление слоев от верхнего слоя к нижнему слою. Например, изоляции.

• В — изоляция ПВХ (пример, -ВВГ);
• Р — резина электротехническая (пример, РПШ);
• НР — негорючая резина;
• П (Пв) — сшитый полиэтилен (-ПвВГ).

Следующие заглавные буквы обозначает специальные особенности конструкции:

• П — плоский провод или кабель бронированный плоскими проволоками (ШВВП);
• Б — кабель бронированный лентами (АВБбШв, ВБбШв);
• Г — для силового кабеля значит, без защитного покрова (ВВГ); для провода, это гибкий провод (ПУГВ)
• Шв — шланг защитный из поливинилхлоридной композиции (пример ВБбШв).

Пятая, дополнительная часть буквенной маркировки кабелей:

Обычно это маленькие буквы применяемые изготовителями для специфических конструкционных особенностей кабелей.

• нг — негорючий;
• LS — низкое дымо- газоотделение;
• з — заполненный.

Приведу несколько примеров маркировки кабелей применяемых для проводки в квартире и доме.

Кабель ВВГ. Эта маркировка расшифровывается следующим образом:

ВВГ. Первой и второй букв нет, значит это силовой кабель с медными жилами. Изоляция жил из ПВХ. Оболочка кабеля из ПВХ. Буква Г означает, что у кабеля нет защитного покрова.

ВВГнг — негорючий кабель ВВГ.

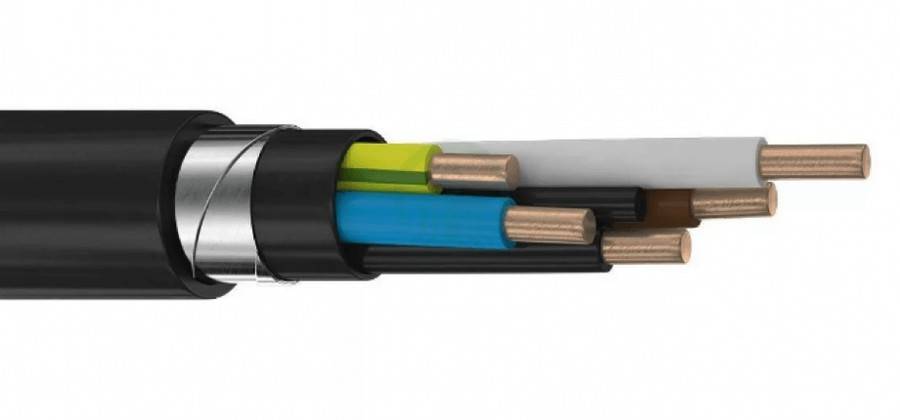

Кабель бронированный ВБбШв (АВБШв)

• В — Виниловая изоляция;
• Б — Бронированный;
• б — Битум;
• Шв — шланг виниловый;
• А- алюминиевые жилы.

Что еще важно знать?

На фото ниже изображен щит, в котором была выполнена маркировка проводов при монтаже:

При сборке электрощита маркировать группы электропроводки нужно следующим образом: провод на входе помечается как L, а на выходе – Гр (указывает, что это группы). После буквы указывается, какой номер группы и номер линии.

Также во время маркировки важно учитывать все цветовые различия, чтобы не возникло аварийной ситуации. Если же открыв шкаф, никакого обозначения не было обнаружено, то необходимо при помощи пробника определить, где какой провод находиться

О том, как пользоваться индикаторной отверткой для определения фазы и нуля, мы рассказывали в соответствующей статье. Так как это займет много времени, то при проверке лучше оставить метки, чтобы другому электрику, который будет осуществлять ремонт или обслуживание было понятно, где какой провод.

Чем наносить маркировку

Самый надёжный способ – это штамповка. Однако это связано с применением специального оборудования, но не всегда можно им воспользоваться.

Многое зависит от материала, из которого изготовлена бирка. Есть готовые маркеры с условными обозначениями, которые поставляются лентами. Лента имеет надрезы, благодаря которым легко отделить нужный значок с нижней клеевой поверхностью.

Надписи в основном выполняют несмываемой краской или тушью. В условиях повышенной влажности, агрессивной среды применяют фрезерование, кернение, выжигание или штамповку металла и пластика.

В сухих проветриваемых помещениях допускается нанесение надписей традиционными средствами: карандашом или фломастером.

Расшифровка (маркировка)Кабели и провода российского производства

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня.
СБ — (первая или вторая (после А) буква) свинцовая броня.
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой (в конце обозначения) через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного слоя («голый»).
н – Негорючий наружный слой. Ставится после символа брони.
Шв — Наружный слой в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный слой из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами (в конце обозначения).
У — Изоляция бумажная с повышенной температурой нагрева (в конце обозначения).
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного слоя («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный.
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий, в середине или в конце обозначения — кабель экранированный.

Подвесные провода

А — Алюминиевый голый провод.
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод.
СИП — Самонесущий Изолированный Провод.
нг — Не поддерживающий горения.

Силовые, установочные провода и шнуры соединительные

Марку провода и шнура записывают в виде сочетания букв и цифр:

А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из ПВХ.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Двойной провод .
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка (маркировка)некоторых особых аббревиатур

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.

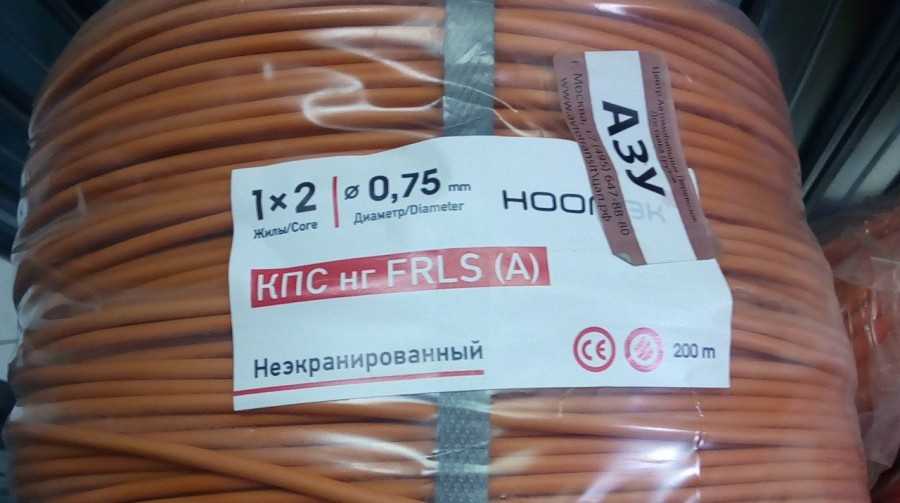

КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы.
ПВС — Провод в Виниловой оболочке Соединительный.
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский.
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Расшифровка маркировки кабеля

В силу обширности кабельной номенклатуры давайте разберем маркировки кабелей, наиболее используемых в гражданском строительстве. Любая маркировка кабеля состоит из букв и цифр. Как расшифровать марку кабеля?

Возьмем для примера очень распространенный кабель: АВВГ (ож)-0,66 кВ 4х35 и разберем его маркировку.

4х35 — данный кабель имеет 4 жилы, по 35 кв.мм. каждая. Количество жил у большинства групп кабелей от 1 до 5. Но у контрольных, к примеру, от 4 до 37. Каждая жила имеет сечение. У кабеля диапазон сечений от 1,5 до 800 кв. мм. для низковольтного кабеля.

0,66 кВ — напряжение. У данного кабеля оно составляет 660 В. Кабели бывают низковольтными (0,38 -1 кВ), на среднее (6-35кВ) и высокое (110-500кВ) напряжение.

(ож) — исполнение – одножильное. Это значит, что жила монолитная, цельнотянутая. В случае, если в марке «ож» отсутствует, то это значит, по умолчанию, что исполнение многопроволочное (мп) или многожильное (мн).

Г – гибкий или небронированный.

В – винил. Оболочка из поливинилхлоридного (ПВХ) пластиката. В – винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

А – алюминий. Алюминиевая токопроводящая жила.

Все буквенные маркировки начинаются от жилы. Если стоит буква А, то токопроводящая жила – алюминиевая. Если буква А отсутствует, то токопроводящая жила изготовлена из меди. В зависимости от группы использования в маркировке кабелей могут встречаться следующие символы:

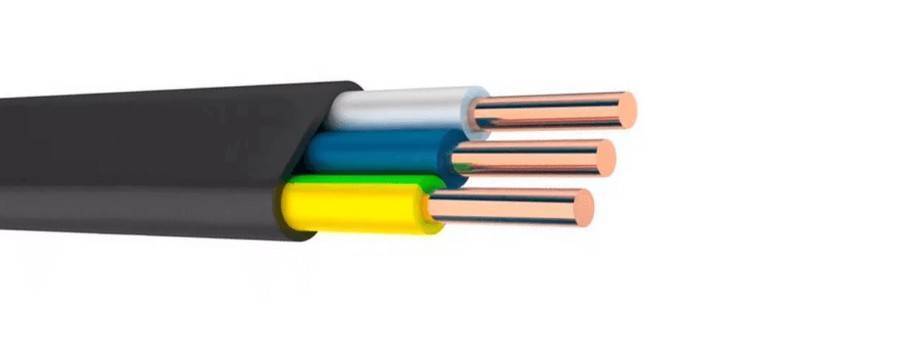

— АВВГ- П. Плоский, изолированные жилы уложены параллельно в одной плоскости.

— АВВГз. С заполнением, заполнение из резиновой смеси.

— АВВГнг-LS. нг- негорючий, ПВХ пластикат пониженной горючести. LS — «лоу смокинг» (пониженное дымовыделение), ПВХ пониженной пожароопасности

. — АВБбШв.

Б – броня из стальных лент

Ш- шланг защитный из ПВХ пластиката.

в — винил. Изоляция из поливинилхлоридного (ПВХ) пластиката.

— АСБ2лГ, АСКл, ЦСБ.

С – свинцовая оболочка.

2л – две лавсановые ленты

Г – голый. Защитный покров из двух стальных оцинкованных лент.

К — защитный покров из круглых стальных оцинкованных проволок.

Ц – изоляция бумажная, пропитанная нестекаемым составом.

— АКВВГЭ.

К – контрольный

Э – экран общий из алюминиевой фольги поверх скрученных жил —

АПвБбШп. П – изоляция из силанольносшитого полиэтилена.

п – наружная оболочка из полиэтилена.

— АПвПу2г. у – усиленная оболочка из полиэтилена

2г – «двойная герметизация», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметизированного экрана.

КГ – кабель гибкий.

Маркировка проводов

Провода маркируются по той же схеме, что и кабели. Первая позиция тоже обозначает материал жил — А — алюминий, а ее отсутствие — медь. На второй позиции могут стоять либо П (провод), либо ПП — провод плоский, Ш — шнур. В первом случае он может быть одножильным, во втором — обычно состоит из двух или трех (реже — больше) жил. Недавно появился новый вид — нагревательные провода. Они обозначаются ПН.

Маркировка проводов — какая буква что обозначает

И последняя — третья — позиция с буквами — это материал изоляции. Тут все стандартно:

• В — ПВХ;
• П — полиэтилен:
• Р — резина;
• Н — найрит;
• Л — хлопковая оболочка, покрытая лаком;
• О — хлопчатобумажная оплетка с пропиткой;
• М — из маслостойкой резины;

Но на этой позиции может находится информация о конструкции или назначении провода:

• Г — гибкий;
• Т — для прокладки в трубах;
• С — соединительный;

После букв стоят цифры. Это количество проводников (первая цифра) и их поперечное сечение (вторая).

Провода — П — обычный, круглый, ПП — плоский

При расшифровке маркировки главное — понять, где кабель, а где провод. Ведь буква «П» на второй позиции может обозначать полиэтиленовую изоляцию проводов. Ориентироваться можно по количеству букв — маркировка проводов обычно содержит 4 буквы, а кабелей — больше. Хоть это и не явный признак, но в большинстве случаев помогает. Зато остальная расшифровка маркировки проводов намного легче, чем кабельной продукции. Вот несколько примеров:

• АППВ:
  •  А — алюминиевые жилы;
  • ПП — провод плоский;
  • В — виниловая изоляция;
• ПНСВ:
  • буквы А нет — жилы медные;
  • ПН — провод нагревательный;
  • С —  стальная жила, круглая;

  • В — оболочка ПВХ;

• ПВ. У проводов этой марки через тире пишется цифра, обозначающая количество проводников в проводе (ПВ-1, ПВ-3):
  • П — провод;
  • В — виниловая оболочка (ПВХ).
• А и АС — алюминиевый провод неизолированный, АС — скрученный.
• ПР — провод с резиновой изоляцией.

Часто еще возникает вопрос: чем отличается провод от кабеля. В основном — количеством проводников. Провод чаще всего имеет одну жилу. Двух и трехжильные провода отличаются от кабелей тем, что у него есть только одна тонкая оболочка. У кабелей обычно их несколько.

Классификация проводников

Виды соединительных изделий, применяемых при устройстве электрической сети, приводятся в ГОСТ 15845-80.

В зависимости от конструкции и назначения они подразделяются на провода, кабели и шнуры.

Провода

Представляют собой 1-3 жилы из меди, заключенные в оплетку из ПВХ, полиэтилена или резины. Они объединяются общей изоляцией. Жилы могут быть цельными или состоять из нескольких проводников. Их площадь сечения составляет не более 2,5 мм. Провода не применяют для прокладки под землей или там, где требуется повышенная безопасность.

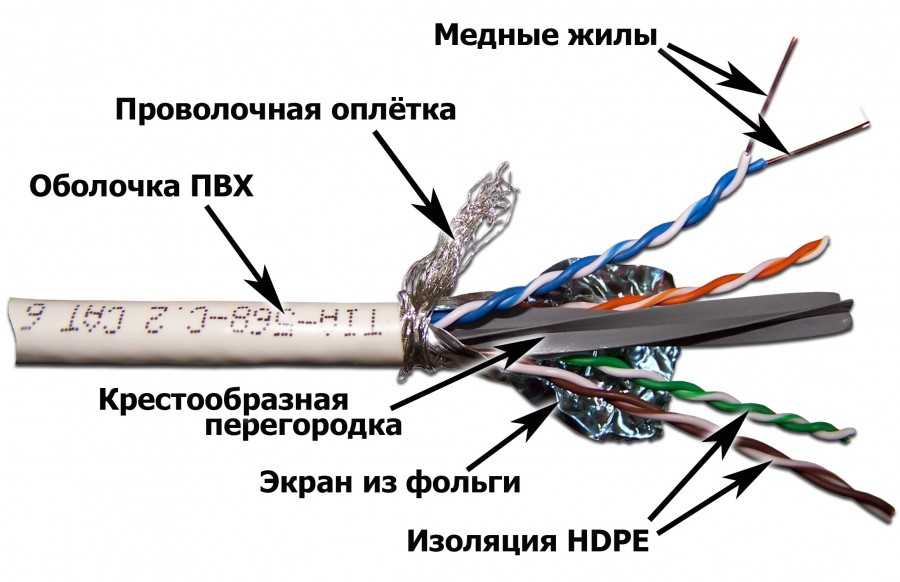

Кабель

Электрокабели имеют более сложную конструкцию и усиленную изоляцию. Между жилами может быть дополнительное заполнение, иногда присутствует экран, двойная оплетка. Для организации электропроводки в жилых помещениях всегда используют только кабели. Некоторые из них прокладывают под землей или по воздуху.

Шнур

Это провод, обладающий повышенной гибкостью. Его используют в приборах, которые должны работать в условиях подвижности: утюгах, блендерах, электробритвах и т.п.

Примером служит шнур ШРО. Его оплетка состоит из тканевых нитей, а гибкость соответствует 5 классу.

Маркировка обозначений кабелей согласно ГОСТ

• АВРГ 3х95-3000 – кабель трехжильный, алюминиевый, сечением жил 95 квадратных миллиметров, рассчитанный на напряжение до 3 кВ, изоляция – резиновая, оболочка – ПВХ, защитный покров – отсутствует.
• АВРГ – то же самое, но максимальное напряжение, количество жил и сечение – не указаны.
• ВРГ 5*2,5-380 – кабель пятижильный, медный, сечением 2,5 квадратных миллиметра, рассчитанный на напряжение до 380 вольт, изоляция – резиновая, оболочка – ПВХ, защитный покров – отсутствует.
• ВВГ 4*1,5 – медный четырехжильный кабель сечением 1,5 квадратных миллиметра, с оболочкой и изоляцией из ПВХ.
• РК –50 – радиочастотный коаксиальный однопроводный кабель с волновым сопротивлением 50 Ом.

Обозначение особенных характеристик кабеля

Помогает понять особенные эксплуатационные характеристика кабеля. Рассмотрим их по ГОСТу:

• “А” значит, что кабель асфальтирован;
• “Б” обладает, бронирующими лентами;
• “Г” перед вами провод гибкого типа лишенный защиты;
• “К” бронирован круглой проволокой;
• “Т” изготовлен для использования на основе труб;
• “О” получил дополнительную защиту в виде оплетки.

Отметим обозначение frls, поскольку оно хоть и добавляется в конце сообщает информацию о стойкости к горению, что важно для пожарной безопасности. Оно разделяется на два сокращения

FR обозначает уровень огнестойкости, а LS небольшое образование дыма при возгорании.

Популярные разновидности кабеля

Для того чтобы не ошибиться при выборе кабеля, лучше обратиться к маркировке. Обозначения, содержащие до шести элементов, стандартизированы и читаются следующим образом:

первый знак обозначает материал жил;

«А» — алюминий; изделия из меди никак не маркируются.

второй — вид изоляции;

ПВХ помечается буквой «В», бумага — «Ц», негорючая резиновая изоляция — «НР», полиэтилен — «П».

третий — тип оболочки;

«С» — свинец, «А» — алюминий, «П» — полиэтилен, «В» — поливинилхлорид, «О» — отдельные оболочки жил.

четвертый — наличие и разновидность брони;

Стальная броня обозначается буквой «Б», сталь с негорючим покрытием — «Бн», профилированная стальная лента — «БбГ»; броня из круглой оцинкованной проволоки — «К», плоской проволоки — «П».

пятый — наличие и материал экрана;

«Э» — медный экран жилы, «Эо» — общий экран из меди; «г» — из ленты, набухающей в воде, «га» — полимерно-алюминиевой ленты.

шестой содержит информацию о дополнительных характеристиках — негорючести и гибкости.

Сочетанием «нг» снабжаются обозначения негорючих кабелей, «нг LS» — негорючих с низким дымовыделением. Гибкость проводников обозначается буквой «Г».

Кабель ВВГ

• ВВГ — это гибкий кабель с изоляцией медных жил и внешней оболочкой из ПВХ. Изделие, рассчитанное на напряжение до 1000 вольт, используется для электрификации различных жилых и промышленных объектов. Продукт имеет от двух до пяти жил сечением 1,5 — 240 кв. мм. Кабель выпускается в нескольких модификациях.
• АВВГ — с алюминиевыми жилами, имеющими сечение от 2,5 до 50 кв. мм;
• ВВГнг представляет собой изделие в негорючей оболочке;
• ВВГп имеет плоскую форму.

Полный ассортимент кабеля АВВГ и ВВГ представлен в каталоге.

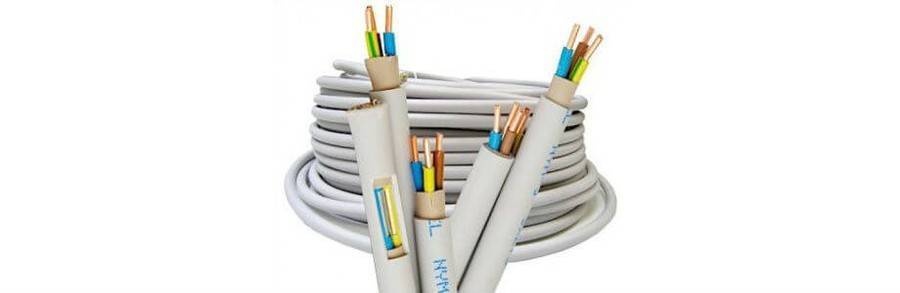

Кабель NYM

NYM является зарубежным аналогом ВВГ и производится по европейским стандартам. Изделие с медными жилами оснащается дополнительной прослойкой из мелованной резины, располагающейся под внешней оболочкой. Как и отечественный вариант, NYM имеет от 2 до 5 жил из меди. Изделие рассчитано на напряжение до 660 вольт.

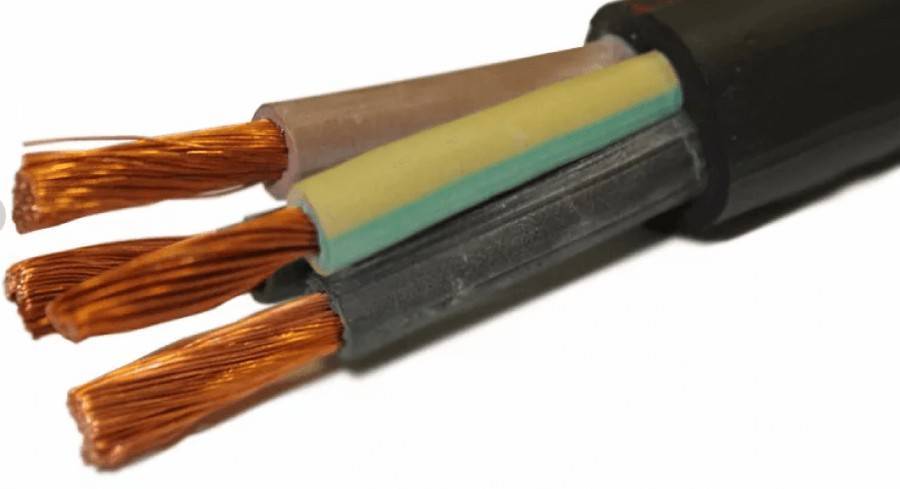

Кабель КГ

Аббревиатура КГ расшифровывается как «кабель гибкий». Изделие изготавливается на основе 2 — 5 многопроволочных жил из меди сечением от 0,5 до 240 кв. мм, снабженных резиновой изоляцией. Продукт легко переносит многократные сгибания и разгибания. Исполнение проводника допускает эксплуатацию при температуре от −50 до +70 градусов Цельсия. Продукт используется для питания переносного оборудования. Кабель способен выдержать напряжение до 1000 вольт.

Помимо стандартной, существуют другие модификации проводника. Так, КГВВ поставляется не в резиновой, а в поливинилхлоридной изоляции.

Полный ассортимент кабеля КГ представлен в каталоге.

Кабель ВББШв

ВББШв — это бронированный проводник с одно- или многопроволочными жилами из меди, число которых составляет от 1 до 6. Минимальное сечение каждой из жил — 1,5 кв. мм. Изоляция и внешняя оболочка изготавливаются из ПВХ. Броня располагается между наружным покрытием и жилами. С помощью изделия организуют электроснабжение отдельно стоящих зданий, а также различных электроустановок. Кабель рассчитан на напряжение до 6 кВ.Варианты исполнения ВББШв:

• АВББШв — производится с использованием жил из алюминия;
• ВББШвнг — не горит;
• ВББШвнг-LS, помимо негорючести, отличается низким газовыделением.

Виды бирок

Клеймение проводов выполняют с применением бирок заводского или самостоятельного изготовления. Но их форма должна строго соответствовать в рамках определенных норм.

Эти нормы определяют виды ярлыков, при использовании которых осуществляется клеймение кабельных линий. Существуют следующие формы этих изделий:

Квадратные

. Они обозначают электролинии до 1000 V. как правило, это линии бытового назначения.

Круглые

. С их помощью показывают провода, по которому подается напряжение свыше 1000 V. Такие линии относят к промышленным, которые требуют обеспечения высокой степени безопасности при его монтаже и использовании.

Треугольные

. Ими маркируют низковольтные провода. Она выполнена в форме равностороннего треугольника.

Готовые решения для всех направлений

Магазины Мобильность, точность и скорость пересчёта товара в торговом зале и на складе, позволят вам не потерять дни продаж во время проведения инвентаризации и при приёмке товара.

Узнать больше

Склады

Ускорь работу сотрудников склада при помощи мобильной автоматизации. Навсегда устраните ошибки при приёмке, отгрузке, инвентаризации и перемещении товара.

Узнать больше

Маркировка

Обязательная маркировка товаров — это возможность для каждой организации на 100% исключить приёмку на свой склад контрафактного товара и отследить цепочку поставок от производителя.

Узнать больше

E-commerce

Скорость, точность приёмки и отгрузки товаров на складе — краеугольный камень в E-commerce бизнесе. Начни использовать современные, более эффективные мобильные инструменты.

Узнать больше

Учреждения

Повысь точность учета имущества организации, уровень контроля сохранности и перемещения каждой единицы. Мобильный учет снизит вероятность краж и естественных потерь.

Узнать больше

Производство

Повысь эффективность деятельности производственного предприятия за счет внедрения мобильной автоматизации для учёта товарно-материальных ценностей.

Узнать больше

ЕГАИС

Исключи ошибки сопоставления и считывания акцизных марок алкогольной продукции при помощи мобильных инструментов учёта.

Узнать больше

RFID

Первое в России готовое решение для учёта товара по RFID-меткам на каждом из этапов цепочки поставок.

Узнать больше

Сертификация для партнеров

Получение сертифицированного статуса партнёра «Клеверенс» позволит вашей компании выйти на новый уровень решения задач на предприятиях ваших клиентов..

Узнать больше

Инвентаризация

Используй современные мобильные инструменты для проведения инвентаризации товара. Повысь скорость и точность бизнес-процесса.

Узнать больше

Мобильная автоматизация

Используй современные мобильные инструменты в учете товара и основных средств на вашем предприятии. Полностью откажитесь от учета «на бумаге».

Узнать больше Показать все решения по автоматизации

Расшифровка маркировки проводов и кабелей российского производства

Силовые кабели с ПВХ и резиновой изоляцией.

АС — алюминиевая жила и свинцовая оболочка.
АА — алюминиевая жила и алюминиевая оболочка.
Б — броня из двух стальных лент с антикоррозийным покрытием.
Бн — то же, но с негорючим защитным слоем.
В — первая (при отсутствии А) буква — ПВХ изоляция.
В — вторая (при отсутствии А) буква — ПВХ оболочка.
Г — в конце обозначения — нет защитного слоя поверх брони или оболочки.
Шв — защитный слой в виде выпрессованного шланга (оболочки) из ПВХ.
Шп — защитный слой в виде выпрессованного шланга (оболочки) из полиэтилена.
К — броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный слой, если К стоит в начале обозначения, контрольный кабель.
С — свинцовая оболочка.
О — отдельные оболочки поверх каждой фазы.
Р — резиновая изоляция.
НР — резиновая изоляция и оболочка из резины, не поддерживающей горение. П — изоляция или оболочка из термопластичного полиэтилена.

Пс — изоляция или оболочка из самозатухающего, не поддерживающего горение полиэтилена.
Пв — изоляция из вулканизированного полиэтилена.
нг — не поддерживающий горение.

LS — Low Smoke — пониженое дымовыделение.

нг-LS — не поддерживающий горение, с пониженым дымовыделением.

FR — с повышенной огнестойкостью (в качестве огнестойкого материала обычно применяется слюдосодержащая лента)

FRLS — с пониженым дымовыделением, с повышенной огнестойкостью

Э — экран из медных проволок и спирально наложенной медной ленты

КГ — кабель гибкий.

Контрольные кабели.

А — первая буква, то алюминиевая жила, при ее отсутствии — жила медная.
В — вторая буква (при отсутствии А) — ПВХ изоляция.
В — третья буква (при отсутсутствии А) — ПВХ оболочка.

П — изоляция из полиэтилена.

Пс — изоляция из самозатухающего полиэтилена.

Г — отсутствие защитного слоя.
Р — резиновая изоляция.
К — первая или вторая буква (после А) — кабель контрольный.
КГ — кабель гибкий.

Ф — изоляция из фторопласта.
Э — в середине или в конце обозначения — кабель экранированный.

Монтажные провода.

М — в начале обозначения — монтажный провод.

Г — многопроволочная жила, если буква отсутствует, то однопроволочная.
Ш — изоляция из полиамидного шелка.
В — поливинилхлоридная изоляция.
К — капроновая изоляция.
Л — лакированный.
С — обмотка и оплетка из стекловолокна.
Д — двойная оплетка.
О — оплетка из полиамидного шелка.

Особые обозначения.
ПВ-1, ПВ-3 — провод с виниловой изоляцией. 1, 3 — класс гибкости жилы.

ПВС — провод в виниловой оболочке соединительный.

ШВВП — шнур с виниловой изоляцией, в виниловой оболочке, плоский.

ПУНП — провод универсальный плоский.

ПУГНП — провод универсальный плоский гибкий.

Цветовая маркировка проводников

Раньше она не производилась. Цветовое обозначение облегчает монтаж и обеспечивает защиту от поражения электрическим током. Поэтому ГОСТ 50462-2009 устанавливает его обязательное наличие. В некоторых случаях цветовая маркировка сочетается с буквенным обозначением.

В кабелях каждая жила имеет свой цвет. Нейтраль всегда синяя (голубая), а провод заземления — желто-зеленый. Фаза может иметь разную расцветку, но предпочтительными являются черный, коричневый и серый.

По функциональному назначению в многожильных кабелях общепринятыми считаются расцветки в соответствии со следующей таблицей:

Количество жил	Цвета изоляции
Серый	синий	коричневый	черный	желто-зеленый
2	х	х
3 вар. 1	х	х	х
3 вар.2	х	х	х
4 вар. 1	х	х	х	х
4 вар. 2	х	х	х	х
5	х	х	х	х	х

Табл. 2

В сети положительного тока положительный полюс всегда обозначается коричневым или красным, а отрицательный — серым (черным) цветами. Средний и заземленные проводники — синие.

Что значат цифры и буквы на кабелях? Расшифровка маркировки

Доброго дня, дорогие читатели!

Часто в строительных материалах, что бы ни было, мы находим разного рода маркировку. Для не строителей часто эти цифры и буквы не понятны.

Но они нужны, поскольку они отражают свойства и технические характеристики продукции. И чтобы не расписывать их полностью (и не переводить на разные языки), ставят короткую маркировку, согласно ГОСТу или международным нормам.

Так вот все это касается также и кабелей. Поэтому в этой статья мы попытаемся понять что значат те или иные цифры и буквы . К сожалению, все рассмотреть в одной статье мы, пожалуй, не успеем. поэтому разделим на несколько статей.

Итак! Начнем с кабелей!

Кабельная продукция представлена очень широким ассортиментом. И поэтому на них можно встретить довольно много букв (немного цифр).

Обычно кабель содержит до 9 обозначений :

Первая буква показывает материал, из которого изготовлены жилы:— буква А — алюминий;— если буква отсутствует. то значит кабель медный.

Вторая : материал изоляции самой жилы:— В — ПВХ (поливинхлорид);— П — полиэтилен;— если нет ничего, то значит, что бумажная;— Н — изоляция из негорючей резины;— Р — из обычной резины;— Ц — пленка;— Ф- из второпласта.

Третье значение показывает защитную оболочку:— С — из свинца;— А — из алюминия;— П — полиэтилен;— Р — резина;— В — ПВХ.

Четвертая буква: так называемый «покров-броня»:— К — стальная проволока с покрытием из цинка, круглая;— П — такая же проволока, только плоская;— Б — лента из стали.

Пятое значение показывает нам какое наружное покрытие (покров):— Шп — полижтиленовый шланг;— Шв — ПВХ шалнг;— Г — значит, что нет покрытия;— Н (нг) — негорючий покров; — если «-» — то пряжка кабельная.

Шестое (и вот ту уже пошли цифры) значение повествует нам о том, сколько жил. Ну и тут показатель соответствует цифре: например, 2 — две жилы, 4 — четыре. Если провод многожильный, то показывается количество связок.

Седьмой . Сечение жилы — это следующий показатель. Измеряется он в квадратных миллиметрах. Например: 1,5 мм2, 2,5 мм2 и т.д.

Восьмое по счету значение показывает, сколько жил под названием «ноль» в кабеле.

Девятое . Ну, и последняя цифра нам говорит о том, какое сечение имеют те самые «нулевые» жилы в кабеле. Например, 4. мм2.

Часто, к тому же, после всех этих значений приписывается одно из двух следующих значений:

• ГОСТ — это значит, что все технологии, все размеры, диаметры, материалы — по государственному стандарту (ГОСТу).
• ТУ — «технические условия». Что это значит? Значит, что технические условия определяются заводом изготовителем.

Ну и, конечно, не могу оставить вас без примера. Поскольку кабель ТУ, некоторые значения добавлены. Например: A, N, PE и другие.

Таким вот образом и расшифровываются кабели.

Если статья была полезной или просто интересной, прошу вас наградить меня лайком и подпиской на канал.

Впереди еще много всего интересного!
