Использование кабелей и проводов
В отличие от провода, кабель широко используется в специальных условиях, поскольку имеет более сильную защиту от любых повреждений. Подводные и подземные коммуникации обустраиваются лишь посредством кабелей. Кроме того, этот вид изделий используют на пожароопасных объектах, помещениях с высокой влажностью, пр.
Провода применяют, как правило, в электрораспределительных коробках, других электротехнических устройствах, в качестве проводки в жилых и нежилых помещениях
Очень важно уметь различать провода от кабелей, поскольку из неправильная эксплуатация может быть опасной
Силовые, контрольные кабели
Силовые кабели предназначены для передачи и распределения электрической энергии.
Контрольные кабели предназначены для неподвижного присоединения к электрическим приборам и аппаратам.
В маркировке такого кабеля на первом месте стоит тип кабеля. Например: АВВГ, ВВГ, АВБбШв, КВВБ, КВБбШв. За основу берется медный кабель. К названию аналогичного алюминиевого кабеля в начало добавляется буква А. Например, ВВГ – медный кабель, АВВГ – алюминиевый кабель. После названия идут дополнительные характеристики.
Экран обозначается буквой э. Он нужен для защиты от электромагнитного излучения.
Изготавливается, как правило, в виде оплетки из тонких медных проволок. Например, КВВГэ. Для высоковольтных кабелей в маркировке после сечения жил через дробь указывается плотность экрана. Например, АПвПу2г 1х240/70.
Заполнение – обозначается буквой з . Например, ВВГз. Необходимо для придания кабелю идеально круглой формы. Это требуется, в частности, для герметизации кабельных вводов. Служит дополнительной изоляцией.
Если кабель изготавливается из пластиката пониженной горючести, он помечается буквами нг. Это не означает, что кабели без маркировки нг горят. Обычный кабель не распространяет горение при одиночной прокладке. Кабели из пластиката пониженной горючести не распространяют горение при прокладке в пучках.
Буквами LS обозначают кабели с пониженным дымовыделением, например, АВВГнг-LS.
Маркировка HF указывает, что изоляция кабеля не содержит галогенов.
Буквы FR означают, что кабель огнестойкий. Например, ВВГнг-FR-LS. Это не значит, что он не горит в огне. Это означает, что устройства, подключенные к электросети данным кабелем, будут работать в течение времени, которое определяется ГОСТом, даже если кабель находится в открытом огне. Максимальное время работы огнестойких кабелей в открытом огне – 180 мин.
HF – изоляция кабеля выполнена из безгалогенных материалов. Например, ВВГнг-FRHF.
ХЛ – хладостойкое исполнение. Рабочие температуры такого кабеля ниже, чем обычного. Так, например, диапазон рабочих температур кабеля КГ от -40 до +50 0С, а КГ-ХЛ от -60 до +50 0С. Применяется, как правило, при прокладке в районах Крайнего Севера.
Т – тропическое исполнение. Для районов с тропическим климатом. Оболочка кабеля содержит добавки, препятствующие образованию плесени, росту грибов. Для кабеля КГ-Т рабочие температуры от -10 до +55 0С.
Силовые кабели, как правило, имеют круглую форму. Если кабель изготавливается плоским, это помечается в названии добавлением буквы п. Например, ВВГнг-п.
Далее указывается количество жил и сечение в кв. мм. Например, КВВГэнг-LS 27×1,5. Данный кабель содержит 27 жил, каждая сечением 1,5 кв. мм. Если кабель содержит жилы разного сечения, это также указывается в маркировке. Например, КГ 3х4+1х2,5. Это означает, что данный кабель содержит 3 жилы сечением 4 кв. мм. и 1 жилу сечением 2,5 кв. мм. СИП 2 3х35+1х54,6+2х16 – после первого плюса идет несущая жила. Она изготавливается из алюминиевого сплава. Данный провод предназначен для воздушных линий передачи электроэнергии и несущая жила нужна для увеличения прочности – чтобы провод не рвался под собственным весом. После второго плюса (при его наличии) указываются жилы, используемые для подключения освещения, светильники которого расположены на столбах ЛЭП.
Жила кабеля может быть цельной или скручена из множества мелких проволок. Это так же указывается в маркировке добавлением букв ож. (однопроволочная жила) или мн. (многопроволочная жила). Например, ВБбШв 4х50мн
Обращаем Ваше внимание, что медные кабели с сечением жилы 70 кв. мм
и более по техническим причинам изготавливаются только многопроволочными.
Рабочее напряжение, на которое рассчитан кабель, тоже, как правило, входит в маркировку. Указывается оно в кВ. Например: АВБбШв 4х240ож-1. Рабочее напряжение этого кабеля 1 кВ. Кабели сечением 70 кв. мм. и более имеют рабочее напряжение не менее 1 кВ.
Для кабелей имеющих 1 жилу часто имеет значение цвет изоляции этой жилы. Он тоже может указываться в названии. Например: ВВГ 1х35 Б. Связано это с тем, что согласно Правилам устройства электроустановок (ПУЭ) расцветка жил должна позволять однозначно идентифицировать жилы кабеля. Синяя жила – нулевая, желто-зеленая – заземление. Остальные цвета используются для фазных жил. Допускается не сплошная, а полосовая расцветка жил. При этом, например, бело-синяя жила будет маркироваться как синяя. Допустимые цвета жил регламентируются ГОСТ и указаны в таблице.
Правильная идентификация проводников
Как я уже писал выше, берем последний официально внедренный в Армении, Беларуси, Киргизии, Молдове, России и Таджикистане ГОСТ 33542–2015, далее находим там таблицу A.1, которая однозначно регламентирует цвета, буквенно-цифровые и графические обозначения, применяемые для идентификации проводников и выводов электрооборудования. И пользуемся!

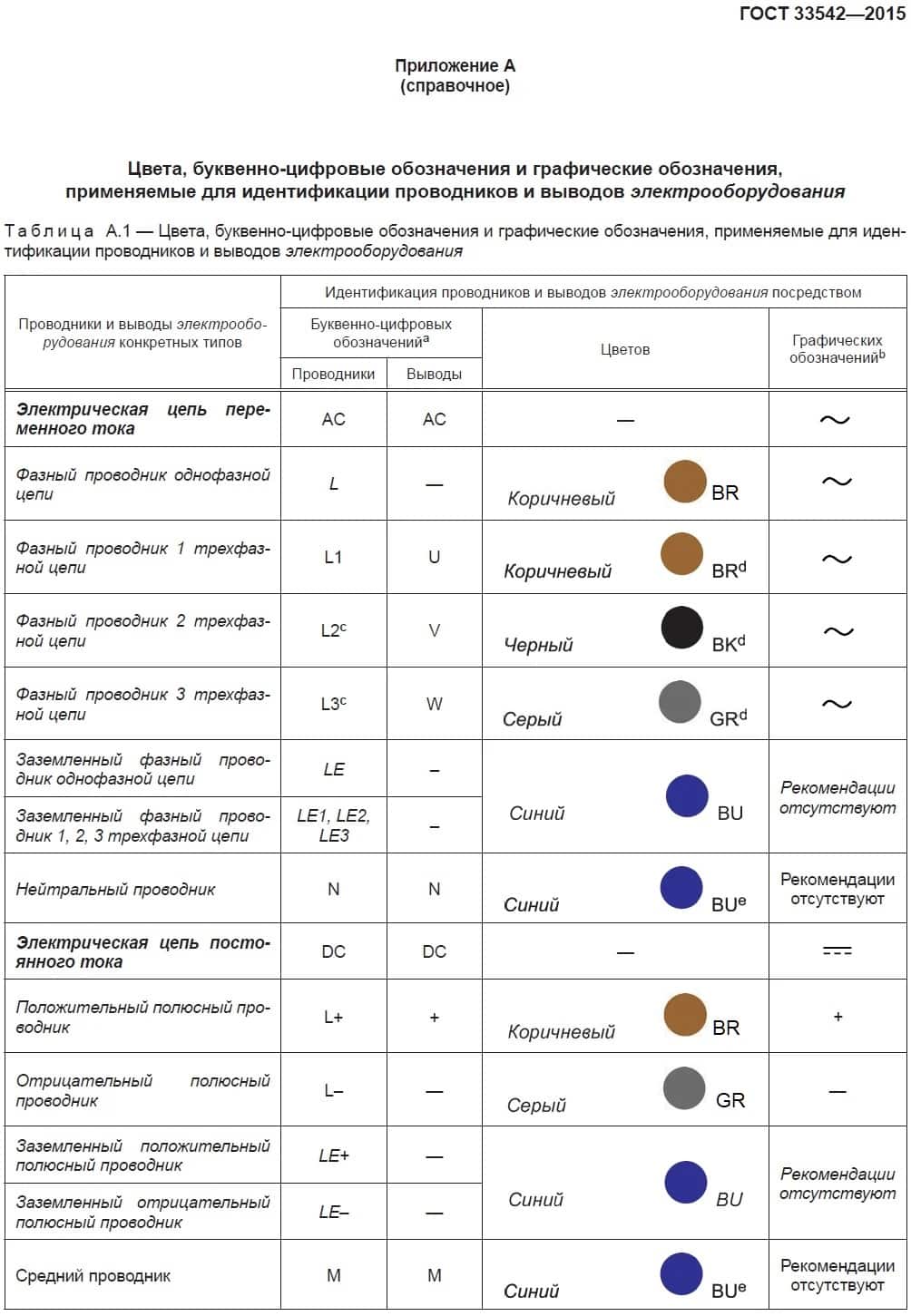

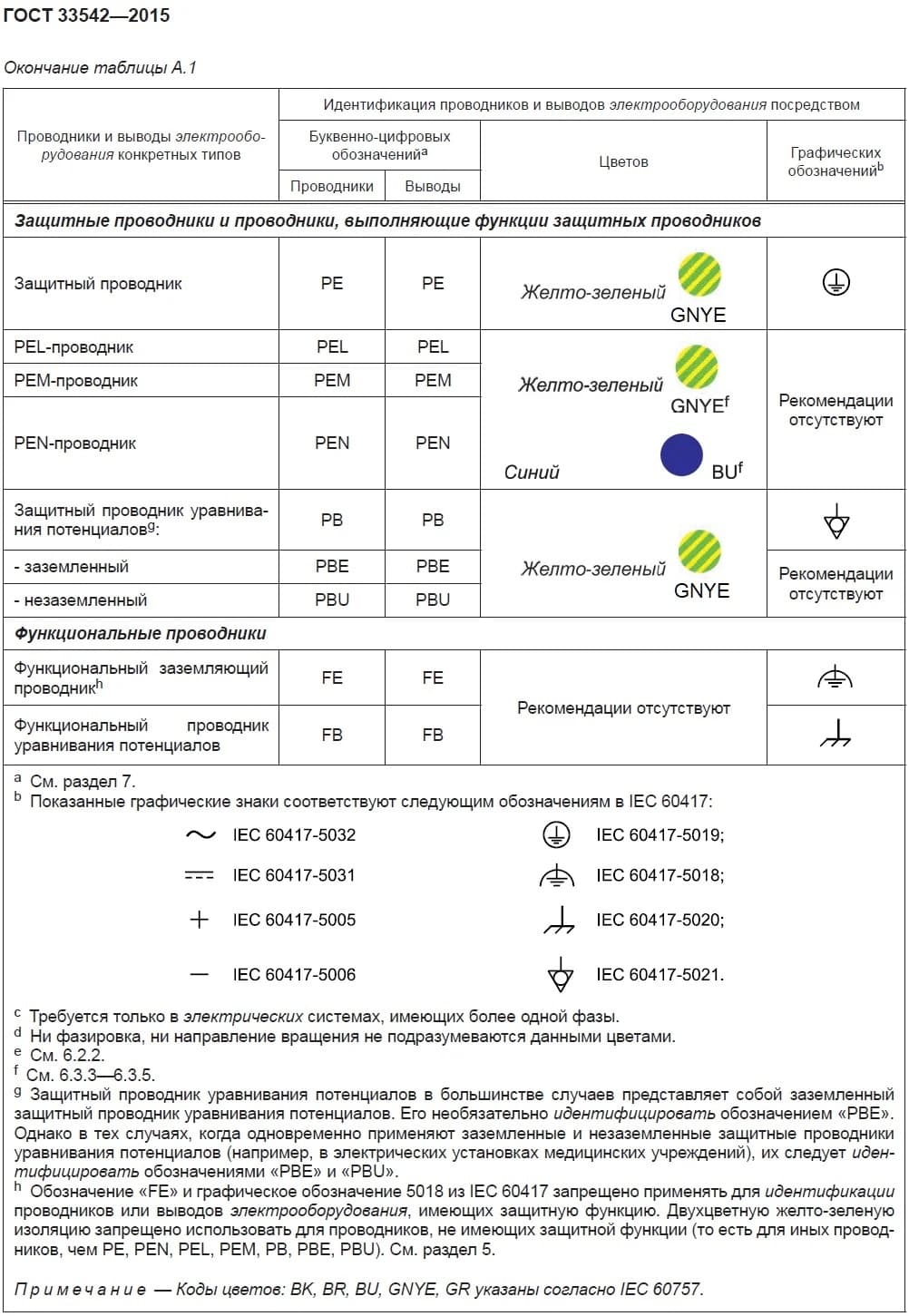

Какие цвета и буквенные коды следует применять для обозначения проводников?
Проводники всех электропроводок в электроустановках индивидуальных жилых домов и квартир должны быть идентифицированы цветами. Эти цвета и их буквенные коды стандартизированы. Буквенные коды предназначены для использования в технической документации электроустановок и электрооборудования, а также при маркировке электрооборудования. Ниже приведены стандартизированные цвета и соответствующие им буквенные коды.
О МЭК 60445:2017
Этот стандарт вышел в августе 2017 года и пришел на замену МЭК 60445:2010, на базе которого, как мы знаем, был создан ГОСТ 33542-2015. В этом стандарте есть крайне важные изменения по сравнению с МЭК 60445:2010:
- положительный полюсный проводник предписано обозначать красным цветом;
- отрицательный полюсный проводник – белым цветом;
- функциональный заземляющий проводник – розовым цветом;
- поправкой 1, в частности, в таблице A.1 исправлены два буквенных обозначения цветов. Для коричневого цвета обозначение «BR» заменено корректным обозначением «BN», для серого цвета обозначение «GR» заменено обозначением «GY».
Согласно ГОСТ 33542 положительный полюсный проводник обозначают коричневым цветом, отрицательный полюсный проводник – серым цветом.
Поэтому это лучше уже учитывать сейчас. А стандарт ГОСТ 33542-2015 будет со временем переработан и приведен в соответствие с МЭК 60445:2017.
Электрические цепи переменного тока
К примеру, определим какого цвета должна быть изоляция проводников в электропроводках индивидуальных жилых домов и квартир.
Мы знаем, что в трёхфазных электроустановках зданий, имеющих типы заземления системы TN-C-S и TT используется 5 проводников: L1, L2, L3, N, PE. А если электроустановка однофазная, то используется 3 типа проводников: L, N, PE. Указанные проводники следует маркировать строго определёнными цветами.
В трёхфазных электроустановках зданий большинство электрических цепей однофазные. Цвет изоляции фазного проводника однофазной электрической цепи должен совпадать с цветом изоляции фазного проводника трёхфазной электрической цепи, к которому он присоединён.
Для фазного проводника однофазной электрической цепи однофазной электроустановки здания предпочтительным цветом установлен коричневый цвет. Поэтому изоляция фазных проводников в однофазных электрических цепях однофазных электроустановок зданий должна быть коричневой.
Согласно требованиям ГОСТ 33542-2015 нейтральный проводник следует идентифицировать синим цветом. Поэтому изоляция нейтральных проводников во всех электрических цепях однофазных и трёхфазных электроустановок зданий должна быть синего цвета.
Согласно требованиям ГОСТ 33542-2015 защитный проводник следует идентифицировать комбинацией жёлтого и зелёного цветов. Поэтому изоляция защитных проводников во всех электрических цепях однофазных и трёхфазных электроустановок зданий должна быть жёлто-зелёного цвета.

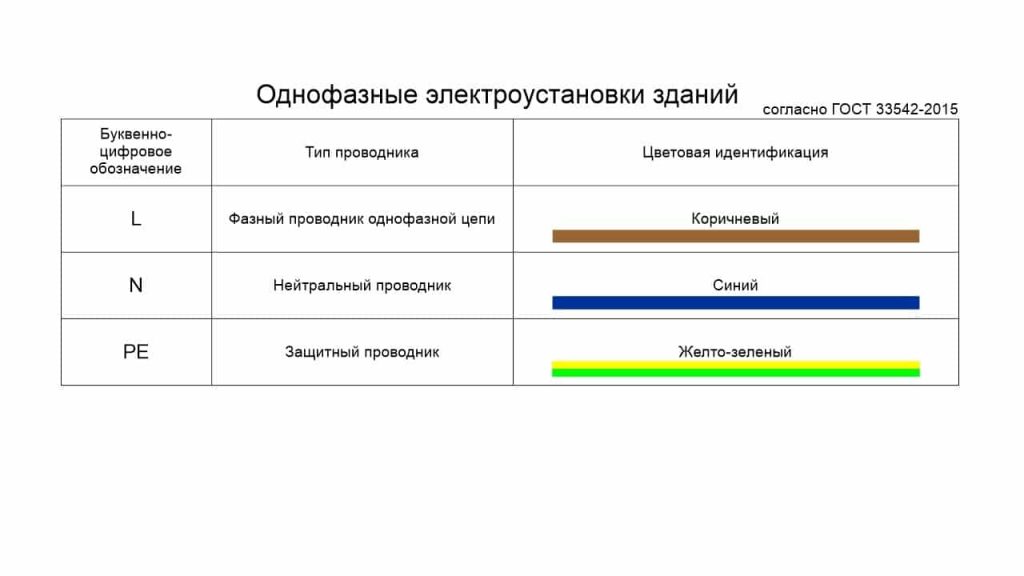

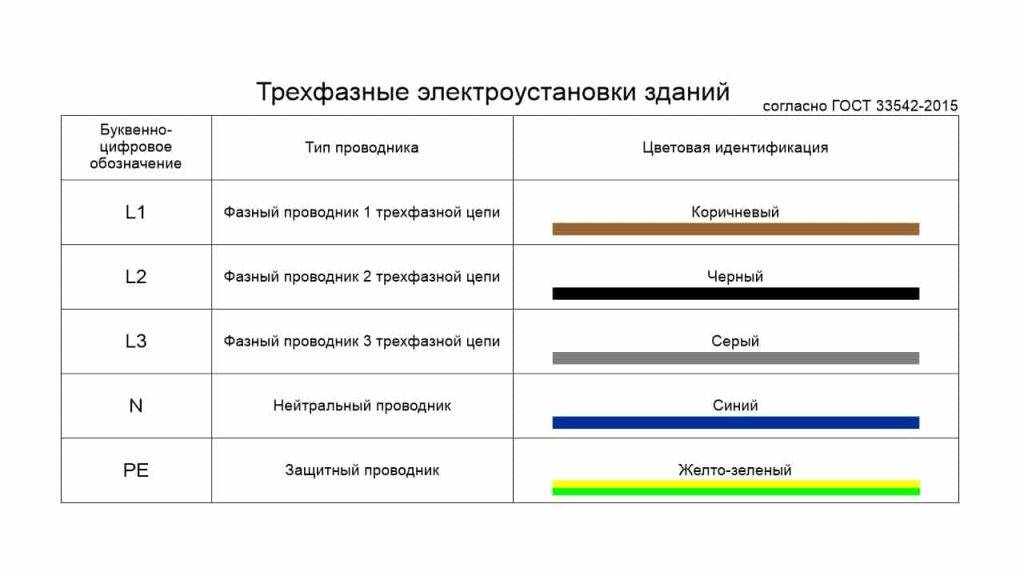

Тогда согласно ГОСТ 33542-2015 получаем такие таблички-шпаргалки: для трехфазных и однофазных электроустановок зданий (электрические цепи переменного тока):
Здесь следует заметить, что фазировка не подразумевается данными цветами (коричневый, черный и серый). Это означает, что вы можете, например, проводник L1 маркировать не только именно коричневым цветом изоляции, но и серым или черным.
Электрические цепи постоянного тока
(используя поправки МЭК 60445:2017): Проводники и выводы электрооборудования конкретных типов Идентификация проводников и выводов электрооборудования посредством Буквенно-цифровых обозначений Цветов Графических обозначений Проводники Выводы Положительный полюсный проводник L+ +
Красный цвет (RD) + Отрицательный полюсный проводник L- —
Белый цвет (WH) — Средний проводник M M
Синий (BU) Нет рекомендации Защитный проводник PE PE
Желто-зеленый (GNYE)
Как итог: покупать следует тот кабель или провод, который имеет надлежащую цветовую идентификацию жил, чтобы соответствовать требованиям современного ГОСТ 33542-2015.
Также кому удобно не читать, а смотреть, то мы выпустили для вас видео ниже:
Основные темы
Маркировка кабельных линий (кабельные бирки)
Бирки на кабель СНИП 3-05-06-85 «Электротехнические устройства» , введен в действие с 1 июля 1986 года (Постановление Госстроя СССР от 11.12.1985 N 215)
П. 3.22. Провода и кабели, прокладываемые в коробах и на лотках, должны иметь маркировку в начале и конце лотков и коробов, а также в местах подключения их к электрооборудованию, а кабели, кроме того, также на поворотах трассы и на ответвлениях. Маркировка кабельных линий П. 3.103. Каждая кабельная линия должна быть промаркирована и иметь свой номер или наименование. П. 3.104. На открыто проложенных кабелях и на кабельных муфтах должны быть установлены бирки. На кабелях, проложенных в кабельных сооружениях, бирки должны быть установлены не реже чем через каждые 50 — 70 м, а также в местах изменения направления трассы, с обеих сторон проходов через междуэтажные перекрытия, стены и перегородки, в местах ввода (вывода) кабеля в траншеи и кабельные сооружения. На скрыто проложенных кабелях в трубах или блоках бирки следует устанавливать на конечных пунктах у концевых муфт, в колодцах и камерах блочной канализации, а также у каждой соединительной муфты. На скрыто проложенных кабелях в траншеях бирки устанавливают у конечных пунктов и у каждой соединительной муфты. П. 3.105. Бирки следует применять: в сухих помещениях — из пластмассы, стали или алюминия; в сырых помещениях, вне зданий и в земле — из пластмассы. Обозначения на бирках для подземных кабелей и кабелей, проложенных в помещениях с химически активной средой, следует выполнять штамповкой, кернением или выжиганием. Для кабелей, проложенных в других условиях, обозначения допускается наносить несмываемой краской. П. 3.106. Бирки должны быть закреплены на кабелях капроновой нитью или оцинкованной стальной проволокой диаметром 1 — 2 мм, или пластмассовой лентой с кнопкой. Место крепления бирки на кабеле проволокой и сама проволока в сырых помещениях, вне зданий и в земле должны быть покрыты битумом для защиты от действия влаги.
Правила устройства электроустановок (ПУЭ) п. 2.3.23. Каждая кабельная линия должна иметь свой номер или наименование. Если кабельная линия состоит из нескольких параллельных кабелей, то каждый из них должен иметь тот же номер с добавлением букв А, Б, В и т.д. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками с обозначением на бирках кабелей и концевых муфт марки, напряжения, сечения, номера или наименования линии; на бирках соединительных муфт — номера муфты и даты монтажа. Бирки должны быть стойкими к воздействию окружающей среды. На кабелях, проложенных в кабельных сооружениях, бирки должны располагаться по длине не реже чем через каждые 50 м.
«Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП) 2.4.5. Каждая КЛ должна иметь паспорт, включающий документацию, указанную в п.2.4.2. диспетчерский номер или наименование. Открыто проложенные кабели, а также все кабельные муфты должны быть снабжены бирками; на бирках кабелей в начале и конце линии должны быть указаны марка, напряжение, сечение, номер или наименование линии; на бирках соединительных муфт — номер муфты, дата монтажа. Бирки должны быть стойкими к воздействию окружающей среды. Они должны быть расположены по длине линии через каждые 50 м на открыто проложенных кабелях, а также на поворотах трассы и в местах прохода кабелей через огнестойкие перегородки и перекрытия (с обеих сторон).
Бирки маркировочные изготавливаются в соответствии с ТУ 36-1440-82: Круглая бирка (У-135) – предназначена для силовых кабелей выше 1000В; Квадратная бирка (У-134) – предназначена для силовых кабелей до 1000В; Треугольная бирка (У-136) – предназначена для контрольных кабелей.
Примеры кабельных бирок:
В соответствии с правилами эксплуатации электротехнических установок любая кабельная линия должна иметь цифровые и/или буквенные обозначения. Нередко, когда в состав электрической цепи входят несколько параллельных жил, используется комбинированная буквенно-цифровая система. В подобной ситуации кабельная бирка каждой жилы содержит одно и то же числовое значение, но разные буквы кириллицы или латинского алфавита.
Кабельная муфта и провода с открытой прокладкой должны быть помечены бирками, на которых указываются номер, название линии, рабочее напряжение, площадь сечения и марка используемых электротехнических компонентов. Все бирки характеризуются устойчивостью к негативным факторам окружающей среды. Максимально допустимое расстояние между бирками – 50 м.
Маркировка кабелей
Маркировка кабеля
Все материалы, из которых изготавливаются кабельные изделия, обозначаются определенной буквой
Местоположение буквы также важно – оно показывает, что сделано из данного материала
Первый символ в маркировке электрокабеля обозначает материал жил. А – алюминий, пропуск – медь. Следующие 3 знака обозначают изоляцию, броню и защиту. Предварительно следует разобраться, что понимают под каждым из этих понятий.
Изоляционный слой применяется для защиты жил от замыкания между собой. Применяются различные диэлектрики – резина, ПВХ и другие.
Защитная внутренняя оболочка – это слой, который укладывается под броню. Также может быть наружным защитным слоем для защиты изоляции и повышения защищенности от негативных воздействий (УФ, температура, жидкость, изломы). Используется не на всех кабелях.
Броня – это стальные ленты или оплетка из проволоки. Повышает механическую прочность изделия. Используется не во всех кабелях, а лишь тогда, когда присутствует высокий риск повреждения или действуют постоянные нагрузки. Применение – подземная, подводная, воздушная проводка.

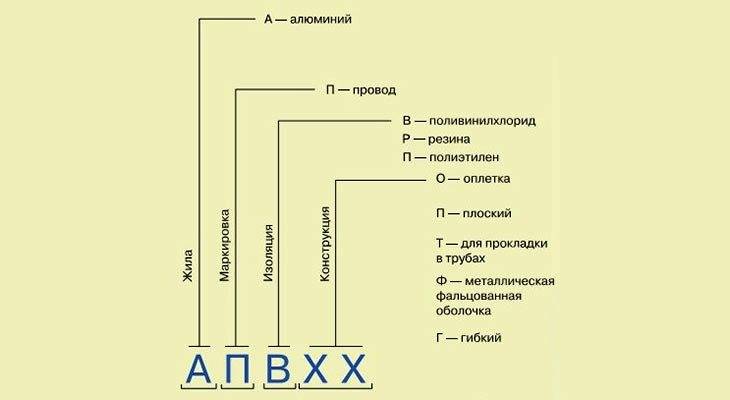

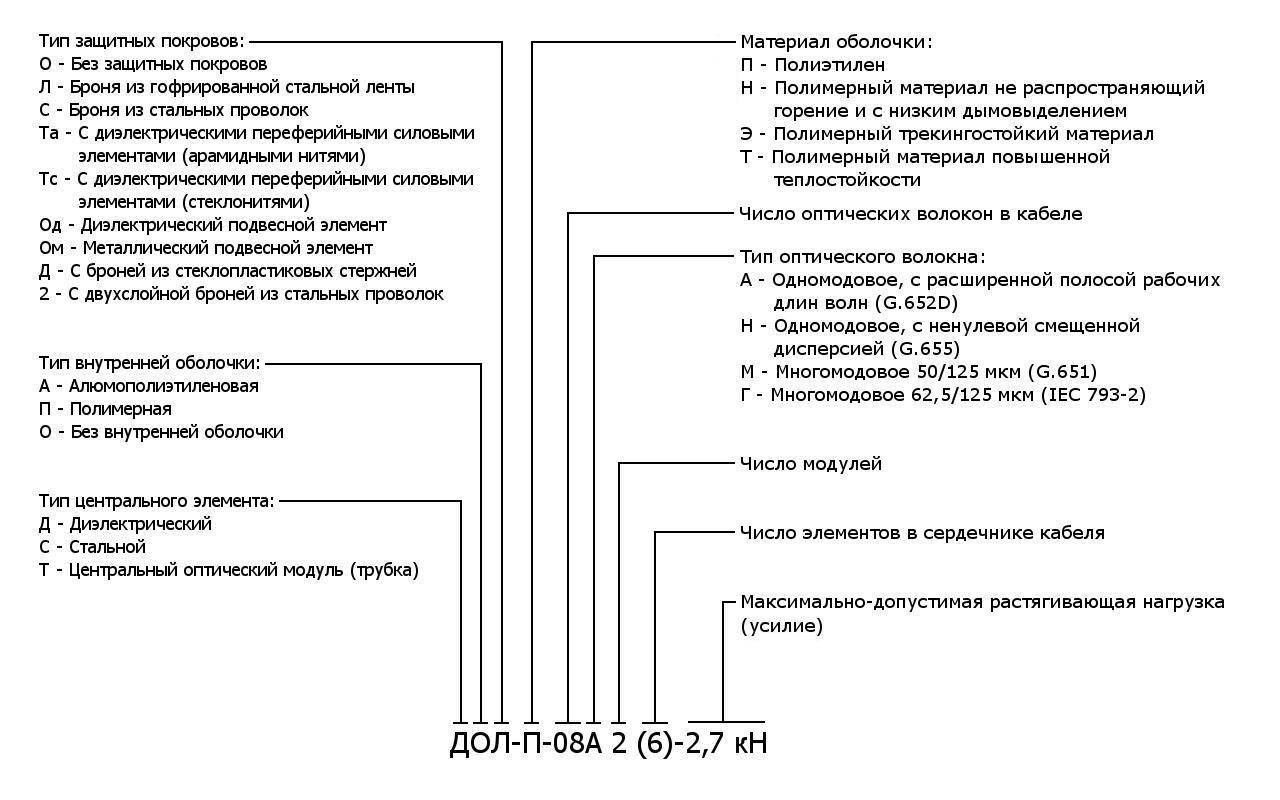

Маркировка кабеля следующая:
- 1 знак – из чего сделаны жилы. А — алюминий, пропуск – медь.
- 2 знак – материал изоляции. В – ПВХ, П – полиэтилен, Р – резина, НР – негорючая резина, Ф – фторопласт, Г – оголенный (без изоляции), Ц – пленочная, К – контрольный кабель (назначение), КГ – гибкий.
- 3 знак – тип защиты, если она присутствует в кабеле. А – алюминий, С — свинец, П – полиэтиленовый шланг, ПУ – полиэтиленовый усиленный шланг, В – ПВХ, Р – резина.
- 4 знак – броня, если присутствует.
- 5 знак – внешний покров, конструкция кабеля. Г – гидроизоляция, при отсутствии буквы Г – защита от механических нагрузок; Э – экранирование; О – изолированные провода, которые соединяются обмоткой; В – если последняя буква, то бумажная изоляция, в ином случае ПВХ.
После букв прописывается цифровое значение. Числа показывают рабочее напряжение кабеля (при отсутствии значения напряжение равняется сетевому 220 В), количество и сечение жил.
Температурный режим и ГОСТ
На кабель может наноситься важная информация об условиях эксплуатации и наименованию ГОСТа, по которому проводник произведен. Температурный режим играет важную роль в прокладке кабелей наружным способом. Он указывается на маркировке электропроводов в случае особого назначения продукции.
ГОСТ и ТУ также не всегда обозначается в маркировке. Это не значит, что изделие выполнено с несоблюдением стандартов.
Основные типы электрических проводов бытового назначения
Провода электрических сетей классифицируются исходя из мощности нагрузки и условий применения. Подбор нужного провода во многом зависит от мощности электроприборов, которые будут через него запитываться.
Плоские
ПБПП (ПУНП)
 | Провод с поливинилхлоридной изоляционной оболочкой с монолитными жилами из меди. Изготавливается с жилами сечением 1,5 – 6,0 мм2, расположенными в одной плоскости. Допускается использование провода при температурах в диапазоне от -15°С до +50°С. Рассчитан провод под устройство сетей с напряжением не выше 250 В, частотой 50 Гц. Традиционное применение – монтаж розеточных линий или освещения бытового сектора. |
ПБППг (ПУГНП)
 | Аналог предыдущего типа (ПБПП) за исключением того, что провод состоит из пучковых жил. Это позволяет увеличить гибкость данного провода. Кстати, буква “г” в маркировке обозначает, что кабель имеет выраженные свойства гибкости. |
АПУНП
 | Аналог провода ПУНП, но используются алюминиевые монолитные жилы сечением 2,5 – 6,0 мм2. Профессиональными электриками такой проводник не рекомендуется к применению. Однако для построения временных слабо-нагрузочных схем вполне допустим к использованию. |
ППВ и АППВ
 | Характерной особенностью данных типов кабелей является наличие явно выраженных перемычек между жилами.ППВ – кабель с поливинилхлоридной изоляционной оболочкой с монолитными жилами из меди. Изготавливается с жилами сечением 0,75 – 6,0 мм2, расположенными в одной плоскости. Допускается использование провода при температурах в диапазоне от -50°С до +70°С. Рассчитан провод под устройство сетей с напряжением не выше 450 В, частотой 400 Гц.АППВ – кабель с алюминиевыми монолитными жилами, обладающий аналогичными ППВ характеристиками. Изготавливается с жилами сечением начиная с 2,5 мм2. |
Одножильные
АПВ
 | Отдельный алюминиевый одножильный провод с изоляцией из ПВХ. Производится в двух вариантах конфигурации жил – цельнолитая единичная или пучковая (многожильная).Диапазон сечений у однопроволочной модификации 2,5-16 мм2, у многожильного исполнения – 25-95 мм2. Температурный диапазон – от -50°С до +70°С. Особых ограничений для использования нет. |
ПВ1 – ПВ5
 ПВ3 | Отдельный медный одножильный провод с изоляцией из ПВХ. Производится в двух вариантах конфигурации жил – монолитная или пучковая.Диапазон сечений у однопроволочной модификации 0,75-16 мм2, у многожильного исполнения – 16-95 мм2. Температурный диапазон – от -50°С до +70°С. Разница между индексами 1 и 5 заключается в том, что первый вариант – это изделие с цельнолитой жилой, а вариант второй, соответственно, многожильный и чем выше цифра, тем больше класс гибкости. Применяется для монтажа линий, где нужны частые переходы и изгибы. |
Соединительные шнуры
ПВС
 | Медный многожильный провод, с 2-5 пучковыми жилами сечением 0,75-16 мм2. Изоляция всех жил разного цвета, оболочка однотонная белая. Допускается использование провода при температурах в диапазоне от -25°С до +40°С. Рассчитан провод под устройство сетей с напряжением не выше 380 В, частотой 50 Гц. Чаще всего используется для подключения электрооборудования. Для прокладки внутри стен не рекомендуется. |
ШВВП
 | Медный многожильный провод, с 2-3 пучковыми жилами повышенной гибкости сечением 0,5-0,75 мм². Применяется для изготовления шнуров питания для светильников или маломощных электроустройств, которым требуется напряжение до 380 Вольт и частотой 50 Герц. Не подходит для прокладки внутри стен. |
Маркировка кабелей
В случае если токопроводящие жилы кабеля выполнены из меди, их обозначение в маркировке кабеля опускается. Алюминиевые жилы обозначаются буквой А. Бумажная изоляция силового кабеля не имеет буквенного обозначения, а указывается в паспорте на изделие. Буквой П обозначается полиэтиленовая изоляция, В – поливинилхлоридная, Р – резиновая.
Далее следует обозначение оболочки: алюминиевая – А, свинцовая – С, полиэтилен – П, поливинилхлорид – В, резина – Р. Последняя буква маркировки обозначает материал защитного покрова силового кабеля.
Согласно ГОСТ Р 53769-2010 Группа Е42 силовые кабели подразделяют по следующим признакам:
а) по материалу токопроводящих жил:
- медные токопроводящие жилы (без обозначения);
- алюминиевые токопроводящие жилы (А);
б) по виду материала изоляции токопроводящих жил:
- изоляция из поливинилхлоридного пластиката, в том числе пониженной пожарной опасности (В);
- изоляция из сшитого полиэтилена (Пв);
- изоляция из полимерных композиций, не содержащих галогенов (П);
в) по наличию и типу брони:
- небронированные (Г),
- бронированные:
- броня из стальных оцинкованных лент (Б),
- броня из лент из алюминия или алюминиевого сплава (Ба),
- броня из круглых стальных оцинкованных проволок (К),
- броня из проволок из алюминия или алюминиевого сплава (Ка);
г) по виду материала наружной оболочки или защитного шланга:
из поливинилхлоридного пластиката, в том числе пониженной горючести или пониженной пожарной опасности:
- наружная оболочка (В),
- защитный шланг (Шв);
из полиэтилена: защитный шланг (Шп);
из полимерных композиций, не содержащих галогенов:
- наружная оболочка (П);
д) по наличию металлического экрана:
- без экрана (без обозначения);
- с экраном (Э);
е) по исполнению в части показателей пожарной безопасности:
- не распространяющие горение при одиночной прокладке (без обозначения);
- не распространяющие горение при групповой прокладке (нг):
- по категории A F/R – нг(А F/R),
- по категории А – нг(А),
- по категории В – нг(В);
- не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-LS);
- не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении (нг-HF);
- огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением (нг-FRLS);
- огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении (нг-FRHF);
ж) по форме поперечного сечения кабеля:
- круглые (без обозначения);
- плоские (П);
и) по конструктивному исполнению токопроводящих жил:
- однопроволочные (о);
- многопроволочные (м);
- круглые (к);
- секторные или сегментные (с).
Буквенно-цифровая маркировка
Помимо цветового кода, для идентификации проводников широко применяется буквенно-цифровая маркировка. Она позволяет однозначно обозначить назначение каждого отдельного провода, особенно в случаях, когда использование цветовой расцветки затруднено или невозможно.
Буквенно-цифровые обозначения наносятся непосредственно на проводники, а также используются на схемах и в другой эксплуатационной документации. Это обеспечивает соответствие между маркировкой на месте и в документации.
Стандартизированная система буквенно-цифровых обозначений позволяет однозначно идентифицировать различные элементы электроустановки
Как и в случае с цветовой маркировкой, строгое соблюдение установленных правил критически важно для обеспечения безопасности
Рассмотрим основные требования к буквенно-цифровой маркировке проводников.
Общие принципы буквенно-цифровой маркировки
Буквенно-цифровая маркировка проводов регламентируется ГОСТ Р 50462-2009 и ГОСТ 33542-2015. Она подразумевает нанесение на проводники и выводы электрооборудования стандартизированных обозначений латинскими буквами и арабскими цифрами.
При буквенно-цифровой маркировке должны соблюдаться следующие основные правила:
- Для обозначения проводников разрешено использовать только прописные (заглавные) латинские буквы и арабские цифры. Буквы «I» и «О» применять запрещено во избежание схожести с цифрами.
- Маркировка должна быть чёткой, хорошо различимой и выполненной контрастным цветом по отношению к основному цвету изоляции.
- Обозначения должны быть стойкими, не стираться и не смываться при эксплуатации.
- Допускается комбинировать буквенно-цифровые обозначения с цветовой маркировкой, если это не приводит к неоднозначности.
- Для групп проводников могут использоваться общие буквенные префиксы или порядковые номера.
- На схемах обозначения должны полностью соответствовать маркировке на месте монтажа.
Стандартизованные обозначения позволяют однозначно идентифицировать проводники в документации и при визуальном осмотре
Соблюдение правил буквенно-цифровой маркировки важно для обеспечения безопасности при монтаже и эксплуатации электроустановок
Маркировка отдельных типов проводников
Для разных типов проводников ГОСТами установлены стандартизированные буквенно-цифровые обозначения:
Фазные проводники:
- В однофазных цепях — буква L.
- В трехфазных цепях — L1, L2, L3.
Нулевые рабочие проводники:
Буква N.
Защитные проводники:
Буквы PE.
Совмещенные нулевые и защитные проводники:
Обозначение PEN.
Специальные проводники:
PEL, PEM и другие в соответствии со стандартами.
Такая стандартизированная маркировка позволяет однозначно определить назначение каждого отдельного провода
Это особенно важно при организации питания электроустановок и подключении нагрузок. Соблюдение установленных правил маркировки является критическим для обеспечения безопасности
Примеры применения буквенно-цифровой маркировки
Буквенно-цифровые обозначения широко применяются при монтаже и эксплуатации реальных электроустановок. Рассмотрим типовые примеры.
В однофазных цепях:
- Фазный провод L имеет маркировку L.
- Нулевой провод N маркируется буквой N.
- Заземление PE обозначается как PE.
В трехфазных сетях:
- Фазы L1, L2 и L3 маркируются соответственно L1, L2, L3.
- Нулевой провод N обозначается буквой N.
- Заземление PE маркируется как PE.
При монтаже распределительных щитов:
- Автоматические выключатели и отходящие линии получают обозначения в соответствии с фазировкой (L1, L2, L3, N, PE).
- На многополюсных аппаратах маркируются все соответствующие контакты.
На принципиальных электрических схемах:
- Последовательно применяются стандартизированные обозначения проводников и элементов схемы.
- Маркировка полностью соответствует выполненным подключениям на месте монтажа.
Такая система буквенно-цифровой маркировки позволяет однозначно идентифицировать все элементы электроустановки
Соблюдение стандартов в маркировке критически важно для обеспечения безопасности
