Слесарные работы
Осталось вырезать то, что разметили. Многие умудряются выкрутить вентиль с юбкой, но я сделал проще. Аккуратно вырезал его болгаркой. Получилось отверстие
диаметром в 100 мм под трубу.
Крышка мангала
Крышка мангала вырезается по намеченному контуру, но есть несколько нюансов:
По бокам режем кругом шириной 2,5 мм чтобы зазор был хорошим. Режем сразу или в два этапа, сначала кругом в 1мм потом вторым в 2,5
Во время готовки крышку в любом случае поведет и этих зазоров должно хватить на компенсацию перекоса.
Режем очень осторожно, соблюдая технику безопасности. Метал в баллоне, находится под напряжением. Режьте сначала продольные швы
Потом 2 поперечных, но по краям оставьте недорезы. И по очереди, после, аккуратно срежьте. При этом крышка частично распрямится и станет шире баллона. Это не страшно, при желании все можно подогнуть.
Петли можно взять обычные дверные, но помассивнее. Лучше гаражные они будут надежнее.
После подгона крышки по контуру наварите юбку листы шириной 3 см. чтобы прикрыть щель. Еще раз примерьте, подгоните размер и можно приваривать петли.
Режьте сначала продольные швы. Потом 2 поперечных, но по краям оставьте недорезы. И по очереди, после, аккуратно срежьте. При этом крышка частично распрямится и станет шире баллона. Это не страшно, при желании все можно подогнуть.
Петли можно взять обычные дверные, но помассивнее. Лучше гаражные они будут надежнее.
После подгона крышки по контуру наварите юбку листы шириной 3 см. чтобы прикрыть щель. Еще раз примерьте, подгоните размер и можно приваривать петли.
Вот собственно и все. Козлы и крепление мангала, а так же прочие удобства сделаете сами под свой рост и на ваш вкус. Вот что в итоге должно у вас получиться. Думаю, даже лучше сделаете, тк это мой первый опыт.
Общие рекомендации при обработке баллонов:
- Резать металл необходимо болгаркой. При обработке «автогеном» разрез получается неровным, и края придется дополнительно обрабатывать.
- На дне мангала можно сделать небольшие отверстия диаметром 6 мм для того чтобы стекала вода, если мангал хранится на улице.
- Концентрические сварные швы, которыми привариваются полусферы боковин к цилиндрическому корпусу, имеют технологическую особенность. Внутри расположены центровочные кольца, которые удерживают конструкцию при заводской сварке. Их можно использовать в качестве опор для крышки. Или не заморачиваться и сделать, как описано выше.
- В баллонах для ГБО имеется фланец для установки мультиклапана и вентиляционного короба. Он расположен на цилиндрической части корпуса. Не удаляйте его без особой необходимости. При создании конструкции с крышкой, к нему можно подсоединить дымоход;
- При наличии вентиля на торце – его можно срезать, а отверстие заглушить. Или организовать дымоход с коленом 90º.
Важно! Перед началом работ обязательно провентилируйте баллон. Остатки газа при попадании внутрь искр от болгарки, могут взорваться. Идеальный вариант – заполнить емкость водой, и слить ее
Как это сделать правильно читайте ниже.
Идеальный вариант – заполнить емкость водой, и слить ее. Как это сделать правильно читайте ниже.
При наличии бокового фланца (в баллонах для ГБО) можно установить его отверстием вниз на солнце. Остатки газа тяжелее воздуха, поэтому при небольшом нагреве он выйдет наружу. После этого продуйте баллон сжатым воздухом.
Чертежи и расчеты
Следующим моментом подготовки будет составление чертежей и проведение расчетов. При составлении чертежа нужно тщательно продумать все детали. К ним относится расположение:
- поддувальных отверстий;
- ножек;
- трубы для вывода дыма;
- вырезов для шампуров;
- петель;
- уголка;
- ручки;
- полочки для дров;
- подставка под баллон.
После, на баллоне нужно расставить разметку согласно чертежу. Разрез под крышку будущего гриля желательно делать ровно посередине баллона, не забывать при этом отставлять небольшие отступы с торцов. Например, для 50 л емкости отступ с каждой стороны будет равняться 20 мм.
Меры предосторожности
При изготовлении жаровни из газового баллона следует быть очень аккуратным и перед началом работы соблюдать меры предосторожности. Даже пустой он содержит остатки пропана и конденсат, что при попытке вскрыть его может привести к взрыву
Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ
Перед изготовлением гриля из газового баллона необходимо тщательно выпустить из него весь газ
Чтобы удалить конденсат, нужно при помощи газового ключа открыть вентиль и перевернуть баллон вниз отверстием на несколько часов. После этого пустую емкость наполняют водой, содержащей моющее средство. Оставить раствор на несколько дней. За этот период все вредные и опасные вещества отстанут от стенок будущего гриля, и с ним можно начинать спокойно работать.
Этапы изготовления
Изготовление гриля своими руками состоит из нескольких этапов – разметка, распиливание, сборка, установка ножек, монтаж крышки и ручки. После того, как баллон обработан мыльным раствором, можно начинать работу.
Разметка емкости в 50 литров стандартный диаметр, которой 96 см:
- положить баллон на бок;
- от продольной сварочной линии отмерить в обе стороны по 24 см, что разделит емкость ровно пополам, и нарисовать первую горизонтальную линию;
- с обоих торцов отмеряют по 3 см и наносят еще разметки, вкруговую;
- оставить на первой линии несколько отметок под шампуры, расстояния между ними при этом должны быть не более 8-10 см;
- последней разметкой обозначить крышки, при этом с передней стороны отмеряют от первой горизонтальной линии 10 см вверх и рисуют еще одну.
Распиливание и сборка:
- распилить баллон пополам по первой линии при помощи «болгарки»;
- приварить или закрепить при помощи болтов один край крышки;
- только после этого вырезать боковые стороны крышки по второй горизонтальной линии;
- приварить с наружной и внутренней стороны, между петлями, уголки-ограничители, которые будут препятствовать деформации крышки;
- с обоих торцов закрепить при помощи сварки стальные полоски, которые позволят фиксировать крышку при закрывании гриля;
- для того, чтобы крышка не запрокидывалась назад, к ней с одной или обеих сторон приваривают цепи;
- на первой продольной линии сделать выемки по разметкам при помощи болгарки;
- на параллельной стороне напротив каждого углубления просверлить отверстия Ø 1 см;
- сделать дрелью несколько отверстий на дне жаровне в шахматном порядке (для хорошей тяги);
на месте бывшего вентиля приварить трубу.
Монтаж ножек.
Ножки прикрепляют с торцов гриля, с каждой стороны по две штуки. Между собой их желательно укрепить при помощи уголков, что обеспечит конструкции большую устойчивость.
Перед монтажом следует определить высоту жаровни. Самой оптимальной считается 1 метр, но можно сделать чуть выше или ниже, ориентируясь на свой рост.
Для закрепления ножек гриль переворачивают вверх днищем. Затем просверливают в нем 4 отверстия, в которые вставляют болты резьбой наружу. Их можно как приварить, так и привинтить к ножкам. В первом случае крепления сначала приваривают к днищу затем к опоре. Во втором – к ножкам приваривают гайки, к которым и прикручиваются, предварительно вставленные в днище, болты.
Внизу под грилем к ножкам можно прикрепить решетку для дров и других принадлежностей для барбекю.
Установка ручки.
Просверлить с лицевой стороны 2 отверстия. Вставить в них болты и прикрутить ручку. Можно использовать как готовые, сделанные из жаропрочных материалов, так и сделанные самостоятельно из металлического прута.
Как правильно вскрыть пропановый баллон
Безопасная работа достигается путем грамотно выполненных подготовительных работ. Промытый баллон необходимо разрезать на две половины болгаркой, процесс производится максимально близко к сварному шву. Боковые стенки не демонтируются, их предназначение состоит в защите огня от ветра, поддержки температурных показателей. Опорные кольца не стоит распиливать, их задача состоит в поддержании крышки при закрытом состоянии.
Вскрытие газового баллона
Чем покрасить
С эстетической точки зрения необходимо окрасить баллон. Процесс является выбором каждого индивидуально, вовсе не обязательно тратить на него силы и время. Для окраски мангала из газового баллона следует использовать качественные компоненты, не разлагающиеся под воздействием высоких температур, не меняя вкусовые качества еды.
Перед покраской наносится слой грунтовки, которая подбирается на рынке в соответствии с типом краски. Перед приобретением следует изучить предназначение и инструкцию, температурные показатели краски должны быть более 600 градусов. Как правило, данные материалы экологически чистые, поэтому возможно покрасить сооружение не только снаружи.
Пошаговая инструкция по изготовлению своими руками
- Распиливание. Это наиболее ответственный этап, так как от его качества зависит внешний вид будущего мангала и его эксплуатационные характеристики. С помощью болгарки необходимо сделать разрезы строго по намеченным линиям. Предварительно следует открутить полностью вентиль разводным ключом или срезать болгаркой, поливая водой для предотвращения случайного возгорания остатков газа от искры.
Распиливание баллона болгаркой по намеченным линиям
Приваривание петель к крышке мангала
Изготовление ножек для мангала
Привариваем уголок к ножкам для создания прочности и исключения деформации баллона

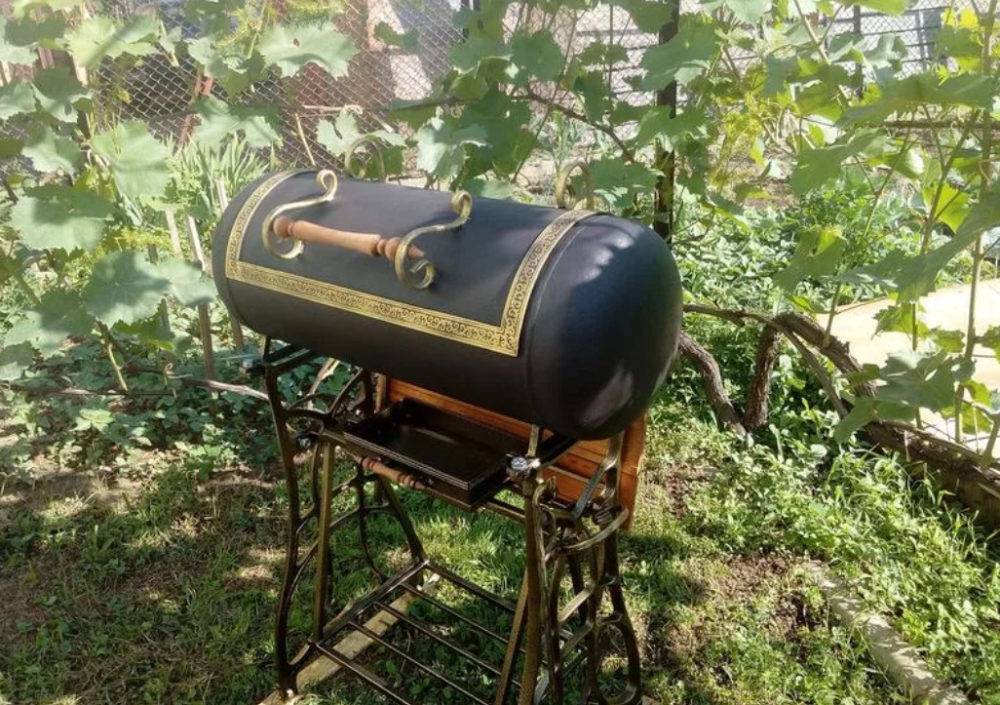

Ножки для мангала — коптильни со старой швейной машинки с колесиками
Отверстия в баллоне для системы вентиляции
Дымоход на торце мангала из газового баллона
Как сделать с коптильней
Если хорошо постараться и приложить некоторые усилия, то ваш мангал может превращаться в домашнюю коптильню. Главным условием любой коптильни является полная герметичность.
Делается она, так же как и мангал, но только к ней добавляется топка, которую изготавливают из железного листа или небольшого газового баллона. Для этого часть днища мангала спиливают и приваривают к нему топку.
Дымоход является основным элементом коптильни. Его можно сделать самостоятельно или купить в магазине специальную трубу.
Мангал — коптильня с дымоходом из двух газовых баллонов
К процессу копчения можно будет приступать уже после того, как вы полностью прокалите мангал и топку дровами, чтобы запах газа метана полностью выветрился и не пропитал мясо или рыбу во время копчения.
Выбор вида краски
Для окрашивания мангала из баллона лучше всего использовать термостойкие краски, так как максимальная температура в нём может достигать более 700 градусов. Для этого надо внимательно прочитать инструкцию.
Краски должны защищать металл от проявления ржавчины, а также от перепадов температур при попадании воды на его раскалённую поверхность.
При нагревании краска не должна выделять вредные для организма человека вещества и не вступать в химическую реакцию с другими веществами.
Термостойкая краска для окрашивания мангала
Этапы покраски
- Перед началом окрашивания поверхность баллона следует очистить от старой краски с помощью дрели и специальной металлической насадки или наждачной бумаги.
- Затем всю поверхность обезжирить спиртом, ацетоном или растворителем.
- Краску перед нанесением необходимо хорошо перемешать до получения однородной консистенции и удаления возможных осадков и сгустков. Если краска слишком густая, то можно разбавить её небольшим количеством растворителя.
- Наносить краску можно кистью или валиком в несколько слоёв, до получения красивой и гладкой поверхности. Каждый слой должен просыхать от получаса до двух часов в зависимости от вида краски.
При окрашивании мангала на улице температура воздуха не должна быть ниже 20 градусов и выше 40, так как при минусовых температурах краска начнёт замерзать, а при слишком высоких моментально сохнуть.
Акриловые жаростойкие краски сегодня являются наиболее востребованными и выпускаются они в аэрозольных баллонах. Благодаря уникальному составу они считаются наиболее безопасными, быстросохнущими, эффективными и долговечными. Также они обладают антикоррозийными свойствами.
Краску нельзя распылять вблизи открытого огня и во время работы необходимо надевать респиратор для защиты органов дыхания.
Распыляется на расстоянии 20 сантиметров и наносится в несколько слоёв. Время высыхания каждого слоя примерно 2 часа.
Палитра цветов достаточно большая, но самыми популярными всегда остаются чёрный и серебристый цвета.
Акриловая термостойкая краска для мангала
Мангал-коптильня
Основное отличие коптильни — герметичность. Делается мангал-коптильня точно так же, как описано выше, но к конструкции добавляют топку. Для этого спиливают половину днища — это место для топки. Саму топку делают из листового железа или любого другого подходящего материала.

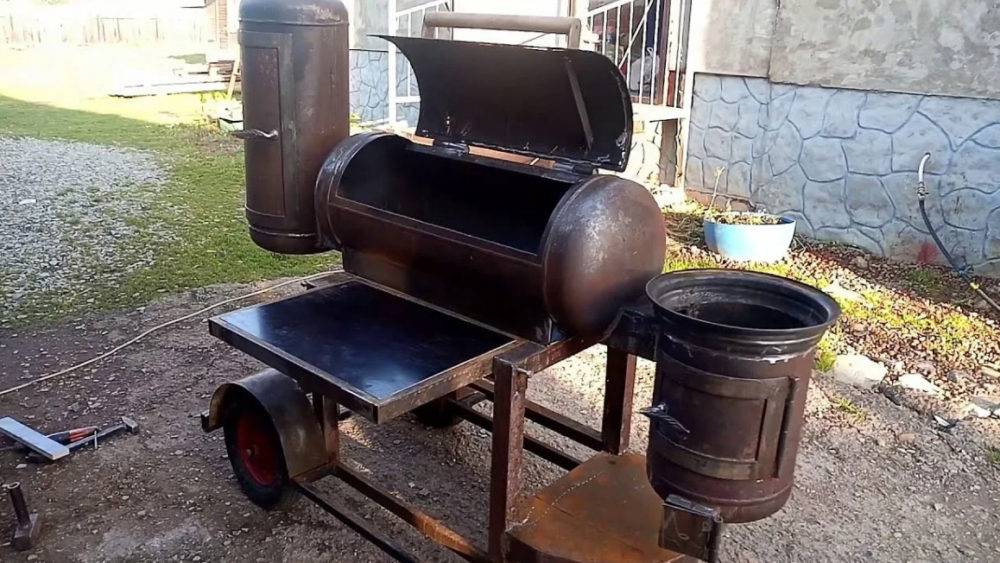

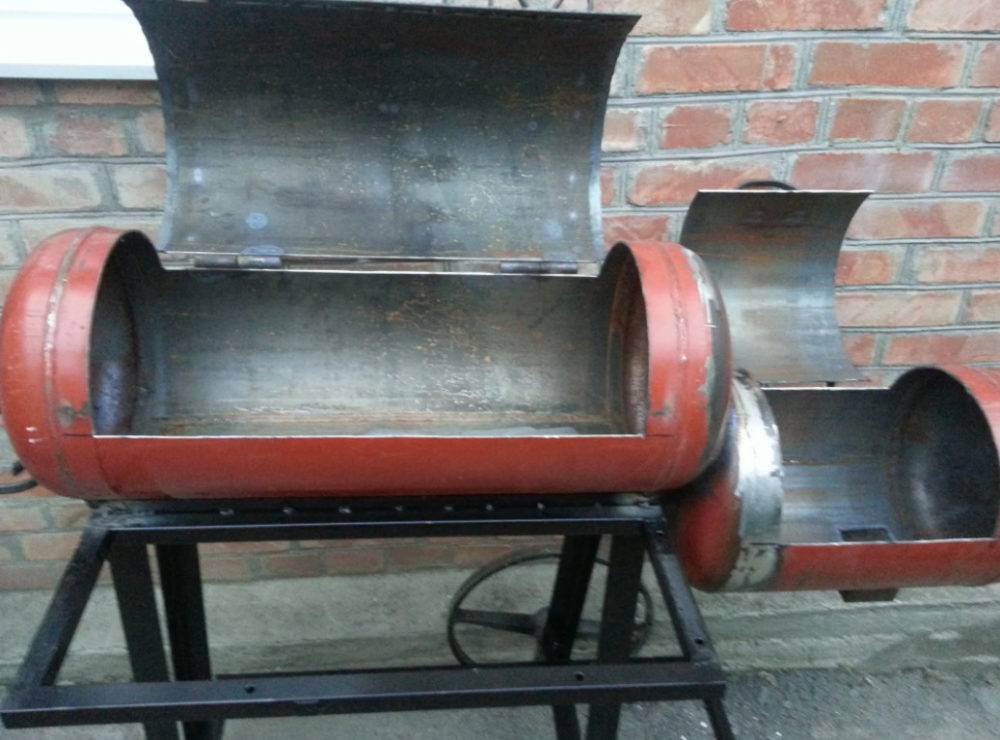

Мангал-коптильня из двух баллонов разного размера
Некоторые умельцы делают топку из баллонов поменьше. Готовую топку приваривают к мангалу и получают необходимую конструкцию. Обязательным элементом коптильни является дымоход. Готовый дымоход можно приобрести в магазине, а можно изготовить самостоятельно.
К копчению можно приступать уже после того, как будет произведена прокалка мангала дровами. Если запах газа впитался в баллон очень сильно, то придется протопить мангал несколько раз, до тех пор, пока запах не исчезнет окончательно.
Не забывайте, что для коптильни необходим дымоход
Подготовительный этап перед разборкой баллона
Перед началом работ убедитесь, что все инструменты, материалы, составляющие есть в наличии.
Промытый и очищенный от остатков частиц газа баллон надо положить на ровную твердую поверхность для нанесения разметки.
Выполнение разметки
Рассмотрим пример разметки типового баллона на 50 литров с диаметром 96 см
Это значение нам важно для точного определения разметки на поверхности баллона. Делаем разметку пошагово:
- Делим 96 см на 4, получаем 24 см.
- Определяем место продольного шва.
- Отступаем от него 24 см в обе стороны.
- Проводим линию вдоль.
- Производим круговую разметку, делая отступ сверху и снизу по 3 см.
- Расстояние между продольными линиями должно быть в пределах 10 см – для удобной выкладки шампуров в дальнейшем.
- Для разметки крышки определяем, какую часть она должна составлять от всего объема баллона. Обычно это меньшая часть, которая составляет менее половины длины конструкции, тогда от продольного центрального шва делаем отметки вверх на 10 см, проводим продольную линию.
- Разметка отверстий или прорезей для притока воздуха должна быть произведена с учетом минимальной возможности их закупорки жировыми скоплениями от приготовления продуктов или золой. Отверстия должны способствовать удобному выходу продуктов сгорания и обеспечивать движение воздуха внутри агрегата.
Все места реза должны быть четко видны.
При обработке краев надо учесть герметичность конструкции, поэтому желательно, чтобы все металлические края были ровными и гладкими.
Мангал из газового баллона своими руками
Из газового баллона можно сделать еще одно полезное приспособление – мангал, которое используется во время отдыха на природе, для того чтобы приготовить мясо.
Чтобы определиться с конструкцией, потребуется рассмотреть виды мангалов, которые делают из баллонов.
Таблица №1. Разновидности мангалов
| Вид, иллюстрация | Описание |
| Этот вариант предполагает возможность обжаривания мяса на открытом огне. |
| Мясо погружают во внутреннюю часть конструкции, где оно обрабатывается, горячим дымом. |
| Это универсальная конструкция, которая может использоваться для барбекю и для копчения. |
Мангал для барбекю
Коптильня
СмокерПеред тем, как приступить к изготовлению мангала своими руками, опять же понадобится удалить из баллона остатки газа. Причем сделать это лучше вдали от двора, иначе запах будет долго выветриваться.
Таблица №2. Инструкция по изготовлению мангала
| Шаг, № | Описание | Иллюстрация |
| Шаг 1 | Для начала потребуется срезать верхнее кольцо от баллона. |
|
| Шаг 2 | Затем следует перейти к этапу разметки: — для крышки: за середину берем стык, от которого отступаем по 25 сантиметров с каждой стороны; — для подачи воздуха: от стыка в стороны отступаем по 12 сантиметров. После чего необходимо сделать разрезы в местах, где будут петли для крышки. Причем для удобства сварки, пока не следует делать других разрезов. |
|
| Шаг 3 | Когда петли и крепежи для ручки будут зафиксированы, потребуется разрезать конструкцию по оставшимся меткам. |
|
| Шаг 4 | Теперь с каждой стороны следует проделать отверстия для подачи воздуха. |
|
| Шаг 5 | Теперь потребуется установить металлические распорки на крышку с обратной стороны. |
|
| Шаг 6 | Далее следует с помощью дрели и сверла соответствующего размера, сделать проемы под шампуры. Рекомендуется делать их шире, чтобы туда могли поместиться любые шампуры. |
|
| Шаг 7 | Затем необходимо приварить к краю конструкции металлическую пластину с отверстиями под шампуры. |
|
| Шаг 8 | Теперь следует другим куском металла заварить отверстие, которое осталось от вентиля. |
|
| Шаг 9 | Далее необходимо взять трубы из металлического профиля, нарезать их по размерам и сварить стойку под мангал. Должна получиться конструкция как на фото. |
|
| Шаг 10 | Затем потребуется сделать съемный стол. Изготавливают его из уголков, а затем обшивают досками. |
|
| Шаг 11 | Далее следует приварить ручки к конструкции и навес-ограничитель. |
|
| Шаг 12 | Необходимо обшить древесиной столик. |
|

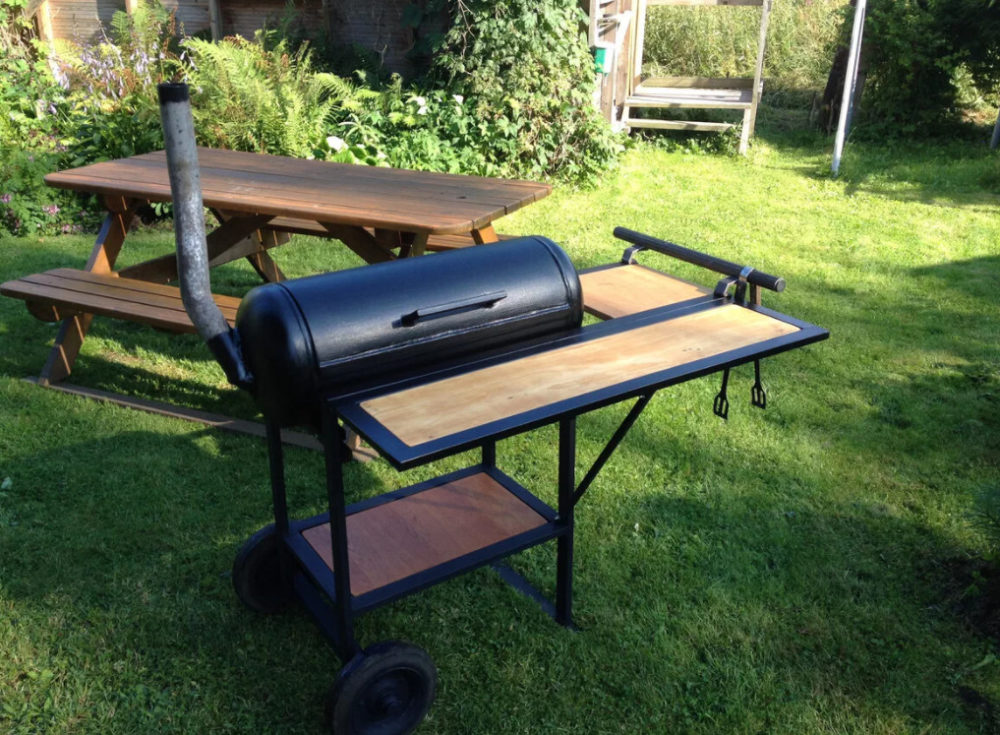

Готовый мангал будет иметь следующий вид
Как покрасить мангал?
Поскольку мангал используется на открытом воздухе, конструкцию в обязательном порядке придется покрасить. Наличие покрытия позволит уберечь изделие от отрицательного воздействия окружающей среды. Конечно, требуется наружная покраска, потому что сделать это внутри не получится.
Следует внимательно относиться к выбору покрытия, ведь оно должно соответствовать следующим критериям:
- в составе должны находиться вещества, защищающие металл от коррозии. Следует выбирать покрытие устойчивое к высоким температурам (до 480 градусов);
- поскольку мангал используется для приготовления еды, краска должна быть безопасной с точки зрения экологии. Как правило, на упаковке располагается соответствующая маркировка.
Краски продаются как в банках, так и в виде аэрозоля. Второй вариант является практичным, потому что не придется использовать кисточки.
Пример жаропрочной краски для мангала или барбекю
Что ещё можно сделать из газового баллона – нюансы изготовления
На основе газового баллона можно сделать десятки вариаций гриля, барбекю и коптилен. Для удобства коротко опишем некоторые из таких приборов:

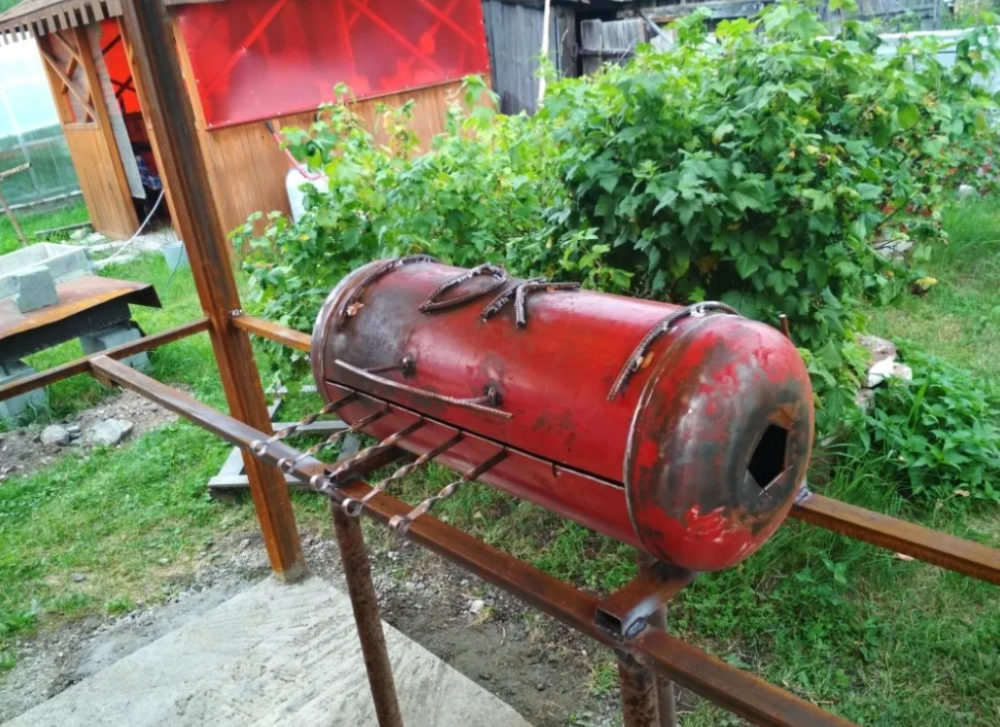

- Открытый мангал из газового баллона. Самый простой тип конструкции из газового баллона. Такой мангал может сделать даже школьник.
Для создания такого «шедевра» потребуется минимум затрат и времени
- Барбекю. Этот вариант конструкции мы описали подробно выше. Особенность этой конструкции – наличие откидывающейся крышки.
- Коптильня отличается от барбекю тем, что в ней в обязательном порядке присутствует топка.
Топка для коптильни из газового баллона играет роль маленькой печки. Её задача − поставлять в отделение для копчения тёплый пар постоянной температуры Все сооружение должно быть герметичным. В обязательном порядке конструкция снабжена дымоходной трубой.
- Смокер – носит второе название паровоз. Лучше делать его на основе точно построенных чертежей. Это детище народного умельца, ведь агрегат сочетает в себе функции сразу нескольких приспособлений – мангала, гриля, коптильни и барбекю.
Принцип работы смокера Одним баллоном, конечно, не обойтись, каждой трубе отведена своя функция. В таком изделии присутствуют все опции, которые доступны подобным сооружениям: мангал, барбекю, коптильня, гриль.
Как сделать коптильню из газового баллона
Рассмотрим некоторые особенности изготовления коптильни из двух баллонов.
| Иллюстрация | Описание действия |
| Основанием под мангал-коптильню своими руками из газового баллона может служить подставка под старую швейную машину или вот такая сварная конструкция. |
| Заранее продумываем варианты крепежа выдвижного или складного столика. Конструкция может быть разной. | |
| Готовим баллоны, соблюдая инструкции выше. Каждый из них разрезаем, как простые жаровни-барбекю. Коптильню из газового баллона своими руками лучше выполнять по чертежам. |
| Единственное отличие − в топке необходимо сделать отверстие для «поддувала», которое позволит контролировать процесс тления углей. Которые, в свою очередь, будут создавать необходимый для копчения дым. | |
| К крышке с удобной вам стороны приварите ручку для её открывания и транспортировочные рукоятки. |
| В топку размещаем специальную сетку для укладки щепы. | |
| Начинаем работы по созданию дымохода. Привариваем «колено» и основную трубу. |
| Сверху прикрываем её регулируемой «шторкой». | |
| И вот такая многофункциональная коптилка из газового баллона своими руками у нас получилась. |
Коптильня холодного копчения – от чертежа по сборке до тестовых испытаний вкусовых качеств ароматного деликатеса. В специальной публикации нашего портала мы подробно расскажем о коптильнях холодного копчения. Вы узнаете особенности процесса холодного копчения, схему устройства и принцип работы коптильни холодного копчения и как сделать коптильню своими руками.
Гриль из газового баллона своими руками
Гриль из газового баллона – это вариация барбекю. С одним лишь отличием − для создания этой конструкции в баллон обязательно привариваются уголки для крепления специальной сетки.
Барбекю своими руками из газового баллона
Пример изготовления барбекюшницы из газового баллона своими руками мы подробно рассмотрели в этой статье. Если у вас остались вопросы о том, как самостоятельно сделать мангал-барбекю из газового баллона, посмотрите это видео:
Шашлычница своими руками из газового баллона
Роль шашлычницы может исполнять любая из самоделок, рассмотренных в этом обзоре. Даже открытый мангал прекрасно справится с этой задачей. Однако следует помнить, что чаще всего такие конструкции не защищены ни от ветра, ни от дождя.

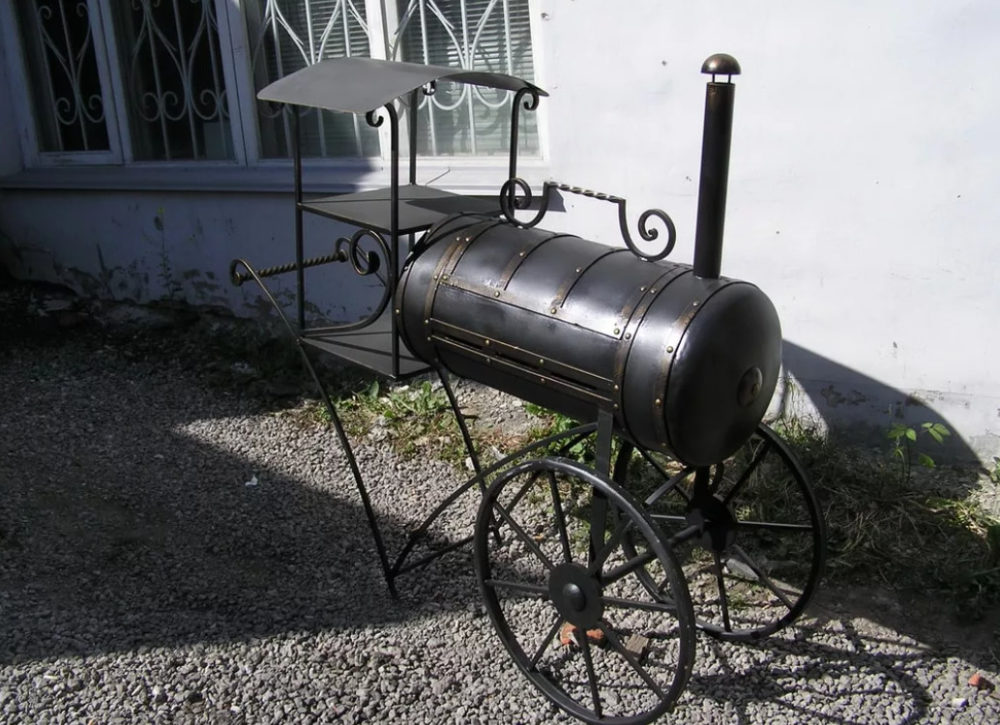

Как сделать своими руками из газового баллона мангал-паровоз
Это одна из самых сложных и максимально трудоёмких задач, которую ставят перед собой настоящие мастера работы с металлом.
Создать такую конструкцию новичку не по силам. «Самоделка» такого типа способна решать сразу несколько задач: это и мангал, и коптильня, и гриль, и барбекю. Каждый отсек выполняет свою задачу. Такие мангалы обладают высокой производительностью за счёт герметичной конструкции, здесь практически нет потерь тепла.
Если вы решились создать мангал-паровоз, то из этого видео вы узнаете, как сварить мангал из газового баллона.
https://www.youtube.com/watch?v=FWmPNwvEUP4

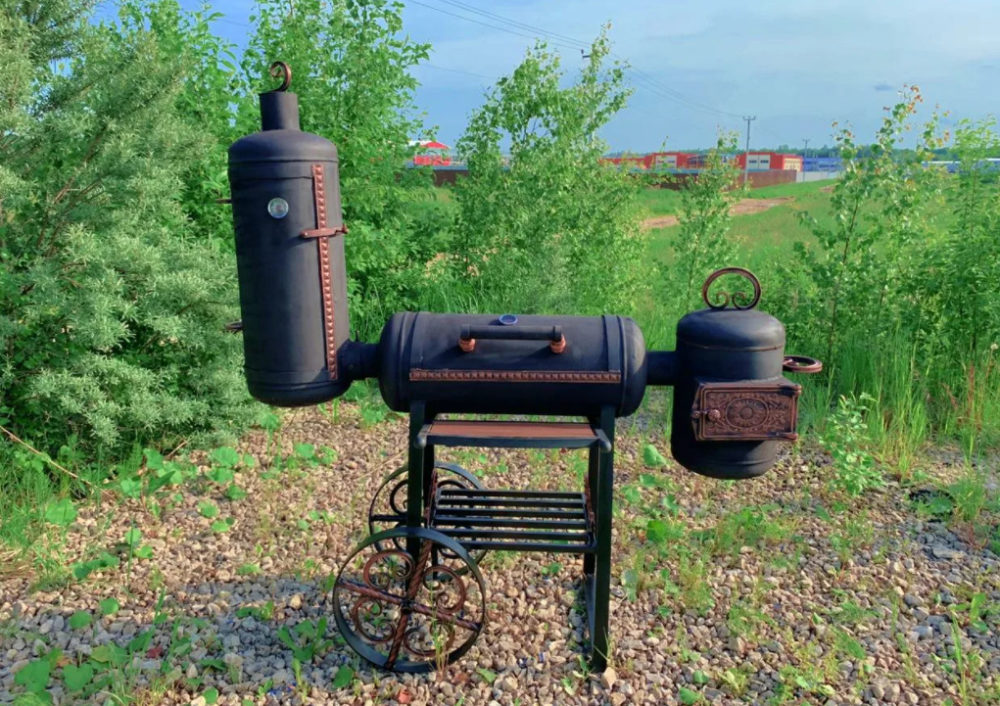

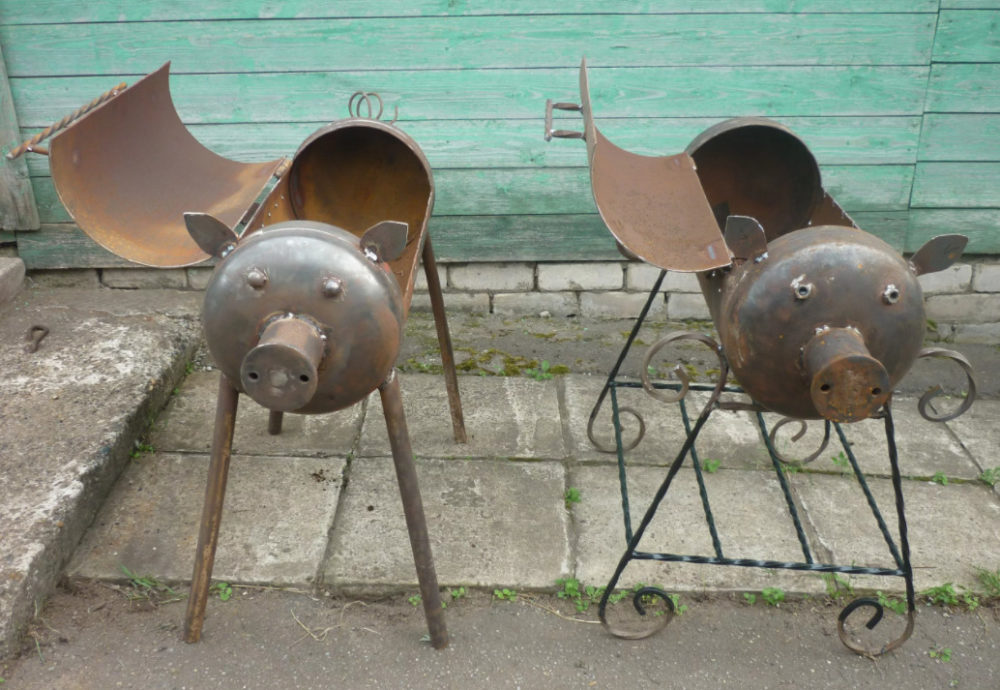

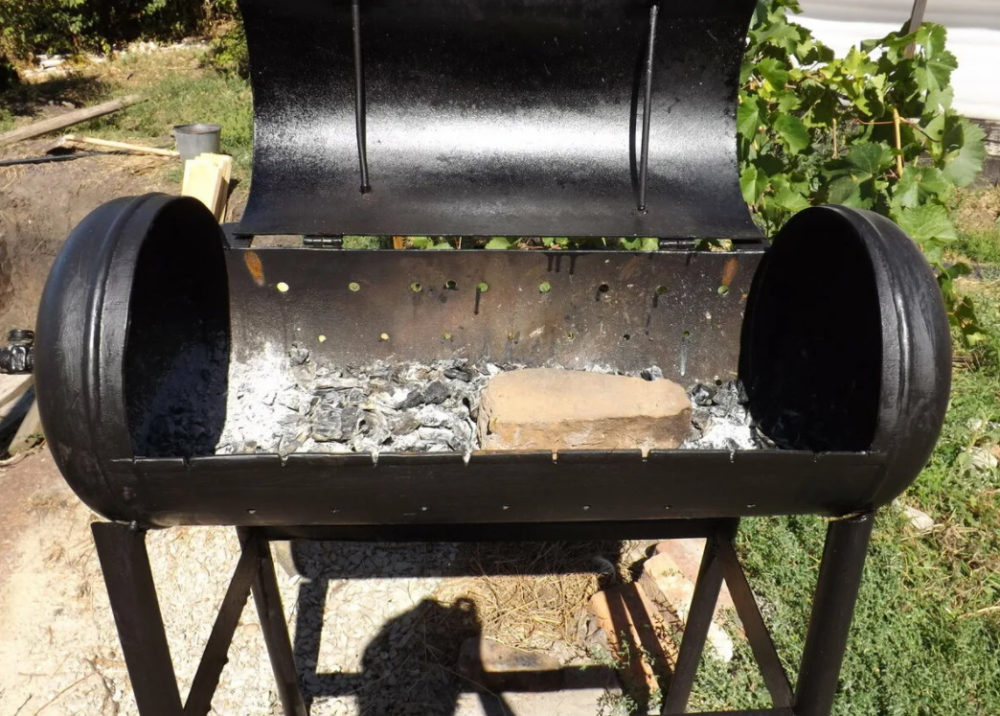

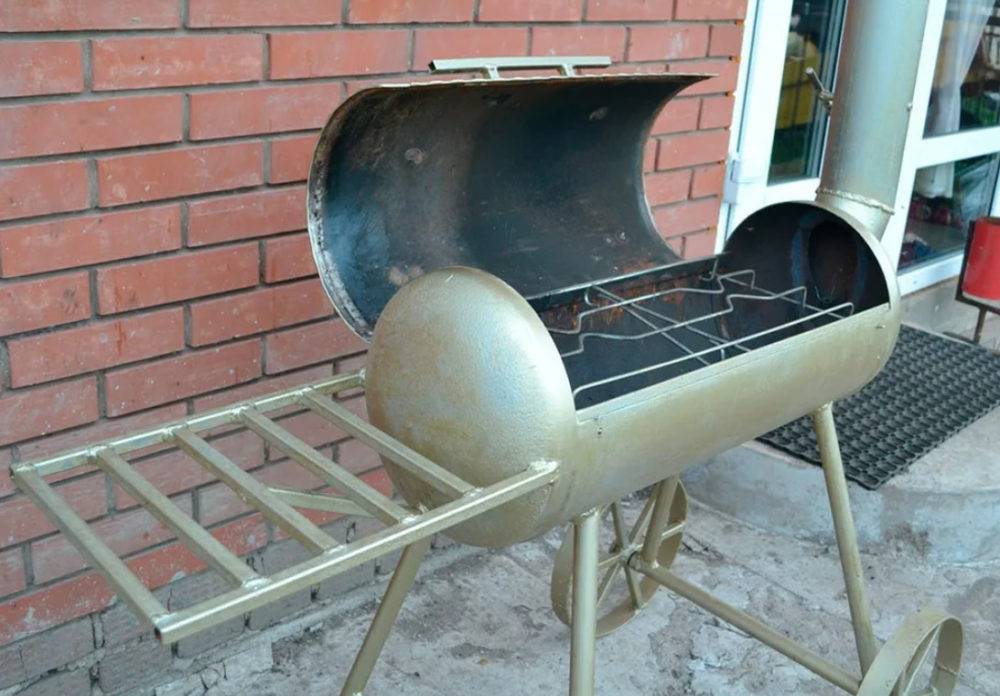

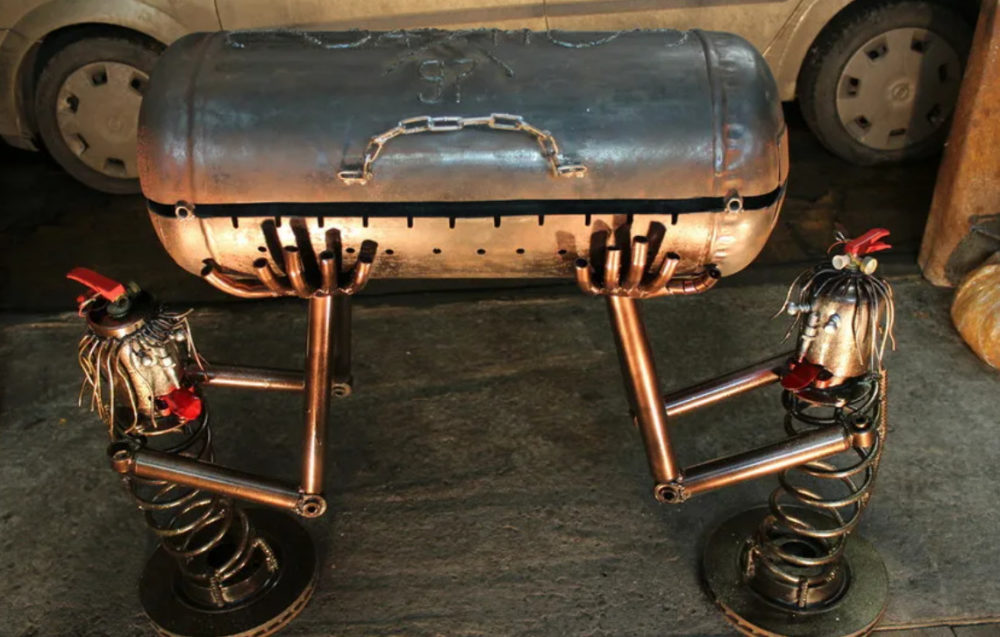

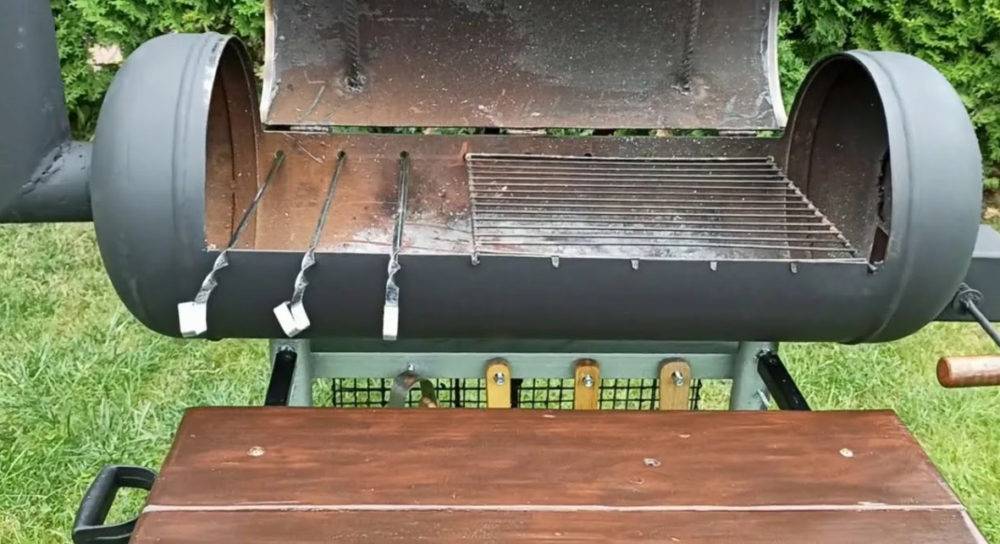

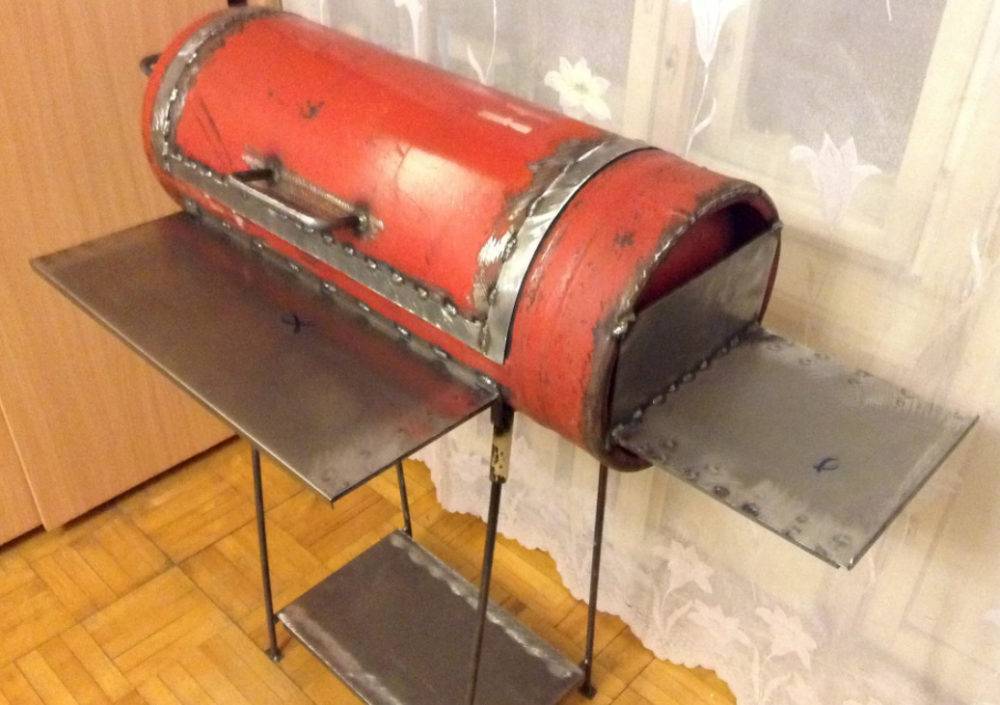

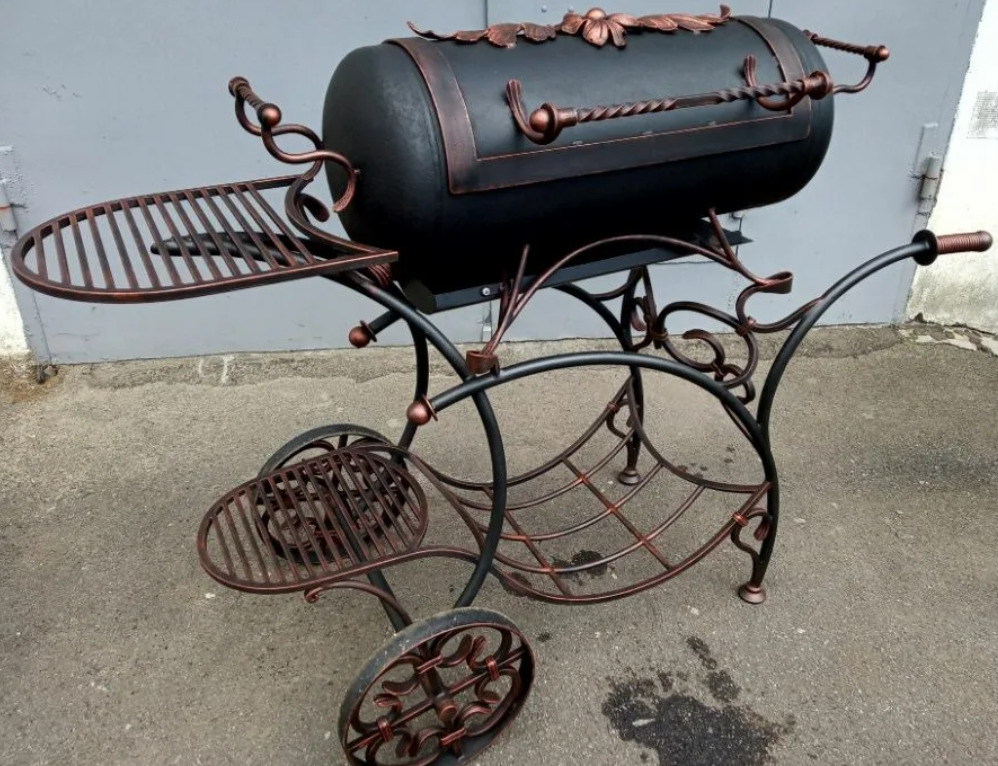

Фото мангала из газового баллона
Источники
- https://agronomya.com/mangal-iz-gazovogo-ballona.html
- https://maja-dacha.ru/mangal-iz-gazovogo-ballona-svoimi-rukami/
- https://okmangal.ru/mangaly-barbekyu/kak-sdelat-mangal-iz-gazovogo-ballona/
- https://remontkit.ru/remont/mangal-iz-gazovykh-ballonov.html
- https://morflot.su/mangal-iz-gazovogo-ballona-chertezhi-s-razmerami/
- https://homius.ru/mangal-iz-gazovogo-ballona-svoimi-rukami.html
- https://stroychik.ru/raznoe/mangal-iz-gazovogo-ballona-bochki-truby
- https://grounde.ru/kak-samostoyatelno-izgotovit-mangal-iz-gazovogo-ballona.html
- https://m-strana.ru/articles/mangal-iz-gazovogo-ballona/
Техника безопасности при резке газового баллона
Сразу приступать к резке заготовки нельзя. Внутри остается горючий газ, попутно присутствует газолин (газ в виде жидкости). Если начать любую механическую обработку: сверление или резание, – возможна искра, которая вызовет взрыв. Нужно удалить остатки горючих веществ изнутри емкости.
Отвинчивание вентиля
Бывает довольно трудно отвинтить вентиль. За долгие годы эксплуатации между элементами образуются довольно прочные связи, часто наблюдается диффузия одного металла в другой. Нужно поступить так.
- Закрепить баллон от возможного поворота вокруг оси. Здесь используют ремни или толстая проволока.
- На вентиль устанавливается газовый ключ (№ 2).
- Его можно удлинить трубой примерно на 1 м.
- Выбрать положение так, чтобы у полученного рычага был ход не менее 40…50 см.
- Резко надавить на рычаг, создать ударную нагрузку.
В большинстве случаев подобный подход оказывается эффективным. Чтобы облегчить срывание вентиля можно обстучать горловину молотком.
Баллон заполняется водой. Она выдавит наружу все имеющиеся горючие вещества. Теперь можно разрезать газовый баллон.
Внимание! Все процедуры желательно проводить подальше от жилой территории. Выделяется довольно неприятный запах.
Мангал из трубы и с трубой
Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.
Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки
Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.
Мангал с трубой
Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.
Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному
О том, как сделать простой кирпичный мангал, читайте тут.
Опасности
При изготовлении гриля из обычного баллона нужно учитывать потенциальные опасности, которые могут повлиять на качество изделия, а именно:
- Плохо проведенные сварочные работы обязательно скажутся на прочности гриля. Если вы не компетентны в данном вопросе, лучше всего воспользоваться услугами опытных специалистов.
- Используя термостойкое покрытие для своего изделия, вы существенно подымите его эстетический вид.
- Готовая конструкция будет иметь внушительный вес, что повлияет на удобство транспортировки.
Учитывайте вышеприведенные нюансы при изготовлении собственного мангала.
Как правильно резать баллон?
Почти всегда внутри металлической емкости остается какая-то часть жидких углеводородов, именуемых газолином. Опасность заключается в том, что при остатке этого вещества жидкость может мгновенно испариться, увеличивая риск разрыва баллона. Поэтому перед резкой металла необходимо удалить из внутренней емкости газолин и прочие газы, а также не дать кислороду проникнуть изнутри к месту разреза!
Выполняется все перечисленное следующим образом:
- При помощи ударной нагрузки и рожкового ключа выкрутите вентиль, позволив тем самым остаткам пропана выветриться наружу.
- Наполните газовый баллон водой, оставив в таком положении на пару суток. Вода за это время растворит жидкие углеводороды. При желании можно использовать мыльную воду.
- Вылейте воду, после чего повторно залейте емкость. Прочно прикройке отверстие каким-нибудь уплотнителем, после чего начните резать металл по схеме.
По опыту многих мастеров можно сказать, что далеко не все с первого раза могут открутить вентиль, поскольку за много лет он прочно «прилипает». Конечно можно воспользоваться кувалдой, но и она, как правило, не всегда помогает. Существует более простой, хотя и требующий большего терпения метод заполнить баллон водой: открутите лишь кран-буксу, ниже которого находится 8-миллиметровое отверстие. Сквозь него спокойно наполните емкость водой при помощи капельницы, после чего разрежьте баллон.
Во время распила вода польется наружу – продолжайте пилить металл как обычно. Поскольку запах газолина сложно назвать приятным, то выполнять работы своими руками рекомендуется в дали от жилых построек на открытой местности. По идентичной причине же стоит позаботиться о наличии респиратора с газовой защитой! Получившиеся детали нельзя сразу использовать для сборки мангала, необходимо вначале прокалить составляющие на костре, дабы избавиться от грязи, накопившейся внутри.
Места под шампура и гриль-сетки для барбекю
Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.
Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.
Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.
