Делаем лучевую систему отопления своими руками

Структура системы лучевого отопления

Любая отопительная система имеет в своей структуре источник тепла (котел, печь, бойлер), приборы обогрева (радиаторы, конвекторы), трубы, запорную и регулирующую арматуру и в большинстве случаев циркуляционный насос

Лучевая схема также подразумевает применение указанных выше элементов, а также важное и отличающее ее от других оборудование – коллектор

Многие из перечисленных структурных составляющих стандартны, поэтому останавливаться на их описании нецелесообразно. Ниже будут рассматриваться только те из них, к которым предъявляются особые требования.

Источники тепла

Как известно, это основной агрегат любой системы обогрева дома, к выбору которого следует подходить обоснованно. Лучевая схема конструктивно достаточно сложна и, соответственно, требует мощного оборудования.

Коллектор отопления

Вторым по важности элементом в такой системе теплоснабжения является коллектор. Он представляет собой устройство в виде короткой трубы с многочисленными патрубками для подключения радиаторов

В литературе часто можно встретить другое его название – гребенка.

Рисунок 2 – Отопительный коллектор

Основная его функция заключается в централизованном распределении теплоносителя от источника тепла к отопительным приборам. Так же он позволяет регулировать интенсивность нагрева каждого из них, а также отключать отдельный контур для ремонта или плановой замены без влияния на работу системы за счет установки различного вида запорной и терморегулирующей арматуры.

Лучевое отопление, как двухтрубная система, подразумевает использование двух коллекторов: подачи и отвода, устанавливаемые, как правило, спарено. А для размещения всего узла рекомендуется применение специального шкафа, который не только обеспечит свободный доступ к оборудованию, но и скроет его неэстетичный вид.

https://youtube.com/watch?v=KgwDK9nMGWQ

Циркуляционный насос

Система лучевого отопления подразумевает, как правило, принудительную циркуляцию теплоносителя, поэтому обязательно требует установку насоса.

В зависимости от сложности конфигурации схемы, а также протяженности трубопроводов может потребоваться два устройства, монтируемых как на подаче, так и на обратке.

Трубы

Для организации лучевой схемы теплоснабжения могут использоваться металлические, металлопластиковые и полипропиленовые трубы. При выборе конкретного вида следует исходить не только из стоимости изделий, но и трудоемкости монтажа и ремонта. В связи с этим наибольшее применение нашел вариант из пластика.

Преимущества

Основные достоинства лучевой системы отопления сводятся к следующему:

• простое управление теплопотоком;
• несложное регулирование циркуляции;
• экономия потребления ресурсов;
• относительно недорогая стоимость.

Плюсами являются те свойства, которые улучшают или упрощают управление либо функционирование теплового потока. Регулирование температуры в каждой комнате – не только удобно, но и экономично в плане потребления ресурсов. Вы значительно экономите время, так как в целом схема очень проста.

Также достоинством данного метода стоит выделить возможность использования полипропиленовых и металлопластиковых труб, вместо стальных. Это значительно уменьшает стоимость материалов и позволяет выбрать любой дизайн отделки, так как пластиковые трубы зачастую можно спрятать за стены.

Немаловажным преимуществом использования лучевой разводки системы отопления является сочетаемость с обустройством теплых полов.

Металлопластиковые трубы.

Лучевая система отопления позволяет полностью избежать гидравлических ударов, что немаловажно для дорогой сантехники, которая не переносит большого давления

Лучевая разводка и теплый пол

Лучевую схему можно применять и для обустройства системы «теплый» пол. При грамотно составленном проекте с учетом всех факторов можно отказаться от радиаторов, сделав теплый пол основным источником для отопления.

Тепловые потоки будет равномерно распределяться по всему помещению, не создавая эффект конвекции в отличие от радиаторов. В результате отсутствует циркуляция пыли в воздухе.

Перед тем, как взяться за реализацию идеи по устройству водяных теплых полов, важно учесть следующие особенности:

• на бетонное или деревянное основание укладывается отражающий экран со слоем теплоизоляции;
• сверху укладывается трубы по петлеобразной схеме;
• перед заливкой бетоном производится гидравлическое испытание системы под давлением на протяжении суток;
• финишным слоем выступает стяжка или настил.

Коллектор каждого контура должен оснащаться расходомерами и термостатическими клапанами, которые позволяют вести точный контроль расхода теплоносителя и регулировать его температуры.

При разводке труб можно использовать термостатические головки и сервоприводы. Данные устройства позволяют автоматизировать работу теплого пола. Система будет реагировать на изменения в температуре помещения, настраивая комфортный режим для каждой комнаты.

Лучевая разводка для теплого пола требует оснащения коллектора несколькими комплектующими, которые позволяют контролировать, автоматизировать и управлять напольным отоплением для достижения максимального комфорта и энергоэффективности

При монтаже крайне важно правильно зафиксировать трубы, перед тем, как все заливать стяжкой. Для этого можно использовать утеплитель с пазами, арматурную сетку или скобы

Перед укладкой трубопровода необходимо четко определить маршрут, который теплоноситель будет преодолевать для обогрева пола (не допускать скрещивания труб). Отрезать трубу лучше всего только после полной укладки и подводки к обратному и подающему коллекторам.

Важно, чтобы при заливке трубопровод находился под давлением. Пока бетонная смесь не затвердеет полностью и не пройдет три недели, подавать теплоноситель с рабочей температурой нельзя

Только потом начинаем с 25ºС и через 4 дня заканчиваем проектной температурой.

Главные элементы конструкции

Важнейшим компонентом лучевой разводки являются коллекторы. При проектировании лучевой системы отопления двухэтажного (или многоэтажного) дома коллекторный шкаф потребуется разместить на каждом этаже. Коллекторы и регулирующая арматура (ручная либо автоматизированная) монтируются в шкафы, где к ним обеспечивается удобный доступ во время эксплуатации и периодического или аварийного обслуживания.

Малое по сравнению с тройниковой разводкой число соединений обеспечивает большую гидродинамическую устойчивость всей системы отопления.

Второй компонент – это циркуляционный насос, он обеспечивает создание напора в системе для подачи нагретого теплоносителя по трубам в радиаторы и сбор обратки.

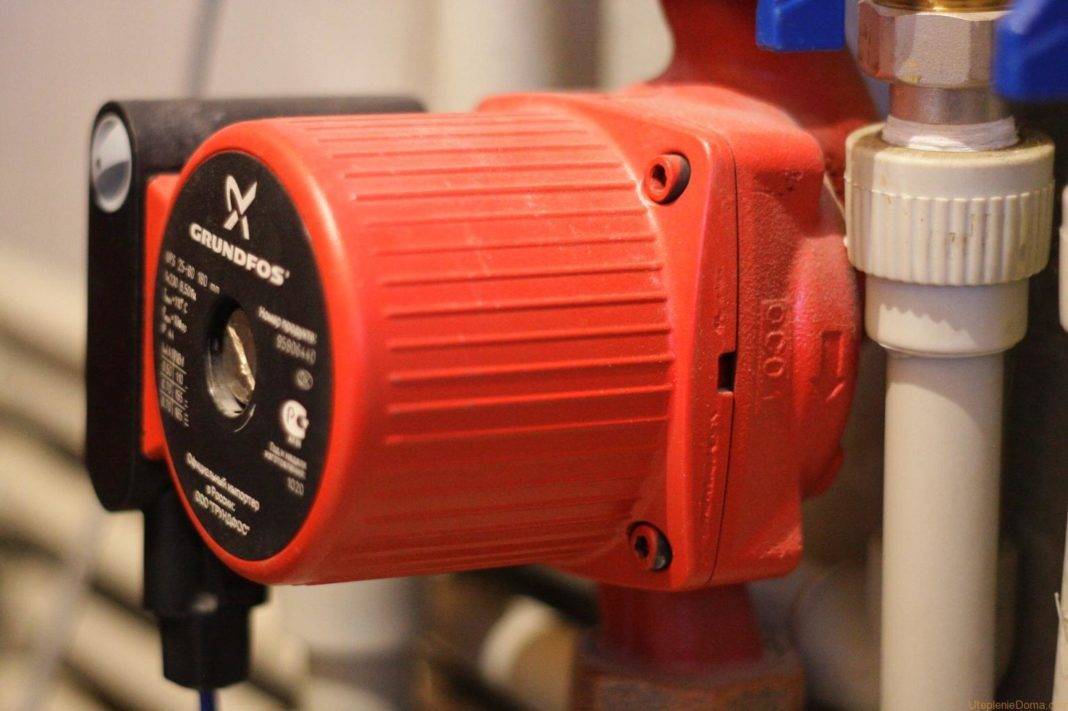

Подбор и монтаж циркулярного насоса

Для лучевой системы отопления чаще всего выбирают вариант нижней подачи горячей жидкости в радиаторы. Для обеспечения ее принудительной циркуляции применяется циркуляционный насос. Его мощности должно хватать, чтобы обеспечить напор, позволяющий теплоносителю достичь самых удаленных теплообменников, включая теплые полы.

Принудительная циркуляция ускоряет оборот теплоносителя по кольцам системы. Это позволяет снизить перепад между входящей и исходящей температурой контура отопления. Такой рос эффективности отопления позволяет либо понизить мощность бойлера, либо иметь больший запас мощности на случай экстремальной погоды.

При подборе устройства учитывают два основных параметра, определяющих его мощность и число оборотов:

• производительность, кубометры в час;
• напор, в метрах;
• уровень шума.

При выборе циркулярного насоса учитывайте производительность и напор

Для корректного подбора потребуется учесть диаметр и общую длину разводящих труб, максимальный перепад высот по отношению к высоте монтажа насоса. При проведении инженерно-сантехнических расчетов используют специальные таблицы, предлагаемые производителями.

Специалисты рекомендуют придерживаться следующих правил по монтажу насоса:

• приборы с влажным ротором монтируются так, чтобы вал был расположен горизонтально;
• устройства со встроенным термостатом монтируются на ближе чем на 70 см от отопительного котла во избежание ошибочных срабатываний;
• циркуляционный насос монтируется на возвратном участке трубопроводной системы, поскольку его температура ниже и устройство прослужит дольше;
• современные термостойкие насосы могут размещаться и на магистрали подачи;
• отопительный контур следует снабдить устройством для выпуска воздушных пробок, его может заменить насос со встроенным воздушным клапаном;
• устройство следует размещать максимально близко к расширительной емкости;
• перед монтажом насоса проводят промывку системы от механических загрязнений.

Если параметры электросети в месте установки не отличаются стабильностью, рекомендуется подключать насос и систему управления котла через стабилизатор напряжения достаточной мощности. Если нередки перебои с электроснабжением, следует предусмотреть устройство бесперебойного питания- либо аккумуляторное, либо с автоматически запускаемым электрогенератором.

Часто при оптимизации стоимости системы возникает искушение обойтись без циркуляционного насоса. Такой вариант в принципе допустим для одноэтажных построек малой площади. Эффективность отопления при этом снизится. При использовании естественной циркуляции следует использовать трубы большего сечения. Кроме того, расширительную емкость следует разместить в самой высокой точке здания

Выбор и роль распределительного коллектора

Этот важнейший элемент системы распределяет поток горячего теплоносителя, подаваемый бойлером, по отдельным лучам разводки. Второй коллектор собирает отдавшую свое тепло жидкость и возвращает ее в теплообменник для последующего нагрева. Возвратный клапан может перепускать часть обратного потока в основной контур, если требуется понизить температуру теплоносителя, не меняя режим работы котла.

На рынке предлагаются коллекторы, поддерживающие от 2 до 18 лучей. Коллекторы комплектуются запорной или регулировочной арматурой, или автоматическими терморегулирующими клапанами. С их помощью задается требуемый температурный режим по каждому лучу.

Преимущества и недостатки водяных систем отопления

Для водяного отопления характерен ряд преимуществ:

1. Возможность монтажа на любом этапе строительства частного дома. При необходимости разработать и смонтировать водяное отопление своими руками можно уже после вводы строения в эксплуатацию.
2. Доступный теплоноситель. Отличаясь высокой теплопроводностью, вода имеет невысокую стоимость.
3. Универсальность. Водяное отопление допускает использования котельного оборудования, работающего на различных видах топлива.
4. Возможность выбора подходящего конструктивного исполнения. Разводка труб подбирается индивидуально в зависимости от квадратуры частного дома, возможностей и предпочтений владельцев.
5. Возможность регулирования температуры в каждой комнате за счет установки специальных запорных клапанов.

Схема разводки труб прорабатывается индивидуально

К недостаткам водяного отопления следует отнести:

1. Низкий КПД.
2. Неравномерный прогрев теплоносителя в трубопроводе.
3. Необходимость установки расширительного бачка.

Для расширительного бачка требуется место

Принцип работы

Лучевая система работает довольно просто. Нагретая в котле жидкость (вода) движется по трубам, отдавая тепло радиаторам и другим отопительным устройствам, прогретые трубы наполняют помещение теплотой, сначала верх, затем низ. Таким образом процесс повторяется снова и снова, и помещение в короткие сроки становится теплым. Сегодня отопление принято разделять на:

• системы с принудительной циркуляцией;
• системы с естественной циркуляцией.

Общая схема реализации. Лучевой тип отопления относится к системам с принудительной циркуляцией, так как в процессе участвует насос, который обеспечивает рабочее давление и необходимую скорость теплоносителя (иногда данную схему называют коллекторной). Как и любое отопление с принудительной циркуляцией, лучевая схема обладает плюсами и минусами.

Теплоноситель и его свойства

В качестве теплоносителя широко используется вода. Этому способствуют ее основные свойства. Она не способна оказать негативного воздействия на человека даже при повреждении отопительного контура. Обладает высоким уровнем теплоотдачи. Вязкость воды делает ее подходящим вариантом для любого современного водяного отопления.

Вода не способна оказать вредного влияния на человека

К недостаткам воды следует отнести:

• замерзание при нулевой температуре;
• увеличение объема при изменении агрегатного состояния, что может стать причиной разрыва трубопровода;
• содержание солей, которые приводят к появлению осадку на внутренней поверхности.

Вместо воды часто используются антифризы. Такие вещества не боятся низких температур, однако их не всегда можно использовать в традиционной системе водяного отопления. Они токсичны и способны оказать негативное влияние на здоровье человека при разгерметизации системы.

Схема подключения лучевой разводки

Трубопроводы, как правило, размещаются в цементной стяжке, выполненной по черновому полу. Один конец подключается к соответствующему коллектору, второй выводит из пола под соответствующим радиатором. Сверху на стяжку настилается чистовой пол. При монтаже лучевой системы обогрева отопления в многоквартирном доме вертикальную магистраль выполняют в канале. На каждом этаже ставится своя пара коллекторов. В отдельных случаях, если хватает напора насоса и на последнем этаже мало потребителей, их подключают напрямую к коллекторам первого этажа.

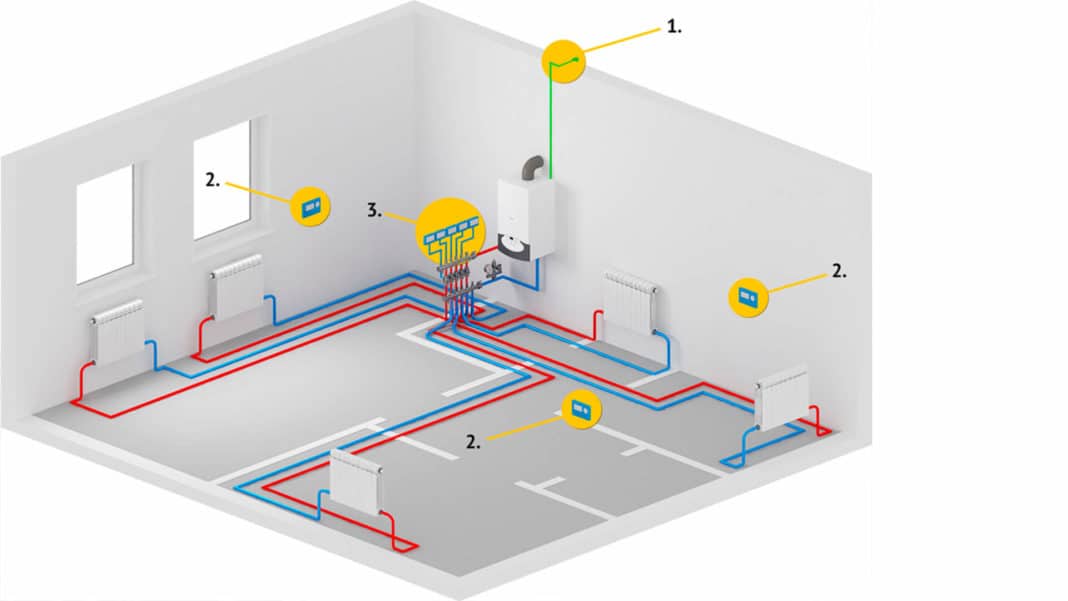

Схема лучевой системы отопления

Чтобы эффективно бороться с пробками, воздушные клапана ставят на коллекторе и на конце каждого луча.

Подготовительные работы

Во время подготовки к монтажу выполняются следующие работы:

• установить место размещения радиаторов и других потребителей тепла (теплых полов, полотенцесушителей и т.п.);
• выполнить тепловой расчет каждого помещения, учитывая его площадь, высоту потолка, количество и площадь окон и дверей;
• подобрать модель радиаторов с учетом результатов тепловых расчетов, вида теплоносителя, давления в системе, рассчитать высоту и количество секций;
• сделать трассировку прямых и обратных трубопроводов от коллектора до радиаторов, учитывая расположение дверных проемов, строительных конструкции и других элементов.

Существует два типа трассировки:

• прямоугольно- перпендикулярная, трубы укладываются параллельно стенам;
• свободная, трубы укладываются по кратчайшему маршруту межу дверью и радиатором.

Первый тип имеет красивый, эстетичный вид, но требует заметно большего расхода труб. Вся эта красота будет закрыта чистовым полом и напольным покрытием. Поэтому владельцы чаще выбирают свободную трассировку.

Для трассировки труб удобно применять бесплатные компьютерные программы, они помогут выполнить трассировку, позволят точно определить длину труб и составят ведомость на закупку арматуры.

Монтаж системы

Укладка лучевой системы на черновой пол потребует ряда мероприятий, направленных на сокращение транспортных потерь тепла и предотвращение замерзания, если в качестве теплоносителя была выбрана вода.

Между черновым и чистовым полом следует предусмотреть расстояние, достаточное для устройства теплоизоляции.

Если черновым полом служит бетонное перекрытие (или фундаментная плита), то на нее потребуется уложить слой теплоизолирующего материала.

Для лучевой трассировки применяют металлопластиковые или полиэтиленовые трубы, обладающие достаточной гибкостью. Для радиаторов тепловой мощностью до 1500 ватт применяют 16 миллиметровые трубы, для более мощных диаметр увеличивают до 20 мм.

Они прокладываются в гофрированных рукавах, дающих дополнительную термоизоляцию и необходимое пространство для тепловых деформаций. Через метр- полтора рукав крепят стяжками или хомутиками к черновому полу, чтобы предотвратить его смещение во время выполнения цементной стяжки.

Далее монтируется слой теплоизоляционного материала толщиной не менее 5 см, из плотной базальтовой ваты, пеноплекса или пенополистирола. Этот слой тоже необходимо зафиксировать к черновому полу с помощью тарельчатых дюбелей. Теперь можно заливать стяжку. Если разводка выполняется на втором этаже или выше, термоизоляцию укладывать необязательно.

Важно помнить, что под залитым полом не должно оставаться соединений. Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов

Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей

Если на втором, мансардном, этаже немного потребителей, а напор, создаваемый циркуляционным насосом, достаточный, то часто применяют схему с одной парой коллекторов. Трубы к потребителям на втором этаже протягивают трубы от коллекторов с первого этажа. Трубы собирают в пучок и проводят по вертикальному каналу на второй этаж, там их сгибают под прямым углом ведут до точек размещения потребителей.

Важно помнить, что при сгибе нужно соблюдать минимальный радиус изгиба для данного диаметра тубы. Его можно посмотреть на сайте производителя, а для гибки лучше пользоваться ручным трубогибом

В месте выхода вертикального канала нужно предусмотреть достаточное пространство для размещения закругленного участка.

Общие требования к монтажу лучевой разводки

При коллекторно-лучевой разводке распространен способ укладки труб в полу в стяжке, толщина которой составляет 50-80 мм. Сверху укладывается фанера, закрываемая финишным напольным покрытием (паркет, линолеум). Такая толщина стяжки вполне достаточна для свободного «замоноличивания» внутриквартирной (внутридомовой) лучевой разводки системы отопления. Возможна наружная прокладка труб вдоль стен под декоративными плинтусами, влекущая неминуемое увеличение длины трубопроводов. Известны варианты прокладки труб лучевой разводки в пространстве подшивного (подвесного) потолка, в штробах.

Подключение радиаторов при коллекторно-лучевой схеме.

Используются металлопластиковые или трубы из сшитого полиэтилена (PEX-трубы), укладываемые в гофротрубе или в теплоизоляции. Безусловным преимуществом здесь обладают PEX-трубы. Согласно СниП «замоноличивать» в бетон можно только неразрывные соединения. PEX-трубы соединяются посредством натяжных фитингов, относящихся к неразрывным соединениям. Металлопластиковые трубы используют обжимные фитинги с накидными гайками. «Замоноличивать» их – значит нарушать СниП. Каждое разъемное соединение труб должно быть доступным для техобслуживания (подтяжки).

Даже без фитингов не всякая металлопластиковая труба однозначно подходит для укладки в стяжку пола. Продукция производителей страдает серьезным дефектом: слои алюминия и полиэтилена расслаиваются под воздействием многократно изменяющейся температуры теплоносителя. Ведь металл и пластик имеют различные коэффициенты объемного расширения. Поэтому соединяющий их клей должен быть:

• внутренне прочным (когезивным);
• адгезивным к алюминию и полиэтилену;
• гибким;
• эластичным;
• термостойким.

Этим требованиям удовлетворяют не все клеевые составы даже известных европейских производителей металлопластиковых труб, которые со временем расслаиваются, внутренний слой полиэтилена в такой трубе «схлопывается», уменьшая ее сечение. Нормальная работа системы нарушается, причем место неисправности найти практически невозможно – обычно «грешат» на неисправности термостатов, насосов и других изделий с подвижными узлами.

В свете вышесказанного рекомендуем читателям обратить внимание на металлопластиковые трубы фирмы VALTEC, использующей американский клей концерна DSM, обеспечивающий прочность соединения металл/пластик, адгезию и полное отсутствие расслоений

Основные недостатки

Чтобы качественно спроектировать систему отопления, следует учитывать.

https://youtube.com/watch?v=kifq_s-iQQI

Конструктивные особенности здания: в действующих деревянных домах с полами, уложенными на лаги, возникают трудности по размещению тепловых магистралей под напольным покрытием без нарушения составных крепежных элементов.

Тот факт, что переоснащение жилого дома на коллекторную схему зачастую экономически не целесообразно из-за большого объема демонтажных работ для маскировки трасс теплоносителя с последующим восстановлением первоначального состояния помещений. Но иногда дизайнеры не прячут трубы, а выделяют открытые магистрали, используя медные конструкции как элемент интерьера на декоративных деревянных стенах. Такой прием подчеркивает оригинальное водяное отопление дома и неординарность имиджа хозяина.

Потребности места для размещения специального шкафа с коллекторным оборудованием.

Увеличенную материалоемкость системы, по сравнению с однотрубными конструкциями, которая требует больших финансовых вложений.

Выбирая схему обогрева для дома, следует учитывать, что лучистая система отопления эффективно работает при точно рассчитанном проекте и безошибочном монтаже.

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

• определить места расположения радиаторов;
• выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
• изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
• составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.

Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным

Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.

Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

С чего начать монтаж?

Обычно все строительные мероприятия начинаются с вдумчивого проектирования. Как правило, сперва создается чертеж. Для проектирования лучевой системы отопления необходимо сделать подобный чертеж со всеми элементами и размерами. Если данный чертеж не под силу сделать собственноручно, то его можно заказать в проектной организации.

Начало проектирования всегда начинается с оценки помещения, в котором будет смонтирована система отопления лучевого типа. Желательно это делать на ранних стадиях строительства, до того момента, когда в помещении еще не проведены отделочные работы. Элементы системы отопления лучше сразу спрятать в стены или под стяжку. В чертеже должны быть подробно указаны все элементы отопительной системы и где они будут располагаться. Также желательно указать более подробную информацию об отопительных приборах, так как на основе этих данных будет проектироваться система — в целом. Желательно указать точный объем отопительных приборов и из каких материалов они изготовлены. С помощью этой информации можно точно рассчитать, какое количество теплоносителя будет использоваться в системе отопления.

Очень важным моментом, на который нужно обратить внимание — это дополнительные потери тепла

В лучевой системе отопления длина труб несколько выше чем в обычной двухтрубной системе, и этот фактор тоже важно учитывать при проектировании и расчетах лучевой системы отопления

Чертеж также должен включать в себя план прокладки коммуникаций отопительной системы. Также в нём должны быть указаны все измерительные приборы, а также регулировочные и запорные элементы. В чертеже также указывается все дополнительные элементы, которые могут быть использованы в монтаже системы отопления. Подробная информация об этом дополнительном оборудовании и его монтаже также пошагово расписывается.

Часто задаваемые вопросы

Вопрос: Какой диаметр труб лучше? Ответ: как показывает практика, для установки веерной системы хватает 16-го трубного диаметра. Очень редко используют размер больше.
Вопрос: возможна ли лучевая система отопления частного дома с двумя этажами? Ответ: конечно. Разводку можно организовать и в трёх- и в четырёхэтажном доме

Важно лишь на каждом этаже поставить отдельный коллектор.
Вопрос: возможна ли веерная разводка в квартире? Ответ: это реально. Прямо от теплоэлектроцентрали это, скорее всего, не удастся сделать

Но если вы имеете собственную отопительную систему либо если подсоединитесь к теплоэлектроцентрали через обменник тепла, то всё будет функционировать.

Если рассматривать лучевую систему отопления дома более детально, можно выделить ещё больше её преимуществ, чем было указано выше. Анализируя их, можно закрыть глаза на недостатки. Конечно, эффективная система с высокой производительностью просто не может быть дешёвой, однако её долгий срок службы и простое обслуживание заслуживают доверие.

Выбор отопительной схемы загородного дома

По мнению нашего эксперта Владимира Сухорукова, рейтинг систем замкнутого типа выглядит следующим образом:

1. Тупиковая двухтрубная.
2. Коллекторная.
3. Двухтрубная попутная.
4. Однотрубная.

Однотрубный вариант отопительной сети отлично подойдет для небольшого домика с квадратурой каждого этажа до 70 м². Петля Тихельмана уместна на протяженных ветвях, не пересекающих двери, например, отопление верхних этажей здания. Как правильно выбрать систему для домов различной формы и этажности, смотрите на видео:

Watch this video on YouTube

Касательно подбора диаметров труб и монтажа дадим несколько рекомендаций:

1. Если площадь жилища не превышает 200 м², вести расчеты необязательно – воспользуйтесь советами эксперта на видео либо принимайте сечение трубопроводов по схемам, приведенным выше.
2. Когда нужно «повесить» на ветви тупиковой разводки больше шести радиаторов, нарастите диаметр трубы на 1 типоразмер – вместо DN15 (20 х 2 мм) возьмите DN20 (25 х 2.5 мм) и проложите до пятой батареи. Дальше ведите магистрали меньшим сечением, указанным изначально (DN15).
3. В строящемся здании лучше делать лучевую разводку и подобрать радиаторы с нижним подключением. Подпольные магистрали обязательно утеплите и защитите пластиковой гофрой в местах пересечения стен.
4. Если не умеете правильно паять полипропилен, то с ППР-трубами лучше не связывайтесь. Смонтируйте отопление из сшитого полиэтилена либо металлопластика на компрессионных или прессовых фитингах.
5. Не закладывайте стыки трубопроводов в стены или стяжку, дабы не иметь проблем с протечками в будущем.

Типы лучевой системы отопления

Наглядная схема системы отопления в частном доме.

Лучевая система отопления в частном доме может устанавливаться как с принудительной, так и с естественной циркуляцией теплового носителя. В настоящее время система с естественной циркуляцией используется очень редко, так как здесь необходимо использование труб с очень большим диаметром, что для частного дома не очень удобно. Помимо этого, данная система комплектуется расширительным баком, установка которого необходима в самой высокой точке двухэтажного дома, что опять же не совсем удобно. Но в то же время лучевая система отопления с естественной циркуляцией поможет сэкономить на монтаже, так как не потребует дополнительного дорогого оборудования (насосы, датчики температуры, воздухоотводчики и др.).

Коллекторная отопительная система с принудительной циркуляцией используется наиболее широко, основным ее преимуществом является искусственная прогонка тепла по трубам. Для этих целей в подающей или обратной магистрали устанавливается специальный насос. Принудительная циркуляция дает возможность снизить разность температур воды на входе и выходе, а также упрощает саму отопительную систему, что делает ее более компактной и помогает избежать лишнего расхода материалов. Данная система отопления абсолютно не зависит от проекта дома и расположения в нем обогреваемых помещений. Не играет особой роли и гидравлическое сопротивление трубопровода, и протяженность веток. А за счет установки современных автоматических приборов можно изменять температуру в зависимости от погодных условий и индивидуальных пожеланий жильцов. Все эти достоинства делают данную систему универсальной.

Выбор труб для системы отопления

Самыми распространенными для монтажа систем отопления в двухэтажных домах являются металлопластиковые трубы. Это связано прежде всего с тем, что на изделиях из полимерных материалов не откладывается осадок и они устойчивы к коррозии. Довольно невысокая цена является еще одним преимуществом металлопластиковых труб. Все соединения выполняются без использования сварки при помощи резьбовых или прессовых соединений, что максимально упрощает монтаж. Тем не менее у таких труб есть один недостаток — высокий коэффициент теплового расширения, что при неправильной эксплуатации может привести к протечкам.

Плюсы и минусы лучевой системы отопления

К недостаткам лучевой разводки отопления в доме относятся:

• большое количество материалов и, как следствие, более высокая стоимость;
• необходимость наличия специального места для коллекторного блока.

Преимуществами лучевой системы являются:

простота монтажа за счет малого количества соединительных элементов; скрытая прокладка труб в полу; гидравлическая устойчивость, что особенно важно при использовании импортной сантехники; возможность отключения каждого радиатора по отдельности, при том что все остальные работают в обычном режиме; регулирование температуры в каждом отдельном помещении; сбалансированность системы, все помещения прогреваются равномерно. При разработке проекта лучевой системы отопления необходимо его максимально детализировать, это существенно упростит монтаж и поможет избежать проблем в будущем

Также следует отметить, что фактические расходы всегда будут превышать плановые, это нужно учитывать при составлении сметы. Но, несмотря ни на что, лучевая система отопления является высокоэффективной и способна создать максимальный комфорт в жилом помещении

При разработке проекта лучевой системы отопления необходимо его максимально детализировать, это существенно упростит монтаж и поможет избежать проблем в будущем. Также следует отметить, что фактические расходы всегда будут превышать плановые, это нужно учитывать при составлении сметы. Но, несмотря ни на что, лучевая система отопления является высокоэффективной и способна создать максимальный комфорт в жилом помещении.

Правила монтажа лучевого отопления

Как правило, трубы укладываются в стяжку пола. Чтобы сократить теплопотери и оставить немного места для теплового расширения, на магистрали надеваются рубашки из вспененного полиэтилена – это такой утеплитель. Во время прокладки нужно стараться, чтобы коммуникации шли группами. Так вы будете знать, где точно есть трубы, чтобы не пробить их в дальнейших работах, например, если потребуется просверлить отверстия для крепления лестницы или установки унитаза.

Особых сложностей в укладке труб нет. Вы просто ведете кольцо к месту установки радиатора. Для таких систем отопления нужно покупать батареи с нижним подключением. Со стяжки будет выходить буквально 10 см трубы. Все смотрится очень аккуратно.
