Как правильно рассчитать число труб для водостока?
Чтобы конструкция работала правильно, необходимо сделать расчет необходимое количество ее элементов. Площадь их сечения должна быть достаточно для того, что воды без остановок и переливов через края желоба проходила даже в самые сильные дожди.
При выборе конструктивных элементов нужно учитывать площадь крыши, сечение труб, климатические условия эксплуатации ливневки. Стандартным является такое значение: 1 кв.см. площади сечения перекрывает 1 кв.м. площади кровли. Для небольших домов потребуется сливной фрагмент диаметром 50-75 мм. Для крупных сооружений это значение увеличивается до 160 мм.
Выбор диаметра труб
Устройство ливневки предполагает использование качественных труб. Лучше всего для этих целей подойдут полиэтиленовые, пластиковые или пропиленовые трубы.
Полиэтиленовые считаются лучшими по стоимости и из-за качественных характеристик – гладкости стенок, которые не будут копить на стенках остатки воды и бактерии. К тому же, данная продукция хорошо пропускает жидкость и считается долговечной.
Трубы из пластика бывают гофрированными, сделанными под высоким и низким давлением. Они хорошо и быстро собираются с помощью фитингов.
Кроме вышеперечисленных, можно использовать трубные изделия из металла (выдерживают большие нагрузки, особенно, вдоль дорог), стеклопластика и асбестоцемента.
Система труб транспортирует осадки из приемников к месту утилизации.
Диаметр выбора труб для ливневки находится в зависимости от климатических условий, мощности и насыщенности природных осадков, а также устройства системы (ее разветвленности и площади). Самым маленьким диаметром считают цифру в 150 мм, с уровнем уклона более 3 см на каждый м трубного отведения.
Диаметральный расчет вычисляется самостоятельно или при помощи услуг профессионалов. Для этого, узнают среднее количество региональных осадков, вычисляют площадь земли и коэффициент поправки, который зависит от окружающего грунта (покрытия). Например, при прилегающей асфальтированной территории, коэффициент будет равен 0,95, бетонированной – 0,85, гравированной или песчаной – 0,4.
Объем воды (Q) вычисляют по формуле: Q = q20 ∙ F ∙ φ. Как только формула покажет: с каким количеством осадков должна справиться труба, то начинают определять ее диаметральный объем. Для этого используют техническую таблицу Лукиных.
Приусадебному участку среднего размера самым подходящим диаметром будет 100-110 мм.
ВАЖНО! Чтобы дождевая канализация долго прослужила, нужно правильно подобрать трубы, рассчитав их диаметр таким образом, чтобы они справлялись с большим потоком поступающего водного объема.
Совмещать или разделять?
В частном доме или на даче иногда приходится делать несколько систем водоотведения: канализационную, дренажную, ливневую. Иногда все системы идут параллельно, не задевая друг друга, поэтому желание совместить ливневку с какой-либо конструкцией, при этом сэкономив на материалах, достаточно велико. Например, использовать уже имеющийся колодец. Но делать этого не нужно по следующим причинам:
- при хорошем затяжном ливне вода прибывает быстро (от 10 м3/час), поэтому колодец переполнится моментально;
- при сбросе вод в канализацию, такие потоки поднимут уровень жидкости, а значит, опустить вниз канализационные сбросы не получится, весь мусор и массы останутся на поверхности;
- после понижения уровня воды, в канализации обязательно останется мусор, который придется чистить – не самое приятное времяпровождение;
- при сбросах в дренажные колодцы, ливневые потоки с хорошим напором потекут в систему, быстро ее переполнят и начнут выливаться под фундамент;
- не избежать заиливания дренажных труб. Причем прочистить всю конструкцию невозможно, придется менять, а это новые финансовые затраты.
Требования к трубам-ливневкам
К данной разновидности труб не предъявляются особые требования относительно поддержания определенного давления в системе, т.к. вода транспортируется без внешнего участия.
Но для безаварийной эксплуатации труб все-таки следует учитывать некоторые условия по отношению к:
Механической прочности, потому что трубы должны выдержать большую нагрузку со стороны засыпного грунта.
Термостойкости, чтобы в процессе эксплуатации трубы не находились в зоне повышенных температур.
Материалу, который должен на протяжении всего срока эксплуатации при отрицательных температурах не потерять своей прочности и надежности.
Монтажу ливневки во избежание застоев воды в трубах и последующей «разморозки» системы.
Устойчивости к коррозии и химической инертности, потому что труба ливневая заложена под землей. Из-за воздействия активных химвеществ, которые находятся в сточных водах и почве, система труб с годами может повредиться.
Грамотному расчету пропускной способности. Еще на первоначальном этапе проектирования специалисты вычисляют необходимый диаметр водосточной трубы, учитывая планируемую производительность системы, а затем делают расчет пропускной способности трубы. В основном, для таких целей востребованы трубы, диаметры которых начинаются с 100-110 мм.
Гидравлическому сопротивлению в полости труб, которое должно быть минимальным для стабильного функционирования всей канализационной системы.
Чистоте и гладкости внутренней поверхности труб во избежание возникновения излишков грязи, мусора и песка.
Габаритным размерам труб, оптимальная длина которых должна быть как можно больше
Это условие очень важно при монтаже, оно экономически выгодное, т.к. существенно сокращается общее количество стыков.
Септик какой фирмы лучше установить? Основные производители
Одними из самых популярных фирм, предлагающих систему водоотведения «под ключ» является компания ЭНТО. Ее ассортимент представлен септиками «Fast», легкими в эксплуатации, и по свойствам не уступающими центральной системе водоотведения, надежные типы – «ЮНИЛОС Астра», «БИОзон», экономичный вариант – «Evo Stok Bio», различные жироуловители и другое оборудование для обустройства канализации.
В основе действия септика «ТОПАС» лежат аэробные бактерии. «Евробизон» предлагает широкий выбор для реализации канализации, эксплуатируемой от 2 до 150 человек. «АК-47» отличается дешевизной и высоким качеством, подкрепленным положительными отзывами пользователями со всего мира.
Пластиковые
На сегодняшний день многослойные трубы из пластика − наиболее популярное решение при устройстве ливневки. В основном, их выпускают из монополимера (полипропилена или ПВХ) или ряда других компонентов.
К примеру, в качестве внутреннего гладкого слоя может выступать полиэтилен низкого давления, а верхнего армирующего слоя − полипропилен.
Поэтому, в отличие от труб ПВХ, при сборке трассы отпадает необходимость в покупке дополнительных отводов, фитингов и других элементов. Это преимущество имеет приоритетное значение и способствует удешевлению стоимости проекта.
Использование данной разновидности труб минимизирует отходы, т.к. изделия диаметром 63-200 мм можно приобрести метражом и в бухтах. Таким образом, значительно упрощаются строительные работы, а потребитель может купить столько метров, сколько ему нужно для проекта.
Пластиковые трубы для ливневки классифицируются по видам сопряжения на:
- Изделия с раструбной системой соединения, когда применяются уплотнительные спецкольца из резины.
- Изделия без раструба, стыкующиеся между собой и с патрубками других деталей при помощи сварки или муфт. К ним относятся электросварные и термоусадочные муфты, гибкие гофрированные трубы для ливневой канализации, стяжные ленты, крестовины, тройники либо переходники конкретного диаметра, устройства для фланцевого или стыкового перехода на иные виды труб.
Монтаж кровельной части дождевой канализации
Систему стока воды на крыше закрепляют по ходу скосов желобов, куда попадают осадки, стекающие через воронки и трубы.
Сбор осадков в системах с воронками устраивают в точках соприкосновения и стыка уклонов. В перекрытиях здания делают отверстия для дождеприемников, чтобы установить их, герметически закрепив с помощью битумной мастики в месте примыкания.
Затем монтируются трубы для стока, стояки, которые нужно будет прикрепить потом к зданию строительными хомутами.
В систему кровельной части дождевого водосбора входят:
- желоба, его внешние и внутренние углы;
- заглушка и соединители;
- крюки, воронки (в том числе водосборные);
- колени труб, стоков;
- трубы – водосточные и соединительные;
- тройники (фитинги) трубы;
- кронштейны (для кирпича или дерева).
После кровельного монтажа ставят лотки и сооружают линейную ливневку. Для этого роют траншеи и проводят земельные работы.
Почему нельзя экономить на установке ливневой канализации
Количество скапливающихся осадков негативно влияет на весь дом и двор: вымывается основание фундамента и садовые дорожки. При весенних перепадах оттепелей и заморозков стекающая с крыши вода может скапливаться под домом, впоследствии превращаясь в лед. Это ведет к медленному, но верному разрушению фундамента, общему снижению срока эксплуатации. Цена монтажа ливневой канализации меньше стоимости ремонта дома. Закажите работы по монтажу в профессиональной организации, и будьте уверены в качественном и грамотном устройстве.
Ливневая канализация универсальна в использовании, она используется как для объектов промышленного и торгового назначения, так и для жилых домов. Несмотря на кажущуюся простоту монтажа, проектирование и установка требуют практических знаний и опыта. Чтобы избежать ошибок и обеспечить свой дом надежной ливневой канализацией, доверьте работу квалифицированным специалистам!
Открытая и глубинная ливневка
Открытая система ливневой канализации – это дренажные канавы и каналы, ливнеотводы из лотков с решетками, дождеприемники для вертикальных сливов водосточных систем на зданиях, колодцы для сбора палых вод и переброски их в систему транспортировки (открытую или закрытую). Открытая система одновременно служит и для сбора и для транспортировки воды.
Каналы (арыки) – это в целом про поля или (иногда) это открытый коллектор, транспортирующий стоки в естественные приемники (реки, озера, пруды, ставки, ручьи, овраги).
На приусадебных участках и в городской системе канализации применяются лотки и точечные дождеприемники, для приема воды из водосточной системы зданий также применяют дождеприемники.
Глубинная ливневка — это система трубопроводов и коллекторов, транспортирующая собранные с поверхности дождевые и талые воды в коммунальный коллектор и далее в естественные (в редких случаях искусственные) водоприемники.
Иногда путают транспортную трубопроводную систему ливневой канализации с глубинным дренажом, защищающим здания и осушающим заболоченные участки. У этих двух систем очень разное устройство и назначение. Глубинный дренаж не может быстро собрать и отвести палые воды – для этого нужны поверхностные дождеприемники.
Составляющие ливневки и их виды

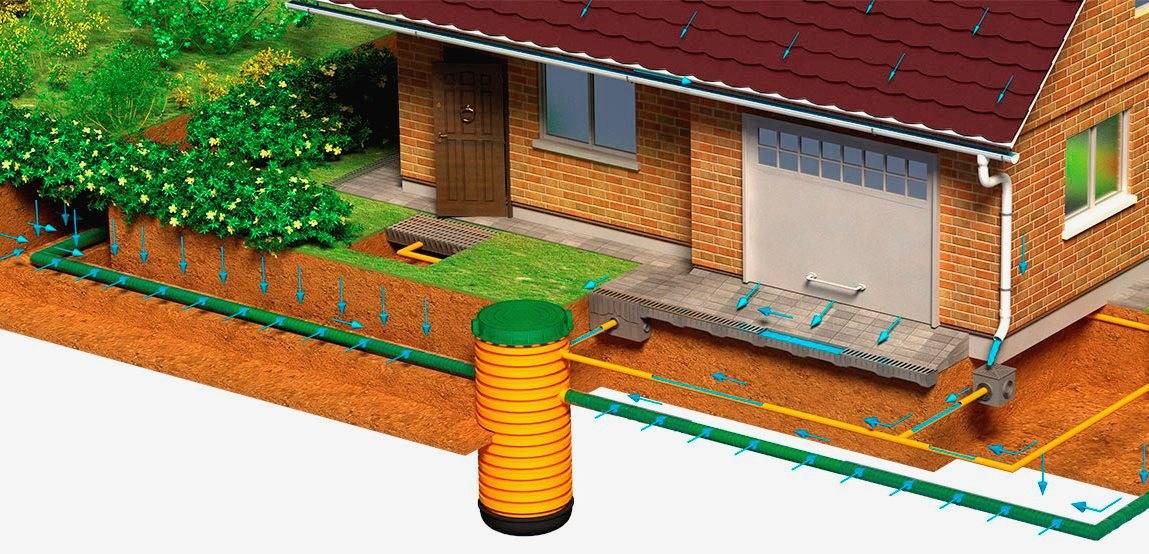

Все элементы ливневой канализации в частном доме должны связываться в систему. Вот из чего она может состоять:
Колодец. Он должен быть большого объема. Насколько большого, зависит от количества осадков, размеров крыши и участка, с которых собирается вода. Чаще всего делают его из бетонных колец. От водяного его отличает только необходимость сделать дно. Можно для этого поставить вниз кольцо с дном (есть заводские), а можно залить плиту самостоятельно. Еще вариант — пластиковые колодцы для дождевой канализации. Их закапывают на требуемую глубину, якорят (приковывают цепями) к залитым бетонным площадкам — чтобы не «всплыл». Решение хорошо тем, что нет нужды беспокоиться о герметичности швов — такие сосуды полностью герметичны.
Люк над ливневым колодцем. Лучше всего взять кольцо и отдельный люк (пластиковый, резиновый или металлический — выбор ваш). В этом случае можно вкопать кольца так, чтобы верхний край установленной крышки был на 15-20 см ниже уровня грунта. Под установку люка придется выкладывать из кирпича или заливать из бетона горловину, зато газон, посаженный сверху, будет хорошо себя чувствовать и не будет отличаться по цвету от остальной посадки. Если взять готовую крышку с люком, грунта можно насыпать всего 4-5 см
На таком слое почвы газон будет отличаться и по цвету, и по густоте, обращая внимание на то, что находится под ним. Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков
Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков
Точечные дождеприемники. Это относительно небольшие емкости, которые устанавливаются в местах скопления осадков
Из ставят под водосточными трубами, в самых низких точках площадки. Корпуса дождеприемников могут быть пластиковыми и бетонными. Бетонные применяют при устройстве ливневки глубокого заложения. Их ставят один на один, добиваясь требуемой высоты. Хотя сегодня есть уже и надстраиваемые пластиковые дождеприемники.
Линейные дождеприемники или дренажные каналы. Это пластиковые или бетонные желоба. Эти устройства устанавливаются в местах наибольшего количества осадков — вдоль свесов крыши, если не сделана система водостоков, вдоль пешеходных дорожек. Могут устанавливаться под водостоки в качестве желобов. Этот вариант хорош, если при строительстве отмостки вокруг дома не заложили трубы для отвода воды. В таком случае приемники ставят за пределами отмостки, и второй конец лотка подсоединяется к нему. Это — способ сделать ливневую канализацию, не разрушая отмостку.
Пескоуловители. Специальные устройства, в которых осаждаться песок. Ставят обычно пластиковые корпуса — они недорогие, но надежные. Их устанавливают на некотором расстоянии друг от друга на протяженных участках трубопровода. В них осаждается песок, другие тяжелые вкрапления. Эти устройства периодически надо чистить, но это намного удобнее, чем чистить всю систему.
Решетки. Для того, чтобы лучше уходила вода, отверстия в решетке должны быть крупными. Они бывают: чугунные, вариант неплохой, но краска дольше 2-3 лет не держится даже на самых дорогих; стальные — самый плохой вариант, так как очень быстро ржавеют; из алюминиевых сплавов — самые долговечные и имеющие стабильно хороший внешний вид, но и самые дорогие.
Трубы. Для ливневой канализации лучше всего ставить полиэтиленовые трубы для наружного использования (рыжего цвета). Их гладкие стенки не позволяют скапливаться осадкам, также они имеют большую проводящую способность чем трубы аналогичного диаметра из другого материала. Еще применяют чугунные и асбестовые трубы. Немного о диаметре труб для ливневки. Он зависит от количества осадков, разветвленности системы. Но самый минимальный диаметр — 150 мм, а лучше — больше. Трубы укладываются с уклоном не менее 3% (3 см на метр) в сторону дождеприемников, а затем — в сторону колодца.
Ревизионные колодцы. Это небольшие пластиковые или бетонные колодцы, которые ставят на протяженном участке трубопровода, в местах разветвления системы. Через них, при необходимости, чистят трубы.
Не всегда ливневая канализация в частном доме содержит все эти устройства, но из них можно построить систему любой конфигурации и сложности.
https://youtube.com/watch?v=2lnlbpiI6JE
Конструктивные особенности и предназначение ливневок
Под ливневой канализационной системой подразумевается комплекс конструкций и рвов, которыми осуществляется сбор, фильтрация и отвод атмосферных осадков в специально предназначенные для этого резервуары или водоёмы. Основной задачей такой системы является устранение влаги скапливающей после дождя и создающей дискомфорт жителям загородного дома, разрушая разные конструкции и вызывая гниение растений. При этом конструктивно стандартная ливневка состоит из определённых элементов:
- дождеприёмник, который представляет собой воронку, поддон или линейный лоток предназначенные для сбора воды;
- жёлоб и сливная труба, по которым происходит транспортировка водных ресурсов собранных после дождя к пескоуловителю, фильтрационному устройству и далее к коллектору, кювету, естественному водоёму или разгрузочному полю;
- смотровой колодец, предназначенный для проведения контроля за работой ливневой канализации;
- фильтрационные устройства или пескоуловители, предназначенные для удержания частиц почвы, растительных волокон и другого мусора, тем самым защищая ливневку от преждевременного загрязнения.
Все перечисленные элементы в комплексе составляют целостную систему, которая функционирует линейным или точечным способом. Если система каналов будет прокладываться в земле, то для её обустройства должны использоваться трубы. Если используются поверхностные рвы, то монтируются пластиковые, асбестовые или бетонные желоба. Чтобы обеспечить естественное движение дождевой или талой воды к месту фильтрации сточная система должна укладываться под определённым уклоном в сторону водосборника, места разгрузки или другого резервуара.
Характерные ошибки монтажа
нередко хочет сэкономить на мелочах.
В большинстве случаев, построив когда-то ливневую канализацию, люди не беспокоятся о ее профилактике и обслуживании. А эти процедуры необходимо проводить стабильно два раза в год. Чистка канализации — процедура не сложная. Чтобы ливневка прослужила долго, надо удалять мусор из воронок, очищать колодцы от ила, промывать лотки напором воды из шланга и чистить песколовители и мусорные корзины из дождеприемника. Тогда не придется тратиться на ремонт системы.
Если придерживаться всех инструкций по поводу строительства и выполнять работу качественно, то ливневая канализация будет выглядеть довольно эстетично и аккуратно и прослужит долгие годы.
Технические требования
К трубам наружной ливневой канализации предъявляется целый ряд требований, а именно:
- Прочность — они должны хорошо переносить давление грунта;
- Термостойкость;
- Устойчивость к воздействию низких температур в течение длительного времени;
- Устойчивость к воздействию влаги и ряда химических веществ. Поскольку система заглубляется в землю, на нее может оказываться неблагоприятное воздействие активной среды почвы и сточных вод;
- Гладкость внутренних стенок, во избежание образования накоплений и заторов;
- Значительная длина. Чем меньше соединений потребуется, тем надежнее будет вся система.
Совмещать или разделять?
В частном доме или на даче иногда приходится делать несколько систем водоотведения: канализационную, дренажную, ливневую. Иногда все системы идут параллельно, не задевая друг друга, поэтому желание совместить ливневку с какой-либо конструкцией, при этом сэкономив на материалах, достаточно велико. Например, использовать уже имеющийся колодец. Но делать этого не нужно по следующим причинам:
- при хорошем затяжном ливне вода прибывает быстро (от 10 м3/час), поэтому колодец переполнится моментально;
- при сбросе вод в канализацию, такие потоки поднимут уровень жидкости, а значит, опустить вниз канализационные сбросы не получится, весь мусор и массы останутся на поверхности;
- после понижения уровня воды, в канализации обязательно останется мусор, который придется чистить – не самое приятное времяпровождение;
- при сбросах в дренажные колодцы, ливневые потоки с хорошим напором потекут в систему, быстро ее переполнят и начнут выливаться под фундамент;
- не избежать заиливания дренажных труб. Причем прочистить всю конструкцию невозможно, придется менять, а это новые финансовые затраты.
