Монтаж яндовой (эркерной) кровли
Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.
На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:
- Для формирования надежной опоры всех балок, поддерживающих систему стропил.
- Для разгрузки оконных перемычек.
При использовании в качестве строительного материала кирпича, армированный пояс усиливает кирпичную кладку.
Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.
Строительные материалы для эркерной (яндовой) кровли
Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:
- Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
- Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
- Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
- Специальная вязальная проволока.
- Специальные пластины из оцинкованной стали.
Стропильная система
Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.
Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.
Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.
Обрешетка
На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.
Рекомендация! В качестве строительного материала для изготовления стропильной системы и обрешетки лучше использовать пиломатериалы из хвойных пород деревьев.
Эркерная вальма: особенности и разновидности
Классическая вальмовая кровля образуется четырьмя скатными плоскостями, сходящимися под наклоном к двум вершинам, соединенным коньком. Пара основных скатов имеет форму трапеции, пара боковых — форму треугольника.
Вальмовая крыша с эркером, несомненно, служит украшением дома и позволяет применять оригинальные интерьерные решения; вместе с тем, добавление в проект эркера усложняет конструкцию, она становится многоскатной. Скаты, пересекаясь, образуют внутренний угол, наиболее уязвимое место, в котором имеют привычку скапливаться атмосферные осадки. Угловое соединение называется ендовой, а крыша с подобным архитектурным элементом получила название яндовой кровли. Главным ее минусом считается сложность возведения. При проектировании увеличиваются требования к качеству расчетов; незначительные ошибки способны привести к снижению надежности и деформации кровли. Вместе с тем, вальмовая крыша может похвастаться следующими достоинствами:
Привлекательный внешний вид и возможность расширения жилого пространства — мансарды.
Ендова — место соединения скатов Источник board.infox.by
- Долговечность и устойчивость к ветровым и дождевым нагрузкам. Чем меньше наклон скатов, тем более обтекаемой становиться форма и меньшая нагрузка приходится на стропильный каркас.
- На такой кровле органично смотрятся большие свесы, обеспечивающие защиту фасадных стен от дождевой влаги.
- Благодаря отсутствию фронтонов нагрузка кровельной системы на стены и основание жилья распределяется равномерно.
Помимо классической, существуют и другие разновидности вальмы, каждая со своими особенностями стропильной конструкции и возможностями обустройства эркера:
Шатровая. Скаты сходятся в одну точку и образуют многогранную пирамиду. Конек отсутствует; вместо него формируется более сложный в реализации коньковый узел. Шатровая крыша используется для эркеров небольшого размера, которые приобретают вид декоративных башенок, пристроенных к дому. Она смотрится наиболее органично.
Шатровая конструкция Источник yandex.ru
- Ломаная (мансардная) вальма. Самая сложная в реализации конструкция, в которой скаты на определенной высоте меняют угол наклона (на меньший); количество отдельных плоскостей удваивается с четырех до восьми. Ломаная вальма обеспечивает максимум подкровельного пространства и хорошо подходит для обустройства эркера, значительно выступающего за плоскость фасада.
- Полувальмовая. На боковом (треугольном) скате имеется вертикальный фронтон, в котором удобно устроить окно. Распространены двускатные (голландские, с укороченным треугольным скатом и фронтоном) и четырехскатные (датские, фронтон завершается торцевым скатом) полувальмовые кровли. В зависимости от устройства, полувальму можно совмещать с эркером.
Полувальма Источник viksar.ru
Разновидности
Вальмовая крыша подразделяется на несколько видов, в зависимости от формы ее конструкции.
Классический вид
Диагональные ребра конструкции опираются на коньковый пробег, а свесы находятся на одинаковой высоте.
Шатровая крыша
Не имеет прогона конька. Все ребра конструкции сводятся в одну точку. Для оформления строений с эркером такой вид крыши не подходит, так как форма коробки дома должна быть квадратной.
Полувальный вид
Отличает от классического вида наличием фронтонов, в которых устанавливаются окна для обустройства жилой чердачной комнаты. Такой вид подразделяется на подвиды, и некоторые из них можно использовать для обустройства строений с эркером.
Ломаная крыша
Данный вид состоит из сложной конструкции, так как все стороны имеют разнообразный размер, с расхождением под разными уклонами. Такой вид придает дому эффектный и оригинальный вид и отлично подходит для обустройства эркеров. Крыша с эркером, стропильная система которой имеет ломаный каркас, позволяет сохранить максимум свободного пространства, для оформления чердачного помещения.

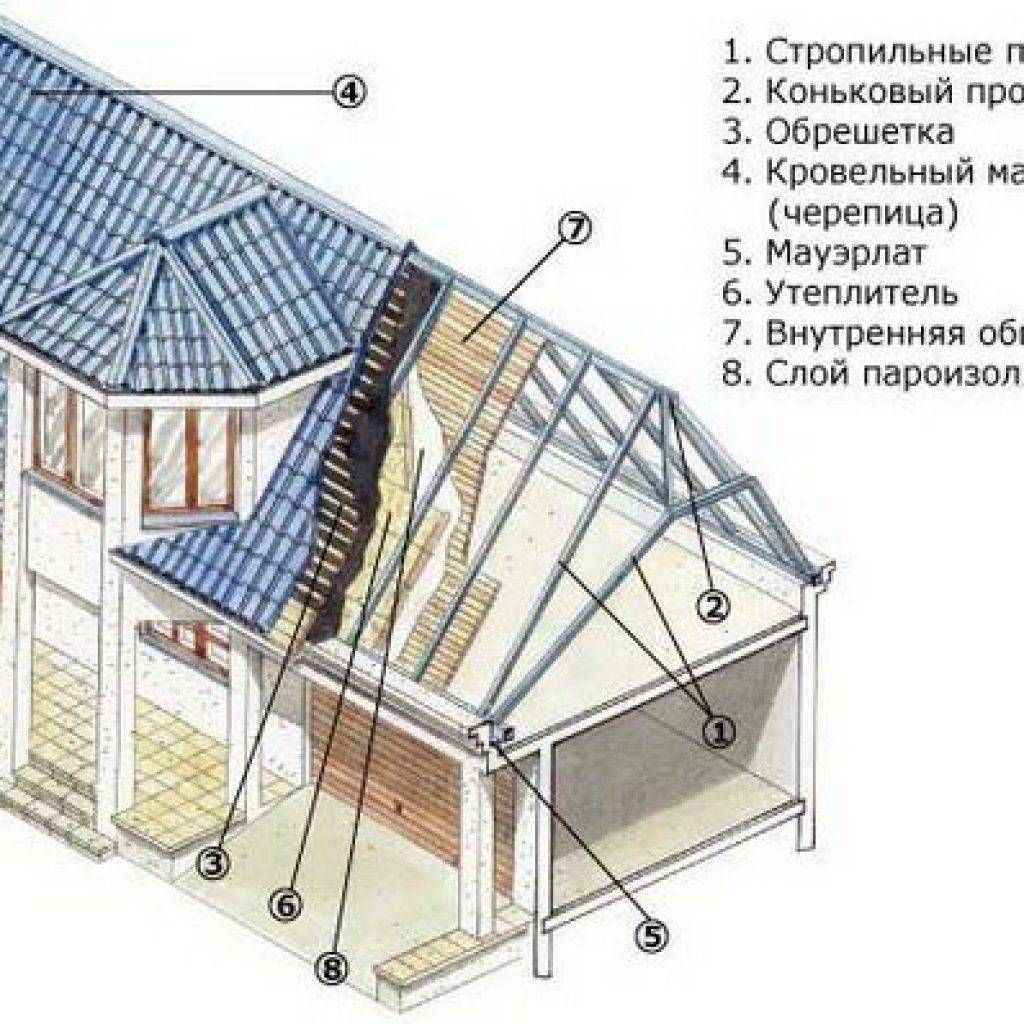

Стропильная система крыши с эркерами: из чего состоит?
Все несущие кровельные конструкции состоят из конькового бруса и стропила, которые выполняют разные функции. Поскольку скаты крыши могут иметь разные углы наклона, существует несколько типов стропил, основными из которых являются:
- Центральные промежуточные стропила — они крепятся к каждому концу конькового бруса, по три штуки.
- Угловые или накосные стропила — служат основными несущими частями конструкции, находятся по углам каркаса, имеют наименьший уклон по сравнению с промежуточными стропилами.
- Промежуточные стропила — расположены от обвязки системы к коньку, между центральными стропилами.
Дополнительно при установке стропильной системы для эркерных крыш устанавливают:
- Коньковые балки (коньковые прогоны) — поперечные балки (ригели), располагающиеся горизонтально и создающие опору для центральных и угловых стропил;
- Наружные или короткие стропила – неотъемлемые части стропильной системы, закрепленные на угловых стропилах и обвязке и имеющие одинаковый наклон;
- Мауэрлат — брус, закрепленный по верху наружных стен и равномерно распределяющий нагрузку стропильной системы. Служащит основанием и связующем звеном между каркасом крыши и стенами;
- Стойки и подкосы — опоры для стропил больших пролетов, позволяет перекрывать большие размеры и сохранять секции главных ригелей.
Для чего необходим эркер в каркасном доме?
Главным предназначением данного элемента является то, что эркер в каркасном доме помогает расширить пространство. Помимо этого, он выполняет эстетическую функцию, украшая здание снаружи. Изготовить проект ризалита лучше всего доверить профессиональным архитекторам, потому что при его возведении нельзя допускать никаких ошибок и погрешностей, иначе может нарушиться прочность и надежность пристраиваемой конструкции.
Для чего необходим ризалит в доме:
- для расширения внутреннего пространства дома — комнату можно увеличить процентов на 20 от ее изначальных размеров;
- для улучшения освещения — в комнату с такой пристройкой попадает больше дневного света;
- для получения дополнительного тепла — если в комнату на пол уложить темную плитку, то можно дополнительно обогревать помещение за счет попадающих солнечных лучей;
- для создания оригинальной формы — благодаря ризалиту здание смотрится роскошным и богатым, приобретая шикарный внешний вид.
Монтаж яндовой (эркерной) кровли
Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.
На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:
- Для формирования надежной опоры всех балок, поддерживающих систему стропил.
- Для разгрузки оконных перемычек.
Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.
Строительные материалы для эркерной (яндовой) кровли
Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:
- Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
- Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
- Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
- Специальная вязальная проволока.
- Специальные пластины из оцинкованной стали.
Стропильная система
Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.
Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.
Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.
Обрешетка
На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.
При строительстве частного дома нужно особое внимание уделить разработке проекта, в частности крыше постройки. На данный момент загородные дома и коттеджи приветствуют наличие различных конструктивных элементов и деталей, способных сделать дом более привлекательным
Помимо этого, они предназначены для того, чтобы решать некоторые функциональные задачи.
Ведущие специалисты рекомендуют при постройке частного дома использовать такой элемент как эркер. Эркер – небольшое пространство в здании, выходящее за черты плоскости фасада здания
Если касаться технологической стороны вопроса, то здесь особых проблем не возникает, но необходимо уделить особое внимание крыше эркера. Зачастую над эркером устанавливают яндовую крышу
В большинстве случаев эркер представляет собой в частном доме небольшой крытый балкон. В то же время стены эркера являются частью перекрытия постройки. Форма эркерного сооружения напрямую зависит от проекта, задумки дизайнера и пожеланий заказчика. Тем не менее в большинстве случаев эркер делают многогранным, полукруглым или трапециевидным, так как эти формы наиболее удачные и привлекательные внешне.
В большинстве случаев для эркера используются следующие типы крыш:
Крыша конверт с эркером. Виды вальмовых крыш: с эркером, кукушкой, балконом и другие
Вальмовая крыша — легко узнаваемый распространенный вид скатной кровли.
Характерная особенность, это наличие вальм — треугольных торцевых скатов. Вид сверху напоминает конверт.
Данный вид кровли имеет преимущества и недостатки в каждой разновидности.
Классификация видов
Вальмовые крыши надежно защищают строение от осадков.
Отсутствие фронтонов делает конструкцию крыши устойчивой к ветрам и деформации. Но стропильная система отличается сложностью устройства. Существуют разновидности вальмовых крыш. Между собой они отличаются формой, количеством вальм, устройством стропильной конструкции.
Классическая
Четырехскатная кровля с двумя треугольными скатами друг напротив друга на месте фронтонов, и двумя скатами в форме равнобокой трапеции. В зависимости от высоты крыши, угла скатов можно оборудовать полезное пространство под кровлей, расширить жилую площадь. Для естественного освещения установить мансардные окна.
Так классическая вальмовая крыша выглядит на фото:
Ребра в стропильной конструкции, расположены диагонально, опор на балку конька.
Полувальмовая
Полувальмовые крыши имеют укороченные вальмы. Представляют собой нечто среднее между двухскатной и четырехскатной крышей. Характерный треугольник, называемый вальмой, укорочен и расположен под углом к фронтонным стенам . Половинчатая вальма располагается сверху фронтона или снизу от него.
Голландская
Отличается от стандартной укороченными треугольными скатами. Разница высоты скатов приобретает форму трапеции.
Под укороченным треугольным скатом удобно разместить балкон или террасу .
Сделав три стороны крыши с выступом от стены, можно обеспечить надежное укрытие открытой площадки от осадков, ветра со всех сторон. Кровля устойчива к сильным порывам ветра.
В стропильной конструкции основания укладывают не на обвязку или мауэрлат, а на верхнюю балку фронтона.
Фото стропильной конструкции голландской крыши:
Датская
Треугольный скат разделен на две части . Нижняя часть покрывается кровлей, верхняя под установку окна, глухой фронтон.
Вальму стандартно опирают на мауэрлат. В верхней части до конька сооружают фронтон.
Шатровая
Напоминает пирамиду. Одна вершина соединяет четыре ската по форме равных друг другу треугольников. Вид сверху — квадратный конверт. Распространенное количество скатов от 3 до 8. Такая система отлично подходит для укрытия домов квадратной формы , где все стены равны друг другу. Часто используются при строительстве беседок.
Основное характерное отличие — отсутствие конька. Коньковая линия преобразована в одну точку — пик крыши. Стропильные ноги стыкуются на пике, поддерживаемом опорным столбом. Он должен быть основательно крепким, основная нагрузка попадает ему. Используют наслонный, висячий тип стропильных ног.
При угле наклона ската более 40 градусов рекомендуется монтировать висячие стропила.
Ломаная мансардная
Вальмовая крыша с мансардой — наиболее сложная технология строительства, основательный конструктив стропильной системы . Все скаты разной площади, под разным углом.
Позволяет наиболее рационально использовать пространство под кровлей, увеличивает площадь дома. Придает интересный вид зданию.
Так выглядит ломаная крыша:
В конструкции стропила двух видов: наслонные, висячие. Верхняя, более пологая часть крыши берет начало от конька, заканчивается на перегибе с использованием висячих стропил. Они опираются на стойки или продольный прогон, затяжку. В нижней части устанавливают наслонные стропила.
У висячих стропил отсутствует опоры внутри . Они опираются на внешние опоры. У наслонных внутренняя опора есть.
Вид скатной кровли с конструкцией из нескольких щипцов. Щипцы представляют собой двухскатные стропильные системы с коньком. Под свесом каждого двускатного элемента располагается фронтон.
Варианты крыши эркера
Главным правилом при выполнении эркерной крыши является ее сочетание с основной кровлей строения. Возведение такой крыши является достаточно сложной задачей. Даже не все профессионалы берутся за такое дело, не говоря уже о новичках. Любая ошибка или недочет в конструкции кровли эркера может повлиять на нее не лучшим образом и привести к плачевным последствиям.
Эркер по своей форме может быть закругленным, прямоугольным или многогранным. Опираясь на форму его конструкции, и строится тот или иной вариант кровли. Конфигурации кровли над эркером могут быть такими:

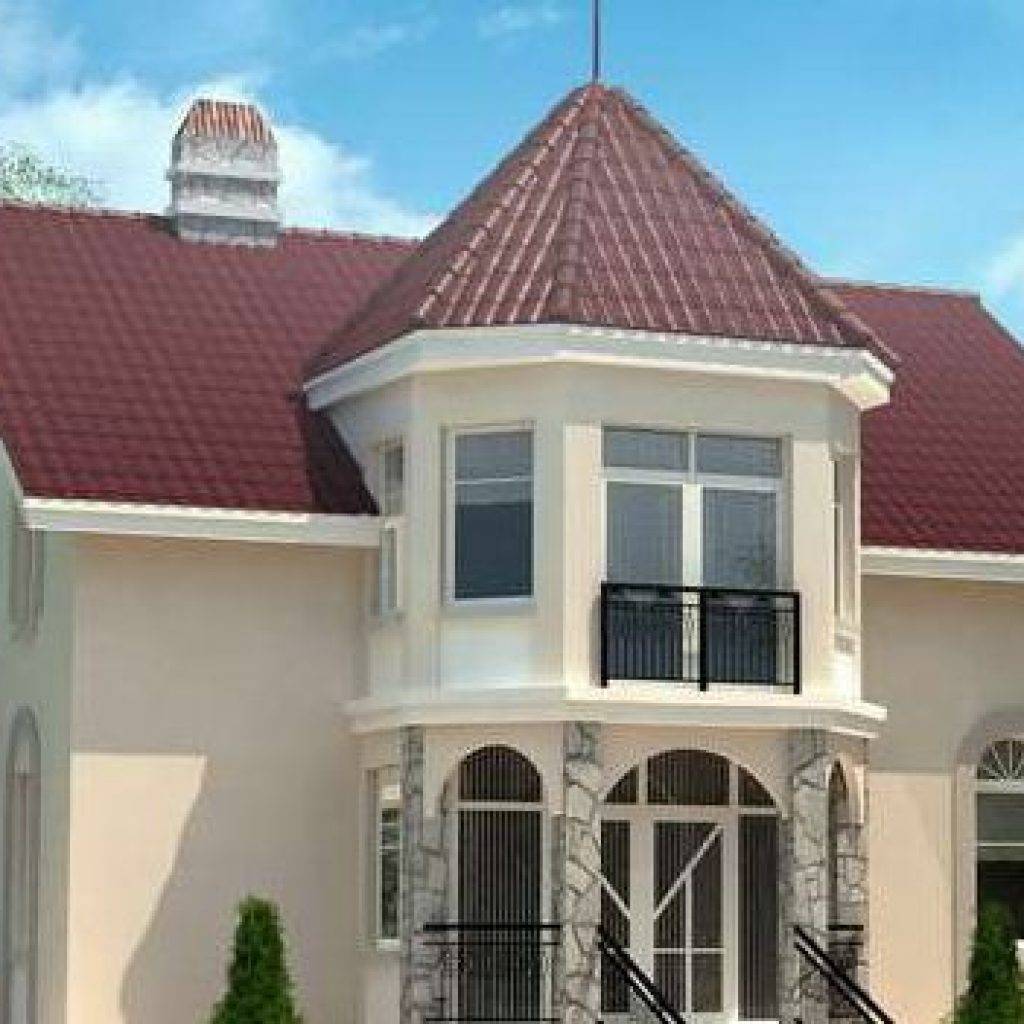

- Шатровая. Эта кровля имеет вид многогранной пирамиды и выполняется для небольших эркеров. Такой элемент будет выглядеть, как башенка, пристроенная к основному зданию.

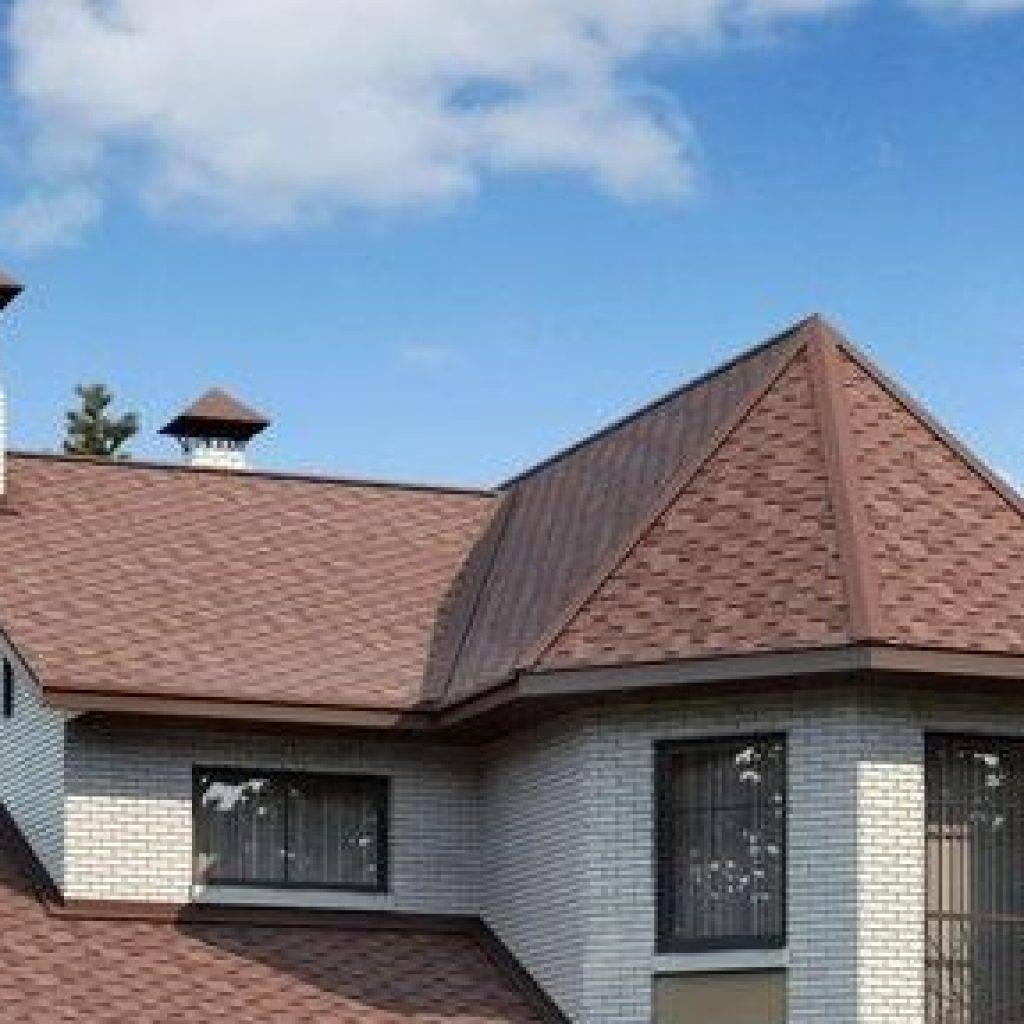

- Вальмовая , применяется в случае, если эркер отличается большей протяженностью в ширину. Эта крыша имеет свой конек и 4 ската, 2 из которых треугольной формы, 2 трапециевидной.
- Ендовая кровля, которая выглядит так, будто выходит из основной стены или кровли самого здания. Данный вариант помогает наиболее органично вписать эркер в конструкцию здания.
Первые два варианта отличаются сложностью конструкции, поэтому для их строительства обязательно потребуется человек, который обладает достаточной квалификацией и опытом в подобных работах. Последняя может выполняться самостоятельно, но, опять же, теми, кто знает азы строительных работ по возведению кровли на эркерах. Но лучше в любом случае работу доверить профессионалу, чтобы не переживать о возможности неправильного монтажа и тех проблемах, которые могут возникнуть в процессе эксплуатации.
Крыша с кукушкой. Что такое кукушатник или скворечник?
«Кукушка» — это архитектурный элемент кровли, который представляет собой небольшой выступ, расположенный на мансардном этаже. Этот выступ имеет свою собственную стропильную систему, сопряженную с главной, а также покрывается крышей. Кукушкой такую конструкцию называют мастера из-за внешнего сходства с ходиками, из которых каждый час вылетает эта маленькая птичка. По форме крыши «кукушки» различают на следующие типы:
- Двухскатная. При монтаже двухскатной крыши кукушка будет выглядеть как маленький дом, действительно напоминая старинные ходики.
- Односкатная. Кукушатник с односкатной крышей выглядит попроще, чет двускатный, зато и монтируется намного проще.
- Вальмовая. Кукушка с вальмовой крышей венчается тремя скатами, один из который напоминает козырек.
- Арочная. Конструкция с арочной крышей часто используется при строительстве домов в стиле альпийских шале, она выглядит очень оригинально, но для ее создания используются только гибкие кровельные материалы
Помните, любой элемент на поверхности кровли уменьшает прочность стропильной системы, а также часто становится причиной проникновения воды внутрь каркаса, поэтому строительство крыши со сложной конструкцией лучше доверить профессионалам.
Перед тем, как сделать кукушку на крыше, необходимо тщательно разобраться в ее устройстве и функциях
Важно понимать, что этот элемент отнюдь не выполняет чисто декоративные задачи. Грамотно спроектированная кровля с кукушкой решает сразу несколько проблем в конструкции:
- Увеличивает полезную площадь мансардного или чердачного помещения. За счет ее монтажа можно значительно увеличить свободное пространство под кровлей, более рационально разместив туалет, кладовку или ванную комнату.
- Помогает организовать естественное освещение. Наличие естественного освещение – основное требование, которое предъявляется к жилым помещениям. Кукушка, которая заменяет собой дополнительный фронтон, помогает использовать более дешевое вертикальное остекление.
- Улучшает внешний вид дома.
Обратите внимание! Недостатками крыши с кукушкой считают достаточно высокую стоимость, складывающуюся из затрат на материалы и оплаты работы мастеров, а также более низкую устойчивость к протечкам
Чертеж стропильной системы конструкции
Чтобы самостоятельно сделать чертеж кровли, необходимо знать основные термины, применяемые проектировщиками и архитекторами. Перечислим главные элементы стропильной системы четырехскатной вальмовой крыши:
- Конек – брус с сечением 50х150 мм, к которому крепятся стропила. Он расположен в центре двух трапециевидных скатов.
- Диагональное стропило – балка, которая служит опорой для вальм. В некоторых источниках она также называется накосной ногой. Верхняя пятка диагональной стропилины опирается на один из концов балки конька.
- Центральные промежуточные стропила. В шатровой вальмовой крыше их четыре. Центральные балки сходятся в центре конструкции, образуя крест.
- Нарожники – короткие доски, опирающиеся на каркас вальм.
- Промежуточные стропила – балки, которые образуют плоскость трапециевидных скатов на чертеже четырехскатной вальмовой крыши.
Кровельные материалы укладываются на обрешетку. Она крепится к стропилам под углом 90 градусов. Разреженную обрешетку используют под шифер и металлическую кровлю. Шаг укладки досок – несколько сантиметров. Под все остальные виды материала кровли обрешетку делают сплошной.
Вспомогательная конструкция четырехскатной вальмовой крыши состоит из следующих элементов:
- Стойка. Служит опорой для конька. Стойки упраздняются, если планируется использовать пространство под вальмовой крышей.
- Затяжка – важная часть стропильной системы. По совместительству является балкой перекрытия.
- Кобылка. Деревянный брусок, который используется для устройства свеса при недостаточной длине стропильной ноги.
- Ветровая балка. Благодаря этому элементу, кровельная конструкция имеет высокую устойчивость к плохим погодным условиям. Ветровая доска соединяет несколько стропил в одной плоскости ската.
- Мауэрлат – основа для монтажа стропильной системы. Его назначение – привязка каркаса крыши к стенам дома. Мауэрлат представляет собой брус с сечением 100х100 или 150х150.
- Шпренгель. Задача этого структурного элемента – усилить основную несущую конструкцию. Шпренгель крепится по углам к мауэрлату и диагональным балкам.
- Подкосы. Располагаются под наклоном к стропильным ногам.
Расстояние между стропилами и нарожниками на чертеже называют прогонами. Эта величина рассчитывается по специальным формулам. Зависит от веса элементов кровли, максимально возможного количества осадков в регионе строительства и силы ветра. Также рассчитывать необходимо высоту конька, угол наклона стропильных ног и их длину. Самой сложной для вычислений является ломаная вальмовая схема крыш.
Наиболее распространенные виды креплений деревянных балок между собой – пластины и уголки. Реже используют вязальную проволоку, саморезы и кронштейны. Чтобы предотвратить деформацию деревянных балок из-за усадки, следует выбрать скользящую систему в креплениях уголков.
От массовой типовой застройки к индивидуальным проектам
При строительстве частного дома будущие хозяева стараются уйти от типовых шаблонов, использующихся в массовом строительстве. Но в то же время сохранить и привнести в свой коттедж то лучшее, что имеют обыкновенные высотки.
Проект одноэтажного дома с эркером
Индивидуальный дизайн одноэтажного дома с эркером позволит не только внешне сделать дом неповторимым, притягивающим взгляды прохожих. Но и очень грамотно использовать появляющиеся достоинства от пристроенного крыльца.
В различных типах домов используются разные формы и типы эркеров. Это обусловлено возможностью основных строительных материалов принимать нужную форму, а также особенностью конструкций:
Квадратный или прямоугольный эркер.
Самый распространённый вид эркера, так как не требует возведения сложных конструкций и при проектировании является самым простым из всех остальных видов. Возможно возведение в кирпичном, блоковом доме, при определённой степени мастерства можно построить каркасный дом с эркером и панельный. Такой тип эркера намного проще вписывать в интерьер, особенно тем, кто плохо знаком с дизайнерскими законами. Но, несмотря на простоту, он не менее эффектен и практичен.

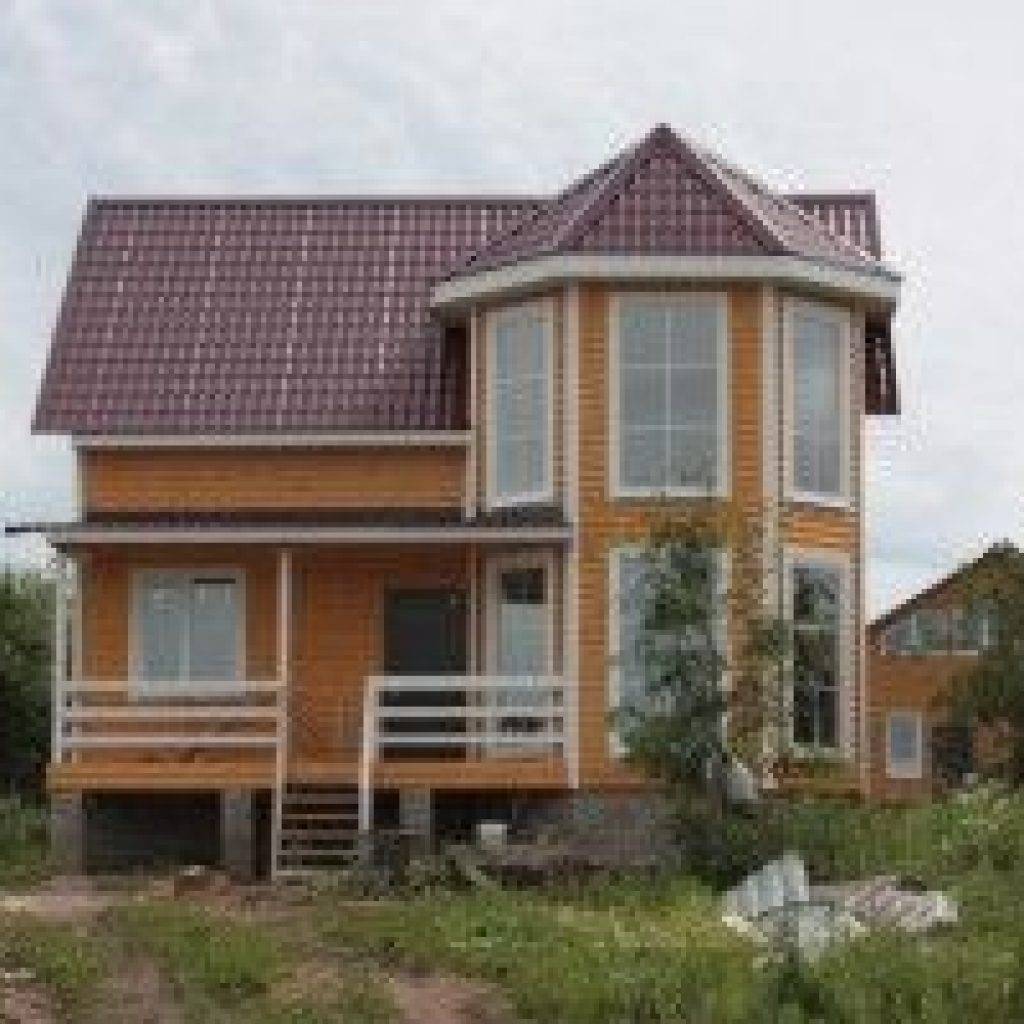

Эркер круглой формы.
Его ещё называются эркером, выдержанным в венецианском стиле. Может размещаться как в середине стены, так и отлично вписывается вместо одного из углов здания. Чаще всего встречаются кирпичные дома с эркером такого типа, но может быть построен в блоковых домах, недопустим в домах из бруса, бревна, оцилиндровки, сложно вписывается в каркасные и панельные конструкции. Безусловно, дом с полукруглым эркером будет выгодно выделяться среди соседских коттеджей. Эркер станет доминирующим элементом в интерьере и экстерьере дома, требует грамотного дизайнерского подхода, иначе превращается в аляповатое безвкусное пятно
При должном подходе эркер превращается в излюбленное место отдыха, неважно в каком из помещений дома он находится.

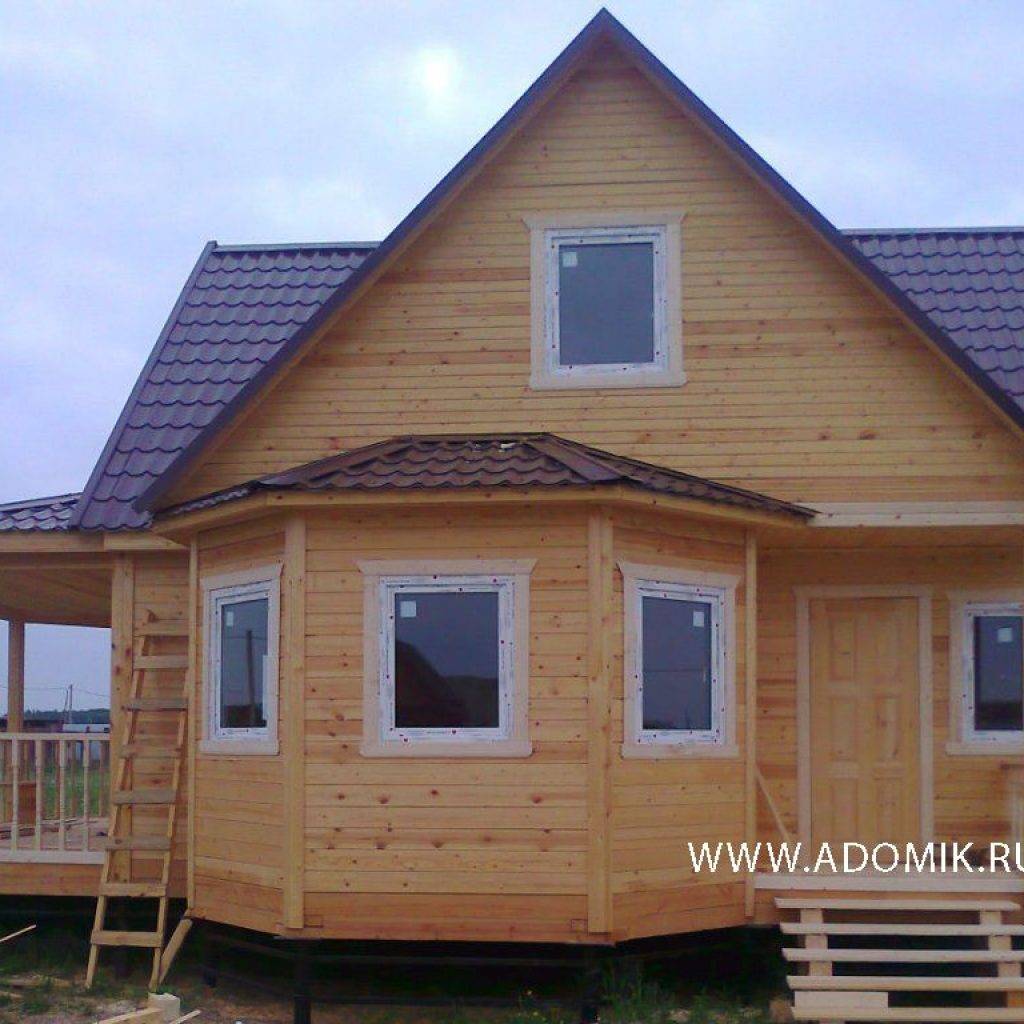

Многогранный эркер.
Промежуточный вариант между круглым и прямоугольным решениями. Смотрится интересно за счёт необычной сложной конструкции. Многогранный эркер в домах из бруса используется чаще всего, хотя подходит и для строений из других материалов
Вариантов использования в интерьере — масса

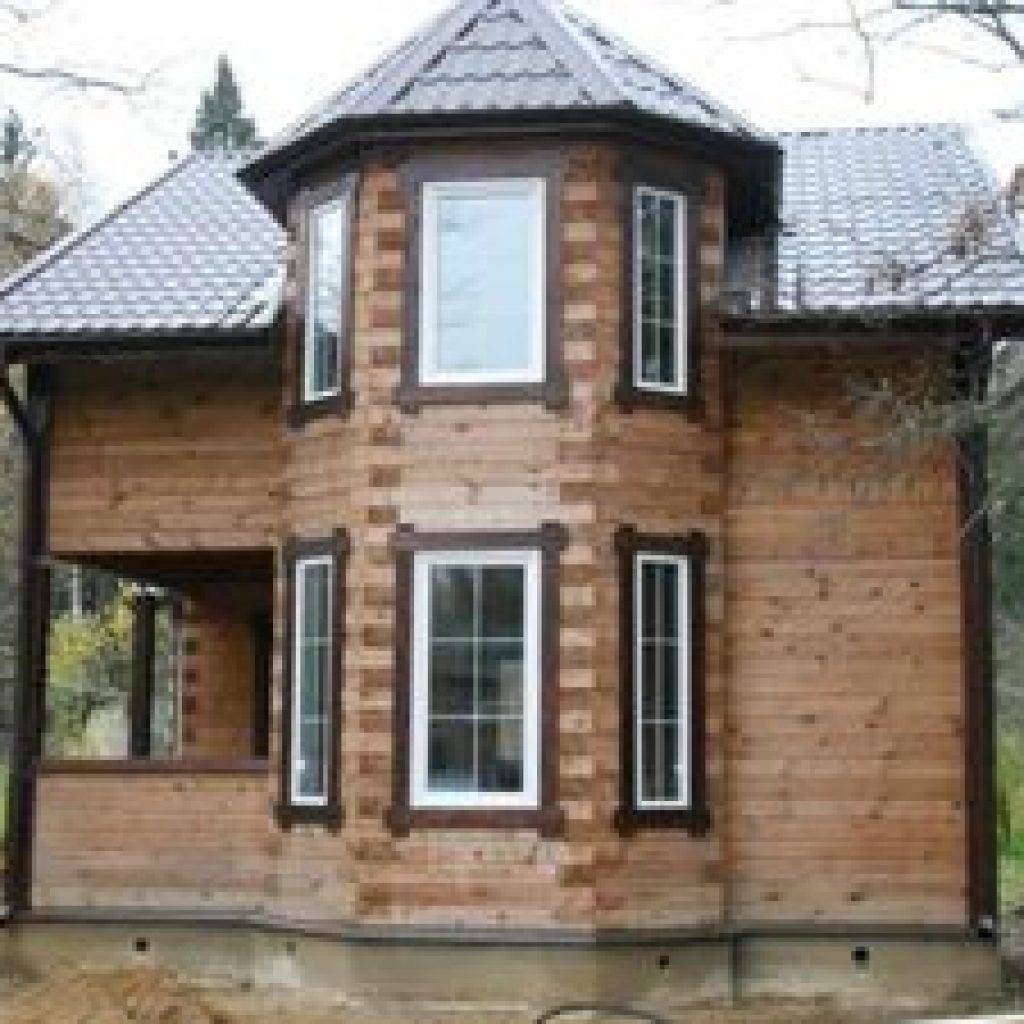

Многогранный эркер в домах из бруса используется чаще всего, хотя подходит и для строений из других материалов. Вариантов использования в интерьере — масса.
В типовой массовой застройке чаще всего можно встретить именно последние варианты эркеров. Просто, доступно, изысканно.
Диагональные стропильные ноги
Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.
Строго говоря, диагональные и накосные — не совсем идентичные элементы, поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.
В остальном все свойства одинаковы.
Угловые элементы имеют определенные особенности:
- Длина диагональных стропильных ног значительно превышает длину прямых стропил.
- Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.
Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок, из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.
Таким образом решаются сразу несколько проблем:
- Можно делать балки любой нужной длины.
- Увеличивается устойчивость к нагрузкам.
- Возможность использовать один модульный размер материала.
Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений.
ОСТОРОЖНО!
Накосные стропила, расположенные в ендовах, имеют противоположное расположение точки максимальных усилий — примерно одна треть-четверть длины снизу.
Диагональные стропильные ноги
