Кронштейны для кондиционеров – заказать изготовление и монтаж у завода металлоконструкции Арес по низким ценам
Кронштейны для кондиционеров — изготовление и установка
Кронштейны для кондиционеров — обязательный элемент при установке этих дорогостоящих приборов. Они прочно фиксируют сплит-систему на стене, устойчивы к длительным нагрузкам и к неблагоприятным погодным условиям.
В нашей компании вы можете заказать изготовление и профессиональный монтаж различных элементов для крепления внутреннего блока, а также для наружного блока конденсации.
Мы предлагаем вам следующие типы кронштейнов:
 | |
Наши крепления — безопасные, имеют прочную стальную конструкцию, надёжно поддерживают модели массой от 36 до 72 кг, а усиленный кронштейн, в зависимости от размеров и толщины металла, подходит для крепления устройств массой до 250 кг.
Мы производим и продаём напольные кронштейны и корзины для кондиционеров. Вся продукция имеет антикоррозийное покрытие, которое устойчиво к воздействию ультрафиолета, перепадам температур и осадкам. Кронштейны имеют готовые отверстия для крепежа к каменной или бетонной стене.
Вы хотите самостоятельно установить кондиционер настенного крепления на гипсокартон или стальные (деревянные) опоры? Проконсультируйтесь с нашими специалистами. Процесс потребует специальных болтов соответствующей номинальной нагрузки для конкретной подложки.

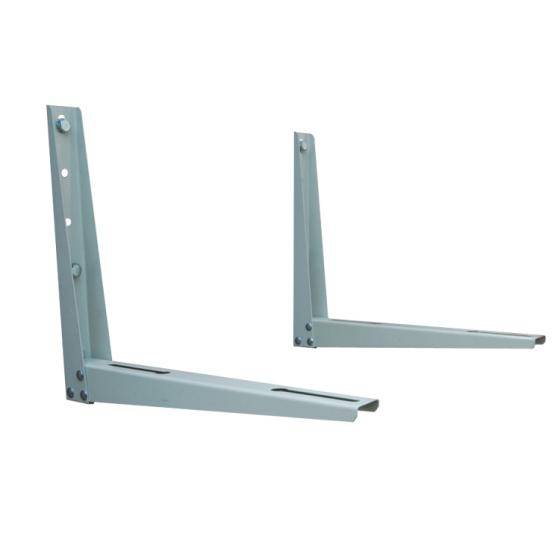

Виды кронштейнов
Кронштейны для устойчивого крепления кондиционеров имеют горизонтальные элементы, на которые ставится и закрепляется от самопроизвольного смещения устанавливаемый блок, и вертикальные части, вплотную прижимающиеся к стене. Для удобства крепления предусматриваются отверстия. В большинстве случаев кронштейны имеют вид Г-образных деталей, используемых попарно. Отличия обычно касаются формы применяемых при изготовлении профилей и наличия дополнительных элементов, предназначенных для усиления конструкции.
Важно! На производство кронштейнов, используемых под открытым небом, идет нержавеющая или обыкновенная конструкционная сталь с антикоррозионной обработкой
Кронштейны из уголка
Этот простейший вид крепления изготавливается перпендикулярным свариванием уголков с толщиной полки не менее 2 мм. Он способен выдерживать умеренные нагрузки, но со временем вибрация негативно сказывается на прочности шва. К тому же, случайное повреждение антикоррозионного покрытия способно привести к быстрому уменьшению прочности изделия и изменению его конфигурации.
Конструкции из П-образного профиля, соединенного болтами
Такие кронштейны являются более надежными благодаря наличию дополнительных ребер жесткости и болтовому соединению, устойчивому к вибрации. Крепежные элементы из оцинкованной стали длительное время не поддаются коррозии и могут быть заменены на новые при подозрении на повреждение.
Кронштейны для наружного блока
Кронштейны из П-образного профиля с дополнительным усилением
Данная конструкция похожа на предыдущую, но имеет несколько удлиненные вертикальные элементы, к которым под некоторым углом крепится дополнительная укосина. Она придает всей системе абсолютную жесткость и позволяет нагружать ее достаточно тяжелым грузом.
Кронштейны из П-образного профиля, скрепленные горизонтальной планкой
Такие устройства в дополнение ко всем положительным качествам ранее описанных моделей обладают еще устойчивостью к горизонтальному смещению и удобством крепления к стене. Их можно устанавливать под самое дорогое и ответственное оборудование.
Для информации! Наличие на горизонтальных полках кронштейнов отверстий удлиненной формы делает их пригодными для монтажа под любые марки кондиционеров.
Требования к креплению
Крепления для монтажа наружного блока кондиционера, находящегося на большой высоте, едва ли в процессе эксплуатации будут подвергаться техническому обслуживанию или хотя бы внимательному осмотру. Поэтому к ним изначально предъявляются повышенные требования:
- минимальный собственный вес и надежность всех соединений;
- соответствие кронштейна массе предполагаемого груза, при этом желателен двукратный запас прочности;
- диаметр и положение отверстий должен подходить под соответствующий крепеж для устанавливаемого кондиционера;
- способность сохранять свои прочностные свойства в широком диапазоне температур и в условиях повышенной влажности.
Правильное крепление наружного блокаВнимание! У качественно изготовленного кронштейна отверстия высверливаются еще до покраски. В противном случае именно они станут очагом распространяющейся коррозии
Материалы для производства и покрытие
Наиболее долговечными являются кронштейны, выполненные из нержавеющей стали. Но повышенная стоимость стала существенным препятствием для их широкого распространения. Поэтому наибольшей популярностью пользуются изделия из оцинкованной стали, дополнительно обработанные другими антикоррозионными покрытиями. Среди них можно выделить:
- лакокрасочные эмали;
- полимерные составы;
- порошковые красители.
Последний вариант характеризуется еще и повышенной прочностью к механическим воздействиям, что может уберечь от случайных повреждений защитного слоя при неаккуратном монтаже.
Зимний комплект Неоклима для работы в мороз | Комплект на кондиционер для обогрева
Дата:06.09.2018
Как известно, практически каждый современный кондиционер способен не только охлаждать помещение, но и наоборот — обогревать его. Но абсолютно любой кондиционер имеет пороги минимальной температуры при который может работать в разных режимах.
Например, в режиме «охлаждения» минимум +18°С, а в режиме «обогрева» — −7°С. Это стандартные температуры для неинверторных кондиционеров.
Что касается инверторных — ситуация немного другая. Такие кондиционеры на обогрев могут работать и до −25°C. И хорошо, когда сплит система с завода имеет возможность работы на обогрев при больших минусовых температурах.
А как правило, если использовать сплит системы за пределами установленного диапазона t°С — значительно сократится производительность, а то и вовсе оборудование сломается. Конечно, производители не рекомендуют и пробовать включать систему в не разрешенном техническими характеристиками диапазоне температуры, так как, при поломке, никакая гарантия в таких ситуациях будет недействительна.
Кондиционеры на обогрев сегодня
На сегодняшний день, все чаще, зимой, используют кондиционеры на обогрев помещения. Но в некоторых случаях требуется и охлаждение круглый год, например, серверные комнаты или различные лаборатории.
Следовательно, для этих, двух разных задач, требуется разные низкотемпературные наборы.
Стоит также обратить внимание, что кондиционер в режиме обогрева значительно экономней по потреблению электроэнергии чем обогреватель. Электрообогреватель выдает столько тепла, сколько потребляет, например, 2 кВт тепла = 2 кВт потребленного электричества. В то время как сплит система выдает намного больше тепла, чем потребляет энергии, и разница может составлять порядка 200%
В то время как сплит система выдает намного больше тепла, чем потребляет энергии, и разница может составлять порядка 200%.
Для таких случаев и был разработан набор специальных устройств, так называемый «зимний комплект» кондиционера. Данное оборудование позволяет сплит системе увеличить диапазон рабочей температуры в зимний период.
Рассмотрим из чего состоит низкотемпературный зимний комплект для работы кондиционера на обогрев:
- Подогрев картера компрессора наружного блока кондиционера (поддерживает температуру внутри компрессора на таком уровне, при которой фреон может переходить с жидкого состояния в газовое, а также обеспечивает мягкий старт работы компрессора);
- Подогрев дренажа внешнего блока (предотвращает замерзание поддона и вентилятора во внешнем блоке);
- Термостат (включает и отключает зимний низкотемпературный комплект в моменты необходимости).
А для работы сплит системы на охлаждение при низкой температуре ко всему вышеперечисленному добавляется:
Регулятор оборотов вентилятора (используется для плавной остановки вентилятора при низких температурах наружного воздуха, таким образом, предотвращая обмерзание и увеличивает производительность кондиционера).
Данный комплект подойдет к любому кондиционеру, любого производителя
Важно качественно и правильно установить набор в систему
Купить низкотемпературный комплект для кондиционера
Компания Neoclima представляет зимний комплект в Украине, с доставкой 1-2 дня. Для заказа свяжитесь с нами по телефону 0-800-50-70-25, либо отправьте запрос онлайн, через сайт.
Также наши менеджеры смогут проконсультировать и ответить на все Ваши вопросы, касающиеся, оборудования ТМ Neoclima.
Подключение трубок фреономагистрали
Переходим к этапу подключения коммуникаций.
Соединяете развальцованные трубки с внутренним блоком кондиционера, используя разводные ключи.
Если богаты динамометрическим ключом, то лучше применить его.
Вот рекомендуемые усилия затяжки для фреоновых трубок различных диаметров:
1/4 – 16-20Нм
3/8 – 35-45Нм
1/2 – 45-55Нм
Далее берете межблочный кабель и скручиваете все это в единое целое с фреоновой магистралью при помощи армированного скотча или виниловой ленты.
Не забудьте натянуть на медные трубки изоляцию необходимого диаметра.
Чтобы грязь случайно не попала во внутрь трубки, ее концы замотайте изолентой.
Ошибка №8
Ни в коем случае нельзя оставлять теплоизоляцию трубок без защиты.
В противном случае, со стороны улицы под воздействием УФ-лучей, в течение нескольких сезонов все это превращается в труху.
Если ваш термофлекс светостойкий и не боится солнца, то подумайте о птичках. Вороны очень хорошо клюют и растаскивают такой материал себе на гнезда.
Ошибка №9
Также не оставляйте без изоляции ни одного участка внутри помещения. В особенности места соединения.
Здесь постепенно будет образовываться конденсат и в конечном итоге на ваших обоях появится аккуратная струйка воды.
Саму магистраль обмотанную скотчем внутри комнаты прячут в пластиковый короб.
Однако, если у вас короткий участок и остались старые обои, то вместо применения короба, магистраль можно обклеить ими. Получится почти незаметная картина.
Далее пропускаете магистраль через сквозное отверстие наружу.
Обратите внимание
На этом установку наружного блока можно считать законченной. Если вы смонтировали внутренний и внешний блок, а также соединили их с помощью труб и проводов, не спешите включать систему. Многие неопытные мастера сразу после монтажа пытаются узнать, как запустить кондиционер. Но на этом этапе можно совершить несколько фатальных ошибок.
Прежде чего, перед запуском из системы нужно удалить лишний воздух и заправить аппарат холодильным агентом (фреоном). Рекомендуем выполнять запуск кондиционера после выполнения этих задач.
Процесс удаления воздуха называется вакуумированием или вакуумизацией. Подробнее об этом мы рассказывали ранее. Прочтите статью ниже.
Пошаговая инструкция для монтажа климатической системы
При самостоятельном монтаже сплит-системы рекомендуется следовать следующему плану действий:
Выбор места под установку кондиционера. Для этого подойдет ровный вертикальный участок несущей стены без видимых повреждений. Следует помнить, что для минимизации энергетических потерь рекомендованная длина коммуникаций не должна превышать 15 метров. В непосредственной близости не желательно наличие посторонних предметов, препятствующих нормальному воздухообмену. Для монтажа наружного блока оптимальной считается северная или восточная сторона здания на открытом балконе или в непосредственной близости от оконного проема.
Монтаж кронштейнов под кондиционер. В удобном для работы месте выполняется разметка в соответствии с размерами кронштейна для вашего кондиционера. Высверливаются отверстия под анкера и производится закрепление деталей. При этом необходимо добиться плотного прилегания к стене вертикальных стоек и горизонтальности полок.
Крепление наружного блока. Он фиксируется на кронштейнах посредством болтов и гаек. При этом должен обеспечиваться его обдув со всех сторон, поэтому надо оставить достаточный зазор со стороны стены. Если удастся, смонтируйте козырек, защищающий от воды и падения сосулек.
Крепление внутреннего блока. Его располагают строго горизонтально на некотором удалении от потолка. Отступа 10 см будет вполне достаточно. Сначала крепится к стене монтажная пластина, на которой потом фиксируется сам блок. Он не должен оказаться рядом с отопительными приборами и электрической проводкой.
Подключение к электросети. К каждому кондиционеру прилагается инструкция со схемой включения. Выполнение этой работы надо доверить специалисту
Важно, чтобы подключение производилось через автомат аварийного отключения.
Рекомендации по прокладке труб. Для циркуляции фреона используются медные трубы
Их прокладывают с небольшим запасом по длине на случай температурных деформаций. Соединения выполняются с использованием вальцевания. После монтажа все коммуникации покрывают теплоизоляционными материалами.
Вакуумирование системы. С помощью вакуумного насоса из системы откачивается весь воздух и капли влаги, которые могли бы негативно отразиться на работе компрессора. Убедившись в полной герметичности оборудования, производят его заполнение хладагентом.
Монтаж кронштейнов и крепление наружного блока
Крепление внутреннего блока
Прокладка труб
Вакуумирование системы
Важно! Только после проверки стабильности работы климатического оборудования монтаж может считаться успешным. Установка любого технического устройства завершается пусконаладочными испытаниями
Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно
Установка любого технического устройства завершается пусконаладочными испытаниями. Включите кондиционер в работу, проверив его на всех предусмотренных инструкцией режимах. Если не обнаружится никаких дефектов, с задачей монтажа вы справились успешно.
Посмотрите видео о кронштейнах для кондиционеров
ПЕРВЫЙ ЭТАП МОНТАЖА – ЗАКЛАДКА ТРАСС
| Расположение внутреннего блока выбрано верно. “Местом постоянного нахождения людей” в данном случае является диван |
Одним из первых вопросов задаваемых мастером-климатехником заказчику перед закладкой трасс под кондиционеры, как ни странно, должен быть вопрос: какая будет мебель, и где она будет стоять в данном помещении? Специалиста интересует не стилистика вашего пространства, а так называемые «места постоянного нахождения людей» – диваны, кровати, обеденные зоны, рабочие столы и т. п
Очень важно выбрать место установки внутреннего блока так, чтобы вы не находились в потоке воздуха из внутреннего блока сплит системы. При себе желательно иметь дизайн-проект расстановки мебели, пусть даже нарисованный самостоятельно и от руки – этого почти всегда бывает достаточно.
Далее необходимо обсудить технические моменты, а именно:
1. Куда отводим конденсат с внутреннего блока? Конденсат можно отводить в баночку, установленную неподалёку от внутреннего блока (встречается и такое), на улицу (самое распространённое решение), в канализацию, или в специально подготовленный застройщиком общедомовой вертикальный стояк для отвода дренажа, напоминающий трубу центрального отопления (в нашем г. Раменское такие стояки встречаются в высотках на ул. Мира а также на ул. Молодёжная и Семейная). При врезке дренажа в сантехнические коммуникации для исключения проникновения запахов канализации в помещение обязательна установка шарикового сифона! Дренажный шланг должен быть проложен с постоянным уклоном: горизонтальные участки, контруклоны и провисы дренажного шланга недопустимы – это приведёт к тому, что вода польётся из внутреннего блока сплит системы прямо на ваш новый диван. В ряде случаев лучше использовать не дренажный шланг, а металлопластиковую трубку соответствующего диаметра. Если с отводом дренажа самотёком ну никак не получается используется помпа (миниатюрный дренажный насос). Установка помпы – далеко не самое лучшее решение (её стоимость, шум и необходимость периодической чистки), однако бывают случаи, когда без помпы не обойтись. Априори, финишную врезку дренажа в канализацию должен выполнять сантехник.
2. Какие стены являются несущими? Застройщики и управляющие компании категорически возражают против любого воздействия на несущие стены или пилоны. Но, как правило, на месте можно всегда что-нибудь придумать.
3. Кто будет штробить: кондиционерщики или рабочие заказчика по разметке кондиционерщиков (штробы и точки подвода электропитания рисуются на стенах)? Эту работу лучше поручить рабочим, и вот почему:
– у рабочих штробление получится дешевле, да и люди обрадуются возможности дополнительного заработка,
– работы с медной трубой в пыльных помещениях исключены. В будущий фреоновый контур не должна попасть строительная пыль или грязь! Поэтому штробление стен желательно разносить по времени с работами по медной трубе.
4. Если рядом оказался электрик он обязательно спросит у климатехника “куда мне вести питание”? Электропитание нужно вести от электрощита и ставить линию кондиционера на отдельный защитный автомат. Можно использовать любой подходящий провод в двойной изоляции. Электрики предпочитают жёсткие одножильные провода ВВГ или NYM (что верно), а вот мягкие многожильные типа ПВС (хотя они тоже подойдут) не жалуют
Вести электропитание к внешнему или внутреннему блоку сплит системы решает климатехник (вот тут то и проявляется его квалификация).
Далее специалист ходит по комнате с рулеткой (если у него с собой ещё и лазерная рулетка- дополнительный плюс) и замеряет объём помещения, площадь остекления, справляется об ориентации окон по сторонам света (это важно для расчёта мощности кондиционера), предполагаемом количестве людей в помещении, количестве греющейся техники и.т.п., после чего уезжает готовить вам коммерческое предложение.
Если ничего сложного нет калькуляция стоимости материалов и работ происходит на месте.
кондиционеры не подбираются по площади помещенияздесь
Разновидности установки кондиционера
Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.
Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.
Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).
Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.
До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.
Существующие типы креплений
Кронштейны для крепления кондиционеров распределяют по конструкции и функционалу. Также если у вас есть опыт в сварке металлов, то вы можете сами подобрать подходящий вам материал и сделать крепления по размеру вашего устройства.
По конструкции кронштейны различают на следующие типы:
- металлические уголки сварены между собой под углом 90º и имеющих толщину от 2 до 2,5 мм. Данный тип очень популярен из-за своей стоимости и быстроте изготовления, так как такие кронштейны можно заказать у любого мастера сварочных дел. Однако в зависимости от качества сварки и металла может зависеть то, сколько вам прослужат данные крепления, так как они более всего поддаться воздействию окружающей среды, и быстро приходят в негодность;
- П-образный металлический профиль, который укреплён внизу обрезком швеллера. Данный тип также пользуется достаточной популярностью, из-за того, что сварка заводская и в любом случае нанесён специальный антикоррозийный слой краски, что придаёт кронштейну достаточную надёжность;
- п-образный металлический профиль, однако соединения выполнены с помощью болтов и одной горизонтальной балки. Данная конструкция упрощена благодаря горизонтальной балке.
Правильная настройка кондиционера – виды режимов
Плюсы и минусы установки кондиционера своими руками
Несмотря на наличие на современном рынке большого разнообразия устройств кондиционирования, их стоимость иногда бывает довольно высокой. Тот, кто стремится уменьшить затрачиваемую сумму, может это сделать путем монтажа кондиционера своими руками. Следует помнить, что даже при полном изучении теоретических аспектов монтажа, на деле могут возникать разные трудности. И самое главное, что самостоятельная установка кондиционера может стать основанием, по которому его производитель и продавец законно откажутся от выполнения гарантийных обязательств.
Если Вы все же решили установить настенный кондиционер своими руками, Вам понадобятся инструменты:
- перфоратор для бурения отверстия в стене диаметром 50 мм;
- обычный перфоратор средней мощности;
- шуруповерт;
- вакуумный насос;
- манометрический коллектор;
- трубогиб;
- труборез;
- вальцовка;
- ример (фаскосниматель);
- комплект ручного инструмента (молоток, отвертки, плоскогубцы, ключи и т.д.).
Расходный материал:
- медная труба необходимого диаметра (3/16, 1/4, 5/16, 1/2, 5/8, 3/4, 7/8 – чем мощнее кондиционер, тем больше должен быть диаметр медных труб);
- утеплитель для трубы;
- труба дренажная пластиковая;
- электропровод из пяти жил;
- кронштейны для крепления наружного блока к стене;
- армирующий скотч, тефлоновая лента;
- саморезы и болты.
Самым удобным временем для монтажа кондиционера в помещении является период ремонта. Во-первых, потому что как ни крути пыли во время работы будет очень много, а во-вторых, в этой обстановке есть возможность проделать штробу в стене для того, чтобы уложить в нее межблочные коммуникации, дабы в последующем не пользоваться пластиковым коробом, который чаще всего портит интерьер комнаты.
Критерии выбора крепления для кондиционера
При выборе кронштейнов учитывают следующие факторы: Особенности стены здания. Наличие утеплителя или вентилируемого фасада требует удлинения крепежа. Пенопласт и другой теплоизоляционный материал не является надежным основанием для установки техники. Потребуются металлические шпильки. Крепеж для кондиционера подбирается в соответствии с материалом стены. Фасад из газобетона обладает низкой устойчивостью на разрыв. Для монтажа используются специальные анкера и дюбеля из металла или полиамида. Поверхность стены должна быть ровной, это обеспечит плотное прилегание стоек и уменьшит уровень вибрации. В характеристиках кронштейнов указывается рекомендованная нагрузка. Она должна соответствовать весу инсталлируемого кондиционера. Значение максимальной нагрузки в 2 раза превышает номинальное значение. Запас прочности необходим для исключения перегрузки при намерзании льда в зимний период. Для наружных блоков весом более 120-150 кг требуются усиленные кронштейны
Опоры изготавливаются из металла толщиной 3 мм
При покупке нужно обратить внимание, предусмотрены ли в комплекте метизы. В зависимости от модели потребуется 4-6 дюбелей, 4-6 винтов диаметром 10-12 мм
Для закрепления внешнего блока необходимо 4 оцинкованных болта размером 8 (10) на 50 мм, 4 гайки и 8 шайб. Уровень шума работающего кондиционера не должен превышать показателей, комфортных для людей, проживающих в соседней квартире. Для снижения вибрации устанавливаются специальные резиновые шайбы. Виброгасители подбираются по весу конденсаторного модуля сплит-системы.
Виброгасители необходимы для снижения уровня шума
Размеры планок подобраны под климатическую технику различной мощности и габаритов. Большинство бытовых сплит-систем монтируется на кронштейны размером 450×450 мм или 450×500 мм. Метизы выбираются в соответствии с нагрузкой, вес наружных блоков колеблется в пределах 36-150 кг. Кондиционеры высокой мощности требуют большей опорной площади крепежа, для них рекомендуются изделия размером 1000×700 мм, 1200×1000 мм.
Бесперебойность и долговечность работы кондиционирующей системы зависит от соблюдения правил монтажа. Внутренний блок устанавливается на специальную пластину, закрепленную четко по горизонту. Внешняя часть размещается с северной или восточной стороны (вдали от солнечных лучей). При выборе размеров крепления учитывается требование по установке наружного модуля на расстоянии в 10-15 см от стены. Промежуток необходим для свободного отвода горячего воздуха.
Инструкция по монтажу
- Кронштейны прикладываются к стене в месте установки кондиционера. Положение деталей выравнивается по строительному уровню.
- Сквозь перфорацию выполняется разметка.
- Стойки убираются. Дрелью высверливаются отверстия в стене. Забиваются дюбеля.
- Опорные элементы возвращаются на место и закрепляются болтами. Проверяется плоскость монтажа и прочность соединения.
Почему разумнее купить кондиционер в с установкой
Самостоятельная установка кондиционера не обходится без покупки дорогого оборудования или приглашения специалиста, что в любом случае приведет к значительным затратам. К тому же без опыта остается риск ошибки и низкой эффективности работы климатической установки.
Альтернативный вариант — купить кондиционер у официального дилера «LKG». У нас большой выбор сплит-систем, расширенная гарантия. Установкой занимается обученная бригада, все работники в штате. Не нанимаем людей со стороны, даем гарантию на монтаж.
Последний бонус — установка кондиционера обойдется не дороже покупки расходных материалов и инструмента. Все сотрудники аккуратные, вежливые. После монтажа сделают уборку. Выезд бригады в день покупки. Больше информации по телефону.
Соединение блоков
Тут, в общем особых секретов нет. Протянутые через отверстие в стене коммуникации, подключаем к соответствующим разъемам. С подключением кабеля проблем не бывает — к клеммам подключаете провода того же цвета, что к ним уже подведены. В таком случае точно не ошибетесь.
Если перепад высот в установке блоков превышает 5 метров, необходимо сделать петлю для улавливания масла (укладываем таким образом медные трубы), растворенного в фреоне. Если перепад ниже, никаких петель не делаем.
Прокладка трассы между внутренним и наружным блоком сплит системы
Дренаж
Есть два способа отвода дренажа от сплит системы — в канализацию или просто на улицу, за окно. Второй способ у нас более распространен, хотя он и не очень правильный.
Это выход дренажа внутреннего блока (под рукой)
Подключение дренажной трубки тоже несложное. На выход дренажной системы внутреннего блока (трубка с пластиковым наконечником в нижней части блока) легко натягивается гофрированный шланг. Чтобы он держался надежно, затянуть соединение можно хомутом.
Так же дело обстоит с дренажом из наружного блока. Выход его в нижней части. Часто оставляют все как есть, и вода капает просто вниз, но лучше, наверное, тоже надеть дренажный шланг и отвести влагу от стен.
Дренаж наружного блока
Если используется не шланг, а полимерная труба, необходимо будет подобрать переходник, который позволит соединить выход кондиционера и трубку. Смотреть придется на месте, потому что ситуации бывают разные.
При прокладке дренажной трубки лучше избегать резких поворотов и уж точно нельзя допускать провисаний — в этих местах будет скапливаться конденсат, что совсем нехорошо. Как уже не раз говорили, трубка выкладывается с уклоном. Оптимальный — 3 мм на 1 метр, минимальный — 1 мм на метр. На всем протяжении она фиксируется к стене, как минимум, каждый метр.
Система циркуляции фреона
Несколько сложнее с подключением медных трубок. Их аккуратно, не допуская перегибов и заломов выкладывают по стенам. Для гибки лучше использовать трубогиб, но можно обойтись пружинной. В данном случае тоже следует избегать резких поворотов, но для того, чтобы не перегнуть трубки.
Порты на наружном блоке выглядят так. На внутреннем аналогично
С начала подключаем трубки в внутреннему блоку. На нем с портов скручиваем гайки. По мере ослабления гаек слышится шипение. Это выходит азот. Это нормально — азот закачан, на заводе чтобы внутренности не окислялись. Когда шипение прекращается, вынимаем заглушки, снимаем гайку, надеваем ее на трубку, после чего начинаем вальцевать.
Вальцвание
Сначала снимите заглушки с труб и проверьте край. Он должен быть ровным, круглым, без заусенец. Если при нарезке сечение стало не круглым, воспользуйтесь калибратором. Это небольшое устройство, которое можно найти в лбом магазине. Его вставляют в трубу, прокручивают, выравнивая сечение.
Края трубок на протяжении 5 см тщательно выравнивают, после края развальцовывают для того чтобы можно было соединить с входом/выходом блоков, создав замкнутую систему. Правильность выполнения этой части монтажа очень важна, так как система циркуляции фреона должна быть герметичной. Тогда дозаправка кондиционера понадобится нескоро.
Развальцовка медных труб для установки кондиционера
При развальцовке трубу держите отверстием вниз. Опять-таки чтобы частицы меди не попали внутрь, а высыпались на пол. В держателе ее зажимают так, чтобы торчало 2 мм наружу. Именно так, ни больше, ни меньше. Зажимаем трубку, ставим конус развальцовки, закручиваем, прилагая солидные усилия (трубка толстостенная). Развальцовка закончена, когда конус дальше не идет. Повторяем операцию с другой стороны, потом с другой трубкой.
Вот такой должен быть результат
Если раньше вы трубы не вальцевали, лучше потренируйтесь на ненужных кусках. Край должен получаться ровный, с четкой непрерывной каймой.
Соединение с портом
Развальцованный край трубы соединяем с соответствующим выходом, закручиваем гайку. Никаких дополнительных прокладок, герметиков и тому подобного использовать не надо (запрещено). Для того и берут специальные трубки из высококачественной меди, чтобы они обеспечивали герметизацию без дополнительных средств.
Принцип соединения медной трубки с портом кондиционера
Прилагать надо серьезное усилие — порядка 60-70 кг. Только в этом случае медь расплющится, обожмет штуцер, соединение станет практически монолитным и точно герметичным.
Ту же операцию повторяют со всеми четырьмя выходами.
